移动式操作平台专项施工方案.doc

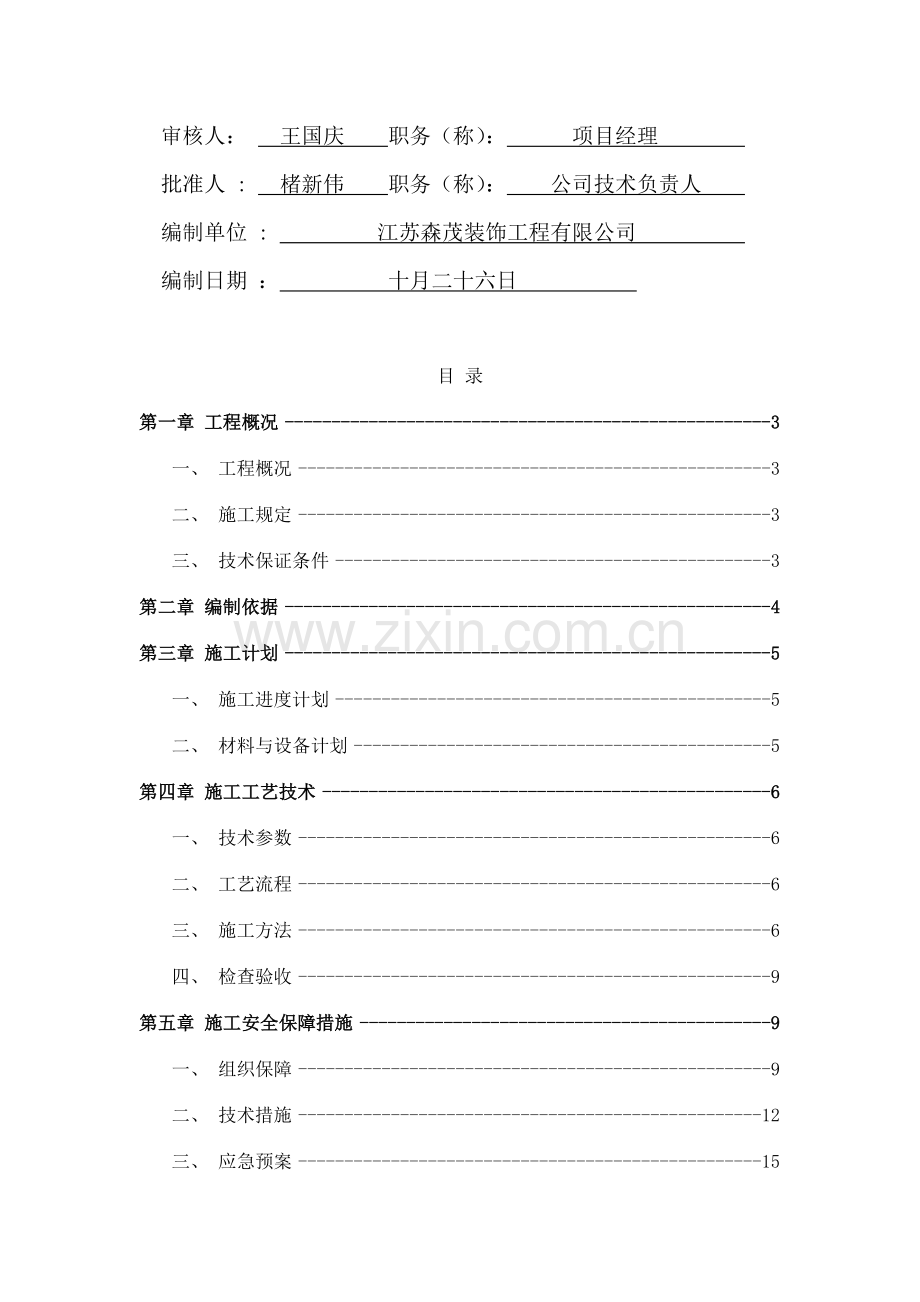

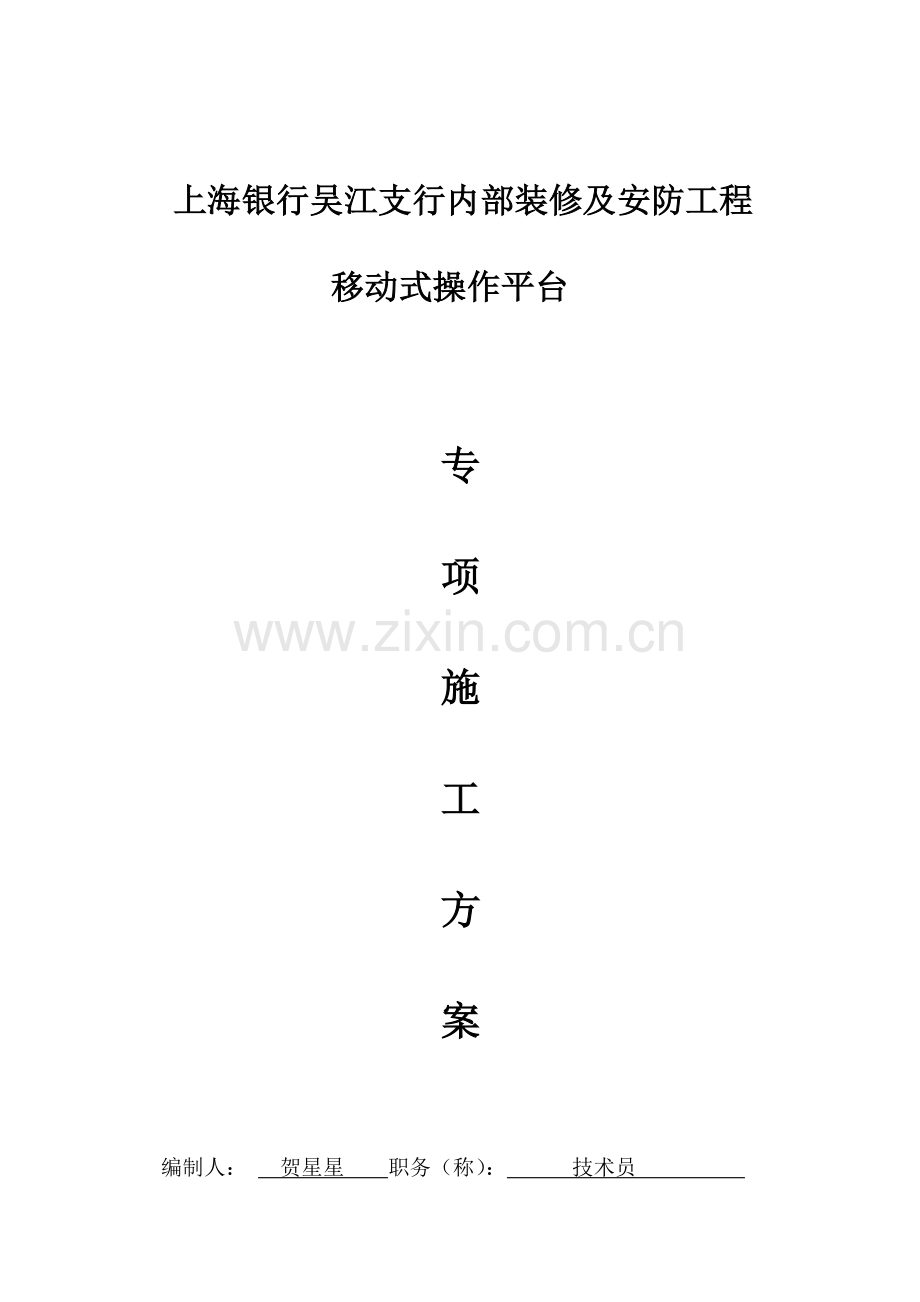

上海银行吴江支行内部装修及安防工程 移动式操作平台 专项施工方案编制人： 贺星星 职务（称）： 技术员 审核人： 王国庆 职务（称）： 项目经理 批准人 : 楮新伟 职务（称）： 公司技术负责人 编制单位 : 江苏森茂装饰工程有限公司 编制日期 ： 十月二十六日 目 录第一章 工程概况3一、 工程概况3二、 施工规定3三、 技术保证条件3第二章 编制依据4第三章 施工计划5一、 施工进度计划5二、 材料与设备计划5第四章 施工工艺技术6一、 技术参数6二、 工艺流程6三、 施工方法6四、 检查验收9第五章 施工安全保障措施9一、 组织保障9二、 技术措施12三、 应急预案15第六章 劳动力计划16一、 专职安全生产管理人员16第七章 计算书及相关图纸17一、 计算书17第一章 工程概况一、 工程概况工程基本情况工程名称上海银行吴江支行内部装修及安防工程工程地点苏州市吴江区中山南路988号建筑面积(m2)1300建筑高度(m)/总工期（天）50主体结构框剪地上层数2地下层数1层高(m)5.4其它重要层高(m)/1、 各责任主体名称建设单位上海银行股份有限公司苏州分行设计单位苏州金螳螂建筑装饰股份有限公司施工单位江苏森茂装饰工程有限公司监理单位南京南房建设监理征询有限公司项目经理王国庆总监理工程师马东明技术负责人徐瑞璘专业监理工程师二、 施工规定1、 操作平台的设计力求做到结构安全可靠，造价经济合理。2、 保证操作平台在使用周期内安全、稳定、牢固。3、 选用材料时，力求做到常见通用、可周转运用，便于保养维修。4、 操作平台在搭设及拆除过程中要符合工程施工进度规定。三、 技术保证条件1、 安全网络2、 操作平台的搭设和拆除需严格执行该专项施工方案。第二章 编制依据1、 建筑施工脚手架实用手册2、 建筑地基基础设计规范GB50007-20233、 建筑结构荷载规范GB50009-20234、 混凝土结构设计规范GB50010-20235、 钢结构设计规范GB50017-20236、 木结构设计规范GB50005-20237、 建筑施工安全检查标准JGJ59-20238、 建筑施工高处作业安全技术规范JGJ80-919、 建筑施工扣件式钢管脚手架安全技术规范JGJ130-202310、 建筑施工门式钢管脚手架安全技术规范JGJ128-202311、 危险性较大的分部分项工程安全管理办法(建质202387号文)12、 建设工程安全生产管理条例国务院令第393号13、 本工程设计图纸14、 本工程施工组织设计第三章 施工计划一、 施工进度计划详见上海银行吴江支行内部装修及安防工程施工进度计划横道图。二、 材料与设备计划1、 门架与配件的基本尺寸、质量及性能应符合现行行业产品标准门式钢管脚手架JG13的规定，应具有产品质量合格证，应标志清楚。2、 周转使用的门架与配件应按建筑施工门式钢管脚手架安全技术规范JGJ128中的规定进行质量类别鉴定与处置。3、 门架钢管平直度允许偏差不应大于管长的1/500，钢管不得接长使用，不应使用带有硬伤或严重锈蚀的钢管。门架与配件表面应平直光滑，焊缝应饱满，不应有裂缝、开焊、焊缝错位、硬弯、凹痕、毛刺、锁柱弯曲等缺陷，应涂刷防锈漆或镀锌。门架立杆、横杆钢管壁厚的负偏差不应超过0.2mm。钢管壁厚存在负偏差时，宜选用热镀锌钢管。4、 交叉支撑、锁臂、连接棒等配件与门架相连时，应有防止退出的止退机构，当连接棒与锁臂一起应用时，连接棒可不受此限。脚手板、钢梯与门架相连的挂扣，应有防止脱落的扣紧机构。5、 脚手板(1)、 脚手板采用钢制材料制作、单块脚手板的质量不大于30kg；(2)、 木脚手板才材质应符合现行国家标准木结构设计规范GB50005中a级材质的规定。脚手板厚度不应小于50mm，两端宜各设立直径不小于4mm的镀锌钢丝箍两道。宽度、厚度允许偏差应符合现行国家标准木结构工程施工质量验收规范GB50206的规定；不得使用扭曲变形、劈裂、腐朽的脚手板。6、 可刹脚轮(1)、 脚轮必须有锁紧装置；(2)、 脚轮应有生产合格证明文献；(3)、 脚轮的承重必须满足总荷载的需要。第四章 施工工艺技术一、 技术参数【门式移动操作平台】平台搭设高度H(m)3.8平台纵向跨距la(mm)跨数n18303平台横向跨距lb(mm)1018立杆步距h(mm)1950防护栏杆高度h1(mm)1200脚手板类型冲压钢脚手板脚手板设立2步1设门架型号MF1017(422.5)门架立杆钢管类型(mm)422.5加强杆钢管类型(mm)26.82.2水平加固杆钢管类型(mm)422.5水平加固杆设立1步1设剪刀撑钢管类型(mm)26.82.5剪刀撑设立/二、 工艺流程 材料配备定位设立通长垫板、可刹脚轮门架交叉支撑水平加强杆(或脚手板)纵向水平杆剪刀撑连墙件扎防护栏杆三、 施工方法1、 地基基础(1)、 脚手架地基础部位应平整坚实，在回填土上搭设时，回填土在夯实后要采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于10cm。地基承载能力可以满足平台的搭设规定，立杆垫板或底座面标高高于自然地坪50mm100mm，两侧设立排水沟，排水通畅，当设立在楼板上时，应对楼板承载力进行验算。(2)、 垫板尺寸采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板或槽钢。2、 可刹脚轮与支撑脚(1)、 移动操作平台搭设时立杆底部滚轮规定采用钢制外环可固定式滚轮，滚轮垫脚部位直接放在垫有垫板的地面上，以保证承载能力可以满足平台的搭设规定；(2)、 底部立杆与可刹脚轮通过螺栓连接牢固；(3)、 在平台架的4个角分别扣接与该移动平台相配套的撑脚，旋转支承螺杆，便其支撑于地面。3、 门架(1)、 门架应能配套使用，在不同组合情况下，均应保证连接方便、可靠，且应具有良好的互换性；(2)、 不同型号的门架与配件严禁混合使用；(3)、 上下榀门架立杆应在同一轴线位置上，门架立杆轴线的对接偏差不应大于2mm；4、 配件(1)、 配件应与门架配套，并应与门架连接可靠；(2)、 门架的内外两侧均应设立交叉支撑并应与门架立杆上的锁销锁牢。(3)、 上、下榀门架的组装必须设立连接棒，连接棒与门架立杆配合间隙不应大于2mm；(4)、 门式脚手架上下榀门架间应设立锁臂，当采用插销式或弹销式连接棒时，可不设锁臂；(5)、 在脚手架的操作层上应连续满铺与门架配套的挂扣式脚手板，并扣紧挡板，并应有防止脚手板松动或脱落的措施，当脚手板上有孔洞时，孔洞的内切圆直径不应大于25mm；(6)、 操作平台的周边，按照临边作业的规定设立防护栏杆并配置登高扶梯，梯子不得缺档，横档间距以30cm为宜。5、 加固杆(1)、 剪刀撑设立应符合下列规定：1)、 在脚手架全外侧立面上设立连续剪刀撑，剪刀撑的宽度为68m；2)、 剪刀撑斜杆与地面的倾角宜为4560；3)、 剪刀撑应采用扣件与门架立杆扣紧；4)、 剪刀撑斜杆若采用搭接接长，搭接长度不宜小于1000mm，搭接处应采用三个及以上旋转扣件扣紧；(2)、 在门架两侧的立杆上设立纵向水平加固杆，并应采用扣件与门架立杆扣紧。水平加固杆每步门架设立一道。(3)、 加固杆、剪刀撑必须与脚手架同步搭设。(4)、 水平加固杆应设于门架立杆内侧，剪刀撑应设于门架立杆外侧并连牢。(5)、 底层门架下端应设立纵、横向通长的扫地杆。纵向扫地杆应固定在距门架立杆低端不大于200mm处的门架立杆上，横向扫地杆宜固定在紧靠纵向扫地杆下方的门架立杆上。操作平台示意图四、 检查验收1、 操作平台搭设完毕，应按规定对作平台工程的质量进行检查，经检查合格后方可交付使用。2、 操作平台搭设好后，应由单位工程负责人组织技术安全人员进行检查验收。3、 验收时应具有下列文献：(1)、 根据建筑施工门式钢管脚手架操作平台安全技术规范规定所形成的施工组织设计文献；(2)、 操作平台构配件的出厂合格证或质量分类合格标志；(3)、 操作平台工程的施工记录及质量检查记录；(4)、 操作平台搭设过程中出现的重要问题及解决记录，4、 操作平台工程的验收，除查验有关文献外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。(1)、 构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；(2)、 操作平台在移动中及移动到施工位置后是否按规定恢复到原位；(3)、 平台是否超载；架上严禁堆放或搬运材料物品，杂物要及时清理。(4)、 杆件相交位置符合节点的规定(5)、 垂直度及水平度是否合格第五章 施工安全保障措施一、 组织保障1、 安全保证体系2、 环境保护体系二、 技术措施移动式操作平台搭设技术措施1、 操作平台移动时必须距离临边一定距离，并派专人看护；2、 移动中严禁忽然启动加速，必须平稳、缓慢前进；3、 定期检查脚手架操作平台，发现问题和隐患，在施工作业前及时维修加固，以达成坚固稳定，保证施工安全。4、 操作平台严禁钢竹、钢木混搭，严禁扣件、绳索、铁丝、竹篾、塑料篾混用。5、 操作平台搭设人员必须持证上岗，并对的使用安全帽、安全带、穿防滑鞋。6、 操作平台严禁存在探头板，铺设脚手板及作业时，应尽量使施工荷载内、外传递平衡。7、 保证脚手架操作平台体的独立性、整体性，不得与塔吊、升降机、外脚手架一并拉结，不得截断架体。8、 严格控制施工荷载，脚手板不得集中堆料施荷，且每边均匀堆放，施工荷载不得大于3kN/m2，保证较大安全储备。9、 作业层设立可靠的防护栅栏、挡脚板，防止坠落物体伤人。移动式操作平台拆除技术措施 1、 拆架前:(1)、 应对将拆除的架体进行拆除前的检查；(2)、 根据拆除前的检查结果补充完善拆除方案；(3)、 清除架体上的材料、杂物及作业面的障碍物。2、 拆除作业必须符合下列规定：(1)、 架体的拆除应从上而下逐层进行。严禁上下同时作业。(2)、 同一层的构配件和加固杆件必须按先上后下、先外后内的顺序进行拆除。(3)、 连墙件必须随脚手架逐层拆除。严禁先将连墙件整层或数层拆除后再拆架体。拆除作业过程中，当架体的自由高度大于两步时。必须加设临时拉结。(4)、 连接门架的剪刀撑等加固杆件必须在拆卸该门架时拆除。3、 拆卸连接部件时，应先将止退装置旋转至启动位置，然后拆除，不得硬拉，严禁敲击。拆除作业中，严禁使用手锤等硬物击打、撬别。4、 当门式脚手架需分段拆除时，架体不拆除部分的两端应按建筑施工门式钢管脚手架安全技术规范JGJ128-2023第6.5.3条的规定采用加固措施后再拆除。5、 门架与配件应采用机械或人工运至地面，严禁抛投。6、 拆卸的门架与配件、加固杆等不得集中堆放在未拆架体上，并应及时检查、整修与保养，并宜按品种、规格分别存放。7、 拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先告知对方，以防坠落。8、 拆架时严禁碰撞脚手架附近电源线，以防触电事故。9、 在拆架时，不得半途换人，如必须换人时，应将拆除情况交代清楚后方可离开。10、 高层建筑脚手架拆除，应配备良好的通讯装置。11、 当天离岗时，应及时加固尚未拆除部分，防止存留隐患导致复岗后的人为事故。12、 如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。安全管理1、 搭设前应检查所有材料是否符合规定；2、 搭拆移动操作平台必须由专业架子工担任，并按现行国家标准特种作业人员安全技术考核管理规则（GB5036）考核合格，持证上岗。上岗人员应定期进行体检，凡不适于高处作业者，不得上移动操作平台操作；3、 施工前，应逐级进行安全技术交底，贯彻所有安全技术措施和人身防护用品，未经贯彻不得进行搭、拆施工。搭拆、使用过程中，钢管不准触及有电线路；4、 搭拆移动操作平台时工人必须戴安全帽，系安全带，穿防滑鞋。搭拆作业人员不得喝酒，在搭、拆过程中不得开玩笑；5、 操作层上施工荷载应符合设计规定，不得超载；6、 临街搭设的移动操作平台外侧应有防护措施，以防坠物伤人；7、 在平台上进行电、气焊作业时，必须有防火措施和专人看守；8、 沿移动操作平台外侧严禁任意攀登；9、 作业层脚手板应铺满、铺稳，不得有空隙和探头板；10、 作业面下方不得设作业面，进行垂直交叉作业，以免发生物体打击；11、 严格按照规定的构造尺寸进行搭设，控制好立杆的垂直偏差和横杆的水平偏差，并保证节点连接达成规定；12、 操作平台工作时将其滚动部分固定住及支撑牢固。移动前，架上的材料、工具以及施工垃圾等应清除干净，移动时应有防止倾倒的措施；13、 操作平台上操作人员应尽量减少，作业时不得多人集中在一个跨距内，作业平台上作业人员应使用安全带，安全带应挂在牢固的结构上，安装人员必须配工具袋和工具挂钩；14、 操作平台必须设立安全警示牌，表白平台面积、高度及最大承载量；15、 操作平台每次拖移时应有专人指挥，专人观测，先试拖12m后，对架子变形情况进行检查，确认无变形后方可正式拖移。拖移定位后应对操作平台的变形情况进行全面检查，确认无变形后方可使用；16、 作业平台应设立扶手或防护栏杆，布置登高爬梯，不得爬架子上下；17、 在作业面上作业时，操作人员不得位于平台一侧，以免平台承受侧向力过大，发生倾翻。严禁操作人员在平台上打闹嬉戏；18、 操作平台搭设完毕要通过安全员验收合格后方可使用，移动操作平台的平常使用管理要有专人负责，定期检查，移动操作平台不得超载，多余物件随时清理，各部件连接节点，由专人按规定期间检查。移动式操作平台使用注意事项1、 移动平台必须在平整的地坪上使用，严禁在有坑洼或斜坡上使用；2、 移动平台严禁超荷载使用及单点受力以免导致倾斜；3、 移动平台移动时严禁操作人员站在工作平台上。架体定位后要把可刹轮刹牢以防移动，同时必须把四角稳定支撑脚固定牢；4、 在移动平台上施工时，必须系好安全带，扣好保险钩；5、 在使用移动平台时，严禁拆除架体上的扶手栏杆及任何杆件；6、 定期查验架体的连接件、螺丝、焊接点和滑轮是否完好。并及时修复；7、 施工人员上下平台必须从架体内侧爬梯上下。严禁从架体外侧攀登上下；8、 严禁配电线路穿越移动式脚手架操作平台，或沿平台拉设；9、 未经许可，外单位不得使用。三、 应急预案1、 目的提高整个项目组对事故的整体应急能力，保证意外发生的时候能有序的应急指挥，为有效、及时的抢救伤员，防止事故的扩大，减少经济损失，保护生态环境和资源，把事故减少到最小限度，制定本预案。2、 应急领导小组及其职责(1)、 应急领导小组由组长、副组长、成员等构成。(2)、 领导各单位应急小组的培训和演习工作，提高应变能力。(3)、 当发生突发事故时，负责救险的人员、器材、车辆、通信和组织指挥协调。(4)、 负责准备所需要的应急物资和应急设备。(5)、 及时到达现场进行指挥，控制事故的扩大，并迅速向上级报告。3、 应急反映预案(1)、 事故报告程序事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织抢救。(2)、 事故报告事故发生后应逐级上报：一般为现场事故知情人员、作业队、班组安全员、施工单位专职安全员。发生重大事故时，应立即向上级领导报告，并在24小时内向上级主管部门作出书面报告。(3)、 现场事故应急解决施工过程中也许发生的事故重要有：机具伤人、火灾事故、雷击触电事故、高温中暑、中毒窒息、高空坠落、落物伤人等事故。1)、 火灾事故应急解决：及时报警，组织扑救，集中力量控制火势。消灭飞火疏散物资减少损失控制火势蔓延。注意人身安全，积极抢救被困人员，配合消防人员扑灭大火。2)、 触电事故解决：立即切断电源或者用干燥的木棒、竹竿等绝缘工具把电线挑开。伤员被救后，观测其呼吸、心跳情况，必要时，可采用人工呼吸、心脏挤压术，并且注意其他损伤的解决。局部电击时，应对伤员进行初期清创解决，创面宜暴露，不宜包扎，发生内部组织坏死时，必须注射破伤风抗菌素。3)、 高温中暑的应急解决：将中暑人员移至阴凉的地方，解开衣服让其平卧，头部不要垫高。用凉水或50%酒精擦其全身，直至皮肤发红，血管扩张以促进散热，降温过程中要密切观测。及时补充水分和无机盐，及时解决呼吸、循环衰竭，医疗条件不完善时，及时送医院治疗。4)、 其别人身伤害事故解决：当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等人身伤害时，应立即向项目部报告、排除其他隐患，防止救援人员受到伤害，积极对伤员进行抢救。4、 应急通信联络项目负责人：王国庆 手机：安全员：王建春 手机：技术负责人：徐瑞璘 手机：医院救护中心：120 匪警：110 火警：119通信联系方式应在施工现场和营地的显要位置张贴，以便紧急情况下使用。第六章 劳动力计划一、 专职安全生产管理人员搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运送必须设立临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：王国庆（项目经理）组长，负责协调指挥工作；喻宗伟（施工员）成员，负责现场施工指挥，技术交底；王建春（安全员）成员，负责现场安全检查工作；刘卫红（架子工班长）成员，负责现场具体施工；第七章 计算书及相关图纸一、 计算书门式移动操作平台计算书 计算依据： 1、建筑施工门式钢管脚手架安全技术规范JGJ128-2023 2、建筑结构荷载规范GB50009-2023 3、钢结构设计规范GB50017-2023 一、构造参数平台搭设高度H(m)3.8平台纵向跨距la(mm) 跨数n：18303平台横向跨距lb(mm)：1018立柱步距h(mm)1950是否设立支撑脚是支撑脚与平台纵向夹角()135支撑脚宽度B(mm)1200防护栏杆高度h1(mm)1200门架稳定性承载力设计值Nd(kN)80.396可刹脚轮承载力设计值N(kN)20 二、荷载设计脚手板自重标准值 G1k(kN/m2)0.3每榀门架自重标准值G2k(kN)0.27每副交叉支撑自重标准值G3k(kN)0.04水平加固杆自重标准值G4k(kN/m)0.024每个连接棒自重标准值G5k(kN)0.006每副锁臂自重标准值G6k(kN)0.008每米门架构配件自重标准值NG1k(kN/m)0.398剪刀撑自重标准值G7k(kN/m)0.038栏杆自重标准值G8k(kN/m)0.038每米门架附件自重标准值NG2k(kN/m)0.083施工人员及设备荷载标准值Q1k(kN/m2)2平台堆放荷载标准值Fk(kN)0非工作状态下产生的水平荷载标准值Q2k(kN/m)0.1工作状态下产生的水平荷载标准值Q3k(kN/m)0.2是否考虑风荷载否 附图如下：立面图(平台纵向)立面图(平台横向)平面图 三、材料参数门架立柱钢管类型422.5加强杆钢管类型26.82.2水平加固杆钢管类型422.5剪刀撑钢管类型26.82.5水平加固杆设立2步1设剪刀撑设立1步1设脚手板设立2步1设脚手板类型冲压钢脚手板 四、脚手板验算脚手板承载能力拟定方式极限值法单块脚手板长度l(mm)x宽度b(mm)1830250脚手板弯矩设计值M(kNm)5脚手板剪力设计值V(kN)10脚手板挠度允许值(mm)5 因脚手板两端搁置在横杆上，按简支梁计算，集中荷载按最不利位置(抗弯按跨中，抗剪按支座附近)考虑，计算简图如下图： 承载能力极限状态 q=0b(GG1k+QQ1k)=10.25(1.20.3+1.42)=0.79kN/m p=0QFk/K=11.40/3=0kN 正常使用极限状态 q=b(GG1k+QQ1k)=0.25(10.3+12)=0.575kN/m p=QFk/K=10/3=0kN 计算简图（抗弯不利） 计算简图（抗剪不利） 1、抗弯验算 Mmax=ql2/8+pl/4=0.79(1830/1000)2/8+01830/1000/4=0.331kNm Mmax0.331kN.mM5kN.m 满足规定！ 2、抗剪验算 Vmax=ql/2+p=0.791830/1000/2+0=0.723kN Vmax0.723kNV10kN 满足规定！ 3、挠度验算 max5ql4/(384EI)+pl3/(48EI)=50.57518304/(38420600016.55104)+010318303/(4820600016.55104)=2.463mm=5mm 满足规定！ 4、支座反力 承载能力极限状态： R1=ql+p=0.791.83+0=1.446kN 正常使用极限状态： R1=ql+p=0.5751.83+0=1.052kN 五、工作状态立柱验算门架型号MF1017(422.5)门架高度h0(mm)1750门架立柱钢管类型422.5门架立柱毛截面惯性矩I0(mm4)60700门架立柱毛截面积A(mm2)310门架加强杆高度h1(mm)1291门架钢材的强度设计值f(N/mm2)205加强杆钢管类型26.82.2门架加强杆的毛截面惯性矩I1(mm4)13000水平加固杆钢管类型422.5剪刀撑钢管类型26.82.5水平加固杆设立2步1设剪刀撑设立1步1跨脚手板设立2步1设架体稳定允许高宽比4 1、荷载计算 每步架高内门架构配件自重标准值： 脚手板(2步1设)：N1= G1klalb1/2=0.31.831.0181/2=0.279kN 门架(1榀）：N2= 1G2k=10.27=0.27kN 交叉支撑(2副)：N3= 2G3k=20.04=0.08kN 水平加固杆(2步1设)：N4= G4kla1/2=0.0241.831/2=0.044kN 连接棒(2个)：N5= 2G5k=20.006=0.012kN 锁臂(2副)：N6= 2G6k=20.008=0.016kN 每米门架构配件自重标准值： NG1k=(N1+ N2+ N3+ N4+ N5+ N6)/h=(0.279+0.27+0.08+0.044+0.012+0.016)/1.95=0.36kN/m 每步架高内门架附件自重标准值： 剪刀撑(1步1跨)：N7=4G7k(1la)2+(1h)2)0.5/(11)=40.038(11.83)2+(11.95)2)0.5/(11)=0.406 kN 栏杆：N8= 2G8kla=20.0381.83=0.139kN 每米门架附件自重标准值： NG2k=N7/h+ N8/H=0.406/1.95+0.139/3.8=0.245kN/m 作用于每榀门架的施工荷载标准值： NQk=Q1klalb=21.831.018=3.726 kN 门架稳定承载力设计值： Nd=80.396kN 2、门架稳定性计算 N=0G(NG1k+NG2k)H+QNQk=11.2(0.36+0.245)3.8+1.43.726=7.974kN N=7.974kNNd=80.396kN 门架承载力满足规定！ 3、可刹脚轮验算 N/2=7.974/2=3.987kNN=20kN 满足规定！ 4、架体高宽比 实际高宽比=H/minnla，lb=3.8103/min31830，1018=3.733=4 5、施工过程抗倾覆验算 计算简图如下： 在操作平台上施工过程中，需进行倾覆验算， 倾覆力矩MT由考虑施工过程中未预见因素产生的水平荷载F产生： F=Q3knla=0.231.83=1.098kN MT=QFH=1.41.0983.8= 5.841kNm 抗倾覆力矩MR由操作平台自重G承担： G=n(NG1k+NG2k)H=3(0.36+0.245)3.8=6.894kN MR=0GG(lb/2+BSin) =10.96.894(1.018/2+1.2Sin135)=8.423kNm MT=5.841kNmMR=8.423kNm 满足规定！ 六、非工作状态立柱验算 1、行进状态抗倾覆验算 计算简图如下： 在操作平台上移动过程中，需进行倾覆验算， 倾覆力矩MT由考虑地面平整度、脚手架移动速度等不合规定的未预见因素产生的水平荷载F产生： F=Q2knla=0.131.83=0.549kN MT=QFH=1.40.5493.8= 2.921kNm 抗倾覆力矩MR由操作平台自重G承担： G=n(NG1k+NG2k)H=3(0.36+0.245)3.8=6.894kN MR=0GG(lb/2) =10.96.894(1.018/2)=3.158kNm MT=2.921kNmMR=3.158kNm 满足规定！
