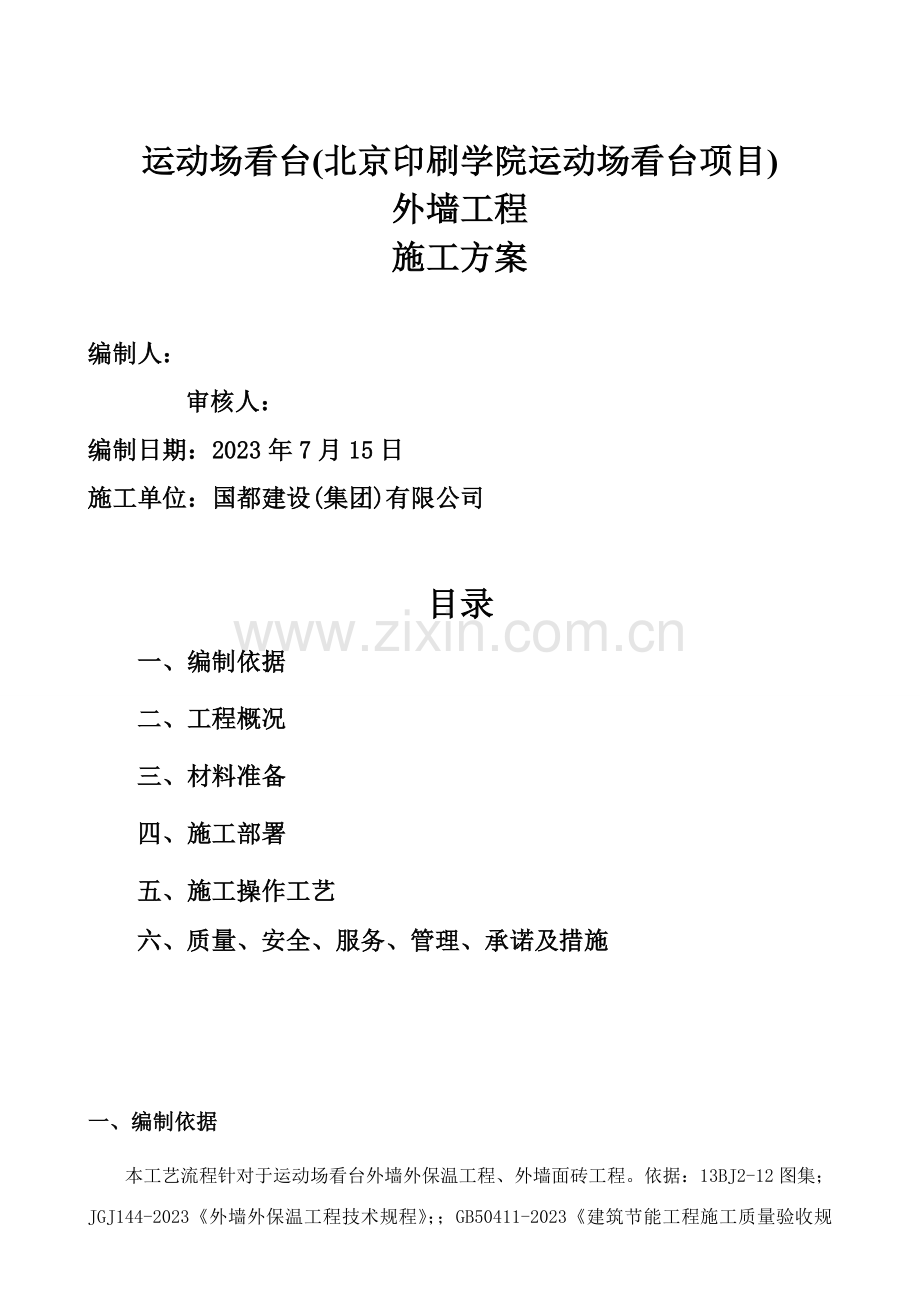

运动场看台(北京印刷学院运动场看台项目)
外墙工程
施工方案

编制人：
审核人：
编制日期：2023年7月15日
施工单位：国都建设(集团)有限公司

目录
一、编制依据
二、工程概况
三、材料准备
四、施工部署
五、施工操作工艺
六、质量、安全、服务、管理、承诺及措施

一、编制依据
本工艺流程针对于运动场看台外墙外保温工程、外墙面砖工程。依据：13BJ2-12图集；JGJ144-2023《外墙外保温工程技术规程》；；GB50411-2023《建筑节能工程施工质量验收规范》。
二、工程概况
本工程为外墙保温工程，根据设计规定外墙保温采用粘贴70mm厚增强玻璃纤维板；外墙面砖粘贴。
三、材料准备
1、 编写技术施工方案，经报批后方可进场施工。
2、 外墙结构基面解决：
a． 结构外墙通过工程验收达成标准的，方可进行外墙外保温施工，外保温施工前由总包牵头与主体结构办理中间交接验收。
b、进行外墙外保温施工的墙体基面的尺寸偏差还应符合下表一之规定：
主体结构墙体基面的允许偏差
表一
结构做法
项目
允许偏差，≤，㎜
现浇
墙面垂直度
每层
5（2m托线板检查）

工程

全高
≤10m
10
经纬仪或吊线检查
＞10m
20
表面平整度
5
2m直尺和楔形塞尺检查
3、材料准备：
增强玻璃纤维板、锚固件等。
4、 工机具准备计划
不锈钢抹子、搓抹子、普通刀片、多用刀、2m靠尺、手工锯、热丝切割器、开槽器、手持电动搅拌器、拉线、盒尺、弹线墨斗、冲击钻。
四、施工部署：

组织机构图项目经理

项目技术负责人

生产经理

施工管理员
预算员

资料管理员

质量工程师

安全员

材料主管

五、施工操作工艺
一）、外墙保温
（1）保温材料
1)本工程外墙保温采用增强玻璃纤维板，增强玻璃纤维板材料燃烧性能A级。
2）增强玻璃纤维板厚度70mm，传热系数0.38w/(㎡.k)。
3）外墙检测项目有：增强玻璃纤维板导热系数、密度、抗压强度、燃烧性能。粘结材料的粘结强度。耐碱网格布的力学性能、耐碱断裂强度、强力、抗腐蚀性能应符合设计规定并见证取样送检。
4）、外墙保温施工前需进行样板施工，样板完毕后经项目部自检合格后，报监理、建设单位联合验收合格后，方可展开大面积施工。
（2）增强玻璃纤维板施工工艺
基层解决→DP砂浆找平→吊垂直、弹线→拌制粘结剂，并粘贴翻包网格布→粘贴增强玻璃纤维板→安装锚固件→特殊部位解决→涂抹底层抹面砂浆→铺贴网格布→涂抹抹面砂浆→修整、验收→面砖饰面
（3）基层解决
二次结构墙体表面要进行砂浆抹灰解决，抹灰要严格控制平整度和垂直度，以作为增强玻璃纤维板的基层，特别靠近地面处和阴阳角处。规定墙面平整度≤3㎜/m,墙角垂直度≤2㎜/m。
抹灰后墙体必须清理干净，墙面无油污、灰尘、涂料、风化物、防水剂、潮气、泥土等污染物和其他有碍粘结的材料。并剔除墙面突出物，凹处用预拌砂浆找平。
（4）封堵螺栓孔
1）将螺栓冲洗湿润后填塞加微膨胀剂的预拌砂浆。
（5）弹控制线及挂基准线
1）根据建筑立面设计和外墙外保温技术规定，在墙面弹出外窗水平、垂直控制线及伸缩缝线、装饰缝线等。
2）在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢丝，每个楼层在装饰线位置挂水平线，以控制增强玻璃纤维板的垂直度和平整度。
3）按设计规定将雨水管、空调管等埋件位置翻样到墙上，并在粘结玻璃纤维板时，开出洞口。
（6）粘贴增强玻璃纤维板
1）贴保温板
A.粘贴玻璃纤维板时必须横向及竖向拉双道线以保证玻璃纤维板表面垂直平整，外保温用玻璃纤维板采用标准尺寸为1200*600mm，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸不小于150mm的玻璃纤维板。保温板的拼缝不得留在窗口的四角处。板缝上下要错开，玻璃纤维板与墙面保持10mm厚的空气层。
B.采用满粘法粘贴增强玻璃纤维板。
将粘结剂涂抹在玻璃纤维板上后，应迅速将玻璃纤维板粘贴在墙上，然后再用水平靠尺压平操作以保证平整度和粘贴牢固。板与板之间要挤紧，板间不留间隙，接缝处不得涂抹粘结剂。每贴完一块应及时清除也许挤出的粘结剂。
C.增强玻璃纤维板的粘贴应自下而上，并沿水平横向粘贴以保证连续结合，并且上下两排玻璃纤维板竖向错缝应为1/2板长。
D.在墙拐角处应先排好尺寸并裁切好玻璃纤维板，使其粘贴时垂直交错连接，以保证拐角处平整和垂直。排板时按水平排列，上下错缝粘贴，阴阳角处做错茬解决。
E.贴憎水玻璃纤维板时，最下层憎水玻璃纤维板夹芯离地面的高度宜为300mm。
a.因外窗四周无法满足70厚玻璃纤维板粘贴，采用RFT节能保温材料涂抹，厚度20-40mm（按负框厚）。负框缝采用聚氨酯发泡剂填充。
b.窗边RFT节能保温材料与玻璃纤维板连接必须设立增强网。

窗洞口保温节点做法

（7）安装固定锚栓
1）待增强玻璃纤维板粘贴牢固，正常情况下至少在24小时后安装固定锚栓。根据胀钉直径，用冲击钻在增强玻璃纤维板表面向内打孔，锚固深度应大于50mm，拧入或敲入锚钉。注意钉头和圆盘不得超过板面。固定件在玻璃纤维板夹芯边沿采用梅花型布置，锚栓构造及分布见下图

2）使用固定锚栓个数：锚固件数量：不少于4个/㎡
3）任何面积大于0.1m2的单块板必须用固定锚栓进行固定，数量视形状及现场而定，对于小于0.1m2的单块板应根据现场情况决定是否使用固定锚栓。
4）在窗洞口、阳角、孔洞边沿处所粘贴的增强玻璃纤维板应沿水平、垂直方向增长固定锚栓，其间距不大于300mm，距基层边沿不小于60mm。

（8）粘贴网格布
1）底层聚合物抹面砂浆的施工：
将聚合物砂浆均匀地涂抹在玻璃纤维板上，厚度3-5mm。同时将翻包网格布压入砂浆中。
2）铺贴网格布
在阴阳角、基层与墙体相连部位加铺一层400mm×150mm网格布一道进行加强。将大面网格布沿水平方向绷平，用抹子由中间向两边将网格布抹平，使其紧贴底层聚合物砂浆。网格布之间搭接宽度不小于20mm，局部搭接处可用胶粘接剂补充，不得使网格布皱褶、空鼓、翘边。伸缩缝处网格布应断开。

窗口附加网格布
三、质量目的及质量保证措施
3.1质量目的:本工程质量达成合格。
3.2为保证质量，贯彻质量第一的方针，一方面应严把质量关。
3.3仔细审查供货商的资质、财务运营状况及货品的质量及近三年的供货业绩、评价等证明材料。
3.4货品到达现场后，卸车开箱时应邀请监理工程师及工程师到达现场检查货品的合格证、出厂证明等标的材料。
3.5货品到达现场后在三方证明的情况下，抽取少量样品送权威部门检查，并书面告知我方及时施工。
3.6施工时坚持“三专一评”的原则，即：专人施工、专职检查员、专职质检工程师、班组互评的原则。
3.7积极配合监理工程师及工程师的工作，积极响应他们的指示，树立质量意识，杜绝质量隐患。
3.8施工时多钻研、勤动脑，优化施工工艺，多提合理化建议。
四、施工现场管理及安全保证措施
4.1施工现场要有科学的施工组织设计，合理的平面布局，按规定地点安装机具，堆放材料。
4.2施工人员到达现场后及时进行上岗前安全文明教育。
4.3天天上班前进行安全警示，做到警钟长鸣，防患于为然。
4.4人员进入施工现场必须配戴安全帽，超过2米，必须挂安全带。
4.5进入施工现场不准穿短袖衫、拖鞋，严禁光膀子，违者清出现场。
4.6不准在施工现场跑、追、打闹、喝酒、抽烟等行为的发生。
4.7高空作业时，应当规定搭设脚手架，严禁攀、爬、登、踏等冒险行为。
4.8临时用电必须配漏电保护、报警装置，挂警示牌，临时电缆要埋地或架空，防止漏电事故发生。
4.9施工现场做到工完、料净、场地清。
技术措施
一.技术保证措施：
施工前由项目负责人带领技术员认真熟悉现场、图纸，保证施工方案的可行性。提前会同设计、业主、监理做好对装修材料的选型工作，提前做好样板以利于大面积施工。加强对关键工序的控制以缩短工期。
二、认真熟悉本工程图纸，对的贯彻按图施工的原则，在分别组织建设、结构的图纸交底的基础上，必须组织各方共同会审，以解决图纸防腐方面的错漏，交接间的矛盾。
三、注意本工程图纸设计变更，凡工程变更及材料代换一律由设计单位签发正式变更告知单及材料代换证明书。
四、认真做好工程的施工技术交底工作，重要技术问题及重要分项工程在施工前，应由负责施工的单位组织交底，并有书面材料。
五、现场测量有专人负责，施工中做好各阶段的记录。
六、建立操作岗位责任制重要分部项实行样板挂牌制度按工艺操作范围编号并做出记录备查。
七、严格进行材料计量制度。
八、设专人做板线及翻样工作，并加强校核制度，对重要部位和复杂部位必须先翻样，后施工。
九、加强质量监督工作，现场成立质量检查小组，以专业检查为主，同时展开自检、互检和工序交接检工作，特别应加强技术复核等隐蔽工程验收工作。
十、加强成品保护工作，后期应设专人并制定专门措施做好成品管理工作。
十一、加强技术档案资料管理，按技术档案规定及时填写、审核、收集、整理，最后由上级单位负责归档。
质量保证措施及质量保证体系
一、质量就是生命，所以我们坚持“百年大计质量第一”和防止为主的方针，要做到精心组织，精心施工，各级施工人员必须把质量放在首位，贯彻执行岗位责任制，加强质量管理，重点抓好技术交底工作，特别是班组长一级技术交底，以创优质工程为目的的质量管理，我们公司已顺利通过JGJ102-96认证，全面贯彻执行国标JGJ102-96，建立了与之相应的质量保证体系，并正在运营。在本工程中我们将坚持公司“以质量存生存，以连续改善求发展，以优质工程和优良服务保证顾客满意”的质量方针，认真贯彻17个《质量保证体系程序文献》和《质量手册》，将各质量要素分解贯彻到有关人员，通过质量体系的运营，我们规定达成：工程优良率达成97%，顾客满意度95%，该项工程最终达成优良标准。
二、项目经理部的职责：
1、项目经理的职责：
项目经理是工程质量的第一责任者，应组织建立有效的质量保证体系，认真开展全面质量管理工作，并经常检查、保证措施的贯彻情况，发现问题及时给予解决。项目经理在质量管理工作中行使好职权，对参与施工的人员必须做奖罚分明，收入与质量挂钩。
2、技术负责人的职责：
负责对职工进行质量意识教育，组织对图纸的学习及全面技术交底，检查施工组织设计的实行情况，审核重要施工方案的合理性与执行情况，提出各阶段的质量目的及具体措施，对新工艺、新的施工方法及时地组织学习、贯彻到操作人员中，随时询问技术员、质检中的工作情况。
3、专职质检员的职责：
专职质检员必须树立“质量第一、防止为主”的思想，必须严格执行国家《建筑工程质量检查评估标准》，密切配合施工，根据施工图纸、技术文献、验收规范和质量验收评估标准，从开工到竣工验收各个环节进行严格的监督和检查，发现不良苗头立即采用纠正，加以制止，防止产生不合格品。
三、保证工程质量的组织措施和技术措施
1、成立1个组织型、1个管理型QC小组，对人、机、料、法、环各因素加以管理和控制，采用PDCA循环，实现全员、全过程的管理。
2、认真做好成品半成品的保护工作。
3、认真做好各种计量器具管理、校验工作。
4、项目经理部与总公司签订《工程质量、进度责任书》，作为年终评选的基数并与年终奖挂钩。
5、班组进厂后，先进行技术交底并做样板，达成规定方准进行施工。
6、对于施工过程和技术上发生的任何问题都具体记录，存档，严格遵守操作规程。
原材料质量保证措施
所有进场材料均具有合格证和具有CAL和CMA法定检测单位检测的检查报告等质量保证资料，否则不得进场。
一、施工过程质量控制
（1） 施工过程中合理安排水流施工，交叉作业，避免出现窝工现象，浪费劳动力，浪费时间。
（2） 交底制度
单位工程开工之前项目技术负责人要就施工图纸及涉及的施工规范、施工组织设计、施工方案向参与施工的全体管理人员进行书面交底。工长根据施工规范、工艺标准、施工组织设计的规定，以口头形式向施工班组做具体的技术交底。
（3） 隐蔽工程验收制度
凡属隐检项目均要在班组自检合格的基础上，由工长组织，工程技术负责人、质检员等参与检查验收，合格后由工长填写“隐蔽工程检查记录”并告知总包方、监理、设计单位进行检查验收。未经隐检或隐检不合格，不得进行下道工序施工。
（4） 不合格品的控制
在施工过程中，一旦出现了不合格品，一定要认真对待、认真解决，一方面要做出“不合格品报告”，然后项目技术负责人组织有关人同要对其产生的因素、性质进行评审，提出处置方案，质检员负责对处置过程进行监督并对结果检查评估。以使其对工程质量的影响降到最低限度。
（5） 纠正和防止措施
施工过程中，对己发现的质量问题，根据不合格品报告，项目技术负责人组织有关人员调查、分析产生不合格的因素，制定纠正措施并组织实行。对潜在的质量问题（特别是质量通病）制定防止措施
安全技术措施规定
1、 每层的作业面不少2块脚手板
2、 保证无探头板
3、 所有小排木间距不大于1.8米
4、 脚手架外侧满挂密目网，并与横、竖杆系牢
5、 最少要满设一道水平网
6、 进入口护头棚满铺二层脚手板，长度不少3米。
安全生产保证措施
一.生产保证措施：
1．本工程作为我公司的重点工程项目，由公司在各方面给予保证，发挥公司的整体优势，与业主密切合作，虚心听取业主意见。
2.由项目负责人负责，组织协调各施工部位及各专业之间的关系，及时解决施工中出现的各类问题。
3．配备充足的人力、材料、机械以满足施工的需要。在现场条件满足的情况下加班加点施工。
4.由于我们从事的筑炉工程材料的特殊性，消防、人身防护等工作极为重要，我们从小处着手，时刻警惕，清查隐患，坚决杜绝任何事故发生。
二、安全目的：安全事故发生率为零。
三、保证安全的组织措施：
1、认真贯彻执行国家和有关省市安全生产规定以及“安全第一、防止为主”的方针，坚持“管理生产必须管安全”的原则，贯彻安全岗位责任制强化安全管理，严格遵守操作规程，杜绝违章指挥和操作。
2、施工现场配备安全员一名，监督检查安全，发现隐患及时向项目经理反馈情况。
3、现场专职安全员，必须及时组织施工员、技术员及有关班组长对现场架子基础及架子进行验收。
4、进入施工现场的人员，必须佩戴安全帽，现场大门门卫，对未戴安全帽的人员，有权拒绝进入现场。凡患有心脏病、癫痫病、高血压、贫血等疾病者严禁从事施工作业。工作时间要集中精力，不得饮酒、吸烟、嘻笑、打闹。
5、每项工作开始前，工地应编制具体的安全技术交底，及时组织所有操作人员交底，并规定每个接受人签字，并按各项规定进行考核、评选。
6、根据有关法规和OHSAS18001标准的有关规定，建立健全的安全生产管理保证体系（涉及安全生产责任制、安全管理制度、安全教育制度），在工程施工过程中，格执行行国家及上级主管部门有关安全生产的规定，并针对工程特点、施工方法和工作环境，编制切实可行的安全技术措施。
6.1提高全员的安全意识，贯彻执行“安全第一、防止为主”的方针，认真把好安全的“教育、措施、交底、防护、验收、检查”六关，杜绝“三违”现象。
6.2严格执行北京市规定的建筑施工现场安全防护标准，做到各类防护设施工规范化，进入施工区域的所有人员必须戴安全帽，高空施工必须系好安全带，保证生产活动在安全条件下进行。
6.2临时用电安全防护措施
施工用电和照明用电坚持申请制度。并由专业电工负责。
7.1文明施工、环境保护措施
严格按照ISO14001体系进行，做好文明施工工作。把文明施工管理作为我们项目管理的重要内容，做到生产效益和社会效益双丰收。
7.2场容管理：施工现场作业面设立安全生产管理制度牌、消防保卫管理制度牌、场容卫生环保制度牌、和技术交底牌。进入现场的施工人员所有佩带胸卡，对工人实行准军事化管理，并对其进行现场教育，规定工人举止文明，与其他施工队伍之间团结合作。
7.3料具管理：施工现场的成品、半成品、各种料具均要按总包方规定和提供场地进行堆放并做好。施工现场的材料保管，要依据材料性能采用必要的防雨、防潮、防晒、防火措施。
7.4防止扬尘及噪声污染措施：施工时打磨导致的聚苯颗粒要及时清理干净，防止纷尘污染。对我方导致的建筑垃圾负责清运至垃圾场。
组织车辆运走，保持场内整洁。严禁向下抛洒垃圾。
8.安全消防措施
A．认真贯彻《中华人民共和国消防条例》，坚持防止为主，消防结合，加强施工人员的消防意识教育。把消防工作纳入本工程重要议事日程与经济挂钩，保证有效的贯彻防火措施。
B.加强施工用火管理，实行用火管理，派专人看火。加强消防宣传，严格执行各项消防法规。
C．施工中消防器材与其它工程发生冲突时，施工人员不得擅自解决，需及时请示上级，经批准后方可更改。
文明施工保证措施
我们将对所有参与贵项目施工的人员都实行以下文明施工方面的制度。
4.文明施工
A．项目制定文明施工管理规划，建立文明施工组织体系，明确责任，组成文明施工领导小组，促进文明施工管理。
B.不定期组织有关人员参与检查，查出隐患下发整改单，并督促整改做好记录。
C．文明施工检查有八个方面：安全防护、临时用电、机械安全、保卫消防、现场管理、料具管理、环境保护、环卫卫生。
D.施工现场设专门存放施工垃圾处，废料及时分拣、清运、回收。
重要措施：
1、工程施工现场成立以项目经理为组长，各重要负责人为成员的现场文明施工管理组织。
2、施工现场合有施工人员都持证上岗。
3、加强施工前的培训教育。
4、积极推广新技术、新工艺、新设备和现代化管理方法，提高效率。
5、我公司遵守国家有关环境保护的法律规定，采用各种有力措施控制施工中的废水、固体废弃物及噪音、振动对环境的污染和危害。
6、我单位能保证施工现场道路畅通，排水系统处在良好状态，保持场容场貌的整洁。
7、各施工点采用下道工序就是顾客的管理方法，切实杜绝不合格品的产生。
成品保护措施
成品保护工作是保证装修工程质量的重要环节，施工时要作为重点工作来抓，装修期间的成品保护设专人分片包干负责，责任贯彻到人，建立成品保护奖惩制度，同时加强思想教育工作，提高全体施工的质量意识。
A．制定好各立面的施工顺序，各专业互相协调，避免倒序施工给成品保护带来的不利因素。
B．对施工中易受破坏、污染的成品、半成品做好标记，引起重视。
C.装饰好的墙面要加强保护，防止被砸坏、碰伤导致表面损坏。
D.设专人负责对半成品、成品的看管，发现问题及时上报给工地的负责人，天天检查记录。
E.墙面施工中严禁将高凳等物品放靠在其表面，防止导致硬性创伤及表面光泽破坏。
