村委会办公楼砂桩施工方案.doc

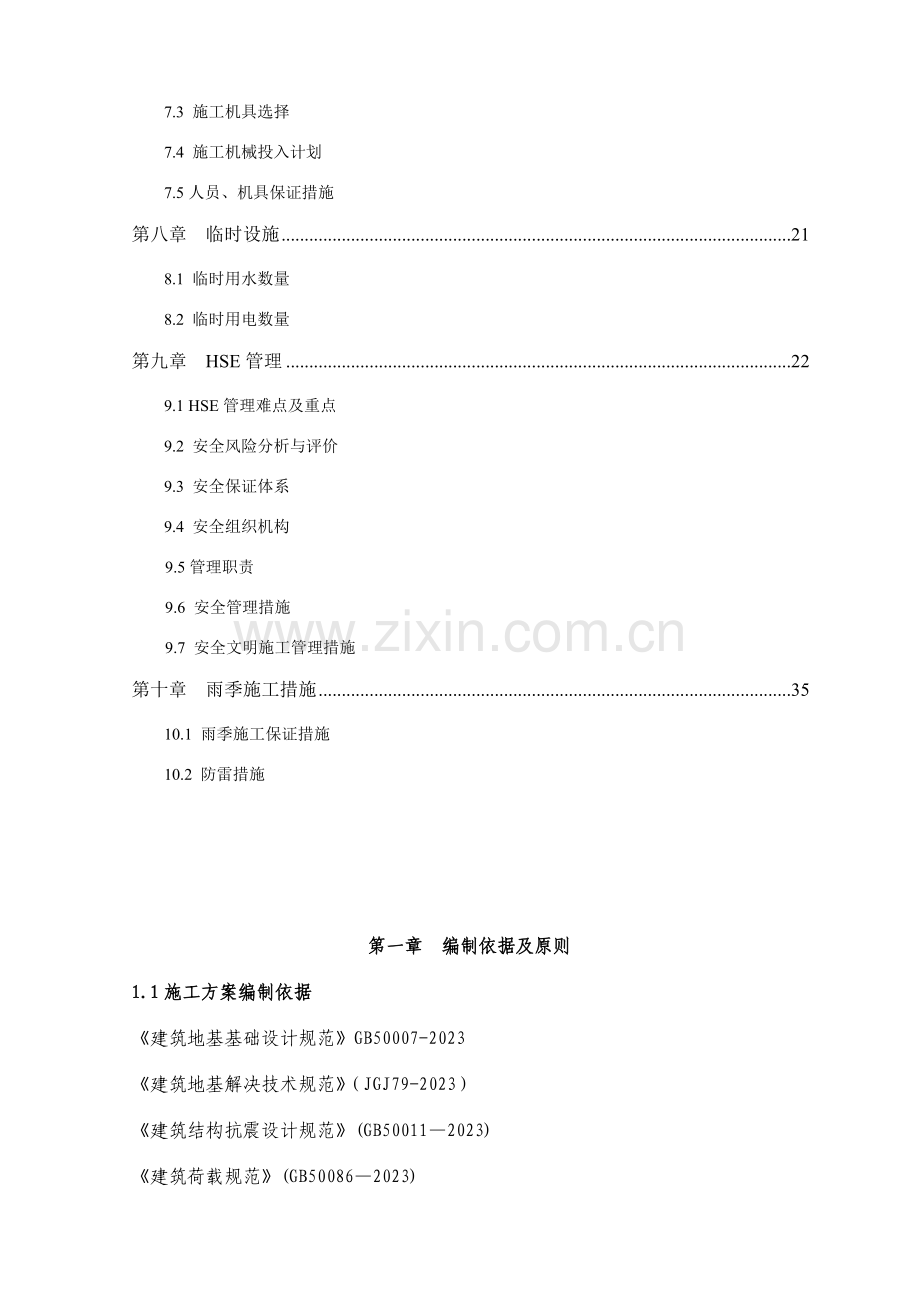

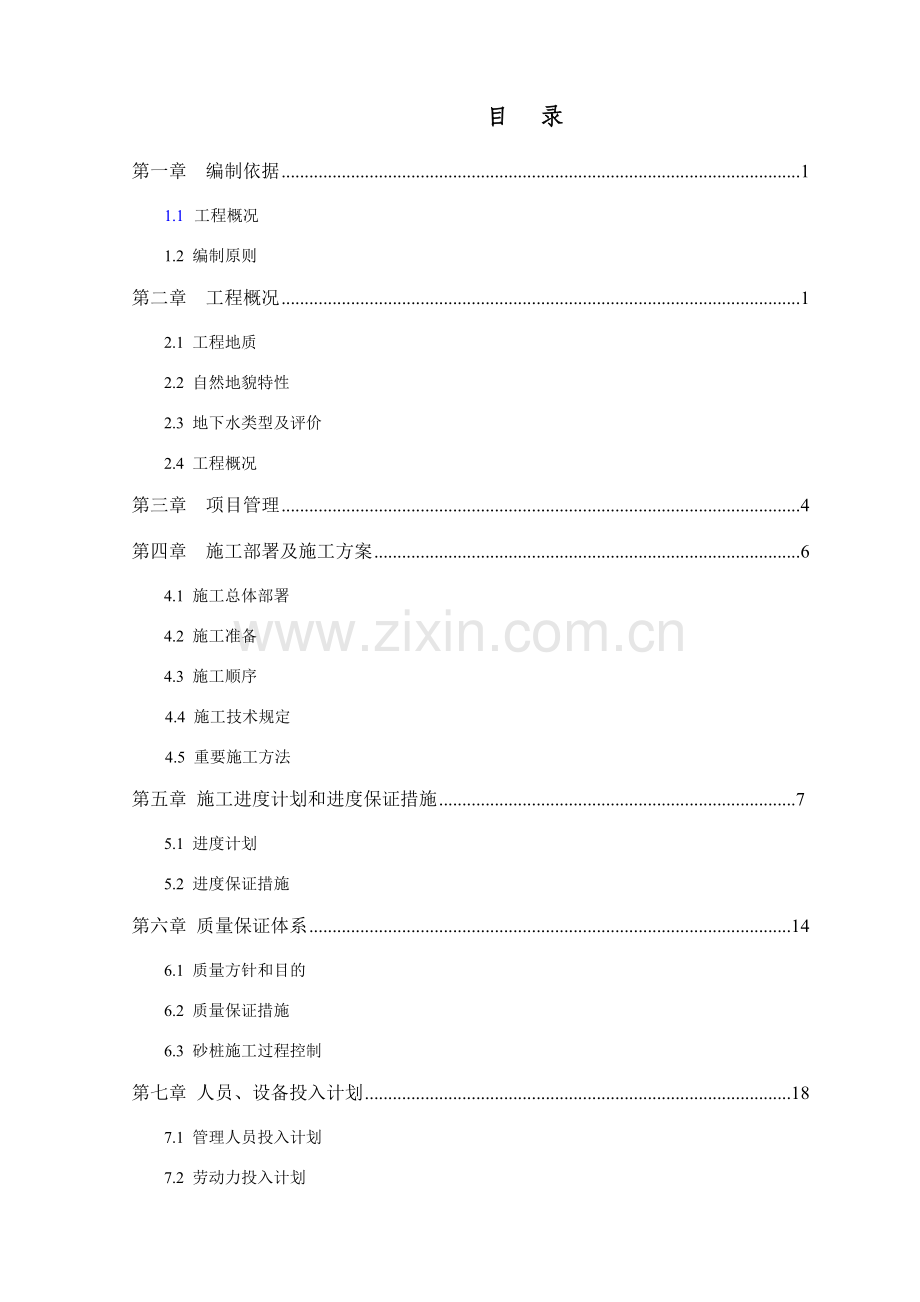

目 录第一章编制依据11.1 工程概况 1.2 编制原则第二章 工程概况12.1 工程地质2.2 自然地貌特性2.3 地下水类型及评价2.4 工程概况第三章 项目管理4第四章 施工部署及施工方案64.1 施工总体部署4.2 施工准备4.3 施工顺序4.4 施工技术规定4.5 重要施工方法第五章 施工进度计划和进度保证措施7 5.1 进度计划5.2 进度保证措施第六章 质量保证体系146.1 质量方针和目的6.2 质量保证措施6.3 砂桩施工过程控制第七章 人员、设备投入计划187.1 管理人员投入计划7.2 劳动力投入计划7.3 施工机具选择7.4 施工机械投入计划7.5人员、机具保证措施第八章 临时设施218.1 临时用水数量8.2 临时用电数量第九章 HSE管理229.1 HSE管理难点及重点9.2 安全风险分析与评价9.3 安全保证体系9.4 安全组织机构9.5管理职责9.6 安全管理措施9.7 安全文明施工管理措施第十章 雨季施工措施3510.1 雨季施工保证措施10.2 防雷措施第一章 编制依据及原则1.1施工方案编制依据建筑地基基础设计规范GB50007-2023建筑地基解决技术规范（JGJ79-2023）建筑结构抗震设计规范(GB500112023)建筑荷载规范(GB500862023) 建筑地基基础工程施工质量验收规范（GB50202-2023）建筑工程施工质量验收统一标准(GBJ50300-2023)工程测量规范（GB50026-2023）建筑机械使用安全技术规程（JGJ33-2023）施工现场临时用电安全技术规范JGJ46-2023建筑施工安全检查标准JGJ59-99及相关行业规范规定。1.2施工方案编制原则1）质量第一的原则；2）防止为主，过程控制为主的原则；3）以顾客为关注焦点，让顾客满意的原则；4）以人为本，安全、文明施工的原则；5）满足业主对工程工期、质量、投资、安全生产、文明施工、环境保护等规定的原则；6）服从业主、服从设计、服从监理，团结协作，一切为工程服务的原则；7）精心组织，科学管理，合理配置各种资源，做到连续均衡生产的原则；第二章 工程概况2.1工程地质根据中煤陕西榆林能源化工有限公司甲醇醋酸系列深加工及综合运用项目场地岩土工程具体勘察中间报告书，场地地层由新到老为新近回填土、风积(Q4eol)粉细砂、第四系全新统冲积(Q4al)粉细砂、第四系上更新统冲积(Q3al)粉质粘土、第四系上更新统冲积(Q3al)粉土，侏罗系(J)砂岩。勘察场地各层岩土工程特性自上而下分述如下:层素填土(Q4ml)：浅黄色、褐黄色，呈松散状态，稍湿-湿，重要由粉细砂组成，含少量植物根茎，为场区平整场地新近回填的填土。标准贯入实测击数平均值8.6击。层厚为0.37.0m。层粉细砂(Q4eol)：浅黄色、褐黄色，稍湿，呈松散-稍密状态，矿物成分以石英、长石为主，含少量云母，分选性好，标准贯入实测击数平均值11.6击。厚度0.78.8m，层顶标高1125.381132.67m，局部缺失。层粉细砂(Q3al)：黄褐色、灰白色，湿-饱和，呈中密-密实状态，矿物成分以石英、长石为主，含少量云母及氧化铁，局部夹薄层粉土。标准贯入实测击数平均值29.3击。厚度2.018.8m，层顶标高1121.881125.44m。层粉质粘土(Q3al)：黄褐色、灰白色，局部褐灰色，呈可塑硬塑状态。土质较均匀，局部夹粉土，含姜石（钙质结核），可见黑色锰质斑点。无摇振反映，稍有光滑，干强度中档，韧性中档。具中档压缩性。标准贯入实测击数平均值18.9击。层厚0.7016.70m，层顶标高1110.421123.21m，局部缺失。层粉土(Q3al)：褐黄色，呈中密密实状态，稍湿湿，土质较均匀，含姜石（钙质结核），可见黑色锰质斑点和棕黄色、少量钙质条纹。摇振反映中档，无光泽反映，干强度低，韧性低。中档压缩性，该层局部缺失。标准贯入实测击数平均值23.2击。层厚0.9022.1m，层顶标高1088.201122.81m。1层 粉细砂(Q3al)：黄褐色，湿-饱和，密实，矿物成分以石英、长石为主，含少量云母及氧化铁，局部夹薄层粉土及粘性土，局部分布。标准贯入实验实测击数平均值为31.2击。层厚3.2m12.0m，层顶标高1096.531112.52m。1层泥质砂岩(J)：灰绿色、灰黄色，全风化，原岩结构清楚可见，风化为土状，泥质胶结，夹薄层泥岩，层厚为0.307.0m，层顶标高1088.201122.30m。2层泥质砂岩(J)：灰绿色、灰黄色，强风化，结构大部分破坏，风化裂隙很发育，夹薄层泥岩，粒状结构，层状构造，岩心呈短柱状。本次钻探揭露厚度为0.4-12.8m，层顶标高1089.461123.00mm。3层泥质砂岩(J)：灰绿色、灰黄色，中风化，结构部分破坏，风化裂隙发育，粒状结构，层状构造，岩芯呈柱状。本次勘察揭露厚度为0.3-15.3m，层顶标高1086.431115.45m。2.2 自然地貌特性（1）水文特性拟建场地周边的重要地表水体为工业区南部7km处的无定河。无定河发源于定边县东南长春梁东麓，为黄河的一级支流，河流全长442.8km，其中横山县境内长约95km。无定河在巴图湾至芦河口段，河床切入基岩2030m，总落差131m；芦河至鱼河堡段，谷型开阔，谷底宽2023m，水流分散；响水堡附近进入峪谷，落差30m，在榆溪河汇入处形成沙洲，沿河有沙丘，沿河漫滩发育由粉、细砂及亚砂土组成的滩地，滩面宽处10001500m，一般300500m，高出河床0.56.0m。据赵石窑站观测资料，无定河平均流量20.9m3/s，最大流量1150m3/s，最小流量0.1m3/s。狼木河（又称沙河）为无定河支流，位于工业区西1.2km处，全长16km，平均比降9.7，平均流量0.4m3/s。（2）水源地横山县县城的水源地为王圪堵水库，位于工业区拟建的无定河排污口上游，与拟建项目厂址的直线距离约32km。（3）地下水补迳排及动态特性拟建场地地下水补给重要有区外径流、大气降水等补给。其流向与地形总体坡度一致，重要流向南东，排入无定河水系。潜水排泄方式重要为径流排泄、人工开采、潜水越流排泄及蒸发消耗等。2.3 地下水类型及评价（1）地下水类型场地地下水类型为孔隙潜水，赋存于层粉细砂层中，地下水位埋深介于7.508.90m，地下水稳定水位标高为1121.541125.06m，年水位变化幅度约1.0m。地下水以潜水形式赋存于砂土层中，从工程意义上讲，中更新统粉质粘土也属弱含水层，场区内无连续的隔水层分布。不考虑地基震陷问题；地下80米范围内无断裂存在，亦无不良地质体。（2）地下水及土的腐蚀性评价勘察单位依据水质分析结果、土质分析实验结果及现场进行的四极法电阻率测试成果鉴定，本场地地下水对混凝土结构、钢筋混凝土结构中钢筋具微腐蚀性，土对混凝土结构、钢筋混凝土结构中钢筋具微腐蚀性和钢结构具微腐蚀性。2.4工程概况本工程为横山白界乡马扎梁村委会办公楼工程，建筑面积5226.65m2，钢筋混凝土框架结构，主体五层。工程场地由第四纪粉细砂构成，场地地质较松散，设计采用无填料振冲挤密砂桩对该住宅楼进行振冲解决，来提高地基承载力和均匀性。设计桩长8m，纵向间距1500，横向间距1500，桩径800mm。村委会办公楼采用振冲挤密砂桩进行地基解决施工，施工桩排距1.5米1.5米，采用等边三角形布桩，并进行扫桩，选择在基础开挖至距离设计桩顶标高500mm位置进行桩基施工，施工平均桩长6.9米，每施工总数约800根，解决后地基承载力为160KPa。第三章 项目管理为保证“村委会办公楼砂桩工程”管理科学化、规范化和法制化，提高项目的管理水平，优质高效按期完毕本次桩基施工任务，依据我公司ISO9001：2023质量体系文献的规定，对本工程实行项目法管理，派出一支由项目经理、施工经理、质量员、安全经理以及专业技术工人组成的队伍，成立项目经理部，对工程项目实行全过程的控制和管理。在工程实行过程中，将严格按照我公司质量体系文献规定、设计规定和国家现行规程规范施工，尊重业主的工程规定，服从监理的质量管理，保证工程质量达成协议规定标准。项目经理施工经理项目总工程师经理施工组设备管理组测量组技术组HSSE组各施工机组项目管理机构结构图项目管理机构是项目执行机构、执行载体，项目部成员素质的好坏，直接关系到项目完毕的优劣。为此，我公司拟选派具有同类工程施工业绩的、具有数年工程项目管理经验的国家壹级建造师担任“中煤榆横煤化工项目四大建筑桩基A标段”项目经理。项目经理部技术负责人（总工程师）为从事数年岩土工程及执行过类似工程的高级工程师，HSE经理、施工经理、质量控制经理、职能部门的负责人以及其它相关人员也都从事过多项同类施工经验，并且均通过公司层层选拔和严格考核后，最终拟定委派到本工程担当施工管理人员，都具有丰富的管理经验和施工经验。项目部重要管理人员岗位职责如下：1）项目经理：全面负责项目经理部的行政工作，具体负责项目的生产、质量、技术、安全进度和资金等工作；负责项目的质量体系运营；组织实行施工质量保证计划和管理程序。2）施工经理：负责施工生产的组织和调度，协调内外施工关系；负责安全保证措施的实行；负责生产计划、记录报表、采购计划的编制审批。3）施工组：负责编制施工计划和进度控制计划；负责各机组的施工协调和与土方施工单位的协调配合；负责劳务组织管理；负责安全技术措施的实行。4）技术组：负责施工组织设计和施工技术方案的编写；负责图纸会审和技术交底；负责施工技术问题的协调解决；负责施工记录和竣工资料的整理。5）现场HSE组：具体负责施工人员的健康、安全和现场文明施工措施的贯彻，负责组织安全检查和安全例会；负责安全技术交底。测量组：负责现场测量及测量资料的整理。设备管理组：负责设备维修管理。材料采购组：负责物资采购，材料管理。第四章 施工部署及施工方案4.1施工总体部署桩基工程施工总体部署应根据工程的实际情况和建设单位的规定，围绕施工工艺的技术特点，科学、合理选择施工方法；尽量采用新技术、新工艺、新设备，运用网络进度计划，实行动态的施工管理，科学组织施工；并发挥我公司的综合施工能力，通过增长设备、人力、物力、财力的投入，从而保证工程总体目的的实现，最终保证整个工程优质、快速、安全、文明地完毕。4.2施工准备施工准备内容涉及技术准备、施工现场准备、劳动组织准备和物资设备准备、施工组织设计审批。1）技术准备技术准备工作以熟悉和领略施工图及设计意图为重点，由现场技术负责人主持，施工员、质检员及其它相关人员参与，核对施工图纸与设计说明书在内容上是否一致，有无矛盾和错误之处，技术规定是否明确，在此基础上掌握设计规定和成桩后所要达成的目的；熟悉岩土工程勘察报告，掌握本地的气候特点和水文资料，分析施工时也许碰到的问题；进一步熟悉和掌握各种施工工艺特点和施工方法。图纸的熟悉和核对工作完毕后，参与由业主组织的图纸会审，并形成图纸会审纪要。2）施工现场准备地上、地下障碍物清除开工前要配合业主，对施工现场地上、地下障碍物进行全面调查，并制定排障计划和处置方案。配合土方施工单位清除场地表层的植被、树木、树根等能对地基解决质量有不利影响的表层附着物。配合土方施工单位清除浅层软弱土，达成设备行走规定的标准。施工用水、用电由于振冲砂桩工艺特点，施工用水、用电量较大。用电可从业主指定的现场临时供电箱变接引，并安装漏电保护、空气开关和电表，现场供电可以满足施工需求。本工程厂区提供的临时用水由业主指定接水井进行接水施工。3）劳动力的组织与培训教育本工程计划调配管理人员和劳动力较多，人员进场后，为贯彻质量、安全、工期和文明施工目的，由现场技术负责人、现场HSSE经理、施工经理、质量员（质量经理）分别对全体施工人员进行技术交底和技术培训，内容涉及设计规定、质量措施、进度安排、安全操作规程和各分项工程的施工工艺标准及技术措施、竣工验收标准等。4.3施工顺序本标段振冲砂桩、施工工作量大，为优质、如期完毕本标段施工工作，我公司计划投入大量的人力、物力及设备资源，采用统筹安排、保证如期竣工。4.4施工技术规定4.4.1振冲砂桩技术规定1）振冲密实砂桩直径=900mm，施工桩长在8.6m。桩距1500mm，排距1300mm，等边三角形布置；规定解决后的复合地基承载力特性值150kPa。2）振冲密实砂桩扫桩按1根成桩附2根扫桩，扫桩桩长2.6米。3）砂桩施工完后，应清除顶部600mm虚桩，采用人工清除。4）桩施工前应进行土方开挖施工，采用一台斗容1.2m3反铲挖掘机及两台20t自卸汽车进行，土方运至业主指定的场地东侧挡墙外，运距1.5公里，土方回填时再运回。基底开挖尺寸按照“砂桩位置平面布置图”最外侧砂桩边沿向外1m留置工作面，放坡系数1：1，采用大开挖。为不扰动地基解决后的基槽，桩基施工完毕600mm厚的虚桩头采用人工挖除，25t汽吊吊出坑外，ZL50装载机装车运出场外，运距1.5公里。5）桩施工质量检查严格按照建筑地基解决技术规范（JGJ 79-2023）执行，检测数量按本规范7.4.6，7.4.3条执行。解决后复合地基承载力应采用复合地基载荷实验拟定，并将检测报告提交设计院。6）应严格按照国家现行施工及验收规范、规程进行施工。4.5重要施工方法4.5.1施工测量1)测量准备在进行本工程的测量放线前，一方面对本工程的水准点及坐标点进行复核，发现问题，立即会同甲方及设计等有关单位共同研讨解决措施。根据甲方提供的水准点及坐标点，在现场测设出符合本工程的现场平面控制网和高程控制网，施测中保证精度。施工放线前，对本工程所使用的所有测量仪器进行校正，所有仪器必须经校正后，并经计量检测合格，方可投入施工使用，不符合规定的仪器，决不允许进入施工现场，以保证测量精度。施工放线前，对测量仪器进行编号，拟定各仪器的使用部位，同时，对放线人员进行分工，以保证相同部位由同一个人及同一台仪器进行放线测量，保证不出现系统误差和人为误差。所有仪器在施工前，做好保管管理工作，保证仪器在施工中不被损坏等情况的发生。2)施工测量工艺流程测量仪器（全站仪、水准仪、钢尺）的检定、校验校测起始依据场地控制网测设建筑物的定位放线基础放线建筑物的竖向高程控制。3)场地控制网测设根据甲方提供的基准坐标点及水准点，采用全站仪在施工场地以导线形式施测48个施工控制点，形成场地平面控制网，作为建筑物定位的依据。施工控制点用木桩打入地下，用砼加固，木桩上钉地小铁钉中心标志，小铁钉顶面施测高程。控制点布置在打桩区外围，并投身到墙上，便于施工阶段经常复核，并注旨在施工作业时加以保护。平面控制网的桩位是定位放线的重要依据。当控制网与主轴线测定后应立即对桩位采用保护措施。一般采用在桩上方立三角标或围栅栏等保护措施，并对其它班组施工人员进行保护测量标志的教育。当测量控制网测定并经自检合格后提请监理、甲方复验。在收到复验合格告知后，方可正式使用。4)桩位放线桩位放线是拟定桩平面位置关键环节。施测中必须保证精度，杜绝错误。一方面认真熟悉施工图纸，根据设计桩位图，将桩逐个编号，依桩号所相应尺寸、坐标施放桩位。桩位放线采用极坐标法，根据测定的测量控制网，运用全站仪测出桩位。为检查测量结果的准确性，把仪器设于这个通过归化的坐标点，对其两个施工坐标点进行观测。测出的夹角与理论的夹角的误差在规范的规定范围内，即满足规定。桩位采用木桩或短钢筋标记，施工过程中要经常复核，特别是每根桩施工前必须进行桩位复核，以保证桩位准确。桩位放线完毕并自检合格后，报请监理、业主复验，经监理、业主复核无误后方可开始施工。5)水准标高的测量根据测量控制点的高程，一方面运用水准仪测量各桩位自然地面的标高，测量结果做好记录，桩施工前对护筒标高或桩机机台标高进行二次复核，。在经自检合格后，要提请监理和业主复验，验线合格才可开始施工。4.5.2振冲砂桩施工本工程为不加填料的振冲砂桩施工，其重要施工内容如下：1)施工工艺流程振冲砂桩施工必须严格按照施工操作规程及施工的先后程序进行施工，才干达成成桩的目的。其施工工艺流程如下：机具准备测量放线定桩位振冲器就位启动振冲器及高压水泵振冲水冲成孔拔管震密排水成桩关机移动振冲器扫桩。扫桩施工工艺流程如下：振冲器就位启动振冲器及高压水泵震动水冲成孔拔管振密排水成桩关机移动振冲器记录。2)测量放线定桩位根据桩位图用水平仪找平放线，并用小木桩和钢筋头固定好桩的位置，然后进行校核。在基础四周留设四个基准点，便于复核和后续工作测量放线。3)机具选用根据工程内容和现场情况选用机械。本工程振冲砂桩桩径=900mm施工区域选用45KW型振冲器；设备在榆林近年来多项大型项目振冲桩工程施工中，一直作为主导设备大规模使用。工效较快，施工质量稳定，加固的地基沉降及差异沉降较小。此外配备25t汽车吊(或履带吊)及装载机、电控设备、水泵、泥浆泵等其它配套机具。4)振冲砂桩桩质量规定振冲砂桩施工机具采用45KW型振冲器。施工前应检查振冲器的性能，电流表、电压表的准确度。正式施工前，试打3-5根桩，以采集可靠的、准确的、适宜的施工参数、验证打桩参数的可行性(涉及振密电流、水压以及合适的扫桩方法等)。打桩电压为380V（20），造孔水压0.6-0.8MPa，造孔振密电流50-75A，制桩振密电流为50-65A、制桩水压0.2-0.4MPa，每米振密时间约1分钟，扫桩水压0.6-0.8MPa，扫桩振密电流55-60A。振冲器喷水中心于桩位中心偏差不得大于50mm，成桩后桩中心位移不得大于50mm。制桩完毕后必须严格按照设计图纸规定进行扫桩，即在桩与桩之间增长桩间土短桩。按设计每根桩两个扫桩点，扫桩深度2.0m。对于不加填料的振冲砂桩，重要依靠原砂震密来加固地基，由于本工程场地上部3-5米范围为新近回填的松散虚砂，只有进行充足的扫桩解决，才干保证砂桩的整体解决效果，满足设计规定。打桩时记录造孔、制桩和扫桩起始时间、振密电流、水压等。施工登记表要详实、准确、整洁填写。造孔深度与设计桩底标高允许偏差200mm。本区不加填料的振冲砂桩在风积粉细砂地质中的施工工艺与在中粗砂中施工的砂桩是不同的，不可照搬规范。其加固机理就是通过强大的机械震动力、高压水流的冲击力和水浸作用将原砂预振并重新组织排列，以达成减小孔隙、提高密实度，从而消除液化并提高承载力的目的。因此震动水冲成孔是加固的重要过程，必须保证充足的电压和较高的水压，成桩过程的震密电流值因不加填料，所以较低，只要保证充足的振密时间和严格的扫桩解决，即可保证桩体质量。振冲砂桩施工法适宜含泥量10%的粉细砂地质条件。5) 振冲砂桩施工工序控制测放桩位，并报建设、监理方复核。施工机具就位，使振冲器对准桩位。启动高压水泵和振冲器，水压可用0.6-0.8MPa，将振冲器渐渐沉入土中，为了避免造孔中塌砂将振冲器抱住，下沉速度宜快，造孔速度以导向管保持垂直为宜，一般为8-10m/min，直至达成设计深度，到达设计深度后射水量减至最小。留振至振密电流达成规定期，上提0.5米，缓慢上提振冲器逐段振密直至孔口，振密时间每米约1分钟。将振冲器移至桩间土进行扫桩，每根成桩两根扫桩，扫桩深度2.6m。启动高压水泵和振冲器，水压可用0.6-0.8MPa，将振冲器渐渐沉入土中，扫桩成孔速度以导向管保持垂直为宜，直至达成设计深度。扫桩点位置不得反复，扫桩振密时间每米振密时间约1分钟。记录时间、水压及各段深度的密实电流值。关闭振冲器和水泵，移至下一桩施工。6）质量自检施工过程中，项目经理部要不定期地组织中间检查，各工序也应经常组织自检，发现问题应及时研究解决。技术员在施工中应随时检查制桩质量。各班组交接班时应对照图纸和记录核对已完毕的桩位、桩数，防止丢桩、错桩。质量监察员应随机核对抽查。施工结束后，质检员应检查各种质量记录是否齐全。技术人员应检查桩径、桩中心位置的偏差，桩径、桩位偏差应符合施工技术规定的规定。7）工程竣工验收所有桩基施工完毕，检测合格后由技术负责人整理编制施工资料，提交业主，并由业主组织有关各方进行验收，办理交接手续。第五章 施工进度计划和进度保证措施5.1进度计划桩基工程施工进度总体上可以概括为施工准备阶段的人员、设备、材料贯彻和进场、设备组装和调试、测量放线；振冲砂桩过程施工等。为了在施工期内陆续完毕本工程各单元的施工，为地基检测、上部结构工程开工发明条件，三种施工工艺拟实行基本同时、同步开展施工，同种工艺实行均衡流水作业方式。5.2进度保证措施为了实现在协议规定的工期内保质保量完毕所有施工任务的目的，工程实行过程中将采用以下措施：项目经理对工程的施工进度负领导责任，施工经理、各施工组具体负责工程进度的计划、安排、贯彻工作。编制工程进度计划宏观目的控制网络图，以便施工管理人员心中有数，目的明确。按照总体进度计划安排，编制各分项工程的具体进度计划，根据分项工程进度计划安排，将工作具体分解到各施工机组和班组。项目经理部实行工程量记录报告制度，各机组和班组负责人将天天的工作量记录后，报项目经理部。项目经理部根据进度计划和实际进度的对比情况，决定是否需增长施工机械或采用措施延长工作时间。项目经理部计划经营组负责工程进度月报和周报的编制工作，定期向业主和监理工程师报送。工程进度月报的内容应涉及完毕工作量，完毕工程投资，施工进度分析，投入本工程的施工设备情况，作业状况和生产能力分析，质量、安全文明施工情况，下月工程施工计划；工程进度周报的内容应涉及本周工程计划完毕情况，本周施工进度分析，下周工程施工计划，需监理工程师或业主协调解决的问题。充足做好施工前各项准备工作，对准备投入本工程的所有机械设备进行维修保养，使机械设备达成完好状态；对施工人员进行专业技术培训、纯熟掌握施工工艺和操作规程，保证施工需要。施工过程中，各施工机组和施工班组配备专职修理人员，定期对机械设备进行检查，随时排除故障，避免设备故障影响正常施工。接受现场监理工程师对工程的进度检查、监督，如工期迟延，按照监理工程师的规定限期追回。追回措施为延长有效工作时间和增长施工机械设备。项目部生产调度科学调配施工设备，尽量减少因各工序的干扰而影响施工进度。严格按照设计规定和国家现行有关规范标准组织施工，避免因解决施工缺陷而影响施工进度。掌握本地气象预报资料，最大限度地减少因降雨和其它不利天气因素对施工进度导致的影响。提高后勤保障水平，为施工发明良好的条件。协调各方关系，避免扰民现象出现，以良好的施工环境，保证施工按进度计划进行。工程施工前，要具体了解并记录施工场地周边厂矿公司和居民点的分布以及居民住房的结构现状，与本地政府相关管理部门签订相关协议，帮助协调解决施工中也许产生的各种问题。对的解决质量与进度的关系，在保证工程质量的前提下，提高施工进度。充足发挥计算机软件优势，对工程进度进行科学控制。根据施工进度情况，随时增长人员、施工机械进场。第六章 质量保证体系我公司已经通过ISO9001质量管理体系（2023版）认证，已经建立了一整套质量管理体系文献和制度。振冲桩施工我单位由相应施工资质的专业分包队伍进行施工，监督管理中结合公司程序文献规定，进行施工过程的质量管理和控制，使每一个工序都在有效的质量监督和控制之中，以工序工作质量保证成品工作质量。1)分包单位项目经理负责质量的全面管理，项目副经理协助项目经理主持平常工作；2)分包单位项目总工程师负责工区的技术指导和施工资料整理，对质量问题进行纠正；3)分包单位技术员负责组织施工,保证各工序按技术规定实行；4)分包单位安检员负责质量的过程控制、组织施工自检依据工程质量检查评估标准，对各项工程项目施工的全过程实行质量监督检查；5)分包单位资料员必须准确、完整地填写施工记录，并复核桩位；6)各工序、机长负责本工序、本机组的施工，对施工质量负直接责任；7)其它各岗位人员必须认真做好本职工作，严格遵守公司的质量规定。分包单位项目经理李小伟分包单位项目总工马显飞资料员曹瑞兰安检员李小建技术员田红飞施工组长白居胜施工队李永强6.1质量方针和目的6.1.1质量目的1）单位工程一次交验合格率100%，协议履约率100%；2)不发生顾客重大质量投诉；质量事故率为零；6.2质量保证措施建立质量管理组织机构，全方位、全过程进行质量管理和质量控制，在具体质量管理工作中，实行质量责任制，将重点工序和重要环节作为质量管理控制的关键控制点，责任贯彻到人，加强施工过程中各环节的质量控制。6.2.1施工组织措施1）开工前对施工班组进行技术交底，明确施工规定，提高全员的质量意识。2）施工中，把好各工序的质量检查工作。作到自检、互检、专检和工程师终检认可。3）仔细、认真、真实的填写各种登记表格，严禁弄虚作假。4）加强质量旁站工作，对施工质量进行严格把关。5）坚决执行质量一票否决制，上道工序不合格，绝不进行下道工序。6.2.2施工技术措施1）建立技术管理体系和岗位责任制。实行以项目技术总负责为主的项目经理部技术责任制，同时建立各级技术人员的岗位责任制，逐级签订技术保证责任制，做到分工明确，责任到人，严格遵守基建施工程序，坚决执行施工规范。2）认真编好施工进度计划及各项施工工艺运用统筹法、网络计划技术等现代化管理方法。在通过周密调查研究取得可靠数据的基础上，编制可行的施工组织计划，并严格按网络计划组织实行，坚决杜绝计划执行过程中的随意性，使整个施工过程时时处在受控状态，做到环环相扣，井然有序。认真编制施工技术方案。由单项工程技术负责人牵头，针对所承担工程的技术难易限度和环境特点，拟定两个以上的施工技术方案，提交给项目部技术总负责。项目部技术总负责组织有关人员，对所提出的施工技术方案进行对比分析、优化，最后拟定一个实行方案。3）保证技术力量我们将挑选具有丰富施工经验的优秀队伍，精良的设备投入本工程施工。同时选派有施工经验、责任心强的工程技术人员参与该工程施工，以保证技术工作顺利进行。4）做好施工前的技术准备工作认真核对设计文献和图纸资料，切实领略设计意图，查找是否有错、漏等现象，及时会同设计部门和建设单位解决所发现的问题。认真进行技术交底。图纸会审后，由项目经理部的技术总负责、工程各分项工程技术人员逐级进行书面及口头技术交底，保证操作人员掌握各项施工工艺及操作要点、质量标准等。5）制定工艺标准，实行标准化作业，按工艺标准进行。规定负责人应向班组做施工工艺交底、交技术要点、交操作程序、交工艺流程、交质量标准。6）严格执行工序自检、互检、交接检制度，未经检查或经检查不合格品不得进入下道工序。原材料、半成品的采购和加工，必须进行抽样检查，进场时应出示检查报告和出厂合格证。6.3砂桩施工过程控制6.3.1测量放线控制1）对建筑物轴线及高程测放，依建设单位提供建筑坐标成果资料、高程基准点做为测放依据。为提高精度，由专业人员采用全站仪、水准仪测放，使偏差5mm，小于规范规定允许偏差。2）桩位钢尺测放，根据桩位图进行各轴线及桩位测量定点(轴线点采用12木桩固定)，各轴线桩位外5-6m引测量控制点，作为复测定点及校核的基准点(采用保护措施)。3）施工放线的精度为：轴线偏差10mm，桩位偏差20mm，施工技术员对照桩位平面图对每个桩位纵横间距进行复查。4）测量人员提交桩位测量定点成果资料，经建设单位或监理单位验线后方可开工，验线形成书面文献。6.3.3导向管垂直度控制吊车支设应水平，造孔速度应匀速适度，以保证桩体垂直度偏差20符合规定。6.3.4钻孔深度控制导向管上标记深度线，并配合水准仪测量场地施工面标高，拟定施工钻进深度，保证施工桩长达成设计规定长度。6.3.5桩位控制现场施工平面图上桩位实行逐桩编号，每施工一根，图示一根，以避免漏桩现象发生。6.3.6振密电流、留振时间控制根据设计图纸及规范规定，振密电流：50A-65A、留振时间：每米不小于0.5分钟。第七章 人员、设备投入计划7.1 管理人员投入计划为保证标基工程按期圆满完毕，公司在人力资源配置的安排上进行了精心策划。公司从各职能部门抽调具有丰富管理经验和相关专业的管理人员、技术人员担任本工程项目经理部各相关职能部门的负责人；派遣具有类似施工业绩和丰富施工经验的专业施工队承担本标段桩基工程的施工；本工程劳动力人员计划采用每班12小时工作制，天天24小时连续施工，预计天天施工时间效率不小于20小时。满足本工程施工的管理与技术人员人员计划详见下表。管理与技术人员配置表序号任职资格拟任职务数量（人）备注1工程师项目经理12工程师 技术负责人13 安全管理（C） 现场HSSE经理14工程师、施工员施工经理15质检员质量控制主管16材料员材料采购主管17测量员测量组组长18技术员技术管理17.2劳动力人员计划根据本标段桩基工程施工工期、施工工程量、每种桩型施工设备单机施工效率，满足本工程施工的劳动力配置情况见下表。拟投入到本工程的劳动力计划表序号工种/级别数量（人）施工内容备注1吊车司机/2负责砂桩、施工设备2装载机司机/11负责施工材料装卸3振冲机长2负责组织振冲机组的施工4记录人员2负责施工过程的资料记录5测量人员2负责桩位的测量6电 工2负责现场施工用电的安全7普 工4配合施工7.3施工机械的选择根据陕西省榆林地区类似工程施工经验、场地地层条件及建筑地基解决技术规范（JGJ79-2023）第7.2.3条之规定，本工程振冲砂桩选择如下：振冲砂桩：桩径900mm区域，桩距1.5米，桩距1.3米，桩径900mm区域，振冲器选择45KW；7.4施工机械投入计划 为完毕本标段桩基施工任务，本标段拟投入的施工机械清单如下表.拟投入到本工程的重要施工机械设备表序号机械或设备名称规格型号数量国别产地制造年份定额功率生产能力用于施工部位备注1吊车QY-25E1台中联徐工2023175KW25T升降振冲器2振冲器ZCQ451套西安202345KW1000m/d振冲施工3装载机LG5001台龙工2023185KW斗容3m33现场临时使用4振冲水泵IS80-50-2502台河北202322KW80 m3/h振冲高压供水5全站仪SET2B1台拓普康2023精度2/2+2ppm测量7.5人员、机具保证措施根据工程需求合理配备施工机械设备，进场前对所有投入设备进行检修，保证机械完好率；制定合理的运送计划，保证设备及时进入现场；进场前对所有投入重要设备的维修配件进行储备；配备经验丰富的专业机师、高级技师，保证施工设备的平常检修及正常运转，并可保证对出现问题的设备及时进行维修。工程开工前与本地具有相应资质及能力的商家进行联系，对其它可调换性设备进行预先储备，以备不时之需。若需更换重要施工设备，将事先以书面形式报告业主方及监理方对商家资质及更换设备进行报验，批复后方可用于施工。施工机械设备进场后，施工前对所有设备进行检修，保证其在施工过程中正常运转；所有设备进场将按照先主后次，先大后小的顺序进行，重要施工设备直接运至施工场地进行组装、调试，其它小型设备及储备设备将停放生活区仓库内，重要设备组装及调试期间需保证不影响周边环境；所有设备停放地点将由专人负责看护，以保证施工机械的完好率及施工的顺利进行。7.6 施工设备使用计划的保证措施 工程设备组工程师对计划的编制及实行全权负责，对目的的实现及进度计划将根据实际施工情况及时进行调整，保证计划的科学性及可行性； 根据公司内部的安全操作规程及规定，编制适宜本工程的机械设备安全操作规程，并由工程设备组负责对所有参战人员进行普及、培训； 工程设备组专业技师及高级技师天天对设备的运转情况进行监控，发现隐患及时进行解决，保证机械设备运转的安全性及完好率； 对机械设备的操作员、驾驶员、指挥员进行进场上岗培训，并定期组织安全技能会议，保证人员的安全意识及合理地使用施工机械设备； 由工程设备组与技术组根据本工程现场实际情况，编制合理的应急预案，对预发事件及突发事件制定合理地解决办法，以保证工程施工顺利进行。根据实际施工进度情况，提前做好备用设备的检修、检测工作。第八章、临时设立8.1 临时用水的数量8.1.1临时用水估算根据规定，厂区提供的临时用水接口。1）水量的估算应综合考虑振冲砂桩的施工机理和类似地区地质条件、类似工作施工经验、施工工作量、陕西省建筑、装饰工程消耗量定额中额定水量等因素综合拟定。根据定额额定水量及本区类似工程施工经验：振冲砂桩施工单方用水量1.25 m3， 经估算，本标段桩基施工计算用水量为：15000m33。8.2临时用电的数量 临时用电的数量是由施工工作量、施工工期、设备天天实际工作时间，设备运转平均功率、设备数量、设备额定功率综合计算。根据同类工程施工经验，设备天天实际工作时间按18小时计算、设备运转平均有效使用功率按额定功率70%考虑，因此各重要施工设备（其它小设备用电量包含在内）的用电量计算如下： 45KW振冲设备及配套22KW高压水泵（两台）用电量=设备数量*工期*89KW*18小时*使用效率70%=2台套*30天*89KW/台套*18小时*0.7=67284KW.h。 总用电量估算为70000KW.h。第九章 HSE管理（安全保证体系、安全文明施工措施、环保计划）9.1 HSSE管理的难点和重点1）安全教育培训是否具有连续性、有效性。
