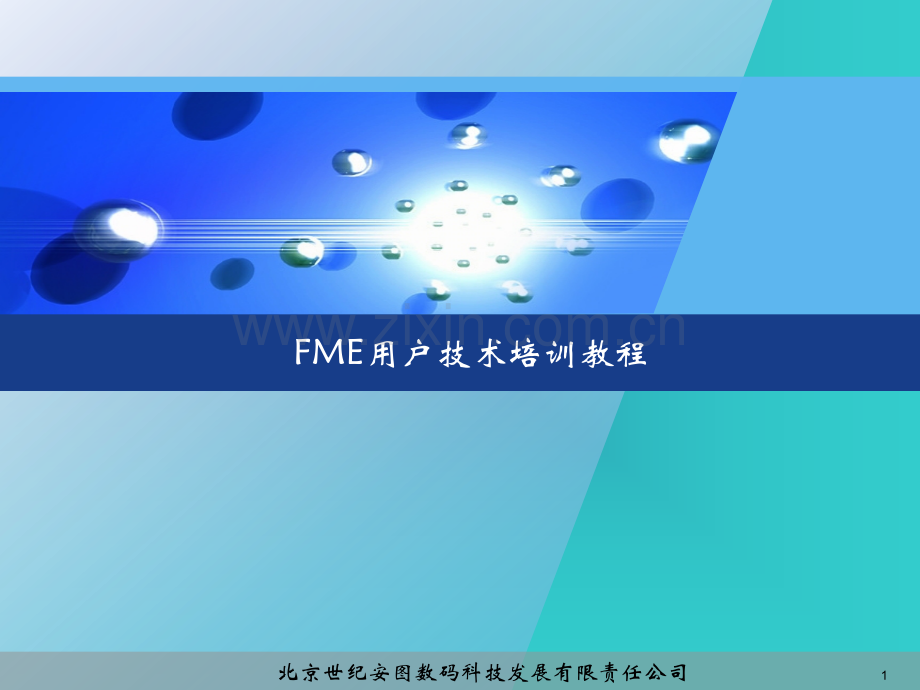

Fme用户完全培训教程PPT学习课件.ppt

FME用户技术培训教程北京世纪安图数码科技发展有限责任公司1培训内容FME软件介绍FME软件配置与安装2FME 基本功能及操作3FME重点函数介绍4FME案例分析51北京世纪安图数码科技发展有限责任公司2FME软件介绍uGIS互操作什么是互操作什么是互操作 在GIS领域，互操作简单来说：就是在地理信息解决方案的不同组成部分之间集成、或交换信息的能力。即使这些组成部分是由不同的单位或部门在不同的GIS平台上开发的，使用着不同 的CAD或GIS文件、空间数据库或属性数据库、或其它相关的来自于多个组织、不同类型的电子文档。互操作可能很简单只需要从一种GIS格式转换到另一种GIS格式；也可能非常复杂 需要将数据转换为用户或应用系统所要求的结构。换句话说，真正的GIS互操作应当是利用恰当的工具和技术、将地理空间数据进行交换和转化，以便用户能够尽量发挥所使用的地理信息系统软件的功能。北京世纪安图数码科技发展有限责任公司3FME软件介绍uGIS互操作现实生活中的现实生活中的GISGIS互操作互操作 地理和地理信息系统（GIS）从未像现在这样与我们的生活联系得如此紧密，同时，“地理信息系统互操作”也从未像现在这样被业界关注过。不论你是否喜欢，不论你是否意识到，“互操作”实际上就存在于我们的日常生活中。也许在旧石器时代无从谈论互操作，但在21世纪高科技的生活中却随处即是。如果你去过国外旅行，一定还会记得由于语言差异造成沟通困难的尴尬情形；而如果全世界都能用一种共同的语言进行交流，你就会理解什么是互操作了。如果刻在Samsung CD上的音乐只能在Samsung的播放器上才能播放，又会是怎样？幸亏在实现互操作方面，音乐CD早已经克服了这种障碍。还有，亚洲人第一次到美国时，往往会这么说：“哎呀要是带着我的电源插座转换器就好了！”这些都是互操作的例子。北京世纪安图数码科技发展有限责任公司4FME软件介绍uGIS互操作现实生活中的现实生活中的GISGIS互操作互操作 不论你是否喜欢，不论你是否意识到，互操作就存在于生活中，GIS领域也不例外。然而令人遗憾的是，地理信息行业还没有实现其他行业中那种程度的互操作。当然，近些年来地理空间互操作虽然看起来仍然可望而不可及，但也已经获得了巨大的发展动力。随着“地理空间信息大众化”的思想深入人心，随着获取地理空间信息逐渐成为公众应有的权力，随着各种组织和机构在发展开放标准上所做的工作，以及人们越来越多地使用SDI（空间数据基础设施）互操作工具，例如FME（要素处理引擎），GIS互操作将很快成为现实！北京世纪安图数码科技发展有限责任公司5FME软件介绍uGIS互操作互操作技术互操作技术 自从加拿大在20世纪80年代初期首次提出“地理空间数据基础设施”，其它国家如美国、英国、荷兰、澳大利亚和马来西亚等也先后加入这一行列中；最近印度也建立起“国家地理空间数据基础设施”。地理空间数据的重要性、地理空间数据基础设施与其它基础设施一样的必要性已经广为人知。在20世纪90年代早期，地理信息系统基本上是孤立的，没有 与其它业务相结合，用到的数据以基于文件的格式进行存储和优化，以便实现快速的读取。在一个单位的内部实现数据共享的程度受制于网络文件系统（NFS）的 能力，并且通常要求所有的应用软件都是从同一个软件公司购买。为了实现不同组织机构、不同软件系统之间数据的共享，必须使用这些GIS软件所提供的数据转换模块，或者是利用开发工具自行编写转换程序。然而，在这个高速发展的信息时代，政府部门或其它机构经常需要对各种自然灾害、环境和其它类似事件做出非北京世纪安图数码科技发展有限责任公司6FME软件介绍uGIS互操作互操作技术互操作技术 及时快速的反应，这就依赖于他们获得各种关键信息的能力；在分秒必争的紧要关头，能否迅速地获取必需的信息甚至是生死攸关。而现实的情况是：这些必需的信息如果不是无法获取，就是处于孤立的过时系统中、使用着各种不同的GIS格式。决策者往往陷于尴尬境地：一方面缺少进行准确决策所需要的信息，一方面还要 面对不同各种格式之间的互操作问题。这不仅突出了建立各级空间数据基础设施的急迫性，也突出了合适的SDI工具或技术来实现互操作的重要性，目的就是在适当的时间、以适当的形式、获得适当的信息。北京世纪安图数码科技发展有限责任公司7FME软件介绍u数据转换问题文件格式文件格式 传统的GIS平台的数据之间相互转换，只能通过各种公开的交换格式进行，如e00、dxf、wap、VCT 等等，不同的GIS平台之间的数据往往不能进行直接进行转换和共享，例如：有些GIS软件不能直接读取DWG文件格式的数据；数据转换的并发处理数据转换的并发处理 传统的GIS平台只能进行简单的数据转换，不能在数据进行转换的同时，对各类数据做必要的变换处理,例如：在数据进行转换的同时，不能对数据的属性进行处理、对数据的空间关系进行处理、对投影的转换等等；数据转换造成的损失数据转换造成的损失 传统的GIS平台在进行数据的相互转换时，容易造成数据的损失，例如：转换后数据的坐标精度不够、某些属性变成乱码、数据之间拓扑关系不正确等；北京世纪安图数码科技发展有限责任公司8FME软件介绍u数据转换问题数据转换的灵活性数据转换的灵活性 由于传统的GIS平台在进行数据转换时，不能做到对数据的并发处理，因此，GIS平台在数据转换时的灵活性还是个大问题，例如：数据字段对应关系的调整、业务需求的变化往往不能在数据转换时进行相应的调整和变化，只能先在GIS平台下完善后，再进行数据交换；数据格式的升级数据格式的升级 当一个GIS平台的数据格式升级或数据标准变化后，另一GIS平台往往不能正常读取升级后的数据；数据转换的效率数据转换的效率 根据数据转换的需求，需要程序员花大量的时间去编写代码和层层测试才能完善GIS平台的转换功能？而需求上的小变化则需要程序员辛苦地找到要调整的代码，然后层层测试；对于自已不会编写代码而需要软件公司进行维护的，也需要花上许多的时间等待；由些可见，在数据转换的效率上并不高。北京世纪安图数码科技发展有限责任公司9FME软件介绍uFME的解决办法FME是一套完整的访问空间数据的解决方案,可用于读写存储和转换各种空间数据。它能实现各类GIS及CAD格式的数据相互转换.以FME为中心实现超过100 种GIS及CAD空间数据格式,如DWG、DXF、DGN、ArcInfo Corvage、Shape File、ArcSDE、Oracle SDO等的相互转换；独立地直接浏览各种格式的空间数据,同时浏览图形、属性和坐标数据；提供为数据转换进行自定义的图形化界面,能够可视化定义从原始数据到目标数据的图形与属性的对应关系；将数据转换与丰富的GIS数据处理功能结合在一起如坐标系统转换、叠加分析、相交运算、构造闭合多边形、属性合并等；提供了FME Plug-in Builder API、FME Object API,用户可以为FME扩展新的数据格式,通过这些接口将FME嵌入到自己的应用系统中,实现方便的应用集成；北京世纪安图数码科技发展有限责任公司10FME软件介绍uFME的解决办法支持海量数据处理,大型的数据转换通过编写脚本及批处理模式高效运行,即使输入数据多达数千个甚至上万个文件。北京世纪安图数码科技发展有限责任公司11FME软件介绍u语义转换带来的变革在传统的GIS文件格式转换中，连接一个数据源到另一个数据源的是“窄通道”，属性数据和空间数据被强制从有限的数据模型通过；这个数据模型仅仅支持一些基本的概念，这使得它只能给数据增加少量价值，或者根本无法实现增值；但它为数据转换提供了简单快捷的方案。窄通道 转换 北京世纪安图数码科技发展有限责任公司12FME软件介绍u语义转换带来的变革FME实现了“语义转换”（宽通道转换），它的重点是按照最终用户或系统的要求改变数据的视图（changing the view of the data）。FME不是简单的从一种格式到另一种格式的转换，而是完全在一种通用格式上工作，并且注重提供各种模块（providing building blocks）来帮助用户操纵数据并转换为需要的形式，其中格式的改变只是数据转换过程中的极小部分工作。语义转换提供了一个引擎，能够分别对输入或输出数据重新进行定义。支持这个引擎的是FME所提供的一个非常丰富的数据模型，它比各种专用格式所支持的数据模型要更丰富，并且具有内部的一致性和扩展性，从而实现很高程度的数据重新定义。北京世纪安图数码科技发展有限责任公司13FME软件介绍u语义转换带来的变革语义转换 宽通道转换北京世纪安图数码科技发展有限责任公司14FME软件介绍u语义转换带来的变革由于提供了底层丰富的数据模型，以及强大的、与格式无关的、支持超过100种格式的空间数据转换引擎，完全可以说在FME中“CAD和GIS文件格式不再是麻烦”。除了格式转换能力之外，FME还通过其内置的“函数”（Functions）和“分类机”（Factories）提供了一系列的数据处理功能。这些功能可以用于在数据转换的过程中进行图形数据的操作（如构面和连线），或生成新的属性（如长度或 面积）。FME提供了超过65种函数（作用于单个空间对象）和超过47种分类机（每次作用于多个空间对象）。注：最新版本的FME早已不止这两个数字。北京世纪安图数码科技发展有限责任公司15FME软件介绍uFME软件产品FME有八个不同的套件版本，分别满足用户的不同需要。每个套件版本都包括三个核心组成部分：FME Workbench（工作台）、FME Universal Translator（通用转换器）、以及FME Universal Viewer（通用浏览器）。“FME通用转换器”是一个强大的数据转换软件，其界面支持数据的拖放，使用户可以很容易地实现数据的转换并存储成120多 种不同的格式（其中包括一系列OGC标准格式）。如果用户需要自定义数据转换过程，他们可以使用“FME工作台”，它提供了图形化的数据流编辑环境，使极 其复杂的数据处理任务都变得轻而易举。“FME通用浏览器”可以快速地浏览各种格式的数据，包括其中每个图形元素的全部资料。在利用FME工作台和FME 通用转换器执行转换之前，用户可以预览要转换的数据的属性信息和图形信息，能够预览数据是非常理想的。FME支持4400多种坐标系统，它们包括各种投影、椭球体和水准面参数。北京世纪安图数码科技发展有限责任公司16FME软件介绍uFME软件产品函数（Functions）和分类机（Factories）是FME提供给用户的基本模块，用于实现复杂的要素处理功能。函数提供了一种灵活的方式，能够在转换的同时对要素执行特定算法的操作，这有力地增强了FME的转换功能；分类机则使得FME可以对要素的集合进行处理。为了实现要素的格式转换，FME把空间要素看成是与二维或三维图形相关联的一组属性名称和属性值的集合。FME对属性的类型和属性值没有任何限定，属性名由一个或者多个ASCII字符组成。典型的FME数据转换由一系列规则进行控制，它们指定了数据转换的原则和变换操作。“映射文件”是 FME的语言，它可以通过多种方法生成，也可以使用记事本（Notepad）等简单的程序进行编辑。映射文件决定了数据转换过程中FME各个模块要执行的 操作。要素从原始系统到目标系统的变换完全是由语义映射文件中指定的规则所控制的。北京世纪安图数码科技发展有限责任公司17FME软件介绍uFME的构成北京世纪安图数码科技发展有限责任公司18FME软件介绍uFME的核心架构北京世纪安图数码科技发展有限责任公司19FME软件介绍uFME支持的格式北京世纪安图数码科技发展有限责任公司20培训内容FME软件介绍FME软件配置与安装2FME 基本功能及操作3FME重点函数介绍4FME案例分析51北京世纪安图数码科技发展有限责任公司21FME软件配置与安装uFME安装包下载FME Suite 安装包只有一个单一的应用程序。所有FME Suite 许可级别都使用同一个安装包，安装包和服务管理器可以在SAFE公司网站上进行下载，下载网站为：http:/ for safe software setup 向导窗口中，点击“Next”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司24FME软件配置与安装uFME软件服务管理器安装在FLEXm for safe software setup 窗口的“Folder”选项中，点击“Browse”按钮，选择管理器的安装路径，点击“Next”按钮。如下图所示：北京世纪安图数码科技发展有限责任公司25FME软件配置与安装uFME软件服务管理器安装在FLEXm for safe software setup 向导窗口中，点击“Install”按钮，进行软件安装，如下图所示：北京世纪安图数码科技发展有限责任公司26FME软件配置与安装uFME软件服务管理器安装在FLEXm for safe software setup 向导窗口中，点击“Install”按钮，进行软件安装，如下图所示：北京世纪安图数码科技发展有限责任公司27FME软件配置与安装uFME软件服务管理器安装在FLEXm for safe software setup 向导窗口中，点击“Finish”按钮，完成软件安装，如下图所示:北京世纪安图数码科技发展有限责任公司28FME软件配置与安装uFME软件服务管理器配置依次点击“开始“程序Safe SoftwareLauch LMTOOLS”,如下图所示：北京世纪安图数码科技发展有限责任公司29FME软件配置与安装uFME软件服务管理器配置在出现的“LMTOOLS by Macrovision Corporation”管理器窗口中，选择“Config Services”选项卡，如下图所示:北京世纪安图数码科技发展有限责任公司30FME软件配置与安装uFME软件服务管理器配置在“LMTOOLS by Macrovision Corporation”管理器窗口中的“Config Services”一栏的“Service Name”填上FME服务名，在“Path to the lmgd.exe file”一栏中，点击右边的“Browse”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司31FME软件配置与安装uFME软件服务管理器配置点击“Browse”按钮后，在“打开”窗口中，选择“Lmgrd.exe”文件所在的路径，点击“打开”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司32FME软件配置与安装uFME软件服务管理器配置在“LMTOOLS by Macrovision Corporation”管理器窗口的“Config Services”选择卡中，在“Path to the license file”一栏中，点击右边的“Browse”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司33FME软件配置与安装uFME软件服务管理器配置点击“Browse”按钮后，在“打开”窗口中，选择FME软件许可文件，文件后缀名以“.lic”或“.dat”结尾，点击“打开”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司34FME软件配置与安装uFME软件服务管理器配置在“LMTOOLS by Macrovision Corporation”管理器窗口中的“Config Services”选择卡中，在“Path to the degug file”一栏中，点击右边的“Browse”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司35FME软件配置与安装uFME软件服务管理器配置点击“Browse”按钮后，在“打开”窗口中，选择“safe.log”所在路径，点击“打开”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司36FME软件配置与安装uFME软件服务管理器配置在“LMTOOLS by Macrovision Corporation”管理器窗口中，点击“Save Service”按钮，在弹出的“保存提示对话框中”，选择“是(Y)”按钮，对所设置的服务进行保存，如下图所示：北京世纪安图数码科技发展有限责任公司37FME软件配置与安装uFME软件服务管理器配置在“LMTOOLS by Macrovision Corporation”管理器窗口中，选择“Start/Stop/Reread”选项卡，依次点击“Stop Server”,“ReRead License File”，“Start Server”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司38FME软件配置与安装uFME软件服务管理器配置点击“我的电脑”图标，依次进入“资源管理器”，“控制面板”，“管理工具”，点击“服务”图标，如下图所示：北京世纪安图数码科技发展有限责任公司39FME软件配置与安装uFME软件服务管理器配置在打开的“服务”窗口中，能够发现名为“FME License Server”的服务，在“状态”栏中，可以看见已启动，如下图所示：北京世纪安图数码科技发展有限责任公司40FME软件配置与安装uFME软件服务管理器配置如果“FME License Server”服务的“状态”栏中显示为空，这时，需要你手动启动“FME License Server”服务，如下图所示：北京世纪安图数码科技发展有限责任公司41FME软件配置与安装uFME软件服务管理器配置先点击“FME License Server”服务，然后点击左上角的 服务启动图标，则系动会启动“FME License Server”服务，如下图所示：北京世纪安图数码科技发展有限责任公司42FME软件配置与安装uFME软件安装FME软件的安装以FME 2009 为例进行讲解点击fme_install.exe可执行文件，在出现的“Welcome to FME 2009 Setup”窗口中，点击“Next”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司43FME软件配置与安装uFME软件安装在“License Agreement”窗口中，选择“I Agee”，并点击“Next”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司44FME软件配置与安装uFME软件安装在“Autodesk Software License Agreement”窗口中，选择“I Agee”，并点击“Next”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司45FME软件配置与安装uFME软件安装在“Destination Location”窗口中，选择右边的“Browse”按钮，在出现的“Select Destination Directory”对话框中，选择FME软件的安装目录，选择好安装目录后，点击“OK”按钮，回到“Destination Location”对话框后，点击“Next”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司46FME软件配置与安装uFME软件安装在“File Associations”窗口中，如果你想让FME软件打开你机器上没有安装的数据格式，选择“Yes”选项，当你选择“No”选项后，FME软件不能打开你没有安装的软件的数据格式，推荐选择“Yes”选项，并点击“Next”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司47FME软件配置与安装uFME软件安装在“Create Shortcuts”窗口中，直接点击“Next”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司48FME软件配置与安装uFME软件安装在“Canadian Nad83NAD27 Datum Shift Support”窗口中，直接点击“Next”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司49FME软件配置与安装uFME软件安装在“Usage Reporting”窗口中，直接点击“Next”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司50FME软件配置与安装uFME软件安装在“Installation Review”窗口中，直接点击“Install”按钮，FME软件安装向导将进行软件的安装，如下图所示：北京世纪安图数码科技发展有限责任公司51FME软件配置与安装uFME软件安装软件在安装过程中，请不要进行其它操作，整个过程可能会持续十几分钟，FME软件安装时间的长短视计算机硬件而定，如下图所示：北京世纪安图数码科技发展有限责任公司52FME软件配置与安装uFME软件安装软件完毕后，点击“Finish”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司53FME软件配置与安装uFME软件安装在出现“FME Licensing Wizard”窗口中，根据你的License文件许可，选择连接License服务的类型，点击“Next”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司54FME软件配置与安装uFME软件安装在出现的“FME Licensing Wizard”窗口中，在“License Server”文本框中输入你的License服务名，点击“Next”按钮，如下图所示：北京世纪安图数码科技发展有限责任公司55FME软件配置与安装uFME软件安装在出现的“FME Licensing Wizard”窗口中，我们会看见成功连接License服务，点击“Finish”按钮，退出“FME Licensing Wizard”窗口，如下图所示：北京世纪安图数码科技发展有限责任公司56培训内容FME软件介绍FME软件配置与安装2FME 基本功能及操作3FME重点函数介绍4FME案例分析51北京世纪安图数码科技发展有限责任公司57FME 基本操作uFME 软件学习方法 运用FME软件对数据进行转换和处理前，应对需要处理的数据进行必要的分析，主要从以下几个方面进行l数据的格式情况：需要处理的数据是GIS软件数据格式还是矢量软件格式，如果是GIS软件数据格式，有经验的话可以分析出是那一种GIS平台或矢量平台下的数据等；l数据的数学基础：需要处理的数据是否具有地理坐标系，如果有地理坐标系，在数据转换过程中是否对数据进行投影变换等；l数据的比例尺：需要处理的数据是否具有比例尺，如果有比例尺，在数据转换过程中，是否需要对比例尺进行处理等；l数据的拓扑情况：需要处理的数据是否建立空间拓扑关系，是否在FME进行数据转换过程，需要对原数据进行数据拓扑重构等；l数据的编码情况：需要处理的数据是否分层或按一定的编码进行组织，比如在CAD数据中，有些数据按一定的编码进行了分层，但数据没有属性，因此，有必要搞清楚原数据的编码情况；l在数据转换过程中，是否需要对原数据进行属性、图形、拓扑等的处理；北京世纪安图数码科技发展有限责任公司58FME 基本操作uFME 软件学习方法l根据最终对数据的需求，对源数据还要进行的其它特殊处理，分析出需要如何进行处理，最终的数据要达到什么的目的，如果数据处理的过程比较复杂，可以先写出具体的数据分析文档；然后运用建模工具画出详细的数据处理过程框架图，每个框架图内写出具体要对数据进行如何处理；l对照数据分析框架图的功能描述，在FME查找出具体的一个或几个函数，将一个或几个具体的函数连接起来，实现框架图中描述的功能；北京世纪安图数码科技发展有限责任公司59FME 基本操作uFME Universal Viewer(软件启动)使用Viewer 来浏览各文件的图形、属性和坐标系信息l依次进入“开始程序FMEFME Universal Viewer”,启动“FME Universal Viewer”软件，如下图所示：北京世纪安图数码科技发展有限责任公司60FME 基本操作uFME Universal Viewer(viewer界面)l首次进入到FME Universal Viewer 的工作界面，如下图所示：北京世纪安图数码科技发展有限责任公司61FME 基本操作uFME Universal Viewer(视图窗口)l视图窗口是空间数据显示区域，多个不同数据集的视图能同时在视图窗口中显示，如下图所示：北京世纪安图数码科技发展有限责任公司62FME 基本操作uFME Universal Viewer(显示控制窗口)l显示控制窗口显示了一个打开数据集的列表和它们不同的要素类型。不同的要素类型在同一个根目录树下被显示，相同要素类型的空间数据又按点、线、面、文本在同一个根目录树下进行显示。从整个数据集到单个的几何类型，都能通过目录树上的 选择按钮来控制它是否在视图中进行显示。同时显示控制窗口允许你调整要素类型的显示符号类型和改变要素显示顺序，下图所示：北京世纪安图数码科技发展有限责任公司63FME 基本操作uFME Universal Viewer(信息窗口)l当你在视图窗口中查询一个要素，这个要素的信息就被显示在信息窗口中。要素的信息包括要素类型、属型（用户和格式属性）、坐标系统和几何详细信息北京世纪安图数码科技发展有限责任公司64FME 基本操作uFME Universal Viewer(信息窗口)查询要素记录数：在视图窗口中，可以在上边拖曳出一个矩形区域查询选择多个要素。当有超过一个以上的要素记录被查询时，可以选择右边的向前按钮和向后按钮对要素进行选择和显示它的信息；要素类型：在下拉列表中显出了你在视图窗口中选中的要素类型；坐标系统：要素所属的坐标系统，假如要素的格式不支持坐标系统，则这个字段将成为空值；北京世纪安图数码科技发展有限责任公司65FME 基本操作uFME Universal Viewer(信息窗口)用户属性：数据集包含的name、parts、acres、points等，是用户自定义的属性FME属性：以“fme_”开头的属性是FME内部定义的要素属性，例如，“fme_color”属性是根据FME的内部定义方法定义的一个要素的颜色；格式属性：是源格式内部定义要素的属性信息，这是Mapinfo格式属性的一个例子，这里的格式属性使用了格式的定义方法定义了一个要素的颜色、坐标等；北京世纪安图数码科技发展有限责任公司66FME 基本操作uFME Universal Viewer(信息窗口)空间摘要：包含了要素的维度（2维或3维）详细信息、坐标数目、矩形范围（要素外接矩形左下角和右上角的坐标值）详细信息；坐标列表：一个要素所有坐标的完整列表，包含要素的节点序列号、X坐标值、Y坐标值、Z坐标值（如果要素是2维几何类型，则Z坐标值不显示）。北京世纪安图数码科技发展有限责任公司67FME 基本操作uFME Universal Viewer(日志窗口)l日志窗口：日志窗口显示与读数据和显示数据相关的信息，这些信息能让你确认读数据是否正确，无论你是打开数据集、视图空间或将数据集另保存为其它不同格式的数据集时，它能够显示统计和处理信息，当然，日志窗口还显示其它方面的信息，例如，当你使用测量工具条量算要素的长度时，同样的，在日志窗口中显示出相关的信息；北京世纪安图数码科技发展有限责任公司68FME 基本操作uFME Universal Viewer(状态工具条)l状态工具条：状态工具条显示Viewer的状态信息，例如：当一个数据集被打开时，它会显示Viewer正处于读取要素的状态，它还会显示Viewer处于显示屏上画数据集的状态，显示viwer处于等待用户输入的状态等等；北京世纪安图数码科技发展有限责任公司69FME 基本操作uFME Universal Viewer(菜单条)菜单条包括文件菜单、视图菜单、窗口菜单和帮助菜单。l文件菜单允许你处理管理任务，例如打开数据集、添加数据集和保存数据集等操作；l视图菜单允许你设置窗口工具栏、状态栏等的显示参数和视图中面节点、线节点等的显示参数；l窗口菜单允许你对视图窗口的叠放次序等进行调整；l帮助菜单包含了帮助文件和其它FME文档的链接；北京世纪安图数码科技发展有限责任公司70FME 基本操作uFME Universal Viewer(File菜单)lFile(文件)菜单：允许你处理管理任务，包含打开数据集、添加数据集和另存数据集、关闭视图、打开视图空间、保存视图空间、另存视图空间、关闭视图空间、打印、打印预览、打印设置、退出等功能；北京世纪安图数码科技发展有限责任公司71FME 基本操作uFME Universal Viewer(View菜单)lView(视图)菜单允许你对窗口（工具栏、状态栏等）的显示、视图（面节点、线节点等）的显示参数、刷新、重画等进行操作；北京世纪安图数码科技发展有限责任公司72FME 基本操作uFME Universal Viewer(View菜单)lView(视图)菜单中的windows(窗口)级联子菜单包含控制窗口工具栏、状态栏、信息窗口、日志窗口、显示控制窗口等功能；北京世纪安图数码科技发展有限责任公司73FME 基本操作uFME Universal Viewer(View菜单)lView(视图)菜单中的options(选项)级联子菜单包含标记面节点、线节点、文本节点，主题改变时重画、允许面填充、显示完整小数精度、显示所有坐标、调整声音事件、使用稳定缓冲等功能；北京世纪安图数码科技发展有限责任公司74FME 基本操作uFME Universal Viewer(View菜单)lView(视图)菜单中的refresh(刷新)子菜单允许在数据改变的情况下，重新加载改变后的数据同时刷新当前的视图；lView(视图)菜单中的refresh(刷新)子菜单允许在数据改变的情况下，对当前的视图中的图形数据进行重画操作；北京世纪安图数码科技发展有限责任公司75FME 基本操作uFME Universal Viewer(window菜单)lWindow(窗口)菜单允许你对视图窗口的叠放次序等进行调整,包含窗口层叠、平铺、排列图标等功能；北京世纪安图数码科技发展有限责任公司76FME 基本操作uFME Universal Viewer(help菜单)lHelp(帮助)菜单包含了帮助文件和其它FME文档的链接,包含FME Universal viewer帮助文档、支持和练习、FME用户社区、联系SAFE公司、关于FME Universal Viewer版本信息等功能；北京世纪安图数码科技发展有限责任公司77FME 基本操作uFME Universal Viewer(工具条)把光标放在一个工具上可以看到该工具的功能的一个简要描述，viewer工具条包括insert tools（插入工具条）、File tools （文件工具条）、View tools（视图工具条）、Query tools（查询工具条）、Refresh and Repaint tools（刷新和重画工具条）。北京世纪安图数码科技发展有限责任公司78FME 基本操作uFME Universal Viewer(工具条)linsert tools（插入工具条）包含打开数据集、添加数据集、保存数据集、关闭视图等功能；lFile tools （文件工具条）包含打开视图空间、保存视图空间、关闭视图空间等功能；lView tools（视图工具条）包含漫游、放大、缩小、缩放到选择要素、缩放到局部标记、缩放到全部数据范围、回复到前一缩放范围、前进到下一缩放范围等功能；lQuery tools（查询工具条）包含选择要素、测量距离等功能；lRefresh and Repaint tools（刷新和重画工具条）包含刷新视图（重载当前显示的数据集）、重绘视图（重画当前显示窗口中的数据集）；北京世纪安图数码科技发展有限责任公司79FME 基本操作uFME Universal Viewer(查看数据)l单击工具栏上的“Open Dataset（打开数据集）图标，如下图所示：北京世纪安图数码科技发展有限责任公司80FME 基本操作uFME Universal Viewer(查看数据)l在打开的Select Dataset to View（选择要查看的数据集）对话框中，单击格式浏览按钮 ，如下图所示：北京世纪安图数码科技发展有限责任公司81FME 基本操作uFME Universal Viewer(查看数据)l在打开Format Gallery对话框中，向下滚动格式列表直到看到你需要的数据格式，如下图所示：北京世纪安图数码科技发展有限责任公司82FME 基本操作uFME Universal Viewer(查看数据)l你可以通过在“Search文本框”输入格式的名称的起始几个字母快速过滤Format Gallery（格式列表）中显示的格式。例如：你可以输入dwg，在格式列表中会自动列出与DWG几个字母相匹配的的数据格式类型，这时，选中你需要的数据格式，并点击“OK”按钮，返回“Select Dataset to View”对话框，如下图所示：北京世纪安图数码科技发展有限责任公司83FME 基本操作uFME Universal Viewer(查看数据)l返回“Select data to view”对话框后，点击“Dataset Browse”（数据集浏览）按钮选择，打开“文件浏览”窗口，在“文件”浏览窗口中选择需要浏览的数据，点击“打开”按钮并返回“Select data to view”对话框，如图所示：北京世纪安图数码科技发展有限责任公司84FME 基本操作uFME Universal Viewer(查看数据)l返回“Select data to view”对话框后，点击“settings”（设置）按钮，打开“Autocad settings”对话框，将“Group Entites by”中的“Layer Name”选项选中，将“Blocks”设置为不选中的状态，点击“OK”按钮返加“Select data to view”对话框，如图所示：北京世纪安图数码科技发展有限责任公司85FME 基本操作uFME Universal Viewer(查看数据)l在返回“Select Dataset to View”对话框中，单击“OK”按钮，系统就会读取数据并将数据显示在视图中，如下图所示：北京世纪安图数码科技发展有限责任公司86FME 基本操作uFME Universal Viewer(查看数据)l系统读取dwg数据并将数据显示在视图中的效果1，如下图所示：北京世纪安图数码科技发展有限责任公司87FME 基本操作uFME Universal Viewer(查看数据)l系统读取dwg数据并将数据显示在视图中的效果2，如下图所示：北京世纪安图数码科技发展有限责任公司88FME 基本操作uFME Universal Viewer(查看数据)l系统读取dwg数据并将数据显示在视图中的效果3，如下图所示：北京世纪安图数码科技发展有限责任公司89FME 基本操作uFME Universal Viewer(浏览属性数据)l选择工具栏上的 “选择要素”工具，点击它使视图处于Inform 模式。如下图所示。北京世纪安图数码科技发展有限责任公司90FME 基本操作uFME Universal Viewer(浏览属性数据)l点击你想要查询的要素（可以选择一个或多个要素），例如，想要查询文本要素“碧水苑”在视图中，直接点击文本要素“碧水苑”，如下图所示。北京世纪安图数码科技发展有限责任公司91FME 基本操作uFME Universal Viewer(浏览属性数据)l文本要素“碧水苑”被选中后会变为“绿色”，同时，属性在右边的“信息”窗口中被显示，如下图所示。北京世纪安图数码科技发展有限责任公司92FME 基本操作uFME Universal Viewer(浏览属性数据)l“信息”窗口被分为上、下两个子窗口，上边窗口显示要素的属性信息（包括要素的要素个数据记录、要素类型、坐标系统、属性名称与属性值等内容），下边的窗口显示要素的空间信息，（包括图形类型、坐标值等内容）如下图所示。北京世纪安图数码科技发展有限责任公司93FME 基本操作uFME Universal Viewer(浏览属性数据)l如果你选择了多个要素，你可以在Feature一栏中
