CAD教程-CAD2008基础教程-自学入门教程PPT学习课件.ppt

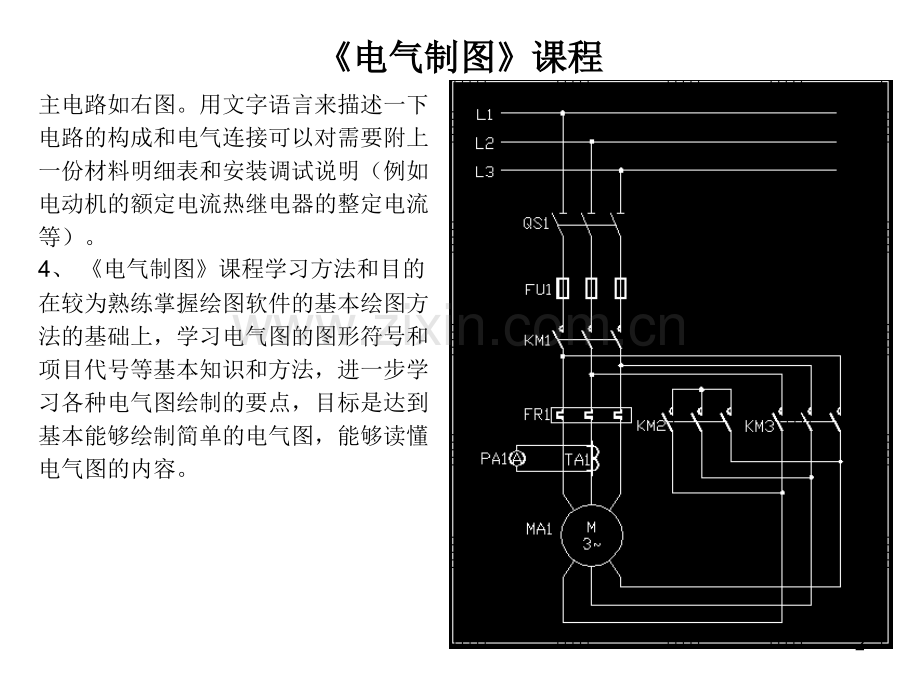

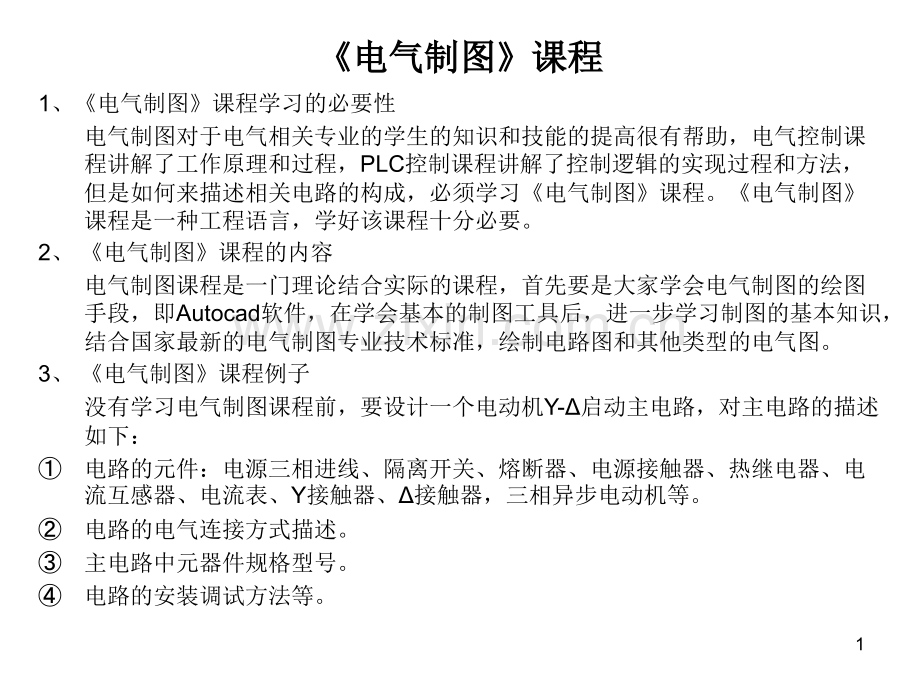

电气制图电气制图课程课程1、电气制图课程学习的必要性电气制图对于电气相关专业的学生的知识和技能的提高很有帮助，电气控制课程讲解了工作原理和过程，PLC控制课程讲解了控制逻辑的实现过程和方法，但是如何来描述相关电路的构成，必须学习电气制图课程。电气制图课程是一种工程语言，学好该课程十分必要。2、电气制图课程的内容电气制图课程是一门理论结合实际的课程，首先要是大家学会电气制图的绘图手段，即Autocad软件，在学会基本的制图工具后，进一步学习制图的基本知识，结合国家最新的电气制图专业技术标准，绘制电路图和其他类型的电气图。3、电气制图课程例子没有学习电气制图课程前，要设计一个电动机Y-启动主电路，对主电路的描述如下：电路的元件：电源三相进线、隔离开关、熔断器、电源接触器、热继电器、电流互感器、电流表、Y接触器、接触器，三相异步电动机等。电路的电气连接方式描述。主电路中元器件规格型号。电路的安装调试方法等。1电气制图电气制图课程课程主电路如右图。用文字语言来描述一下电路的构成和电气连接可以对需要附上一份材料明细表和安装调试说明（例如电动机的额定电流热继电器的整定电流等）。4、电气制图课程学习方法和目的在较为熟练掌握绘图软件的基本绘图方法的基础上，学习电气图的图形符号和项目代号等基本知识和方法，进一步学习各种电气图绘制的要点，目标是达到基本能够绘制简单的电气图，能够读懂电气图的内容。2第第1 1章章AutoCAD2008AutoCAD2008使用使用第1节AutoCAD2008安装第2节AutoCAD常用命令第3节AutoCAD辅助工具第4节AutoCAD图形编辑第5节AutoCAD图层第6节AutoCAD标注第7节文字和表格第8节绘图练习第9节图形文件输出3第一节AutoCAD2008安装1.1.1选择安装方式1.1.2安装向导1.1.3选择文件1.1.4许可协议1.1.5个性化设置1.1.6查看配置1.1.7启动安装1.1.8安装完成1.1.9启动程序1.1.10产品激活1.1.11输入序列号1.1.12输入激活码1.1.13激活完成1.1.14启动程序1.1.16模型空间背景色选择1.1.17工作空间选择1.1.18AutoCAD208界面1.1.19菜单栏(1)1.1.20菜单栏(2)1.1.21菜单栏(3)41.1.1选择安装方式1.打开AutoCAD2008文件夹或启动AutoCAD2008光盘文件。2.双击Setup文件，进入安装过程。51.1.2安装向导3.安装向导自动启动。61.1.3选择文件4.选择安装文件。71.1.4许可协议5.接受许可协议。81.1.5个性化设置6.个性化设置。91.1.6查看配置7.系统配置。101.1.7启动安装8.安装开始。111.1.8安装完成9.安装结束。121.1.9启动程序10.双击桌面图标或单击开始-程序-Autodesk-AutoCAD 2008-启动程序。桌面图标双击启动开始菜单图标单击启动131.1.10产品激活11.产品激活对话框。141.1.11输入序列号12.输入产品的序列号。151.1.12输入激活码13.输入产品的激活码。161.1.13激活完成14.完成激活。171.1.14启动程序15.程序启动。181.1.15文件保存格式16.文件保存格式选为AutoCAD2004格式，便于其它版本共享文件。191.1.16模型空间背景色选择17.模型空间背景色默认黑色，也可以选择白色，图线颜色自动改变。201.1.17工作空间选择18.工作空间选择为AutoCAD经典。211.1.18AutoCAD2008界面221.1.19菜单栏(1)文件文件下拉菜单编辑编辑下拉菜单视图视图下拉菜单插入插入下拉菜单231.1.20菜单栏(2)格式格式下拉菜单工具工具下拉菜单绘制下拉菜单标注标注下拉菜单241.1.21菜单栏(3)修改修改下拉菜单窗口窗口下拉菜单25第二节AutoCAD常用命令1.2.1AutoCAD基本操作1.2.2坐标系统、点样式和点绘制1.2.3直线绘制1.2.4多段线绘制1.2.5矩形绘制1.2.6多边形绘制1.2.7圆及圆弧绘制1.2.8椭圆及椭圆弧绘制1.2.9圆环绘制1.2.10样条曲线绘制1.2.11图案填充1.2.12图块使用261.2.1AutoCAD基本操作1.文件创建创建方法1：文件菜单-新建创建方法2：标准工具栏-新建创建方法3：命令行-new-“enter键”选择样板文件-打开-创建Drawing1.dwg271.2.1AutoCAD基本操作2.打开文件选择文件-单击打开按钮打开方法1：文件菜单-打开打开方法2：标准工具栏-打开打开方法3：命令行-open-“enter键”28保存文件分两种情况：第一种如前述，另存为；第二种为直接保存，不提示文件名输入。1.2.1AutoCAD基本操作3.保存文件输入文件名-保存文件保存方法1：文件菜单-保存保存方法2：标准工具栏-保存保存方法3：命令行-save-“enter键”291.2.1AutoCAD基本操作4.命令使用AutoCAD命令的输入有三种途径：（1）鼠标选取下拉菜单中的操作。（2）鼠标单击工具栏的相应图标。（3）通过键盘在命令行输入相应的命令。例如前面讲的：文件的创建过程所使用的三种方法。鼠标选取下拉菜单中的操作鼠标单击工具栏的相应图标键盘在命令行输入命令AutoCAD命令执行完成或中途需要退出时可以按Esc键执行。301.2.2坐标系统、点样式和点绘制1、AutoCAD坐标系统：世界坐标系（WCS）和用户坐标系（UCS）。2、坐标类型：3、坐标使用：4、状态行DYN（动态输入）”有三个组件：指针输入、标注输入和动态提示。详细内容参见：AutoCAD2008用户手册创建和修改对象使用精度工具使用“动态输入”。坐标绝对坐标相对坐标绝对直角坐标绝对极坐标相对直角坐标相对极坐标绝对直角坐标绝对极坐标（X，Y）（）相对直角坐标相对极坐标（X，Y）（点点。（3）使用POINT命令行输入。8、点绘制类型：单点、多点、定数等分点、定距等分点四种。（1）单点：见图（2）多点：见图（3）定数等分点：见图（4）定距等分点：见图9、定数等分点和定距等分点区别：（1）定数等分是对给定长度的线段进行等分，等分的个数是点数加1。（2）定距等分是对给定长度的线段，按指定长度进行等分，可能最后一段尺寸不是定距值。331.2.3直线绘制1、直线绘制的方法：（1）鼠标单击绘图工具面板直线图标。（2）下拉菜单绘图直线。（3）命令行输入LINE（或别名L）。2、直线绘制步骤：采用上述三种方法进入直线绘制状态后，输入坐标值可定义起点，再输入坐标值，可定义一段直线，可以继续绘制下一段线，亦可以按Esc键完成退出，还可以按C，使最后一个点和起点重合，形成封闭多边形。3、直线绘制细节介绍：(用动态光标输入方法和键盘配合数值输入进行绘图）4、直线练习：用命令行输入方法从（0，0）点绘制一个100200的矩形，记录步骤。（1）图中加锁部分的尺寸为已经锁定，键盘或鼠标输入。（2）数值输入框的切换，使用Tab键。341.2.4多段线绘制1、多段线绘制绘制方法：（1）鼠标单击绘图工具面板多段线图标。（2）下拉菜单绘图多段线。（3）命令行输入PLINE（或别名PL）。（4）结合命令行提示输入相关信息和操作，直至完成。2、多段线参数：多段线指多个直线或圆弧相连接的线段组合。可以进一步设定的选取的命令有圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）。结合绘制图形要求进一步选取。3、工程图箭头绘制方法。（1）鼠标指定第一点。（2）输入箭杆长度30.（3）指定下一段线宽5.（4）指定端点宽度0.（5）指定箭头长度20.351.2.4多段线绘制4、多段线绘制绘制等边三角形：5、练习：使用多段线绘制方法，绘制双向箭头，并描述绘制过程。361.2.4多段线绘制5、多段线绘制绘制长孔：6、练习：使用多段线绘制方法，绘制热继电器元件，并描述绘制过程。371.2.5矩形绘制1、矩形绘制方法：（1）鼠标单击绘图工具面板矩形图标。（2）下拉菜单绘图矩形。（3）命令行输入RECTANGLE(或RECTANG）（别名REC）。（4）结合命令行提示输入相关信息和操作，直至完成。2、绘制矩形相关参数：倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W），根据需要，结合命令行的参数进一步设定。可以鼠标直接在屏幕上选取第一点和第二点绘制矩形。3、绘制矩形：381.2.5矩形绘制4、圆角边线一定宽度矩形绘制方法：5、倒角边线一定宽度矩形绘制方法：391.2.6多边形绘制1、多边形绘制（1）鼠标单击绘图工具面板正多边形图标。（2）下拉菜单绘图多边形。（3）命令行输入POLYGON（别名POL）。2、绘制正多边形参数：（1）边数选择：3-1024.（2）中心或边选择。（3）圆内接或外切选择。（4）输入半径。3、绘制正八边形步骤。401.2.7圆及圆弧绘制1、圆绘制方法：（1）鼠标单击绘图工具面板圆形图标。（2）下拉菜单绘图圆。（3）命令行输入CIRCLE（别名C）。2、圆绘制参数：（1）指定圆形绘制方法，默认为圆心。（2）选择半径或直径。（3）绘制方法还有三点3P、两点2P等。3、圆形绘制：绘制圆具体方法411.2.7圆及圆弧绘制4、圆绘制方法：（1）三点圆绘制（2）相切、相切、相切圆绘制注：该命令必须通过绘图圆相切、相切、相切调用。用鼠标选取第一点、第二点、第三点。421.2.7圆及圆弧绘制1、圆弧绘制方法：（1）鼠标单击绘图工具面板圆弧图标。（2）下拉菜单绘图圆弧。（3）命令行输入ARC（别名A）。2、圆弧绘制类型：共有10种。如右图。3、圆弧基本绘制方法：绘制圆具体方法绘制圆弧具体方法431.2.8椭圆及椭圆弧绘制1、椭圆绘制方法：（1）鼠标单击绘图工具面板椭圆图标。（2）下拉菜单绘图椭圆。（3）命令行输入ELLIPSE（别名EL）。2、端点、端点、半轴长度绘制椭圆。3、中心、端点、半轴长度绘制椭圆。441.2.8椭圆及椭圆弧绘制1、椭圆弧绘制方法：（1）鼠标单击绘图工具面板椭圆弧图标。（2）下拉菜单绘图椭圆圆弧。（3）命令行输入ELLIPSE（别名EL）A。2、中心、端点、半轴长度、起始角、终止角绘制椭圆弧。注：椭圆弧是在椭圆命令下执行圆弧（A），图中虚线为使用椭圆弧工具自动生成。451.2.9圆环绘制1、圆环绘制方法：（1）下拉菜单绘图圆环。（2）命令行输入DONUT（别名DO）。2、圆环绘制参数：（1）内径（需要实体填充时，设置为零）（2）外径3、圆环绘制过程：（如图）4、圆环可以作为电气连接接点使用：461.2.10样条曲线绘制1、样条曲线绘制方法：（1）鼠标单击绘图工具面板样条曲线图标。（2）下拉菜单绘图样条曲线。（3）命令行输入SPLINE（别名SPL）。2、样条菜单：（如图）3、绘制步骤：471.2.11图案填充1、图案填充方法：（1）鼠标单击绘图工具面板图案填充图标。（2）下拉菜单绘图图案填充。（3）命令行输入BHATCH。2、绘制过程：3、注意：（1）绘制完成后可以使用鼠标右键进行图案编辑。（2）封闭区域先标文字，然后填充图案。481.2.12图块使用1、图块定义：（1）定义块属性：（如图）（2）定义块：图块创建菜单491.2.12图块使用2、图块插入：在插入“接触器”块时，提示：输入接触器代号（默认KM1）3、练习：设计如下断路器和按钮图块（定义图块属性和块定义），并插入图纸中。断路器按钮50第三节AutoCAD辅助绘图工具3.1草图设置3.2捕捉和栅格3.3正交模式3.4极轴追踪3.5对象捕捉和对象追踪3.6图形显示控制513.1草图设置1、图形状态栏：鼠标指此栏中的按钮，点击右键，进入草图设置对话框。2、草图设置菜单栏：如下图，选中草图设置，进入草图设置对话框。3、草图设置对话框：如右图523.2捕捉和栅格1、捕捉和栅格定义：（1）捕捉：可设定光标移动的定位点。（2）栅格：屏幕上设置栅格点，相当于坐标纸的栅格。2、启用栅格：栅格启用后，屏幕上有栅格点显示，便于捕捉。3、捕捉和栅格距离设定：X、Y两个方向均需设置，根据电气符号特点，设置为0.5mm。4、捕捉功能启用：捕捉功能使屏幕光标点始终跟踪相应的点。533.3正交模式1、正交模式：图形状态行上有正交模式开关，按下开启正交绘图模式。2、使用正交模式：需绘制的图形的线段都是平行与x轴或y轴，可以使用正交绘图模式。在此模式下，配合鼠标位置，可以沿X或Y方向绘制直线段，线段长度可以使用键盘输入或动态跟踪输入，从而进行高效绘图。3、正交模式实例：543.4极轴追踪1、极轴追踪：在启用极轴追踪后，绘图时光标可以按增量角及其倍数进行跟踪。2、可以最加附加的增量角度进行极轴追踪。3、极轴追踪配合动态输入和键盘输入可以进行高效的绘图。4、实例：553.5对象捕捉和对象追踪1、对象捕捉：对象捕获模式选中的特征，在绘制图形时可以直接使用。2、和对象追踪：对象追踪可以预先追踪到特征点，形成光标矢量，便于绘图。3、捕捉与追踪使用：563.6图形显示控制1、图形显示控制：图形在屏幕当中显示的尺寸大小可以进行控制。图形本身的尺寸并未改变。2、可以对视图进行缩放、平移、鸟瞰、全屏显示等操作。3、视图工具栏图标：4、可以使用缩放状态后，可以鼠标右键进行快捷切换状态。5、大型项目较为复杂的图形，可以采用鸟瞰图来实现局部定位查看。6、格式菜单图形界限对视图区域有影响。7、可以进入全屏查看模式，点击进入，Esc退出。（屏幕右下角）57第四节AutoCAD图形编辑4.1对象选择4.2删除、移动、旋转和对齐4.3复制、阵列、偏移和镜像4.4修剪和延伸4.5缩放、拉伸和延长4.6倒角和圆角4.7打断、合并和分解4.8夹点编辑584.1对象选择1、对象选择:图线有两种状态，选中和未选中。2、对象选择模式等设置：工具选项选择集配置选择用拾取框的大小和夹点的大小。拾取框大可以快速选择对象，但对于排列比较紧凑的对象无法正确选取。3、对象选择方法：（1）鼠标点击拾取框选择。（2）矩形窗口选择（3）矩形窗口相交选择（4）全部选择（5）快速过滤选择4、窗口选择和窗口相交选择：选择窗口左上至右下的矩形为窗口选择，选择矩形窗口为右下至左上为窗口相交择。594.1对象选择5、对象选择状态：对象选中后，显示其夹点。可以进行编辑等操作。6、对象快速过滤选择：根据过滤的特征（本例为线型）将符合特征的线段等包括在选择集内。附加到当前选择集内。应用的范围可以采用矩形窗口选择后的图形范围内进行快速选择，也可以对整张图纸进行过滤选择。604.2删除、移动、旋转和对齐1、删除：（1）命令调用方法：工具面板选择删除。菜单栏修改删除。命令行ERASEDEL键盘按键删除。（2）使用方法：先使用选择对象的方法，选中删除对象，再调用删除命令。先选择删除命令，然后选择删除对象进行逐一删除。退出删除命令可以按Esc键、Enter键和空格键。2、移动（1）命令调用方法：工具面板选择移动。菜单栏修改移动。命令行MOVE直接拖拽。（2）使用方法：先使用选择对象的方法，选中移动对象，再调用移动命令。先选择移动命令，然后选择移动对象进行移动。修改工具614.2删除、移动、旋转和对齐3、旋转（1）命令调用方法：工具面板选择旋转。菜单栏修改旋转。命令行ROTATE（别名RO）（2）使用方法：先使用选择对象的方法，选中旋转对象，再调用旋转命令。先选择选择命令，然后选择旋转对象进行旋转。按照旋转命令行提示进行其他类型的旋转。4、对齐（1）命令调用方法：菜单栏修改三维对象对齐。命令行ALIGN（别名AL）修改工具菜单工具624.3复制、阵列、偏移和镜像1、复制（1）命令调用方法：工具面板选择复制。菜单栏修改复制。命令行COPY（别名CO）鼠标右键快捷菜单复制。（2）使用方法：先使用选择对象的方法，选中复制对象，再调用复制命令。先选择复制命令，然后选择复制对象进行复制。按照复制命令行提示进行下一步操作。如带基点复制等。2、阵列（1）命令调用方法：工具面板选择阵列。菜单栏修改阵列。命令行ARRAY（别名AR）（2）使用方法：先使用选择对象的方法，选中阵列对象，再调用阵列命令。先选择阵列命令，然后选择阵列对象进行阵列操作。按照阵列选项面板提示进行下一步操作。圆形阵列和矩形阵列。修改工具634.3复制、阵列、偏移和镜像3、偏移（1）命令调用方法：工具面板选择偏移。菜单栏修改偏移。命令行OFFSET。（2）使用方法：先使用选择对象的方法，选中偏移对象，再调用偏移命令。先选择偏移命令，然后选择偏移对象进行偏移操作。按照偏移命令行提示进行下一步操作。4、镜像（1）命令调用方法：工具面板选择镜像。菜单栏修改镜像。命令行MIRROR（别名MI）修改工具644.3复制、阵列、偏移和镜像（2）使用方法：先使用选择对象的方法，选中镜像对象，再调用镜像命令。先选择镜像命令，然后选择镜像对象进行镜像操作。按照镜像命令行提示进行下一步操作。5、实例：修改工具654.4修剪和延伸1、修剪（1）命令调用方法：工具面板选择修剪。菜单栏修改修剪。命令行TRIM（别名TR）（2）使用方法：先使用选择对象的方法，选中修剪对象，再调用修剪命令。先选择修剪命令，然后选择修剪对象。用修剪对象作为剪切边（边界）对被修剪对象进行修剪。（3）实例：首先矩形作边界修剪两个圆，其次，两个圆作边界修剪矩形。664.4修剪和延伸2、延伸：将需要延伸的对象延伸至指定边界。（1）命令调用方法：工具面板选择延伸。菜单栏修改延伸。命令行EXTEND（别名EX）。（2）使用方法：先使用选择对象的方法，选中延伸边界，再调用延伸命令。先选择延伸命令，然后选择延伸边界和对象。用选择的对象作为延伸边（边界）对被延伸对象进行延伸。（3）实例：选择直线延伸边界，圆弧上端点延伸至直线，圆弧下端点延伸至直线。674.5缩放、拉伸和延长1、缩放：（1）命令调用方法：工具面板选择缩放。菜单栏修改缩放。命令行SCALE（别名SC）。鼠标右键菜单选择缩放。（2）使用方法：先使用选择对象的方法，选中缩放对象，再调用缩放命令。先选择缩放命令，然后选择缩放对象进行缩放操作。设定缩放基点、缩放比例等进行下一步操作。可以在原有对象的保留基础上，生成一个缩放的新对象。（3）实例：684.5缩放、拉伸和延长2、拉伸：（1）命令调用方法：工具面板选择拉伸。菜单栏修改拉伸。命令行STRETCH（别名S）。（2）使用方法：先使用选择对象的方法，选中拉伸对象，再调用拉伸命令。先选择拉伸命令，然后选择拉伸对象进行拉伸操作。设定拉伸基点、拉伸偏移等进行下一步操作。（3）拉伸实例：694.5缩放、拉伸和拉长3、拉长：对线段或圆弧长度修改，轨迹方向不变。（1）命令调用方法：菜单栏修改拉长。命令行LENGTHEN（别名LEN）。（2）使用方法：先使用选择对象的方法，选中拉长对象，再调用拉长命令。先选择拉长命令，然后进行拉长操作。拉长操作按命令行提示操作（3）拉伸实例：704.6倒角和圆角1、倒角：（1）命令调用方法：工具面板选择倒角。菜单栏修改倒角。命令行CHAMFER（别名CHA）。（2）使用方法：设定倒角距离1和距离2。选择两条线段执行倒角。注意倒角距离指X轴向和Y轴向距离。714.6倒角和圆角1、圆角：（1）命令调用方法：工具面板选择圆角。菜单栏修改圆角。命令行FILLET。（2）使用方法：设定圆角半径。选择两条线段执行圆角。724.7打断、合并和分解1、打断（1）命令调用方法：工具面板选择打断。菜单栏修改打断。命令行BREAK（别名BR）。（2）使用方法：打断和打断于点分别使用不同场合。选择要打断的对象，然后选择打断点。734.7打断、合并和分解2、合并（1）命令调用方法：工具面板选择合并。菜单栏修改合并。命令行JOINT。（2）使用方法：选择源对象，调用合并命令，选择需要合并的对象。最终对象为新的源对象。744.7打断、合并和分解3、分解（1）命令调用方法：工具面板选择分解。菜单栏修改分解。命令行EXPLODE。（2）使用方法：选择对象，调用分解命令。调用分解命令，选择对象。对图块可以进行分解。（3）分解实例：754.8夹点编辑1、夹点：图形对象上的特征点，选中图形后，夹点为蓝色框。2、夹点编辑：通过拖拽方式可以进行图形的拉伸、移动、旋转、缩放和镜像等。3、直线段平移、拉伸：4、圆弧多重拉伸：5、椭圆旋转复制：注意：夹点的使用步骤，先选中对象，点相应夹点，鼠标右键弹出菜单选择相应操作。76第五节AutoCAD图层1、图层创建与设置：（1）图层特点：复杂图形，根据功能划分，可以绘制在不同的图层上。各图层具有相同的坐标系、图形界限、显示缩放比例等，只有当前图层可以进行图形绘制。可以进行图层的打开、关闭、冻结、解冻、锁定与解锁等操作。（2）图层特性管理器：打开图层管理器的方法：选择菜单栏格式图层工具栏或选项面板打开。命令行输入LAYER（别名LA）。（3）创建新图层：（4）图层特性：（5）当前图层：（6）删除图层：77第五节AutoCAD图层关闭安防图层和照明图层（5）当前图层：设置为当前图层才可以编辑使用。（6）删除图层：0层和点定义层不可删除，其它层在没有图形的情况下，可以删除。注意：图层的使用要建立一定的规则，必须将该图层当中的图形、文字与其它层分开，便于使用和管理。78第五节AutoCAD图层2、图层管理：（1）打开和关闭图层：关闭的图层，不可显示或打印。（2）冻结和解冻图层：被冻结的图层，不可显示、打印和重生成图形。（3）锁定和解锁图层：锁定图层后，该图层上的图形不可移动和编辑，可显示。（4）图层打印打开和关闭：特性管理器中设置为打印或不可打印。（5）保存和恢复图层设置：图层打开、关闭图层冻结、解冻图层锁定、解锁图层默认颜色图层默认线型图层打印开关图层名称79第六节AutoCAD标注1、创建和设置标注样式：标注样式管理器：（1）新建标注样式：（2）设置标注样式80第六节AutoCAD标注（2）设置标注样式：81第六节AutoCAD标注2、标注尺寸：（1）线性标注：两点的水平或垂直测量值。（2）对齐标注：任意两点连线测量值。（3）弧长标注：用于标注圆弧线段或多段线圆弧线段部分的弧长（4）坐标标注：创建绝对坐标值。（5）半径标注：标注圆或圆弧的半径。（6）折弯标注：用于标注半径较大的圆或圆弧的半径。（7）直径标注：标注圆或圆弧的直径。（8）角度标注：两条线或三个点之间的夹角。（9）基线标注：同一标注基准的标注。（10）连续标注：创建一系列首尾相连的标注。（11）标注间距：调整平行线或角度的间距。（12）标注打断：标注或尺寸界线相交时，打断尺寸线或尺寸界线。（13）多重引线：标注引线和注释文本。（14）形位公差：形状和位置的偏差允许范围。（15）圆心标注：圆、圆弧的圆心标记或中心线。82第六节AutoCAD标注（16）折弯线性：图形打断部分的尺寸标注。（17）快速标注：创建和编辑一系列标注。3、编辑标注：（1）编辑标注：编辑标注有默认、倾斜、新建、旋转。（2）编辑标注文字：移动或旋转标注文本。（3）替代标注：指定值代替测量值。（4）更新标注：已标注尺寸采用新标注样式更新。（5）标注关联：标注间相互管理或约束。83第七节文字和表格1、设置文字样式：（1）当前文字样式：当前使用的文字样式。（2）样式：可供选用的已有文字样式。（3）字体：字体和尺寸选择。（4）效果：字体宽度系数等设置。84第七节文字和表格2、创建和编辑文字：（1）创建单行文字：单行文字选中状态。（2）创建多行文字：（3）编辑文字：双击单行或多行文字，进入文字编辑状态。进行多行文字字体高度、宽度等设置和文字内容的编辑。85第七节文字和表格3、设置表格样式：（1）新建表格样式：86第七节文字和表格（2）修改表格样式：87第七节文字和表格4、创建和编辑表格：（1）创建表格：88第七节文字和表格（2）编辑表格：89第八节绘图练习1、绘图操作的一般流程：（1）启动应用程序：通过桌面图标或开始菜单启动Autocad2008（或其他版本）。（2）设置适合自己绘图的工作环境。一般选择AUTOCAD经典。（3）通过格式菜单选择和设置相关内容。设置的内容有：单位精度、图形界限、图层、文字样式、标注样式等。（4）通过工具菜单进入选项，设置栅格、捕捉、坐标、追踪等项目。（5）保存工程项目模板。保存格式为.dwt文件，以后可以直接使用模板文件新建图形文件，保持上述设置内容。（6）使用模板文件新建图形文件，采用已经介绍过的具体方法绘制图形，进行标注，建立材料明细、接线图等。（7）打印输入最终项目文件。输出的文件可以是纸质文件，也可以是PDF便携式技术文档，便于使用。2、典型图形的绘制：（1）电气控制箱的绘制：电气控制箱的绘制包括电气控制箱体的外观尺寸、结构细节、面板开孔尺寸、内部电路图、外部端子接线图、内部元件布置图等。本节重点介绍：电气控制箱外观图、面板开孔图的绘制。电气控制箱外观尺寸，从需要标注的尺寸看，应该包括：长度、宽度、深度、开门的方向等细节内容。90第八节绘图练习电气控制箱外观图：绘制外形300*400矩形，绘制铰链和门锁，绘制指示灯，绘制按钮，标注高度、宽度和深度尺寸。91第八节绘图练习内部元件布置图：按照箱体内部空间，排列和布置元器件。原则：操作元件（开关、断路器等）放置最上层，中间层位接触器等元件，下部放置热元件，最下层放置进出线端子。元器件布置，一般按照实际主电路或控制电路接线的顺序，自上到下排列。元器件二次线路和一次线路尽量在线槽的不同部分布置。接线的方法，参照元器件说明书，按照电工工艺学的要求进行导线连接等具体操作。92第九节图形文件输出AutoCAD图形文件的输出形式有多种：以上文档的生成方式可以在两种环境生成，可以从模型空间生成，也可以从图纸空间生成。最终的设计技术文件，根据不同的设计阶段选择不同的输出形式，初步设计阶段任何形式的输出形式均可，但是到最终项目完成，必须提交无法更改的技术文档形式的资料，如纸质的文件、PDF技术文档等。可以对纸质文件和PDF技术文档分别进行相应的处理，对纸质文件资料需要签名盖章和会签，对PDF文档可以盖章（电子图章）和设置相应的权限。图形文件必须保证其完整性和不可修改特点。直接提交.dwg文件提交.pdf文档提交纸质文件提交技术文档提交打印纸质文件提交绘图仪纸质文件提交其它格式文档93第九节图形文件输出1、从模型空间打印输出：模型空间：默认AutoCAD启动后进入的是模型空间，在此空间进行图纸的绘制和编辑。模型空间打印输出设置：鼠标指向模型，点击右键快捷菜单选中页面设置。页面设置：94第九节图形文件输出进一步设置打印属性：95第九节图形文件输出输出PDF文档或纸质文档。96第九节图形文件输出2、从图纸空间打印输出：图纸空间布局：在模型空间绘制图形完成后，选项卡切换至图纸空间即布局，进行文件输出。视口设置：在视口范围内双击鼠标，可以 对视口内的图形进行缩放平移等操作。视口外双击鼠标恢复。97第九节图形文件输出布局页面设置管理：布局右键快捷菜单。98第九节图形文件输出打印机设置：99第九节图形文件输出图纸输出：100第九节图形文件输出文档输出样式：101第九节图形文件输出新建视口：102
