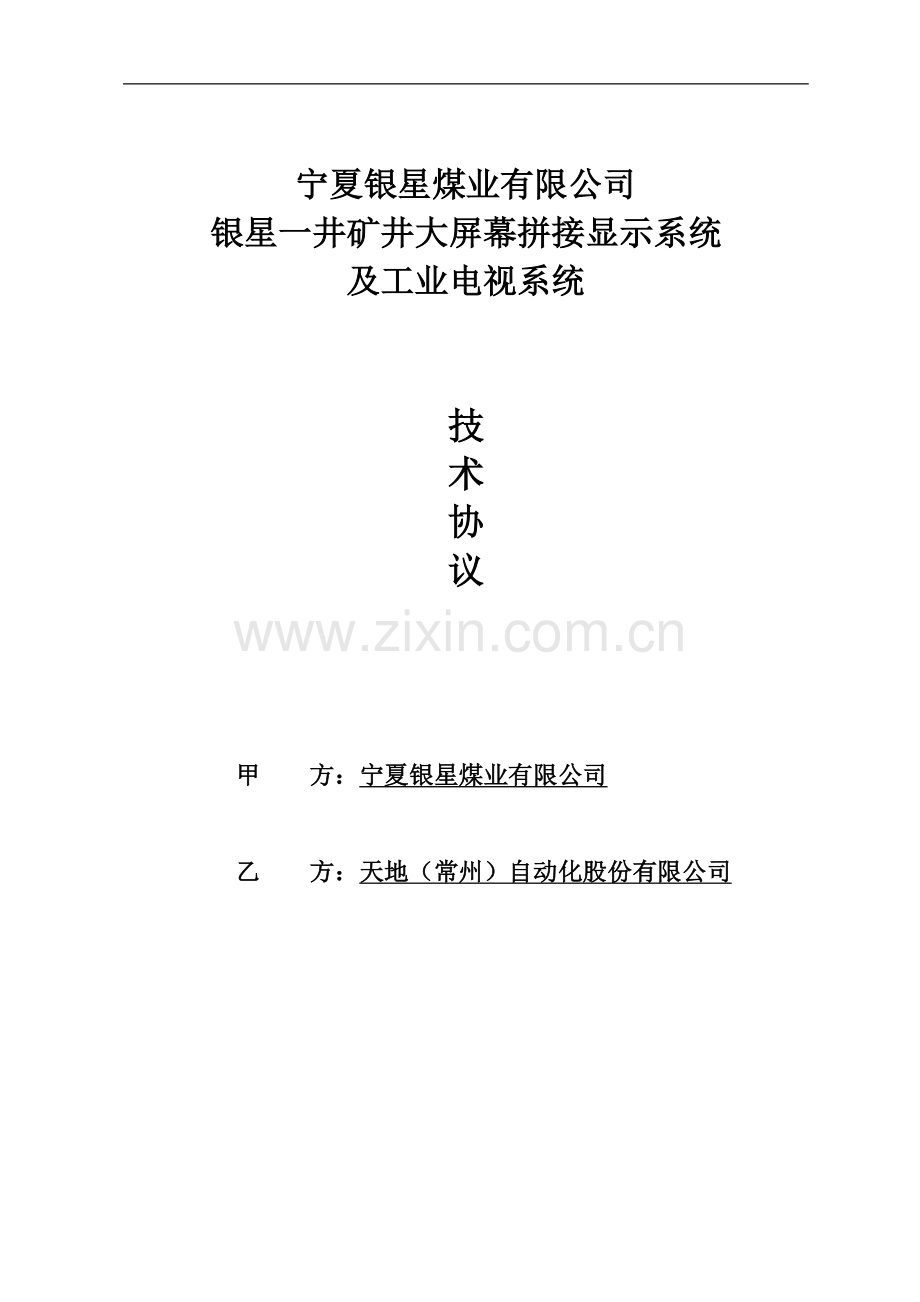

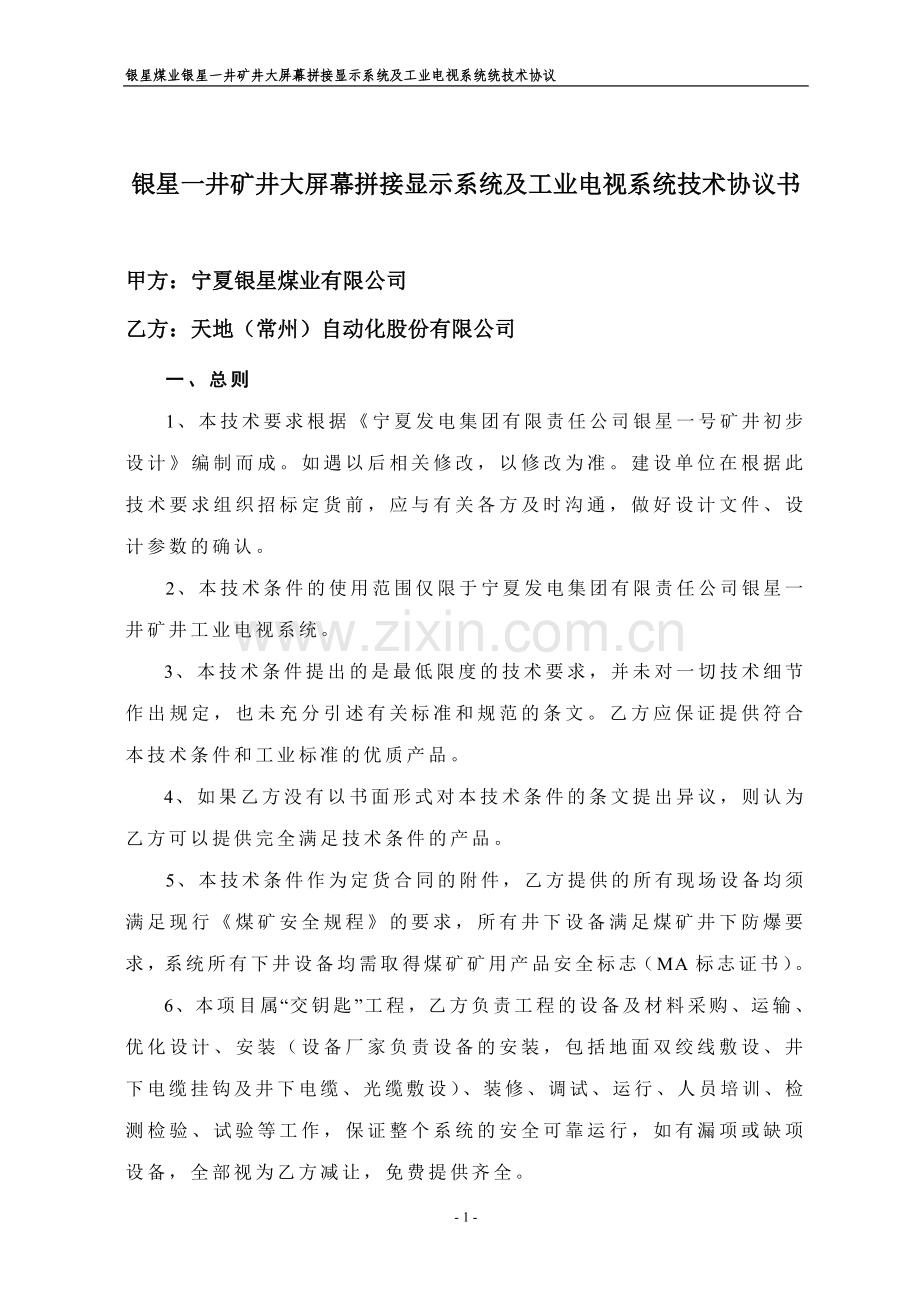

银星煤业银星一井矿井大屏幕拼接显示系统及工业电视系统统技术协议宁夏银星煤业有限公司银星一井矿井大屏幕拼接显示系统及工业电视系统 技 术 协 议甲 方：宁夏银星煤业有限公司乙 方：天地（常州）自动化股份有限公司银星一井矿井大屏幕拼接显示系统及工业电视系统技术协议书甲方：宁夏银星煤业有限公司 乙方：天地（常州）自动化股份有限公司一、总则1、本技术要求根据宁夏发电集团有限责任公司银星一号矿井初步设计编制而成。如遇以后相关修改，以修改为准。建设单位在根据此技术要求组织招标定货前，应与有关各方及时沟通，做好设计文件、设计参数的确认。2、本技术条件的使用范围仅限于宁夏发电集团有限责任公司银星一井矿井工业电视系统。3、本技术条件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。乙方应保证提供符合本技术条件和工业标准的优质产品。4、如果乙方没有以书面形式对本技术条件的条文提出异议，则认为乙方可以提供完全满足技术条件的产品。5、本技术条件作为定货合同的附件，乙方提供的所有现场设备均须满足现行煤矿安全规程的要求，所有井下设备满足煤矿井下防爆要求，系统所有下井设备均需取得煤矿矿用产品安全标志（MA标志证书）。6、本项目属“交钥匙”工程，乙方负责工程的设备及材料采购、运输、优化设计、安装（设备厂家负责设备的安装，包括地面双绞线敷设、井下电缆挂钩及井下电缆、光缆敷设）、装修、调试、运行、人员培训、检测检验、试验等工作，保证整个系统的安全可靠运行，如有漏项或缺项设备，全部视为乙方减让，免费提供齐全。7、乙方负责与自动化平台接口的连接，提供相应的规约和接口。8、乙方须负责将甲方现有的视频监控系统接入到工业电视系统中，现有的摄像仪7台（有自己的监控主机），型号分别为：红外匀速球CA-KS30RH；电梯用摄像仪CA-CM32S；走廊用摄像仪CA-CM37RSL。9、地面光缆敷设不包含在本次协议范围内，井下光缆敷设只包括摄像仪接入到工业环网的线缆，包含在本次工程范围内，需乙方敷设，本工程所配备的线缆、光缆长度都须根据甲方提供的巷道图核算，满足甲方要求，如有缺漏，全部视为乙方减让免费提供。10、投标人所提供的所有设备和软硬件系统应满足以下基本技术标准：（1）符合有关国家及行业标准，投标人应在投标书中具体说明；（2）无论本文件中是否给出，所有投标的设备性能和功能均应满足最新国家及行业标准。（3）投标人必须积极配合系统集成商接入综合自动化系统，提供RJ45接口，提供OPC协议，ODBC数据接口等开放数据格式。11、工业电视系统要求将井下和地面的各个监测点进行实时图像监视，在调度室显示各个被监测点的实时情况，可以通过图形控制器，在调度室的大屏幕上显示各个重要的监测点图像，同时，在局域网的终端通过浏览器可以实时浏览。12、接入方式：硬件采用以太网网络接口，软件采用Internet接口方式。服务器就近通过环网交换机接入自动化平台。在网络终端使用浏览器，采用网页的方式可以单独显示工业电视的各路图像。13、大屏幕拼接显示系统的售后服务均由原厂商（VTRON威创）提供，免费原厂售后服务的时间为三年，在接到甲方的电话要求内，乙方人员及原厂商（VTRON）无条件在24小时内派专业人员到现场。二、设备运行环境条件1、安装地点： 矿井工业广场、综合管理办公楼内、井下2、海拔高度： +1400m+800m3、环境温度： -28.1+34.64、地震设防烈度： 度5、安装环境： 煤炭矿山工业环境三、设备应满足的规程、规范及相关标准1、煤矿安全规程2、煤炭工业矿井设计规范3、煤炭工业矿井监测监控系统装备配置标准4、视频安防监控系统工程设计规范5、爆炸性环境用防爆电气设备通用要求6、爆炸性环境用防爆电气设备本质安全型电路和电气设备要求7、井下固定式避难硐室建设标准其它有关的现行标准，以上标准应执行最新版本。四、设备应满足的技术性能及配置要求1、大屏幕主要技术要求：1）大屏幕监视墙由26台67寸DLP LED光源投影单元、224台32寸16:9液晶监视器、LED显示屏拼接而成，DLP拼接系统采用外置拼接图像处理器，具备4路视频、8路VGA、2路网络接口输入能力，15路VGA/DVI输出能力，支持分辨率叠加显示。可配合矩阵实现信号切换。（1）在大屏幕上显示以下三类信号：计算机信号：计算机信号通过VGA矩阵输入到图像处理器的任意一路计算机信号均可以窗口的形式在大屏幕上任意位置进行显示；可以同时在大屏幕上至少开6个计算机窗口分别显示6路计算机信号，窗口可以在大屏幕上漫游、缩小放大直至全屏显示。支持分辨率640 x 4801600x1200；支持RGBS输入；可自动适应分离同步、复合同步或绿同步信号；视频信号：视频信号通过数字视频矩阵输入到图像处理器的任意一路视频信号均可以窗口的形式在大屏幕上任意位置进行显示；可以同时在大屏幕上至少开4个视频窗口分别显示4路视频信号，窗口可以在大屏幕上漫游、缩小放大。支持标准VIDEO信号输入；满足PAL-D（中国）标准，NTSC及SECAM制式信号；网络信号：网络信号可以接到图像处理器的网络端口，至少满足2路10/100M接口，可在大屏幕进行网络信号显示。RJ45接口，DVI接口，支持TMDS格式。（2）多路网络信号可以在大屏幕上任意位置开窗显示，并且可以漫游、缩小放大直至全屏显示。（网络信号的路数和显示效果受网络带宽限制）（3）视频信号、计算机信号、网络信号在大屏幕上的综合显示：可以在整个大屏幕上至少同时打开4个视频窗口和6个计算机信号窗口，同时显示4路视频信号和6路计算机信号，还可以打开网络信号窗口。计算机信号窗口、视频信号窗口、网络信号窗口可以缩放、漫游。对大屏幕显示系统的控制，由安装有大屏幕显示管理软件的控制终端完成。用户局域网内的任何一台计算机，装上控制软件，均可作为控制终端使用，从而实现多个调度员管理大屏幕显示系统，做到资源共享。通过控制软件，可对大屏幕实现信号源切换、模式切换、显示窗口缩放和移动等功能。（4）本系统要求能实现每天工作24小时，每周7天连续工作(更换LED光源除外)。（6）乙方所提供的本系统产品，包括投影单元、投影机芯、多屏控制器在内的大屏幕系统核心设备均须分别通过中国CCC认证、欧盟的CE、CB认证，并提供相关认证证书。（7）为保证整个系统的稳定性和兼容性，乙方对背投箱体、投影机芯和多屏控制器、大屏幕应用管理软件必须选择同一乙方的设备，投标时需提供原厂证明，并作为最终验收依据；（8）投标的大屏幕显示系统，其投影机芯、多屏控制器MTBF时间均超过50000小时，相关品牌乙方需提供第三方权威机构的证明资料。2）DLP大屏幕系统技术要求u 67寸DLP LED投影单元技术要求 采用67英寸显示单元，每个显示单元均采用模块化的一次反射式背投影箱体，单机物理分辨率不低于14001050。 显示单元采用玻璃树脂屏幕，屏幕增益不小于2.4，水平视角不小于160度，垂直视角均不小于110度，物理拼缝小于0.3mm，屏幕安装平整，拼缝整齐均匀，无眩光、无反射。 标称光亮度（流明）:650 投射比: 0.78:1 动态对比度: 100000：1 物理拼缝: 0.3mm DMD芯片使用寿命（小时）: 100000小时 MTBF（平均无故障时间）: 50000小时 投影机采用LED光源，不用对系统进行更换灯泡及色轮的操作，可实现系统的“零”维护。LED 光源的寿命达到60000小时，可进行色温调整（3200K-10000K）。 输入端口：VGA、DVI、BNC 控制端口：RS-232、RS-485、RJ45 功耗（W）：350W 电源: AC220V,50Hz 大屏幕显示系统采用环保设计，单屏产生噪音的部件（风扇）噪音不超过38dB(A)，并提供权威机构的检测报告。 投影机芯具备完备的防尘和散热措施，机芯部分不存在任何电路裸露现象。大屏幕拼接显示系统需要通过权威机构防8度烈度震动的检测报告和投影机芯IP5X防尘等级的防尘检测报告，并提供权威机构的检测报告。 系统具有自动色彩、亮度调整功能及相应的色彩管理系统，可自动对各单元亮度及色彩参数做出调整，保证画面色彩和亮度一致性，色彩亮度均匀性不小于95%，画面稳定无闪烁，投标方需要详细介绍如何实现亮度、色彩的自动调整。u 多屏控制器的基本要求 多屏处理器必须是与显示单元、大屏控制软件等属于同一乙方的自主专利产品，不会出现兼容性和售后维护问题，乙方需要提供相关产品的认证证书资料。 多屏控制器要求采用160Gbps全交换全数字高速带宽总线和高速的数据传输，保证信号刷新速度。硬件最低要求：采用英特尔至强双核处理器，2GB以上内存，双160GB硬盘；DVD光驱，具有串口、并口和USB接口，2路1000Mbps网口（RJ45端口，可扩展到10路1000Mbps网口）。 具有分辨率叠加功能，26系统全屏分辨率应达到：(14006)(10502) ；要求高分辨率的图片的全墙刷新时间不超过1秒。 多屏控制器支持活动视频、RGB信号、网络信号等多种信号显示。整个拼接屏可被看作整块没有分隔的虚拟屏，也可以按照需要灵活分区显示，所有信号窗口应能在整屏范围内任意缩放、漫游，迭加、跨屏显示、叠加覆盖，相互之间不受影响。要求所有信号窗口实时显示，无延迟、无抖动、不死机。 多屏控制器采用模块化硬件结构设计，系统内部的图形采集卡、图形输出卡等重要信号处理板卡、电源、风扇等模块均支持带电热插拔，任一模块的故障或异常均不会影响整个系统其它模块的正常运行。具有业务自动恢复功能，在系统运行的情况下可直接更换信号板卡，并能自动恢复换卡前的信号窗口正常显示。 图像处理系统采用高可靠性和高维护性的特点，电源采用2+1冗余电源，风扇采用4个冗余风扇，硬盘1+1冗余备份。并且，所有电源模块、风扇和硬盘，图形卡、信号处理板卡均可以支持在不停机的状态下进行带电热插拔维护工作。更换后，无需任何设置，就可以回复到原来正常的工作状态。 通过网络连接，将用户网络计算机桌面图像用网络抓屏的方式调上拼墙快速显示，使信号显示更加灵活方便。网络上的电脑图像可在大屏幕上任意位置、任意比例快速显示，以网络方式显示工作站工作桌面的显示刷新速度不低于20帧/秒，播放视频状态下不低于15帧/秒，乙方提供软件专利证书。 高分辨率平台生成能力：为用户运行Windows操作系统的网络工作站提供高分辨率显示平台，使用户的网络工作站成为高分辨率图像生成设备。避免将大量高分辨率图像的运行显示任务集中在繁忙的拼墙拼接控制器上。 大屏幕控制器系统MTBF时间大于50000小时，乙方需要提供第三方证明资料。 系统采用开放式结构，能够方便的同第三方系统集成，支持TCP/IP协议；u 大屏控制软件的功能 系统控制软件在具备强大全面的功能前提下，操作方式实用简捷，方便易学，只需通过鼠标和键盘简单的点击步骤，就可对大屏系统的多种设备进行同步控制操作，灵活实现各类图像的显示控制。 所有类型的显示画面都能从单屏显示按相应比例无级放大到全屏显示，采用软件控制窗口的拼接与分割，全屏范围内显示图形不变形，整个屏幕亮度均匀，无暗角或亮角等现象，画面稳定无闪烁。采用软件控制窗口的拼接与分割，屏与屏之间的拼缝不能影响字符和图形的正确显示。 显示系统的各种功能操作实行全计算机控制、网络控制。所有显示单元的开关、色彩、亮度调整、一键开机、一键关机、远程监控维护均在控制软件上实现，这些功能可以通过网络授权在其它计算机上实现。 控制软件能够做到对整个DLP大屏显示的亮度和色彩一致性进行智能化调整。 大屏控制软件提供多用户的认证和授权机制，可为不同的操作者分配特定的操作和访问权限。管理员可对各操作员授予各种操作功能的权限，也可以根据大屏幕不同区域设定各操作员的可操作区域。 大屏控制软件提供模式和预案的管理。操作员可对各种信号窗口的显示方式和布局保存成模式，或者根据时序定制为预案，并可通过快捷键对模式和预案进行快速调用，实现自动化控制管理功能。 大屏幕管理软件无需数据库支持，不需安装数据库引擎，方便维护等系统管理，可向用户提供源代码进行二次开发，也可按照用户要求进行修改。且乙方须保证免费提供控制软件系统的升级和更新。3）本次招标范围包括大屏幕显示系统的安装，系统安装工程标准物理拼缝物理拼缝要求均匀、平整，最宽处以标准要求为准;十字拼缝处应无明显错位，用手触摸应无凹凸感倾斜度，投标乙方须在投标文件中详细说明安装方式及安装材料。4）框架要求：框架材料用钢结构焊接+组装形式，要求材料的坚固与整体的稳定性。框架包边必须为可拆卸式包边，安装时包括维修通道侧门。2、矿井视频监视主要技术要求：（接入矿井工业环网）1）工业电视建设目标 系统具有开放性结构、跨平台软件架构、开放式自动化模块设计，基于最流行的Browser/Server构架，可以通过IP网络完成视频/音频信息的传递、存储、调用、管理以及对这些信息实施基于行为和模式的视频分析。 井下和地面的各个监测点进行图像监视通过虚拟矩阵，在大屏幕上显示各个监测点的图像。同时，在局域网的网络终端通过浏览器可以用网页的方式可以单独显示工业电视的各路图像；前端视频采集部分主要由矿用本安光纤网络摄像仪和彩色/黑白一体化摄像机组成，完成对目标点的视频采集。 生产环节视频传输通道共用控制环网带宽1000M（S/N60dB）,通过工业以太环网交换机传输到总调度室；地面重要地点安防视频传输通道采用光纤将视频信号点对点直接传输到总调度室，矿用本安光纤网络摄像仪能适应煤矿工业电视系统环境照度低、传输距离远，防爆等要求。后端部分设备完成图像信息的平台观看、网络发布和解码后供模拟显示设备显示。 地面和井下生产环节及地面重要地点安防的视频监控； 重点监控时段录像及回放调看； 能通过设在副斜井提升机房操作室内的液晶监视器对副斜井井口、井底进行视频监控； 远程查看：通过权限设置在集控中心和矿内局域网能对地面和井下视频图像进行远程查看。2）工程范围工业电视分三个部分，分别前端视频采集、传输通道（甲方负责矿井地面的线缆敷设，乙方负责井口以下的线缆、光缆敷设）、后端存储/控制/显示。前端视频采集部分主要由矿用本安光纤网络摄像仪和彩色/黑白一体化摄像机组成，完成对目标点的视频采集。生产环节视频传输通道共用控制环网带宽1000M（S/N60dB）,通过工业以太环网交换机传输到总调度室；地面重要地点安防视频传输通道采用光纤将视频信号点对点直接传输到总调度室，能适应煤矿工业电视系统环境照度低、传输距离远，须防爆等问题。后端部分设备完成图像信息的就地观看、网络发布和解码后上模拟显示设备显示。（1）前端部分（摄像机、支架、以太网数字光端机）；（2）传输部分（工业以太环网）；（3）中心部分（客户端、服务器、网络视频解码器、控制键盘）。3）前端视频采集设备（61台摄像机）井下摄像头选用矿用本安光纤网络摄像仪。地面摄像仪按各监测点需要，选择日夜型网络摄像机或一体化云台网络摄像机。地面的特殊场合，如主井井口房等，选择矿用本安光纤网络摄像仪。4）摄像仪分布位置（1）地面摄像仪（共32台）： 序号安设地点数量摄像机型号备注1 生产指挥管理综合楼2台日夜型网络摄像机2灯房浴室联合建筑外墙1台一体化云台网络摄像机带云台3灯房浴室联合建筑2台日夜型网络摄像机4文体活动中心1台日夜型网络摄像机5主井井口房1台矿用本安型光纤网络摄像机6快速装车站2台矿用本安型光纤网络摄像机7副井井口房2台日夜型网络摄像机835kV变电所1台矿用本安型光纤网络摄像机9安全培训中心1台日夜型网络摄像机10进场大门3台一体化云台网络摄像机带云台11综合服务楼1台日夜型网络摄像机12食堂1台日夜型网络摄像机13矿井机修间1台日夜型网络摄像机14器材库1台日夜型网络摄像机15综采设备库1台日夜型网络摄像机16地方材料库1台日夜型网络摄像机17机修供应办公楼1台日夜型网络摄像机18干部公寓2台日夜型网络摄像机19单身公寓4台日夜型网络摄像机20水处理站门口1台一体化云台网络摄像机带云台21提升机房门口1台一体化云台网络摄像机带云台22通风机房门口1台一体化云台网络摄像机带云台（2）井下摄像仪（共29台）：采用矿用本安型光纤摄像机，地点设置如下：序号安设地点数量摄像机型号备注1 副斜井井底1台矿用本安型光纤网络摄像机2主斜井井底1台矿用本安型光纤网络摄像机3充电硐室1台矿用本安型光纤网络摄像机4+1110m水平运输石门带式输送机头部1台矿用本安型光纤网络摄像机5+1200m水平运输石门带式输送机头部1台矿用本安型光纤网络摄像机61118上102采煤工作面2台矿用本安型光纤网络摄像机71118上102工作面顺槽输送机头部2台矿用本安型光纤网络摄像机含搭接处8111201采煤工作面2台矿用本安型光纤网络摄像机9111201工作面顺槽输送机头部2台矿用本安型光纤网络摄像机含搭接处10井下主变电所、井下水泵房2台矿用本安型光纤网络摄像机11井底煤仓1台矿用本安型光纤网络摄像机121号区段煤仓1台矿用本安型光纤网络摄像机132号区段煤仓1台矿用本安型光纤网络摄像机143号区段煤仓1台矿用本安型光纤网络摄像机15避难硐室（移动救生舱）10台矿用本安型光纤网络摄像机上述摄像点为初步设置，仅供投标报价使用，乙方在签订合同后，应负责对监控点设置的优化，并提交业主确认，业主可根据需要增加或者减少摄像点数量。5）传输通道地面传输采用GYTA-2B1型光缆,井筒光缆与工业控制环网下井光缆共用，井下传输采用MGTS-2B1型矿用阻燃光缆连接至井下环网交换机。井下所有光（电）缆均必须取得煤矿矿用产品安全标志 (MA标志证书)。当前端摄像机与以太环网接点交换机距离在100米范围内时，直接采用双绞线接入工业以太网节点交换机RJ45电口；当前端摄像机与以太环网接点交换机距离超过100米范围时，通过现场的以太网数字光端机，将摄像机的以太网数据信号转换为在光纤上传送的数字编码光信号，在光纤另一端再将数字编码光信号解调成以太网数据信号后，采用双绞线接入工业以太网节点交换机RJ45电口。以太网数字光端机按收、发成对设置。6）视频管理、存储、流媒体转发采取一台服务器完成本矿工业电视采用一套网络视频管理系统，包含：NVR、流媒体、管理、WEB等服务器平台软件（选用先进视讯AV9200-NVR-24）。NVR（Network Video Recorder网络视频存储服务器）内置IDVR网络视频监控平台实现对网络视频存储管理，同时也对网络磁盘阵列的管理，单台网络视频存储服务器最大可支持200路视频录像，超过200路视频录像时可采用多台网络视频存储服务器。由于本矿前端摄像头达到了68个，每1路前端的视频文件要求在网络磁盘阵列中至少保存30天，根据每路标清视频每小时的数据量为900MB计算，900M24小时30天68路=42T，本项目磁盘阵列存储容量按48T考虑（RAID 5支持硬盘热插拔），但是须考虑后续的扩展问题，满足后续200路视频接入无问题。NVR不低于以下技术参数 - 可接入多达200个D1分辨率网络前端 - 支持720p、D1、CIF、QCIF分辨率，支持双码流 - 支持本地高清视频解码单画面显示，支持本地解码最多64个画面同时显示 - 内置24块SATAII企业级硬盘，支持USB和IPSAN扩展存储 - 支持DHCP、DDNS、PPPoE、NAT穿越 - 支持图片抓拍、语音对讲、语音广播、报警联动、电子地图、电视墙管理等 - 支持鼠标和控制键盘操作技术参数：项参数外形规格4U24盘位存储处理器单Inetl X5504四核主频2.0，可扩展至两个缓存（Cache）4GB（可扩32GB）管理接口1个10/100/1000Mbps/DB9，千兆以太网，RS232网卡接口2个10/100/1000Mbps自适应以太网接口，可扩展10个千兆网卡最大主机连接数量1024个磁盘数量支持16/24块企业级SATA II磁盘磁盘类型可选146GB/300GB/400GB SAS磁盘， 500GB/750GB/1TB SATA II磁盘单机最大存储容量48TBIOPS66000带宽360MB/s（450MB/s）RAID级别支持RAID0，RAID1，RAID5，RAID6，RAID10，RAID50， RAID60，系统盘2个2.5寸320G系统模组（raid 1），可做RAID1，保证系统稳定JBOD扩展支持在线JBOD扩容数据接口标配2个千兆以太网接口，最大扩展至8个；适用平台Windows，Linux，Solaris，HP-UX，VMware，MAC OS网络协议TCP/IP、UDP、RTP/RTCP/RTSP、FTP、Telnet、NTP、HTTP、DHCP、SMMP、DDNS硬盘规格3.5 300/400/450GB SAS磁盘3.5 750GB/1TB/2TB SATA磁盘存储管理中文管理软件网络管理支持SNMP，Email告警存储功能Raid级别在线迁移技术Raid虚拟管理技术自动检测磁盘NCQ功能，自动优化I/O性能多重RAID级别和stripe尺寸局部和全局热备RAID级别的在线扩容硬盘SMART外形尺寸（深宽高）19”（W）*26.5”(D)*7”(H)（不带挂耳或机柜滑道）机箱高度4U整机功耗800W 1+1冗余电源电源管理高效电源，系统省电30%5%I/O管理动态I/O负载均衡电源模块100240VAC（+/-10%），4763HZ，Auto-Ranging，PFC重量裸机重量：低于25kg满配置磁盘重量：低于35kg工作环境温度+5C+40C工作环境湿度20%80%（未凝结）贮存环境温度0C+40C海拔-100m4500m7）系统功能要求（1）前端设备：控制信号通过网络完成摄像前端设备的遥控。（2）控制动作有：上下左右转动、光圈的大小、焦距的远近、预置位、轮巡的调用等。（3）视频切换：有手动切换、自动循环切换及事件驱动切换。（4）客户端电脑通过网络从网络视频录像服务器上查询和下载图像信号，可以采用单画面、四画面、九画面、十二画面、十六画面等多种显示方式，亦可满屏显示；操作者可将任意图像信号转换成图片进行保存。（5）系统提供标准以太网连接和TCP/IP协议，用于程序二次开发和弱电系统集成。（6）远程控制：在监控中心的授权客户端电脑上可以远程控制前端设备（包括云台、镜头和灯光等）；远程监控现场照明控制，实现全天候监视；高优先级的用户根据等级优先的原则可无条件获得低优先级用户的控制权，同级别用户根据时间优先的原则获得控制权；控制权的等级可设定。（7）IE访问：支持远程IE登录服务器实现视频浏览和摄像机控制。（8）图像记录和管理：在监控室或总监控中心可对系统中任一摄像机的视频图像进行显示、存储、检索、回放；可以实现手动录像、定时录像、报警触发录像、画面异动检测录像；监控中心权限用户可回放系统内的任一摄像机的历史图像（时间可设）；回放方式有逐帧、慢放、常速、快速等放大/缩小等多种方式； 授权客户端可回放系统内的任一摄像头的历史图像（时间可设）；回放方式有逐帧、慢放、常速、快速等放大/缩小等多种方式；能够将任意一幅回放图像存放成JPEG或BMP格式的图像，供数据交换使用。（9）电子地图功能：客户端软件提供电子地图功能。在电子地图上标有各摄像机的位置，通过点击这些摄像机图标便能调用这个摄像机的图像进行浏览。（10）操作员可以对整个系统进行编程控制：自动响应系统内各种状态、辅助输出控制设备状态、视频丢失报警状态、视频移动侦测录像报警等。操作员登录、以及系统时钟或其他系统变量等。（11）远程登录设置：系统设置和所有功能通过系统软件编程实现，完成各种控制参数的设定、用户操作口令的设定，操作优先级别的授权等。为操作者带来更多的方便和灵活性。（12）工作日志历史记录：通过系统管理软件，所有的主系统的事件都应被记录并存储在磁盘中，诸如系统启动退出、操作者开关、报警、操作者对报警的处理等的活动情况都被登记入数据库。而报告则是根据日期时间、操作者、报警控制点或指定的事件对数据进行搜索查询而使复查或打印输出工作更加简单。（13）虚拟矩阵：通过软件实现矩阵切换功能，用户可以通过软件操作实现：切换系统中任一款摄像机图像到电视墙的任一监视器上、调用系统巡视、调用成组切换、使用定时器激活系统动作。8）主要设备参数要求（1）一体化网络高速云台摄像机型号：V1492N-23M15，一体化网络高速云台摄像机是一种集编码器、云台和护罩为一体的易安装的云台摄像机系统，它还包括一个23倍光变一体化摄像机模块和一个雨刷器。一体化摄像机模块选用SONY摄像机。雨刷器与护罩连为一体，不会影响系统的观察范围。一体化网络高速云台摄像机具有网络视频服务的功能，输出MPEG-4/MJPEG格式的数字视频，支持双码流，可选双向音频和报警。网络远程控制功能不仅能让相关软件对云台摄像机的IP地址进行搜索，还能通过IE浏览器对该云台摄像机的IP地址、子网掩码、网关进行设置，也能对视频编码进行设置，如预设编码参量，数据传输率，画质等。 一体化网络高速云台摄像机采用高强度铝合金材料，适用于各种室外环境，防护等级IP66，可在风速每小时90英里下正常工作，工作温度为-30+60，具有低温自动加热功能和去霜/防雾化功能。 根据不同现场情况有3种云台支架供选择配备，实现墙面装、柱侧装和角装3种安装方式。 以太网接口为RJ45，10/100M Base-T自适应，并支持TCP/IP、HTTP、ICMP、PPPoE、DHCP、UDP、DNS、DDNS, SMTP、RTP、RTSP、SNMP、ARP网络协议。数据传输为128KBps4MBps。 支持多用户通过Web Server进行实时访问和参数配置 同时具有硬件拨码地址和软地址，地址最多可选254个 最大254个预置位，6个可编程巡视轨迹，4个可编程花样扫描，具有AUTOPAN和AUTOSCAN的功能 16个区域，每个区域最多可带16个字符标识 实时编码帧率：最大帧率：25fps (PAL)；30fps (NTSC) 图像尺寸：720x576，720x288，352x288，176x144(PAL制) 720x480，720x240，352x240 (NTSC制) 可变云台速度 水平：0.150/秒可变速；垂直：0.125/秒可变速 预置速度 水平：最大100/秒 垂直：最大30/秒 水平旋转角度：360无限位旋转 垂直旋转角度：+40-90无阻碍（2）日夜型网络摄像机型号：V6102-M5014 该机适用于非防爆区域室内视角较固定的位置，如地面辅助建筑内。采用1/3 SONY CCD图像传感器，内置MPEG-4和M-JPEG双编码内核，支持三码流，可根据网络带宽灵活选择码流格式用于存储或实时监控。 以太网接口为RJ45，10/100M Base-T自适应，并支持TCP/IP、HTTP、ICMP、PPPoE、DHCP、UDP、DNS、DDNS, SMTP、RTP、RTSP、SNMP、ARP网络协议。数据传输为128KBps4MBps。 镜头规格：红外校正定焦镜头，C/CS接口，直流驱动自动光圈 最低照度：彩色模式：0.5Lux F1.2；黑白模式：0.01Lux F1.2 图像尺寸：720x576，720x288，352x288，176x144(PAL制) 720x480，720x240，352x240 (NTSC制) 实时编码帧率：最大帧率：25fps (PAL)；30fps (NTSC) 报警2路报警输入，1路继电器输出 工作温度 -10+50（3）矿用本安型光纤网络摄像机型号：KBA4B矿用本安光纤摄像机不但可以输出光网络信号，还支持摄像机之间的级联，解决了井下摄像机与环网交换机之间互联占用接口太多的问题。根据摄像机的位置分布，同一防爆区域内的本安摄像机通过级联方式就近接入的以太环网交换机，通过视频信号的传送。本项目中光纤网络摄像机必须支持不少于四机级联（保证井下环网交换机光纤接口总共只占用6个） 防爆型式：矿用本质安全型，Exib 摄像机：黑白CCD 清晰度：570 TV线 灰度：7级 最低照度：0.0003Lux 光纤输出：-15-8dbm （=1310nm (单模)） 工作电压： DC1519v 工作电流： 650mA 电源：2芯接线端子 网络光信号输出 ：4个SC接口 视频光信号输出 ：1个FC接口 视频电信号输出 ：1个BNC接口 （4）以太网数字光端机（需保证与前端设备兼容性）以太网数字光端机利用全数字无压缩技术将源设备传输的一路10/100Mbps自适应以太网数据信号转换为在光纤上传送的数字编码光信号，在光纤另一端再将数字编码光信号解调成一路10/100Mbps自适应以太网数据信号。发射端光端机和接收端光端机各有4个RJ45以太网接口，和1个单模光纤接口，最多可供4个前端摄像机传输视频信号。现场发射端光端机安装在摄像机电源箱内，接收端光端机安装在机柜内。 10/100M自适应 无阻塞线速收发，无线头阻塞传输 完全支持IEEE 802.3/802.3U的自协商功能 支持IEEE 802.3X全双工流控制和BACK PRESSURE半双工流控制 支持回馈诊断功能 检测数据包的VLAN地址解析协议 物理层接口极性检测和纠错功能 结构紧凑，安装简便，即插即用 带电热插拔，无须停机维护 带电源、以太网信号、光路状态指示 Ethernet数据 物理接口：磁屏蔽RJ45端子 通道数：1路 工作模式：10/100M，自适应 工作环境 工作温度：-40C+74C；存放温度：-40C+85C 工作湿度：095%,无冷凝 功率：3.0W 机械指标 重量(独立式)：0.72kg；重量(插卡式)：0.38kg 尺寸(独立式)：高158mm宽24mm深197mm 尺寸(插卡式)：高129mm宽20mm深167mm 可靠性 平均无故障时间(MTBF)：10万小时以上 状态指示LED指示灯：电源、以太网、光链路（5）网络视频解码器（需保证与前端设备兼容性）网络视频解码器采用数字信号处理技术，对MPEG-4和H.264编码视频进行实时解码，实时的将视频信号真实的还原到总控中心大屏幕显示墙。同时具有网络远程控制功能，通过Web Server或客户端软件对视频解码器的IP地址、子网掩码、网关等进行设置，也能对视频解码进行设置，配合大屏幕拼接控制器对大屏幕显示的视频图像进行切换或调整。支持遥控器操作，界面友好。网络视频解码卡采用插卡式设计，支持即插即用功能。解码卡应能满足两侧16台32吋液晶监视器、中间DLP大屏的4路视频以及井口提升机房的解码的功能，可支持无PC随意切换显示墙上的视频信号。 支持D1/2CIF/CIF格式 PAL/NTSC制式自动识别 支持TCP/IP、HTTP、SNMP、UDP、NTP等协议 支持Web Server访问，可对系统参数进行设置 网络远程升级 支持多用户同时访问 支持多级用户密码保护，防止非法修改系统参数 12V DC / 24V AC，可选PoE供电 视频解码MPEG-4/H.264视频输出单卡支持2路MPEG-4解码，或1路H.264解码，BNC(1.0 Vp-p, 75 Ohm)图像格式D1/2CIF/CIF支持制式PAL/NTSC自适应输出分辨率(PAL)720576（D1），704288（2CIF），352288（CIF）输出分辨率(NTSC)720480（D1），704240（2CIF），352240（CIF）图像最大帧率25fps(PAL) / 30fps(NTSC)网络接口RJ-45，10M/100M Base-T自适应网络协议TCP/IP、HTTP、SNMP、UDP、NTP等协议控制接口1个RS422电源独立式解码器：12VDC/24VAC或PoE IEEE 802.3af Class 2; 机箱：110VAC230VAC功率(单卡)PoE：6.2W; 12VDC：5.2W; 24VAC：5W工作温度-10C50C工作湿度10% 90%RH (无冷凝)机箱尺寸3U标准机箱净重17槽单电源机箱：7.1kg; 14槽双冗余电源机箱：6.8kg安装方式19 EIA标准机架安装包装尺寸长520 mm宽400 mm高250 mm9）软件系统平台操作系统Windows 2003 Server、Linux平台数据库MySQL、SQL Server 2000 SP3以上、SQL Server2005、SQL Server2008、Oracle系统体系结构B/S、C/S支持网络各种IP网络基本通信协议TCP/IP服务器远程管理部署支持客户端远程访问实时画面支持客户端远程访问录像支持最大音、视频流总数6000存储方式支
