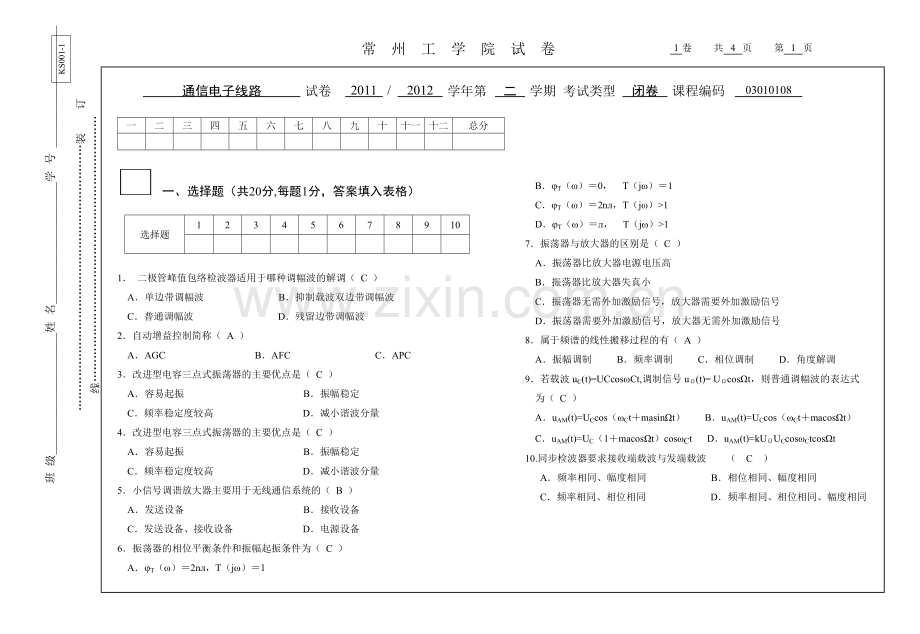

常 州 工 学 院 试 卷1卷 共4页 第4页班 级_姓 名_学 号 _装 订 线班 级_姓 名_学 号 _装 订 线 一、选择题（共20分,每题1分，答案填入表格）选择题123456789101 二极管峰值包络检波器适用于哪种调幅波的解调（ C ）A单边带调幅波 B抑制载波双边带调幅波C普通调幅波 D残留边带调幅波2自动增益控制简称（ A ） AAGC BAFC CAPC3改进型电容三点式振荡器的主要优点是（ C ）A容易起振 B振幅稳定C频率稳定度较高 D减小谐波分量4改进型电容三点式振荡器的主要优点是（ C ）A容易起振 B振幅稳定C频率稳定度较高 D减小谐波分量5小信号调谐放大器主要用于无线通信系统的（ B ）A发送设备 B接收设备C发送设备、接收设备 D电源设备6振荡器的相位平衡条件和振幅起振条件为（ C ）AT（）2n，T（j）1BT（）0， T（j）1CT（）2n，T（j）1DT（）， T（j）17振荡器与放大器的区别是（ C ）A振荡器比放大器电源电压高 B振荡器比放大器失真小 C振荡器无需外加激励信号，放大器需要外加激励信号D振荡器需要外加激励信号，放大器无需外加激励信号8属于频谱的线性搬移过程的有（ A ）A振幅调制 B频率调制 C相位调制 D角度解调9若载波uC(t)=UCcosCt,调制信号u(t)= Ucost，则普通调幅波的表达式为（ C ）AuAM(t)=UCcos（Ctmasint） BuAM(t)=UCcos（Ctmacost）CuAM(t)=UC（1macost）cosCt DuAM(t)=kUUCcosCtcost10.同步检波器要求接收端载波与发端载波 （ C ） A频率相同、幅度相同 B相位相同、幅度相同 C频率相同、相位相同 D频率相同、相位相同、幅度相同 二、填空题（20分,每题2分）1、无线电通信中，信号是以电磁波形式发射出去的。它的调制方式有 调幅、调频、调相。2、针对不同的调制方式有三种解调方式，分别是 检波、鉴频、和鉴相。3解调是调制的逆过程。振幅调制信号的解调电路称为振幅 检波电路 ，它的作用是 从调幅信号中不失真地捡出调制信号 。4有一输出中频fI465kHz的超外差接收机，当接收信号频率fc1200kHz，则其本振频率为 1665kHz ，镜像干扰频率为 2130kHz 。5、要产生较高频率信号应采用 LC振荡器，要产生较低频率信号应采用 RC振荡器，要产生频率稳定度高的信号应采用 石英晶体振荡器。6、三点式振荡器有 电容 和 电感 三点式电路。7、反馈式正弦波振荡器由 放大部分、选频网络、反馈网络三部分组成。8大信号包络检波器是利用二极管的 单向导电性 和RC网络的 充放电特性 工作的。9晶体管正弦波振荡器产生自激振荡的相位条件是 uf和ui同相 ，振幅条件是 UfUi 。10锁相环路由 鉴相器 、 环路滤波器 和 压控振荡器 三部分组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪 。 三、简答题（共20分，每题5分）1、根据相位平衡条件，判断下面电路是否产生振荡，并说明理由（5分）LC1VC2 答：不能振荡，因为不满足“射同基反”的原则。(5分)2. 从功能和应用两个角度，说明小信号谐振放大器与谐振功率放大器的主要区别是什么？（5分）答：1）在功能上，小信号谐振放大器的作用是选频和放大；而谐振功率放大器为了提高发射信号的功率。 2）在应用上，小信号谐振放大器一般作为接收机天线的后一级，将接收到的小信号低噪声地放大；而谐振功率放大器一般作为发射机天线的前一级，将高频已调信号功率放大，通过发射天线向外发射出去。3高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？（5分）答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流分量、基波分量、谐波、和频、差频分量，通过LC并联谐振回路这一带通滤波器取出差频分量，完成混频。4无线电广播发送和接收设备由哪些主要部分组成？（5分） 答：发送设备由振荡器、倍频器、调制器、低频放大及功率放大器等部分组成。接收设备由高频放大器、混频器、本地振荡器、中频放大器、检波器及低频放大器等组成。 四、应用和计算题（共40分，每题10分）1某单边带发射机（上边带）的框图如图所示，调制信号为3003000Hz的音频信号，其频谱如图所示，试画出各方框图各输出端（A、B、C、D、E点）的频谱图？（10分）解：如下图所示（25=10分）2下图是AM接收机的原理框图，1、根据其工作原理分别填写整机框图中的各单元名称。2、画出各单元的输入和输出波形（画草图）。（10分）ABCD低频放大器E接收机天线听筒解：A高频小信号放大器；B混频器； C中频放大器；D检波器；E本地振荡器。（5分）波形（略）（5分）3已知载波uC=10cos（250106）t (V), 调制信号u(t)=5cos（2103）t (V)，调频灵敏度Sf10kHz/V，求调频波表达式、最大频偏fm、调频系数mf和有效带宽BW。（10分） 解: 1. 调频波表达式uFM(t)=10cos（250106t50sin2103t） (2.5分)2. 最大频偏fm= SfUWm =50kHz (2.5分)3. 调频系数mf=fm/F= SfUWm/F=50rad (2.5分) 4. 有效带宽BW=2(mf+1)F=102kHz (2.5分) 4、已知载波电压uC(t)=5cos2106t，调制信号电压u(t)=2cos2103t，令常数ka1。试：（1）写出调幅表达式；（2）求调幅系数及频带宽度；（3）画出调幅波的波形和频谱图。 （10分）解：1. ma=kaUm/Ucm=0.4uAM(t)=UCm（1macost）cosCt=5(1+0.4 cos2103t) cos2106t （4分）2. ma=kaUm/Ucm=0.4 BW=2F=2kHz （2分）3. 图（略） （4分） 班 级_姓 名_学 号 _装 订 线
