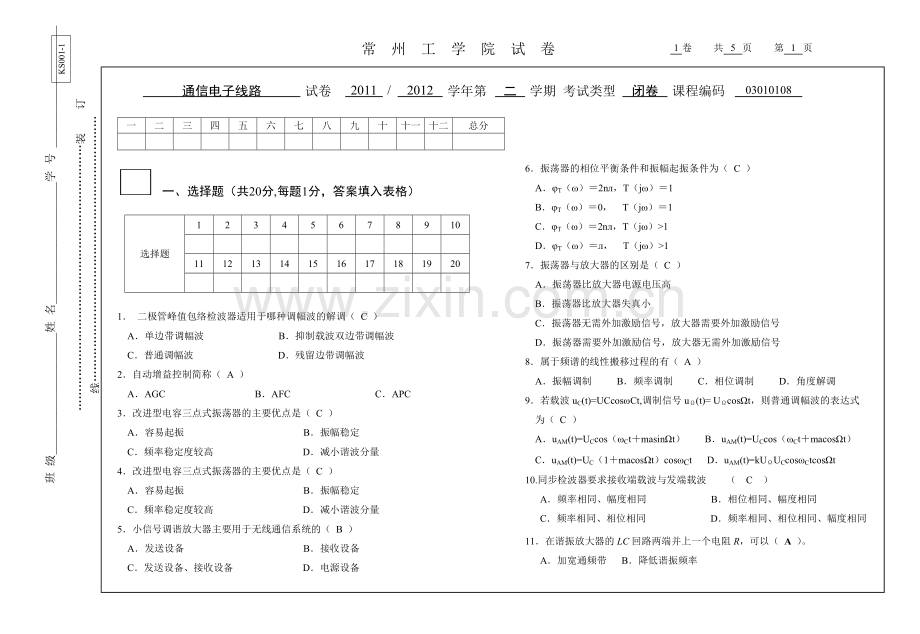

常 州 工 学 院 试 卷

1
卷 共
5
页 第
5
页

班 级_____________________姓 名_____________________学 号 _____________________
………………………………………………………………装 订 线………………………………………………………………
班 级_____________________姓 名_____________________学 号 _____________________
………………………………………………………………………装 订 线…………………………………………………………………………………………

 一、选择题（共20分,每题1分，答案填入表格）

选择题
1
2
3
4
5
6
7
8
9
10

11
12
13
14
15
16
17
18
19
20

1． 二极管峰值包络检波器适用于哪种调幅波的解调（ C ）
A．单边带调幅波 B．抑制载波双边带调幅波
C．普通调幅波 D．残留边带调幅波
2．自动增益控制简称（ A ）
A．AGC B．AFC C．APC
3．改进型电容三点式振荡器的主要优点是（ C ）
A．容易起振 B．振幅稳定
C．频率稳定度较高 D．减小谐波分量
4．改进型电容三点式振荡器的主要优点是（ C ）
A．容易起振 B．振幅稳定
C．频率稳定度较高 D．减小谐波分量
5．小信号调谐放大器主要用于无线通信系统的（ B ）
A．发送设备 B．接收设备
C．发送设备、接收设备 D．电源设备

6．振荡器的相位平衡条件和振幅起振条件为（ C ）
A．φT（ω）＝2nл，T（jω）＝1
B．φT（ω）＝0， T（jω）＝1
C．φT（ω）＝2nл，T（jω）>1
D．φT（ω）＝л， T（jω）>1
7．振荡器与放大器的区别是（ C ）
A．振荡器比放大器电源电压高
B．振荡器比放大器失真小
C．振荡器无需外加激励信号，放大器需要外加激励信号
D．振荡器需要外加激励信号，放大器无需外加激励信号
8．属于频谱的线性搬移过程的有（ A ）
A．振幅调制 B．频率调制 C．相位调制 D．角度解调
9．若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式
为（ C ）
A．uAM(t)=UCcos（ωCt＋masinΩt） B．uAM(t)=UCcos（ωCt＋macosΩt）
C．uAM(t)=UC（1＋macosΩt）cosωCt D．uAM(t)=kUΩUCcosωCtcosΩt
10.同步检波器要求接收端载波与发端载波 （ C ）
A．频率相同、幅度相同 B．相位相同、幅度相同
C．频率相同、相位相同 D．频率相同、相位相同、幅度相同
11．在谐振放大器的LC回路两端并上一个电阻R，可以（ A ）。
A．加宽通频带 B．降低谐振频率

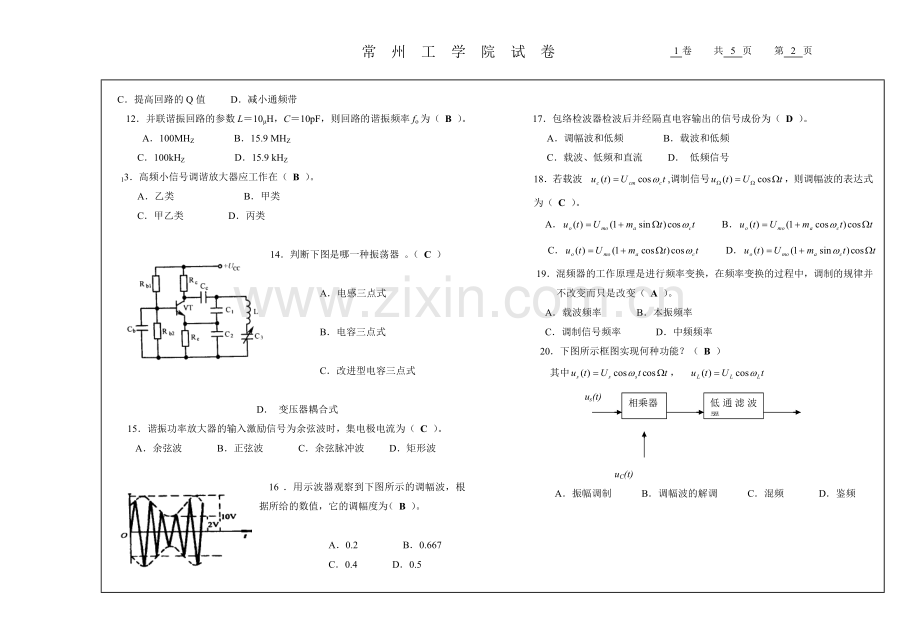

C．提高回路的Q值 D．减小通频带
12．并联谐振回路的参数L＝10μH，C＝10pF，则回路的谐振频率fo为（ B ）。
A．100MHZ B．15.9 MHZ
C．100kHZ D．15.9 kHZ
13．高频小信号调谐放大器应工作在（ B ）。
A．乙类 B．甲类
C．甲乙类 D．丙类

14．判断下图是哪一种振荡器 。（ C ）

A．电感三点式

B．电容三点式

C．改进型电容三点式

D． 变压器耦合式
15．谐振功率放大器的输入激励信号为余弦波时，集电极电流为（ C ）。
A．余弦波 B．正弦波 C．余弦脉冲波 D．矩形波

16．用示波器观察到下图所示的调幅波，根据所给的数值，它的调幅度为（ B ）。

A．0.2 B．0.667
C．0.4 D．0.5

17．包络检波器检波后并经隔直电容输出的信号成份为（ D ）。
A．调幅波和低频 B．载波和低频
C．载波、低频和直流 D． 低频信号
18．若载波,调制信号，则调幅波的表达式
为（ C ）。
A． B．
C． D．
19．混频器的工作原理是进行频率变换，在频率变换的过程中，调制的规律并不改变而只是改变（ A ）。
A．载波频率 B．本振频率
C．调制信号频率 D．中频频率
20．下图所示框图实现何种功能？（ B ）
其中，
相乘器
低通滤波器
us(t)

uC(t)
A．振幅调制 B．调幅波的解调 C．混频 D．鉴频

 二、填空题（20分,每题2分）

1、无线电通信中，信号是以电磁波形式发射出去的。它的调制方式有 调幅、调频、调相。
2、针对不同的调制方式有三种解调方式，分别是 检波、鉴频、和鉴相。
3．解调是调制的逆过程。振幅调制信号的解调电路称为振幅 检波电路 ，它的作用是 从调幅信号中不失真地捡出调制信号 。
4．有一输出中频fI＝465kHz的超外差接收机，当接收信号频率fc＝1200kHz，则其本振频率为 1665kHz ，镜像干扰频率为 2130kHz 。
5、要产生较高频率信号应采用 LC振荡器，要产生较低频率信号应采用 RC振荡器，要产生频率稳定度高的信号应采用 石英晶体振荡器。
6、三点式振荡器有 电容 和 电感 三点式电路。
7、反馈式正弦波振荡器由 放大部分、选频网络、反馈网络三部分组成。
8．大信号包络检波器是利用二极管的 单向导电性 和RC网络的 充放电特性 工作的。
9．晶体管正弦波振荡器产生自激振荡的相位条件是 uf和ui同相 ，振幅条件是 Uf＝Ui 。
10．锁相环路由 鉴相器 、 环路滤波器 和 压控振荡器 三部分组成，它的主要作用是用于实现两个电信号相位同步，即可实现无频率误差的频率跟踪 。

 三、简答题（共20分，每题5分）

1、根据相位平衡条件，判断下面电路是否产生振荡，并说明理由（5分）
L
C1
V
C2

答：不能振荡，因为不满足“射同基反”的原则。(5分)

2. 从功能和应用两个角度，说明小信号谐振放大器与谐振功率放大器的主要区别是什么？（5分）

答：1）在功能上，小信号谐振放大器的作用是选频和放大；而谐振功率放大器为了提高发射信号的功率。
2）在应用上，小信号谐振放大器一般作为接收机天线的后一级，将接收到的小信号低噪声地放大；而谐振功率放大器一般作为发射机天线的前一级，将高频已调信号功率放大，通过发射天线向外发射出去。

3．高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？（5分）
答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流分量、基波分量、谐波、和频、差频分量，通过LC并联谐振回路这一带通滤波器取出差频分量，完成混频。

4．无线电广播发送和接收设备由哪些主要部分组成？（5分）
答：发送设备由振荡器、倍频器、调制器、低频放大及功率放大器等部分组成。接收设备由高频放大器、混频器、本地振荡器、中频放大器、检波器及低频放大器等组成。

 四、应用和计算题（共40分，每题10分）

1．如图所示调谐放大器的回路电感为L＝180μH，谐振频率fo＝1MHZ，
谐振时的Re＝43kΩ。求：
1）回路电容C；
2）放大器的通频带BW；
3 ）图中R4、C1的作用是什么？（10分）

解：1.回路电容
由得
（或141pF）
2．放大器的通频带

3．接入电阻R4的目的是降低Q值，加宽放大器的通频带；电容C1是高频旁路电容，它的作用是保证输入信号顺利加于基极和发射极之间。
2．下图是AM接收机的原理框图，1、根据其工作原理分别填写整机框图中的各单元名称。2、画出各单元的输入和输出波形（画草图）。（10分）
A
B
C
D
低频放大器
E
接收机天线
听筒

解：A——高频小信号放大器；B——混频器；
C——中频放大器；D——检波器；E——本地振荡器。（5分）

波形（略）（5分）

3．已知载波uC=10cos（2π×50×106）t (V), 调制信号uΩ(t)=5cos（2π×103）t (V)，调频灵敏度Sf＝10kHz/V，求调频波表达式、最大频偏Δfm、调频系数mf和有效带宽BW。（10分）
解: 1. 调频波表达式uFM(t)=10cos（2π×50×106t＋50sin2π×103t） (2.5分)
2. 最大频偏Δfm= SfUWm =50kHz (2.5分)
3. 调频系数mf=Δfm/F= SfUWm/F=50rad (2.5分)
4. 有效带宽BW=2(mf+1)F=102kHz (2.5分)

4、已知载波电压uC(t)=5cos2π×106t，调制信号电压uΩ(t)=2cos2π×103t，令常数ka＝1。试：（1）写出调幅表达式；（2）求调幅系数及频带宽度；（3）画出调幅波的波形和频谱图。 （10分）
解：1. ma=kaUΩm/Ucm=0.4
uAM(t)=UCm（1＋macosΩt）cosωCt=5(1+0.4 cos2π×103t) cos2π×106t （4分）
2. ma=kaUΩm/Ucm=0.4 BW=2F=2kHz （2分）
3. 图（略） （4分）
