 一、选择题（共20分,每题1分，答案填入表格）
选择题
1
2
3
4
5
6
7
8
9
10

11
12
13
14
15
16
17
18
19
20

1．正弦波振荡器中正反馈网络的作用是 （ A ）
A． 保证产生自激振荡的相位条件
B． 提高放大器的放大倍数，使输出信号足够大
C． 产生单一频率的正弦波
2．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是 （ B ）
A．电路组成简单 B．输出波形好
C．容易调节振荡频率 D． 频率稳定度高
3．调制的描述 （ C ）
A. 用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。
B.用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。
C. 用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。

4．改进型电容三点式振荡器的主要优点是 （ C ）
A．容易起振 B．振幅稳定
C．频率稳定度较高 D．减小谐波分量
5．功率放大电路与电压放大电路的区别是 （ C ）
A．前者比后者电源电压高
B．前者比后者电压放大倍数大
C．前者比后者效率高
D．前者比后者失真小
6．小信号调谐放大器主要用于无线通信系统的 （ B ）
A．发送设备 B．接收设备
C．发送设备、接收设备
7. 高频功率放大器主要工作在 （ D ）
A．甲类 B．乙类
C．甲乙类 D．丙类
8．直接调频与间接调频相比，以下说法正确的是 （ C ）
A．直接调频频偏较大，中心频率稳定
B．间接调频频偏较大，中心频率不稳定
C．直接调频频偏较大，中心频率不稳定
D．间接调频频偏较大，中心频率稳定

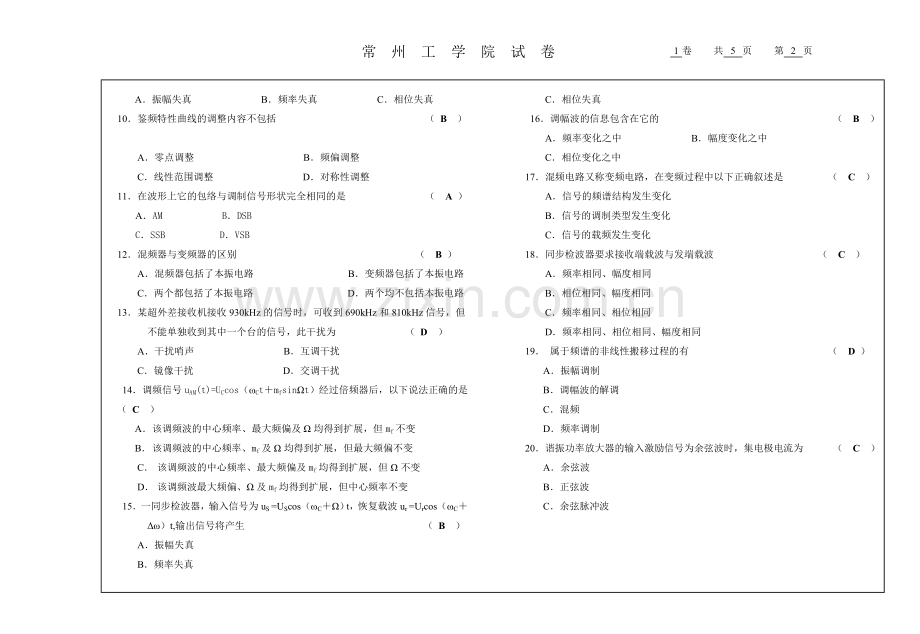

9．一同步检波器，输入信号为uS =UScos（ωC＋Ω）t，恢复载波ur =Urcos（ωC t＋φ）,输出信号将产生 （ C ）

A．振幅失真 B．频率失真 C．相位失真
10．鉴频特性曲线的调整内容不包括 （ B ）

A．零点调整 B．频偏调整
C．线性范围调整 D．对称性调整
11．在波形上它的包络与调制信号形状完全相同的是 （ A ）
A．AM B．DSB
C．SSB D．VSB
12．混频器与变频器的区别 （ B ）
A．混频器包括了本振电路 B．变频器包括了本振电路
C．两个都包括了本振电路 D．两个均不包括本振电路
13．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为 （ D ）
A．干扰哨声 B．互调干扰
C．镜像干扰 D．交调干扰
14．调频信号uAM(t)=UCcos（ωCt＋mfsinΩt）经过倍频器后，以下说法正确的是（ C ）
A． 该调频波的中心频率、最大频偏及Ω均得到扩展，但mf不变
B． 该调频波的中心频率、mf及Ω均得到扩展，但最大频偏不变
C． 该调频波的中心频率、最大频偏及mf均得到扩展，但Ω不变
D． 该调频波最大频偏、Ω及mf均得到扩展，但中心频率不变
15．一同步检波器，输入信号为uS =UScos（ωC＋Ω）t，恢复载波ur =Urcos（ωC＋Δω）t,输出信号将产生 （ B ）
A．振幅失真
B．频率失真
C．相位失真
16．调幅波的信息包含在它的 （ B ）
A．频率变化之中 B．幅度变化之中
C．相位变化之中
17．混频电路又称变频电路，在变频过程中以下正确叙述是 （ C ）
A．信号的频谱结构发生变化
B．信号的调制类型发生变化
C．信号的载频发生变化
18．同步检波器要求接收端载波与发端载波 （ C ）
A．频率相同、幅度相同
B．相位相同、幅度相同
C．频率相同、相位相同
D．频率相同、相位相同、幅度相同
19． 属于频谱的非线性搬移过程的有 （ D ）
A．振幅调制
B．调幅波的解调
C．混频
D．频率调制
20．谐振功率放大器的输入激励信号为余弦波时，集电极电流为 （ C ）
A．余弦波
B．正弦波
C．余弦脉冲波

 二、填空题（20分,每空2分）

1. 有一中频fI＝465kHz的超外差接收机，当接收信号频率fc＝1200kHz，则其本振频率fLO＝ 1665kHz ，镜像干扰频率为 2130kHz 。
2. 通信系统由输入变换器、 发送设备 、 信道 、 接收设备 以及输出变换器组成。
3. 调幅波的几种调制方式是 普通调幅 、 双边带调幅 、 单边带调幅 和 残留单边带调幅 。
4．单调谐放大器经过级联后电压增益 增大 、通频带 变窄 、选择性 变好 。（在空格中填写变化趋势）
5．调频的主要优点是抗干扰能力强、 功率管利用率高 和 信号传输保真度高 。
 三、简答题（共20分，每题5分）

1． 无线电广播发送和接收设备由哪些主要部分组成？
答：发送设备由振荡器、倍频器、调制器、低频放大及功率放大器等部分组成
接收设备由高频放大器、混频器、本地振荡器、中频放大器、检波器及低频放大器等组成

2．锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？为什么？
答：锁相环路稳频效果优越。
这是由于一般的AFC技术存在着固有频率误差问题（因为AFC是利用误差来减小误差），往往达不到所要求的频率精度，而采用锁相技术进行稳频时，可实现零偏差跟踪。

3. 小信号谐振放大器与谐振功率放大器的主要区别是什么？
答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。
2）两种放大器的分析方法不同：前者输入信号小采用线性高频等效电路分析法，而后者输入信号大采用折线分析法。

4. 高频已调波信号和本机振荡信号经过混频后，信号中包含哪些成分？如何取出需要的成分？
答：高频已调波信号和本机振荡信号经过混频后，信号中包含直流分量、基波分量、谐波、和频、差频分量，通过LC并联谐振回路这一带通滤波器取出差频分量，完成混频。

 四、应用和计算题（共40分，每题10分）

1. 石英晶体振荡电路如图所示：
1) 说明石英晶体在电路中的作用是什么？
2) Rb1、Rb2、Cb的作用是什么？
3) 电路的振荡频率f0如何确定？ （10分）
解：1. 石英晶体在电路中的作用是作为短路元件，只有当LC调谐回路谐振在石英晶体的串联谐振频率时，该石英晶体呈阻性，满足振荡器相位起振条件。
2．Rb1、Rb2的作用是基极偏置电阻，Cb的作用是高频旁路电容，
3．

2、已知：载波uC=10cos2π×50×106t (V),调制信号uΩ(t)=5cos2π×103t (V)
调频灵敏度Sf＝10kHz/V,求:
1) 调频波表达式；
2) 最大频偏Δfm；
3) 调频系数mf和有效带宽B （15分）
解: 1. 调频系数mf=Δfm/F=SfUWm/F=50rad
调频波表达式uFM(t)=10cos（2π×50×106t＋50sin2π×103t）
2. 最大频偏Δfm= SfUWm =50kHz
3. 调频系数mf=Δfm/F= SfUWm/F=50rad 有效带宽BW=2(mf+1)F=102kHz

3、下图所示二极管峰值包络检波电路中，已知RL1＝1.2kΩ，RL2=6.8kΩ，Cg＝20μF，调幅波的载频fc＝10.7MHz，调制信号频率F＝（300～5000）Hz，最大调幅系数mamax＝0.8，若要求电路不产生惰性失真和底部切割失真，求检波电容C和电阻Rg的值。 （10分）

解：为了不产生惰性失真，

解得11.16pF≤CL≤0.003uF
为了不产生底部切割失真,
解得Rg≥22 kΩ

4、如图所示为晶体管收音机的某部分电路，试回答下列问题：
1) 该部分电路是混频器还是变频器？调节可变电容C1a、C1b起什么作用？
2) L4、C3、C5和可变电容C1b组成什么回路？ C4、L5组成什么回路？
3）L3的作用是什么？C1、C2的作用是什么？简述电路的工作原理。（10分）

解: 1．该电路是变频器, 调节可变电容C1a、C1b使本振回路与输入调谐回路谐振频率差一个中频
2.L4、C3、C5和可变电容C1b组成本振回路, C4、L5组成中频回路
3. L3的是本振部分的反馈线圈,对中频频率近于短路. C1是旁路电容, C2的是耦合电容. 工作原理:由磁性天线接收到的电磁波,通过线圈LA耦合到输入回路,选出所需的信号,再经电感L1L2耦合,加到管子的基极.中频回路C4L5并联阻抗对本振频率来说可认为短路.这个电路对本振而言是属于基极接地互感反馈振荡电路.本振电压通过C2加到发射极,而信号由基极输入,所以是发射极注入基极输入式的变频电路.
