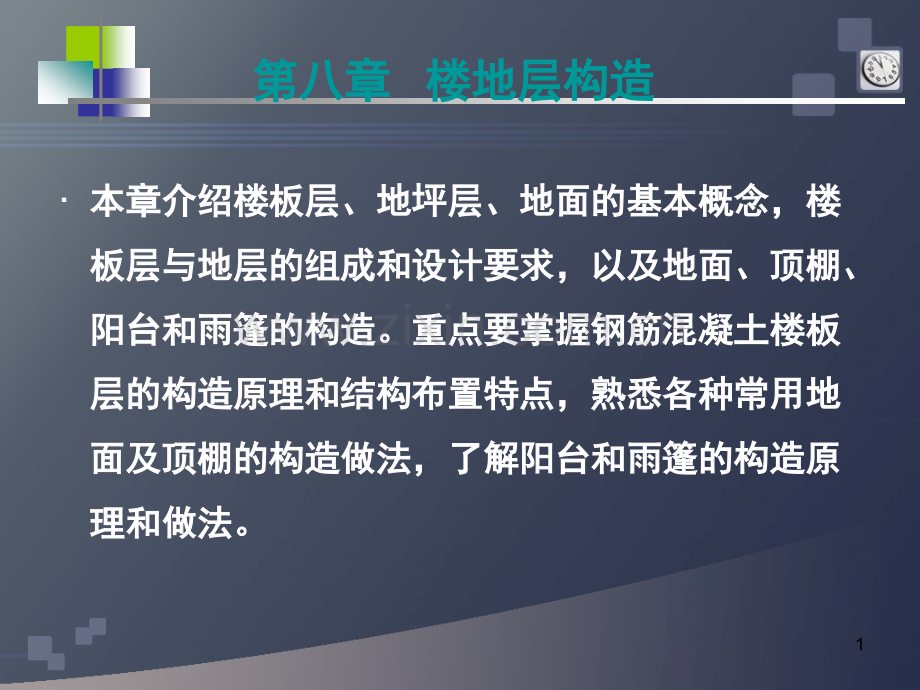

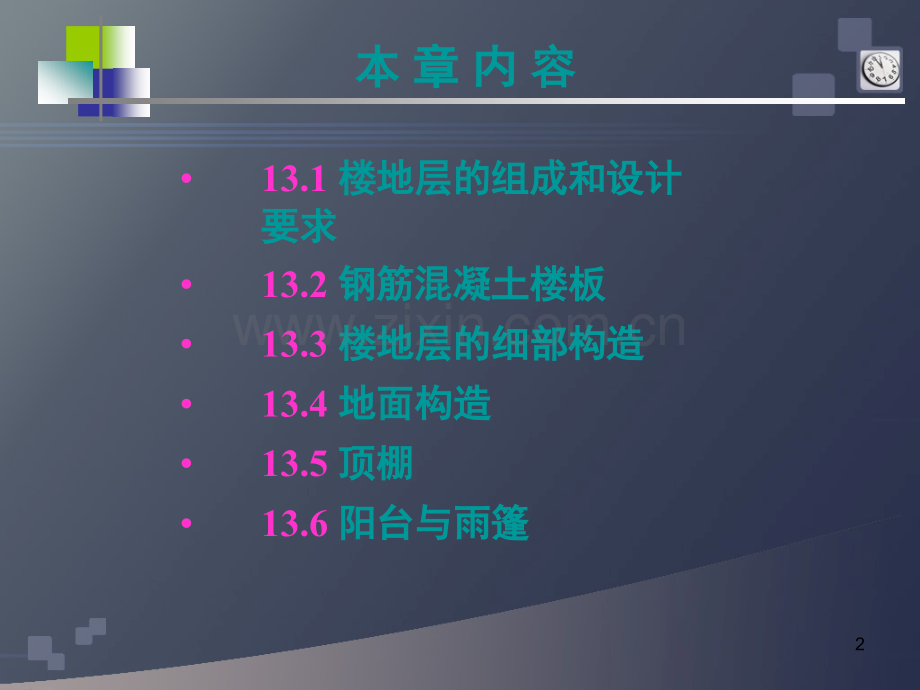

1、第八章第八章 楼地层构造楼地层构造本章介绍楼板层、地坪层、地面的基本概念,楼本章介绍楼板层、地坪层、地面的基本概念,楼板层与地层的组成和设计要求,以及地面、顶棚、板层与地层的组成和设计要求,以及地面、顶棚、阳台和雨篷的构造。重点要掌握钢筋混凝土楼板阳台和雨篷的构造。重点要掌握钢筋混凝土楼板层的构造原理和结构布置特点,熟悉各种常用地层的构造原理和结构布置特点,熟悉各种常用地面及顶棚的构造做法,了解阳台和雨篷的构造原面及顶棚的构造做法,了解阳台和雨篷的构造原理和做法。理和做法。1本本 章章 内内 容容13.1 楼地层的组成和设计楼地层的组成和设计要求要求13.2 钢筋混凝土楼板钢筋混凝土楼板13.
2、3 楼地层的细部构造楼地层的细部构造13.4 地面构造地面构造13.5 顶棚顶棚13.6 阳台与雨篷阳台与雨篷28.1 楼地层的组成和设计要求楼地层的组成和设计要求 楼板层是建筑物中分隔上下楼层的水平构件,它不仅承受自重和其上的使用荷载,并将其传递给墙或柱,而且对墙体也起着水平支撑的作用。地层是建筑物中与土壤直接接触的水平构件,承受作用在它上面的各种荷载,并将其传给地基。地面是指楼板层和地层的面层部分,它直接承受上部荷载的作用,并将荷载传给下部的结构层和垫层,同时对室内又有一定的装饰作用。3 楼板层主要由面层、结构层和顶棚组成(图8.1)。地层主要由面层、垫层和基层组成(图8.2)。根据使用要
3、求和构造做法的不同,楼地层有时还需设置找平层、结合层、防水层、隔声层、隔热层等附加构造层。8.1.1 楼地层的组成楼地层的组成4 (1)面层 (2)结构层 (3)顶棚层 (4)垫层 (5)基层 (6)附加层 5图8.1 楼板层的组成6图8.2 地坪层的组成7 (1)具有足够的强度和刚度,以保证结构的安全和正常使用;(2)根据不同的使用要求和建筑质量等级,要求具有不同程度的隔声、防火、防水、防潮、保温、隔热等性能;(3)便于在楼地层中敷设各种管线;(4)满足建筑经济的要求;(5)尽量为建筑工业化创造条件,提高建筑质量和加快施工进度。8.1.2 楼地层的构造要求楼地层的构造要求8 楼板层按其结构层
4、所用材料的不同,可分为木楼板、砖拱楼板、钢筋混凝土楼板及压型钢板混凝土组合板等多种形式(图8.3)。木楼板具有自重轻、构造简单、吸热指数小等优点,但其隔声、耐久和耐火性能较差,且耗木材量大,除林区外,一般极少采用。砖拱楼板虽可节约钢材、木材、水泥,但其自重大,承载力及抗震性能较差,且施工较复杂,目前也很少采用。8.1.3 楼板的类型楼板的类型9 钢筋混凝土楼板强度高、刚度好,耐久、耐火、耐水性好,且具有良好的可塑性,目前被广泛采用。压型钢板混凝土组合板是以压型钢板为衬板与混凝土浇筑在一起而构成的楼板。10图8.3 楼板的类型 118.2 钢筋混凝土楼板钢筋混凝土楼板 现浇钢筋混凝土楼板是指在现
5、场支模、绑扎钢筋、浇捣混凝土,经养护而成的楼板。现浇钢筋混凝土楼板根据受力和传力情况不同,分为板式楼板、梁板式楼板、无梁式楼板和压型钢板组合板等。8.2.1 现浇钢筋混凝土楼板现浇钢筋混凝土楼板12 板内不设梁,板直接搁置在四周墙上的板称为板式楼板。板有单向板和双向板之分(图8.4)。当板的长边与短边之比大于2时,板基本上沿短边单方向传递荷载,这种板称为单向板;当板的长边与短边之比小于或等于2时,作用于板上的荷载沿双向传递,在两个方向产生弯曲,称为双向板。8.2.1.1 板式楼板板式楼板13图8.4 单向板和双向板 14 由板、梁组合而成的楼板称为梁板式楼板(又称为肋形楼板)。根据梁的构造情况
6、又可分为单梁式、复梁式和井梁式楼板。(1)单梁式楼板 当房间尺寸不大时,可以只在一个方向设梁,梁直接支承在墙上,称为单梁式楼板(图8.5)。(2)复梁式楼板 有主次梁的楼板称为复梁式楼板(图8.6)。8.2.1.2 梁板式楼板梁板式楼板15(3)井梁式楼板 井梁式楼板是梁板式楼板的一种特殊形式。当房间尺寸较大,并接近正方形时,常沿两个方向布置等距离、等截面的梁,从而形成井格式的梁板结构(图8.7)。16图8.5 单梁式楼板17图8.6 复梁式楼板18图8.7 井梁式楼板 19 框架结构中将板直接支承在柱上,且不设梁的楼板称为无梁楼板,分为有柱帽和无柱帽两种。当楼面荷载较小时,可采用无柱帽式的无
7、梁楼板;当荷载较大时,为提高楼板的承载能力及其刚度,增加柱对板的支托面积并减小板跨,一般在柱顶加设柱帽或托板(图8.8)。8.2.1.3 无梁楼板无梁楼板20图8.8 无梁楼板(a)无梁楼板透视;(b)柱帽形式 21 以压型钢板为衬板,与混凝土浇筑在一起,搁置在钢梁上构成的整体式楼板称为压型钢板混凝土组合板。这种楼板主要由楼面层、组合板(包括现浇混凝土与钢衬板)及钢梁等几部分组成(图8.9)。特点是压型钢板起到了现浇混凝土的永久性模板和受拉钢筋的双重作用,同时又是施工的台板,简化了施工程序,加快了施工进度。另外,还可利用压型钢板肋间的空间敷设电力管线或通风管道。8.2.1.4 压型钢板混凝土组
8、合板压型钢板混凝土组合板22图8.9 压型钢板混凝土组合板 23 预制装配式钢筋混凝土楼板是指用预制厂生产或现场预制的梁、板构件,现场安装拼合而成的楼板。这种楼板具有节约模板,减轻工人劳动强度,施工速度快,便于组织工厂化、机械化的生产和施工等优点。但这种楼板的整体性差,并需要一定的起重安装设备。8.2.2 预制钢筋混凝土楼板预制钢筋混凝土楼板24(1)实心平板 预制实心平板的跨度一般在2.5m以内,板厚为跨度的1/30,一般为60100mm,板宽为400800mm。板的两端支承在墙或梁上(图8.10),施工时对起吊机械要求不高。8.2.2.1 预制钢筋混凝土楼板的类型预制钢筋混凝土楼板的类型2
9、5(2)槽形板 槽形板是一种梁、板合一的构件,板肋相当于小梁,作用在板上的荷载由板肋来承担,因而板可以做得很薄,仅有2530mm,板的经济跨度也比实心平板大,一般为36m,肋高为150300mm,板宽为5001200mm。依板的槽口向下和向上分别称为正槽板和反槽板(图8.11)。26(3)空心板 空心板是一种板腹抽孔的钢筋混凝土楼板,孔的形状有倒棱孔、椭圆孔和圆孔等几种(图8.12),以圆孔空心板制作最为方便,应用最广。空心板也是一种梁、板合一的预制构件,其结构计算理论与槽形板相似,材料消耗也相近,但空心板上下板面平整,且隔声效果好,因此是目前广泛采用的一种形式。27图8.10 实心平板28图
10、8.11 槽形板(a)正槽板;(b)反槽板 29图8.12 空心板30(1)板的布置 在进行板的结构布置时,首先应根据房间的开间和进深尺寸确定板的支承方式,再根据现有板的规格进行合理安排,选择一种或几种板进行布置。板的支承方式有板式和梁板式两种(图8.13)。预制板直接搁置在墙上的称为板式结构布置;若先搁梁,再将板搁置在梁上的称为梁板式布置。8.2.2.2 预制板的结构布置与搁置要求预制板的结构布置与搁置要求31 当采用梁板式结构时,板在梁上的搁置方式有两种:一种是板直接搁置在矩形或T形梁顶上;另一种是将板搁置在花篮梁或十字梁上,使板面与梁顶面相平齐。如图8.14所示。当板宽尺寸之和与房间的净
11、开间(或净进深)出现小于一个板宽的空隙时,可采取以下方法解决(如图8.15所示):增大板缝 挑砖 32 现浇板 当缝差超过200mm时,应考虑重新选板或采用调缝板。33(2)板的搁置要求板与板的连接 板间的接缝有端缝和侧缝两种。端缝一般以细石混凝土灌注,必要时可将板端留出的钢筋交错搭接在一起,或加钢筋网片后再灌注细石混凝土,以加强连接。侧缝一般有形缝、形缝和凹槽缝三种形式(图8.16)34板与墙、梁的连接 预制板直接搁置在砖墙上或梁上时,均应有足够的支承长度。当圈梁未设在板的同一标高时,板端伸进外墙的长度不应小于120mm,伸进内墙的长度不应小于100mm,支承于钢筋混凝土梁上时不应小于80m
12、m。此外,为增强建筑物的整体刚度,板与墙、梁之间及板与板之间常用钢筋拉结(图8.17)。35图8.13 预制楼板的结构布置(a)板式结构布置;(b)梁板式结构布置 36图8.14 板在梁上的搁置(a)楼板搁在矩形梁顶面;(b)楼板搁在花篮梁上 37图8.15 板缝差的处理(a)挑砖;(b)现浇钢筋混凝土板带 38图8.16 楼板侧缝的接缝形式(a)V形缝;(b)U形缝;(c)凹槽缝 39图8.17 锚固筋的配置 408.3 楼地层的细部构造楼地层的细部构造(1)设防潮层 通常对无特殊防潮要求的房间,其地层防潮采用C10混凝土垫层60mm厚即可。对防潮要求较高的房间,其地层防潮的具体做法是在混凝
13、土垫层上、刚性整体面层下先刷一道冷底子油,然后刷憎水的热沥青两道或二布三涂防水层。如图8.18(a)、(b)所示。8.3.1 地层防潮地层防潮41(2)设保温层 设保温层有两种做法:第一种是在地下水位低、土壤较干燥的地层,可在垫层下铺一层13水泥炉渣或其他工业废料做保温层;第二种是在地下水位较高的地区,可在面层与混凝土垫层间设保温层,并在保温层下做防水层。如图8.18(c)、(d)所示。42(3)架空地层 将地层底板搁置在地垄墙上,将地层架空,形成空铺地层,使地层与土壤间形成通风道,可带走地下潮气。43图8.18 地层防潮构造 44(1)楼面排水 为便于排水,首先要设置地漏,并使地面由四周向地
14、漏有一定的坡度,从而引导水流入地漏。地面排水坡度一般为1%1.5%。(2)楼层防水 有防水要求的楼层,其结构应以现浇钢筋混凝土楼板为好。面层也宜采用水泥砂浆、水磨石地面或缸砖、瓷砖、陶瓷锦砖等防水性能好的材料。常见的防水材料有防水卷材、防水砂浆和防水涂料等。如图8.19所示。8.3.2 楼地层防水楼地层防水45图8.19 楼板层防水处理及管道穿越楼板时的处理(a)防水层伸入踢脚;(b)防水层铺至门外;(c)普通管道穿越楼板的处理;(d)热力管道穿越楼板的处理 46 楼层隔声的重点是对撞击声的隔绝,可从以下三个方面进行改善:(1)采用弹性面层 (2)采用弹性垫层 (3)采用吊顶8.3.3 楼板层
15、隔声楼板层隔声47 楼板上设置隔墙时,宜采用轻质隔墙,这样可以直接搁置于楼板的任一位置。当楼板为槽形板楼板时,隔墙可直接搁置在板的纵肋上,如图8.20(a)所示。若为空心板楼板,应在隔墙下的板缝处设现浇钢筋混凝土板带或梁来支承隔墙,如图8.20(b)、(c)所示。8.3.4 楼板上隔墙的处理楼板上隔墙的处理48图8.20 楼板上隔墙的处理(a)隔墙支承于纵肋上;(b)隔墙支承于现浇板带上;(c)隔墙支承于梁上 498.4 地面构造地面构造 (1)具有足够的坚固性。(2)具有良好的保温性能。(3)具有一定的弹性。(4)具有较强的装饰性。(5)经济。8.4.1 地面的设计要求地面的设计要求50 地
16、面的名称是以面层的材料来命名的。根据面层的材料和施工工艺不同,将地面分为现浇整体地面、块材镶铺地面、卷材类地面及木地面等。8.4.2 地面的类型及构造地面的类型及构造51 踢脚是地面与墙面交接处的构造处理,其主要作用是遮盖墙面与地面的接缝,并保护墙面,防止外界的碰撞损坏和清洗地面时的污染。常用的踢脚板有水泥砂浆、水磨石、釉面砖、木板等。在墙体的内墙面所做的保护处理称为墙裙(又称台度)。一般居室内的墙裙,主要起装饰作用,常用木板、大理石板等板材来做,高度为9001200mm。卫生间、厨房的墙裙,作用是防水和便于清洗,多用水泥砂浆、釉面瓷砖来做,高度为9002000mm。8.4.3 踢脚和墙裙踢脚
17、和墙裙528.5 顶棚顶棚 直接式顶棚是指在钢筋混凝土楼板下直接喷刷涂料、抹灰或粘贴饰面材料的构造做法,多用于大量性的民用建筑中。通常有以下几种做法:(1)直接喷刷涂料的顶棚 (2)抹灰顶棚如图8.21(a)所示。(3)贴面顶棚如图8.21(a)所示。8.5.1 直接式顶棚直接式顶棚53图8.21 直接式顶棚构造(a)抹灰顶棚;(b)粘贴顶棚 54 吊挂式顶棚简称吊顶,是指顶棚的装修表面与屋面板或楼板之间留有一定距离,这段距离形成的空腔可以将设备管线和结构隐藏起来,也可使顶棚在这段空间高度上产生变化,形成一定的立体感,增强装饰效果。吊顶一般由吊筋、骨架和面层三部分组成。8.5.2 吊挂式顶棚吊
18、挂式顶棚55(1)吊筋 吊筋是连接骨架(吊顶基层)与承重结构层(屋面板、楼板、大梁等)的承重传力构件。吊筋与钢筋混凝土楼板的固定方法有预埋件锚固、预埋筋锚固、膨胀螺栓锚固和射钉锚固,如图8.22所示。(2)骨架 骨架主要由主、次龙骨组成,其作用是承受顶棚荷载并由吊筋传递给屋顶或楼板结构层。按材料分有木骨架和金属骨架两类。56(3)面层 面层的作用是装饰室内空间,同时起一些特殊作用,如吸声、反射光等。构造做法一般分为抹灰类(板条抹灰、钢板网抹灰、苇箔抹灰等)、板材类(纸面石膏板、穿孔石膏吸声板、钙塑板、铝合金板等),在设计和施工时要结合灯具、风口布置等一起进行,如图8.23所示。57图8.22
19、吊筋与楼板的固定 58图8.23 上人吊挂顶棚构造举例 598.6 阳台与雨篷阳台与雨篷 阳台是多层及高层建筑中供人们室外活动的平台,有生活阳台和服务阳台之分。阳台按其与外墙的相对位置分,有凸阳台、凹阳台和半凸半凹阳台。凹阳台实为楼板层的一部分,构造与楼板层相同,而凸阳台的受力构件为悬挑构件,其挑出长度和构造做法必须满足结构抗倾覆的要求。8.6.1 阳台阳台60(1)现浇钢筋混凝土凸阳台 现浇钢筋混凝土凸阳台有三种结构类型(图8.24),多用于阳台形状特殊及抗震设防要求较高的地区。(2)预制钢筋混凝土凸阳台 预制钢筋混凝土凸阳台有四种结构类型,如图8.25所示。其施工速度快,但抗震性能较差,常
20、用于抗震设防要求不高的地区。8.6.1.1 凸阳台的承重构件凸阳台的承重构件 61图8.24 现浇钢筋混凝土凸阳台(a)挑板式;(b)压梁式;(c)挑梁式 62图8.25 预制钢筋混凝土凸阳台(a)挑板外伸式;(b)楼板压重式;(c)挑梁式;(d)抗倾覆板式 63(1)栏杆(栏板)与扶手 栏杆(栏板)是为保证人们在阳台上活动安全而设置的竖向构件,要求坚固可靠,舒适美观。其净高应高于人体的重心,不宜小于1.05m,也不应超过1.2m。栏杆一般由金属杆或混凝土杆制作,其垂直杆件间净距不应大于110mm。如图8.26所示。栏板有钢筋混凝土栏板和玻璃栏板等。8.6.1.2 阳台的构造阳台的构造 64(
21、2)阳台排水 阳台外排水适用于低层和多层建筑,具体做法是在阳台一侧或两侧设排水口,阳台地面向排水口做成1%2%的坡度,排水口内埋设4050镀锌钢管或塑料管(称水舌),外挑长度不少于80mm,以防雨水溅到下层阳台,如图8.27(a)所示。内排水适用于高层建筑和高标准建筑,具体做法是在阳台内设置排水立管和地漏,将雨水直接排入地下管网,保证建筑立面美观,如图8.27(b)所示。65图8.26 阳台栏杆(栏板)与扶手的构造(a)金属栏杆;(b)现浇混凝土栏板;(c)预制钢筋混凝土栏板 66图8.27 阳台排水构造(a)水舌排水;(b)排水管排水 67 当代建筑的雨篷形式多样,以材料和结构分为钢筋混凝土雨篷、钢结构悬挑雨篷、玻璃采光雨篷、软面折叠多用雨篷等。(1)钢筋混凝土雨篷 一般由雨篷梁和雨篷板组成(图8.28)。(2)钢结构悬挑雨篷 钢结构悬挑雨篷由支撑系统、骨架系统和板面系统三部分组成 8.6.2 雨篷雨篷68(3)玻璃采光雨篷 玻璃采光雨篷是用阳光板、钢化玻璃作雨篷面板的新型透光雨篷。其特点是结构轻巧,造型美观,透明新颖,富有现代感,也是现代建筑中广泛采用的一种雨篷。69图8.28 钢筋混凝土雨篷构造 70
