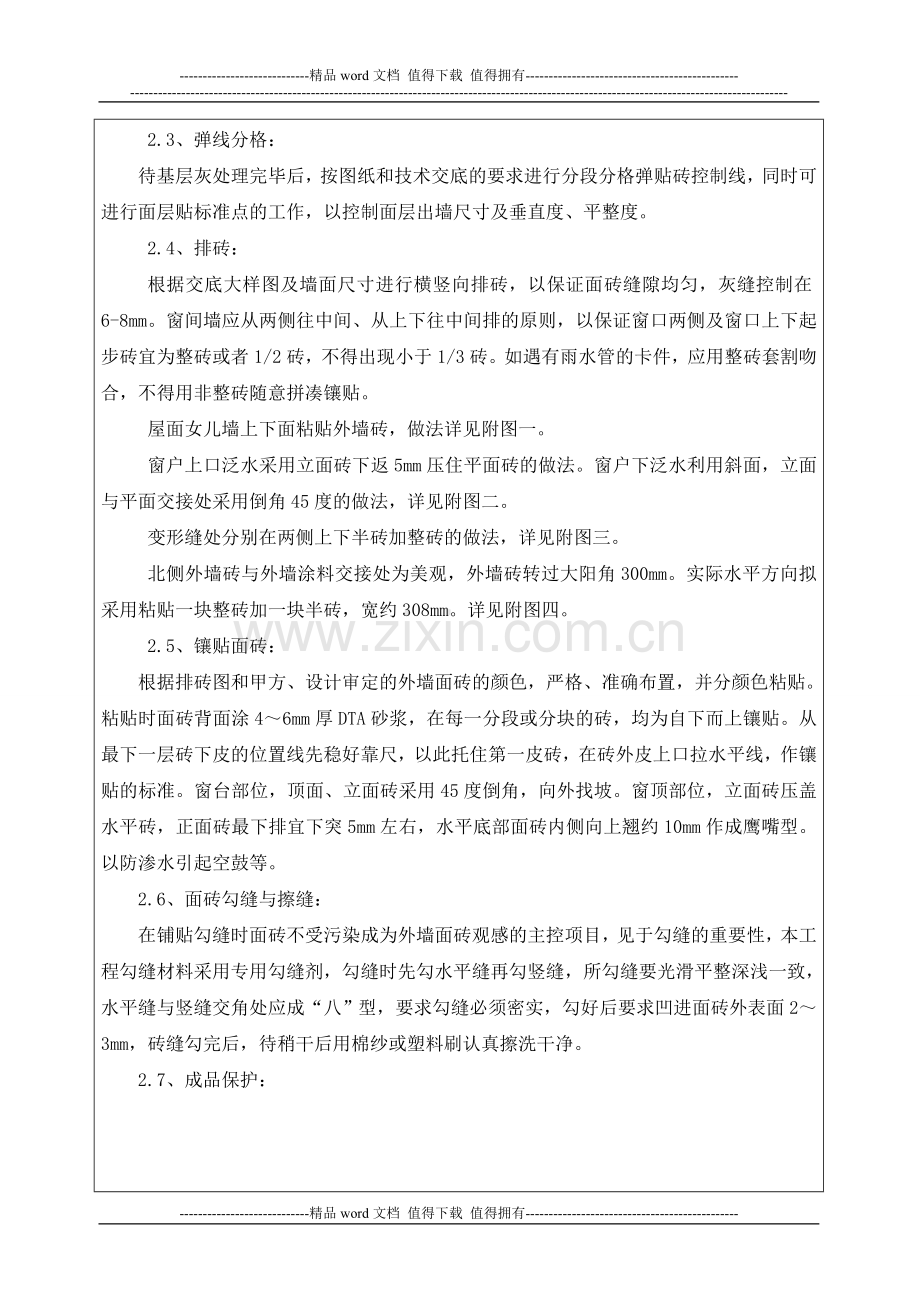

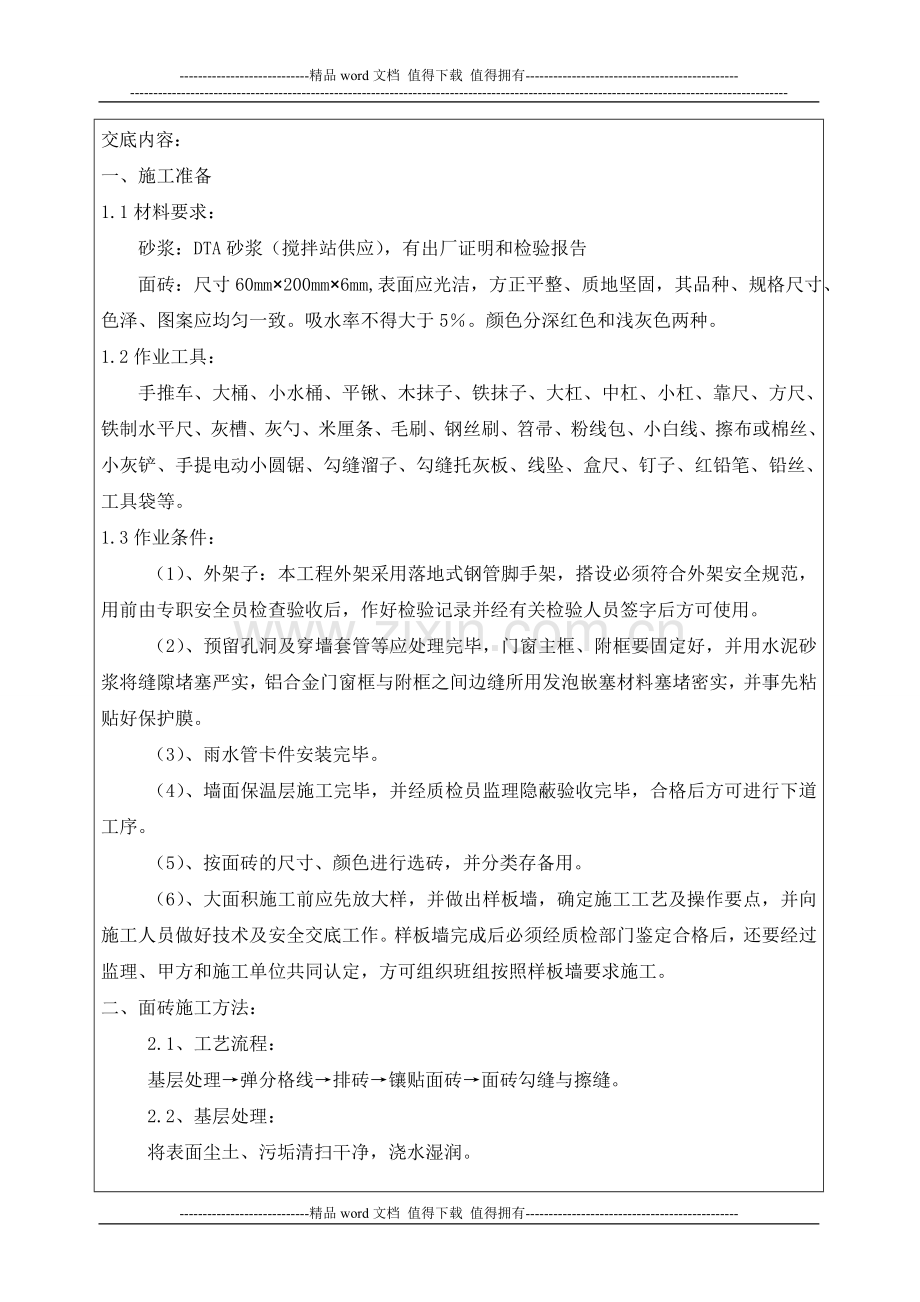

-精品word文档 值得下载 值得拥有-交底内容：一、施工准备1.1材料要求： 砂浆：DTA砂浆（搅拌站供应），有出厂证明和检验报告 面砖：尺寸60mm200mm6mm,表面应光洁，方正平整、质地坚固，其品种、规格尺寸、色泽、图案应均匀一致。吸水率不得大于5。颜色分深红色和浅灰色两种。1.2作业工具： 手推车、大桶、小水桶、平锹、木抹子、铁抹子、大杠、中杠、小杠、靠尺、方尺、铁制水平尺、灰槽、灰勺、米厘条、毛刷、钢丝刷、笤帚、粉线包、小白线、擦布或棉丝、小灰铲、手提电动小圆锯、勾缝溜子、勾缝托灰板、线坠、盒尺、钉子、红铅笔、铅丝、工具袋等。1.3作业条件：（1）、外架子：本工程外架采用落地式钢管脚手架，搭设必须符合外架安全规范，用前由专职安全员检查验收后，作好检验记录并经有关检验人员签字后方可使用。（2）、预留孔洞及穿墙套管等应处理完毕，门窗主框、附框要固定好，并用水泥砂浆将缝隙堵塞严实，铝合金门窗框与附框之间边缝所用发泡嵌塞材料塞堵密实，并事先粘贴好保护膜。（3）、雨水管卡件安装完毕。（4）、墙面保温层施工完毕，并经质检员监理隐蔽验收完毕，合格后方可进行下道工序。（5）、按面砖的尺寸、颜色进行选砖，并分类存备用。（6）、大面积施工前应先放大样，并做出样板墙，确定施工工艺及操作要点，并向施工人员做好技术及安全交底工作。样板墙完成后必须经质检部门鉴定合格后，还要经过监理、甲方和施工单位共同认定，方可组织班组按照样板墙要求施工。二、面砖施工方法：2.1、工艺流程：基层处理弹分格线排砖镶贴面砖面砖勾缝与擦缝。2.2、基层处理：将表面尘土、污垢清扫干净，浇水湿润。 2.3、弹线分格：待基层灰处理完毕后，按图纸和技术交底的要求进行分段分格弹贴砖控制线，同时可进行面层贴标准点的工作，以控制面层出墙尺寸及垂直度、平整度。2.4、排砖：根据交底大样图及墙面尺寸进行横竖向排砖，以保证面砖缝隙均匀，灰缝控制在6-8mm。窗间墙应从两侧往中间、从上下往中间排的原则，以保证窗口两侧及窗口上下起步砖宜为整砖或者1/2砖，不得出现小于1/3砖。如遇有雨水管的卡件，应用整砖套割吻合，不得用非整砖随意拼凑镶贴。屋面女儿墙上下面粘贴外墙砖，做法详见附图一。窗户上口泛水采用立面砖下返5mm压住平面砖的做法。窗户下泛水利用斜面，立面与平面交接处采用倒角45度的做法，详见附图二。 变形缝处分别在两侧上下半砖加整砖的做法，详见附图三。北侧外墙砖与外墙涂料交接处为美观，外墙砖转过大阳角300mm。实际水平方向拟采用粘贴一块整砖加一块半砖，宽约308mm。详见附图四。 2.5、镶贴面砖：根据排砖图和甲方、设计审定的外墙面砖的颜色，严格、准确布置，并分颜色粘贴。粘贴时面砖背面涂46mm厚DTA砂浆，在每一分段或分块的砖，均为自下而上镶贴。从最下一层砖下皮的位置线先稳好靠尺，以此托住第一皮砖，在砖外皮上口拉水平线，作镶贴的标准。窗台部位，顶面、立面砖采用45度倒角，向外找坡。窗顶部位，立面砖压盖水平砖，正面砖最下排宜下突5mm左右，水平底部面砖内侧向上翘约10mm作成鹰嘴型。以防渗水引起空鼓等。2.6、面砖勾缝与擦缝：在铺贴勾缝时面砖不受污染成为外墙面砖观感的主控项目，见于勾缝的重要性，本工程勾缝材料采用专用勾缝剂，勾缝时先勾水平缝再勾竖缝，所勾缝要光滑平整深浅一致，水平缝与竖缝交角处应成“八”型，要求勾缝必须密实，勾好后要求凹进面砖外表面23mm，砖缝勾完后，待稍干后用棉纱或塑料刷认真擦洗干净。2.7、成品保护：对贴好的砖要做好成品保护，应有切实可靠的防止污染的措施，同时要及时清擦干净残留在门窗框扇上的砂浆。特别是铝合金门窗框、扇、玻璃，事先应贴好保护膜，预防污染。对少数工种（水、暖、电）的各种活应做在贴砖之前。拆除架子时注意不要碰撞墙面。三、质量标准3.1、保证项目：3.1.1、饰面砖的品种、规格、颜色必须符合设计要求和符合现行标准的规定。3.1.2、饰面砖镶贴必须牢固，无歪斜、缺楞、掉角和裂缝等缺陷。3.2、基本项目：3.2.1、表面平整、洁净，颜色一致，无变色、污痕，无显著的光泽受损处，无空鼓。3.2.2、接缝填嵌密实、平直，宽窄一致，颜色一致，阴阳角处压向正确非整砖的使用部位适宜。3.2.3、套割：用整砖套割吻合，边缘整齐，厚度同墙面一致。3.2.4、流水坡向外，不得有反坡的现象。3.3、允许偏差项目，见下表允许偏差项目序号保证项目允许偏差mm检查方法1立面垂直3用2m托线板和尺最检查2表面平整4用2m托线板和尺最检查3阴阳角方正3用20cm方尺检查4接缝平整3拉5m小线和尺量检查5接缝高低1用钢板短尺和塞尺检查6接缝宽度1直尺四、管理制度4.1、加强施工现场管理，杜绝不合格产品的出现。在贴砖之前对外架进行全面检查 ，作业层上的架板必须满铺并绑扎牢固。4.2、严格筛选劳务分包队伍，由于本工程贴砖面积大，在选择施工队伍时，除审查其资质外，还进一步对其所施工过的工程进行考察，通过评定筛选至少选择3家合格的劳务分包队伍进场。4.3、合格的劳务方进场后及时对工人进行入场安全教育和技能培训，提高操作人的技能水平和专业索质。4.4、本工程的面砖材料进场时必须由我单位会同监理部门进行材料验收，严格检验制度。4.5、选用国家定点厂家生产的砂浆，要求砂浆必须有出厂合格证、复试报告，并经过复试合格后方可设入使用。4.6、面砖施工时避免雨天、大风天气施工。五、技术质量保证措施5.1、严格执行ISO9002质量标准，按程序文件进行质量管理，按作业指导书和技术交底进行操作。5.2、加强技术管理，认真贯彻执行国家规定、操作规程和各项管理制度，明确岗位责任制，认真做好技术交底工作，除进行书面交底外，还应组织各班组召开技术交底会，对门窗洞口、变形缝等细部进行讲解。5.3、各种不同材质、色泽的面砖必须合理分类，堆放整齐。加强原材料检验工作，严格执行材料的检验制度。5.4、严格按照规范操作，实行三检制度，加强过程控制。每道工序施工完毕后经项目质检员验收合格后报监理验收，经监理工程师验收合格后才能进行下道工序施工。5.5、对已经贴好的面砖进行勾缝处理时应精心施工，施工时尽量避免面砖的污染。勾缝处理时必须待面砖贴完后48小时再用勾缝剂进行处理。对有污染的砖要及时进清理，用麻丝和擦布将表面擦净。遗留在缝子里的浮砂可用潮湿干净的软毛刷轻轻带出，如需要清水洗饰面时，应待勾缝材料硬化后方可进行。六、文明安全施工及环保措施6.1清扫地面前要先洒水。6.2进行外架作业时，搭设的脚手架、脚手板应平稳。6.3施工现场不准吸烟。进入施工现场必须正确佩戴好安全帽。6.4各种电闸箱装漏电装置，并经常检查，发现隐患及时处理。6.5材料进出场时，码放整齐，捆绑结实，散碎材料防止散落。七、附图一：女儿墙外侧排砖图八、附图二：窗口上下收口粘砖示意图九、附图三：外墙变形缝处排砖图十、附图四：北侧外墙砖与涂料交接处排砖图十一、附图五：二三四层窗户层间墙排砖示意图-精品word文档 值得下载 值得拥有-
