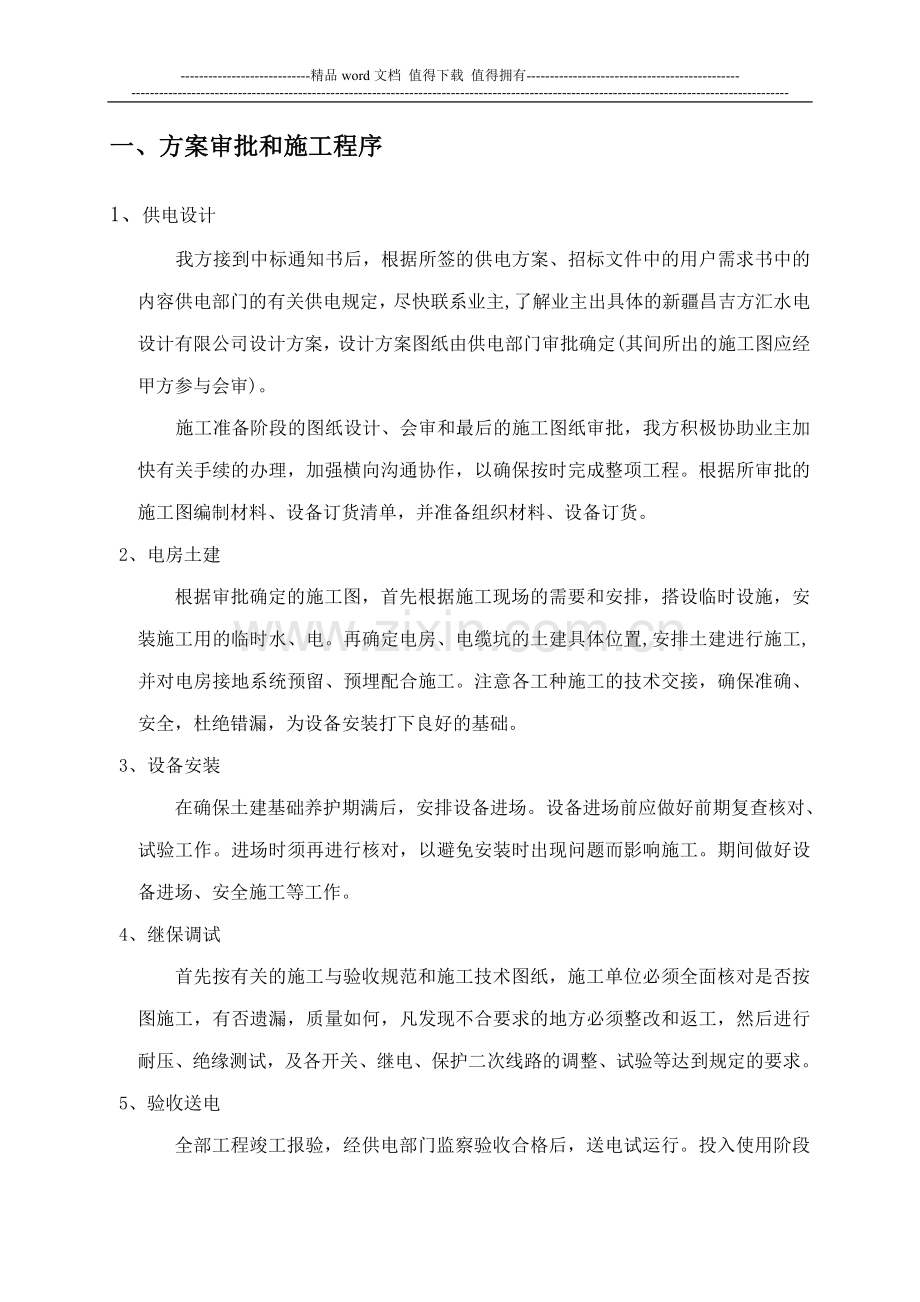

-精品word文档 值得下载 值得拥有-精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】电力工程施工组织计划一、方案审批和施工程序1、供电设计 我方接到中标通知书后，根据所签的供电方案、招标文件中的用户需求书中的内容供电部门的有关供电规定，尽快联系业主,了解业主出具体的新疆昌吉方汇水电设计有限公司设计方案，设计方案图纸由供电部门审批确定(其间所出的施工图应经甲方参与会审)。施工准备阶段的图纸设计、会审和最后的施工图纸审批，我方积极协助业主加快有关手续的办理，加强横向沟通协作，以确保按时完成整项工程。根据所审批的施工图编制材料、设备订货清单，并准备组织材料、设备订货。 2、电房土建 根据审批确定的施工图，首先根据施工现场的需要和安排，搭设临时设施，安装施工用的临时水、电。再确定电房、电缆坑的土建具体位置,安排土建进行施工,并对电房接地系统预留、预埋配合施工。注意各工种施工的技术交接，确保准确、安全，杜绝错漏，为设备安装打下良好的基础。 3、设备安装 在确保土建基础养护期满后，安排设备进场。设备进场前应做好前期复查核对、试验工作。进场时须再进行核对，以避免安装时出现问题而影响施工。期间做好设备进场、安全施工等工作。 4、继保调试 首先按有关的施工与验收规范和施工技术图纸，施工单位必须全面核对是否按图施工，有否遗漏，质量如何，凡发现不合要求的地方必须整改和返工，然后进行耐压、绝缘测试，及各开关、继电、保护二次线路的调整、试验等达到规定的要求。 5、验收送电 全部工程竣工报验，经供电部门监察验收合格后，送电试运行。投入使用阶段应 密切注意设备运行情况，并与业主保持联系，值班电工发现异常情况立即通知施工单位，以便处理故障。整理完善的竣工资料，办理竣工移交手续。二、土建工程施工方案（一）、施工准备1、施工技术准备A工前工程部必须准备的资料：（电缆坑、电缆管道等）土建施工图、土建施工要求、土建施工方案及有关的施工技术资料。B组织有关人员进行施工图会审，施工人员认真学习设计施工图及有关要求，对有关人员进行技术交底，做到人人心中有数。C技术交底程序为：项目经理 技术主管 施工员。D将施工用的砂、石、水泥、水进行化验，必须有合格证明，根据砼配合比的要求进行相应的配合比试验，并提供相关的报告，施工时就根据此报告进行砼浇制。2、施工材料的准备A施工用的砂、石、水泥根据现场实际情况准备,条件允许采用商业砼,这样质量保证。钢材按计划定货，根据现场需要运至施工现场。B以上材料在仓库里不存放，直接由厂家（供货商）运至施工现场。（二）、施工技术措施 1开挖基坑之前,应将其周围的障碍物清除；当有些桩影响开挖作业时，应在开挖前移出，并做好记录。2缆沟的基础，一般都比较小，当为普通土质时，可以采用人工开挖。对于较大型的基础，可采用机械开挖，并在基底标高以上预留一层用人工清理。3电房土建需参考厂家产品基础图，地网敷设要做好实验记录。4电缆坑开挖按设计要求，深度满足要求后，将坑底操平，及坑边修整。然后进行制模，制模过程注意加强模板的支撑，以防在浇制过程模板变形。5坑内面积较大时，可以两人以上同时作业，但不得面对面作业。6人工开挖管沟、基坑时，应先清除坑口的浮石及浮土等。向坑外抛土石时，应防止土石回落伤人。7敷设电缆保护管时，电缆管连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。8做好浇制现场平面布置工作。包括：场地平整，混凝土搅拌车的运输道路，清理基坑，排除坑内污物积水等。9严格控制砼养护时间，拆模时要注意保护砼及棱角。10堆放材料应根据现场情况，选择合理布置方案，力求占地最少，搬运距离最近，对环境造成的污染最小。11现场人员应分工明确，相互配合；多人工作时必须明确安全负责人，负责现场的安全监督。12机电设备使用前应全面检查，确认机电装置完整，绝缘良好，接地可靠，方准使用，并应有漏电保护设施。三、电力电缆施工方案（一）、施工准备1施工技术资料准备A施工技术资料的准备工作由项目总工负责组织安排，工程部负责施工技术资料的编制，本工程在开工前需要把施工组织设计、安全管理实施细则、工程质量保证措施、达标投产实施办法等技术资料编制完毕。在各分部工程开工前需将本工序的作业指导书及施工技术资料编制完毕。各分部工程需要编制的技术资料有：运输手册、土建施工手册、缆沟安装及电缆管安装说明、电缆敷设施工方案、电缆头制作及安装施工方案、电缆头接地施工技术措施、停送电施工方案，其他特殊施工方案等。B在技术资料准备阶段，工程部应负责同项目法人和设计单位联系，及时取得有关的施工图纸和项目法人对工程的准备要求。同时要对参加工程施工的职工和民工进行技术培训及安全教育，确保每一个参加施工的人员都了解工程的质量目标、施工方法和安全措施，从技术上为工程的顺利开工做好充分准备。2材料准备A材料方面的准备工作在项目经理和项目总工的组织下进行。在施工前一周，物资管理部应派人选好材料路径，工程部应会同物资管理部做好原材料供应点的选择，做好材料方面施工前的准备。B线材统一堆放在仓库，视工程的具体计划及数量进行调配运输。其余剩余部分按计划统一进货，并配合施工计划。3施工场地的准备A施工场地的准备工作在项目经理的组织下进行,电缆坑开挖的手续，由工程部负责办理。 （二）、施工机械的配置1在电缆坑开挖阶段，每个施工队各配备2套常规的施工工具，以满足在电缆坑开挖阶段，每个施工队可以分成两个施工点，使人力资源得到最充分的发挥，确保工程的进度。本工程电缆坑开挖施工时各施工点配置发电机、锤机和砼切割机，敷设电缆施工时配置小牵引车和小张力机各一套。提高电缆敷设质量和敷设速度。2本工程所使用的机具设备使用前必须进行维护和试运行，确保正常使用。施工使用的机具设备在工程开工前运到施工现场。（三）、施工技术措施1电缆敷设前应按下列要求进行检查：A电缆管道应畅通，排水良好。B电缆型号、电压等级、规格应符合设计要求。C电缆外观应无损伤、绝缘良好，但对电缆的密封有怀疑时，应进行潮湿判断。D电缆放线应放置稳妥，钢轴的强度和长度应与电缆盘的重量和宽度相配合。E在带电区域内敷设电缆，应有可靠的措施。2电缆敷设时,不应损坏电缆沟、电缆井和人井的防水层。3电缆敷设时，应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。4在下列地方应将电缆加以固定：A水平敷设的电缆,在电缆首末两端及转弯处、电缆接头的两端处；当对电缆间距有要求时，每隔510m处。B垂直敷设或超过45度倾斜敷设的电缆在每个支架上。C护层有绝缘要求的电缆，在固定处应加绝缘衬垫。5电缆盘设专人监护，控制转速。人力敷设低压电缆时应注意手脚的安全，避免夹伤或压伤。6电缆终端头的制作安装，应由经过培训的熟练工艺的人员进行：A剥切电缆时不应损伤线芯和保留绝缘层。附加绝缘的包扎、装配、热缩等应清洁。B.接线时应采取加强绝缘，密封防潮、机械保护等措施。C电缆线芯连接时，应除去线芯和连接管内壁油污及氧化层。压接模具与金具应配合恰当。压缩比应符合要求。压接后应将端子或连接管上的凸痕修理光滑，不得残留毛刺。采用锡焊连接铜芯时，应使用中性焊锡膏，不得烧伤绝缘。D 装配、组合电缆终端和接头时，各部件间的配合或搭接处必须采取堵漏、防潮和密封措施。E 电缆终端应有明显的相色标志，且与系统相位一致。F 临近带电体工作时应保持足够的安全距离。四、开关柜安装施工方案（一）、施工技术准备A施工前需准备的资料有：高低压开关柜的技术资料、电气安装手册、电气安装技术方案、停送电施工方案等技术资料。B 组织技术人员进行施工图会审，组织有关人员学习设计施工图及技术方案了解设备的技术条件及性能，设备的基本结构，设备操作程序。C 组织有关人员进行技术交底，落实技术及安装要求。明确施工过程的危险点，停送电的注意事项。（二）、安装及工作程序安装前验收开关柜安装开关柜测试及试验（三）、材料准备A由于设备加工的周期较长，所以在工程项目确定后，要提前落实设备的定货，签订订货合同，确定提货日期，保证不影响施工进度。设备类一般由厂家运至仓库，再由仓库转运至施工现场。（四）、施工技术措施1设备（高低压开关柜）在施工前到货首先送至公司本部仓库，再转运至施工现场，施工人员须认真学习有关设备的技术及安装要求，了解其安装程序及操作要求，确保投运的顺利。2.一般情况下，设备都是试验合格后才运至施工现场。3.开关柜的基础施工完成后，且基础通过验收符合规范及设计要求，基础砼的养护期达到要求后，设备才能就位。4.电房基础型钢安装后，其顶部宜高出抹平地面10mm；手车式成套产品按产品技术要求执行。基础型钢应有明确可靠的接地。5.开关柜安装位置要正确，水平度、垂直度、相间带电、对地距离等要符合要求。6.母线应安装牢固，螺栓应突出螺母23扣，相序定位正确。7.开关柜安装时，各柜间应用M12X40mm螺栓进行牢固连接。8.开关柜内动、静触头的中心线应一致，触头接触应紧密。9.二次回路辅助开关的的切换接点应动作准确，接触可靠。10.盘、柜接地应牢固可靠，装有电器的可开启的门，应以专用接地线与金属构架连接可靠。11.检查手车式开关柜防止电气误操作的“五防”装置齐全，并动作灵活可靠。断路器安装完毕，应先进行多次手动缓慢分、合闸操作后，无不良现象时方可进行电动分、合闸操作。A.断路器的行程、压缩行程及三相同期性，应符合产品的技术规定。B.断路器分、合闸线圈及合闸接触器的绝缘电阻不应低于10M，直流电阻值与产品出厂试验值相比应无明显差别。C检查操动机构的传动部分是否灵活，各连接螺栓是否松动。D检查分、合闸闭锁装置动作是否灵活、可靠，复位是否准确、迅速，扣合是否可靠。a) 测量母线绝缘电阻时，断路器应在分闸状态，拉开上、下隔离刀闸，把CT二次短接接地，PT二次一侧接地；母线绝缘电阻值应不低于10M，绝缘拉杆的绝缘电阻应符合产品要求。b) 用2500V兆欧表测量绝缘电阻，断路器断口间及隔离开关断口间绝缘电阻值在常温下应不低于1200 M。c) 合上馈线地刀及在母线侧装设临时接地线，采用工频外施电压42KV持续时间1分钟，断口间应无击穿或闪烁现象。d) 拆除母线上临时接地线，拆除PT一次侧保险管，分别对绝缘拉杆及母线施加工频电压38KV持续时间1分钟（母线应分相进行），耐压过程中应无击穿或闪烁现象。五、变压器安装施工方案（一）施工技术准备变压器的技术资料、电气安装手册、电气安装技术方案、停送电施工方案等技术资料。（二）施工程序安装前验收变压器安装变压器测试及试验（三）施工技术措施1.设备在施工前到货，首先送至公司本部仓库，再转运至施工现场，施工人员须认真学习有关设备的技术及安装要求，了解其安装程序及操作要求，确保投运的顺利。2.基础必须水平，变压器主体应无损伤，附件齐全，出厂证件、技术资料齐全。3.控制起吊的转动速度，保证起吊和移动平稳，吊车的支撑腿必须稳固，受力均匀。4.重物起吊前，工作负责人必须认真检查其悬挂情况，起吊和下落过程中，作业人员不经工作负责人的许可不得擅自从事工作。5.钢丝绳荷重，需保证其安全系数，根据吊车臂角度确定荷载，不得超载使用。6.基础的中心距离及高度的误差不应大于10mm，排油管的直径应大于100mm。7.安装时不得碰撞变压器瓷件，安装后各部件保持应有的垂直和水平度，确保安装位置正确。8.对于装有气体继电器的变压器，轨道应沿气体继电器气流方向有1%-1.5%的坡度。9.变压器的两条轨道水平误差应不大于3mm/m；10.变压器在就位移动时不宜过快，在上下坡应缓慢移动，必须保证变压器的安全，不应有严重的冲击和震荡，以免损坏绝缘构件。11.吸潮器安装时先取下隔离片，隔离片取出后应避免吸潮剂露空时间过长，防止受潮。12.风机及风机内的风叶应安装牢固，转动灵活，试运转时无震动、无机械撞击声。13.变压器本体接地线及中性点接地线安装，接地线两端必须用接线端子压接或焊接牢固，变压器本体接地线截面不小于中性线裁面的1/2，最小不能少于70mm2。14.绝缘电阻值换算至同一温度下与出厂值比较，不应低于出厂试验值的70%。15.用直流电阻测试仪对变压器高压侧的分接头进行测试直流电阻值。1600KVA以上的变压器相间相互差值应小于平均值的2%、线间相互差值应小于平均值的1%；1600KVA以下的变压器相间相互差值应小于平均值的4%、线间相互差值应小于平均值的2%工进度计划和进度保证措施1.计划工期根据招标文件要求,开工日期由双方签订合同之日起计,完成供电设计并通过用电审核， 30天；完成全部高低压配电工程并验收送电；工期为 120历天。2.工期保证措施本工程工期要求较紧,对此,公司领导已多次召集一线施工的工程人员商讨施工方案,提出发挥公司的优势力量,全力以赴, 狠抓施工现场的全面管理,通过精心组织,合理安排,确保整个工程的施工有组织、有计划、按步骤地顺利完成。1.做好动员和宏观计划工作。A.在接到中标通知书后,立刻在全公司范围内进行思想总动员,将建设该工程的意义、建设规模、总工期、质量要求等贯彻到每一个职工中，使其形成上下一条心，以极大的热情和良好的精神面貌投入到本标段的工程建设中去。同时，公司将抽调精干人员组成项目经理部，集中专业技术骨干和先进的施工机械设备，组织精干过硬的队到现场施工。B.加强工程计划管理，编制实施性的施工组织设计，详细编列各分项工程施工计划，并用文字和图表工程特点、施工方法、工艺流程、材料设备和劳动力安排，施工质量和安全保证措施等内容，各分项将计划要求顺利进行做到井井有条。C.遵守科学，尊重试验，质量第一，严字当头，强化施工人员的质量意识，一切按“技术规范”和图纸要求施工，并积极开展群众QC小组活动，建立和完善质量管理体系和安全管理施工，以质量安全进度。D.我公司选拨一名项目经理挂帅，配备公司的技术人员组成精干的项目部。详见组织机构与人员配备表。按部门、单位、岗位为主体制定严格的责任制度，做到人人有责可负。制定严密的规章制度，任何人都须毫无例外地遵守。2.做好开工前的准备工作A编制好施工组织设计的长短期施工计划根据合同文件、技术规范、施工图纸、总施工工期、现场条件和气候环境等编制好施工组织设计，报监理工程师审批。批准后，可编制长短期施工计划，做到各阶段目标明确、任务落实，使工作有计划地进行。B测量施工定线根据施工图纸提供的原始从标点、基准高程和数据到现场测量核对，并进行施工定线，当发现有错误时，及时报监理工程师解决或请设计代表更正。C. 合理使用施工用地在开工前认真核实工程用地,做好临时用地安排,当甲方提供的施工用地不能到位时,可会同监理工程师在施工段的合理位置安排临时用地,达到不影响施工进度的目的。（一）组织工料机进场按批准的施工组织设计，合理布置施工现场，认真组织好施工人员员进场，合理安排岗位施工人员尽快进入施工现场。加强对工程材料的计划、采购、运输、保管和供应。（二） 控制关键工程的施工工期、严格按进度计划要求施工1.按照施工进度总计划的工期要求，精心制定分项施工计划和各项实施方案，重要工序做好施工组织专项设计，合理安排各分项工程的施工顺序，全面覆盖施工的全过程。2.确保关键线路上的各工序按时完成，充分利用有利条件和时间，缩短作业流程，从各个环节上加快施工进度。3.统筹合理安排施工中使用劳动力、机械设备以及各种材料，做好机械协调节、人员协调等工作，确保准进、按期满足施工要求。（三）加强技术交流，做好技术协调工作1.本标段项目总工程师全面负责审核标段落的施工技术管理，与各级技术人员建立技术管理小组，负责各项专利技术问题的解决，施工方案的编制与监督执行。2.建立技术责任制，对各级技术人员建立明确的职责和范围，以达到各负其责，各司其职，充分调动各级技术人员的积极性和创造性，及进解决施工中的技术问题，以方案指导施工，防止出现返工现象而影响工期。3.各技术管理小组及时总结施工中出现的问题与经验，把易于施工、保证质量、加快进度的各项措施加以推广，以更好地指导后续作业。4.在施工生产过程中，合理安排各工序的交接与搭接，确保每道工序的施工顺利进行。 5.各工序施工前均进行详细的施工技术交底，统一施工工艺，加强过程控制，由专职质检员负责施工全过程的工序质量检查、监督。确保各工序达到规定的质量目标，防止出现不合格工序返工而影响工期的现象。6.加强施工质量、安全管理，加强后勤保障，确保工程施工正常进行。加强机械设备和车辆保养、维修，保障施工正常运转。保障职工身体健康。保证正常的出勤率，以确保工期。3.施工进度计划表见下页附表施工总平面布置管理4.施工平面布置说明1.布置原则:方便作业的施工组织和交通运输,不占用红线以外的用地。2.工程施工用水、电，就附近场地内水(电)源驳口接驳。5.施工用电安全保证措施1.配电柜、箱全部具有防火、防爆功能；2.电缆敷设采用YC橡胶套电缆，穿越道路及设备场所，电缆必须穿镀锌钢管敷设。3.系统用用三相五线制电方式，接地保护用的工作地网，确保施工安全，接地电阻4。4.用电设备采用三级漏电保护装置，在较危险及其他特殊场所加挂危险标识。5.各配电柜、箱均持牌示意，并配备相关灭火器材。6.值班电工持证上岗，严格按有关规程、规范实施。7.施工临设布置详见施工总平面图。施工期间，应做环境保护和污染防治工作，尽量减少环境的影响。6.业主配合的内容 为配合本安装工程计划进度时间表所进行的各阶段工作，投标人应列明需业主配合的工作内容，具体要求如下：1.施工人员进场后，首先要求业主提供施工用电和用水；2.为配合施工现场的管理，希望业主配合批准我方现场施工人员在施工现场或其他区域进行住宿，方便现场材料和设备的保管；3.要求业主实现施工现场三通一平，安排设备进场运输通道，不达到所需要求的必须提前整改；4.业主提供货物存放、保管的场地要求做到为通风、干燥、安全；5.由于设计图纸施工方案最终由供电部门审批决定，有关原来的投标图纸和设备要求可能会进行一些调整，希望业主做好安装、调试、验收所需的相关配合工作；6.有关合同执行的要求等。投 标 人（法人公章）：授权代表（签字或盖章）：日 期：2014年 6月 10日a) 质量保证措施i. 质量目标单位工程合格率100%；优良品率95%。 0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
