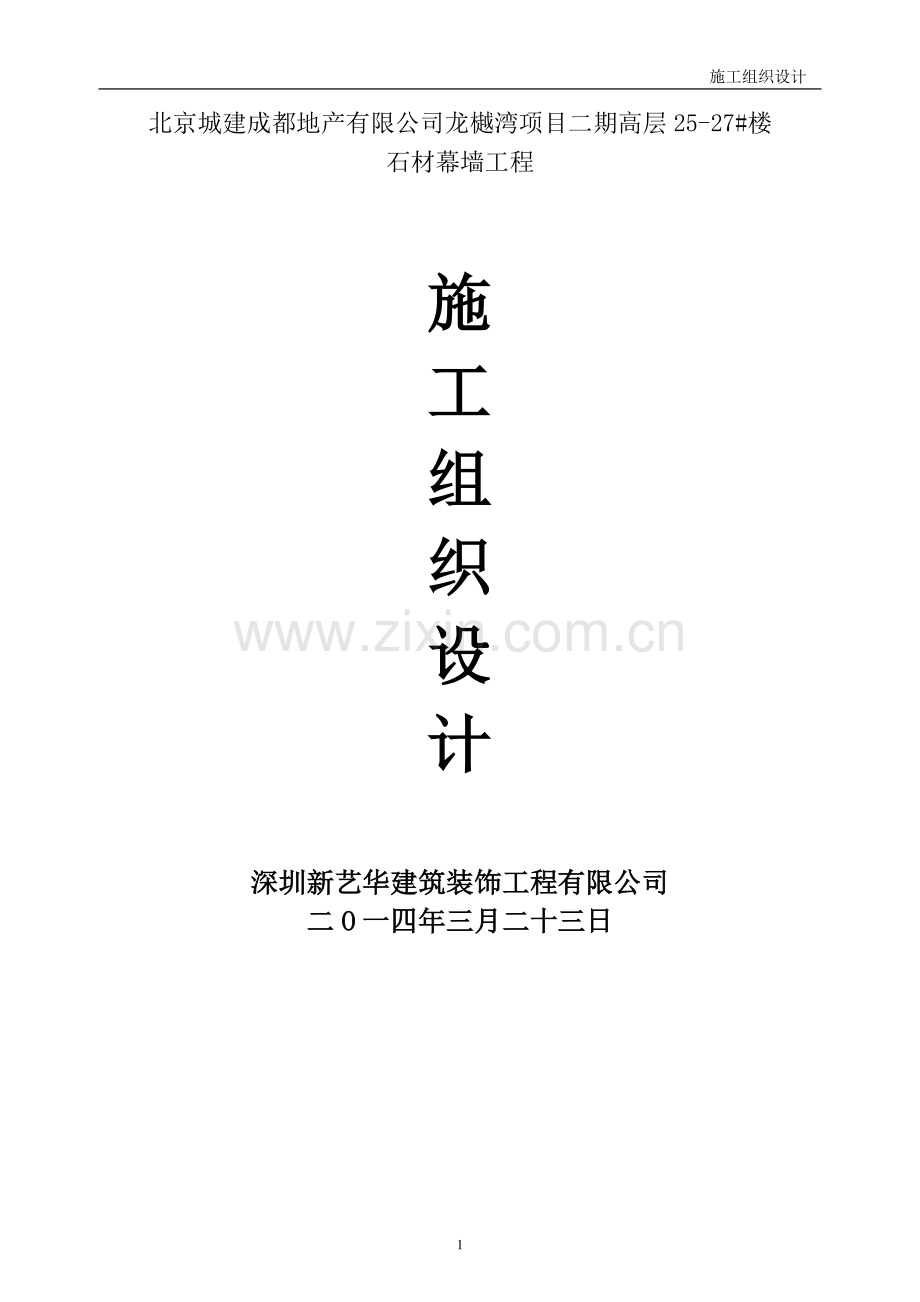

施工组织设计
北京城建成都地产有限公司龙樾湾项目二期高层25-27#楼
石材幕墙工程

施
工
组
织
设
计

深圳新艺华建筑装饰工程有限公司
二O一四年三月二十三日

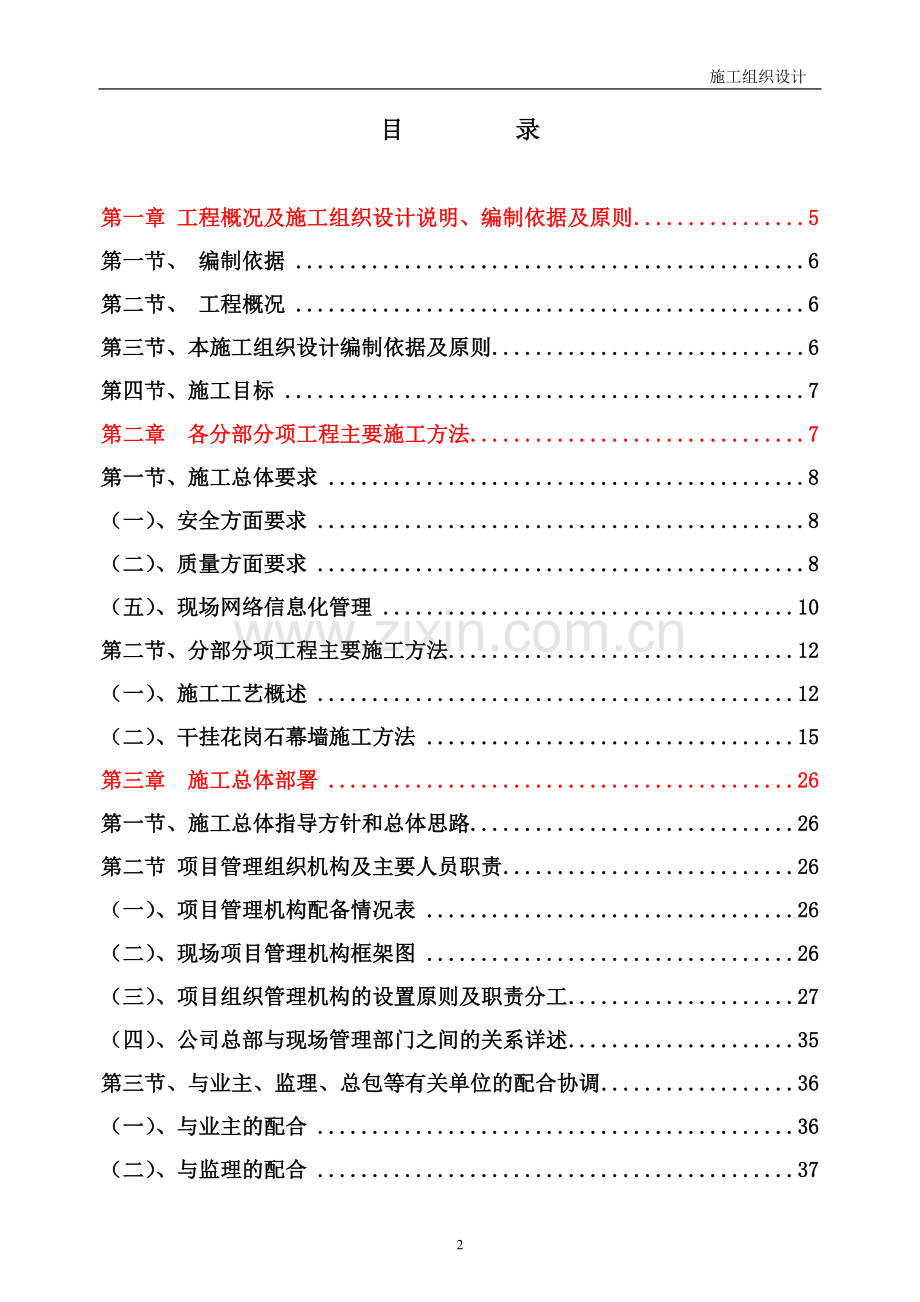

目 录

第一章 工程概况及施工组织设计说明、编制依据及原则 5
第一节、 编制依据 6
第二节、 工程概况 6
第三节、本施工组织设计编制依据及原则 6
第四节、施工目标 7
第二章 各分部分项工程主要施工方法 7
第一节、施工总体要求 8
（一）、安全方面要求 8
（二）、质量方面要求 8
（五）、现场网络信息化管理 10
第二节、分部分项工程主要施工方法 12
（一）、施工工艺概述 12
（二）、干挂花岗石幕墙施工方法 15
第三章 施工总体部署 26
第一节、施工总体指导方针和总体思路 26
第二节 项目管理组织机构及主要人员职责 26
（一）、项目管理机构配备情况表 26
（二）、现场项目管理机构框架图 26
（三）、项目组织管理机构的设置原则及职责分工 27
（四）、公司总部与现场管理部门之间的关系详述 35
第三节、与业主、监理、总包等有关单位的配合协调 36
（一）、与业主的配合 36
（二）、与监理的配合 37
（三）、与主体承包商的配合 37
（四）、与设计院的配合 38
第四节、施工总平面布置及施工段划分 39
(一)、施工平面布置原则 39
（二）、施工平面管理方法及实施 39
（三）、进出施工场地的交通组织方案 43
（四）、确保周边道路安全畅通的交通组织方案 43
（五）、施工段的划分及作业安排 44
（六）施工用水、供电需求计划 44
第五节、劳动力计划 46
（一）、劳动力组织 46
第六节、现场运输方案 46
第七节、施工机械配置情况 47
第四章 确保工程质量的技术组织措施 48
第一节、质量目标及保证体系 48
（一）、质量目标 48
（二）、质量保证体系 48
第二节、质量保证措施 54
（一）、质量控制程序 55
（二）、质量控制流程 58
（三）、现场拼装的质量保证措施 61
（四）、现场安装质量保证措施 62
（五）、过程管理 62
（六）、材料管理 63
（七）、文件管理 63
第三节、各工序质量保证措施 64
（一）、安装前准备工作 64
（二）、预埋件测量修补质量保证 65
（三）、建筑物外轮廓测量及放线质量保证 66
（四）、钢结构、主梁放线、安装与验收阶段 67
第四节、幕墙工程质量验收要求及方法 72
（一）、幕墙工程质量验收要求 72
（二）、工程质量验收方法 72
第五节、幕墙专项技术保证措施 74
（一）、幕墙防雷接地 74
第六章 确保安全生产的技术组织措施 75
第一节、安全目标及保证体系 75
（一）、安全生产内容和原则 75
（二）、安全保证体系 76
（三）、施工现场措施体系 79
（四）、现场巡察管理体系 80
（五）、防火安全体系 82
（六）、现场相关安全条例、规定 85
第二节、建立安全生产管理体系 87
（一）、安全生产管理体系 87
（二）、各管理人员安全生产岗位责任 89
第三节、现场施工安全管理 92
（一）、施工现场安全生产交底 92
（二）、现场安全生产技术措施 93
（三）、安全保障设施 94
（四）、现场安全用电管理 94
（五）、具体文明施工措施 95
第四节、各工序安全施工措施 96
（一）、骨架安装施工阶段安全措施 96
(二)、板块安装及嵌缝注胶施工阶段安全措施 98
第六节、预防突发性事件的措施 98
（一）、成立 “预防突发性事件”工作小组 98
（二）、制定各种“预防突发性事件”的预防措施 99
（三）、应急预案 99
（四）、消防设施设备安排部署 101
第七章 确保工期的技术组织措施 102
第一节、技术管理措施 102
（一）、严格进行计划管理 102
（二）、人力技术保证措施 103
第二节、组织管理保证措施 105
第三节、经济管理措施 106
第四节、合同管理措施 106

附件1施工进度计划横道图......................................

附件2平面布置图（按总包单位规划）.............................

第一章 工程概况及施工组织设计说明、编制依据及原则
第一节、 编制依据
1、招标文件；
2、招标施工图纸（电子版）；
3、《建设工程项目管理规范》GB/T 50326-2001；
4、《金属与石材幕墙工程技术规范》GB JGJ133-2001、JK113-2001
5、《石材幕墙工程施工工艺标准》；GY1003-2003/8/16
6、《建筑物防雷设计规范》GB50057-94
7、《建筑设计防火规范》GBJ16-87；
8、《高层民用建筑设计防火规范》GB 50045-95；
9、《建筑幕墙》JG3035；
10、《幕墙工程手册》中国建筑工业出版社出版，赵西安编著；
11、《建筑硅酮结构密封胶》GB 16776；
12、《天然石材产品放射性防护分类控制标准》JC518；
13、《钢结构工程施工质量验收规范》GB50205-2001；
14、《天然花岗岩建筑板材》JC 205；
15、《冷弯薄壁型钢结构技术规范》
16、《胶粘剂拉伸剪切强度测定方法》
第二节、 工程概况
工程项目名称：北京城建成都地产有限公司龙樾湾项目二期高层25-27#楼石材幕墙工程；
项目地点：成都市双流县东升镇；
工程范围：二期高层25#楼、26#楼、27#楼外墙石材设计、供应安装工程。
面积：25#楼42573.46㎡、26#楼39318.25 ㎡、
27#楼约26002.01㎡。
结构类型：混凝土框架/剪力墙；
现场施工条件:能满足施工需要,提供库房,宿舍。
第三节、本施工组织设计编制依据及原则
（一）本施工组织设计编制的依据是：
1、严格依据招标文件、施工方案图内容，完全响应招标文件、施工方案图要求和规定；
2、我司针对本工程的详细现场踏勘以及针对本工程幕墙设计施工的可行性及重点难点研究；
3、我公司自身加工与施工实力；
4、参考我公司完成的类似工程资料；
5、技术规范、文件以及答疑文件。
（二）本施工组织设计是按照以下基本原则编制的：
1、严格遵守本工程招标文件规定的工期、质量、安全等要求；
2、严格遵守幕墙施工程序与施工工序，展开流水作业施工；
3、从本工程实际出发，做好人力、物力的综合平衡，组织均衡施工；
4、 按总承包单位：统一管理、统一规划（平面布置图）、统一协调的原则（垂直运输），实施严格目标管理，完全达到合同规定的安全、质量、工期等目标。
第四节、施工目标
我司承诺按国家有关现行规范、规程、当地政府的有关规定及招标文件的要求组织施工，具体目标计划如下：
（一）工程质量目标：全部达到合格标准。
（二）进度目标：施工总工期为82日历天，计划于2014年5月1日开工，2014年7月21日竣工。
（三）安全施工目标：我司安全目标为杜绝重大事故，减少一般事故的发生，确保施工安全、人员生命安全。
（四）文明施工目标：达到建设单位文明施工要求，并满足国家、省、市的标准 。

第二章 各分部分项工程主要施工方法
为保证本工程能够达到预期的施工质量、安全、工期、效益目标，针对本工程的实际情况，我司将从以下几个方面对施工技术措施进行详细的阐述。
第一节、施工总体要求
（一）、安全方面要求
我司在安全方面主要从现场设施、施工设备、防火、人身安全、安全防护等方面组织保障措施。
我司针对北京城建成都地产有限公司龙樾湾项目二期高层25-27#楼石材幕墙工程的具体情况制定了：
1、《北京城建成都地产有限公司龙樾湾项目二期高层25-27#楼石材幕墙工程安全文明施工条例》；
2、《北京城建成都地产有限公司龙樾湾项目二期高层25-27#楼石材幕墙工程安全纪律》；
3、《北京城建成都地产有限公司龙樾湾项目二期高层25-27#楼石材幕墙工程安全防火纪律》；
4、安全员作业指导书：
5、看火员作业指导书：
6、电焊工作业指导书；
坚决执行国家有关安全、卫生法规和以上各项条例。
（二）、质量方面要求
本工程的质量保证体系是施工组织设计中重要文件之一，其是依据ISO9001质量标准并根据本工程实际情况而编制的从设计、生产至安装整个过程的质量保证程序文件。由质量计划、质量保证手册、设计质量保证体系、加工质量保证体系、施工质量保证体系及隐蔽工程验收等部分内容组成。
1、本工程的质量保证体系：
（1）实施高标准的全面的质量跟踪管理制度；
（2）建立明确的质量责任制。
2、质量管理措施
本工程质量目标是：全部达到合格标准。
2、质量管理系统
建立由公司主管副总经理直接领导下的项目经理直接控制,质检部门基层检查的三级管理系统,形成一个由经理到生产及施工班组的垂直管理线,即:
主管副总经理---项目经理部---质检组---施工班组
主管副总经理---公司质检部---质检员---生产班组
3、技术管理措施
（1）幕墙设计施工图，将作为施工、备料、加工制作的依据,设计更改程序严格执行«质量管理手册»中有关条款。
（2） 复核施工合同技术要求与设计是否相符。校对施工大样图,在主材下料之前，对已经完工的建筑结构尺寸复核，按实测尺寸相应调整好施工图尺寸
（3）在型材下料之前，校对幕墙构件加工图尺寸。
（4）检查预埋件是否齐全，位置是否正确，必要时采取补救措施。采用膨胀螺栓时应在现场进行抗拉拔试验，经业主及监理认可后方能使用。
（5）编制质量管理办法，施工中实行施工人员的自检与专业质检人员的首检与抽检相结合。施工前由技术主管向现场技术员做技术交底，使全体施工人员明确本工程施工和安装的技术质量要求，按照施工作业划分的内容在施工中实施自检，并由班组长进行复查。
（6）为保证现场施工顺利进行，现场技术员应及时与甲方及设计院驻现场技术代表协调施工中的技术问题，并参加定期的工程例会。所有协调记录、会议纪要均应由四方代表（甲方、监理方、设计方、我方）签准和留查。对于现场不能解决的问题，及时与设计室人员联系，及时解决问题并记录归档。
4、生产管理措施
对进厂各种原材料和附件进行质量检查，是否与甲方认可的样品对应，是否符合有关技术标准，有无出厂合格证和产地证明，对不符合有关标准的各种材料和附件实行退货。
5、工厂加工质量管理措施
（1）检查使用的设备、机具是否能保证达到幕墙构件加工精度的要求，并定期进行量具检测。
（2）检查石材表面防护保护是否完整。
（3）检查型材下料长度、钻孔和开槽尺寸偏差是否在允许范围内。
（三）、施工措施
本幕墙工程在总包统一管理、统一规划、统一协调下，我方负责脚手架搭设工作，垂直运输、存放、起吊均有总包单位统一协调；石材板块在我单位加工厂生产。
（四）、本工程采用的幕墙施工技术规范
本工程幕墙材料选用、加工、制作、安装、施工验收除了要满足国家及地方的规范、行业规程外，还必须遵照招标文件所列规范要求进行，保证所有材料的采购、加工、制作达到合格标准。
为了确保本工程质量全部达到合格标准，我司对于本工程材料加工质量、施工安装质量、安全等实行严格项目管理。
（五）、现场网络信息化管理
随着信息化时代的发展，借助于现代高科技发展的强大动力，顺应工程市场管理的新要求，我们借助于信息技术、网络科技，致力开发了工程施工管理远程控制管理系统（施工网络管理平台），此系统的开发应用，彻底打破了以往延续多年的施工管理模式，开创了网络化管理、科技管理、信息管理的新篇章。
施工网络管理平台包括以下几项内容：
（1）文本记录部分
文本记录部分包括了技术交底、施工日志、安全日志、质量日志、月施工情况汇报等。
技术交底通过交底人填报，承接人签收的方式存入数据库中，便于施工过程中随时查阅。施工日志、安全日志、质量日志要求工地现场资料员（网络管理员）每天如实输入当天的施工内容、进度、完成情况、天气情况、安全、质量等内容，这样总公司的施工管理部门就可以了解各个工地的具体施工情况。
（2）数据分析部分
数据分析部分是指施工进度控制，施工进度情况模块通过分项工程的施工起始完成日期、工程量等数据的输入，以进度横道图的形式表达，对整体施工进度情况与材料供应情况有了直观形象的精确掌握，便于施工管理工作有条理、有秩序地进行。
（3）图片说明部分：
施工方案图由施工设计部门的负责此工程的设计人员输入系统，包括平面图、立面图、节点图与重要的加工图，采用Autodesk公司最新网络图形技术（网上存储有CAD格式），便于施工管理部门、工地现场随时查阅。
形象照片模块由工地现场每周对工程项目进行摄像，上传至数据库中，便于了解施工现场的具体形象进展和有关图文信息的存储。
（4）信息互动部分
信息互动部分指的是项目管理论坛，在这里实现异地的实时交流，便于施工技术的讨论、施工中问题的解决等，所有信息均可在这里交流，保证了施工顺利进展，出现问题及时解决。
通过电子施工日志与质量月报及安全月报的传递，使总部对现场的具体情况有综合性的了解，借助网络手段，在何时、何地均可详细了解工地现场各方面情况及具体施工进度，以便对现场进行工作协助与监督。
第二节、分部分项工程主要施工方法
（一）、施工工艺概述
1、测量放线
我司将于允许进场当日派测量人员进场，以每层的500线与轴线作为基准线进行放线及校核现场轴线和埋件，并确定主体结构边角尺寸反馈给技术部及早进行边角龙骨分格尺寸调整。
（1）选定每层的500线作为基准线进行放线；
（2）利用钢卷尺、经纬仪从原始轴线控制点、标高点引测辅助轴线；
（3）利用经纬仪、测距仪对控制线进行尺寸和角度复核，确保偏差在允许范围内，并标识于层面；
（4）利用控制线，依据纵向龙骨布置图，用钢卷尺、经纬仪定出每边边角龙骨外表中心位置和每边中部龙骨外表中心点，复核后标识于层面：
（5）利用激光仪从标识点向上垂直引测直至斜面层顶，校核后安挂定位钢丝，利用经纬仪进行双向正交校核后固定；
（6）水平控制：依据《石材幕墙工程施工工艺标准》要求，其整幅水平标高偏差≤5MM；
（7）幕墙分格线的测量放线与主体结构轴线的测量放线配合，对误差进行控制、分配、消化，不使其积累；
（8）每天定时校核，以确保幕墙的垂直及立柱位置的正确；
（9）放线的顺序：按土建方提供的轴线，经我方复测后上、下放钢线，用经纬仪校核其准确性。幕墙支座的水平放线每层分格设一个固定支点，用水平仪检测其准确性，同样按中心放线方法放出主梁的进出位线；
（10）每层楼的支座位置，由水平仪检测，相邻支座水平误差应符合设计标准。
2、主梁安装
（1）将主梁通过不锈钢螺栓与支座相连接，支座再通过焊接与预埋件（或后置件）固定，并调整、加固。
按主梁轴线及标高位将主梁标高偏差调整至不大于3mm，轴线前后偏差调整至不大于2mm，左右偏差调至不大于3mm。
（2）相邻两根主梁安装标高偏差不大于3mm，同层主梁的最大标高偏差不大于5mm。
（3）主梁的安装顺序：幕墙主梁的安装工作，是从结构的底部向上安装，待埋件的安装校核完毕后就可进行。
先对照施工图检查主梁的尺寸及加工孔位是否正确，然后将副件、芯套、支座、支撑板安装上主梁。
主梁与支座接好后，先放螺栓，调整主梁的垂直度与水平度，然后上紧螺栓，相邻的主梁水平交差不得大于＋1mm，同层内最大水平差不大于2mm。
（4）主梁找平、调整
主梁的垂直度可用吊锤控制，平面度由两根定位轴线之间所引的水平线控制。安装误差控制：标高：±3mm、前后：±2mm、左右：±3mm、。
主梁为吊装，上下主梁的连接用芯套，上下之间可自由伸缩。
3、横梁安装
（1）主梁与横梁通过安装角码用螺丝相连接，要求安装牢固，接缝严密；
（2）相邻两根横梁的安装角码的水平标高偏差不大于1mm；
（3）同一层安装角码安装应由下向上进行，当安装完一层高度时，应进行检查、调整、校正、固定，使其符合质量要求；
（4）调整好整幅幕墙的垂直度、水平度后，加固好主梁，然后进行角码安装，保证板块加工误差£2mm。
4、板块安装
（1）安装面板之前，先根据排版图对应在已安装好的骨架进行复核。
（2）对板块的完整性进行检查(即缺角、断边及破损板块不能使用)。
（3）对石材板块进行色差检查（即色差较大的板材予以调整）
（4）同一平面的板块平整度要控制在3mm以内，嵌缝的宽度误差也控制在2mm以内。
5、清洗
整体外装工程，应在施工完毕后，进行一次室内、室外全面彻底清洗，保证工程能圆满达到竣工验收合格等级。
6、产品的保护
当板块安装好之后，一定要安排专职人员对产品进行保护。
7、交工验收
当全部框架幕墙工程完成之后，就要从上到下全面清理卫生，把牢固、美观的产品交还甲方,交工时硬件美观（产品）、软件齐全（资料）。
（二）、干挂花岗石幕墙施工方法
本工程干挂花岗石幕墙采用了不锈钢挂件式式石材幕墙工艺，此种工艺具有施工速度快，质量易于控制的特点。
1、 石材幕墙主要安装工艺流程见下图：

现场测量

不合格

验收

优化设计

放样吊线

检查

埋设预埋件

检查

不合格

钢结构安装

检查

不合格

钢结构焊接

检查

不合格

钢结构防腐

检查

不合格

防火，保温安装

检查

不合格

防水系统安装

检查

不合格

板块安装

检查

不合格

封边

检查

不合格

合格

清理

检查

不合格

2、石材幕墙安装质量控制
为保证花岗石幕墙的装饰效果，我司将采取如下措施控制好质量：
（1）材料选择：本工程采用25mm厚优质花岗岩，质量满足《天然花岗岩石荒料》JC204和《天然花岗岩石建筑板材》JC205规定，满足规范及招标文件的要求，并严格按花岗石材技术指标选用材料，保证花岗石的物理性能无差异。
（2）石材外装饰面的色差控制：采用同一矿脉的石材，以业主确定的石材样板为色差控制标准，进行选择色泽一致的原料，确保花岗石板材基本上无色差现象，并在同一颜色幕墙石材表面采用有机硅石材。防护液处理。
（3）板块加工程序：首先对荒料进行编号，再根据编号顺序逐一进行石纹规律调查，将石纹一致的加工锯成板胚，再将每块荒料的板胚进行编号，选定所需的表达面，而后把板胚粗磨打平，打平到符合部颁标准T205-83的要求。
1）产品表面光泽度须达到75度以上，表面平整度误差不超过0.5MM,角度偏差不超过0.5MM,几何尺寸要达到(+0MM,-1MM)的要求,厚度偏差不超出(+1MM,-2MM)；
2）产品表面色差尽量控制基本一致，但不允许有石胆、石蛇、射线、扫花及边角有损现象。
（4）板材加工完后，须在石板背面涂刷两道防水涂料；
（5）运至现场的石材均以开好尺寸，入库后应注意防潮；
（6）绘制板材排列翻样图，由于外形尺寸变化多，板材所需规格多，为了便于加工，施工需要，所有要挂的花岗石板均进行排板翻样图绘制，每块材均编号，注明尺寸大小，绘制平面图，排列图及详图；安装前应根据施工石材排版图检查领出的石材相符。
（7）施工准备：我司派驻石材加工厂检验员一名，材料进场检验员一名及现场色差控制员一名。
所有施工人员熟悉图纸，熟悉施工艺，施工主管须对施工班组进行技术交底和操作培训：
对花岗石岩板材需开箱预检数量，规格及外观质量，逐块检查，不符合质量标准的立即退回加工厂。按图纸编号预摆排列检查，对需贴花岗石的基层尺寸，垂直度预检。
（8）色差排列：现场色差控制员将对所有石板进行色差控制，将颜色一致的石板进行预排。
3、施工准备
施工人员在工作前应先熟悉图纸，熟悉施工工艺，对施工班组进行技术交底和操作培训及安全教育。
对花岗石板材需开箱预检数量、规格及外观质量，逐块检查，不符合质量标准的立即按不合格品处理。
按图纸上的石材编号预摆排列检查有无明显色差。
4、测量放线
我司将于开工前10天派测量人员进场进行放线及校核现场结构及埋件尺寸，并确定主体结构边角尺寸反馈给技术部及早进行边角龙骨分格尺寸调整。
首先根据建筑物的辅助轴线弹设周圈定位辅助线，由各定位辅助线对照龙骨布置图确定每面边角龙骨的安装位置点，并放设竖向垂直钢丝，用经纬仪校准后固定，以此钢丝作为此面龙骨安装的定位控制线。
然后，根据建筑物的标高，用水准仪在建筑外檐引出水平点，并弹出一根横向水平线，作为横向基准线。
基准线确定后，就可以利用基准线作为纵向龙骨安装的水平控制基线，在放测各分隔轴线时，必须与主体结构实测数据相配合，对主体的误差进行分配、消化。
5、连接件安装
连接件安装的质量与否是关系到幕墙安装质量的一个重要环节。该部份工作还应包含预埋件的偏位处理，防雷的连接等。本部位连接件与埋件是通过焊接与预埋件连接，当连接件固定后，可将钢垫片焊接于连接件上。预埋件偏差的需先按设计要求处理，无预埋件的需进行后埋处理，确保安全、经济又能满足相关规范要求。安装至少相邻三根竖料后，调平连接件并注意相邻竖料的平整。焊接需确保安全、质量以及焊缝宽厚度，及时除掉焊渣报验。验收合格后，需进行防腐处理即涂刷防腐漆。
隐蔽验收：
（1）验收依据：
《钢结构工程施工质量验收规范》GB50205-2001
《金属与石材幕墙工程技术规范》JGJ133-2001
（2）质量要求：
1）严格按照图纸施工，做到无图纸或图纸不符合规范不施工；
2）连接件安装误差必须在国家规范允许偏差范围内；
3）螺栓连接的其结合面必须加垫防腐垫片，保证连接牢固可靠，并进行相关的抗荷载试验；
4） 做好防腐处理，所用的无机富锌漆的所涂厚度必须不小于100μm，氯化橡胶面漆厚度不小于80μm；
5） 做好质量及隐蔽验收记录，经现场监理验收合格签字后进行下道工序安装。

6、立柱安装
立柱是通过螺栓与连接件连接固定。
安装时，将竖骨料按节点图放入两连接件之间，穿入M12不锈钢连接螺栓，并按图示垫入平、弹垫，调平、拧紧螺丝，注意竖向位置有防雷要求的需做好电气连通。上下两立柱之间连接采用插接件，完成竖骨料的安装，再进行立柱垂直度的整体调平（调平范围横向相邻不少于3根，竖向相邻不少于2根）。

7、横梁安装
完成立柱的安装后即可进行横梁安装，本部位横梁与立柱也是通过机制螺栓连接固定。
横梁安装是先在竖骨料上安装连接角码，再将横料水平放入同一竖向分格内的两根竖料之间，植入M6的机制螺钉暂固定在连接角码于立柱上，调整横料的水平度满足要求后即可拧紧连接角码机制螺钉进行固定。
骨架安装过程中跟进防雷的连接、防腐处理等，防腐处理采用无机富锌漆，刷两道，厚度不小于100μm。注意竖向位置有防雷要求的需做好电气连通，

安装过程中必须作好检验记录，项目部及时做好内部验收、整改等工作，合格后组织报验，验收通过后方可转入下道工序。
骨架安装验收：
（1）验收依据：
《钢结构工程施工质量验收规范》GB50205-2001
《金属与石材幕墙工程技术规范》GB JGJ133-2001
（2）质量要求：
1）严格按图施工，做到无图纸或图纸不符合要求不施工；
2）立柱安装标高偏差不大于3mm；轴线前后偏差不大于2mm；左右偏差不大于3mm。
3）相邻两根立柱安装标高偏差不大于3mm；同层立柱的最大标高偏差不大于5mm；相邻两根立柱的距离偏差不大于2mm。
4）相邻两根横梁的水平标高偏差不大于1mm；同层标高偏差：当幕墙宽度小于或等于35m时不大于4mm，当幕墙宽度大于35m时不大于6mm。
5）做好质量及隐蔽验收记录，经现场监理验收合格签字后进行下道工序安装。
8、挂板安装
不锈钢挂件式式干挂花岗石幕墙板块安装工艺：
（1）首先进行定位划线，确定石材板块在外平面的水平、垂直位置。并在框格平面外设控制点，拉控制线控制安装的平面度和各组件的位置，并检查合格的石材的上下扣槽是否擦拭干净，以免影响槽口注石材锚固胶的质量。
（2）用石材锚固胶注满槽腔，平稳将石材抬起，将槽口对准已固定在横梁上的挂件缓缓插入，使石材稍向前倾，令挂件挂上横梁后，再让石材恢复到垂直状态。
（3）用靠尺、吸盘检查并调整石材的垂直、水平、进出位置，使其符合立面控制线。
（4）石材安装固定部位宜先行暂固定，待一个饰面调平后，再行最终固定。
（5）石材安装验收
1）验收依据：
《金属与石材幕墙工程技术规范》GB JGJ133-2001
2）质量要求：
a、允许偏差
项 目
允许偏差（mm）
检测工具
竖缝及墙面
垂直度
幕墙高度(m)
10
激光仪或经纬仪
＜30
＞30，＜60
15
＞60，＜90
20
＞90
25
竖向板材直线度
3
靠尺、塞尺
横向板材水平度
＜2000mm
2
水平仪
＞2000mm
3
同高度相邻两根横向构件高度
1
钢板尺、塞尺
幕墙横向水平度
小于3m层高
3
水平仪
大于3m层高
5
分格框对角线差
对角线长小于2000mm
3
3m钢卷尺
对角线长大于2000mm
3.5
横缝直线度
2.5
2m靠尺、钢板尺
缝宽度（与设计值比较）
±2
卡尺
两相邻面板之间接缝高低差
1.0
深度尺
b、安装面板之前，先根据设计图纸在已安装好的骨架上弹出石材分格墨线，并复核；
c、做好质量及隐蔽验收记录，经现场监理验收合格签字后进行下一步安装。
9、耐候胶的嵌缝、封顶、封边
当板材安装之后，就应进行密封处理及对墙边、幕墙顶部、底部等进行修边处理，打密封耐候胶时应特别注意：
（1）充分清洁板材间间隙，不应有水、油渍、灰尘等杂物，应充分清洁沾结面，加以干燥。可用二甲苯或甲基二丙酮作清洁剂；
（2）为调整缝的深度，避免三边粘胶，缝内应满填聚氯乙稀发泡材料（小圆棒）；
（3）打胶的厚度应在3.5mm与4.5mm之间，不能打的太薄或太厚。且胶体表面应平整、光滑，玻璃清洁无污物。封顶、封边、封底应牢固美观、不渗水。
10、石材表面清洗
石材板面的清洁，原则上不可使用酸类，如表面上有污渍宜用中性清洁剂清理，应防止石材表面产生白斑、锈斑等污染，使石材板面具有光泽。
质量要求：
（1）石材表面要平整，颜色均匀，分格缝宽度一致，横平竖直，大角通顺；
（2）连接件与基层、石材要牢牢固定；
（3）石材经过挑选，必须无裂缝、无风化、无隐伤、无破损。
石材挂板尽量减少偏差，并严格注意板块质量、色泽的一致性,玻璃幕墙与石板幕墙交汇处封胶严密、宽度均匀、上下通顺。
11、产品的保护
当花岗石安装好之后，一定要安排专职人员对产品进行保护，防止污损和撞击，措施如下：
（1）石材的保护：用保护膜在易被脏水或污物溅到的地方贴好；
（2）容易碰撞到的地方要用夹板或其它材料挡住，防止机械撞击及化学药品、水泥沙浆及腐蚀性气体的腐蚀，如强酸、强碱及沥青燃烧等气体等。
12、交工验收
当全部幕墙工程完成之后，就要从上到下全面清 理卫生，把牢固、美观的产品交还甲方。交工时硬件美观（产品）、软件齐全（资料）。

第三章 施工总体部署
第一节、施工总体指导方针和总体思路
（一）指导方针：安全至上，质量第一，提前准备优化总体配置，确保合同工期，精心施工，保质量保信誉的完成施工任务。
（二）根据本工程结构复杂、技术含量高、工期紧的特点，幕墙施工安排的总体思路是“加大管理力度，实行科学化管理；提前准备，提前试验，采用最新技术，新工艺，全面铺开，分段流水；严格计划管理，保证材料供应，加强质量管理，确保一次到位，精心设计施工，确保工程高效率、高效益”。具体安排是与总承包单的统一协调，把预埋件、幕墙立柱安装跟随土建从下而上一起施工，施工到顶层后再从上而下安装幕墙横梁、面板、打胶、清洗等。当施工中出现交叉作业时，服从业主、监理和总承包单位的统一协调、安排及时调整施工计划。配合兄弟单位施工，使整个工程施工能同步进行，不影响整个工程的总工期。
第二节 项目管理组织机构及主要人员职责
根据本工程的重要特殊地理位置，独特的造型及施工工期的要求，结合现场实际情况，我们组织成立了以主管副总经理为项目总指挥，以具有国家二级项目经理资质的项目经理负责实施该项目全过程管理职能，以质量、工期、安全为中心，以施工阶段为重点，积极配合建设方、总包方各项工作，协调内部系统及外部的工作。
（一）、项目管理机构配备情况表
项目管理机构配备情况详见商务标书的拟用于本工程的项目部人员一览表。

（二）、现场项目管理机构框架图

（三）、项目组织管理机构的设置原则及职责分工
1、项目组织管理机构的设置原则
（1）、目的性原则
根据本工程概况所设置的项目组织管理机构，其目的是为了产生组织功能，实现施工项目管理的总目标，严格履行工程合同，按照“三控两管一协调”（即进度控制、质量控制、成本控制，合同管理、信息管理，组织协调）的内容，进行全方位、全过程的施工管理，从这一根本目标出发，就会因目标设事，因事设机构定编制，按编制设岗位定人员，以职责定任务授权力。
（2）、精干高效原则
施工项目组织机构的人员设置，以能实现施工项目所要求的工作任务（事）为原则，尽量简化机构，做到精干高效。人员配置要从严控制二、三线人员，杜绝人浮于事，力求专一多能、一人多职。同时还要增加项目管理班子人员的知识含量，着眼于使用和绩效相结合，以提高项目施工水平、质量、效益。
（3）、管理跨度和分层统一的原则
管理跨度亦称管理幅度，是指每一个主管人员直接管理的下层人员数量。管理跨度大，所接触的人员关系越多，处理人与人、人与事的关系数量相应就多，反之则少。组织机构设计时，必须有一个适当的管理跨度。然而管理跨度又与职能分层有关。因此不难理解：层数多，跨度就小；层数少，跨度会大。这就要根据领导者的个人能力和施工项目的大小进行权衡。本组织机构在设计时，因对根据本工程的工作量和所牵涉到的专业内容加以考虑，其人员设置是相当有针对性的。
（4）、业务系统化管理的原则
由于根据本工程的施工项目是一个相对开放的系统，由众多户型（子系统）组成，一个大系统，各个子系统之间，存在这大量的结合部，故项目组织的形式必须是一个完整的组织机构系统，恰当地分层，和设置管理部门，以便在结合部上能形成一个相互协调、相互联系、相互制约的有机整体，防止产生职能分工、权力划分和信息沟通上的相互矛盾或重叠。使项目管理自始自终围绕总目标实行合理分工及整体协作。
2、项目经理任务及职责
（1）、施工项目经理的任务
项目经理的任务于职责主要包括两个方面：一是要保证施工项目按照规定的目标高速、优质、低耗的全面完成；另一方面是保证各个生产要素在项目经理授权范围内做到最大限度的优化配置，具体讲有以下几项：
1）确定项目管理组织机构的构成并配备人员，制定规章制度，明确有关人员职责、组织项目经理部开展工作；
2）确定管理总目标和阶段目标，并对目标进行分解，制订总体控制计划，确保项目施工交验成功；
3）及时适当的做出项目管理决策，包括投标报价决策、人事任免决策、重大技术组织措施决策、财务工作决策、资源调配决策、进度决策、合同签定及变更决策等，同时对合同执行进行严格管理；
4）协调本组织机构与各协作单位之间的协作配合及经济、技术关系，代表企业法人进行有关验证，并进行相互监督、检查，确保质量、工期、成本控制和节约；
5）建立完善的内容及对外信息管理系统；
6）实施合同，处理好合同变更、洽商、纠纷和索赔，处理好与业主之间的合同关系，搞好与有关单位之间的协作配合，搞好与建设单位、总包单位、监理单位等的相互监督。
（2）、施工项目经理的职责
施工项目经理的职责是由其所承担的项目任务决定的。根据企业有关规定，施工项目经理应该履行以下职责：
1）认真惯窃国家和上级的有关方针、政策、法规及企业制订颁发的各项规章制度，自觉维护企业和职工利益，确保公司下达的各项经济技术指标的全面完成；
2）对于项目范围内的单位工程和相关工程，组织全面落实，随施工队伍的综合素质、能力以及资格进行严格考核，才能进行发包，并对发包工程的进度、质量、安全、成本、场容等进行监督管理，考核验收，全面负责；
3）组织编制项目施工组织设计，包括进度计划和技术方案，制定安全生产和质量保证措施，并组织实施；
4）根据公司年（季）度施工生产计划，组织编制季（月）度施工生产计划，包括劳动力、材料、构件和机械设备的使用计划，据此与有关部门和单位签定供需包报和租赁合同，并严格履行；
5）科学组织和管理进入工地的人、财、物资源，协调好内部工作关系，作好人力、物力、财力和机械设备的调配和供应，及时解决施工中出现的各种问题，保证履行与公司签定的承包合同，提高综合经济效益，圆满完成施工任务；
6）组织制定项目经理部各类人员的职权限和各项规章制度，搞好与公司机关职能部门的业务联系和经济往来，定期向公司主管部门报告工作；
7）严格财务制度，加强财务、预算管理，正确处理国家、企业、集体、个人之间的利益关系；
8）全面推行公司ISO9000质量管理体系标准，积累并总结一套行之有效的施工管理经验，为公司内部其他项目部树立良好典范。

3、技术负责人的任务与职责
（1）、任务
主管技术、质量、安全的总负责人必须有工程师以上的技术职称，是项目经理部的主要技术负责人，在项目经理直接领导下，负责对项目工程中的技术、质量、安全进行监督管理。其主要任务是：
1）负责对设计图纸的技术管理，全面了解设计意图，对施工图进行技术交底，按照图纸会审签字后的图纸文件安排施工；
2）与设计单位就设计图的修改、变更与完善进行洽商，按照设计规范要求进行施工；
3）协助项目经理对重大技术组织措施提供决策依据，当好项目经理的技术参谋。必要时，在项目经理的授意下，直接参与重大技术组织措施的决策；
4）制定施工技术方案，按照有关验收规范要求，对所有的材料、施工工艺，进行质量监督和控制，制订工程进度计划的落实措施；
5）安排专人对技术文件进行妥善保管，对往来技术文件进行登记、签收和归档；
6）掌握工程质量情况、指导和监督质量经理、质检员和班组长作好质量检验和评定工作，参加分项、分部和竣工工程的质量检查，特别对隐蔽工程，要做好验收记录，认定质量验评；
7）加强对工地现场的安全管理，定期对现场的安全进行检查，督促安全经理及安全员对安全方面的工作进行指导，落实安全制度，实施奖惩办法
