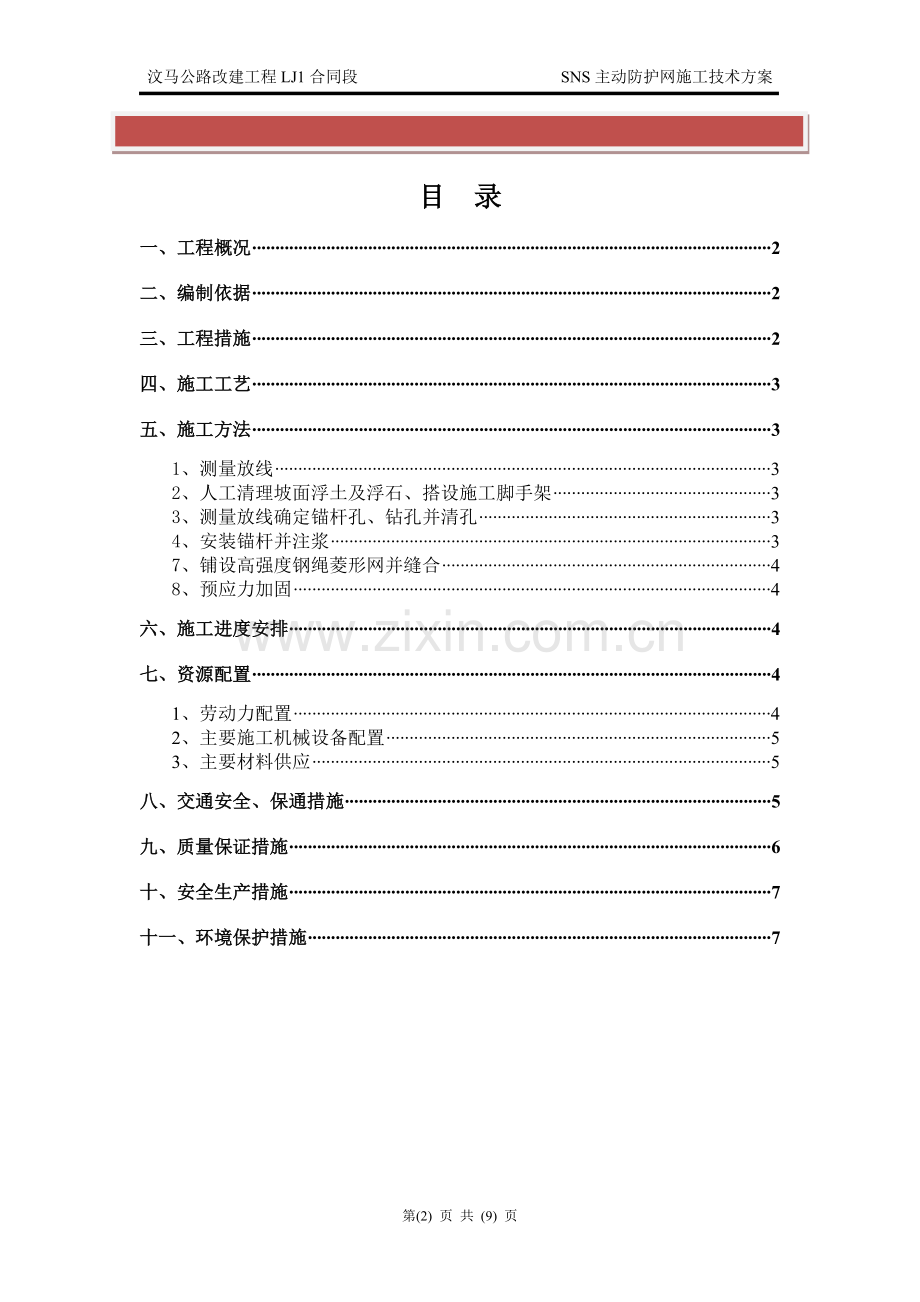

汶马公路改建工程LJ1合同段 SNS主动防护网施工技术方案 最新资料，word文档，可以自由编辑！精品文档下载 【本页是封面，下载后可以删除!】目 录一、工程概况2二、编制依据2三、工程措施2四、施工工艺3五、施工方法31、测量放线32、人工清理坡面浮土及浮石、搭设施工脚手架33、测量放线确定锚杆孔、钻孔并清孔34、安装锚杆并注浆37、铺设高强度钢绳菱形网并缝合48、预应力加固4六、施工进度安排4七、资源配置41、劳动力配置42、主要施工机械设备配置53、主要材料供应5八、交通安全、保通措施5九、质量保证措施6十、安全生产措施7十一、环境保护措施7SNS主动防护网施工技术方案一、工程概况本合同段共有主动防护网两段，分布于K0+810K0+840、K8+890K8+920段左侧山体。上述两段山体极为陡峭，其危岩、落石及岩体分化剥落比较发育，采用人工清除松动的岩体后挂设主动网进行支护，处治面积共计1150m2。二、编制依据1、业主提供的两阶段施工图设计文件；2、LJ1合同段总体施工组织设计及投标文件； 3、公路路基施工技术规范（JTGF10/1-2006）；4、公路工程质量检验评定标准（JTGF80/1-2004）；5、现场实际施工地形、地质、电力及通讯杆线分布等情况。三、工程措施设计采用GPS2型SNS防护系统对危岩予以加固。该系统采用216钢绳锚杆，锚杆间距4.5m4.5m布设，上沿锚孔深度为3m，下沿深度为2m，孔径42mm；支撑绳采用16钢绳，纵横铺设与锚杆联接，锚固点采用重型鸡芯环（H5/8）固结，支撑绳端头采用DIN714绳卡与锚杆头固结，以此形成骨架网。骨架网形成后，按设计安装防护网片，采用8高强度钢绳缝合，缝合绳起、止端头采用DIN741绳卡固结。根据设计计算，该段需高强度钢绳菱形网1165m2，抗错动抗错落锁卡9488个，16高强度支撑绳610m，8高强度缝合绳1840m，2.2网孔5050热镀锌格栅网1270m2，G414规格H5/8重型鸡芯环104个，16规格DIN741热镀锌绳卡368个，8规格DIN741热镀锌绳卡230个。四、施工工艺 测量定位及工作面放线边坡危岩防护处理搭设施工脚手架测量精确放线确定锚索孔钻凿锚孔并清孔安装锚孔并注浆安装纵、横支撑钢绳并张拉、锚固从上而下铺搭格栅网并缝合由上而下铺设高强度钢绳菱形网固定联接缝合绳与网绳将钢绳网与格栅网进行相互扎结质量检测竣工验收五、施工方法1、测量放线为满足施工需要和规范要求，对导线点进行核实和加密，所有导线资料必须经测量专业监理工程师复核认可后方可用于施工。2、人工清理坡面浮土及浮石、搭设施工脚手架为保证施工安全，为后续工作创造条件，应先用人工清理坡面上的浮土及浮石，然后搭设施工脚手架，脚手架的结构必须稳固。3、测量放线确定锚杆孔、钻孔并清孔测量放线确定锚杆孔位时，可根据地形条件，孔间距可有0.3m的调整量，并在每一孔位处凿一定深度不小于锚杆外露环套长度的凹坑，一般口径20cm，深20cm。按设计深度钻凿锚杆孔并清除孔内粉尘，孔深应比设计锚杆长度长5cm以上，孔径不小于42。边坡岩层破碎、松散时，钢绳锚杆可适当加长。4、安装锚杆并注浆注浆插入锚杆，锚杆外露环套顶端不能高出地表，且环套段不能注浆，以确保支撑绳张拉后尽可能紧贴地表。采用不低于M30的水泥砂浆灌注，孔内应确保浆液饱满，锚固后的锚绳抗拔力不得小于50KN。5、安装并张拉、锚固纵横向支撑绳安装纵横向支撑绳，张拉紧后两端后各用24个（支撑绳长度小于15m时为2个，大于30m时为4个，其间为3个）绳卡与锚杆外露环套固定连接。6、铺挂缝合格栅网从上而下铺挂格栅网，格栅网间重叠宽度不小于5cm，两张格栅网间的缝合以及格栅网与支撑绳间用1.2扎丝按1m间距进行扎结（有条件时本工序可在前一工序前完成，即将格栅网置于支撑绳下）。7、铺设高强度钢绳菱形网并缝合从上向下铺设高强度钢绳菱形网并缝合，缝合绳为8钢绳，每张钢绳网均用一根长约31m（或27m）的缝合绳与四周支撑绳进行缝合并预张拉，缝合绳两端各有两个绳卡与网绳进行固定连接。8、预应力加固支撑绳和16网片的加固力不得小于2T。六、施工进度安排根据本合同段的实际情况，以及年度计划要求，挂网喷浆的施工工期定为2009年12月16日至2010年1月15日。七、资源配置1、劳动力配置劳动力配置表工种管理人员技术人员测量安全员试验机械工专业工人合计人数11211415252、主要施工机械设备配置主要施工机械配置表序号设备名称型号规格单位数量备注1挖掘机ELC240B台12装载机ZL50E台13手风钻台44电动空压机4方台25柴油空压机4方台46柴油发电机50KW台27全站仪GPT-7001L台18水准仪S3台13、主要材料供应主要材料表序号材料名称型号规格单位数量备注1高强度钢绳菱形网8 (4m4m)m2/张1165/582抗错动抗错落锁卡D2mm个94883高强度支撑绳16m6104高强度缝合绳8m18405热镀锌格栅网2.2(2.4m9.2m)m312706重型鸡芯环G414(H5/8)个1047热镀锌绳卡16(DIN741)个3688热镀锌绳卡8(DIN741)个230八、交通安全、保通措施建立专门的“施工道路保通小组”，并配置现场专职保通人员。为强化组织机构，加强畅通领导，成立以项目经理吕明星为组长，副经理欧战勋、总工程师舒济元为副组长，工程相关各部门具体负责实施的保通领导小组，加强畅通组织管理。1、施工前，到当地交警、交通执法大队、道路运管保护及安全检查办等部门办理相关手续，并积极与其合作协调营造良好的作业环境和通行环境；在开工前通知监理工程师、业主及当地政府和交警部门，以便及时向社会各界告知施工信息。2、按照规范设置施工标志牌、道路封闭标牌、限速标志、交通安全锥等，要紧路段派专职人员指挥车辆。3、保持原公路排水系统通畅，不淤不堵，防止水从路面上漫流，破坏路面结构，从而造成堵车现象。九、质量保证措施1、严格按照施工设计、规范和施工措施要求进行施工。2、实行操作者自检、互检和专职检验人员专检的“三检制”，加强施工过程中的每道工序的施工质量管理，凡施工质量达不到要求的工序，必须进行整改，经检验合格后，方可进行下一道工序的施工。3、抓好原材料及工程试验关，无合格证及试验不符合要求的材料，坚决不予使用，并立即隔离，清除出场。4、格栅网的缝合应满足设计施工要求，缝合绳外观和手动感受上应无明显松动，否则应从新张紧。钢绳网每相对周边与支撑绳或锚杆间的距离应基本一致，其相差不宜大于150mm，否则应作调整。5、严把原材料质量关。本防护系统的所有材料必须符合S3-10-6施工图设计要求，且检验符合标准。十、安全生产措施1、在崩塌地区进行施工，必须采取预防危岩坍塌的安全措施，以保证施工中人员及设备的安全。柔性防护网的施工应特别注意施工安全，施工人员必须戴安全帽，系安全绳，避免人员伤亡和施工机具的损失。2、施工前应认真检查和处理作业区的危石，坡面清理和危石处理时必须加强安全防护，避免滚石伤人。施工机具和材料应放置在安全地带。3、斜坡作业期间，若坡脚有建筑物或行人、车辆等的过往，必须采用作业安全网或作业区看守控制等安全保护措施。4、向锚杆孔注浆时，注浆罐内应保持一定数量的砂浆，以防罐体放空，砂浆喷出伤人。施工中注浆管前方严禁站人。5、锚杆拉拔试验时应遵守下列规定：拉力计必须固定牢靠；拉拔锚杆时，拉力计前方或下方严禁站人；锚杆杆端出现颈缩时，应及时卸荷。十一、环境保护措施1、做好排水、废料、废水的处理工作，修建临时排水沟，使工地保持良好的排水状态。2、严格控制噪音，特别是夜间，更要严格控制工地噪音，如必须在此间作业的应发布安民告示，尽量减少对居民的干扰。3、采用洒水法控制道路及工地内灰尘。第(9) 页 共 (9) 页
