武汉金刚砂地坪施工技术方案.doc

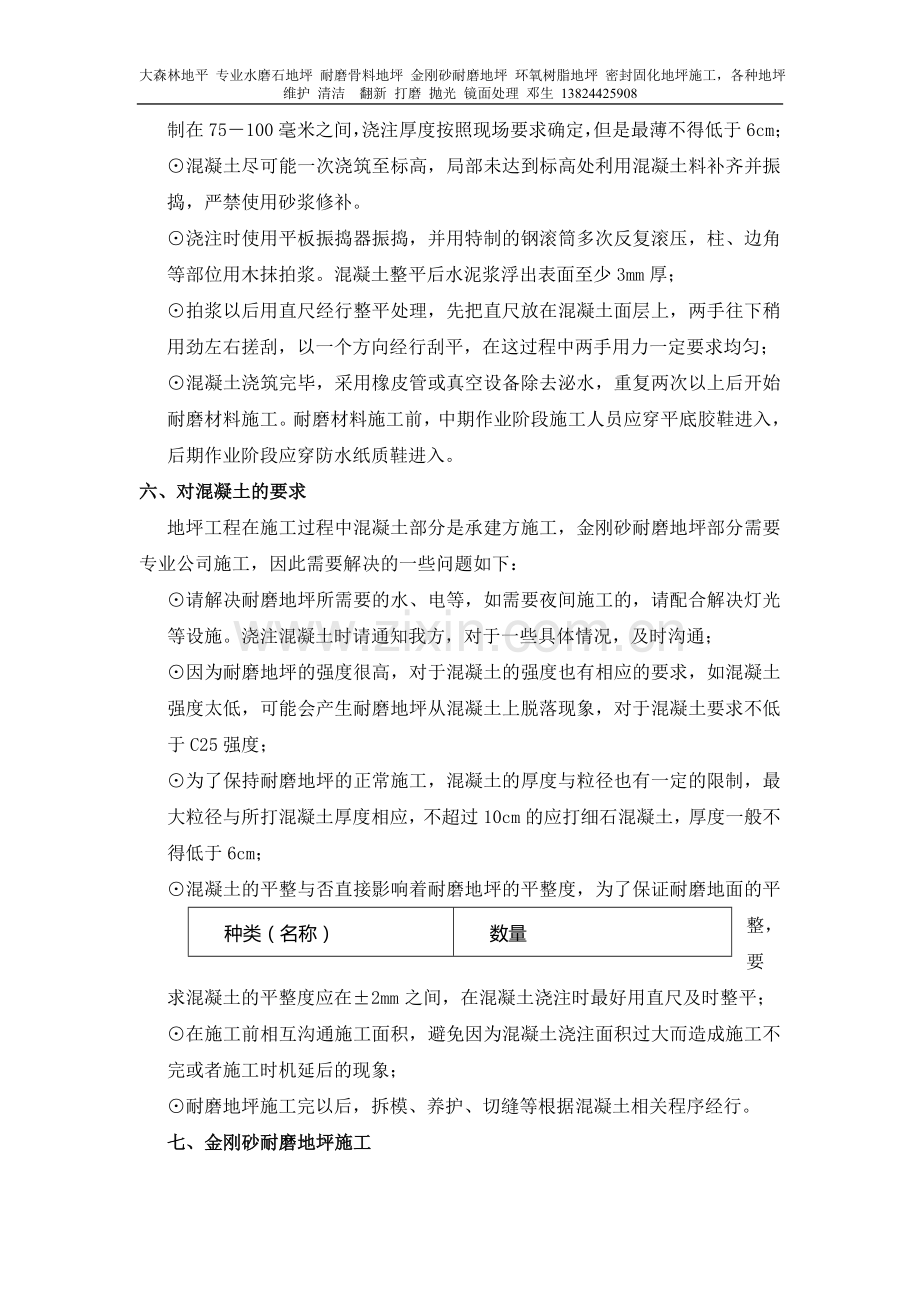

大森林地平 专业水磨石地坪 耐磨骨料地坪 金刚砂耐磨地坪 环氧树脂地坪 密封固化地坪施工，各种地坪 维护 清洁 翻新 打磨 抛光 镜面处理 邓生 13824425908武汉金刚砂耐磨地坪施工技术方案矿物合金骨料（金刚砂）地面硬化剂由一定颗粒级配的矿物合金骨料，特种水泥，其它掺合料和外加剂组成，开袋即可使用。将其均匀地撒布在即将初凝阶段的混凝土表面、经专门手段加工。从而使其与混凝土地面形成一个整体，且具有高致密性和着色的高性能耐磨地面。（在我们施工之前，要求混凝土施工面平整，不露石头 最少3mm浆体，表面无明水）一、产品特性A高强耐磨B整体性好C抗渗耐蚀二、适用范围工业厂房、仓库、超市、重载机械厂、机修厂、停车场、货物堆放区、广场等地面三、技术参数四、耐磨地坪整体施工工艺流程（混凝土施工完成后，要求施工面平整，最少3mm浆体）1、现场勘查2计算面积用量,平均放料3、第一次干撒粉料4、第二次撒料5、机械收光6、人工抹平边角7、喷洒养护剂8、切缝五、混凝土施工将基层彻底清理干净，并用水充分润湿，保证基层吸水饱和，避免新的混凝土层浇注时因界面失水快而造成粘结力不足。为了让混凝土与基面粘接更牢固，最好将基面拉毛；处理完基层以后经行支设模板，模板应平整、坚固，按地面设计标高设置模板，模板采用钢模板，并涂刷脱模剂。施工过程中随时用水平仪检测模板标高，如有偏差及时用楔形块调整；根据现场施工规范要求，按纵横轴线分仓分格浇注混凝土，混凝土最好采用机械搅拌，为减少泌水，水灰比和坍落度应尽可能小。现场坍落度最好控制在75100毫米之间，浇注厚度按照现场要求确定，但是最薄不得低于6cm；混凝土尽可能一次浇筑至标高，局部未达到标高处利用混凝土料补齐并振捣，严禁使用砂浆修补。浇注时使用平板振捣器振捣，并用特制的钢滚筒多次反复滚压，柱、边角等部位用木抹拍浆。混凝土整平后水泥浆浮出表面至少3mm厚；拍浆以后用直尺经行整平处理，先把直尺放在混凝土面层上，两手往下稍用劲左右搓刮，以一个方向经行刮平，在这过程中两手用力一定要求均匀；混凝土浇筑完毕，采用橡皮管或真空设备除去泌水，重复两次以上后开始耐磨材料施工。耐磨材料施工前，中期作业阶段施工人员应穿平底胶鞋进入，后期作业阶段应穿防水纸质鞋进入。六、对混凝土的要求地坪工程在施工过程中混凝土部分是承建方施工，金刚砂耐磨地坪部分需要专业公司施工，因此需要解决的一些问题如下：请解决耐磨地坪所需要的水、电等，如需要夜间施工的，请配合解决灯光等设施。浇注混凝土时请通知我方，对于一些具体情况，及时沟通；因为耐磨地坪的强度很高，对于混凝土的强度也有相应的要求，如混凝土强度太低，可能会产生耐磨地坪从混凝土上脱落现象，对于混凝土要求不低于C25强度；为了保持耐磨地坪的正常施工，混凝土的厚度与粒径也有一定的限制，最大粒径与所打混凝土厚度相应，不超过10cm的应打细石混凝土，厚度一般不得低于6cm；混凝土的平整与否直接影响着耐磨地坪的平整度，为了保证耐磨地面的平整，要求混凝土的平整度应在2mm之间，在混凝土浇注时最好用直尺及时整平；在施工前相互沟通施工面积，避免因为混凝土浇注面积过大而造成施工不完或者施工时机延后的现象；耐磨地坪施工完以后，拆模、养护、切缝等根据混凝土相关程序经行。七、金刚砂耐磨地坪施工种类（名称）数量施工人员40抹光机30台蜡拖40把抹平刀40把砂板40把吸水机4台注：根据每天8000平方的工程量计算，1.施工前准备准备施工工具，确定施工人员，按照具体情况确定施工区域以及面积，与混凝土浇注程序的相关人员充分沟通，按时完成日常工作量的施工面积；全面、彻底勘查现场施工环境状况，根据现场混凝土浇注的具体情况分析确定耐磨地坪具体施工情况。2.耐磨地坪施工在已经浇注好的混凝土上进行耐磨地坪的施工，要求混凝土平整，其平整度在3mm，不露石子，而且表面无明水，有充分的浆体；第一次耐磨材料撒布：撒布时机随气候、温度、混凝土配合比等因素而变化。撒布过早会使耐磨材料沉入混凝土中而失去效果；撒布太晚混凝土已凝固，会失去粘结力，使耐磨材料无法与其结合而造成剥离。判别耐磨材料撒布时间的方法是脚踩其上，约下沉5mm时，即可开始第一次撒布施工。墙、柱、门和模板等边线处水分消失较快，宜优先撒布施工，以防因失水而降低效果。第一次撒布量是全部用量的2/3，拌合物应均匀落下，不能用力抛而致分离，撒布后即以木抹子抹平；待第一次撒布后，并调整第一次撒布不平和不均匀处。经行第二次撒布，用量为全部用量的1/3，撒布方向应与第一次垂直；待耐磨材料吸收一定的水份后，用墁刀机碾磨分散并与基层混凝土浆结合在一起.然后抹平，墁光，并重复墁光机作业至少3次，墁光机作业时应纵横向交错进行，均匀有序，防止材料聚集，边角处用木抹子处理；面层材料硬化至指压稍有下陷时，墁光机的转速及角度应视硬化情况调整，墁光机进行时应纵横交错3次以上；墁光机作业后面层如仍存在抹纹较凌乱，为消除抹纹最后采用薄钢抹子对面层进行有序、同向的人工压光，完成修饰工序；墁光机抹不到的边角地方，需要使用抹子人工进行抹平处理。3.耐磨地坪养护耐磨地坪可喷洒养护剂养护和透气薄膜养护两种，如用养护剂经行养护在耐磨地坪施工后612小时经行养护剂的喷洒，如用薄膜养护，在施工完以后立即用薄膜经行覆盖处理。4.切缝完工后根据混凝土情况2-4天后进行切缝处理，以防不规则龟裂，切割缝间隔宜为6m左右（一般根据车间柱距离确定）。切割统一弹线，以确保切割缝整齐顺直.八：修补措施1、局部破损：可先将破损处清理干净、充分浸水润湿，再用胶水拌和筛除骨料的硬化剂材料配制的胶泥腻子修补。九：安全文明施工措施1、 施工人员进入施工现场，必须严格遵守国家、地方以及合同甲方的安全施工要求。2、 进入施工现场前必须穿好工作服、戴好安全帽。3、 施工过程中严格按照操作规则正确使用各种机器设备和工具。4、 在施工过程中不准确随便往上或往下抛扔材料、物件。5、 在使用电动机器设备前由专业人员检查安全保护装置，电源形状和线路的完好性能，并负责检查，只有在确认安全的情况下才使用电动机器设备。6、 严禁非上岗人员进入现场使用机器设备。7、 在楼梯口、通道口必须安装防坠物的防护栏。8、 严禁赤脚进入施工现场，作业不准穿硬底鞋，不准开玩笑作业。9、 陡坡等危险地区应有警示标记，夜间有红灯警示。10、 遵守安全防火规定，宿舍照明，施工用电严格遵守合同甲方有关规定，杜绝火灾事故发生。11、 施工人员遵守国家、地方以及合同甲方有关文明要求。（初步方案，实际方案以协商为准）下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
