乐在美丽乡村建设项目施工组织设计.doc

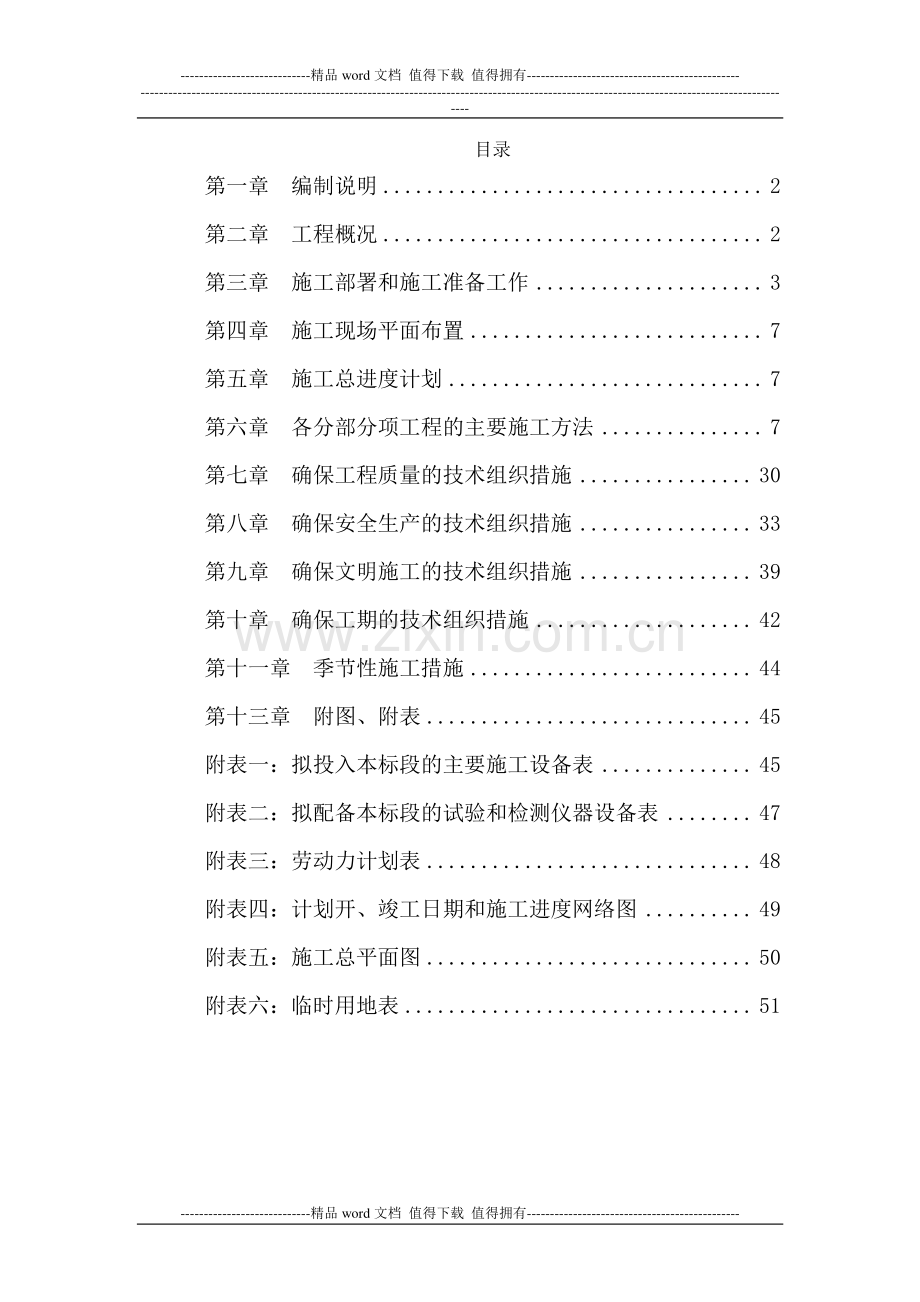

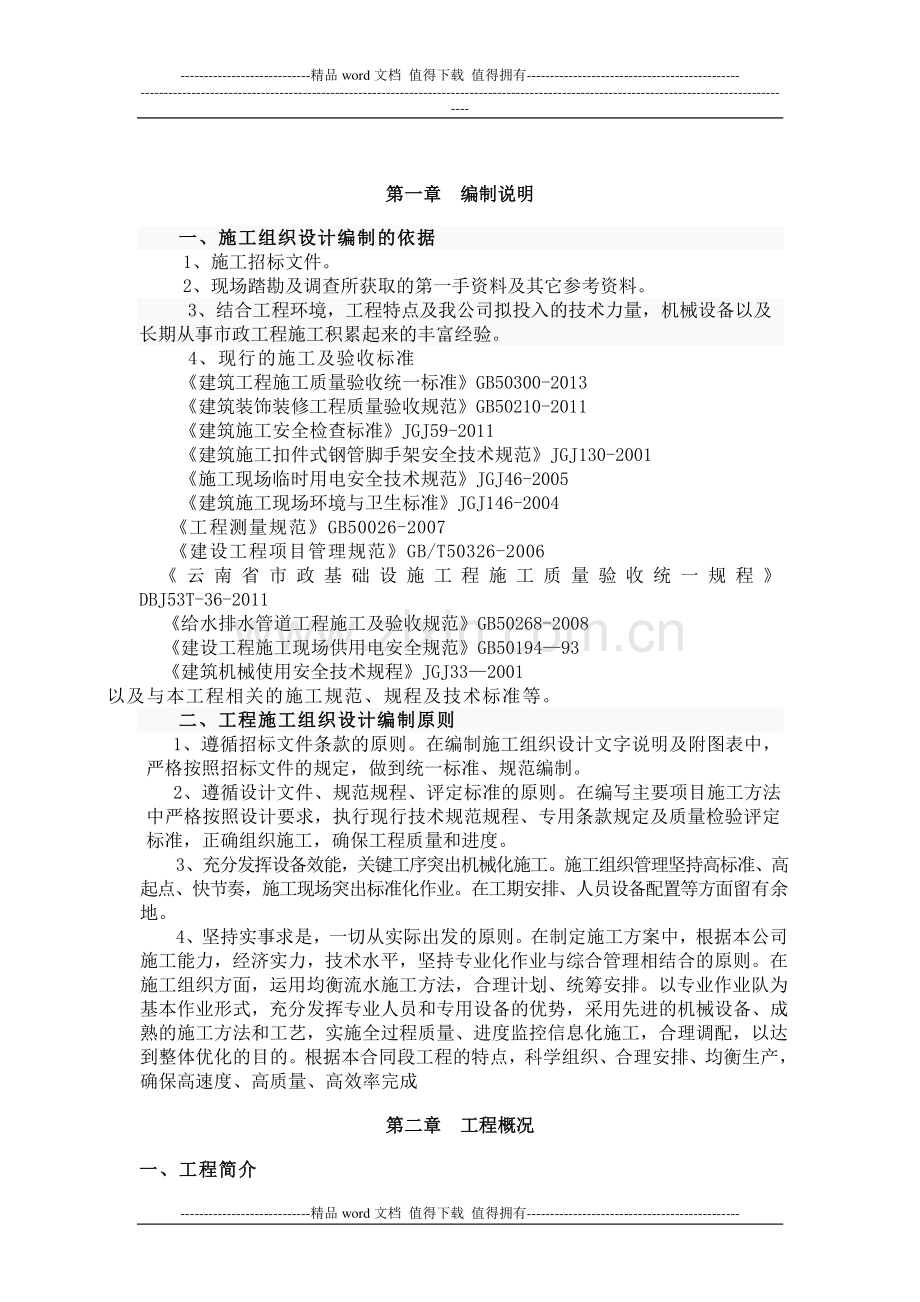

-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-目录 第一章 编制说明.2 第二章 工程概况.2 第三章 施工部署和施工准备工作.3 第四章 施工现场平面布置.7 第五章 施工总进度计划.7 第六章 各分部分项工程的主要施工方法.7 第七章 确保工程质量的技术组织措施.30 第八章 确保安全生产的技术组织措施.33 第九章 确保文明施工的技术组织措施.39 第十章 确保工期的技术组织措施.42 第十一章 季节性施工措施.44 第十三章 附图、附表.45 附表一：拟投入本标段的主要施工设备表.45 附表二：拟配备本标段的试验和检测仪器设备表.47 附表三：劳动力计划表.48 附表四：计划开、竣工日期和施工进度网络图.49 附表五：施工总平面图.50 附表六：临时用地表.51 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-第一章第一章 编制说明编制说明 一一、施工组织设计编制的依据、施工组织设计编制的依据 1、施工招标文件。2、现场踏勘及调查所获取的第一手资料及其它参考资料。3、结合工程环境，工程特点及我公司拟投入的技术力量，机械设备以及长期从事市政工程施工积累起来的丰富经验。4、现行的施工及验收标准 建筑工程施工质量验收统一标准GB50300-2013 建筑装饰装修工程质量验收规范GB50210-2011 建筑施工安全检查标准JGJ59-2011 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 施工现场临时用电安全技术规范JGJ46-2005 建筑施工现场环境与卫生标准JGJ146-2004 工程测量规范GB50026-2007 建设工程项目管理规范GB/T50326-2006 云 南 省 市 政 基 础 设 施 工 程 施 工 质 量 验 收 统 一 规 程 DBJ53T-36-2011 给水排水管道工程施工及验收规范GB50268-2008 建设工程施工现场供用电安全规范GB5019493 建筑机械使用安全技术规程JGJ332001 以及与本工程相关的施工规范、规程及技术标准等。二二、工程施工组织设计编制原则、工程施工组织设计编制原则 1、遵循招标文件条款的原则。在编制施工组织设计文字说明及附图表中，严格按照招标文件的规定，做到统一标准、规范编制。2、遵循设计文件、规范规程、评定标准的原则。在编写主要项目施工方法中严格按照设计要求，执行现行技术规范规程、专用条款规定及质量检验评定标准，正确组织施工，确保工程质量和进度。3、充分发挥设备效能，关键工序突出机械化施工。施工组织管理坚持高标准、高起点、快节奏，施工现场突出标准化作业。在工期安排、人员设备配置等方面留有余地。4、坚持实事求是，一切从实际出发的原则。在制定施工方案中，根据本公司施工能力，经济实力，技术水平，坚持专业化作业与综合管理相结合的原则。在施工组织方面，运用均衡流水施工方法，合理计划、统筹安排。以专业作业队为基本作业形式，充分发挥专业人员和专用设备的优势，采用先进的机械设备、成熟的施工方法和工艺，实施全过程质量、进度监控信息化施工，合理调配，以达到整体优化的目的。根据本合同段工程的特点，科学组织、合理安排、均衡生产，确保高速度、高质量、高效率完成 第第二二章章 工程概况工程概况 一、工程简介一、工程简介 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-1、景观小坝塘改造工程：（1）新建 100mm 厚 C20 混凝土人行道 120；2、凉亭 1 座，无设计图纸（3）池内清淤。深度为 1.5m。（4）池底硬化，做法按 200mm厚 C25 混凝土；（5）赤壁支护，做法按 300mm 厚 3m 高 C15 毛石混凝土，支护长度 100m；（6）水池周围截水沟，长 50m，内空尺寸 300*300mm，一侧靠池壁，另一侧沟壁为 300mm 厚 C20 混凝土；沟底为 100mm 厚 C20 混凝土，沟盖板为 150mm厚 C25 混凝土盖板，内配双向 HRB4008150 钢筋；2、村内雨污水排放环境整治工程：铺设 DN500 污水管和 DN600 雨水管各796m，砖砌排污井 21 座；需考虑对原混凝土路面拆除和恢复，拆除路面宽度。3、旅游消防安全提升改造：敷设 DN50 镀锌钢管 3810m,室外消火栓 33 个；镀锌钢管为明敷，表面刷红色油漆两遍；4、游客接待中心：1#楼和庭院硬化（1570m2）5、村庄美化绿化亮化工程：硬化村内道路 5500m2，做法如下：（1）5cm 厚砂子调型层；（2）15cm 厚 C25 混凝土路面；6、墙体粉刷：粉刷面积 3380，做法：16 厚 1:3 水泥砂浆抹面，刷石灰大白浆三遍。二二、施工施工材料及交通、材料及交通、水、电力和水、电力和服务设施服务设施 1、水泥、石子、砂、钢筋、排水管等可向本地区购买。2、施工用电 开通临时施工用电；现场用电的保证措施：电箱要设置良好接地装置及漏电开关。据施工需要配备足够灯具加强局部照明。3、工程用水：市政自来水。第第三三章章 施工部署和施工准备工作施工部署和施工准备工作 一一.施工组织机构施工组织机构 1.为保证达到安全、优质、高效的预期目标，针对本工程的具体特点，我公司组成强有力的项目领导班子和施工队伍。项目经理部设管理和技术人员约 12 人。2.项目经理部下面分设职能管理部门和专业施工队，由项目经理、总工程师、项目副经理直接负责管理。关键部位的施工技术由我单位具有多年施工经验的人员进行技术指导。二二.管理人员职责管理人员职责 1.主要人员情况说明 项目经理部是组织实施工程的领导核心，担负着组织、指挥、协调、控制、决策、筹划等一系列关键性工作，尤其在施工单位由劳务生产型向技术密集生产经营型发展的今天，更有不可替代的作用。我公司一向注重项目领导班子的建设，始终把选人、用人、用好人放在首位，针对本工程建设特点，将选派一批有技能、善管理、在类似工程施工中有丰富经验的人员。2.领导层主要人员职责 项目经理岗位职责 具体领导和实施项目管理，保证质量体系在项目部的持续有效运行，执行-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-公司的质量方针和目标。对承担工程项目的质量，施工过程中负直接领导责任，建成及交付使用后负终身责任。组织制定并上报、实施工程项目质量计划。负责对所提供资源的合理调配及内外关系的协调，具体领导实施建设方（业主）的合同要求。项目总工程师岗位职责 协助项目经理具体执行质量体系文件及质量计划。对工程项目施工过程进行技术领导和监督检查。具体组织新技术、新工艺、新材料的应用。具体组织对不合格品的纠正和预防措施的实施。项目副经理岗位职责 在项目经理领导下，全面组织现场施工活动，合理调配资源。参与制定、贯彻项目质量方针和目标，并组织实施质量管理体系。负责贯彻施工方案的实施要求，负责现场的协调管理工作。负责项目的安全生产活动，加强对职工的环保意识和教育，负责建立项目的安全环保的管理组织体系。协调项目各施工队的进度矛盾和现场作业面的冲突，使各施工队之间的施工有序合理地进行。对计划进度、实际进度进行调控，确保项目如期完工，并协调好各项施工工艺的衔接工作。3.各部门职责 项目经理部管理职能部门设五部一室，具体部门及职能分工为：工程计划部职责 制订季度、月度计划，并根据施工实际情况编制切实可行的周作业计划。结合施工实际及季节特点提出工程高峰低谷期的实际工程量和机具劳力调配计划，更合理有效的指挥生产，服务生产。制订工程材料用料计划，制订机械设备申请计划。根据工程进展情况合理安排生产，平衡物资、劳力和施工机械，做好生产调度工作。负责施工测量、现场试验、人员、物资、机械设备等的协调与调拨等工作。收集掌握天气预报工作，并及时地处理工程进展中发生的问题，促进工程有序地开展。根据施工计划和施工方案，综合现场情况，具体实施工程调度指挥，保证施工作业持续有效地进行。对现场情况及时了解，并及时、准确地反馈给各部门，落实业主及现场监督人员的指示，协调上下级、内外部纵横关系，实现管理现代化、科学化。负责对工程所需物资、设备及配件的采购、储备、供应工作，建立健全设备的维修保养制度，保证设备的完好率和使用率，提高设备的利用率。负责拆迁、统计、文明施工等工作。技术质量部职责 负责根据设计图纸、相关规范编制施工工艺作业指导书，混凝土试验业务，进行施工测量监控，负责各工序的技术交底工作。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-对主要工程项目拟订作业指导书，提出试验项目及目标，试验过程中进行指导、检查、监控。试验后提出改进意见、办法、并拟定工程的作业指导书，制定好施工工艺。与监理工程师密切配合，做好工程质量的检查、监控工作。负责整个工程的质量管理和办理质量检查的签证工作。建立质量保证体系，以 ISO9001 系列标准要求为指针，制定质量管理办法，落实质量保证措施，全面开展质量管理工作，负责对工程施工中的全过程的工程质量控制。在施工的全过程及时完整地收存好工程技术资料，以及工程总结和竣工资料整理工作。物资设备部 负责对主要物资供方的评价和选择，并征得业主的同意。负责主要物资的采购、供应工作。确定内部管理流程，制定岗位责任制。组织对采购物资的验证、贮存等工作。经济合同部职责 负责财务管理、合同管理、成本核算和控制、竣工结算，负责验工计量工作。及时的分阶段的进行成本分析，有效的控制工程进展中机具、材料、劳力的消耗。结合工程进展制订工程款用款计划，并进一步做好工程款支出控制。综合管理部职责 做好整个工程的安全工作，成立安全委员会，制定安全计划，建立健全施工安全制度措施，并督促落实。负责施工安全、交通安全、临时用电、场容、环保、消防保卫、环境卫生工作。办公室职责 负责协助项目经理管理日常行政业务，做好工程施工中的有关记录，并办理相应手续。负责文件管理，做好来往文件收发记录等。负责生活服务，包括生活用水、食堂、宿舍、生活用电管理，医疗、卫生、会议安排、接待工作。三三.专业技术力量配备专业技术力量配备 根据本工程特点、施工环境和现场条件，依据业主提出的工程质量、工期目标、在确定了本工程的进度计划总工期后，工程所需技术、施工管理人员和施工技术队伍及各工种劳力、机械配备与组织进场将成为重要、关键的主题。1.指导思想 本工程施工组织的指导思想是：以质量为中心，突出重点、把握难点，文明、优质、高效建好本项目工程。成立施工能力强，技术水平高，工作经验丰富的项目经理部。人员岗位明确，职责清楚，建立联系责任制。项目经理要全过程盯岗，施工安排占满空间，占满时间。2.组织设置 项目经理部由项目经理、项目总工程师、总经济师和项目副经理所组成，组织机构设置为五部一室，即工程计划部、技术质量部、物资设备部、经济合同部、综合管理部和综合办公室，技术质量部下设试验室及专业测量队。3.技术力量配备 项目经理部主要管理人员有：项目经理 1 人，项目总工程师 1 人，测量工程师 1 人，质检员 1 人，试验员 1 人，材料员 1 人，计量员 1 人，专职安全员-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-1 人，管道、道路工程师 2 人以及其它施工技术、管理人员。项目经理部所辖的主要施工实体有：土方施工队、管道施工队、路基施工队、文明施工小分队等。四四.工程目标工程目标 1.工期目标 日历工期：180 天 2.质量目标：一次性验收合格 确保本工程的质量达到合同文件和总包单位对分包单位的质量要求的标准前提下，贯彻执行 ISO9001：2000 质量管理体系各项标准，遵循我公司质量环境职业健康安全手册，以雕琢艺术品的理念对待工程中的每一个细节，以“高标准、严要求、保质量、保进度”为指导方针，精心施工，细心做好材料选择，做好过程控制、精心做好成品保护，实现在满足上述要求的质量的时候，总体工程质量再上一个台阶。3.安全文明施工目标 严格遵守各项安全生产操作规程，贯彻“安全第一，预防为主”的安全生产方针，确保无重伤以上事故发生，确保本工程达到安全文明施工工地标准。4.环境保护目标 从运土运料、污水废水排放、噪扬控制、保护绿地和节约用水、用电等几个方面着手，严格执行相关规定和标准，把施工对周围环境的影响降至最低限度，达到环境保护一级标准，创环境保护样板工程。实现噪声、水、气、渣及其他污染物排放符合环境保护要求。不发生重大环境污染事故及杜绝火灾事故。5.与业主、设计、监理、总包及相关方的配合目标 施工过程中需与多方配合，除了与业主、设计、监理、总包直接建立相应的工作联系外，施工过程中还需要与市政管理部门、交通部门等办理相关手续发生关系，以及与景观、专业管线施工单位发生相应的关系，牵涉到单位多，为了保证工程顺利进行，我们坚决服从业主、监理和总包单位的管理要求，保证与相关方建立良好的关系，时刻为业主分忧，保证工程顺利进行。五五.施工现场总平面布置施工现场总平面布置 1.总体布置原则 布置要保证社会交通通畅，便于施工物资、车辆、设备的进出及内部循环。保证水、电源供给，施工路通畅，尽可能方便施工，确保工期计划中关键线路施工任务的完成。符合安全生产、文明施工及环境保护的要求。2.施工围挡 本工程施工时，沟槽开挖及深基坑作业时要做好沟槽及基坑周围的防护工作，施工区域周围搭设围挡复合标准，管线勾头施工时超出施工区域的范围应搭设临时围挡。沟槽防护可采用钢管搭设或采用围挡进行防护。围挡材料均使用符合标准的统一规格尺寸，保证围挡连续严密，支搭强度可靠，色彩、标志整齐美观，符合北京市有关文明施工的规定。3.项目经理部办公 根据现场实际情况确定项目部办公地点，项目施工人员不在现场住宿。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-4.临时供水、供电、道路 本工程用水、电由业主在施工范围提供接引点。用水管线采用无毒塑料管埋地铺设至施工现场用水处。在供电接引电处设电表、配电箱、引出施工用输电缆线，临时埋地敷设，过路时要有套管保护。配电系统要有二级以上保护，做到一机一闸，并就近设开关控制箱。考虑到用电高峰临时停电和前期施工用电，同时配备两台 50KW 发电机，以满足工程需要。施工道路利用现况道路，施工期间做好维护及交通安全工作。第第四四章章 施工现场平面布置施工现场平面布置 一、施工总平面布置的构思 施工总平面布置图的作用是用来正确处理全工地在施工期间所需各项设施和永久结构之间的空间关系，按施工方案和施工总进度计划合理规划施工段、材料仓库、施工设备布置、临时建筑、临时用水用电管线敷设等，为使现场总平面布置科学合理，使用方便，做到整齐美观、清洁畅通、施工文明，在施工总平面布置时应遵循如下几点原则：1、根据各施工段的不同施工内容和施工范围，将各分区的施工平面布置反映在整个工程的施工总平面布置图中。2、结合施工现场能利用的场地实际情况，尽量减少占用工程用地，避免临建设施的重复搭拆，保证办公、生活服务设施相对固定。3、生产加工车间及材料堆场布置要适合施工生产的需要，方便材料进场，尽量减少现场二次搬运。4、临时用水用电的管线敷设尽量采用埋地敷设方法，减少对交通的影响。5、总平面布置要充分考虑生产、生活设施和施工中的劳动保护、技术安全、防火要求，卫生要求及环保要求。二、施工总平面布置 第第五五章章 施工总进度计划施工总进度计划 根据业主工期要求，结合本公司自身实力和选定的施工方案，以及对本工程人力、物力、财力的投入力度，确定本工程施工工期为 180 日历天（详见进度计划表）。第第六六章章 各分部分项工程的主要施工方法各分部分项工程的主要施工方法 一一、工程测量方案工程测量方案 1.测量准备 认真学习设计文件，熟悉施工现场，掌握设计要求。抽调有经验的测量工-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-程师及部分测量人员组成测量队，依据有关部门进行移交的测量控制点（导线点与水准点），结合施工组织设计制定工程测量具体技术方案。配备先进的全站仪、经纬仪、水准仪等符合控制精度要求的测量仪具。对使用的仪器、工具，应认定在规定有效期内，且在使用前完成检查、校正。在完成交接桩手续后，由技术测量人员用远红外测距仪及水准仪分别将提供的导线点与水准点进行复测，复核后将有关资料及成果呈报监理工程师认证后使用，并做好导线桩的栓桩和水准点的砌筑保护。在道路一侧做一条测量导线，建立临时水准点。沿线临时水准点设在坚实固定不下沉，不被碰动的地物上，做到定期复核并按规范要求完成闭合差。道路中线、高程控制网的布设，因地制宜，做到确保精度，方便使用，满足施工的实际需要。本工程定位资料采用台州地区坐标、高程控制系统，当图纸里所示里程桩号与坐标不一致时，定位以坐标为准。2.施工测量 管道开工前，根据设计图纸标注对管道进行定位，定位置桩，并加以保护。在土方开挖前，完成地上、地下测量工作后将测量记录并整理所有资料，标注在有关的图纸上。每段测量完成后，测量成果及整理好的资料应及时交项目监理审查：测量交桩复测，测量导线和临时水准点。测定设计管线中心线及附属构筑物的位置（即施工放线工作，起、终点及控制井位）。核对接入原有管道上、下游接头处的高程。测量有关地面、地下管道的平面位置及高程。沿线遇有地上未拆迁物的固定线路控制桩点可沿垂直方向平移到路面之外，做辅助基线，原则上以不防碍施工和拆迁，不影响挖填土方、设计管线施工和路基施工为原则。复测原地面纵横断面高程与设计图进行比较，计算并核实土方工程数量。在施工过程中，对所有导线点、水准点、加密导线点和临时水准点定期进行复测，平面控制点每月复测，进行坐标平差，高程控制点每 15 天复核一次。道路施工时每 50m 设置一组中心桩，每 100m 测设一临时水准点，道路沿线作业段每 20m 设一组边桩，并按设计道路路基横断面放出周边坡脚线。绘制路基填筑、路面结构横断面高程下返数草图，向施工小队交底，以便于路基、路面施工掌握高程。严格执行测量复核制度，提前做好内业，认真进行测量交底，实测复测工作，所有测量资料和记录使用专用表格，及时、真实地进行填写，且编号按序保存，作为竣工文件。3.竣工测量 依据施工结果，修改原设计图，重新标注施工实际数据。与设计有出入的图纸，应根据实际施工资料，重新绘制图纸。一切地下管线位置、高程与原图不符者，竣工图纸应按施工结果，予以修正。4.质量标准（允许偏差）水准点闭合差12 L（L 开方）mm，式中 L 为水准点之间的水平距离，单-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-位为公里。导线方位角，闭合差40 秒（秒开方），秒为测站数。直接丈量测距的允许偏差见表。序号 固定测桩间距离（m）允许偏差 1 500 1/20000 二二、雨、污水管道施工雨、污水管道施工 1.1.管道设计情况：管道设计情况：铺设 DN500 污水管和 DN600 雨水管各 796m，砖砌排污井 21 座 2.2.钢筋混凝土排水管道施工钢筋混凝土排水管道施工 2.1 2.1 施工准备施工准备 2.1.1 2.1.1 技术准备技术准备 1.施工前做好施工图纸的会审，编制施工组织设计及做好技术交底工作。2.施工前对现况管线构筑物的平面位置和高程与施工管线的关系，经核实后，将了解和掌握的情况标注在图纸上。3.完成施工交接桩、复测工作，并进行护桩及加密桩点布置。4.管节的水压试验、砂浆配合比、回填土的最佳密实度试验已完成。2.1.2 2.1.2 材料要求材料要求 1.预应力钢筋混凝土管(1)管材混凝土设计强度等级不得低于 40MPa，管道抗渗性能检验压力试验合格，抗裂性能达到抗裂检验压力指标要求。(2)承口和插口工作面光洁平整，局部凹凸度用尺量不超过 2mm，不应有蜂窝、灰渣、刻痕和脱皮现象，钢筋保护层厚度不得超过止胶台高度。(3)管体内外表面应无露筋、空鼓、蜂窝、裂纹、脱皮、碰伤等缺陷，保护层不得有空鼓、裂纹、脱落。管体外表面应有标记，应有出厂合格证，注明管材型号、出厂水压试验的结果、制造及出厂日期、厂质检部门签章。2.接口胶圈(1)承插式钢筋混凝土排水管道接口所采用的密封胶圈，应采用耐腐蚀的专用橡胶材料制成。密封胶圈使用前必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷。其硬度、压缩率、抗拉力、几何尺寸等均应符合有关规范及设计规定。(2)密封胶圈应有出厂检验质量合格的检验报告。产品到达现场后，应抽检5的密封橡胶圈的硬度、压缩率和抗拉力，其值不应小于出厂合格标准。3.水泥：采用强度等级 32.5 以上的硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，其质量必须符合国家现行标准硅酸盐水泥、普通硅酸盐水泥(GB 175)等的规定。当对水泥质量有怀疑或水泥出厂超过 3 个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。4.砂：采用坚硬、洁净、级配良好的天然砂，含泥量不得大于 2。砂的-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-品种、质量应符合国家现行标准 普通混凝土用砂质量标准及检验方法(JGJ 52)的要求，进场后按有关规定进行取样试验合格。5.钢丝网：宜选用无锈、无油垢，符合设计要求的钢丝网。2.1.3 2.1.3 作业条件作业条件 1.地下管线和其他设施经物探和坑探调查清楚。地上、地下管线设施拆迁或加固措施已完成，施工期交通疏导方案、施工便桥经有关主管部门批准。2.现场“三通一平”已完成，地下水位降至槽底 0.5m 以下。3.施工技术方案已办理审批手续。2.22.2 施工工艺施工工艺 2.2.1 2.2.1 工艺流程工艺流程 1.承插式柔性接口混凝土排水管道 测量放线开槽、验槽管道基础下管、稳管挖接头工作坑对口闭水试验回填土方 2.2.2 2.2.2 操作工艺操作工艺 1.沟槽开挖及验槽(1)测量放线参照由测量队制订的市政工程施工测量专项方案执行。(2)沟槽降水、沟槽开挖、边坡设置及沟槽支护等参照“管线基坑明挖土方”施工。(3)验槽：基底标高、坡度、宽度、轴线位置、基底土质应符合设计要求。2.承插式柔性接口混凝土排水管道(1)管道基础 1)土弧基础：采用土弧基础的排水管道铺设见图 1-11 所示。开槽后应测放中心线，人工修整土弧，土弧的弧长、弧高应按设计要求放线、施工，以保证土弧包角的角度。2)砂砾垫层基础：采用砂砾垫层基础的排水管道铺设见图 1-12 所示。在槽底铺设设计规定厚度的砂砾垫层，并用平板振动夯夯实。夯实平整后，测中心线，修整弧形承托面，并应预留沉降量。垫层宽度和深度必须严格控制，以保证管道包角的角度。中粗砂或砂砾垫层与管座应密实，管底面必须与中粗砂或砂砾垫层与管座紧密接触。中粗砂或砂砾垫层与管座施工中不得泡水，槽底不得有软泥。(2)下管、稳管 1)管道进场检验：管节安装前应进行外观检查，检查管体外观及管体的承-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-口、插口尺寸，承口、插口工作面的平整度。用专用量径尺量并记录每根管的承口内径、插口外径及其椭圆度，承插口配合的环向间隙，应能满足选配的胶圈要求。2)管道下管：采用专用高强尼龙吊装带，以免伤及管身混凝土。吊装前应找出管体重心，做出标志以满足管体吊装要求。下管时应使管节承口迎向流水方向。下管、安管不得扰动管道基础。3)稳管：管道就位后，为防止滚管，应在管两侧适当加两组四个楔形混凝土垫块。管道安装时应将管道流水面中心、高程逐节调整，确保管道纵断面高程及平面位置准确。每节管就位后，应进行固定，以防止管子发生位移。稳管时，先进入管内检查对口，减少错口现象。管内底高程偏差在10mm 内，中心偏差不超过 10mm，相邻管内底错口不大于 3mm。(3)挖接头工作坑：在管道安装前，在接口处挖设工作坑，承口前大于等于600mm，承口后超过斜面长，两侧大于管径，深度大于等于 200mm，保证操作阶段管子承口悬空，见图 1-14。(4)对口 1)清理管膛、管口：将承插口内的所有杂物予以清除，并擦洗干净，然后在承口内均匀涂抹非油质润滑剂。2)清理胶圈：将胶圈上的粘接物清擦干净，并均匀涂抹非油质润滑剂。3)插口上套胶圈：密封胶圈应平顺、无扭曲。安管时，胶圈应均匀滚动到位，放松外力后，回弹不得大于 10mm，把胶圈弯成心形或花形(大口径)装入承口槽内，并用手沿整个胶圈按压一遍，确保胶圈各个部分不翘不扭，均匀一致卡在槽内。橡胶圈就位后应位于承插口工作面上。4)顶装接口 顶装接口时，采用龙门架，对口时应在已安装稳固的管子上拴住钢丝绳，在待拉入管子承口处架上后背横梁，用钢丝绳和倒链连好绷紧对正，两侧同步拉倒链，将已套好胶圈的插口经撞口后拉入承口中。注意随时校正胶圈位置和状况。安装时，顶、拉速度应缓慢，并应有专人查胶圈滚入情况，如发现滚入不均匀，应停止顶、拉，用凿子调整胶圈位置，均匀后再继续顶、拉，使胶圈达到承插口的预定位置。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-管道安装应特别注意密封胶圈，不得出现“麻花”、“闷鼻”、“凹兜”、“跳井”、“外露”等现象。倒链拉入法安管示意见图 1-15、图 1-16。5)检查中线、高程：每一管节安装完成后，应校对管体的轴线位置与高程，符合设计要求后，即可进行管体轴向锁定和两侧固定。6)用探尺检查胶圈位置：检查插口推入承口的位置是否符合要求，用探尺伸入承插口间隙中检查胶圈位置是否正确。7)锁管：铺管后为防止前几节管子的管口移动，可用钢丝绳和倒链锁在后面的管子上。锁管示意见图 1-16。3.平基法安装混凝土管(1)浇筑混凝土平基：在验槽合格后应及时浇筑平基混凝土。平基混凝土的高程不得高于设计高程，低于设计高程不超过 10mm，并对平基混凝土覆盖养生。(2)下管：平基混凝土强度达到 5MPa 以上时，方可下管。大直径管道采用吊车下管，小直径管道也可采用人工下管。(3)安管：安管的对口间隙，直径大于等于 700mm 时为 10mm，直径小于 700mm时可不留间隙。(4)浇筑管座混凝土：浇筑管座混凝土前平基应凿毛冲洗干净，平基与管子接触的三角部位，应用与管座混凝土同强度等级混凝土填捣密实，浇筑管座混凝土时，应两侧同时进行，以防管子偏移。(5)抹带 1)水泥砂浆抹带：抹带及接口均用 12.5 水泥砂浆。抹带前将管口及管外皮抹带处洗刷干净。直径小于等于 1000mm，带宽 120mm；直径大于 1000mm，带宽 150mm，带厚均为 30mm。抹带分两层做完，第一层砂浆厚度约为带厚的 13，并压实使管壁粘接牢固，在表面划成线槽，以利于与第二层结合。待第一层初凝后抹第二层，用弧形抹子捋压成形，初凝前再用抹子赶光压实。抹带完成后，立即用平软材料覆盖，34h 后洒水养护。2)钢丝网水泥砂浆抹带：带宽 200mm，带厚 25mm，钢丝网宽度 180mm。抹带前先刷一道水泥浆，抹第一层砂浆厚约 15mm，紧接着将管座内的钢丝网兜起，紧贴底层砂浆，上部搭接处用绑丝扎牢，钢丝网头应塞入网内使网表面平整。第-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-一层水泥砂浆初凝后再抹第二层水泥砂浆，初凝前赶光压实，并及时养护。3)预制套环石棉水泥接口：套环应居中，与管子的环向间隙用木楔背匀。填油麻位置要正确，宽为 20mm，油麻打口要实。填打油麻时，要少填多打，一般直径大于等于 600mm 时，用四填六打，即每次填灰 13，共三次，每次打四遍，最后用填灰找平，打两遍；直径小于 600mm 时，用四填八打，即每次填灰 13，共三次，每次打两遍，最后用灰找平，打两次。养护用湿草袋或湿草绳盖严，1h 后洒水，养护时间不少于 3d。4.闭水试验(1)一般规定：管道闭水或闭气试验必须在沟槽回填土前进行。井室砌筑完成后，进行闭水试验的管段两头应用砖砌管堵，在养护 34d 达到一定强度后方可进行闭水试验。闭水试验的水位，应为试验段上游管内顶以上 2m。闭水过程中同时检查管堵、管道、井身，无漏水和渗水，再浸泡 12d 后进行闭水试验。(2)允许渗水量应符合表 1-39 的规定。(3)混凝土管闭气检验方法：在缺水地区可采用闭气试验代替闭水试验对承插式柔性接口钢筋混凝土管道进行检验。管道密封后，向管道内充气至 2000Pa以上，用喷雾器喷洒发泡液检查管堵对管口的密封时，不得出现气泡。管堵充气胶圈达到规定压力值后 23min，应无压力降。5.沟槽回填(1)回填前具备的条件：预应力钢筋混凝土排水管道铺设后应在混凝土基础强度、接口抹带的接缝水泥强度达到 5MPa，闭水试验或闭气试验合格后进行。(2)回填土料的要求：回填土料宜优先利用基槽内挖出的土，但不得含有有机杂质，不得采用淤泥或淤泥质土作为填料。回填土料应符合设计及施工规范要求，最佳含水率应通过试验确定。(3)工作坑回填：管道安装就位后，应及时对管体两侧同时进行回填，以稳定管身，防止接口回弹，宜用最佳含水率的过筛细土填塞，采用人工方式夯打密实，当设计另有规定时，按设计要求填实两侧。管道承口部位下的工作坑，应填入中粗砂或砂砾，用人工方式夯打密实。管道基础为弧土基础时，管道与基础之间的三角区应填实。(4)回填按基底排水方向由高至低管腔两侧同时分层进行，填土不得直接扔在管道上。沟槽底至管顶以上 500mm 的范围均应采用人工还土，超过管顶 500mm以上可采用机械还土，还土时分层铺设夯实。(5)回填土虚铺厚度：回填土压实的每层虚铺厚度根据设计要求进行，如设计无要求，可通过试验段确定，也可参照表 1-13 执行。(6)夯实：回填土的夯实采用人工夯实和机械夯实两种方法。夯实时，管道两侧同时进行，不得使管道位移或损伤。回填压实应逐层进行，管道两侧和管顶以上 500mm 范围内采用薄铺轻夯夯实，管道两侧夯实面的高差不大于 300mm，管顶 500mm 以上回填应分层整平和夯实。采用木夯、蛙式夯等压实工具时，应夯夯相连，采用压路机时，碾压的重叠宽度不得小于 200mm。(7)压实度的确定：沟槽回填土的压实度符合设计规定，如设计无规定，可通过试验段确定，也可参照表 1-14 执行。2 2.3.3 季节性施工季节性施工 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-1.冬期施工(1)挖槽及砂垫层：挖槽捡底及砂垫层施工，下班前应根据气温情况及时覆盖保温材料，覆盖要严密，边角要压实。(2)管道安装 1)为了保证管口具有良好的润滑条件，最好在正温度时施工，以减少在低温下涂润滑剂的难度。在管道安装后，管口工作坑及管道两侧及时覆盖保温，避免砂基受冻。2)施工人员在管上进行安装作业时，应采取有效的防滑措施。3)冬期施工进行石棉水泥接口时，应采用热水拌合接口材料，水温不应超过 50。4)管口表面温度低于-3时，不宜进行石棉水泥接口施工。冬期施工不得使用冻硬的橡胶圈。(3)闭水试验：闭水试验应在正温度下进行，试验合格后应及时将管内积水清理干净，以防止受冻。管身应填土至管顶以上约 0.5m，暴露的接口及管段用保温材料覆盖。(4)回填土：胸腔回填土前，应清除砂中冻块，然后分层填筑，每天下班前均应覆盖保温，当气温低于-10时，应在已回填好的土层上虚铺 300mm 松土，再覆盖保温，以防土层受冻，在进行回填前如发现受冻，应先除掉冻壳，再进行回填。当最高气温低于 0时，回填土不宜施工。2.雨期施工(1)雨天不宜进行接口施工。如需施工时，应采取防雨措施，确保管口及接口材料不被雨淋。(2)沟槽两侧的堆土缺口，如运料口、下管马道、便桥桥头均应堆叠土埂，使其闭合，防止雨水流入基坑。(3)堆土向基坑的一侧边坡应铲平拍实，并加以覆盖，避免雨水冲刷。(4)回填土时要从两集水井中间向集水井分层回填，保证下班前中间高于集水井，有利于雨水排除，下班时必须将当天的虚土压实，分段回填，防止漂管。(5)采用井点降水的槽段，特别是过河段在雨季施工时，要准备好发电机，防止因停电造成水位上升出现漂管现象。(6)应在基槽底两侧挖排水沟，每 40m 设一个集水坑，及时排除槽内积水。2 2.4.4 质量标准质量标准 2 2.4.1.4.1 基本要求基本要求 1.严禁扰动槽底土壤，不得受水浸泡或受冻。2.管材不得有裂缝、破损。3.管道基础必须垫稳，管底坡度不得倒流水，缝宽应均匀，管道内不得有泥土、砖石、砂浆、木块等杂物。4.平基、管座混凝土应密实，表面应平整、直顺，管座混凝土与管子结合不得有空洞。5.接口应平直，环形间隙应均匀、密实、饱满，不得有裂缝、空鼓等现象。抹带接口表面应光洁密实，厚度均匀，不得有间断和裂缝、空鼓。6.闭水试验或闭气试验必须满足设计和规范要求。7.在管顶以上 500mm 之内，不得回填大于 100mm 的土块及杂物。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-2 2.4.2.4.2 允许偏差项目允许偏差项目 1.沟槽开挖允许偏差应符合表 1-41 的规定。2.砂平基及管座允许偏差应符合表 1-42 的规定。3.安管允许偏差应符合表 1-43 的规定。-精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-2 2.5.5 成品保护成品保护 1 1、管道回填土时，应防止管道中心线位移或损坏管道，管道两侧用人工同步回填，直至管顶 0.5m 以上，在不损坏管道的情况下，可用蛙式打夯机夯实。2 2、管线留口端要用彩条布包好，防止泥土、杂物进入管内，待重新施工时撤除彩条布。必要时也可砌砖进行封堵。2 2.6.6 应注意的质量问题应注意的质量问题 2 2.6.1.6.1 管道接口开裂、脱落、漏水管道接口开裂、脱落、漏水 1.根据不同的地质条件选择适宜的管接口形式，并按设计要求做好管基处理。2.抹带接口施工前，应将管子与管基相接触的部分做接茬处理；抹带范围的管外壁应凿毛；抹带应分三次完成，即第一次抹 20mm 厚度的水泥砂浆，第二次抹剩余的厚度，第三次修理压光成活。3.抹带施工完毕应及时覆盖养护。2 2.6.2.6.2 管道反坡管道反坡 1.加强测量工作的管理，严格执行复测制度。对于新管线接入旧管线，还是旧管线的水引入新管时，必须将旧管线的流水面标高通过实测的方法来确定。2.认真熟悉与掌握设计要点和施工图纸。3.施工中应加强与土建施工单位的协调配合，及时解决施工中问题。2 2.6.3.6.3 闭水试验不合格闭水试验不合格 1.严格选用管材，污水管不得使用挤压管。外观检查有裂纹、裂缝的管材，不得使用。2.在浇筑混凝土管座时，管节接口处要认真捣实。大管径(700 以上)在浇筑混凝土管座及抹带的同时，应进入管内将接口处管缝勾抹密实。对“四合一”(管基、管座、安管、抹带四工序合一同步进行)施工的小管径管，在浇筑管基管座混凝土时，管口部位应铺适量的水泥砂浆，以防接口处漏水。3.砖砌闭水管堵和砖砌检查井及抹面，应做到砂浆饱满。砖砌体与管皮接触处、安踏步根部、制作脚窝处砂浆应饱满密实。对于管材、管带、管堵、井墙等有少量渗水，一般可用防水剂配制水泥浆，或水泥砂浆涂刷或勾抹于渗水部位即可。涂刷或勾抹前，应将管道内的水排放干净。三三、检查井施工检查井施工 -精品 word 文档 值得下载 值得拥有-精品 word 文档 值得下载 值得拥有-1 1、砖砌检查井施工砖砌检查井施工 检查井应在管道安装后，及时安排完成，本工程检查井结构为混凝土免烧砖砖砌检查井，予制盖板、砌体井筒。一般检查井按先底板、后墙的顺序进行。对插入检查井范围的管外皮认真凿毛，确保与井墙连接牢固。垫层：挖槽见底放线后，用 1010cm 方木支模，垫层混凝土为 C10,厚 10cm,严格控制垫层标高在负误差内。砌筑井室时，对接入的支管随砌随安，管口深入井内 30mm。严格控制井室几何尺寸，流槽直顺、圆滑、井室内踏步安装前刷防锈漆，在砌砖时用砂浆埋固，随砌随安，不许事后凿洞补装，并及时检查踏
