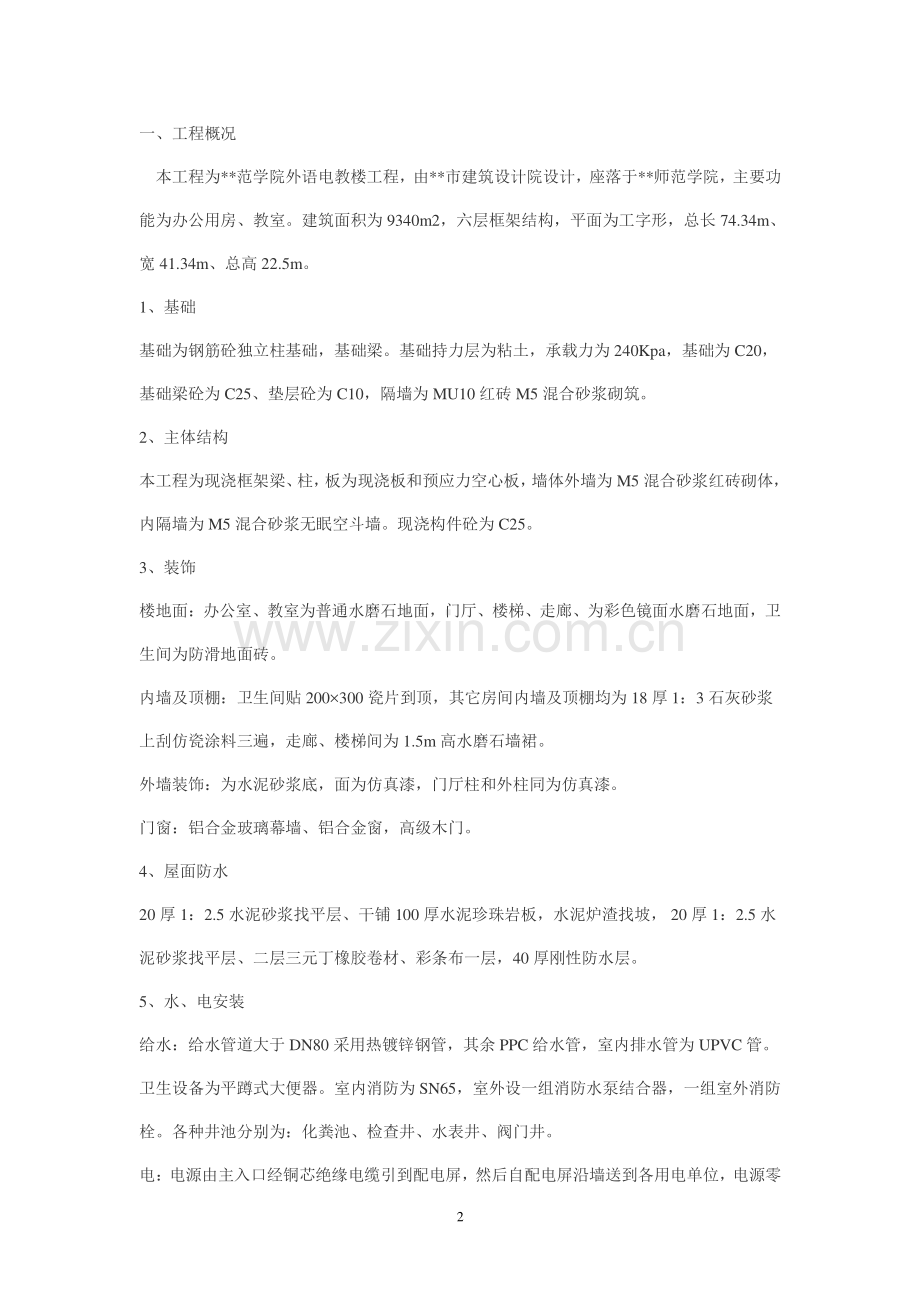

1 本页为作品封面，下载后可以自由编辑删除，欢迎下载！本页为作品封面，下载后可以自由编辑删除，欢迎下载！精精 品品 文文 档档 1【精品精品 word 文档、可以自由编辑！文档、可以自由编辑！】材料库、检修库及警卫传达室施工组织设计材料库、检修库及警卫传达室施工组织设计 2 一、工程概况 本工程为*范学院外语电教楼工程，由*市建筑设计院设计，座落于*师范学院，主要功能为办公用房、教室。建筑面积为 9340m2，六层框架结构，平面为工字形，总长 74.34m、宽 41.34m、总高 22.5m。1、基础 基础为钢筋砼独立柱基础，基础梁。基础持力层为粘土，承载力为 240Kpa，基础为 C20，基础梁砼为 C25、垫层砼为 C10，隔墙为 MU10 红砖 M5 混合砂浆砌筑。2、主体结构 本工程为现浇框架梁、柱，板为现浇板和预应力空心板，墙体外墙为 M5 混合砂浆红砖砌体，内隔墙为 M5 混合砂浆无眠空斗墙。现浇构件砼为 C25。3、装饰 楼地面：办公室、教室为普通水磨石地面，门厅、楼梯、走廊、为彩色镜面水磨石地面，卫生间为防滑地面砖。内墙及顶棚：卫生间贴 200 300 瓷片到顶，其它房间内墙及顶棚均为 18 厚 1：3 石灰砂浆上刮仿瓷涂料三遍，走廊、楼梯间为 1.5m 高水磨石墙裙。外墙装饰：为水泥砂浆底，面为仿真漆，门厅柱和外柱同为仿真漆。门窗：铝合金玻璃幕墙、铝合金窗，高级木门。4、屋面防水 20 厚 1：2.5 水泥砂浆找平层、干铺 100 厚水泥珍珠岩板，水泥炉渣找坡，20 厚 1：2.5 水泥砂浆找平层、二层三元丁橡胶卷材、彩条布一层，40 厚刚性防水层。5、水、电安装 给水：给水管道大于 DN80 采用热镀锌钢管，其余 PPC 给水管，室内排水管为 UPVC 管。卫生设备为平蹲式大便器。室内消防为 SN65，室外设一组消防水泵结合器，一组室外消防栓。各种井池分别为：化粪池、检查井、水表井、阀门井。电：电源由主入口经铜芯绝缘电缆引到配电屏，然后自配电屏沿墙送到各用电单位，电源零 3 线在每层应重复接地。室内电气线路采用铜芯塑料绝缘导线穿管暗敷，埋管均为 PVC 管，所有插座线路不小于 BV-2.5。防雷：本建筑为三类防雷建筑，工作接地和保护接地采用共同接地方式。二、施工条件 本工程场地平整，地处湘潭师院院内，交通便利，水、电均接入现场，拆扦工作已完成，具备施工条件。三、承包范围 按提供的设计施工蓝图和有关说明，承包范围为土建和水电安装工程，采用包工包料形式。四、工程特点 1、本工程平面形状为工字形，单层施工面积较大，建筑材料水平运距较长。2、工程质量要求高，钢筋砼结构及屋面、卫生间的防水，为工程施工的重点；施工时重点把好质量关 3、本工程处于湘潭师院院内，为确保正常教学，现场文明施工要求高。4、本工程施工时做好各部位的安全防护工作，真正做到安全施工。五、施工目标 根据我公司类似工程经历，多年施工经验，决定将本工程作为我公司 2002 年度的创优和形象工程，将投入施工经验丰富的施工人员、优秀管理人员、全新的周转材和施工机具，以优质服务确保本工程达到以下各施工目标：1、工程质量确保达到国家建筑安装工程质量检验评定标准的省优工程，确保芙蓉奖。并实行工程质量终身制。2、工程工期根据现行工期定额和我公司类似工程经历，确定本工程工期为 298 天（日历天）。3、施工现场安全加强安全管理与安全防护，确保无重伤及其以上事故，轻伤事故月频率控制在 1.5以下。4、施工现场文明维护校区环境及绿化环境，严格按省建筑施工现场综合考评标准施工。4 5、工程服务确保业主满意，并实行服务承诺制。在交工后实行定期回访制度。六、施工组织机构与管理 项目组织机构详下图 1、我公司将本工程列为公司重点工程和形象工程，采取项目法施工，选派公司优秀项目经理担任本工程项目经理，项目经理部设项目经理、技术负责人、项目付经理、安装付经理、施工员、质检员、安全员、资料员、预算员、材料员。2、项目班子职责 项目经理全面负责各项施工目标，并分管成本目标和服务目标。生产副经理分管工期、安全、文明施工目标，负责现场施工组织及文明安全措施的制定及负责材料供应及后勤保障工作。技术负责人分管质量目标，并负责现场技术管理工作。安装副经理负责水卫、电气 安装及与土建施工的联系。3、与业主、监理、质监站、设计方的配合 进场以后会同业主、监理、质监站、设计方对图纸进行图纸会审。建筑物测量定位放线须邀请业主、监理参加，测量成果应请业主、监理签字。施工中发现问题马上通知业主、监理、设计方及质监，及时处理，准确提供各项技术资料。结构砼浇捣前须邀请业主、监理、质监站、设计三方参加验收，并作好隐蔽工程验收记录。基础施工完后须邀请业主、监理、质监站、设计方进行验收，并尽快回填土方。工程装饰前须邀请业主、监理、质监站、设计方对工程主体进行验收。工程竣工后邀请业主、监理、质监站、设计方对工程对工程进行竣工验收。七、新技术应用 为了加快工程进度，全面提高工程质量，降低工程成本，提高施工科技含量，结合本工程具 5 体情况，拟采用以下新技术：1、新型模板应用技术。采用覆膜竹夹板作模板。2、新型建筑防水和塑料管应用技术。3、企业的计算机应用和管理技术。采用 CAD、PROJECT、梦龙等软件应用于：施工网络、施工管理、钢筋下料、技术资料等管理。4、粗钢筋连接技术，16 以上竖向钢筋连接采用电渣压力焊连接。5、卫生间及屋面防水新技术。卫生间采用专用卫生间施工工法施工，屋面采用微膨胀砼技术施工，可保证卫生间及屋面不渗漏。八:施工顺序 1、遵循“先地下后地上，先结构后围护，先主体后装饰，先土建后安装，安装预留、预埋与土建施工同步进行”的总施工原则。2、为加快工程进度，充分利用各施工面，室内粗装饰采用从下至上的施工流向、室内精装饰及楼地面工程从上至下施工流向；采用先墙顶后地面施工程序；室外装饰施工流向从上至下。九、主要机械设备的选择 为加快工程进度，提高机械化程度，垂直运输采用一台 QT120 塔吊,吊运红砖、砂浆、砼、装饰材料及机具设备。砼量较大拟采用二台 JZ500 砼搅拌机搅拌砼，砂浆搅拌采用二台 HD2000 砂浆搅拌机，钢筋加工设备一套，包括钢筋冷拉机、切割机、对焊机、弯曲机等。主要设备参数详下表：QT120 塔吊 起重力矩（KN.m）最大幅度（m）起重载荷（KN）起重高度（m）起升（m/min）变幅（m/min）回转（r/min）1200 50 16 705 5-20 12.24 0.53 JZ500 型砼搅拌机：出料量（L）进料容量（L）工作循环次数（h）拌筒转速（min）生产率（m3/h）电机功 6 力（KW）水泵功力（KW）500 760 40 145 1518 5.5 0.55 HD2000 型砂浆搅拌机：容量（L）叶片转速（转/分）搅拌时间（分钟）生产率（m3/h）配套电机功率（KW）200 3032 2 3 3 GW40 型钢筋弯曲机：弯曲钢筋直径（mm）钢筋抗拉强度（Mpa）弯曲速度（r/min）工作盘直径（mm）电动机功率（KW）电动机转速（r/min）6-40 450 5 350 3 1420 十、施工测量（一）、轴线控制 1、建筑物定位依据甲方提供的控制点引测至施工现场，复核无误后，由甲方、技术负责人检查正确方可进行下一步轴线放线工作。2、基础施工时，设轴线控制桩（龙门桩），将轴线寄于控制桩上，施工时按轴引测，并加以砼保护。3、上部结构施工在横向设二道、纵向设四道轴线控制线，采用经纬仪结合准砣，将控制轴线投测在施工层上，在施工层上依据控制轴线，引测各轴线位置。4、结构施工期间，测量各层结构外缘至形心控制网的实际尺寸，综合分析，确定整栋建筑的垂直度偏差，要求全高偏差不大于 10mm。外装饰时，用经纬仪控制建筑物的外墙各个大角的垂直度，要求全高偏差不大于 10mm。（二）、标高控制 、现场设二个永久性水准点，基础标高直接从水准点引测至施工层面。一层以上标高从建筑物对角外柱上，设二个+0.5m 基准标高点，用 30m 钢卷尺引测至施工层，用水准仪操平。、结构施工期间，检查层间标高和全高标高，全高标高偏差控制在 10mm 以内。装饰 7 前，将各层楼面 0.5m 高度标高引测至各房间内作为地面操平的依据。（三）沉降观测 1、利用三个永久性水准点，在建筑物的上设置沉降观测点。、结构施工过程中，每施工完一层进行一次沉降观测；结构封顶后，每半个月观测一次；粗装饰完后，每一个月观测一次，直至竣工时将观测结果及观测点一并移交给业主。十一、基础施工 1、为加快工程进度，基础土方采用二台 80 型液压反铲挖掘机开挖，基底预留 300mm 厚土层人工开挖，以免机械开挖时挠动基底土层。边坡放坡按 1：0.75，且留 200mm 工作面。挖至设计标高，验槽符合设计要求后马上浇灌砼垫层封闭。2、在垫层砼上测量放线，弹出基础及基础梁位置，然后扎钢筋。柱子插筋下部与底板筋点焊固定位置，上部与支模脚手架固定。3、独立柱基及基础梁模板采用覆膜竹夹板，60 50 木枋加强，木枋支撑。模板装好后，经业主（监理）、设计、质监部门验收后浇注基础砼。4、土方回填 砼基础施工完工以后并经检验合格后回填，回填料为粘土（有机杂质含量不大于 5），回填土分层夯实，每层虚铺厚度不大于 300mm，压实系数不小于 0.93，回填试验采用环刀法结合试验测定。十二、主体结构施工 1、施工程序：见下页（每一层）2、钢筋施工 钢筋车间设于现场，钢筋一般采用对焊接头，机械制作。设对焊机、弯曲机、切断机及冷拉调直机。钢筋原材料和钢筋半成品堆场分设，各种规格、型号的钢筋分类堆放，并挂牌、作好标识。钢筋车间在结构封顶后撤除。钢筋进货要选择正规厂家，用量大的钢材规格可分批进场，用量少的钢材规格要一批 8 进足货，每批钢材都要有出厂合格证。施工层竖向钢筋现场接头：16 以上的竖向钢筋采用两台电渣压力焊机对焊接头，16 以下的采用绑扎接头，要按图纸或规范要求错开接头位置。为确保柱筋位置正确，在梁钢筋绑扎成一整体后，加焊柱主筋的限位箍筋。次梁主筋应置于大梁主筋之上。核心截面处柱箍为了便于绑扎，可制成开口箍，绑扎后搭接焊接，搭接接头为 10d，次梁主筋置于相应主筋之上。现浇板内罩筋及双层钢筋均设架立钢筋。梁内双层钢筋之间设 25 钢筋头确保钢筋间净距。钢筋保护层一般采用 M10 砂浆块作垫块。、模板施工 柱模板采用覆膜竹夹板模板，60 80 木枋加强，间距不大于 250mm，每隔 600mm 加一道柱箍；柱边长在 600900 mm 时应加一道对拉螺杆。柱模一次装至板底，在下部一侧留清扫口，清扫口在浇砼前封闭；大于 2.5m 高的柱模在其中部一侧留浇注口，在浇灌砼时采用串筒下料。柱模板图详下图 梁模采用 SP-70 模板，梁高为 600900mm 的应加设一道对拉螺杆；跨度大于 6m 的梁，底模按 3起拱。板模采用 S=12mm 厚覆膜竹夹板加 40 60/300 木搁栅。支模架采用 483.5 钢管排架，主梁立杆纵向间距 900-1200mm，排木下加双扣。每步架高不大于 1500mm。楼梯采用覆膜竹夹板，对楼梯施工中存在的踏步尺寸不准及容易踏坏，采用封闭式支模方法解决该问题，使楼梯整体性及外观质量好，楼梯踏步和底面光滑平整，踏步高度一致.梁及楼梯模板详下图 梁柱接头处模板采用定型模板，一次组装成型，柱模拆模时，梁柱接头模板不拆，与梁模浇灌砼后同时拆除。可确保梁柱接头顺直、美观，不出现接头现象。、砼施工 9 严格选择原材料，水泥选用大厂生产优质普通水泥或矿渣砼施工水泥，选择级配良好、洁净的河砂及卵石，根据设计砼强度及抗渗等级进行砼试配，优化配合比设计。采用 2 台 JZ500 型砼搅拌机拌制砼，每盘搅拌时间不少于 1.5 分钟。后台设吊磅计量装置，保证砂、石计量准确，外加剂掺入采用专用容器计量，合理确定投料顺序，砼运输采用塔吊。砼内掺入早强型减水剂和粉煤灰，以改善砼拌和物的性能，提高砼施工质量和早期强度。严格按照施工配合比拌制砼，定时对砂石的级配和含水率进行检查，对砼拌和物的泌水率、坍落度进行检查。楼（屋）盖梁板砼浇捣方向，为由北到南路线浇捣，沿次梁方向，砼运输道采用工具式架凳二路搭设（用钢管架设，不得落于钢筋上），砼运输道满铺竹架板。现浇板辅以平板式振动器振捣，并用水准仪跟踪操平，操平点每 2m 见方内不少于一点，泥工压平刮糙。钢筋密列处及薄壁构件采用 D50 振动器振动捣。梁砼均按砼自然形成的坡度斜向分层（分层厚度 300mm），一次到顶，在坡顶和坡脚及中部分及时振捣。柱砼采用分层浇捣，一次到顶。浇捣时，设专人跟踪看模及振捣情况。同强度等级砼试块每班（8 小时）留置一组，且每一百盘不少于一组，试块采用标准养护；楼（屋）盖留置一组与结构同等条件养护的试块，以检验结构实际强度，确定拆模时间。此项检验由公司科研所负责。砼采用浇水养护，气温高时的当阳面覆盖草包，定人定时，以确保砼表面不发生脱水现象，养护时间一般取 14 天。浇砼前清除施工缝表面浮浆及杂物，浇砼时先在施工缝表面铺一层（20-50mm）与砼同配比的水泥砂浆。5、砌体工程 砌筑前弹线，在砼柱上画立皮数杆采用双面挂线砌筑，每日砌筑高度以一步架为宜。填充墙砌体在相应楼层砼结构施工完后插入进行，梁模以下三皮砖待其砼结构拆模后 10 补砌，可加快工程进度。最后一皮砖用红砖侧砌顶紧梁底。待硬化后，梁下、墙上加设对称硬木尖/500，以防抹灰后墙体开裂。砂浆内掺 FM-1 型外加剂，确保砂浆和易性，红砖隔夜湿水，严禁干砖上墙。墙体拉结钢筋必须按设计或规范要求留设，为便于拆模，拉结筋留设时，可只伸出柱面 100-150mm，在砌筑前再焊接接长，焊缝长度不少于 60mm，焊缝厚度 4mm。确保砂浆饱满度在 85%以上，并按规定留置砂浆试块，对于水泥砂浆砌体加强养护，养护时间不少于 7 天。木门框采用“先塞口”安装，铝合金门窗采用“后塞口”安装，铝合金门窗配件应作防腐处理，门窗扇在粗装饰完后安装。6、预应力空心板安装 预应力空心板采用塔吊运输，人力安装。空心板安装时应留 50 mm 缝加直径 8 mm 钢筋用细石砼浇灌密实，以确保楼面整体性能良好，楼面不出现裂缝。预应力空心板进场后要全部检查，看是否有裂缝，是否少角，堵头是否做好。安装时，梁面找平坐浆。浇灌板缝时，端头胡子筋弯曲并加 1 根直径 6.5mm 钢筋加强。预应力空心板安装完后如上部结构连续施工，荷载大时，则在下部用钢顶撑加固。屋面板安装时应按设计要求结构找坡。7、门窗工程 门窗制作 木门窗严格按规范和设计要求选材，按标准图和规范要求进行制作，其木材含水率不得大于10%，表面应净光、无刨痕、毛刺和锤印，割角、拼缝平整严实，其偏差值在规范允许偏差值之内，制成后，涂刷一遍底油并钉好斜拉条和门框水平拉条。铝合金窗严格按规范和建设单位要求选用材料和附件，按标准图和规范要求进行制作，表面不应有明显的擦伤、划痕、碰伤等缺陷；相邻构件着色表面不应有明显的色差；表面不应有料屑、毛刺、油斑或其他污迹，装配联接处不应有外溢的胶沾剂。11 门窗安装 木门窗安装前应将框外侧作好防腐处理。安装时与墙体和防腐木砖嵌贴牢固，无松动现象，每侧固定点不得少于两处且其间距不得大于 1.2M,门窗安装的留缝宽度及允许偏差均在规范允许偏差值之内。门窗小五金安装齐全，位置适宜，固定可靠，均符合规范要求。门窗安装应与砖砌体工程密切配合，穿插进行，并对成品采取有效措施加以保护。铝合金窗安装要求 构件联接牢固，使用耐腐蚀的填充材料使联接部位密封、防水。在中横框和下框，设置距两边端 80 处，开有 6 50 长方形排水孔，即时排出雨水。铝合金安装采用干法施工，安装时埋设附框，以提高安装精度、技术性能和使用功能。装配尺寸偏差符合有关之规定。十三、脚手架工程、施工外脚手架，在结构施工阶段采用双排钢管外脚手架，在装饰阶段利用结构施工脚手架改搭为装饰脚手架。、外脚手架临空面采用密眼安全网全封闭，并悬挑架板围护，施工出入口及通道设双层安全防护棚。、室内装饰对于层高大于 3.6m 的则采用满堂红脚手架，小于 3.6m 则采用工具式脚手架。4、搭设时每隔 20m 加斜撑一道，安装时要特别注意纵横支撑、剪刀撑的布置及与墙面的拉结，以确保脚手架的稳定。脚手架的搭设必须保证安全，脚手架应具有足够的刚度和强度及稳定性，并设置扶手，脚手架的支撑点必须有足够的强度，保证不得下沉，按规范要求，脚手架上的均布荷载不得超过 270Kg/m2,集中荷载不得超过 150Kg/m2。5、因本工程高度达到 22.5m，外脚手架须注意防雷，采取的防雷措施是：用接地装置与脚手架连接，每隔 30m 设置一处。按规范要求，最远点到接地装置脚手架上的过度电阻应不超过 10。12 6、砌筑用内脚手架：本工程采用双梯式内脚手架。7、竹架板采用侧编竹架板，竹架板必须具有足够的刚度和强度，其跨度和长度应适当，挠度不能过大。脚手架的宽度为 2.2m。十四、屋面防水工程 屋面防水施工人员应选择细心、责任心强、经验丰富且受过专业训练的施工队伍，本工程屋面防水施工由我公司专业施工队伍防水施工队承担，可保证屋面防水质量。在每道工序施工前应进行技术交底。（一）基层处理 基层必须清理干净，无浮浆及杂物，在找平层施工前一天用清水冲洗，并保持湿润但无积水。然后按 1500mm 左右顺排水方向 2%的坡度塌饼冲筋，按 1：6 水泥焦渣拌合（焦渣过筛），摊铺平整，用木拍子拍实。（二）找平层施工 、先将基层清扫干净，砂浆内宜掺水泥用量 3%的防水粉，刮压平整，施工完后用流水检验确保无积水现象。2、水泥砂浆找平层施工完 12h 后，应洒水养护。3、找平层施工完后在下道工序开始前应刷冷底子油一道，热沥青玛脂二道。（三）三元丁橡胶防水卷材施工 卷材的铺贴：卷材铺贴前应先熬制好胶和清除卷材表面的撒料。胶中的化学成分应与卷材中成分相同。由于本工程的排水坡度为 2.5%，可采用平行于屋脊方向铺贴。平行于屋脊方向铺贴时，是由檐口开始，两幅卷材的长边搭接应顺流水方向，搭接宽度下层为 50mm，面层为 70mm，短边搭接应顺主导风向方向，搭接宽度下层为 100mm，面层为 120mm，其接缝应特别用胶封严。上下层的接缝应相互错开，缝距不少于 250mm。（四）刚性屋面施工 1、干铺彩条布一层后，面层加铺 4X200 钢丝网。钢筋应按照屋面分隔缝（纵横间距 6-8m）分块绑扎。防止块与块之间钢筋相连。为了确保钢筋位置准确，要加密砂浆垫块，或者 13 用小钢管架起钢筋。2、钢丝网绑扎完后，浇灌细石砼，并应按照分格缝要求分格。最后用油膏嵌缝。3、刚性层砼内掺膨胀剂，它可阻止砼内毛细孔连通，达到防水效果。我公司在多项工程中成功应用该技术。4、面层施工完后，采用浇水养护，养护时间不少于 7 天。(五）防水检查：、防水材料要有出厂合格证，并作性能试验，不合格材料坚决退场。、屋面防水层每做好一层注意保护。且要做好隐蔽验收记录。屋面做好后进行试水检验，遇到大到中雨时，还要注意观察雨水管排水情况。观察次数不少于 3 次。十五、卫生间及窗台防水（一）卫生间防水 卫生间防水为保证质量，应由专业施工队伍进行施工。1、基层要求 现浇砼楼面必须密实随抹压光，且四周墙体部分做 100mm 高反水，形成一道自身防水层。穿插楼的管道孔洞、套管周围的缝隙用掺膨胀剂的细石砼灌严实抹平，禁止用碎石砖、石块堵填。在结构层上做 20 厚的 1：3 水泥砂浆打平层，作为防水基层，并按设计要求找坡。找平砂浆内掺入防水粉。基层上所有转角做成半径为 10mm 均匀一致的平滑小圆角。检查所有管道、地漏或排水口等部位，必须保证位置正确、安装牢固。2、施工要点 防水层：采用二毡三油卷材防水，在管道、阴阳角等细部先做一道附加层，方可大面积施工。地漏：地漏口用嵌缝油膏封堵。14 大便器接头：均设置橡胶止水环，封堵洞眼时清理周边砼面，灌入微膨胀水泥砂浆 3、蓄水试验：当防水层施工完实干后，进行蓄水试验，蓄水高度应超过找坡的最高点 20mm 以上，蓄水时间 24h，当发现渗漏时应进行修补，然后再进行蓄水试验，不发生渗漏为合格。4、面层试水：当面层施工完后，蓄水 6-7 天进行蓄水试验，方法同防水层蓄水试验。5、卫生间每施工完一道工序由质检员进行检查，不放过任何隐患。基层做完后要作试水检查和流水检查，排水是否畅通、有无积水和渗漏，合格后方可进行面层施工。（二）窗台防水 窗台下塞缝施工：清理湿水灌浆养护的操作工艺，有专业工长安排，质检员监督，确保内高外低及流水坡度的防水构造要求，灌缝一律采用细石砼，并掺入减水型膨胀剂。窗台板配 4 钢筋网确保窗台板不开裂渗水。十六、装饰及楼地面（一）原材料进货、检验、贮存 1、装饰材料必须分规格、品种从同一产地同一厂家一批进足货，遵循先看样后订货的原则。2、装饰材料到现场后分品种、规格根据材料性能妥善保管。3、对装饰材料进行抽样检验，并与样品对照，不合格的坚决退场。（二）基层处理、避免抹灰起壳、空鼓，对基层处理是关键，抹灰前必须对基层进行清理，用自来水冲洗干净，并先天用水湿润基层。、对需要粉刷的砼表面在拆模后即凿毛，凿点每平方米不少于 120 点。并用水泥掺 107胶将对砼粉刷面进行拉毛处理。3、对于砼柱、梁与墙接合处，钉一道 300mm 宽钢丝网，可确保柱、梁与砖墙接合处不开裂。（三）找平层施工、找平层施工先塌饼、冲筋，阳角粉水泥砂浆护角，门窗框与门洞之间的空隙用胶泥灰塞 15 满。、外墙找平层施工时，要量测窗间墙、窗洞尺寸，消除结构施工误差。、外墙阳角垂直度用经纬仪控制，整面墙的平整度拉钢丝检查。、大面积楼地面找平层塌饼用水平仪操平，卫生间地面及其他设计有要求的楼地面，按规定坡度找坡，并试水检查，对积水处作记号，然后清除进行修补。、卫生间内的管道穿楼地面时，设 BW 止水环，其楼地面找平层做好后，要进行试水检查，合格后方可继续施工。、管道支架要弹线安装，在找平层施工前完成并检查。、找平层施工要在主体结构验收合格后进行，但塌饼冲筋等前期工作可先开始。、外墙找平层砂浆内掺入 3%的防水粉，以防止墙体渗水。（四）装饰面层施工 所有装饰必须先做样板块，经建设、设计、质监等单位代表验收合格后，方可大面积施工。1、外墙真石漆的施工 本工程的外墙装饰抹灰为乳白色和青灰色外墙真石漆。施工方法：先由上往下打底，再从上往下进行涂刷涂层施工，以保证涂层的颜色一致。工艺流程 基层处理分分格条施涂封底涂料涂刷主涂层涂刷主涂面涂料涂料修整 找平层处理:将找平层砂浆抹灰面表面上的灰尘、污垢、和砂浆流痕等清除干净。同时将基层缺棱掉角处，用 1：3 水泥砂浆修补好；做软性耐水强化腻子 2 道，待腻子干后，用砂纸磨平。涂刷：涂刷方向、距离应一致，接槎处应在分格处，如所用涂料干燥较快时，应缩短刷距，涂刷一般不少于两道，应在前一道涂料表面干后刷下一道，两道涂料的间隔时间一般为 24 小时。修整：涂料修整工作很重要 ，其修整形式有两种，一种是随施工随修整，它贯穿于班前班后和每完成一分格块或一步架子；另一种是整个部分、分项工程完工后，应组织进行全面 16 检查，如发现有“漏涂”、“透底”、“流坠”等弊病，再进行修整和处理。2、防滑耐磨砖地面 耐磨砖的颜色应均匀，表面平整，边缘齐整，规格一致，对规格不一致和有色差的应予以剔除。铺贴前，先进行弹线找中找方，并将基层浇水湿润，用掺有 107 胶素水泥浆作结合层，采用退步法由墙边开始试铺，纵、横向均拉设控制线进行铺贴，以控制表面平整度和使灰缝顺直。用木锤垫上硬木块轻轻拍实，洒水半小时后，表面用锯木屑擦洗干净，次日铺干木屑养护 3-4 天，同一房间应一次铺贴完毕，并加强成品保护，养护期内不得上人。3、水磨石地面 本工程水磨石面积大，施工周期较长，为保证工程质量，采用自上而下的施工方法，每层作为一个施工段。本工程水磨石为彩色镜面水磨石(成型厚度为 2cm)和普通水磨石地面(成型厚度为 1.2cm)，在水磨石施工前，准备好 12 台磨石机。面层施工时，铺设速度与磨光速度（指第一遍磨光速度）相协调，避免开磨时间过迟。在水磨石施工过程中，应控制水泥石子浆的虚铺设厚度在2.6cm 或 1.8cm 左右，比分格条高出 5mm，用滚筒压实后，比分格条高出 1mm。第一遍磨光用 60-90 号金刚砂磨石，同时控制浇水速度，浇水量不应过大，使面层保持一定浓度的摸浆水。分格条用水泥砂浆粘贴牢固，铺设面层前，应仔细检查一遍，在粘贴分格条时，应特别注意粘贴高度和水平方向的角度，使石子能靠近分格条。水磨石地面打磨五遍，每打磨一遍应用擦磨法补浆一次，提高油石号数。严格用料要求，对同一部位、同一类型的地面所需的材料（水泥、石子、颜料等），应使用同一厂家、锑批号的材料，一次进场，以确保面层色泽一致。认真作好配料工作，固定专人配料，加强岗位责任制，认真操作，严格检查。施工前，根据整个工程的需要，事先一次配足，配料时计量要准确，拌合均匀。打蜡之前涂檫草酸溶液，保证草酸檫得均匀，提高水磨石的光亮度。17 4、瓷片粘贴、施工工艺 、基层处理：抹灰冲筋，标筋间距为 1.52m，抹灰打底前 1 天需将墙面浇水湿透，用 13 水泥砂浆抹灰。抹灰用铝合金条刮平，木抹子搓毛，浇水养护 23 天，检查有无空鼓，如有空鼓应及时修整。基层抹灰是瓷砖墙面的基础，影响整个瓷砖墙面的质量，因此检查时应认真仔细，如发现底层灰空鼓和平整度较差时，必须坚持返工。、弹线：根据设计要求及墙结构平整度找出贴瓷片的规矩，在墙上弹控制线。、在贴瓷片前，铺一层水泥胶结合层，然后开始大面积镶贴瓷片。、瓷片贴完后 48h,用水泥浆擦缝，进行养护。5、内墙、顶棚仿瓷涂料施工 施工时基层表面必须坚固和无疏松、脱皮、起壳、粉化等现象；基层表面的泥土、灰尘、油污、油漆等杂物脏迹，必须洗净清除干净，涂料施工待基层达到自然干燥状态（含水 810%）开始。涂刮仿瓷涂料前，一般先涂刮一道与涂料体系相适应的冲稀了的乳液，可使基层坚实、干净，粘结性好并节省涂料。涂刮时，其涂刮方向和行程长短均应一致。涂刮层次为二遍，在前一度涂层表干后才能进行后一度涂刮。前后两次涂刮的相隔时间与施工现场的温度、湿度有密切关系，通常不少于3h。6、屋面 S 瓦镶贴 工艺流程 原材料 水泥采用普 425 水泥，应有出厂合格证并经现场取样试验合格。18 S 瓦：采用 200 200S 瓦，要求使用优等品，并应有抗冻溶试验报告。石灰膏熟化时间不得少于 15 天。白水泥，中细砂，107 胶等。基层处理 屋面基层清理干净。按 S 瓦的尺寸、颜色进行预选，分别存放，分别使用。抹底层砂浆，先刷一道掺水泥重 10%的 107 胶水泥素浆，紧跟着分层分遍用 1:3 水泥砂浆（内掺防水剂）抹底层砂浆。弹线分格：待底层灰六七成干时，即按图纸要求进行分段分格弹线。镶贴 S 瓦 预选：根据图纸要求和屋面尺寸进行横竖向预选，以保证 S 瓦缝隙均匀。浸瓦：S 瓦镶贴前应放入清水中浸泡 2 小时以上，取出待表面晾干或擦干净后再使用。镶贴 S 瓦：自上而下进行镶贴。在 S 瓦背面采用 1:0.2:2=水泥:白灰膏:砂的混合砂浆镶贴，砂浆 mm，贴上后用灰卵柄轻轻敲打，使之附线，再用钢片开刀调整竖逢，并用小杠通过标准点调整平面和垂直度。擦缝：S 瓦缝隙为自然缝，用白水泥进行擦缝处理。质量要求 本屋面 S 瓦必须先作样板，经业主、设计方、质监方认可后方可大面积施工。S 瓦的品种、规格、颜色、图案必须符合设计要求。表面平整允许偏差 2mm，拼缝高低允许偏差 1mm，以保证 S 瓦缝隙均匀。7、木质饰面板清漆工程 施工准备 准备好施工用的材料和工具。施工时环境温度应 10以上，施工场地空气要流通。根据图纸要求，先将一块 300 毫米 300 毫米的装饰饰面进行油漆，并将制好的样品交甲 19 方及设计师签字认可。操作工艺 基层处理：清除表面的尘土和油污，木质饰面表面油污用汽油或稀料擦洗干净，用砂纸磨平基层，清扫干净。对施工周围不该油刷的部位应先保护起来，严禁油漆粘上后再作铲除处理。刷第一清漆：清漆不宜太稠，涂刷时要横平竖直顺首木纹刷，厚薄均匀，不流不坠，刷纹通顺，又不漏刷，干后用 1 号砂纸打磨，再用湿布擦净，以后每道漆间隙时间为 6 小时，春秋季为 12 小时，冬季为 24 小时。钉眼、拼缝处补腻子：用色粉（通常有铁黄、铁红等）加适量的水或白乳胶等之类的含水性物调制成与饰面的颜色相近，干湿度适宜，然后再进行钉眼、拼缝处的修补。待腻子干后，用砂子将钉眼处打平，再刷清漆。如果腻子有萎缩变色现象，则应及时修补。待干后用砂纸打平，再刷清漆。这样反复进行。中级一般要刷 3 遍左右，高级 5 遍。饰面板修色：若饰面板有自身严重黑点和人为造成的污点等缺陷，均需进行修色。首先将存在缺陷的部位给凿下来，找一块颜色、纹路与之相近的小板，补在凿下来的地方。要求四周接缝严实，周围纹路要对好，不能出现高低不平等现象。然后再进行上述工序步骤，但应注意每道清漆完成后，需进行修色。刷亚光漆：待上面工序做好后，用 280 号水砂纸或机械打磨工具打磨好饰面板基层，擦净，然后刷亚光漆（用羊毛刷或机器喷涂均可）。亚光漆有全亚和半亚两种，应根据设计和现场情况选用不同的材料，刷 1-2 遍即可。不得有流坠、漏刷、微小汽沟等现象；油漆未干时，严禁使用太阳灯进行加热烘干，以免引起火灾，油漆期间，严禁吸烟、生火。质量要求 木纹：棕眼刮平，木纹清晰。光亮和光滑：光滑无挡手感。颜色刷纹：颜色一致，无刷纹。20 五金、玻璃等洁净。成品保护对成品应打蜡养护，不得在上面涂画，应派专人进行保护。8、楼梯工程施工方法 楼梯扶手应在楼弹间墙面、踏步饰面及金属栏杆和靠墙扶手铁件安装完毕，并经检验合格后进行。木扶手应按设计要求及现场实际情况就地放样制作并安装，扶手弯头应做整体弯头，扶手底开槽深度 3-4 毫米，宽度同扁铁宽，扶手安装应由下往上进行，先按栏杆斜度，配好起步弯头，再接扶手，接头处做暗榫或铁件锚固，并用胶粘接，末端用扁铁与墙、柱连接。金属楼梯栏杆、扶手安装应按设计要求，弹出栏杆立杆安装间距位置。楼梯起步处与平台处两端立杆应先安装，再拉通线用同样方法安装其余立杆。楼梯扶手采用焊接安装，扶手从起步弯头开始，后接直扶手，接口按要求角度套割正确，并锉平，安装时先将起点弯头与栏杆立杆点焊固定，检查无误后，方可施焊，弯头安完后将扶手两端与两端立杆临时点焊固定，同时将直扶手的一端与弯头对接并点焊固定，然后拉通线将扶手与每根立杆作点焊固定，检查合格后正式焊牢和抛光。9、外墙玻璃幕墙施工 幕墙隐框架使用 138 系列铝合金型材，半钢化镀膜玻璃，结构胶和密封胶采用进口的陶康玲系列产品 D.C.983 结构胶和 D.C.793 密封胶，预埋钢板、连接钢板为浸热镀锌处理钢件，其余配件均为国产优质不锈钢型材。控制流程 在项目施工阶段、分阶段制定合理工作控制流程图，有效协调土建与幕墙专业队伍间的配合施工，为实现整个工程项目的进度、质量和投资目标创造条件。主体结构施工控制流程 放线及支模板墙柱板钢筋绑扎预埋件安装隐蔽验收浇筑混凝土预埋件复检校正混凝土养护。隐框幕墙施工控制流程 框架横梁和立柱及连接件的制作预埋件复查及处理连接件施工立柱、横梁安装测试冲击接地电阻隐蔽验收玻璃工程竣工验收。预埋件施工 21 预埋件的制作及加工 预埋钢板按施工图在车间内制作、焊接及热浸镀锌处理，核实钢板尺寸、厚度和锚固钢筋(为级钢筋)的数量(4 根)、直径、长度，其中锚固长度按 25d 计算(d为锚筋直径)、且不小于 250mm。预埋钢板安装 在结构梁、板、墙筋绑扎合格后按施工图放线确定位置，及时将预埋钢板绑扎安装就位。要求锚固钢筋插入梁内侧的受力钢筋部位并与之绑扎牢固，防止混凝土浇筑时脱落而移位。在梁板墙混凝土浇筑后终凝前检查复核预埋件位置，要求标高偏差在 10mm 内，与设计位置的偏差在 20mm 内。隐框架结构施工 隐框分格：根据楼层高度分格，一般竖直方向按 1850mm 和 1650mm 分为 2 格；水平方向按 1050mm 分格，通风窗开在 950mm 高的窗台处，窗高 1000mm，在室内的 9501950mm 高范围内不可见横梁。预埋钢板复查：在连接件施工前进行最后一次核查，如发现有遗漏或位移偏差超过规定值，应进行处理，办法是在混凝土梁或墙上钻孔穿透，用 4 根 10mm 的螺栓在要求的位置上将钢板固定在混凝土表面，且在螺栓拧紧后焊牢。如果在连接件施工中将预埋件损坏，其处理方法相同。连接件施工：按分格尺寸分别在横梁、立柱位置上弹出墨线，确定在预埋钢板上连接件的准确位置，将连接件支座焊接在预埋钢板上。连接件按施工图在车间内制作、焊接及热浸镀锌处理，注意连接件固定支座上的螺栓孔的可调范围必须在 4060mm 之间。连接件的焊接使预埋钢板的镀锌层局部被灼烧破坏，必须进行处理，先消除焊瘤、焊渣、毛刺等，再与焊缝一起抹涂 3 道防锈油漆，涂膜厚度不应小于 15m。隐框横梁立柱安装 设置伸缩缝：铝合金的温度变形较大，当温升 60时发生伸长量为 1.4mm/m，同时铝合金在加工、安装时也存在一定误差，为保证幕墙有足够的变形空间，幕墙立柱按楼层分设伸缩缝，缝宽 25mm，在伸缩缝处的上、下立柱用芯柱连接为可活动的接头。不同金属界面处理：铝合金横梁立柱借助连接钢件固定在预埋钢板上，实现荷载传递，而 22 立柱与连接钢件之间存在电位差，在交接面设绝缘垫片分隔，防止在接触到雨水或潮湿空气冷凝后产生电化腐蚀，避免在连接界面破坏连接质量。横梁立柱安装 a 铝型材必须有生产厂家提供的出厂检测合格证和质量检测站提供的检验报告，氧化膜的厚度不小于 15m(AA15 级)，主要受力部位的壁厚不小于 3.0mm，在安装前进行检验和校正、平直、规方，不得有变形和刮痕。b 铝合金框架各个连接点在幕墙发生层间位移时会发生摩擦噪音，引起构件间松动甚至使螺丝脱落，导致整个结构运动不协调，影响使用，严重时会危及幕墙结构安全，因此除焊接点外的所有连接点均设有机柔性垫片，达到消除摩擦噪音的目的。防雷防火技术措施 铝合金框架是建筑物外围结构，容易遭受雷击，具有良好的导电性，原建筑物设计的防雷系统受到幕墙的屏蔽而不能直接产生避雷效果，必须两者协同作用。建筑物防雷网与幕墙防雷网每隔 15m 接通。幕墙侧面的防雷击宜每隔 3 层设 1 道均压环，均压环每隔 18m 与建筑物防雷网接通。幕墙顶部设直接接受雷击装置，引雷的接闪器与建筑物防雷网接通。接闪器金属板厚度为 2.0mm。防雷引下线使用钢筋混凝土外墙内或柱内的受力钢筋，从引下线设置引出连接板作为幕墙防雷系统的连接通道。连接板为热浸镀锌处理的钢板，在安装过程中应对通道进行检测，保证形成电气通道。幕墙结构施工完成后，由工程质量监督站组织隐蔽工程验收，并对各个接地点检测雷击接地电阻，均不大于 5。防火措施：按楼层设防火分隔层(见图 2)，分隔层采用 1.2mm 厚的镀锌铁皮，铺设严密，填充防火材用耐火岩棉，其铺设厚度为 150mm。玻璃工程 保证玻璃外观质量，无针眼、斑点、皱纹、划伤等缺陷，玻璃镀膜层面置于内侧面，23 玻璃平面尺寸力求准确，允许偏差控制在 3.0mm 内，玻璃厚度为 6.0mm。硅硐胶有生产厂家提供的相容性、粘结性试验合格报告以及物理耐用年限和保险年限的质量保证书和国家认定的检测部门出具的检测报告，使用硅硐胶必须注意有效期，超过使用期限者不能使用，同时必须是中性胶，酸碱性胶均不能使用，因为不合格胶在 12 年内就会出现老化、开裂甚至脱落的危险，使幕墙产生渗水、透气等严重问题，胶缝宽度为 20mm，厚度为 7.0mm。玻璃与铝合金框不能直接接触，保证有间隙 5mm，在下边垫 2 块与槽口宽相同、长1000mm 以上的弹性定位垫块。分层进行 4L/minm 淋水量的抗雨水性能检查，保证幕墙不渗漏、不透水。十七、水、电安装（一）预留、预埋 本工程水电穿墙套管和孔洞预留。量较大的电气穿线管预埋都要在主体施工时一次性配合施工完成，要做好这项工作，首先要求土建安装专业工种密切配合协调工作，在时间、空间上作出周密的考虑和安排，以便及时地、准确地配合土建作好预留、预埋工作。施工前由技术主管分楼层向施工班组作主要施
