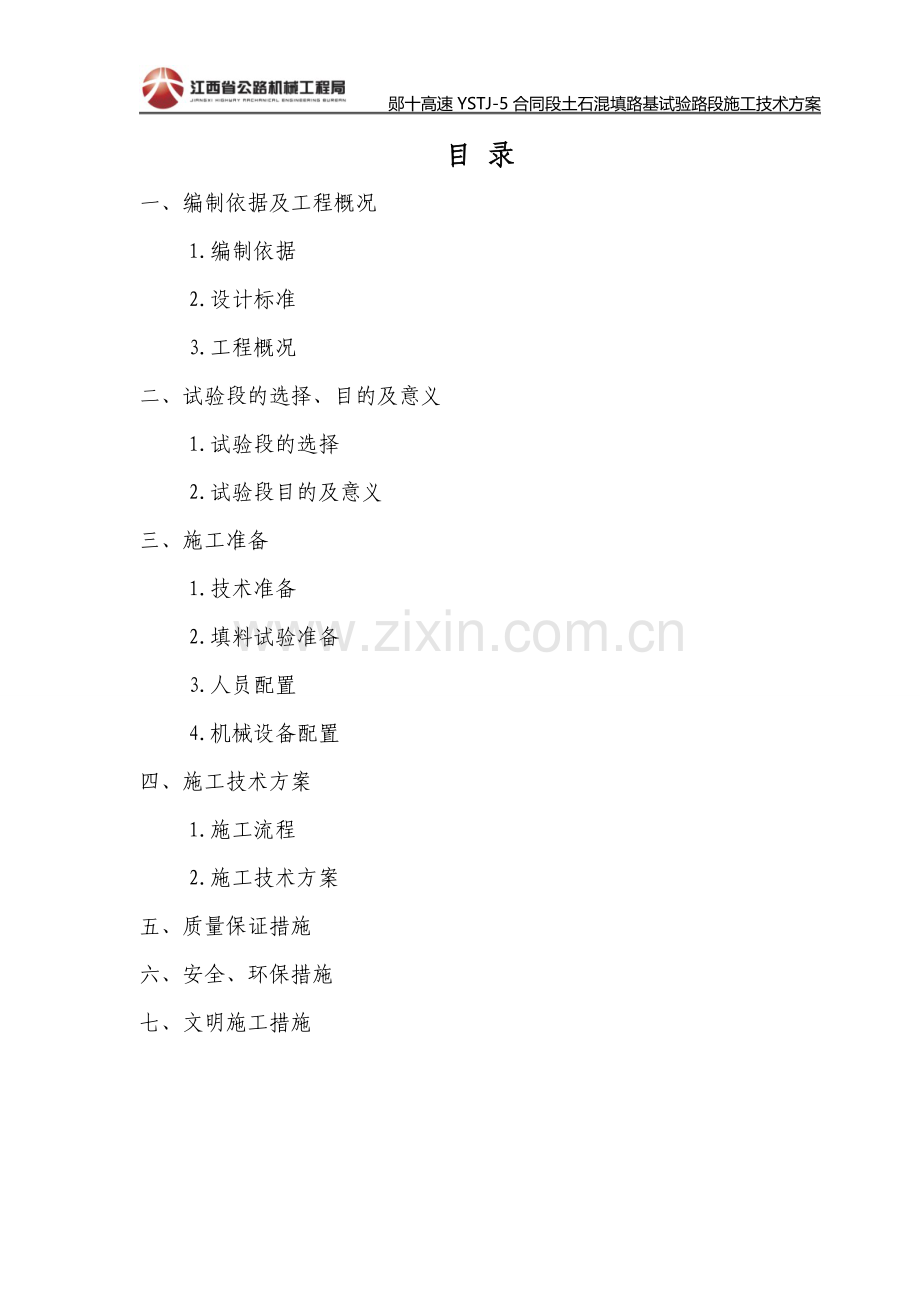

土石混填路基试验段施工技术方案定稿.doc_第1页
第1页 / 共22页
土石混填路基试验段施工技术方案定稿.doc_第2页
第2页 / 共22页
土石混填路基试验段施工技术方案定稿.doc_第3页
第3页 / 共22页
土石混填路基试验段施工技术方案定稿.doc_第4页
第4页 / 共22页
土石混填路基试验段施工技术方案定稿.doc_第5页
第5页 / 共22页
点击查看更多>>
资源描述

1、 郧十高速YSTJ-5合同段土石混填路基试验路段施工技术方案目 录一、编制依据及工程概况1.编制依据2.设计标准3.工程概况二、试验段的选择、目的及意义1.试验段的选择2.试验段目的及意义三、施工准备1.技术准备2.填料试验准备3.人员配置4.机械设备配置四、施工技术方案1.施工流程2.施工技术方案五、质量保证措施六、安全、环保措施七、文明施工措施郧十高速公路YSTJ-5合同段土石混填路基试验路段施工技术方案一、编制依据及工程概况1.编制依据1.1湖北省郧县(鄂豫省界)至十堰高速公路两阶段施工图设计-2011年6月;1.2湖北省郧县(鄂豫省界)至十堰高速公路一期土建工程施工招标文件项目专用本-

2、2011年5月;1.3公路工程标准施工招标文件(上下册)(2009年版)1.4公路路基施工技术规范(JTG F10-2006);1.5公路工程质量检验评定标准(第一册 土建工程)(JTG F80/1-2004);1.6公路路基路面现场测试规程(JTG E60-2008);1.7公路土工试验规程(JTG E40-2007)。1.8以往成熟的施工工艺等。2.设计标准本项目采用设计速度80公里/小时、路基宽度24.5米、双向四车道高速公路,其路幅分为3.0米中间带(=20.5路缘带+2.0米中央分隔带)+43.75米行车道+22.50米硬路肩+20.75米土路肩。3. 工程概况3.1我标段路基工程位

3、于湖北省十堰市郧县白桑关镇范围内,起止桩号K23+44O-K31+600,扣除桥梁隧道后长度为2.6km,其中挖土石方123万方,利用土石方86万方。石方比例为85%。3.2地形地貌线路路堑、路堤地貌单元属构造剥蚀丘陵区。总体地势西高东低,地势较缓,自然坡度30左右;路堑、路基多处于半坡处,经过地段地面标高在420-463m之间,相对高差43m,山坡顶多为林地,植被较发育。坡脚下侧有209国道公路与外界相连,交通较为便利。3.3水文地质条件路堑、路堤段地标水不发育,无常年地表流水,主要为雨季时形成的地表面流;地下水主要赋存于基岩中的裂隙水,富水性若,水量贫乏,主要接受大气降水入渗补给,水文地质

4、条件属简单类型。二、试验路段的选择、目的及意义1.试验段的选择为确保我标段路基工程顺利进行,提高投入所产生的效率,保证工程质量,避免盲目施工给工程带来损失,按照路基施工规范的要求,我标段拟选取白桑关互通E匝道EK0+140-EK0+250段作为土石混填路基填筑试验段,填料取土位置为EK0+373。EK0+140-EK0+150试验段设计路堤高度为15.5m,路基顶面设计宽度8.5m。地处白桑关村农田范围内,无陡坡、横向半填半挖、纵向填挖交界等情况,但是存在软基,软基平均厚度2.5m,设计基地处理方式为换填碎石土0.5加片石盲沟处置。取土场选在主线K27+550处,取土场填筑料试验石方比例占30

5、%0%,能满足土石混填填筑取土需求。检测结果见下表:含石量最佳含水率最大干密度30%9.22.08040%9.02.08350%8.72.09960%8.42.10870%7.42.1192.试验段目的及意义为保证路基工程顺利进行,做路基试验段以便于取得与路基施工有关的技术成果数据:1) 确定合理的路基填料;2) 确定路基填料的松铺厚度、松铺系数以及沉降差(分为各测点平均值之差和标准差两个检测指标);3) 确定标准的施工方法;确定合理的压实机械及组合、碾压顺序、压实速度、压实遍数。确定合适的作业长度和面积。4) 确定填料最佳含水量和最大干密度,以及在此状态下的压实效果(压实度、填石路堤的孔隙率

6、)。5) 确定合理的人员分工。三、施工准备1.技术准备1)组织有关人员全面认真地熟悉、核对设计文件,了解设计意图,核对地质资料,制定合理可行的现场施工方案。2)按专业划分,系统的编制测量、试验、技术值和质量、安全检查各项细则。3)对施工区域内存在或可能存在的各种地上、地下管线、文物等进行广泛深入的调查,并积极与有关部门取得联系,协商解决并协助移除或保护。4)做好填前土工试验。2.填料试验根据公路路基施工技术规范(JTG F10-2006)以及湖北省郧县(鄂豫省界)至十堰高速公路两阶段施工图设计第一册规定,填前应对填料取样进行试验,以确定填料是否能满足填筑要求。路基填料经实验室做出相关试验并经监

7、理工程师批准后方可用于填筑路基使用。3.人员配置为搞好路基试验段工作,确保现场施工质量,我项目部确定了以项目总工为首的施工组织机构,在总工的领导下认真进行路基填筑试验,及时进行施工总结,分析施工中所测得的数据,编写试验段总结报告,为路基填筑的大范围施工提供技术保障。路基填筑试验段施工组织机构框图工区负责人:姜霄路基技术员:彭辉试验段负责人 项目总工:熊秋安施工技术负责人:奚弟军施工测量负责人:喻乐试验负责人:黄巧玲质检负责人:颜爽安全环保负责人:万伟物资设备负责人:万里后勤保障负责人:熊桂芳详见路基试验段人员一览表。4.机械设备配置1)施工机械设备的选择:采用挖掘机取土、装料,自卸式后八轮运输

8、车,推土机摊铺,推土机配合平地机进行整平、预压,压路机静压、振压、收压及压实后的检测。2)施工机械、检测设备的投入详见路基试验段机械、设备投入一览表。所投入的机械、设备已全部进场,经检查验收,各种机械状况良好,能满足路基试验段施工要求。四、施工方案1.工艺流程施工准备填前检查施工放样布设控制网格、上料摊铺整平碾压前检测碾压检测总结。路基填筑试验段施工工艺流程图详见附图1。2.施工方案1)施工准备按照公路土工试验规程在挖石方段取样做填料的压实特性试验,以确定是否满足土石混填路堤填料中石料含量占总质量30%-70%的要求,以及作为路基填料的合理性。2)基底处理对EK0+140-EK0+250段经换

9、填碎石土0.5加片石盲沟处理,处理方式如下:l 施工前应先开挖纵横向临时排水沟,排除地表水且。l 软弱土层厚度2.0m时,按间距610m设置1.0m深片石排水沟。l 软弱土层厚度在2.0h3.0m范围时,采取换图案加片石排水沟方式处理,换填厚度0.5m,片石排水沟深度1.5m。l 软弱土层厚度在3.0h4.0m范围时,则采用换填加片石排水沟处理方式,换填厚度1.0m,片石排水沟深度1.5m。处理完过程中先进行自检,符合设计要求,并报监理工程师验收合格后,方可进行路基填筑试验段的施工。3)施工放样上料前,用全站仪间隔20m放出路基中心线,并对所放的断面进行高程测量,按照实测高程推算出路基设计宽度

10、。用石灰撒出边线、中线,以及试验段起讫桩号处的两横端面方向线,完成试验段场地范围的标定工作。按每个断面3个测点布设高程控制点(左边桩、中桩、右边桩)。4)上料根据规范要求,土方路基施工前,先将料场表层覆盖的腐殖土、杂草、杂物清除,装料采用挖掘机挖装填料,运输机械采用自卸式后八轮卡车。在料场配备一名施工人员,控制填料质量及料场生产组织,并负责料场的安全工作,严禁将不合格材料拉入路基填筑范围内,要求所装填料中石料含量占总质量30%-70%。挖掘机每斗所挖的填料方量应该均匀,整个上料过程中,保证每车装料方量基本相同,且保证使用同种性质的填料。在填筑区内配备两名施工管理人员,负责指挥车辆。施工人员要记

11、录上料开始和结束时间,上料车数等数据。5)摊铺上料的同时,人工配合推土机按拟定的填料松铺厚度(40cm)同步进行摊铺,严格控制摊铺厚度40cm,检测摊铺厚度40cm时,用推土机及时把多余的填料推至没有上料的地方。摊铺时层面作成向两侧倾斜2-4%的横向排水坡,以利路基面排水。为保证路基宽度和边缘的压实度及稳定性,填料摊铺宽应宽于路基宽度。由于相对高差法多用于摊铺完成之后,因此广泛应用于过程中,为便于控制填料的摊铺厚度,可在纵向每20米,横向左、中、右三个点设置一个高40cm的土墩,顶部以白灰抹平,土堆顶部面积以推土机操作手易于参照为宜,一般做成直径20cm的圆形。6)整平摊铺结束且松铺厚度满足要

12、求(即小于40cm)后,人工配合推土机进行整平,整平的顺序为由中间向两侧,要求整平后的平整度20mm,现场还需安排民工数人配合处理局部小坑及捡拾杂物。7)碾压前检测对于土石路基的填筑,含水量的控制要满足碾压要求。高程:碾压前,用钢尺配合全站仪放出高程控制点测量其标高,计算出松铺厚度,松铺厚度应小于40cm,若局部厚度超厚时,应及时进行处理。平整度:为保证压实后的平整度能符合设计要求,碾压前的平整度控制很关键,如平整度不能满足要求,应用推土机进行二次整平。8)碾压碾压前检测经自检合格并报请现场监理工程师批准后,即可进行碾压。碾压原则:先慢后快,由弱振至强振。碾压时先静压后振压、先两边后中间,要交

13、错碾压、纵向进退式进行。碾前稳压:在对填料进行重型激振碾压前,对填料进行静压,静压方向采用横向由两边向中间,纵向进退式,每次进退碾压宽度重叠前次碾压宽度1/3前轮宽度(0.4-0.5m),行走速度不超过4Km/h。通过静压,可使填料粒径的差别减小,且提高了松铺填料的振压前的密实性和均匀性,对充分发挥震动压路机的重型激振起到了良好的促进作用。重型碾压:压路机静压完成之后,由两台震动压路机以不超过4Km/h的行进速度开始由两边向中间进行震动碾压,压路机每次进退碾压宽度重叠前次碾压宽度的1/2钢轮宽,(1.1m-1.2m),当碾压到中部两压路机轮迹出现重叠时合为一遍,然后交替碾压。碾压时,对试验段压

14、实表层进行全过程控制,局部出现坑洼时,人工及时铲碎渣将坑填平。碾压过程确保无漏压、无偏压、无死角。9)检测在摊铺整平后,碾压密实前应每20m设一个检测断面,每个断面设3个检测点,每个测定点应布置固定钢球(详见附图二)碾压过程中,每碾压两遍均要对所布设的高程控制点进行沉降观测,并做好记录工作。压实后检测具体要求为:碾压后无明显轮迹,沉降差平均值小于5mm,标准差小于3mm,其他检测指标见路基填石(土石)层压实质量施工记录表。压实度达到要求后,如果表面不平整,应先用推土机推平一次,推平后再用压路机进行收面。收面工作完成后,平整度达到设计要求后,报请监理进行抽检。石料压实质量控制标准分区路面底面以下

15、深度(cm)摊铺层厚(mm)最大粒径(mm)中硬石料孔隙率 (%)软质石料孔隙率(%)上、下路床0-80300小于1002119上路堤80-150400小于层2/32220下路堤150500小于层2/3242210)试验段总结试验段现场工作完成后,召开技术交流会议,及时进行试验段的总结工作,相关数据的处理以及参数的确定详见路基填筑试验路段参数一、二对现场施工过程中出现的问题进行讨论,找出最佳解决方案。并编制试验段总结报告,以确定路基正式施工方案。11)现场施工应注意事项1、进行路基试验段填筑前,按照规范要求,填料颗粒要均匀,不得有杂物,便于能够充分压实。2、挖运填料时,应安排好填料的运输线路,

16、派专人指挥,避免运输时发生道路堵塞,影响试验段的施工。五、质量保证措施1、各级技术人员、质检人员应有丰富施工经验、具有专业的技术职称、熟悉规范、图纸和具有工作作风优良的人员担任,技术人员和质检员应一直在试验段现场用全部的时间专门进行质量管理和技术指导。质量保证组织机构见下图。质量保证体系组织框图总工程师:熊秋安副经理:刘信才试验负责人黄巧玲质检负责人颜爽测量负责人喻乐技术负责人奚弟军机材负责人万里工区负责人姜霄路基施工员彭辉2、技术人员、质检人员职责和要求:1)、对每道工序或工艺进行现场质量自检,保证整个施工过程的填料和施工工艺符合要求并获得监理人员的认可。2)、对施工过程中出现的质量缺陷,及

17、时报告,经监理人员认可后及时采取措施予以消除,对工程质量事故或安全事故进行现场记录,并及时报告监理工程师。3)、按规范规定的抽检频率、时间和方法,及时通知试验室进行取样和现场试验。4)及时通知测量人员检测高程和几何尺寸,并提供资料以获取监理人员的认可。5)、对每道工序完工后进行自检,自检合格后,配合监理工程师检查验收,经监理确认后方可进行下道工序施工。6)、对工程质量进行数理统计和分析整理,建立质量档案系列,试验段总结中提供详实的施工资料。六、安全、环保措施1.安全、环保管理机构成立安全、环保工地领带小组,负责安全、环保管理制度的制定、对安全、环保施工进行突击检查。树立企业文化,创建安全、环保

18、工地。安全环保组织机构见附图。2.安全措施2.1施工场地设置重车道和空车道,车辆不能随意抢道和超车,由安全员负责指挥,专职安检工程师负责监督检查,对违规者给予批评教育严重者给予经济处罚。2.2交叉路口设置醒目警示标牌,施工车辆通过时,派专人指挥交通,同时严禁非施工有关车辆及人员进入施工场地。2.3组织机械操作手学习交通法规和机械安全操作规程,采用考试的方法考察学习情况,并以物质奖励的方式激励;对违规操作机械者给予教育或调换工种。2.4检查施工机械,轮胎机械的转向和制动系统更要仔细检查,杜绝机械带病作业,建立施工机械档案,必要时强制保养,由安全员负责监督检查。2.5保持施工便道的平整和畅通,雨天

19、放积淤,晴天多洒水,在“瓶颈”处采用临时征地的办法加宽便道。2.6停工时机械应集中停放,并要预留能紧急疏散的通道,于适当位置放置消防器材,派专人值班巡查。2.7工地搭建的临时修理棚也应放置消防器材,电焊机等用电设备要按要求设置接地保护,开关采用配电柜,严禁导电线裸露。2.8路基填筑安全文明施工由项目经理何为全面负责,各安全责任人员负责落实具体情况。3、环境保护措施施工中注意保护自然和生态,水资源的开发,要持许可证并报有关管理部门备案,不随便拆堵水利设施,要保护好河渠,不污染水源,拆建工程要恢复原貌。3.1清理场地废料和土方工程的弃方处理,按图纸规定或监理工程师的指示在适当地点设置弃土场(堆)。

20、弃土场设置力求少占地,并结合荒地遭田。3.2在施工期间修建一些临时排水渠道,并于永久性设施相连,且不引起淤积和冲刷,始终保持工地的良好排水状态。3.3加强与气象部门的联系及时与气象部门联系,及时了解天气动态,以便作好施工安排。安全环保保证体系组织机构框图副组长 生产副经理:刘信才副组长 项目总工程师:熊秋安组长 项目经理:何为专职安全、环保工程师:万伟工区长:姜霄施工员:彭辉七、文明施工1.文明施工管理成立文明工地领带小组,负责文明施工管理制度的制定、对文明施工进行突击检查。树立企业文化,创建文明工地。2.文明施工措施2.1积极开展文明施工窗口达标活动,施工范围内隐蔽设施的设置以及所采取的相应

21、安全措施符合有关规定。2.2施工现场做到挂牌施工和管理人员佩卡上岗,工地现场施工材料必须堆放整齐,工地生活设施必须清洁文明。工地现场必须开展以创建文明工地为主要内容的思想教育工作。2.3严格按规范施工,施工现场周围道路平整无积水。对施工便道要经常洒水,防止尘土飞扬并做好施工用水的处理工作,保证施工现场道路场地整洁。2.4建立奖惩制度,保证文明施工管理措施的落实,责任到人,奖惩有罚。对保持好的作业队伍和个人奖励,对不好的作业队和个人进行处罚。2.5工程完工后,在规定时间内拆除工地围栏、安全防护设施和其他临时设施,清除设备、多余材料和垃圾等,并将工地及周边环境清理整洁,做到供完料场地清洁,达到业主

22、和监理工程师满意的程度。2.6注意工地卫生。附图一路基试验段施工工艺流程图施工准备填前检测压实度、高程、平整度施工放样布设上料控制网格上料推铺整平碾压前检测高程平整度、宽度度度度碾压检测试验段总结路基试验段人员一览表序号工种人数人员分工1技术负责人1熊秋安技术指导2生产负责人1刘信才现场指挥、协调3质检负责人1颜爽现场试验、记录4试验负责人1黄巧玲现场试验、记录5测量负责人2 喻乐现场放样测量、记录6安全、环保负责人1万伟安全、环保工作7机材负责人1万里机械、材料管理8施工管理人员2姜霄、彭辉现场协助指挥9机械操作人员16机械队装、运、摊铺、碾压路基试验段机械、设备投入一览表序号机械名称型号单

23、位数量备注1挖掘机PC220台22装载机ZL50台13推土机台14平地机PY180台15压路机台26洒水车台17自卸卡车辆88全站仪台19水准仪台110卷尺50m把211电子天秤台112台秤台1 路基填石(土石)层压实质量施工记录承包单位: 合同段:监理单位: 编 号:ZJ-299-工 程 名 称施工时间桩号及部位检测时间质检员记录人项次检 验 项 目试验路段确定值检验结果检验频率和方法1有代表性的最大粒径(cm)22尺量2超粒径石料所占比例(%)5目测3最大粒径(cm)尺量4摊铺厚度(cm)4040m一个断面,每断面4处5压路机型号查施工日志6碾压速度(km/h) 4查施工日志7压实遍数查施

24、工日志8压实沉降差平均值540m一个断面、每断面6-9点标准差39填料中石料所占比例(%)查试验报告10填料中土的塑性指数(IP)查试验报告11石料为强风化或软质石料的CBR(%)12试验路段达到的孔隙率(%)查试验段总结13试验路段达到的最大干密度(g/cm3)查试验段总结试验段起止桩号 : 试验段施工日期:监理意见: 日期:下面为附送毕业论文致谢词范文!不需要的可以编辑删除!谢谢!毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的,他渊博的知识开阔的视野给了我深深的启迪,论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,在此我

25、向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养,他们在学业上的心细指导为我工作和继续学习打下了良好的基础,在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师,虽然他不是我的专业老师,但是在这三年来,在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候,“明师之恩,诚为过于天地,重于父母”,对吴老师的感激之情我无法用语言来表达,在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习,生活和工作的支持和关心。三年来我们真心相待,和睦共处,不是兄弟胜是兄弟!正是一路上有你们我的求学

26、生涯才不会感到孤独,马上就要各奔前程了,希望(,请保留此标记。)你们有好的前途,失败不要灰心,你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母,你们生我养我,纵有三世也无法回报你们,要离开你们出去工作了,我在心里默默的祝福你们平安健康,我不会让你们失望的,会好好工作回报社会的。 致谢词2 在本次论文设计过程中,感谢我的学校,给了我学习的机会,在学习中,老师从选题指导、论文框架到细节修改,都给予了细致的指导,提出了很多宝贵的意见与建议,老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了
