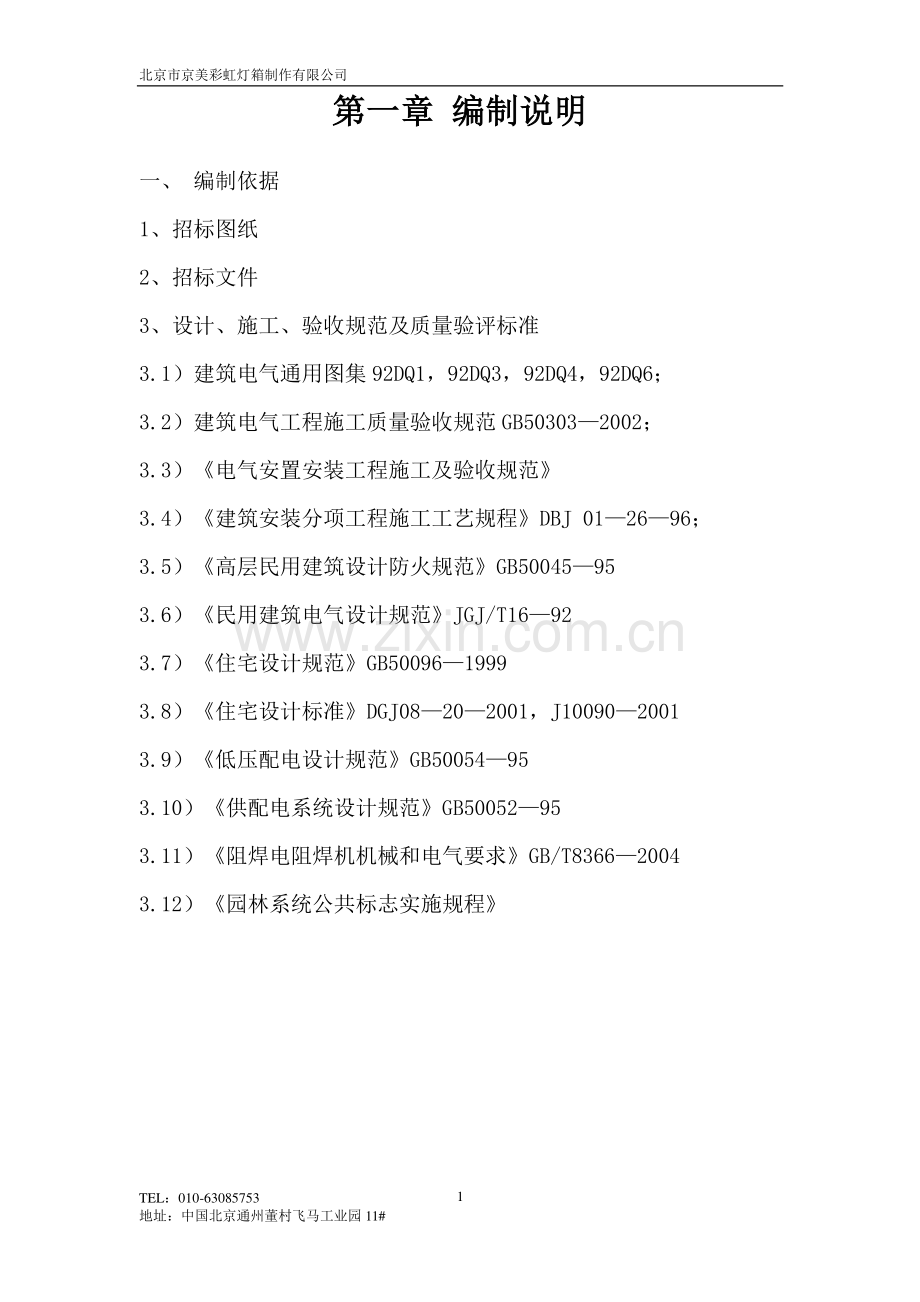

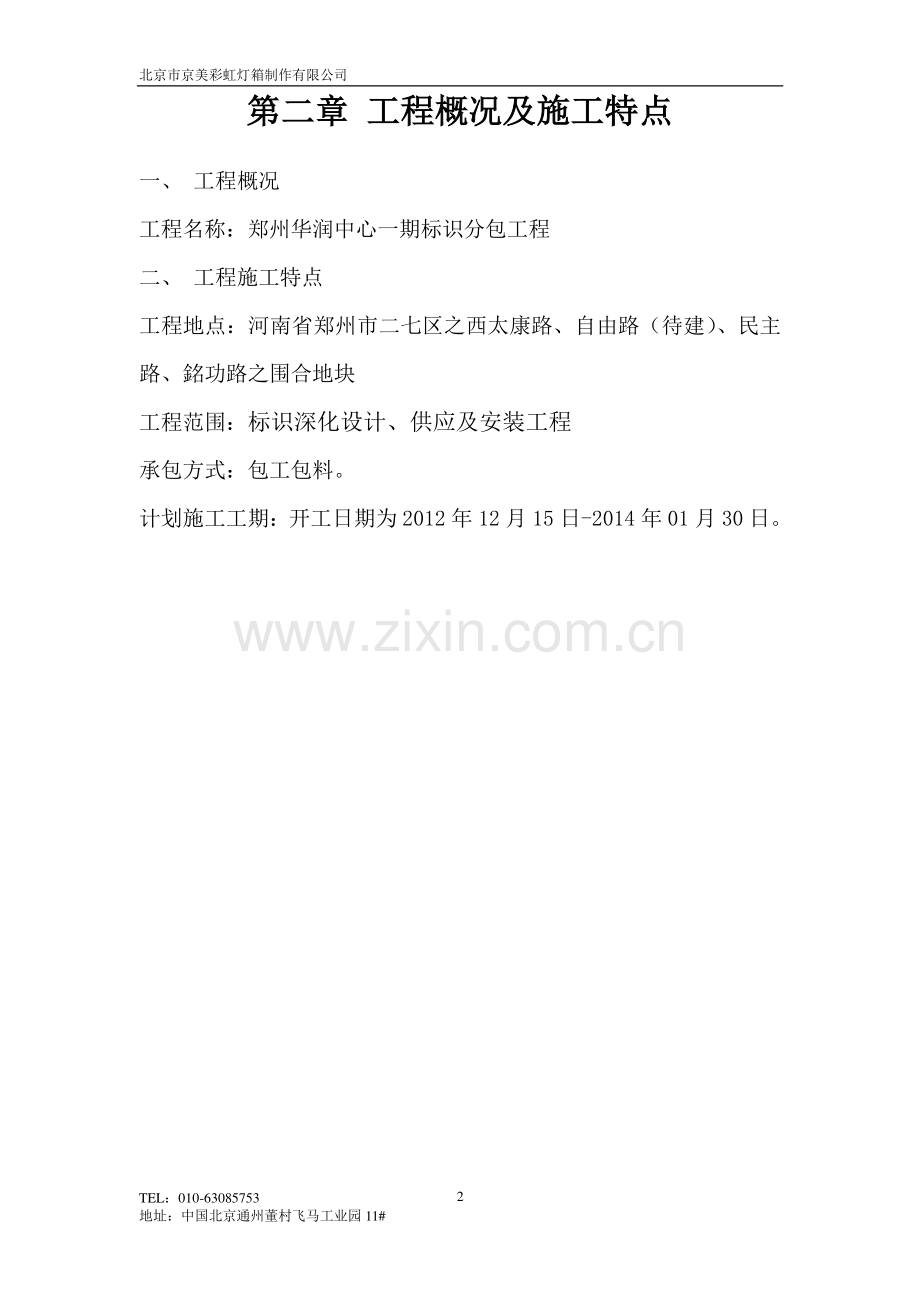

北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#1 第一章第一章 编制说明编制说明 一、编制依据 1、招标图纸 2、招标文件 3、设计、施工、验收规范及质量验评标准 3.1）建筑电气通用图集 92DQ1，92DQ3，92DQ4，92DQ6；3.2）建筑电气工程施工质量验收规范 GB503032002；3.3）电气安置安装工程施工及验收规范 3.4）建筑安装分项工程施工工艺规程DBJ 012696；3.5）高层民用建筑设计防火规范GB5004595 3.6）民用建筑电气设计规范JGJ/T1692 3.7）住宅设计规范GB500961999 3.8）住宅设计标准DGJ08202001，J100902001 3.9）低压配电设计规范GB5005495 3.10）供配电系统设计规范GB5005295 3.11）阻焊电阻焊机机械和电气要求GB/T83662004 3.12）园林系统公共标志实施规程 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#2 第二章第二章 工程概况及施工特点工程概况及施工特点 一、工程概况 工程名称：郑州华润中心一期标识分包工程 二、工程施工特点 工程地点：河南省郑州市二七区之西太康路、自由路（待建）、民主路、銘功路之围合地块 工程范围：标识深化设计、供应及安装工程 承包方式：包工包料。计划施工工期：开工日期为 2012 年 12 月 15 日-2014 年 01 月 30 日。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#3 第三章第三章 深化设计进度计划深化设计进度计划 一、深化设计内容一、深化设计内容 本项目标识系统深化设计内容及深度要求如下：1、设备机房标识系统：深化设计内容主要包含字样图、结构图、剖面图、局部大样图、三视图。2、园林景观标识系统：深化设计内容主要包含系统基础墩图、字样图、结构图、剖面图、局部大样图、三视图、电气线路图。3、楼内标识和物业办公用房标识：深化设计内容主要包含系统字样图、结构图、剖面图、局部大样图、三视图、电气线路图。4、地下车库系统：字样图、结构图、剖面图、局部大样图、三视图、电气线路图。二、深化设计安排及管理实施方案二、深化设计安排及管理实施方案 根据本工程特点，我公司考虑采用分专业设计另外由设计总负责人进行协调汇总，最终集成，这样的设计工作模式。以上人员主要分工职责如下：项目经理（1 名）：负责本项目的商务谈判工作。设计总负责（1 名）：全面负责本项目的设计管理协调工作，以及项目整体整合集成设计。负责本项目设计中的技术沟通，协调工作。专业设计师（2 名）：具体负责所分配的各系统的设计工作。绘图/辅助设计人员（2 名）：协助设计人员进行方案、图纸设计，以及具体的绘图工作。三、深化设计承诺三、深化设计承诺 郑州市华润中心一期标识分包工程如由我司中施工标，则我司承诺提供免费的后续深化设计工作。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#4 第四章第四章 施工准备施工准备 第一节第一节 技术准备技术准备 1、技术准备是施工的核心。由于任何技术的差错或隐患都可能引起人身安全和质量事故，造成工期延误和经济损失。根据本工程的规模和特点，我们重点从下述几方面进行技术准备。2、熟悉掌握工程所需的图纸、规范、标准等技术资料，进行图纸深化设计。3、组织图纸会审、编制施工组织设计、本工程将根据工程进度计划安排逐步编制主要分部分项工程施工方案。4、在遵守国家及北京市质量标准的前提下，建立健全质保体系，编制计划。第第二二节节 现场准备现场准备 1、施工现场是施工的全体参加者为达到优质、高速、低消耗的目标，而在节奏、均衡连续地进行工作的活动空间。施工现场准备工作，主要是为了给拟建工程的施工创造有利的施工条件和物资保证。2、进入施工现场后，与业主方联系，确定临时用水、临时用电事宜，根据业主方指定的地点及时间进行临时水电的建设，并编制临时设施施工方案。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#5 3、劳动力进场后，施工机具进场，保证施工机具完好率，以加快施工进度。第第三三节节 物资准备物资准备 1、主要材料准备：根据施工资源计划要求，选定合格的材料供应商，提前落实标识材料、配件的加工或定货工作。2、主要施工机械准备：根据施工资源计划要求，确定施工机械的型号和数量。第第四四节节 人员准备人员准备 1、按照投标所确定的项目经理部主要组成人员、建立、健全组织机构。2、根据施工阶段需要，提前做好劳动力数量和工种配备计划。3、根据施工不同阶段劳动力需要，通过考核、择优确定劳务专业施工队及人员。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#6 第第五五章章 施工部署施工部署 第一节第一节 工程管理目标及用户服务目标工程管理目标及用户服务目标 一、本工程确定一下管理目标：（一）质量标准：合格（二）工期目标：日历天（三）安全与文明施工目标：文明施工达到天津市文明施工工地标准（四）杜绝死亡、重伤及火灾事故。（五）环保目标 降尘、降噪控制达到国家相关标准，施工不扰民，达到 ISO 国际环保认证的要求。（六）成本管理 规范管理，精心施工，实现“双赢”战略，使业主、承包商的成本都有大幅度的降低。（七）现场施工流程：施工准备 施工放线隐蔽工程施工（管路敷设）隐蔽工程施工（电缆穿管敷设）发光字安装配电系统设备安装通电测试设备调试 成品保护。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#7 第二节第二节 本工程施工重点、难点分析和管理措施本工程施工重点、难点分析和管理措施 一、施工重点分析及管理措施：（1）重点是工程质量。（2）加强质量管理措施：1）加强岗位培训，参加现场施工的技术人员的施工的技术必须通过公司的考核，特种作业工人持证上岗。2）以图、表等书面形式向施工班组进行技术交底，并作详细解释，对工人进行安全文明施工和工程质量要求等岗前培训。严格执行现场巡查制度和现场技术员全过程监控重要工序施工的制度。3）严格执行质量管理“三检制”，即自检、互检、交接检。4）建立与质量标准挂钩的奖罚制度。管理人员责任明确；奖罚分明，严格执行。5）严格执行进场材料检验制度，把好材料关，保证工程所用材料能满足工程质量要求。6）选用优良施工施工设备及工具，保证施工中材料的裁切明确，最大限度减少误差。二、施工难点分析及管理措施：（1）现场多家单位施工的问题：我们作为泛光照明施工单位，进场后要在业主方、监理方代表及总包方的协调下进行作业面的交接和验收，保证泛光照明施工基础良好，保证质量责任明确。（2）成品保护问题：各工序施工完毕，验收前派专人做好成品保护工作。（3）严格按照施工工艺做法操作，满足图纸要求，收口细致工整。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#8 第三节第三节 施工总平面布置施工总平面布置 一、材料加工以工厂为主，少量加工安排在工地（与总包方协调加工场地）。二、材料堆放的布置：大宗材料堆放在临时库房，灯具等设备放在库房，分类码放整齐。三、临时垃圾站：设置在建筑物外，由总包指定位置，设置标牌，并设专人管理，保证不污染环境。四、施工过程中严格按照材料管理办法，进行限额领料。对废料、旧料做到每日清理回收。五、易燃、易爆、油品和化学品的采购、运输、贮存、发放和使用后对废弃物的处理执行国家相关规定，并设置专人管理。六、对施工机械进行全面的检查和维修保养，保证设备始终处于良好状态，避免噪音、泄漏和费油、废弃物造成的污染，杜绝重大安全隐患的存在。七、现场施工临时用水、消防用水由业主统一规划设置。根据工程量及施工工期计算现场用水量，主要考虑消防用水。现场临时用电根据业主及总包提供的电源进行临电的架设，我公司按照临电管理规定设置三级配电箱，由专人负责临电的管理，不允许私自接电。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#9 第六章第六章 施工方法及技术措施施工方法及技术措施 一、标志塔发光字标识的安装：1、施工依据要求 按照深化图纸进行施工，施工图由设计单位盖章生效，图纸须甲乙双方各留一份备案，如设计图与甲方要求及现场实际安装情况不符，乙方可以提出调整，同时甲方有权要求设计进行修改方案及图纸。设计提供的施工图应包括：设计说明、基础墩图、字样图、结构图、剖面图、局部大样图、三视图、电气线路图。3、标识制作与安装 1）发光 2 字标识，首先选配甲方指定的品牌生产厂家的产品，做到保质保量。2）现场测量：进场施工首先需要核实发光字标识承载面的尺寸，以符合项目条件。3）工厂制作.金属制品的线形和设计应保持连贯，固定接缝应极细。形成极细的对接缝时，需采用外露的翻转边缘。.翻转边缘与相邻金属连接处的突起部分需进行打磨处理，北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#10 一边翻转边缘与相邻金属匹配。所有的金属制品都应在车间里面进行装配。.折弯时应保持精确形状，无凹痕，有笔直的角和边缘。锯割或机切割，成笔直的平面和转角。在图示处提供组合曲线，用夹具折弯成均匀曲线。整个折弯过程中，保证构件工件没有扭曲折断和其他使外露表面变形的损坏。.金属 a根据发光字标识设计要求进行制造。不容许裂缝或压弯形成印迹。从后面切割模板外角，以降低外露半径。b边缘：打磨并抛光光滑，不容许留有工程痕迹。c焊接：图中的焊接缝为贴角焊缝，一律满焊或围焊。角焊缝最大焊脚尺寸应符合下列要求：当 t6mm 时，hf=t，当 t6mm时，hf=t-2mm（其中 t 为板厚，hf 为焊缝高度）。杆件的焊缝长度均为周边满焊，并且焊缝的承载能力不得小于杆件的承载能力设计值，当焊缝长度不满足要求时应增设节点板，节点板的厚度等于焊件的厚度。焊接质量等级焊缝的质量均为二级，并应符合与母材等强的要求。所有焊缝应按相关规范要求进行检验，并做好记录。d公差：尺寸变化在高度和长度上不超过 0.8mm。.亚克力：边角抛光 4）安装发光字标识，发光字标识与幕墙表面应做到垂直、水平、准确，外观无变形及瑕疵；发光字标识接缝需紧密、均匀。发光字标识均按现场实际施工情况配管线。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#11 二、配电箱 配电箱采用户内落地或壁挂（暗装、明装）安装，具体安装位置根据现场实际情况进行确定安装位置及方式。配电箱的进线由规划馆室内配电柜引至，由室内配电系统统一管理。三、接地保护、漏电保护 1.大型灯箱发光字标识配电系统采用三相五线制，接线时应注意三相平衡。2.标志塔发光字的边框及内部支架为金属材料，实施过程中应考虑按规范要求进行良好的接地。3.配电箱内的所有回路均应带漏电装置，漏电装置动作时间应0.1秒，动作电流30mA。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#12 第七章第七章 施工总进度计划施工总进度计划 2.4.1 施工进度安排：本工程有效期为 日历天。2.4.2 工程进度：本工程拟 月 日开工，工程进度详见施工进度表。2.4.3 工期保证措施 2.4.3.1 本工程配有强有力的领导班子和技术力量，配备足够的施工机械，保证工程进度。2.4.3.2 推行施工项目管理，使用本公司的计算机管理系统，建立系统的管理措施。2.4.3.3 合理部署施工，统筹确定施工流程，推广应用新技术、新工艺、新材料。编制切实可行的施工方案、技术措施，协调各种生产要素，加强施工过程控制。2.4.3.4 为加快进度，充分利用作业面，必要时组织两班作业施工。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#13 2.4.3.5 实行全方位、多层次、多形式的经济承包责任制，把工期目标、节点考核与经济责任制挂钩，充分利用经济杠杆的作用，对关键部位重奖重罚。2.4.3.6 充分利用为公司的基本施工队伍，发挥我公司的人力优势，保证施工按网络进行。2.4.3.7 在每道工序之前，计划员根据图纸和施工预算及时上报材料计划，保证工序施工之前材料提前进场，杜绝因材料原因影响施工正常进行。2.4.3.8 加强质量控制，在工序施工过程中要严格、细致、认真的检查，将一些质量隐患消灭在萌芽状态中，防止出现事故后返工现象。2.4.3.9 加大组织和协调力度，确保整个现场能在统一指挥、统一组织、同一 高度下有条不紊的作业。2.4.3.10 对各道工序实行动态管理，抓住关键工作，确保关键线路，确保总工期。2.4.3.11 做好原材料试验和现场各项试验工作。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#14 2.5 2.5 劳动力计划 序号 工种 人数 备注 1 电工 3 2 油工 2 3 木工 2 4 瓦工 2 5 电（气）焊工 5 6 包装工 2 7 安装工 6 2.62.6 施工机具计划 序号 机械名称 型号及规格 单位 数量 功率（KW）用工施工部位 1 剪板机 GK-33 台 1 4.5 地库车行导视标识 2 切割机 J3G-400 台 1 2.2 用于切割铝板及亚克力板 3 电锤 TE15 台 2 0.65 4 手枪钻 回 ZIJ-16 台 5 0.43 5 电焊机 BX1-330 台 3 20KVA 几乎全部 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#15 6 云石机 4100NH 台 3 0.65 7 角磨机 9522NB 台 2 0.67 用于打磨细节部位 第八章第八章 工程质量的技术组织措施工程质量的技术组织措施 一、主要施工部署 一）、施工准备工作 1郑州华润中心一期之标识分包工程标识深化设计及标识供应及安装系统工程已准备开工，我公司立刻组织人员进场就位，组建项目经理部，开展施工管理工作。2.由专业设计人员进行深化设计并得到甲方认可后，技术负责人和技术员认真研究图纸，编制郑州华润中心一期之标识分包系统工程安装施工方案。3组织所有管理人员和施工人员熟悉图纸，认真学习郑州华润中心一期之标识分包系统工程施工方案。4组织所有管理人员和施工人员进行安全、技术培训。5 在正式施工前，所有参与施工的各个专业的技术负责人和施工负责人在设计人员的组织下，进行图纸会审。6简单部位的施工由技术人员对施工人员进行口头技术交底；复杂部位的施工技术人员要书面技术交底，并在现场指导，关键部位的施工要求技术人员与施工人员共同完成，设计人员和专业技术负责人必北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#16 须在场指导。7进场后即进行放线定位工作，为尽早开展施工做好准备。8在项目经理的组织下，对进场的管理人员和操作人员进行安全、文明、环保教育，并做好记录。9及时组织编制材料计划，组织如管线等材料及加工设备进场，保证各项施工按时进行。10及时进行现场临时设施及临水、临电的布设和安装工作。11制定各种详细的实施计划和施工方案；12进行劳动力的组织到位工作，工程施工人员准备进场工作。13机械准备：1)电焊机 1 台 2)切割锯 2 台 3)手持磨光机 3 台 14 辅助工器具 4)万用表 1 台 5)钳形电流表 1 台 6)水平尺 4 把 7)手锤 3 把 8)电工专用工具 6 套 15 材料准备：1)原材料必须保证质量，订货时严格按投标文件清单品牌及型号订购，并核对其生产合格证；质量检验报告；认证证书等。2)材料进场时，核对品牌、规格、数量、质量，对其进行抽验，安北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#17 装前逐一检查，确保质量。对不合格产品，随时发现随时用合格产品替换，并将不合格产品另行码放，做好标记。做好记录。二）、标识系统安装工程施工 1进场后积极做好前期的准备工作，作好避雷接地的工作。2在结构施工过程中进行避雷带的施工。4在结构施工期间，协助业主对标识系统进行了解和施工进度。5积极配合土建施工队伍施工，为施工顺利进行创造良好的条件。6组织、协调进行标识系统工程专业安装施工各系统的调试和联动调试。三）、安装与土建、幕墙的交叉施工 为保证工程能按期竣工，在工程安装施工与室外的立体交叉施工处于关键地位。因此，在场地布置、工序安排、现场道路、临电、临水等各方面，采取有效措施为室外工程施工创造条件。1标识系统安装进度必须服从天津市双港新家园香薇邸项目联排别墅、小高层和高层项目总体进度计划，保证主导工序的施工进度，选择合理的穿插时机，必须根据总体进度计划进行统一组织、安排和协调，使整个工程形成一个和谐高效的有机整体。2明确责任，正确划分利益关系。3建立固定的协调制度。4一切从工程全局出发，我司应在建设单位的统一组织管理和协调下开展施工，互相帮助相互谅解，土建、幕墙施工要为标识系统安装创造条件，标识系统安装要注意对土建、幕墙成品及半成品的保护。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#18 第第九九章章 质量目标和质量保证措施质量目标和质量保证措施 我公司的综合管理方针是：遵守法律法规，履行合同规定。各部门和项目部严格按照标准要求、我公司编制的相关的支持性文件的规定，开展各项管理和施工活动。确保产品的策划、产品的实现过程、最终产品和服务满足相关法律法规、顾客、监理及其它相关的要求。同时，对管理和服务过程中所发现的不合格项，及时采取纠正或预防措施，确保管理体系和各项管理活动不断地持续改进，从而最大限度内实现对顾客的各项承诺。针对该项工程，我公司将严格按照 ISO9001 质量管理体系标准及相关法规的要求开展各项施工管理工作，从而确保产品的策划、产品的过程和服务过程、最终产品等充分满足法规、顾客及其它相关方的要求，全面实现对顾客的各项承诺。具体的工作要求如下:第一节第一节 制定工程质量计划制定工程质量计划 一、工一、工程计划指标：程计划指标：1、工程项目质量为合格标准。2、单项工程、分部分项工程验收合格率 100%；3、业主满意度调查和满意度 99%以上；4、不合格品的有效处理率 100%；北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#19 5、工期满足合同规定要求。二二 计划的指定依据计划的指定依据 1、相关的法律法规、标准规范及其它要求；2、业主要求及合同规定 3、我公司的质量管理的总体要求和对业主的承诺；4、我公司的施工管理的经验。5、确保管理目标指标得以顺利实现，我公司将采用多方面的管理措施和管理方案进行有效地控制，详见如下。第二节第二节 质量保证措施质量保证措施 一、组建优秀的项目经理部。任命项目部经理、执行经理、项目总工、质检、技术、材料、安全及各专业工程师，特殊工种和关键岗位人员要求持证上岗。同时对所有的管理和施工人员进行必要的培训，确保其满足该项工程的技术、安全、工艺等各方面的要求，人员配置见“项目组织机构”。二、选择合格的劳务及专业分包方。严格按照2mm 镀锌管 1500 2000 2500 2500 壁 厚 2mm 镀锌管 1000 1500 2000 2000 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#41(5)镀锌管与设备连接，应将镀锌管敷设到设备内，如有不能直接进入时，应符合下列要求。(6)管口距地面高度不宜低于 200mm。2.安装阶段（1）管路明敷设：1）镀锌管敷设工艺流程：2）配管弯曲半径一般不小于管外径 6 倍。如有一个弯时，应不小于管外径的 4 倍。加工方法可采用冷煨法和热煨法，支架应按设计图要求进行加工。3）明管敷设时，管路连接应紧密，管口光滑，护口齐全，其支架应平直牢固、排列整齐，管子弯曲处无明显折皱。三、管内穿线工程 1.安装工艺流程 2.管内穿线（1）扫管（2）穿带线：带线一般采用 1.2-2.0mm 的铁丝，将其头部弯成不封口的圆圈穿入管内。管路受阻时，应用两根带线在管路的两端镀锌管敷设 预制加工支架 测定固定点位置 支架固定 管路敷设与连接 地线 选择导线 穿带线 扫管 放线及断线 导线与带线的绑扎 带护口 穿线 导线接头 导线包扎 导线检查绝缘摇测 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#42 同时搅动，使两根铁丝的端头相互绞在一起，然后将带线拉出。（3）穿线前应首先穿带线检查管路是否畅通，管路的走向及盒、箱的位置是否符合设计及施工图的要求；（4）放线前应根据施工图对导线的规格、型号进行认真核对。（5）敷设于垂直管路中的导线，当超过下列长度时，应在管口处和接线盒中加以固定：1）截面积为 50mm2 及以下的导线 30m；2）截面积为 70mm295mm2 的导线为 20m；3.测试 穿线完毕后，应用摇表测线路，照明回路采用 500V 摇表绝缘电阻值不小于 0.5M，动力线路采用 1000V 摇表，其绝缘电阻值不小于 1M，并做好记录。四、配电箱安装 1.施工工艺（1）工艺流程 （2）设备开箱检查 1)外包装及密封良好。2)开箱检查型号、规格、数量符合设计要求，设备无损伤附件、备件齐全。3)产品技术文件产品合格证、说明书、出厂试验报告齐全。设备开箱检查 设备搬运 盘柜安装 盘柜二次(回路)配线 盘柜实验调整 送电运行验收 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#43 4)柜（盘）外观无损伤及变形，油漆完整无损，内部电器装置及元件，绝缘瓷件齐全，无损伤、裂纹等缺陷。（3）设备搬运 1).清理道路，排除障碍物，保证平整畅通。2).吊装时应使用设备自设吊耳，无吊耳时应吊挂四角其主要承力处，以防柜体变形或损坏部件。3).运时柜（盘）应保持水平，禁止倾斜或倒放。（4）柜（盘）安装 1).地下一层基础型钢安装 a配电柜基础采用 10#槽钢。安装时先将槽钢调直，按图纸要求加工基础型钢架，并刷好防锈漆，放在预留铁件上，用水准仪或水平尺找平、找正。找平处垫片最多不能超过三片。然后将基础型钢架、预埋铁件、垫片用电焊焊牢。基础型钢平直度允许偏差每米 1mm/m、全长 5mm。b.安装完毕应将系统接地线与基础型钢两端焊接。c.基础型钢与地线连接：基础槽钢安装完毕后，将 404 镀锌接地扁钢按要求与基础型钢的两端焊牢，焊接面要大于 80mm。然后将基础型钢刷两遍灰漆。d.柜（盘）应按施工图纸的布置，将柜放在基础槽钢上。在从柜下至上三分之二高的位置绷小线，逐台找正，找正时采用 0.5mm 铁片进行调整，每组垫片最多不能超过三片。然后用 M16 镀锌螺栓固定。柜（盘）安装允许偏差不得超过长城杯标准要求。2)柜（盘）二次小线（回路）配线 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#44 a.依据图纸检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。b.每个接线端子的每一侧接线不得超过 2 根，多股线应刷锡，不准有断股。c.盘柜内电流回路配线，应采用电压不低于 500V 的铜芯绝缘导线，其截面不应小于 2.5mm2。其它回路截面不应小于 1.5mm2。(5)柜（盘）试验调整 a.对低压开关进行试验。对接触器进行调整及机械连锁调整。b.控制线调整及模拟试验。检查所有导线连接处是否紧密。检查每条回路的绝缘阻值，要求大于 0.5M。如有晶体管、集成电路、电子元件时，则使用万用表测试回路是否接通。按图纸要求，分别模拟试验控制、连锁、操作和信号动作，保证灵敏可靠正确无误。2.送电运行验收(1)彻底清扫全部设备的灰尘，用吸尘器清扫电器、仪表元件。除送电需用的设备外其他物品不得堆放。(2)工作全部完毕，并经质量检查部门检查全部合格。(3)准备试验合格的验电器、绝缘鞋、手套、粉沫灭火器等。(4)明确运行指挥者和监护人。(5)检查进线电压是否正常，校核两端进线的相序是否一致。定载运行 24 小时无异常现象。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#45 3.质量控制点 进入落地式配电箱（柜）的钢管排列及高度：结合图纸加强预埋工作，必须保证进入落地式配电箱（柜）的钢管排列整齐划一、间距均匀，管口高出基础面 50-80mm，位置正确，能够保证安全并便于穿线缆。多根钢管进柜时，跨接地线连接应美观有序。五、电缆敷设 1.工艺流程 2.施工准备（1）电缆敷设前，首先进行现场的测量，根据已敷设完的桥架、配管进行仔细精确的测量，提出准确的材料计划向厂家定购。（2）电缆到场后，施工前对电缆进行详细检查；规格、型号、截面、电压等级结构符合设计要求，外观无扭曲、坏损现象。首先进行检查电缆的型号、规格与设计是否相同。（3）电缆敷设前进行绝缘摇测或耐压试验。1KV 以下电缆用摇表测线间及对地的绝缘电阻应不低于 10M；10KV 电缆做耐压试验和泄漏试验。试验标准应符合国家和当地供电部门规定，必要时敷设前仍需用 2.5KV 摇表测量绝缘阻值是否合格，合格后方可敷设。3.电缆敷设（1）施工时将电缆运到现场指定地点后，配电干线电缆经电缆井用人力或机械牵引从上至下敷设。敷设时电缆尽量作到不交叉，敷设电准备工作 电缆穿钢管敷设 电缆沿电缆沟敷设 水平敷设 垂直敷设 标牌 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#46 缆的弯曲半径不小于外径的 10 倍，及时装设标志牌。电缆敷设可采用人力拉引和机械牵引，或两者结合使用。(2)电缆沟敷设时，应按设计要求与土建配合预埋配件及接地母线，并按规范要求加工固定支架和安装。(3)电缆直埋敷设时，埋深不小于 0.7m，电缆埋设必须上下铺不小于10cm 细沙，上加红砖保护，转弯处不小于 15 倍 D 活弯，过路穿 SC 管保护。(4)通过道路的直埋电缆应穿钢管保护，多条电缆同沟敷设时，中间接头的位置应前后错开，电缆接头应做好防水处理。(5)直埋电缆相互接近和交叉与管道、建筑物的距离应附合有关规范规定。经过有腐蚀性土壤处的电缆，应采取防腐处理，不得直接埋设。（6）水平电缆敷设时采用人力拉引，人力拉引时，在电缆敷设的各个部位站上人，用对讲机统一指挥，各人出力用手拉引电缆到适当的部位；电缆垂直安装时采用人力牵引，在最高处按电缆的走向先布下钢丝绳，让钢丝绳同电缆绑扎紧固以后，检查各处没有相碰的，多人合作步调一致，把电缆牵引到合适部位，然后固定。电缆敷设到位后进行编号管理，以便接线。（7）挂标志牌 1）标志牌规格应一致，并有防腐性能，挂装应牢固。2）标志牌上应注明电缆编号、规格、型号及电压等级。3）沿电缆沟敷设电缆，在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。六、接地保护、等电位连接、漏电保护 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#47（1)本工程配电系统采用三相五线制，接线时应注意三相平衡。（2)所有电气设备及电气线路在正常情况下不带电的金属外壳均应按规程接地。（3)电源引入建筑物进线处设置接地装置，接地电阻不应大于 1 欧姆，如实际接地电阻不满足要求，必须增加接地极。（4)保证灯具配管、接线盒、灯具支架的可靠接地。（5)带有漏电装置的回路，要求漏电装置动作时间小于 0.1 秒，动作电流小于 30mA。七、联动调试 1.发光字试运行(1).发光字应以系统进行试电运行，系统内的全部发光字均得开启，同时投入运行，运行时间为 24 小时。(2).全部发光字通电运行开始后，要及时用钳流表、万用表测量系统的电源电压及负荷电流，并做好记录。试运行过程中每隔 8 小时还需测量记录一次，直到 24 小时运行完为止。上述各项测量的数值要填入试运行记录表内。2.配电箱的试运行(1).配电箱试运行前，检查配电柜内有无杂物，安装是否符合质量评定标准。相色、铭牌号是否齐全。(2).将开关柜内各分开关处于断开位置。当主开关闭合后，逐个合上分开关。(3).在空载情况下，检查各保护装置的手动、自动是否灵活可靠。(4).在负载运行的情况下，切断弱电系统中的线路，测弱电端子，感北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#48 应电是否符合厂家要求。(5).送电空载运行 24 小时，无异常现象，经甲方检查确认后，向甲方报一份存档。第十第十五五章章 施工生产安全应急预案施工生产安全应急预案 第一节第一节 总则总则 第一条 为加强项目部的安全生产管理工作，保证生产安全事故应急救援工作的可靠、高效、有序地进行，有效预防、及时控制和消除各类生产安全事故的发生，最大限度地减轻事故灾害及损失，保障员工生命和财产的安全。根据中华人民共和国安全生产法、中华人民共和国消防法、建设工程安全生产管理条例及建设部、省、市的相关安全生产管理法规和规章的规定，结合项目部安全生产工作实际情况，制定本预案。第二条 本预案适用于固安规划馆标志塔标识系统工程项目部属下各班组，适用于项目部属下各班组生产安全事故及各类突发异常情况。第三条 当发生下列情况之一时，生产安全事故应急救援预案启动。各有关人员应立即处于应急状态，在项目部的统一指挥下，根据对危险目标潜在危险的评估，按应急方案处理和控制事故。一、重大生产安全事故；二、重大火灾事故；三、特种设备重大安全事故；四、重大急性中毒事故；北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#49 五、其他重大突发事故；第二节第二节 组织机构设置组织机构设置 第一条 生产安全事故应急救援机构 一、项目部成立生产安全事故应急救援小组，指挥、组织、协调生产安全事故应急救援工作。二、生产安全事故应急救援小组实行替补原则，组长因故不能履行职责的，由副组长替补，确保随时到位，实施指挥。三、事故应急救援机构图 第二条 应急救援小组成人员 组 长：项目部安全生产第一责任人 项目经理项目经理 执行经理执行经理 电工 施工员 质安员 材料员 资料员 项目部下各班组 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#50 副组长：项目部安全生产直接责任人 成 员：第三条 应急救援小组范围及分工 一、发生生产安全事故或其他异常情况时，立即向上一级如实报告并及时组织救援、抢险和尽快控制险情蔓延。积极协助有关部门进行全方位的救援、抢险及处理。二、严格保护事故现场，对现场有关物件做好标记、拍照，绘制现场平面图，妥善保存现场重要痕迹及物证；三、在做好安全防护措施的情况下，负责陪同引导上级有关部门事故处理人员查看现场；四、应按要求积极妥善做好各项善后工作及恢复生产工作。五、进行有针对性的生产安全事故应急求援预案应变演习，有计划区分任务，明确分工，明确责任。六、应按要求积极妥善做好各项善后工作及恢复生产工作。第四条 应急救援小组各人员职责 一、组长、副组长、成员随着职务的自然任免而任免，责任、权力、义务也随之履行或失效。二、组长负责对自然灾害、安全生产事故的应急抢险、排险、救灾所需的一切人员、物资、通讯工具、交通工具等的全面组织、协调、指挥工作。负责处理善后工作，安抚有关人员和调解工作，后勤配合 三、副组长执行组长指令，当项目部管辖范围内发生自然灾害、安全生产事故后，应迅速赶赴现场，领导指挥相关人员和物资进行应急抢险、排险、救援、救灾等工作。北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#51 四、成员是自然灾害、安全生产事故应急抢险、排险、救援、救灾的主要骨干人员。当项目部管辖范围内发生自然灾害、安全生产事故，接到信号必须赶赴现场参加应急抢险、排险、救援、救灾等工作。五、质安员：负责日常具体工作，协助应急救援小组核实情况；负责审核并组织上报事故快报，检查落实事故现场应急措施救援情况落实，草拟向市有关部门汇报情况文件。六、施工员：负责防火日常具体工作，协助应急救援小组核实情况及有关报道工作。七、资料员：负责应急事故有关文件材料的核对、盖章、上报、信息管理工作。九、材料员负责应急材料、物资、设备调配到位。十、属下各班组：根据应急小组指令，负责提供调配应急所需物资、设备、机具及人员。第五条 项目部生产安全事故应急救援预案启动后，项目部属下各班组及个人有义务参与、协助事故应急抢险救灾工作。在抢险救灾过程中需要紧急调用物资、设备、人员和占用场地，属下各班组及个人均要给予支持和协助，不得以任何理由进行阻拦和拒绝。第九条 生产安全事故应急救援通讯电话 项目经理联系电话：项目部现场办公室：急救中心：120 火警中心：119 报警中心：110 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#52 交通事故急救：122 第三节第三节 应急救援工作程序应急救援工作程序 第一条项目部发生生产安全事故或其他异常情况时，应按规定立即如实报告工程部和质安部及公司应急办公室，并采取有效措施进行全方位的救援、抢险和处理，切实排除险情及抢救人员、财产，防止事故的蔓延、扩大。第二条 事故整体应急程序 发现事故或征兆 报警 发出救援命令 确定应急方案 评估危险 开始救援行动 现场处置 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#53 第三条 事故管理 施工现场设置医务室，日常应配备急救药箱和担架，药箱内配足急救药品。按消防规定配备足够的灭火器材，定期更换灭火药物。亦要根据有关要求配备应急抢救工具。第四条 发生人员伤亡事故后，施工现场应急处理措施一般规定。一、当发生事故时，负伤人员或者最先发现事故的人，应立即报告项目经理或安全主任及公司应急办公室，并应马上组织人力现场抢救受伤害者。二、第一时间进行“救死扶伤”，采取措施救护受伤（害）人员，对必须在现场进行紧急抢救的，应采取应急方法如止血、人工呼吸等进行施救。否则必须立即用工地的交通工具或截出租车将伤者送到就近医院进行抢救。同时应采取有效措施防止事故蔓延及扩大。三、事故发生后，各级人员应保持镇静及冷静，切实负起本身责任，主动控制局面。要有组织、有指挥和结合实际进行妥善处理。四、认真保护事故现场及善后工作。凡与事故有关的物体、痕迹、状态不得破坏，并划出保护区禁止无关人员进入。五、因抢救受伤（害）人员，以及疏导交通等原因，需要移动事故现场某些物体时，必须做好现场标记、拍照、录像或绘制现场简图，并写出书面记录，妥善保存现场重要痕迹、物证等。第五条 发生火警、火灾事故时，施工现场应急处理措施一般规结束紧急状态 北京市京美彩虹灯箱制作有限公司 TEL：[phone] 地址：中国北京通州董村飞马工业园 11#54 定。一、应立即了解起火部位及燃烧的物质，积极抢救烧伤者及使用施工现场所有消防器材进行灭火自救工作。二、迅速准确地拨打 119 报警。在拨打 119 时，做到镇静拨号，说清火灾单位的名称、地址、电话号码、燃烧部位、燃烧物质的性能等。三、报警后，派专人到约定的路口作引导人。四、在消防部门到达前，对易燃、易爆的物质采取正确有效的隔离。根据火场情况，机动灵活地选择灭火用具。五、在扑救现场
