天天家园水电施工方案.doc

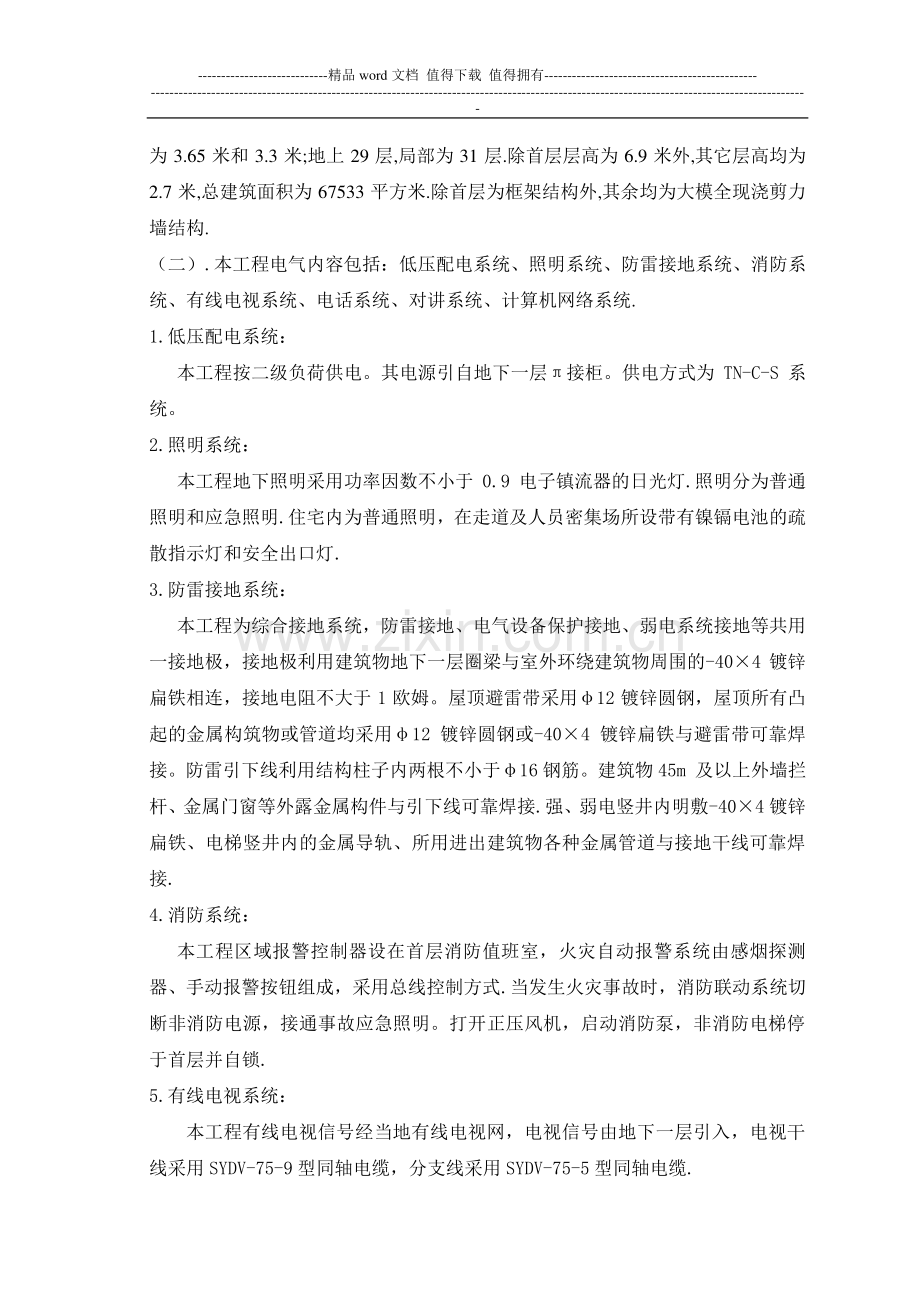

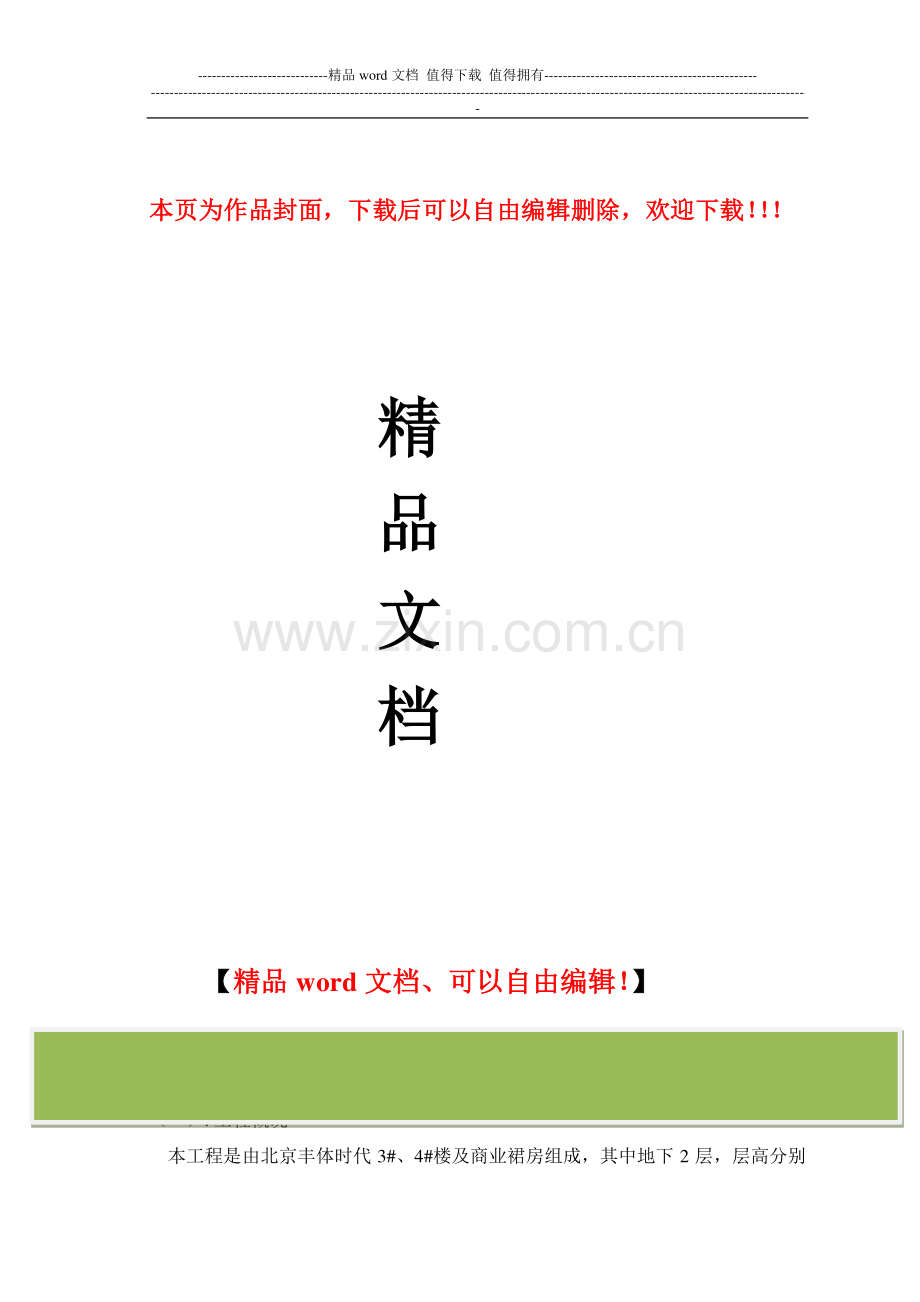

-精品 word 文档 值得下载 值得拥有-本页为作品封面，下载后可以自由编辑删除，欢迎下载！本页为作品封面，下载后可以自由编辑删除，欢迎下载！精精 品品 文文 档档 1【精品精品 word 文档、可以自由编辑！文档、可以自由编辑！】电气工程施工方案（一）.工程概况 本工程是由北京丰体时代 3#、4#楼及商业裙房组成，其中地下 2 层，层高分别-精品 word 文档 值得下载 值得拥有-为 3.65 米和 3.3 米;地上 29 层,局部为 31 层.除首层层高为 6.9 米外,其它层高均为2.7 米,总建筑面积为 67533 平方米.除首层为框架结构外,其余均为大模全现浇剪力墙结构.（二）.本工程电气内容包括：低压配电系统、照明系统、防雷接地系统、消防系统、有线电视系统、电话系统、对讲系统、计算机网络系统.1.低压配电系统：本工程按二级负荷供电。其电源引自地下一层接柜。供电方式为 TN-C-S 系统。2.照明系统：本工程地下照明采用功率因数不小于 0.9 电子镇流器的日光灯.照明分为普通照明和应急照明.住宅内为普通照明，在走道及人员密集场所设带有镍镉电池的疏散指示灯和安全出口灯.3.防雷接地系统：本工程为综合接地系统，防雷接地、电气设备保护接地、弱电系统接地等共用一接地极，接地极利用建筑物地下一层圈梁与室外环绕建筑物周围的-404 镀锌扁铁相连，接地电阻不大于 1 欧姆。屋顶避雷带采用12 镀锌圆钢，屋顶所有凸起的金属构筑物或管道均采用12 镀锌圆钢或-404 镀锌扁铁与避雷带可靠焊接。防雷引下线利用结构柱子内两根不小于16 钢筋。建筑物 45m 及以上外墙拦杆、金属门窗等外露金属构件与引下线可靠焊接.强、弱电竖井内明敷-404 镀锌扁铁、电梯竖井内的金属导轨、所用进出建筑物各种金属管道与接地干线可靠焊接.4.消防系统：本工程区域报警控制器设在首层消防值班室，火灾自动报警系统由感烟探测器、手动报警按钮组成，采用总线控制方式.当发生火灾事故时，消防联动系统切断非消防电源，接通事故应急照明。打开正压风机，启动消防泵，非消防电梯停于首层并自锁.5.有线电视系统：本工程有线电视信号经当地有线电视网，电视信号由地下一层引入，电视干线采用 SYDV-75-9 型同轴电缆，分支线采用 SYDV-75-5 型同轴电缆.-精品 word 文档 值得下载 值得拥有-6.对讲系统：本工程住宅每户均设紧急报警的可视对讲电话，可视对讲电话距地 1.4 米，对讲电话分机能控制大门电控锁的开启.7.计算机网络系统：本工程设数据网络住宅每户设电脑插口和电话插口.(三).施工组织机构 项目施工技术力量配备：（1）电气工程师，工程师职称，参加并主持过多项类似工程的技术工作，有着丰富的同类工程施工经验.（2）其他人员：具有工程师职称的人员 2 人。(四).施工准备工作 1.做好施工组织准备：在项目经理组织下按照工料分析以及施工程序进行施工队伍的准备。在认真考虑技工、普工的比例的原则下力争精干、高效，并做好协调工作，及时组织教育施工人员注意安全施工.2 认真做好技术准备工作：a).做好图纸会审工作：在电气工程师的组织下熟悉图纸，进行图纸自审工作，做好审查记录。在此基础上会同业主和设计单位进行图纸会审，深入理解设计思路、意图以及设计要求.b).积极准备有关的技术资料：按施工内容配备各类管理资料、施工规范、验评标准，并在电气专业工程师的组织下对进场施工班组人员进行各类施工技术交底工作，明确施工工艺，质量要求等.c).做好施工组织设计的补充调整工作：通过对施工图纸的会审以及施工技术的掌握，在电气专业工程师的组织下进行施工组织设计的补充、调整工作，使施工组织设计更加切合实际，发挥指导作用.d)及时准确的编制好施工图预算和施工预算：按施工要求及时编制出施工预算和工料分析，它作为项目部编制各项成本支出、考核用工签发任务单、限额领料的的依据.e)健全技术管理的各级制度：施工中的技术管理是施工管理的重要组成部分，及-精品 word 文档 值得下载 值得拥有-时编制出可行的各种施工方案，制定规范的工作职责和工作制度，使技术管理条理化专业化。(五).电气安装工程施工计划 1.工程进度计划：a).在工程主体结构施工阶段积极配合土建专业进行孔洞及各种套管的预留和电气管线敷设及电缆桥架制作。b).装修阶段配合土建做好二次安装，其余详见工程施工总进度计划。1.劳动力计划 为保证本工程各项内容按预定计划完成，在编制施工进度计划时，我们充分考虑到各专业在完成每道工序所需要的劳动力，综合编制了相应的劳动力计划，并根据现场实际情况随时调整。劳动力配备计划表 序号 工种 用工人数 备注 1 电工 65 人数按施工阶段、工程量大小、工期随时调整,充分满足进度 2 电焊工 5 3 其它工种 15 2.电专业施工工艺及技术规程:电 气 专 业 施 工 工 作 流 程-精品 word 文档 值得下载 值得拥有-3.电气安装工程施工工艺：a)钢管敷设工程 i.材料要求：钢管壁厚均匀、无裂缝、砂眼，棱刺和凹扁现象，除镀锌钢管外，其管材预先除锈，管内刷防锈漆二遍，严格执行材料进场检验制度，确保工程无假冒伪劣管材的使用。套管选用管外径 2.2 倍长的套管两端光滑并有产品合格证。锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。其他材料如圆钢、扁铁、护口、角钢等材料应符合国家有关规定要求，并有产品合格证。ii.作业条件，各层水平线和墙厚度线弹好配合土建施工。板内配管在底层钢筋绑扎完毕，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。随大模板现浇混凝土配管，土建钢筋网片绑扎完毕，按墙体线配管。iii.施工要点：敷设于多尘和潮湿场所的电线管路，管口，管的连接处均应作密封处理，暗配的管路应沿最近的线路敷设并应减少弯曲，埋入墙、柱或混凝土内的管子，其保护层不应小于 15mm。进入落地柜或配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm，埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时应加保护管。钢管煨弯采用冷煨法，管径小于 20mm 时，用手扳煨管器：管径大于 25mm 时，开工准备 审图、编制施工方案 现场条件准备 设备材料准备 施工预算编制 劳动力安排 配合土建预留 施工阶段 管线安装 设备安装 电缆敷设 灯具安装 调试阶段 试验阶段 竣工验收 -精品 word 文档 值得下载 值得拥有-使用液压煨管器。管子切断时，将需要切断的管子长度量准确，用钢锯，无齿轮或砂轮锯进行切管，切口处平齐不歪斜，管口刮铣干净，无毛刺，管内铁屑除净。管口套丝：采用套丝板，套管机及两板套丝，均匀用力不要过猛，丝扣不乱不过长，清除渣屑，丝扣干净清晰。套管连接宜用于暗配管，套管长度为连接管径的 2.2 倍。管口锉光滑平整，接头应牢固严密。管子的弯曲半径不小于管外径的六倍。管路超过下列长度应加装接线盒，其位置应便于穿线，无弯时 30M，有一个弯时 20M，两个弯时 15M，三个弯时 8M。管进箱、盒要求：箱盒开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔，铁制盒、箱严禁用电、气焊开孔，并刷防锈漆。管口入箱、盒暗配管可用跨接地线焊接固定在盒棱边上，管口不易与敲落孔焊接，管露出盒箱要长短一致，间距均匀，排列整齐。iv.管路敷设方式：随墙（砌体）配管，该管应放在墙中心，管口向上者要堵好，为使盒子平整，标高准确，可将管先立至距盒 200 左右处，然后将盒子稳好，再接短管。短管入盒，箱端可以不套丝，可用跨接地线焊接固定，管口与盒、箱里口平。现浇混凝土楼板内配管：先找灯位，根据图纸要求，房间四周墙的厚度，弹出“+”字线，将堵好的盒子固定牢，然后敷管，管进盒、箱要适宜。管路每隔 1m左右用绑丝绑牢。所有管口封堵严密，防止杂物进入。v.跨接地线：管路应作整体连接，穿过建筑物变形缝时，应有接地补偿装置，采用跨接地方法连接。焊接：跨接地线两端双面焊接，焊接面不得小与该跨接地线截面的 6 倍，焊缝均匀，牢固，无夹渣咬肉现象，清除药皮。卡接：镀锌钢管用专用地线卡连接。b)管内穿线：i.材料要求：导线的规格、型号必须符合设计要求及国家标准的规定。相线、零线及保护地线的颜色应加以区分。用黄绿双色的导线作保护地线，淡兰色作工作零线。管内穿线应在建筑的结构及土建施工墙面、地面抹灰作业完成后进行。ii.施工要点：-精品 word 文档 值得下载 值得拥有-穿带线：带线一般均采用1.22.0 铁丝，先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿线管路内，在管路的两端均应留有 1015 的余量。管路清扫：将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清净。断线：接线盒、开关盒、插座盒及灯头盒内导线的预留长度 15。配电箱内导线的预留长度应为配箱体周长的 1/2。出户导线的预留长度应为1.5m，共用导线在分支处，可不剪断导线而直接穿过。导线与带线绑扎：当导线根数较少时，可将导线线芯直接插入带线的盘圈内，并折回压实，绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位，当导线根数较多或导线截面面积较大时，可将导线前端的绝缘削去，然后将线芯斜错排列在带线上，用绑线绑扎牢固，使绑扎接头处形成一个平滑过渡部位，便于穿线。iii.管内穿线应注意的问题：钢管在穿线前，应检查每个管口的护口是否整齐，如有遗漏或破损，及时补齐或更换。当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉，两人穿线时，应配合协调，一拉一送。同一交流回路的导线必须穿于同一根管，不同回路，不同电压和交流与直流的导线，不可穿入同一根管内。穿入管内的绝缘导线，不准有接头和局部绝缘破损及死弯现象，导线外径总截面不得超过管内面积的 40。铜导线在接线盒内的连接：单芯并接头、导线绝缘台并齐合拢，在距绝缘台约 12 处，用其中一根线芯在其连接端缠绕 57 圈后剪断，把余头并齐折回压在缠绕线上进行涮锡。不同直径导线接头，如果独根（小于 2.5）或多芯软线时，先涮锡，再将细线在粗线上距离绝缘层 15 处交叉，并将线端部向粗导线（独根）端缠绕 57圈，将粗导线折回压在细线上，最后在做涮锡处理。导线与针孔式连线桩连接（压线）：把要连接的导线的线芯插入连线桩针孔内，导线裸露出针孔小于等于 12，针孔大于导线直径 1 倍时需要折回头插入压接。导线与设备、器具的连接应符合下列要求:1.截面为 10mm2 及以下的单股铜芯线可直接与设备、器具的端子连接；2.截面为 2.5mm2 及以下的多股铜芯线的线芯应拧紧涮锡或压接端子后再与设备、-精品 word 文档 值得下载 值得拥有-器具的端子连接；3.截面大于 2.5mm2 多股铜芯线的终端，除设备自带插接式端子外，应焊接或压接端子后再与设备、器具的端子连接。iv.线路检查和绝缘摇测：线路检查：接、焊、包全部完成后，应进行自检和互检，检查导线接、焊、包是否符合施工验收规范及质量验评标准的规定，不符合规定的应立即纠正，检查无误后再进行绝缘摇测。摇测时应选用 500V，量程为 0500M的兆欧表对线路的干线进行绝缘遥测，在电气具，设备未安装前摇测一次，在其安装连接后送电前摇测一次，确认绝缘摇测无误后再进行送电试运行。c)灯具安装 i.材料要求：各种灯具的规格、型号必须符合设计要求和国家标准的规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、所有规格型号的灯具均应有产品合格证。灯具不得直接安装在可燃构件上；当灯具表面高温部位靠近可燃物时，应采取隔热、散热措施。ii.施工要点：螺口灯头的接线应符合下列要求：1.相线应接在中心触点的端子上，零线应接在螺纹的端子上。2.灯头的绝缘外壳不应有破损或漏电。3.对装有白炽灯泡的吸顶灯具，灯泡不应紧贴灯罩；当灯泡与绝缘台之间的距离小于 5mm 时，灯泡与绝缘台之间应采取隔热措施。4.灯具固定应牢固可靠。每个灯具固定用的螺钉或螺栓不应小于两个。5.公共场所应急照明灯和疏散指示灯，应有明显的标志。无专人管理的公共场所，照明宜装设自动节能开关。d)开关、插座安装 i.材料要求：各型开关、插座的规格、型号必须符合设计要求，并有产品合格证。ii.施工要点：开关接线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠，电器灯具的相线应经开关控制。插座接线：插座横装、二眼插座左极为零线，右极为相线；三眼插座，左极-精品 word 文档 值得下载 值得拥有-为零线，右极为相线,上方位 PE 线，四眼插座，左极为 L1相，下极为 L2相,右极为L3相,上极为 PE 线。e)线槽的安装 i.工艺流程：弹线金属膨胀螺栓安装固定支架与吊架线槽安装保护接地 ii.弹线定位：依据图纸确定安装位置，从始端至终端找好线，用粉线袋沿线路中心弹线，均匀档距，并标出具体位置。iii.支吊架安装：所用钢材应平直，无扭曲，下料后偏差应在 5mm 范围内，切口处无卷边毛刺，支吊架应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，无裂缝、咬边气孔、凹陷、漏焊、焊漏等缺陷。焊后应做好防腐处理。固定支点间距不大于 1.52 米。在进出线盒、箱、柜的转角、转弯和变形缝两端及丁字接头的三端 500mm 以内应设置固定支点。垂直电线槽内装置隔障以防止槽顶气温过高。垂直电线槽内装置考虑伸缩及保持接地的连续性；所有电线槽上破损及尖锐的边缘要予以清除。电线管与电线槽连接使用镀锌的连接管箍。进入电线槽的地方要加防水或进水保护。f)盘、柜、箱、盒安装 施工要点：i.盘、柜、箱内部，裸露载流部分之间以及与未经绝缘的之间的电气间隙不得小于 12mm；带电距离不得小于 20mm；ii.装有电器且可开启门的接地必须使用裸铜软线；iii.落地安装的盘、柜、台屏均用基础型钢固定。基础安装后，不仅顶部平直，且高出完工地面 50100mm，接地明显可靠；iv.所有盘、箱、柜体积较大时，根据实际情况安装。必要时编写专项施工方案。v.盘、柜、箱内配线应整齐美观，并绑扎成束。多股软线端子压接时，必须涮锡。g)电缆工程安装 施工方法及要求 1.电缆敷设时，环境温度不得低于 0，并有必要的防护措施，避免电缆受损。敷设前应对电缆的规格规格型号、截面、电压等级是否符合设计要求，外观扭曲坏损等详细检查，并对电缆进行摇测试验。-精品 word 文档 值得下载 值得拥有-2.在桥架或线槽上多根电缆敷设时，应根据现场的实际情况事先将电缆的排列用图或表的方式排列出来，以防敷设后的交叉混乱。电缆竖井垂直敷设，利用低速卷扬机牵引，必须做好充分准备，并编制专门施工方案，重点解决以下问题:a).机具设置要有必要的受力分析，确保安全；b).制作专用的卡具连接电缆盒牵引绳索；c).电缆牵引力不得大于 70N/mm2，且移动速度不得大于 15m/min。1.敷设管路超过下列长度时，应加装接线盒。无弯时 30m，一个弯 20m，两个弯 15m，三个弯时 8m。2.电缆贯穿孔洞如墙壁、楼板处等，加装钢套管保护；有防火要求的处所采用防火材料密实封堵，管口用防火胶泥密封，胶泥添塞深度不小于管内径且不小于40mm。h)防雷接地系统 i.所有进出建筑物的金属管道在进出户处应做接地连接，以防高压电位引入。在建筑物的配电室内，预留一 404 镀锌扁铁作为主接地线，并设一总等电位联结箱。该主接地线与防雷引下线可靠焊接。所有线槽、桥架内均通长敷设一根 404镀锌扁铁与主接地线连接，作为接地保护线。在弱电机房、电梯机房、强弱电竖井及各卫生间内设局部等电位联结箱。将非带电金属部位与局部等电位联结箱相联。ii.屋顶避雷带明敷，支架的高度为 10cm，各支点的间距为 1 米。iii.将建筑物结构圈梁内两根水平主筋焊接成闭合回路，并与防雷引下线焊接。iiii.接地体利用底板下分布钢筋，接地电阻不大于 0.5 欧姆，达不到要求时，需要打入人工接地体。v.本接地系统采用联合接地方式，防雷接地、保护接地、工作接地等共用一个综合接地体。vi.正常情况下，不带电但是可能接触到危险电压的裸露金属部件，均应做保护接地。i.人工接地安装：1.接地体顶面埋设深度不应小于 0.6m。角钢及钢管接地体应垂直配置。2.接地体埋设位置距建筑物不宜小于 2.5m，遇有垃圾灰渣等地埋设接地体时，应换土，并分层夯实。-精品 word 文档 值得下载 值得拥有-3.接地体的连接应采用焊接。焊接处焊接应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。4.采用搭接焊时，其搭接长度如下：a)镀锌扁钢不小于其宽度的 2 倍，且至少 3 个棱边焊接，敷设前需调直，煨弯不得过死，直线段上不应有明显弯曲。b)镀锌圆钢焊接长度为其直径的 6 倍，并应双面焊接。c)镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的 6 倍。d)镀锌圆钢与镀锌扁钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应将扁钢本身弯成弧形与钢管焊接。G 核验接地体：接地体连接完毕后，应及时请质检部门进行隐蔽验收，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填，分层夯实。最后，将接地电阻摇测数值填写在隐检记录上。i)弱电部分：我方只负责预埋管线及盒、穿带线，施工工艺同强电部分。6、质量保证体系及质量保证技术措施 1、工程质量目标 本工程严格按照建筑工程施工质量验收统一标准（GB50300-2001）的有关要求及现行施工技术规范进行质量检查评定。工程质量目标：确保工程质量合格，16#楼争创结构长城杯。我公司始终贯彻执行“质量至上、塑造精品、履约守信、用户满意”的质量方针，确保工程质量目标的实现，竭诚为用户服务，创一流精品。2、电气工程质量保证措施 1.本工程由公司电气工程师负责指导、监督工作，项目由电气工长、电气技术员、电气质检员、电气班组长组成现场电气施工领导班子，来负责整个工程电气工程的施工。由领导班子确定每个技术工人在施工中所承担的任务，各级电气主管人员定期检查施工进度和质量情况。2.施工前由电气工长和专业技术员根据国家现行规程规范进行书面交底，重点部位要重点交待，并对每个分项工程的质量通病重点预防，同时指出施工中需注意的安全注意事项。-精品 word 文档 值得下载 值得拥有-3.做好电气材料、设备的试验与检验工作，检验内容包括管材、导线、电器具，低压配电柜、箱等，验其出厂文件、手续是否符合规定，并在施工过程中经常检验材料及设备的质量和使用情况，对不符合质量要求的产品不准使用。1).坚持样板制，对下列项目应先做样板：a).操作上较复杂的施工项目；b).新工艺、新技术、新材料的施工项目；c).同类型但工程量较大的施工项目；d).施工中常出差错或操作上不过关的项目。1.质量检查实行自检、互检和专业检查相结合的方法，发现问题及时整改，并应具有检查的实测资料和签证手续。2.保证工程完工后有完整的技术资料，其中包括隐检、预检、质量验评，系统试运行记录等。3、电气施工质量保证措施 1).技术保证措施 为确保本工程各项技术措施实施，设置本专业技术员、工长负责材料的进场检查，检验工作，并对分项分部进行详细的技术交底，做好各项技术资料的管理归档工作，施工过程中严格遵守设计及规范规定。2).质量保证措施 a).凡本工程各分项完成后及时进行自检、互检和相应规范标准，检查合格后由专业技术人员报监理工程师检验合格后方可使用。b).设专职质量检查员，层层落实质量责任制，建立有效的工程质量保证体系，对不合格产品决不放过，经常对作业人员进行质量意识教育，并进行技术培训，经培训合格后方可上岗。施工过程中要严格按图纸施工，严守工艺操作规程，不得随意修改设计。公司总工不定期对本工程质量进行监督检查，现场施工作业人员必须虚心接受业主及监理工作人员的监督，及时整改工程存在的质量隐患。3).安全措施 a).设专职安全员负责施工现场安全监督和协调工作，及时根据施工情况对作业人员进行详细的安全交底。-精品 word 文档 值得下载 值得拥有-b).加强对员工的安全教育，增强员工的安全意识 c).现场临时供电及机电设备的准备工作：施工现场临时供电派设专人负责。雨季前对所有照明、动力线路进行检修，对机电设备检查是否有可靠漏电保护装置，是否有可靠的接地、接零，发现问题及时处理上报。对工地所使用的机电设备，如木工机械、搅拌机等，要按要求搭设防护棚，并防水防漏。电焊机必须加盖防雨罩，防雨配电箱应逐个检查，并加锁，由专人管理。a).防漏雨：库房、宿舍、食堂、办公室等房间，加强巡视，防止渗漏，以保障员工的正常生产生活。b).后勤：根据环境管理体系文件要求，现场配备防署降温药品（霍香正气水等）、食品（绿豆汤等），配备应急准备小组，发生中暑事故及时处理。加强对食堂卫生的检查监控，避免食物中毒事件的发生。配备足够的防汛材料机具，发生险情立即上报，及时作出处理。c).加强职环保教育：加强对全体员工的教育，确保安全生产，文明施工，增强员工自我保护意识及环境保护 -精品 word 文档 值得下载 值得拥有-水暖工程施工方案（一）.工程概况 本工程是由北京丰体时代 3#、4#楼及商业裙房组成，其中地下 2 层，层高分别为 3.65 米和 3.3 米;地上 29 层,局部为 31 层.除首层层高为 6.9 米外,其它层高均为2.7 米,总建筑面积为 67533 平方米.除首层为框架结构外,其余均为大模板全现浇剪力墙结构.共分 5 个系统包括：给水系统、排水系统、中水系统、消火栓及自动喷洒系统、通风空调(采暖)及防排烟系统.a)主要资源配备 劳动力配备计划表 序号 工种 用工人数 备注 1 管道工、白铁工 80 人数按施工阶段、工程量大小、工期随时调整,充分满足进度 2 电焊工 10 3 其它工种 15 b)质量标准及施工部署：本工程从基础底板开始进行预埋及孔洞预留工作，地上 1、2 层以下，结构验收合格后，按图纸进入管道安装工作。其他层随土建进行预埋及孔洞预留工作.工序安排上，先从地下开始做给、排水、的立管安装。通风水平干管吊装，跟随土建二次装修进度做水平支管的制作安装及末端设备的安装后。对系统的调试、试压、通水试验。贯彻执行各项建设方针、政策、法规和规程，遵循合理的施工顺序，以准备充分、方案先进可行、资源充足、过程控制严格、管理优秀的全过程全面管理组织施工策划。积极配合甲方、设计、监理，协调作战，确保按合同要求完成施工任务。周密策划，精心建造，让客户满意。计划先行，预控为主，制-精品 word 文档 值得下载 值得拥有-度明确，精心组织施工。施工时组建立项目部工程施工指挥机构，业主和监理监督，与所有参与施工的专业，树立工程一盘棋思想，相互配合协作，同心协力，以确保各项工作的顺利展开。（1）给排水系统 室内生活给水竖向分高低区，低区由市政管网直接供水；高区由生活变频调速泵组直接供水。高区变频调速设水泵，隔膜气压罐；水泵有用有备。管网最高恒定压力为 0.6Mpa，管道布置形式为下行上给式。住宅每 10-20 户设一个单元水表，每户设 IC 卡水表，共建部分卫生间采用普通水表。认真熟悉图纸，研究有关设计变更和洽商记录，将工程中的问题及早解决，做好施工准备。绘制施工草图，将主要管线进行预制加工，管材有弯度的要进行调直。管道安装总进口端头要加好临时封堵，以备试压。丝扣连接。材料要求：室内给水干、立管采用衬塑镀锌钢管，管材内外壁无锈蚀毛刺，管件无偏口及角度不准等。楼内表后和系统支管采用 PP-R 管，热熔连接，PP-R 管采用系列级，外径；壁厚.，外径；壁厚.，管材应光滑、无气泡、管壁薄厚均匀。PP-R管道热熔前，将管内污物杂质清理干净，热熔焊缝要符合技术要求；管道系统安装完毕后进行综合水压试验，生活给水泵出水管试验压力为 1.3，其余给水管试验压力为 0.8MP，在试验压力下稳压 1h 压力降0.05 Mpa,检查各连接处不渗不漏为合格，户内支管在隐蔽前，必须进行水压试验。系统在交付使用前必须做通水试验及冲洗试验，并经有关部门取样检验，符合国家生活饮用水标准后方可使用。（2）中水系统 本工程设中水收集系统，收集卫生间淋浴及盥洗废水为中水，经地下车库内中水处理设备处理后，供卫生间大便器冲洗用水；中水处理设备由主泵、附泵、气压罐及 56m3 中水调节池组成；中水水质标准应符合生活杂用水质标准CJ251-89；中水给水管干立管采用热镀锌钢管，DN50mm 螺纹连接，DN70 采用沟槽连接，分户水表后埋在垫层和或嵌在墙槽内的中水给水支管采用 PP-R 管热熔连接；试验压力同生活给水管。（3）排水系统：包括压力污水管及雨水管 材料要求：-精品 word 文档 值得下载 值得拥有-污废水立、通气立管采用建筑排水用发泡硬聚氯乙烯管，接口采用螺母挤压密封胶圈接头；污废水横干管及出户管采用柔性接口的机制排水铸铁管，橡胶圈密封，螺栓紧固接口；与潜污泵连接的管道采用涂塑钢管，沟槽或法兰连接；地下室外墙以外的埋地管道采用给水铸铁管，水泥接口。所有管材内外表层应光滑，无裂纹，管壁厚薄均匀，管件造型规矩、光滑无毛刺，并有产品合格证和说明书。工艺流程：安装准备预制加工干管安装立管安装支管安装卡件固定封口堵洞闭水试验通水试验 1.预制加工 根据图纸要求，并结合实际情况，按预留口位置，尺寸绘制加工草图，根据草图预制加工并编号 2.干管安装 根据设计图纸，将加工预制好的管段按编号运至安装部位安装。横管段坡度要均匀，并符合设计及规范要求，伸缩节安装符合设计及规范要求。3.立、支管安装：管道的坐标、标高必须符合图纸要求，立管垂直度，横管坡度，托吊架间距要符合规范要求。4.污水管道安装完毕后要进行管道通球试验,压力污水管安装完毕后要进水压试验，雨水管作灌水试验，灌水高度到立管最上部的雨水漏斗。（4）消火栓系统：包括室内消防栓系统和室内自动喷水灭火系统 工艺流程：安装准备干管安装箱体及支管安装箱体配件安装通水调试 1.消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火箱。箱体找正稳固后再把栓阀安装好。栓阀侧装在箱内时应在箱门开启的一侧，且箱门开启应灵活。2.消火栓箱体安装在轻体隔墙上应有加强措施。3.消火栓安装时栓口朝外，阀中心距地为 1.1m，允许偏差 20mm，阀门距箱侧面140mm，距箱后内表面 100mm 允许偏差 5mm。系统试压、冲洗及通水调试：1.管道系统安装完毕后，要进行水压试验，试验压力为 1.4MPa，稳压 2h 后压力降不小于 0.05 MPa。降至工作压力管道无渗漏为合格;-精品 word 文档 值得下载 值得拥有-2.管道在试压完毕后可连续冲洗工作，冲洗时管内水流量应满足设计要求，至系统进出水口的水质一致时方可结束;3.通水调试前消防设备应安装完毕，其中水泵做完单机调试工作，系统通水达到工作压力取屋顶层（即水箱间）试验消火栓和首层取两处消火栓做试射试验，达到设计要求为合格。室内自动喷水灭火系统-准备工作如下：1.自动喷水灭火系统管材选热浸镀锌钢管，丝扣和沟槽连接，阀门及需拆卸部位采用法兰连接。管道工作压力 1.0Mpa。2.警报伐、信号阀、作用伐、控制伐、延迟器水泵结合器等主要细件的规格型号要符合设计要求、配件齐全、铸造规矩、表面光洁、无裂纹、启闭灵活，有产品出厂合格证；3.喷洒头的规格、类型、动作温度应符合设计要求。外型规矩丝扣完整，感温包无破碎和松动易熔片无脱落和松动,有产品出厂合格证。工艺流程：安装准备管网安装设备安装喷洒头支管安装喷洒头及系统组件安装通水调试 1.预制加工 根据图纸要求，并结合实际情况，按预留口位置，尺寸绘制加工草图，根据草图预制加工并编号 2.干管安装 根据设计图纸，将加工预制好的管段按编号运至安装部位安装。横管段坡度要均匀，并符合设计及规范要求，伸缩节安装符合设计及规范要求 3.立、支管安装：管道的坐标、标高必须符合图纸要求，立管垂直度，横管坡度，托吊架间距要符合规范要求。4.管网安装 5.管道安装前，清除内部杂物，停止安装时已安装的管道敞口处应封堵好；6.管道穿过伸缩缝时应设置柔性短管，管道水平安装宜设 0.002-0.005 的坡度，坡向泄水装置；7.自动喷水灭火系统管支架选材及做法应满足设计及规范要求。水平安装安装管道的卡架一般以吊架为主,每段干管应设 1 个防晃支架，管道改变方向时，增加防晃支架-精品 word 文档 值得下载 值得拥有-8.配水支管上每一直管端，相邻两喷头之间的管段设置的吊架不宜少于 1 个，当喷头三间距小于 1.8m 时，可隔段设置，但吊架间距不宜大于 3.6m，每一个配水支管宜设一个防晃支架。管道支架的安装位置不应防碍喷头的喷水效果。管道试压、冲洗：1.管道水压试验压力根据工作压力确定，当系统工作压力1.0MPa 时，试验压力为 1.4MPa 当系统工作压力1.0MPa 时，试验压力为工作压力再加 0.4MPa，稳压2h，目测管网应无渗漏及变形，且压力降0.05 MPa 为合格；2.喷洒管道试压完可连续作冲洗工作，冲洗时应确保管内有足够的的水流量。管网冲洗要连续进行，且冲洗的水流方向与灭火时的管网水流方向一致。冲洗到进出水口的水色及透明度基本一致时方可结束。3.设备、喷洒头支管安装 4.各种设备的规格型号应符合设计要求，并根据设备说明书辅助管道和附件安装 1).喷洒头支管安装要与吊顶装修同时进行，按吊顶装修图确定喷洒头的坐标，使支管预留口做到位置准确，支管管径一律 DN25，末端用 DN2515 异径管箍，预留口用丝堵拧紧。2).喷洒头系统在封吊顶前进行系统试压，试压合格后降至工作压力做严密性试验，稳压 24h 不渗不漏为合格（5）暖通专业施工工艺及技术规程-采暖系统：住宅部分采用分户采暖方式，热源为设在各住户厨房内壁挂式燃气采暖热水炉，供回水温度 80/60；埋地采暖管道采用 PPR 稳态铝塑复合管，要求埋于垫层内的管段没有接头；散热器支管采用热镀锌钢管,管径 DN20；管材应光滑，无气泡，裂纹，管件应规矩，散热器均采用钢制高频焊螺旋翅片对流散热器，其出厂合格证、试验记录等应齐全。工艺流程 安装准备采暖炉及散热器安装埋地干管安装支管安装管道试压管道冲洗调试。a.镀锌管连接一定要找直对正，丝接完成时一定要对准调直时的标记，并外露丝扣 23 扣。b.在地面铺设的铝塑复合管部分不应有接头，弯曲部位不得出现死弯现象，隐蔽-精品 word 文档 值得下载 值得拥有-前必须进行水压试验，试验压力为工作压力的 1.5 倍，但0.6 MPa，稳压 1h压力降0.05 MPa，且不渗不漏。c.散热器安装应稳固美观，并符合设计要求和施工规范。d.系统试压完成后可连续冲洗工作，先拆除除污器、过滤器等装置，冲洗时管内水流量应满足设计要求，直至出现无杂质不混浊为合格。4、工程质量管理保证措施（1）各工种之间的配合 1.各工种施工应严格按二次设计图纸的标高安装。原则是小管道让大管道，有压管道让无压管道，先上后下进行安装。2.隔热保温施工，按施工作业分段、分系统施工，管道安装完毕后，应及时进行水压试验，合格后交保温施工。3.设备安装与管道、电气的配合：设备到货后，应尽快就位，为管道和电气接线创造条件。4.设备试运转及空调调试的配合：设备试运转应由电工先将电机单机试运转合格（如水泵、风机）后，再运转设备。设备试运转（如冷水机组）应以合同为主。安装各专业、监理、厂家组成调试小组，进行试车调试，到时应编制调试方案。（2）与土建的配合:1.机房交付安装条件：土建湿作业及内粉刷作业完工，门窗安装完工，卫生间配合施工。2.在土建进行主体施工时，配合进行预留，安装时由土建给定楼地坪标高基准。卫生器具及地漏定位甩口后，土建再做地面，土建施工不得损坏安装管口，应有保护措施。设备基础及留孔的配合：设备基础应尽早浇筑，设备安装时强度应达到 70%以上，基础位置尺寸和留孔由土建检查，安装复查，并办理交接手续。3.成品保护的配合：安装施工不得随意在墙体上剔洞，安装施工应注意对墙面吊顶的保护。土建施工人员不得随意损坏已安装好的管路、阀门，未交工的厕所不得使用。在施工过程中，预留每一个暖卫的洞口，管道的标高位置全部按图施工，不影响下道工序的施工，不损伤结构。对最易出现返工的给排水和暖卫的阀门上，宁可一次性投入较大，也一定选用质量最好的厂家生产的名牌产品，并对阀门逐-精品 word 文档 值得下载 值得拥有-一进行研磨检查，保证安装质量。严格控制地漏标高，以防倒坡，并防止地漏及卫生洁具排水管堵塞，造成冒水现象，严重影响使用功能。（3）材料节约措施：安装工程所用的材料、设备要加强计划性管理，编制材料设备进场时间表，严格按时间采购、订货。材料、设备按指定的地点堆放，避免材料设备的二次搬运，减少不必要的浪费。优化施工方案，科学合理地组织现场施工。优化劳动组合，合理安排工期，避免停窝工现象发生。0 万 U 豆体验卡 卡号：50D890668267e3349e33 密码：686d03401eefba96faba 奖品名称：500 万 U 豆体验卡 卡号：50De7a00c543af387fc0 密码：b26488ce65abc1787202 奖品名称：500 万 U 豆体验卡 卡号：50Dbac63885c802fd52e 密码：3d1c344384327b85efff 奖品名称：500 万 U 豆体验卡 卡号：50Dd97f0765bdf6998a3 密码：48db1c14e42a2b321fac 奖品名称：500 万 U 豆体验卡 卡号：50D61215eb41ae3cc919 密码：25bffae5346e7b7d2548 奖品名称：100 万 U 豆体验卡 卡号：10D1cab621456ab278ab 密码：709f65f32865af2559c2 奖品名称：100 万 U 豆体验卡 卡号：10D8f1d6a4b953f3474e 密码：6e2e4017cce30dc7e055 奖品名称：100 万 U 豆体验卡 卡号：10Dd1fc6d6dd529b6892 密码：a5dbdd8338f91d2c0701 奖品名称：100 万 U 豆体验卡 卡号：10D08377b71d4374262b 密码：1d7a7c21ebd99b798a54
