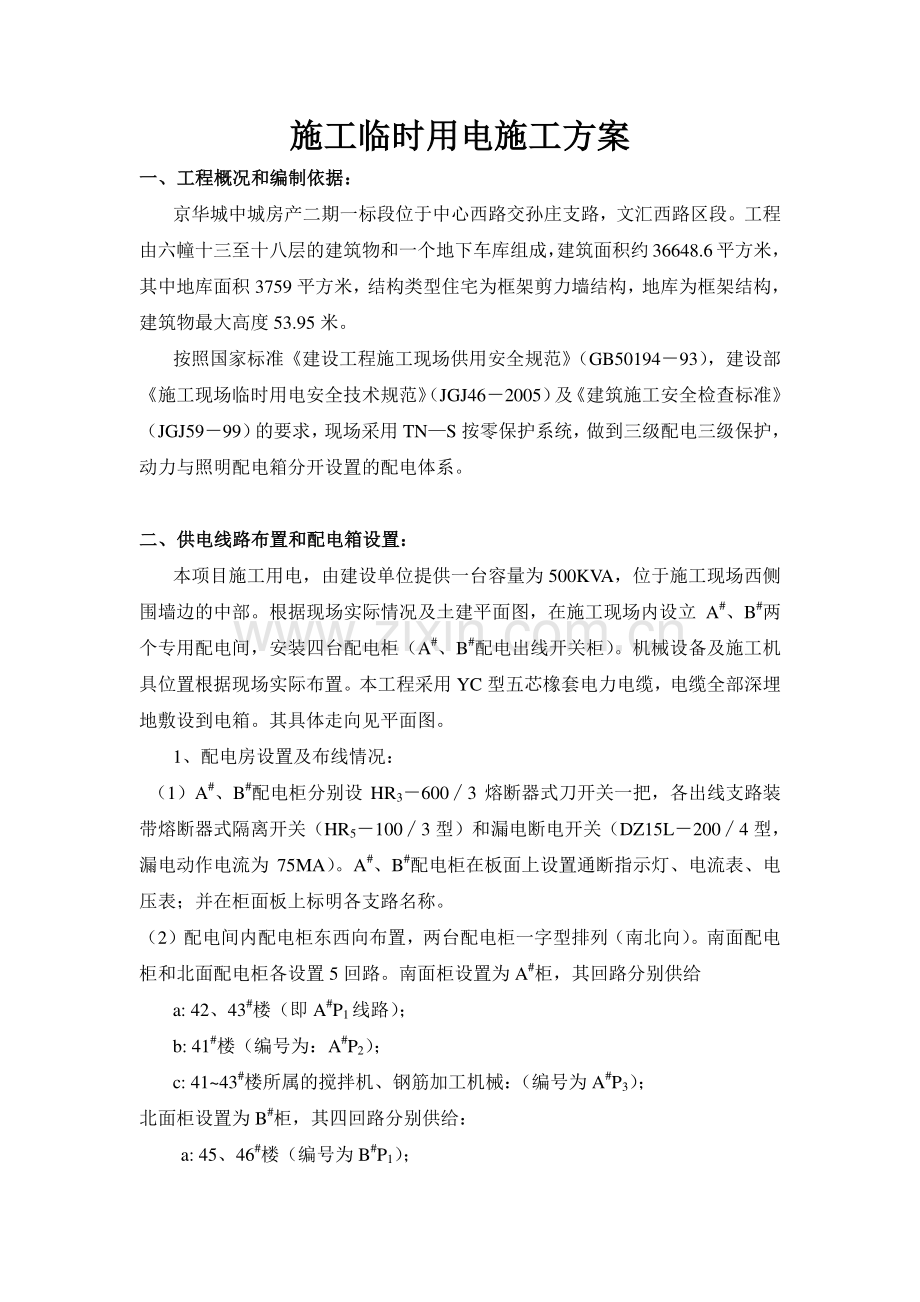

施工临时用电施工方案施工临时用电施工方案 一、工程概况和编制依据：一、工程概况和编制依据：京华城中城房产二期一标段位于中心西路交孙庄支路，文汇西路区段。工程由六幢十三至十八层的建筑物和一个地下车库组成，建筑面积约36648.6平方米，其中地库面积 3759 平方米，结构类型住宅为框架剪力墙结构，地库为框架结构，建筑物最大高度 53.95 米。按照国家标准建设工程施工现场供用安全规范（GB5019493），建设部施工现场临时用电安全技术规范（JGJ462005）及 建筑施工安全检查标准（JGJ5999）的要求，现场采用 TNS 按零保护系统，做到三级配电三级保护，动力与照明配电箱分开设置的配电体系。二、供电线路布置和配电箱设置：二、供电线路布置和配电箱设置：本项目施工用电，由建设单位提供一台容量为 500KVA，位于施工现场西侧围墙边的中部。根据现场实际情况及土建平面图，在施工现场内设立 A#、B#两个专用配电间，安装四台配电柜（A#、B#配电出线开关柜）。机械设备及施工机具位置根据现场实际布置。本工程采用 YC 型五芯橡套电力电缆，电缆全部深埋地敷设到电箱。其具体走向见平面图。1、配电房设置及布线情况：（1）A#、B#配电柜分别设 HR36003 熔断器式刀开关一把，各出线支路装带熔断器式隔离开关（HR51003 型）和漏电断电开关（DZ15L2004 型，漏电动作电流为 75MA）。A#、B#配电柜在板面上设置通断指示灯、电流表、电压表；并在柜面板上标明各支路名称。（2）配电间内配电柜东西向布置，两台配电柜一字型排列（南北向）。南面配电柜和北面配电柜各设置 5 回路。南面柜设置为 A#柜，其回路分别供给 a:42、43#楼（即 A#P1线路）；b:41#楼（编号为：A#P2）；c:4143#楼所属的搅拌机、钢筋加工机械：（编号为 A#P3）；北面柜设置为 B#柜，其四回路分别供给：a:45、46#楼（编号为 B#P1）；b:47#楼（B#P2）；c:4547#楼所属的搅拌机、木工、钢筋机械：（编号为 B#P3）；f:生活区（B#P4）；两组柜共设一组重复接地，其接地阻值不大于 10。（3）配电房内布置及设施情况：a:在东面砖墙上安装 1200600 通风窗，并装不大于 10 孔洞金属网。配电间内正面操作通道 1.5 米，背面及两侧通道不小于 0.8 米，室内高度 3 米。b:配电间设照明专用箱 1 只，照明白炽灯 100w 两只，移动式手提蓄电照明应急灯 1 盏；c:设有绝缘手套 1 付，绝缘靴 1 双和禁令标示牌；d:配电间进口处设灭火专用沙箱 1 只（内盛足量干沙），铁锹 1 把；e:有完整、有效、真实的用电档案；f:配电室门向外开启，并有锁具；d:配电室门口处装 1211 型灭火器（2）2 只。三、供用电方案（分生活区和施工区）三、供用电方案（分生活区和施工区）1、生活区（食堂、宿舍、办公楼）用电情况：除食堂、机修车间有部分动力电外，均为照明用电，且用电有规律性。线路布置：采用 TNS 系统供电，线路自总配电间 B#柜引来，采用埋地电缆沟敷设至生活区总分配箱，再采用橡套电缆穿管保护埋地暗敷设或沿墙明敷至各分区分配箱，BV 塑料铜芯线穿 PVC 管或 PVC 管槽明敷和吊顶内明敷。配电箱布置：电源采用五芯橡套电缆从总配室 B#柜引来后，在生活区设总开关箱 1 只；宿舍楼（5 幢）各设照明分配箱 1 只；办公楼设照明分配箱 1 只；食堂设开关分配箱 1 只；机修车间设动力开关箱 1 只。各配电箱内具备：短路保护、漏电保护、过载保护和总开关保护四大功能。接地装置：按标准要求放置转用 PE 线，所有用电设备金属外壳均作可靠接地。生活区用电设备表：名称 数量单计功率 KW 合计 KW KX COS tg 办公照明 16 6 宿舍 55 25 冷藏箱 20.2 0.4 生活区用电设备组 31.4 0.7 0.85 0.620 负荷计算：（计算式依据 现场电工，数据采用 建筑电气常用数据手册 的相关数据，采用需要系数法或允许电流法计算），以下各施工阶段计算方法同生活区负荷计算。公式：Pj=KxPe Qj=pjtg Sj=式中：Pj-用电设备的有功计算负荷（KW）；Qj-用电设备的无功计算负荷（KVAR）；Sj-用电设备的视在计算负荷（KVA）；Kx-用电设备组的需要系数查：建筑电气常用数据手册 和相关资料；Pe-用电设备组的设备总容量之和，但不含备用设备容量（KW）；cos-用电设备组或设备的功率因数，查法同 Kx；tg-与功率因数角相对的正切值，查相关资料。查表得 生活区：Kx=0.7，cos=0.85，tg=0.62 Pja=0.7（31.4）=21.98KW Qja=21.980.620=13.6 3、用电设备表 设备组 回路名称 设备 型号 数量功率 KW kx cos tg A#P1 1#塔吊 131.7 0.6 0.75 0.88 物料提升机 27.5 0.6 0.75 0.88 A#P2 2#塔吊 131.7 0.6 0.75 0.88 施工电梯 136 0.6 0.75 0.88 电焊机 221.0KVA 0.45 0.45 1.98 排水泵 20.75 0.8 0.8 0.75 镝灯 43.5 0.55 0.55 1.52 振动棒 51.1 0.7 0.65 1.17 A#P3 钢筋调直机 23.5 0.7 0.75 0.88 切断机 27.5 0.7 0.75 0.88 对焊机 2100KVA 0.45 0.45 1.98 弯曲机 22.8 0.7 0.75 0.88 B#P1 3#塔吊 131.7 0.6 0.75 0.88 物料提升机 37.5 0.6 0.75 0.88 镝灯 37.5 0.55 0.55 1.52 电焊机 221KVA 0.45 0.55 1.98 B#P2 4#塔吊 131 0.6 0.75 0.88 物料提升机 17.5 0.6 0.75 0.88 施工电梯 136 0.6 0.75 0.88 电焊机 121KVA 0.45 0.45 1.98 B#P3 对焊机 1100KVA 0.45 0.45 1.98 钢筋调直机 13.5 0.7 0.8 0.75 弯曲机 13 0.7 0.8 0.75 切断机 12.8 0.7 0.8 0.75 圆 锯 31.5 0.7 0.7 1.02 平 刨 31.5 0.7 0.7 1.02 B#P4 生活区用电 见生活区用电负荷表 4、负荷计算：aA#配电柜负荷（计算负荷只取有负荷回路计算累加）回路 1#2#塔吊：PJ1=0.631.72=38.04KW 物料提升机：PJ1=0.67.56=27KW QJ1=65.040.88=57.2KVAR 平板振动机、振动棒、施工电梯等：PJ2=0.643=25.8KW QJ2=25.80.88=22.7KVAR 排水泵：PJ=0.821.5=2.4KW QJ=2.40.75=1.8KVAR 镝灯：PJ=0.55（83.5）=15.4KW QJ=15.41.58=23.41KVAR 单台电焊机计算容量根据公式：PN=SN JC cos，式中 PN为计算容量，SN为额定视在功率,JC 为焊机暂截率取 JC=60%，cos为暂截率为 60%的功率因数，取 cos=0.8。则 PN=21 60%0.8=12.94KW 则 3 台焊机容量为 PN，=312.94=38.82 KW 则 PJ5=0.4538.82=17.46KW QJ=17.461.98=34.58KVAR 对焊机：计算容量 PN=SN JC cos=100 400.452=56.92KW 则 PJ6=0.356.92=17.08KW QJ6=1.5217.08=25.96KVAR 所以 A#配套电柜由以上设备容量取同期余数 KP=KQ=0.75 求得：(PJA=KP（PJ1+PJ2+PJ3+PJ4+PJ6）=0.75（38.04+27+25.8+2.4+15.4+17.46 56.92）=0.75183.02=137.26KW QJA=KQ（QJ1+QJ2+QJ3+QJ6）=0.75（91.41+22.7+23.41+59.79+25.96）=0.75165.64=124.23KVAR：B#配电柜（计算同 A#配电柜）PJA=137.26 KW QJA=124.23KVAR 注：生活区 KP、KQ值也取 0.75 则 SJS 总=PJS 总2+QJS 总2 =（PJSA+PJSB）2 +(QJSA+QJSB)2 =(137.26+137.26)2+(124.23+124.23)2 =274.522+248.462 =370.26KVA 370.26 IJS 总=562.7（A）0.658 考虑变压器本身损耗：PB=0.02562.7=11.25KW QB=0.08562.7=45KVAR SB=PB2+PB2=11.252+452=46.38KVA 370.26+46.38 则容量比=83.3%。500KVA 由此可见建设方案提供 500KVA 变压器能满足现场施工工地的总的要求。C根据总计算电流：IJ 总=562.7（A），则选择两条电缆分别供给 A#、B#两配电柜作电源进线。由于变压器至配电间距离100 米，故不考虑线路电压损耗。(1)变压器到 A#柜电缆截面选择（取 Kp=KQq=0.75）：SJA=PJA2+QJA2 =137.2622+124.232 =18840.3+15433 =185.13KVA 185.13 则 IJA=281.3(A)0.38 3 查表选用 YC 型 390+250（允许载流量）一条电缆作为 A#配电柜电源电缆满足要求。(2)变压器到 B#柜电缆截面选择：同 A#柜。(3)配电线路电缆截面选择：采用允许电流法选择。Pe I=Kx 3 V e cos 式中 Kx需用系数。Pe额定线路有功功率 KW Ve额定电压 0.38KV cos功率因数 1配电柜到生活区：取 Kx=1，cos取 0.85 40.2 40.2 I=72(A)3 0.380.85 0.56 查表选 YC 型 316+26（载流量 84A）电缆满足要求。2配电柜到各栋号专用线路：取 Kx=1，cos取 0.7 80 80 I=174(A)3 0.380.7 0.46 查表选 YC 型 370+225（载流量 224A）电缆满足要求。3配电柜到对焊机、钢筋加工场：对焊机 Kx 取 0.5，cos取 0.7，钢筋机 Kx=10，cos=0.7 1000.5 8.5 I=+=108.7+18.5=127.2A 0.46 0.46 查表选 YC 型 335+210（载流量 142A）电缆满足要求。五、配电箱制作和开关箱制作以及箱体设置要求五、配电箱制作和开关箱制作以及箱体设置要求 配电箱制作和开关箱制作以及箱体设置要求：1配电箱内供电回路需满足供电系统要求，按要求设置接地（PE）接零（N）；2箱体厚度为不小于 1.5mm 以上铁皮预订或制作，有防雨功能，有专用锁；3箱体内各电气连接导线按规定分色，并要求符合规范；4配电箱内要具备：总开关、短路开关、过载保护、漏电保护四功能；5箱体、箱门做可靠接地连结；6固定箱架设箱底部距地高度为 1.31.5 米，移动箱为 0.61.5 米，不得安装在外架或挂在脚手架钢管上；7配电箱内根据实际情况，应配有箱内配线系统图和定期检查表；8配电箱用途用量及电缆截面选择根据供电负荷按实际选用。六、防雷保护措施和接地保护六、防雷保护措施和接地保护 1施工机具（井字架、钢筋、外脚手架）防雷按第三类工业建筑构筑物的防雷规定设置防雷装置。2井字架等机具避雷引下线利用机械设备，结构钢架（钢架连接点做好电气连接），避雷针用直径 10-20mm，长 1-2 米园钢，并进行有效的防雷处理。避雷引下线与接地体做可靠连接，接地体利用基础主筋和工程桩钢筋主筋焊接连接，接地电阻小于 10。3钢管外脚手架的防雷接地，采用外架多点（每隔 10 米，转角处作一次接地），每二步架设一组接地与防雷接地体连结。4所有电气设备和金属外壳须做可靠接零保护，接零保护系统在配电线路始端、中端和末端作重复接地，接地体接地电阻不大于 10。七、配电系统安全技术措施七、配电系统安全技术措施 1、采取防雷保护措施；2、采用 TN-S 系统供电，在线路中端、始端、末端处作重复接地；3、在总配和分配采取三级配电三级保护（对焊机为二级保护），配电间内各回路总回漏电开关动作电流为 75MA，区域性分配箱（二级分配箱）作二级漏电开关保护（动作电流 50MA），开关箱和移动照明箱漏电断路器动作电流30MA，在特别潮湿场所漏电保护开关采用 15MA（如厨房）。4、线路、熔断器、漏电断路器额定电流与用电设备相匹配。5、实行“一机、一闸、一漏保”，电箱周围道路保持畅通。6、箱外标明各分路名称，设工作零线和保护零线专用端子排并有标志；7、电箱门锁齐全，并具防雨、防尘措施，电箱门与箱体做可靠电气连接。所有电气设备的金属外壳须做可靠接零保护。八、施工用电安全技术措施八、施工用电安全技术措施 1、由持证（上岗证）专职电工负责，成立施工用电安装维护保养班组。2、建立完整、真实、有效的用电档案，内容包括：1临时用电施工组织设计全部资料；2技术交底资料；3临时用电工程检查验收表。4电器设备测试、检验凭单和调试记录；5接地电阻测试记录；6定期检（复）查记录。电工维修记录 3、配电房及二级配电箱钥匙均由专职电工掌握，施工机械专用开关箱钥匙由该机械专职操作员和电工共同掌握。下班前拉闸、上锁。4、宿舍内严禁使用 100W 以上任何电器。5、移动电箱橡皮电缆长度不超过 30 米，移动用电设备离移动电箱距离不超过 3 米（电焊机设备离移动电箱距离不超过 5 米）。6、危险区域需挂好明显安全标志，在配电间门前及配电箱操作面前不得堆放任何物品，保证道路畅通。7、电气设备的使用和维护：1施工现场所有配电箱应每半月由现场专职电工进行一次检查和维护；2检查、维护配电箱时严禁带电作业；3配电箱盘面上应标明各回路名称，并作分路标记。4严禁使用不符规格的熔丝。九、安全用电组织措施九、安全用电组织措施 1、建立临时用电施工组织设计和安全措施技术档案。2、建立安全检测制度。3、建立技术交底制度。4、建立电气维修制度，专人定期检查、维修并作工作记录。5、建立工程安全检查和评估制度，按 JGJ59-99 建筑施工安全评分标准进行检查评估。6、建立安全用电责任制对临时用电各工程各部位操作监护，分块分机落实到人，并实行奖惩制度。7、建立安全教育和培训制度，严禁无证上岗。8、建立建筑工程竣工后，临时用电拆除制度。十、预防电气火灾措施十、预防电气火灾措施 1、电气操作人员应认真执行规范，正确连接导线，接线柱要压接牢固。2、配电房耐火等级要大于三级，室内配置砂箱，电气用灭火器。3、严禁超载使用电动机，电机周围不得堆放易燃易爆品。4、施工工地禁用各种电炉，使用碘钨灯要与易燃物间保持安全距离（大于30 米），宿舍内灯泡功率不得超过 100W。5、使用焊机要执行用火证制度，并备齐防火设备。6、配电箱、开关箱内保持清洁，严禁有杂物堆入，并有专人清扫。7、严格防火检查制度，建立防火队伍。8、一旦发生电气火灾，应立即拉闸，穿戴绝缘用品，用干粉灭火机或二氧化碳灭火器、干砂灭火。9、确保现场无乱接现象。10、严禁使用金属丝代替熔断丝（保险丝）。十一、施工用电安全人员目录十一、施工用电安全人员目录 1、管理班子成员：责任人：杨大富 成员：杨大富、王春容 2、专职维护保养成员：杨大富、王春容 附电工上岗复印件 十二、附图：十二、附图：1 1、施工临时用电电气平面布置图。2、施工临时用电配电系统图。主 要 元 素 代号 名称 型号 规格 HK1 隔离开关 HR3（外）600A HK2 隔离开关 HR5 100A HK3 隔离开关 HR5 100A HK4 隔离开关 HR5 160A HK5 隔离开关 HR5 160A HK6 隔离开关 HR5 250A FQ1 漏电断路器 DZ15L100/3 100A/75mA FQ2 漏电断路器 DZ15L100/3 100A/75mA FQ3 漏电断路器 DZ15L160/3 160A/75mA FQ4 漏电断路器 DZ15L160/3 160A/75mA FQ5 漏电断路器 DZ20L250/3 250A/75mA 动动 力力 分分 配配 箱箱 主 要 元 素 代号 名 称 型 号 规 格 HK1 隔离开关 HR5 100A HK2 隔离开关 RT32 50A FQ 漏电断路器 DZ15L40/3 或 AB68 40A/50mA 照照 明明 分分 配配 箱箱 主 要 元 素 代号 名 称 型 号 规 格 HK1 隔离开关 HR5 100A HK2 隔离开关 RT18 15A FQ 漏电断路器 DZ15L40/2 或 AB68或 JK 40A/50mA 3、施工临时用电三级配电示意图。下面为附送毕业论文致下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦 xx 老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!感谢这三年来我的朋友以及汽修 0932 班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修 0932 班这个大家庭!最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。致谢词 2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品精品 word 文档可以编辑（本页是封面）文档可以编辑（本页是封面）【最新资料【最新资料 Word 版版 可自由编辑！可自由编辑！】
