钢筋课程讲解（梁）.ppt

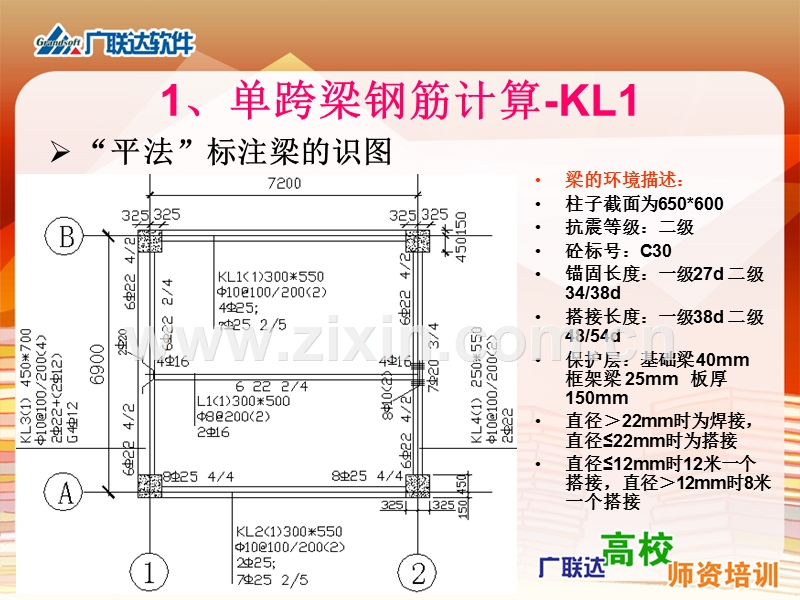

第四章梁钢筋计算,1、单跨梁钢筋计算-KL1,“平法”标注梁的识图,梁的环境描述：柱子截面为650*600抗震等级：二级砼标号：C30锚固长度：一级27d二级34/38d搭接长度：一级38d二级48/54d保护层：基础梁40mm框架梁25mm板厚150mm直径22mm时为焊接，直径22mm时为搭接直径12mm时12米一个搭接，直径12mm时8米一个搭接,通常情况下梁的钢筋有哪些？,上：上部通长筋中：侧面纵向钢筋构造或抗扭下：下部钢筋(通长筋或不通长)左：左支座钢筋中：架立钢筋或跨中钢筋右：右支座钢筋箍筋附加钢筋：吊筋、次梁加筋、加腋钢筋,梁钢筋,图纸标注6B254/2,2根贯通筋,两根第一排负筋,两根第二排负筋,1、单跨梁钢筋计算-KL1,1、上通筋计算03G101-1P54,1、单跨梁钢筋计算-KL1,1、上通筋计算,公式：长度净跨长+左支座锚固+右支座锚固左、右支座锚固长度的取值判断：当hc-保护层(直锚长度)LaE时，取Max(LaE,0.5hc5d)当hc-保护层(直锚长度)LaE时,必须弯锚，算法1：hc-保护层15d算法2：取0.4LaE15d算法3：取Max(LaE,hc-保护层15d)算法4：取Max(LaE,0.4LaE15d),1、单跨梁钢筋计算-KL1,左、右支座锚固长度的取值判断：,50010-2002抗震的节点图P186-189抗震的节点图P306-307非抗震的节点图P137-141,03G101-1P54,1、单跨梁钢筋计算-KL1,左、右支座锚固长度的取值判断：,左、右支座锚固长度的取值判断：当hc-保护层(直锚长度)LaE时，取Max(LaE,0.5hc5d)当hc-保护层(直锚长度)LaE时,必须弯锚，算法1：hc-保护层15d,1、单跨梁钢筋计算-KL1,下部通长钢筋计算,长度=净跨长+左支座锚固+右支座锚固,左、右支座锚固同上,1、单跨梁钢筋计算-KL1,箍筋长度计算,箍筋长度计算,长度=(梁宽b-保护层*2+d*2)*2+(梁高h-保护层*2+d*2)*2+1.9d*2+max(10d,75mm)*2,1、单跨梁钢筋计算-KL1,箍筋根数计算03G101-1P62、63,根数=(左加密区长度-50)/加密间距+1)+(非加密区长度/非加密间距-1)+(右加密区长度-50)/加密间距+1）,练习,1、请用手工计算KL1的钢筋2、用软件计算并核对工程量3、总结你所遇到的问题,软件重点功能,1、编辑梁原位标注2、原位标注3、设置梁靠柱边4、梁的“节点设置”5、智能查错：合法性检查F5,2、单跨梁钢筋计算-KL2,KL2钢筋构造,2、单跨梁钢筋计算-KL2,左、右支座负筋的计算,第一排长度=左或右支座锚固+净跨长/3第二排长度=左或右支座锚固+净跨长/4,练习,1、请用手工计算KL2的支座负筋2、用软件计算并核对工程量,3、单跨梁钢筋计算-KL3,KL3钢筋构造,3、单跨梁钢筋计算-KL3,多肢箍的计算,箍筋2的计算方式与柱箍筋的计算方式相同,3、单跨梁钢筋计算-KL3,架立筋的计算,架立筋长度=净跨长-净跨长/3*2150*2,注：当梁的上部既有通长筋又有架立筋时，其中架立筋的搭接长度为150,3、单跨梁钢筋计算-KL3,侧面纵向构造或抗扭钢筋的计算03G101-1P24、62,构造筋长度=净跨长+2*15d抗扭筋长度=净跨长+2*锚固长度（同框架梁下部纵筋）,3、单跨梁钢筋计算-KL3,拉筋的计算03G101-1P35、62,拉筋直径取值：梁宽350取6mm，350取8mm拉筋长度=梁宽-2*保护+2*1.9d+2*max(10d,75mm)+2d拉筋根数=(净跨长-50*2)/非加密间距*2+1)*排数,3、单跨梁钢筋计算-KL3,吊筋的计算03G101-1P62,吊筋夹角取值：梁高800取45度，800取60度吊筋长度=次梁宽+2*50+2*(梁高-2保护层)/正弦45度（60度）+2*20d,练习,1、请用手工计算KL3的支座箍筋、架立筋、构造筋、拉筋、吊筋2、用软件计算并核对工程量,4、单跨梁钢筋计算-KL4,附加箍筋的计算03G101-1P62,该区域梁正常箍筋或加密区箍筋照设,练习,1、请用手工计算KL4的附加箍筋2、用软件计算并核对工程量,4、单跨梁钢筋计算-L1,非框架梁端支座锚固长度的计算03G101-1P65,上部钢筋锚固同框架梁下部钢筋锚固取12d(La用于弧形梁),非框架梁端支座负筋长度计算,端支座负筋长度=左支座锚固+净跨长/5,练习,1、请用手工计算L1的箍筋、支座负筋和下部钢筋2、用软件计算并核对工程量,5、双跨梁钢筋构造,5、双跨梁钢筋计算-KL1,KL1中间支座负筋长度计算,第一排长度=2*max(第一跨,第二跨)净跨长/3+支座宽第二排长度=2*max(第一跨,第二跨)净跨长/4+支座宽,5、双跨梁钢筋计算-KL1,KL1中间支座下部钢筋长度计算,中间支座下部筋锚固长度=max(0.5hc+5d,LaE),练习,1、请用手工计算KL1的支座负筋和下部钢筋2、用软件计算并核对工程量3、总结你所遇到的问题,6、双跨梁钢筋计算-KL203G101-1P61,KL2中间支座下变截面构造,1跨右支座下部筋锚固长度同端支座2跨左支座下部筋锚固长度LaE,7、双跨梁钢筋计算-KL303G101-1P61,KL3中间支座上变截面构造,1跨右支座负筋锚固长度同端支座2跨左支座负筋锚固长度LaE,练习,1、请用手工计算KL2、KL3的中间支座钢筋2、用软件计算并核对工程量,8、多跨梁钢筋计算,多跨梁钢筋构造,8、多跨梁钢筋计算-KL1,多跨梁钢筋构造,练习,1、请用手工计算KL1的钢筋2、用软件计算并核对工程量,9、多跨梁钢筋计算-KL2,局部贯通钢筋处理1,与KL1相比较在第三跨增加了跨中钢筋,10、多跨梁钢筋计算-KL3,局部贯通钢筋处理2,与KL2相比较在第一跨增加了跨中钢筋,11、悬挑梁钢筋计算,单面悬挑梁表示方法,11、悬挑梁钢筋计算,单面悬挑梁钢筋构造03G101-1P66,当L4/HB时不将端部弯下,11、悬挑梁钢筋计算,单面悬挑梁钢筋在软件中的型号,练习,1、请用手工计算单悬臂梁的钢筋2、用软件计算并核对工程量,12、屋面框架梁钢筋计算,屋面框架梁的平法标注,12、屋面框架梁钢筋计算,屋面框架梁纵向钢筋构造43,12、屋面框架梁钢筋计算,屋面框架梁配筋构造图03G101-P43、55、56,构造屋面框架梁纵向钢筋构造（一）,构造屋面框架梁纵向钢筋构造（二）,12、屋面框架梁钢筋计算,屋面框架梁箍筋构造,练习,1、请用手工计算WKL1的端支座钢筋2、用软件计算并核对工程量,软件重点功能,1、自动按名称识别梁类型2、属性自动记忆功能3、添加、删除支座4、应用到其它同名称梁5、梁跨格式刷、梁跨数据刷6、分层梁,小结,计算梁钢筋时需要注意那些问题？你在应用软件计算梁钢筋时的心得？,
