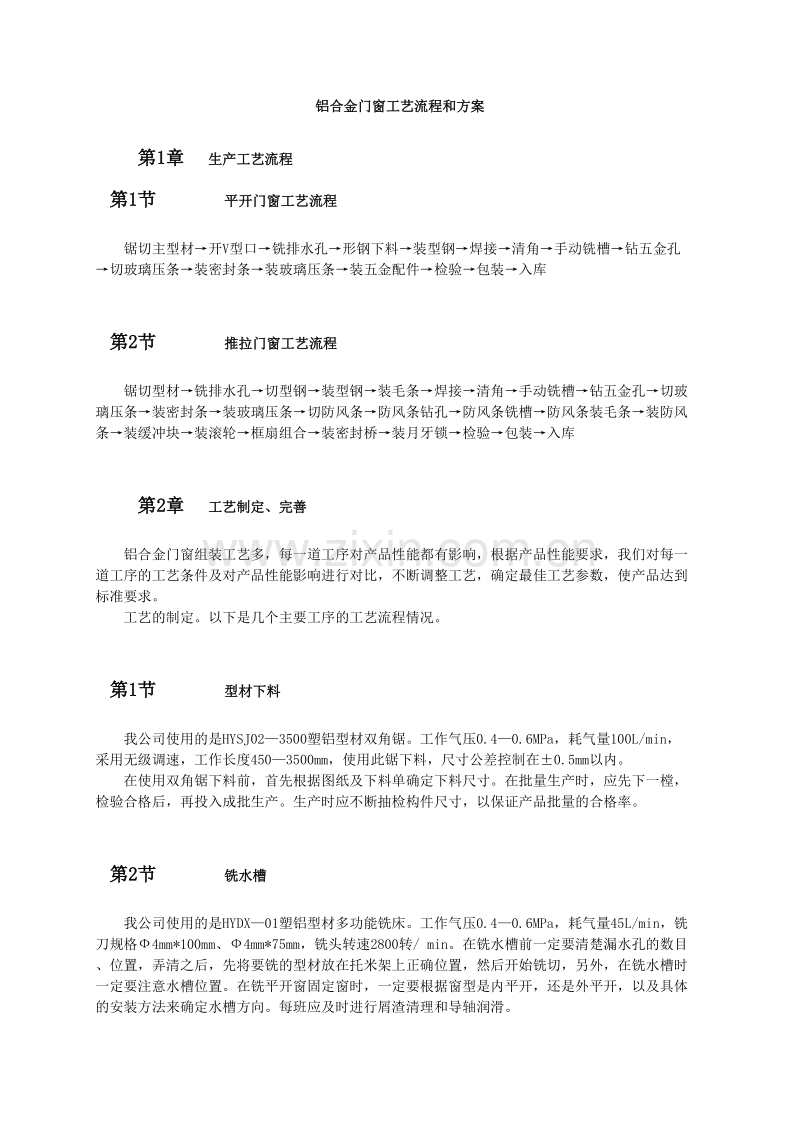

铝合金门窗工艺流程和方案第1章 生产工艺流程第1节 平开门窗工艺流程锯切主型材开V型口铣排水孔形钢下料装型钢焊接清角手动铣槽钻五金孔切玻璃压条装密封条装玻璃压条装五金配件检验包装入库第2节 推拉门窗工艺流程锯切型材铣排水孔切型钢装型钢装毛条焊接清角手动铣槽钻五金孔切玻璃压条装密封条装玻璃压条切防风条防风条钻孔防风条铣槽防风条装毛条装防风条装缓冲块装滚轮框扇组合装密封桥装月牙锁检验包装入库第2章 工艺制定、完善铝合金门窗组装工艺多，每一道工序对产品性能都有影响，根据产品性能要求，我们对每一道工序的工艺条件及对产品性能影响进行对比，不断调整工艺，确定最佳工艺参数，使产品达到标准要求。工艺的制定。以下是几个主要工序的工艺流程情况。第1节 型材下料我公司使用的是HYSJ023500塑铝型材双角锯。工作气压0.40.6MPa，耗气量100L/min，采用无级调速，工作长度4503500mm，使用此锯下料，尺寸公差控制在0.5mm以内。在使用双角锯下料前，首先根据图纸及下料单确定下料尺寸。在批量生产时，应先下一樘，检验合格后，再投入成批生产。生产时应不断抽检构件尺寸，以保证产品批量的合格率。第2节 铣水槽我公司使用的是HYDX01塑铝型材多功能铣床。工作气压0.40.6MPa，耗气量45L/min，铣刀规格4mm*100mm、4mm*75mm，铣头转速2800转/ min。在铣水槽前一定要清楚漏水孔的数目、位置，弄清之后，先将要铣的型材放在托米架上正确位置，然后开始铣切，另外，在铣水槽时一定要注意水槽位置。在铣平开窗固定窗时，一定要根据窗型是内平开，还是外平开，以及具体的安装方法来确定水槽方向。每班应及时进行屑渣清理和导轴润滑。第3节 开V型口V型切割锯用于铝合金型材90V形槽的下料，适用于料宽120 mm，长度1800 mm。我公司使用的是HYVJ0165V型锯，工作气压0.40.6MPa，耗气量80L/min，切割深度ma*70，锯片规格300*30，锯片转速2800r/ min，进刀速度：无级调速。首先应根据V口深度来调整升降台紧定手柄，再摇动至所需位置，夹紧手柄，同样根据V口位置来确定水平定位尺寸。第4节 焊接这是一道很重要的工作。我厂使用的是HYSH（2+2）1303500型铝合金门窗四角焊机。通过焊接，我们根据型材的特点，了解到影响焊接强度的主要因素是熔接温度，夹紧压力，加热时间，保压时间。焊温过高，影响焊后表面，型材易分解产生有毒气体；过低，易出现虚焊。夹紧力必须达到一定的压力值，使型材断面充分贴合，否则影响焊缝熔结强度。通过反处长试验，我们确定了最佳加热时间，保压时间。保压时间根据前三个因素而定，达到合适的时间即可。不同的工艺条件下，按标准测试其焊角强度，选择最佳工艺条件。这样，我们即确定焊接的工艺参数：焊接温度240251，夹紧力0.50.6 MPa，加热时间2030S，保压时间3040S，这种参数下测试焊角强度最佳。在焊接中还应及时检查边框垂直度、对角尺寸误差等，如有不妥，应及时调整焊机。第5节 角强度实验机用检测铝合金力学性能及测量门窗隅部位的断裂强度，以便更好的控制焊接质量。第6节 清角缝在清角采用HYSQ120I、SYSQ90型单面手提清角机和HYSQN、HYSQW内外清角机，并配备专用空压机，以提高工效及角缝清理质量。该设备工作气压0.40.6MPa，耗气量25L/min、0.3m3/min，铣刀转速18000r/ min。对于焊朋中梃的铝合金门窗，采用HYSQ120I型角缝清理机清角。第7节 玻璃压条切割锯我公司使用的是HYBJW26玻璃压条锯，工作气压0.40.6MPa，耗气量45L/min，锯片转速2800转/ min，加工长度范围1201800mm。在切割玻璃压条时，应控制玻璃压条下料尺寸在0.5mm以内。拐角处的安装间隙控制在0.5mm以内。另外在切割较短的压条时，由于不能利用定位尺寸直接定位测量，所以应用钢尺配合使用。第8节 组装在给固定框、扇上橡皮条时，我们特制了专用滚轮。在转角处，应适当使橡皮条有效的嵌入凹槽中。还应考虑橡皮条的收缩性，适量留有一定余量。在安装铝滑条时，应先量准尺寸，再下好铝条，然后用尼龙锤轻轻将铝滑条均匀地敲入槽中。在安装玻璃压条时，本着先短后长的安装顺序来安装。为了防止敲碎玻璃，以及使框、扇转角处出现裂纹，敲击时，应用力适度。在安装五金件时，按标准确定五金件的位置及数目，不漏装。最后，还应再检查一遍。第3章 工艺监督我公司根据产品的生产情况制定了产品工艺，工艺品操作规程，根据标准化编制要求，工艺文件已齐全，能指导产品生产与检测。设备的可靠性与工艺的合理性目前门窗生产组装线国内比较先进，我公司购置一整套门窗组装线，调和性级可靠，根据该套设备制定的工艺完全能指导生产。检测及设备根据JGJ/T301894规定，对以下项目检测。角强度，角强度实验机检测。增强型钢，卡尺检测。开关力，弹簧称检测。尺寸，卷尺检测。装配间隙，塞尺。第4章 工艺素质与检验人员对生产及产品检测人员，采取应知应会和短期培训，现已能熟悉生产工艺要求，对设备的动作熟悉且能正确操作生产设备，检测人员能掌握产品的各项项目，熟练使用设备。目前制订的工艺规程、工艺装备、检测手段等，能够正确指导生产，并且能够生产合格的产品。第5章 铝合金门窗安装注意事项：1、铝合金门窗制作材质规格尺寸须符合规范要求，所有配件、五金均须得到业主及监理认可后方可采用。2、所有铝合金门窗加工都要安排在专业厂家进行。3、铝合金门窗安装时，根据实际加工尺寸，在外墙面用经纬仪打出窗框安装边线，并在各层窗口做好标识，使上下层垂直，对误差较大的窗框提前进行修补。4、铝合金门窗安装固定采用顶部及侧部用塑料膨胀管间距400固定，下部用铁件射钉枪固定。严禁在砖砌体上使用射钉。5、铝合金门窗框未装时不得打开塑料包装，必须待窗口腻子完成后再打开，以保证水泥浆不接触铝合金，免遭腐蚀。6、外墙铝合金门窗框四周必须与墙体抹灰层之间留有间隙，抹灰层不得直接覆盖窗框，内口用发泡剂塞口，确保外框与洞口弹性连接，外口用水泥砂浆抹压密实，窗框下口缝隙控制在10MM，上口及两侧缝隙为5MM。
