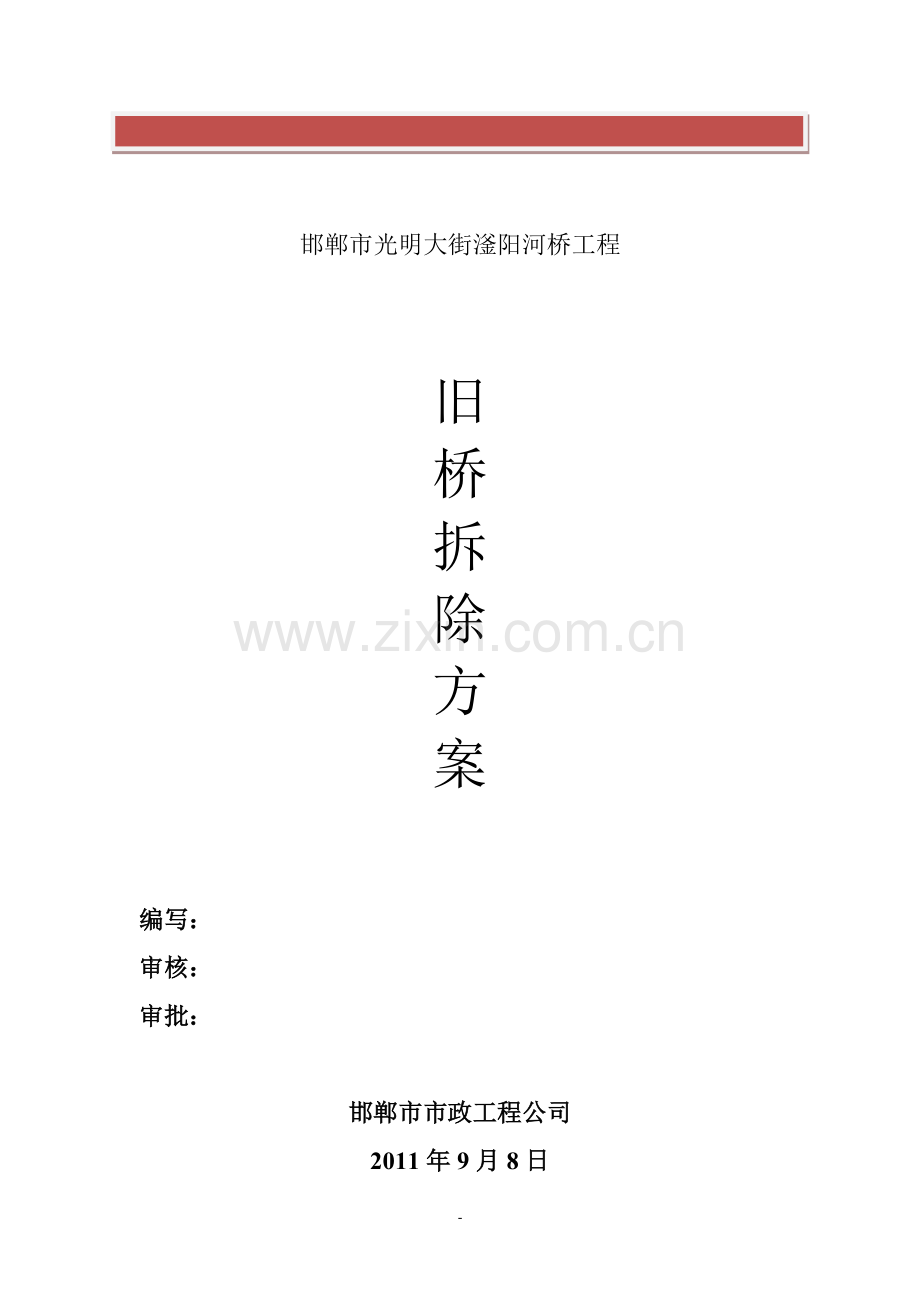

最新资料，word文档，可以自由编辑！精品文档下载 【本页是封面，下载后可以删除!】邯郸市光明大街滏阳河桥工程旧桥拆除方案编写：审核：审批：邯郸市市政工程公司2011年9月8日一、工程概况光明大街滏阳河老桥位于光明南大街，该桥上跨滏阳河河道，是邯郸市一条重要通道。老桥上部结构为上承式拱桥，桥面为钢筋混凝土铺装，桥面宽度为20.0米。老桥桥位处水面宽度为17米，最大水深为2.7米。老桥始建于上世纪70年代，经过三十多年运营，多处已出现病害。主要病害表现在:1、全桥部分承重杆系结构单元出现混凝土碳化剥落、钢筋外露锈蚀等现象；2、大桥接线路面出现纵向裂缝，局部地段发生沉降；3、桥梁上部单元结构出现混凝土碳化剥落现象。为进行新桥施工，根据要求必须首先把老桥拆除，然后再施工新桥。在老桥拆除和新建新桥施工期间为保证老桥拆除及后期桥梁施工顺利进行，在拆除老桥前必须先修筑一条施工便道。根据现场实际情况我项目部将临时通行便道设置在距离老拱桥8米的河道上。同时，修筑便道为后期施工新泥溪大桥施工起到非常重要的作用，为后期施工提供一个非常好的作业平台，因此，施工便道的质量一定要重视。二、 老桥拆除施工方案1、老桥拆除施工工期机械进场施工准备： 1天桥面破碎及栏杆拆除： 2天主桥拆除： 5天残骸清运及便道加固维修： 3天2、交通管制及疏导项目部分别在道路的两端设置交通警示灯，以对进入施工区域内的车辆进行交通引导及警示。在施工区域封闭的彩钢板围墙的外侧设置交通禁行标志，粘贴交通禁行标志和反光条。3、施工作业区围护封闭光明大街滏阳河桥施工期间将全封闭施工。4、老桥拆除施工方案比较国内类似拱桥的拆除方案，结合老桥结构特点，我部拟采用机凿法施工。但机凿法施工必须满足以下几个条件：桥下容许塌落，老桥下河道无通航需求，且目前处于少水季节，无重大洪水隐患；塌落引起的震动不致对周边环境造成安全及严重噪音影响; 桥梁坍塌不会影响桥台稳定; 桥梁跨径及拱肋断面较小，破碎锤可以轻易凿断拱肋。施工步骤如下:交通封闭 平衡拆除栏杆和桥面混凝土 北侧桥台用破碎锤依次凿断腹拱和拱脚 继续凿断南侧拱脚，依次达到整桥全部坍人桥下的目的。实际拆除时，按设想整体坍塌，拱肋断裂成段状(部分钢筋暴露)，长度大多在1.5-4 m;拱波波顶折断，沿拱肋的纵向折断成长短不一的大块(最长3m左右)，达到了能使用机械清理残骸的目的。整个坍塌过程比较平稳，没有对周边造成任何影响。最后，利用长臂式履带挖掘机在两端道路上对塌落下来的残骸进行清除，用挖机或装载机将破碎出的混凝土装车运至指定的弃土场。如塌落下来的钢筋砼、石料可利用在便道上进行维修加固。5、现场协调及组织安排现场负责人： 周前林、梁运章技术负责人： 马保民现场施工员： 杨海林安全负责人： 郑瑞强6、老桥拆除机械配置液压机械破碎机： 2台挖 掘 机： 1台自 卸 汽 车： 4台装 载 机： 1台五、老桥拆除施工安全专项组织措施1、安全领导小组组 长： 周前林组 员： 梁运章、杨海林、马保民、郑瑞强、胡志强2、安全施工围护方案2.1.老桥及两端各200m范围在光明大街渚河路、水厂路两端进出口处开始对施工区域进行封闭施工，横向将光明大街用彩钢板封闭，封闭宽度与老路路宽相同。2.2.老桥两侧各30m河道范围在老桥两侧各30m的河道处的水边用钢管搭设横河道的围挡至河岸边，并用安全网进行围护，设置醒目的禁止行人进入施工区域的标志、标牌。安排专人进行施工区域内的河道看护。3、施工安全组织措施3.1.施工机械对进场的施工机械进行检查验收，以核实机械的性能、数量是否能够满足施工需求。每天检查施工机械的运转情况是否正常，并做好机械运转检查记录。3.2.施工人员对参与施工的项目部人员和作业队人员进行施工前的施工方案和施工安全进行交底，使现场作业的每一名工人明白自己所负责的工作范围、工作职责、施工方法、安全防护及施工中突发事件的自我保护。3.3.施工安全注意事项桥梁拆除作业安全风险较大，必须制定科学、合理的安全保障措施，贯彻“安全第一，预防为主”的方针，做好预控。1)选择专业拆除施工队伍，成立老桥拆除安全领导小组和安全保证体系，明确各级安全管理人员职责，指定有丰富经验的专职安全员。2)拆除施工前，对拆除施工人员进行安全技术措施和操作规范交底，详细告知桥梁拆除施工技术方案、安全操作规程和安全注意事项，施工过程中可能遇到的危险因素，以及遇到危险情况的应急处理方法等内容。3)老桥拆除施工中，封闭老桥行车，过往车辆绕行中华大街和滏河大街，在桥梁两侧设置施工标志、行车标识和安全警告标识，在老桥两侧没置混凝土柱栏和围栏，阻止非拆桥作业人员和车辆进入拆桥施工现场。4)拆除作业人员佩戴安全帽，高处作业系好安全带，站立平稳，严格按拆除作业程序进行。5)作业时要注意以下细节：拆除施工前仔细检查施工机具，确认性能良好。用破碎锤拆除时，破碎锤锤必须安装牢固。6)拆除作业区域下方严禁人员逗留或进行其他作业。7)项目部安全领导小组主要成员和专职安全员在现场随时检查安全隐患和违规操作行为，发现问题及时指出并勒令整改。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】-
