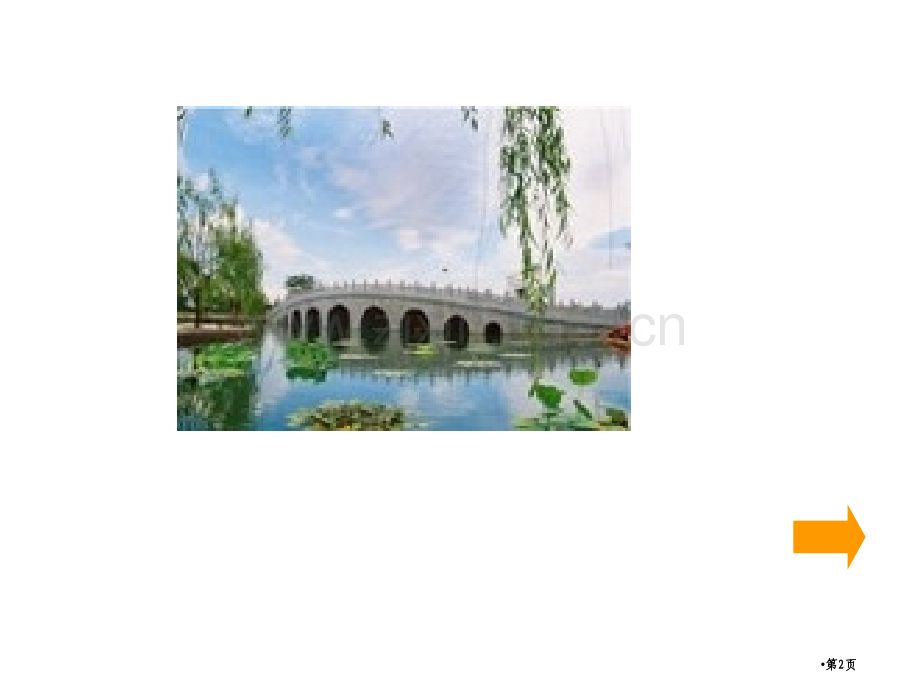

六年级六年级讲课人:吴江平12月19日第第1 1页页第第2 2页页桥形状和结构桥形状和结构桥梁是与河流桥梁是与河流,山川山川,海峡海峡.湖泊沼泽或交湖泊沼泽或交通带等横交通带等横交.并在其下方留出空间而建并在其下方留出空间而建造实用通道造实用通道.以及支撑此以通道结构物以及支撑此以通道结构物总称总称.第第3 3页页第第4 4页页桥结构桥结构桥梁普通讲由上部结构、下部结构和从属结构物组成,上部指主要承重结构和桥面系;下部结构包含桥台,桥墩和基础;从属结构物则指桥头搭板、锥形护坡、导流工程等。第第5 5页页桥种类桥种类按照桥不一样结构，按照桥不一样结构，可分为四大类型：可分为四大类型：拱桥、梁桥、拉索拱桥、梁桥、拉索桥、浮桥。桥、浮桥。按使用性可分为：按使用性可分为：公路桥、公铁两用公路桥、公铁两用桥、人行桥、机耕桥、人行桥、机耕桥、过水桥等。桥、过水桥等。按跨径大小和多跨按跨径大小和多跨总长分为小桥、中总长分为小桥、中桥、大桥、特大桥。桥、大桥、特大桥。第第6 6页页你知道哪些国家桥？你知道哪些国家桥？第第7 7页页经过试验，谈谈拱桥优点和缺点经过试验，谈谈拱桥优点和缺点第第8 8页页拱桥主要优点、缺点拱桥主要优点、缺点拱桥主要优点是拱桥主要优点是：跨越能力较大；跨越能力较大；能充分做到就地取材，与能充分做到就地取材，与钢桥和钢筋混凝土梁式桥相比，能够节约大量钢材和水泥；钢桥和钢筋混凝土梁式桥相比，能够节约大量钢材和水泥；耐耐久性好，养护费用少；久性好，养护费用少；外型美观；外型美观；结构较简单，尤其是圬工结构较简单，尤其是圬工拱桥，技术轻易被掌握，有利于广泛采取。拱桥，技术轻易被掌握，有利于广泛采取。拱桥主要缺点是拱桥主要缺点是：自重较大，对应水平推力也较大，缺点增加自重较大，对应水平推力也较大，缺点增加了下部结构工程量，当采取无铰拱时，对地基条件要求较高；了下部结构工程量，当采取无铰拱时，对地基条件要求较高；拱桥尤其是圬工拱桥，普通都采取在支架上施工方法修建，伴随拱桥尤其是圬工拱桥，普通都采取在支架上施工方法修建，伴随跨径和桥高增大，支架或其它辅助设备费用大大增加，从而增加跨径和桥高增大，支架或其它辅助设备费用大大增加，从而增加了拱桥施工难度，提升了拱桥总造价；了拱桥施工难度，提升了拱桥总造价；因为拱桥水平推力较大，因为拱桥水平推力较大，在连续多孔大、中桥梁中，为预防一孔破坏而影响全桥安全，需在连续多孔大、中桥梁中，为预防一孔破坏而影响全桥安全，需要采取较复杂技术办法，比如设置单向推力墩，也会增加造价；要采取较复杂技术办法，比如设置单向推力墩，也会增加造价；与梁式桥相比，上承式拱桥建筑高度较高，当用于城市立交及与梁式桥相比，上承式拱桥建筑高度较高，当用于城市立交及平原地域桥梁时，因桥面标高提升，而使两岸接线工程量增大，平原地域桥梁时，因桥面标高提升，而使两岸接线工程量增大，既增加造价又对行车不利。所以也使拱桥使用受到一定地限制。既增加造价又对行车不利。所以也使拱桥使用受到一定地限制。第第9 9页页第第1010页页
