屋面及楼板渗漏修补方案.doc

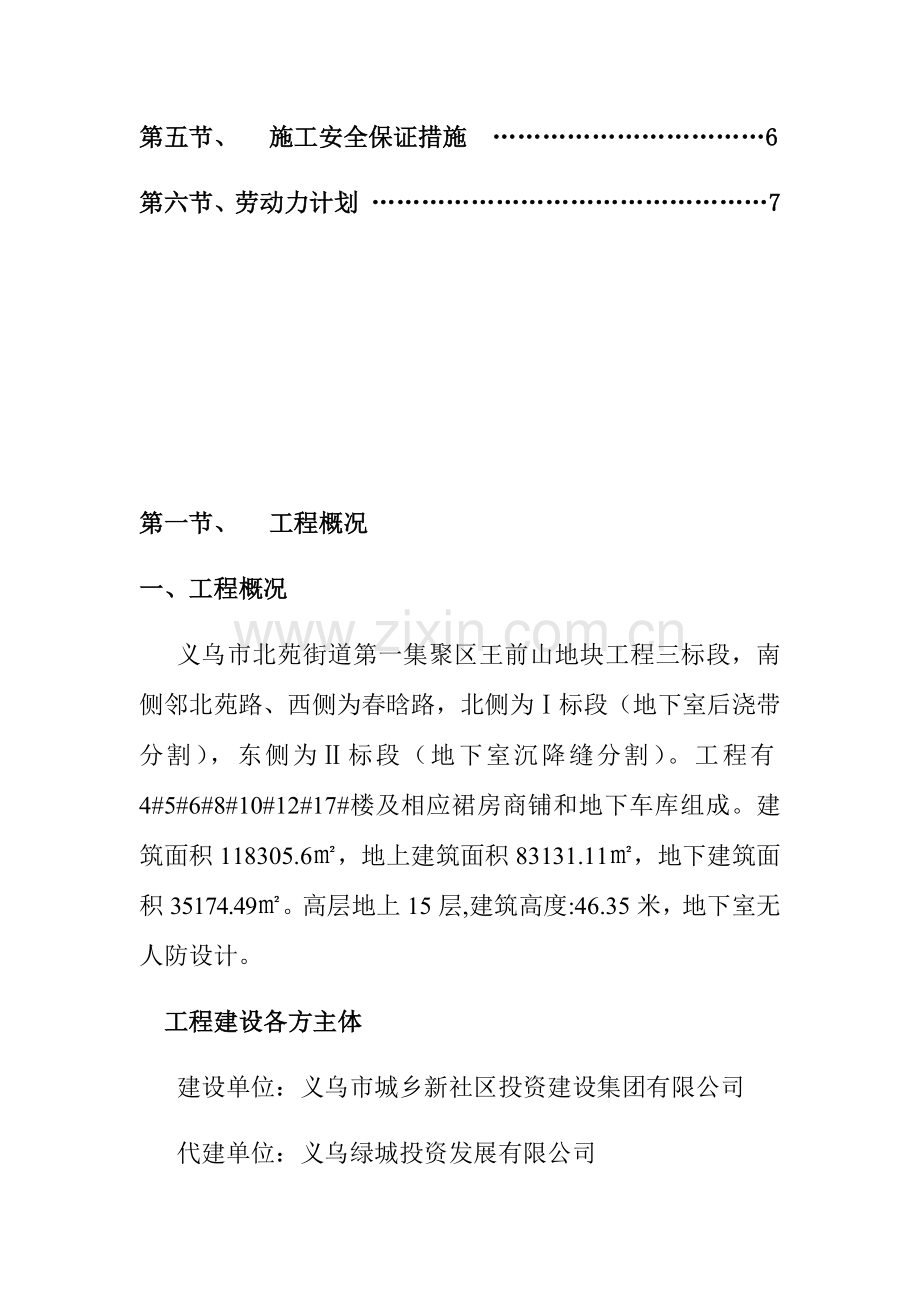

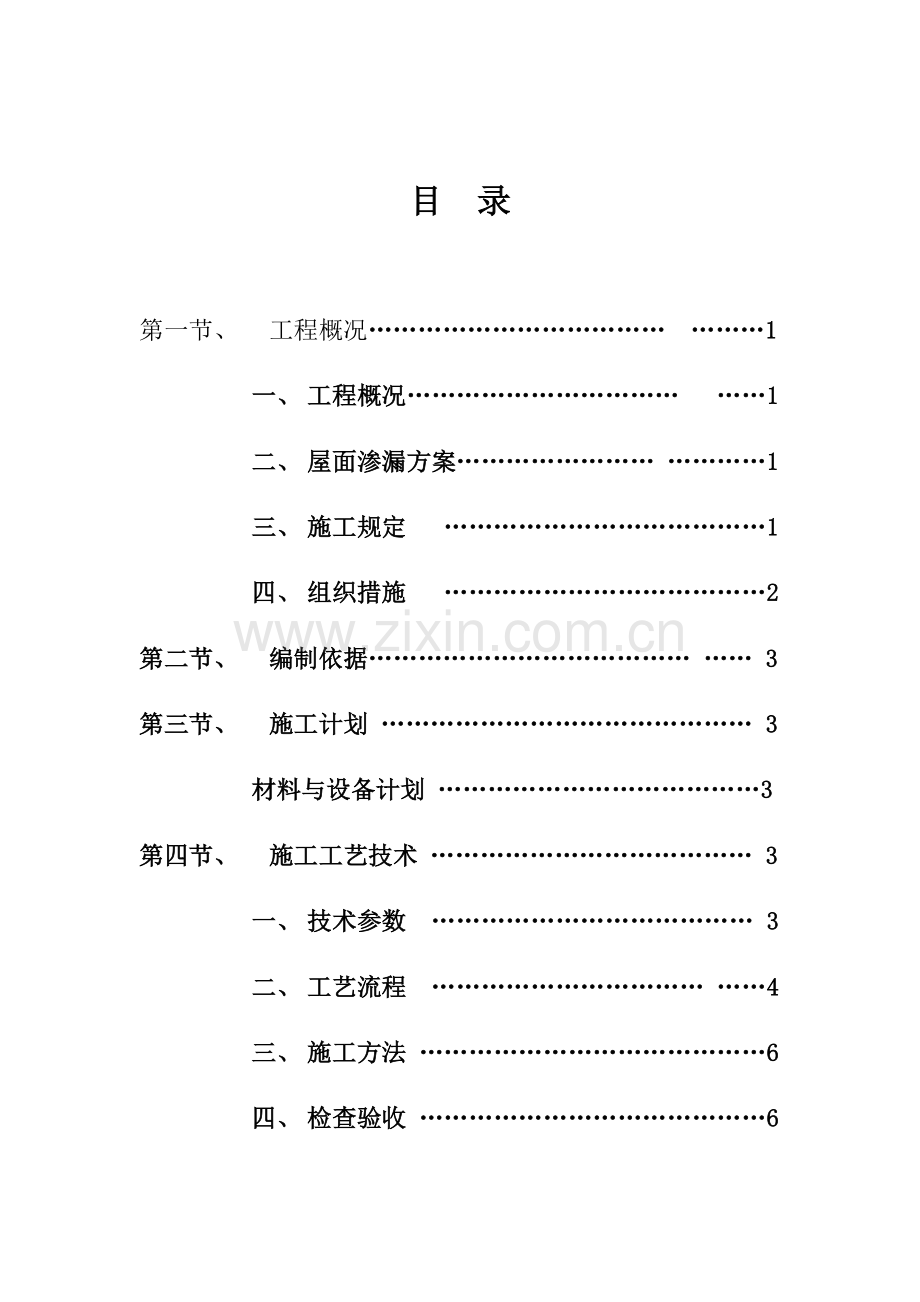

目 录第一节、 工程概况 1一、 工程概况 1二、 屋面渗漏方案 1三、 施工规定 1四、 组织措施 2第二节、 编制依据 3第三节、 施工计划 3材料与设备计划 3第四节、 施工工艺技术 3一、 技术参数 3二、 工艺流程 4三、 施工方法 6四、 检查验收 6第五节、 施工安全保证措施 6第六节、劳动力计划 7 第一节、 工程概况一、工程概况义乌市北苑街道第一集聚区王前山地块工程三标段，南侧邻北苑路、西侧为春晗路，北侧为标段（地下室后浇带分割），东侧为标段（地下室沉降缝分割）。工程有4#5#6#8#10#12#17#楼及相应裙房商铺和地下车库组成。建筑面积118305.6，地上建筑面积83131.11，地下建筑面积35174.49。高层地上15层,建筑高度:46.35米，地下室无人防设计。工程建设各方主体建设单位：义乌市城乡新社区投资建设集团有限公司代建单位：义乌绿城投资发展有限公司设计单位：浙江绿城东方建筑设计有限公司监理单位：义乌市建安建设工程监理有限公司施工单位：浙江恒誉建设有限公司二、屋面渗漏修补方案本工程屋面结构是C30混凝土，除4#楼和商铺屋面外，其余几幢屋面都留有后浇带，后浇带混凝土的浇筑时间是在3月份。后浇带模板拆除后，按照规定把屋面落水孔先进行临时封堵。采用工地的施工用水进行屋面蓄水，高度达成200mm后保持24小时。对屋面的板底所有检查一遍，假如发现局部有渗水现象，做好标记。根据房屋结构和现场实际情况拟采用高压灌浆液堵漏。 高压灌浆堵漏就是运用高压灌浆机，将水溶性聚氨酯化学灌浆材料注入混凝土裂缝隙中，当浆液碰到混凝土裂缝中的水分会迅速分散、乳化、膨胀、固结，这样固结的弹性体填充混凝土所有裂缝，将水流完全地堵塞在混凝土结构体之外，以达成止水漏的目的。三、施工规定1.裂缝堵漏力求做到防水止漏效果良好，造价经济合理。2.堵漏施工过程中要符合相关施工环境。操作施工必须是防水专业人员。3.选用材料时，要做到有针对性，便于施工操作四、组织措施1.安全网络1制定项目安全技术措施和分项工程安全施工方案2解决施工中的不安全技术问题技术负责1监督施工全过程的安全生产，纠正违章2项目全员活动和安全教育3监督劳保用品和使用安全负责项目经理1保证项目使用的各类机械安全运营2解决施工中的用电的不安全行为机械、用电负责1消除火灾隐患2负责现场消防管理工作消防负责2.堵漏施工作业需严格执行该专项施工方案第二节、编制依据 1.地下工程防水技术规范（GB50108-2023） 2.地下防水工程质量验收规范（GB50208-2023）3.土建注浆施工与效果检测4.建筑工程施工质量验收统一标准（GB50300-2023）5.施工现场临时用电安全技术规程（JGJ46-2023）； 6. 建筑施工高处作业安全技术规范（JGJ80-91）；7. 技术工程安全生产管理条例国务院令第393号；8. 现场实际勘查资料第三节、施工计划材料与设备计划1. 施工机械采用高压注浆机，其性能应符合土建注浆施工与效果检测的相关规定2. 注浆液进场后须密封存放于5以上的阴凉干燥处；产品贮存期6个月。第四节、施工工艺技术一、 技术参数1. 使用规定（1）电压：220v (2)功率：560w （3）最大流量：1.8L/min 2.集资额压力标示 安全压力：06000PSI（0400kg/cm2） 警戒压力：60008000PSI(40055kg/cm2) 极限压力：PSI(550700kg/cm2)高压灌注机是一部机身仅重8kg，携带省力且具有超高压力，施工快速的结构灌注专业防水堵漏新型机种。它彻底解决了依赖传统手压气源作动力及携带笨重机械的不便；结构设计科学简易，不需要特殊训练即可操作施工或维修.其运用机械的动力，可在36秒内提高至4500psi(300kg/cm2)以上工作压力，将液体的止水剂注入0.01mm以上的细微裂缝中，施工效率较传统技术快3倍同时防水止漏效果更为持久有效。二、 工艺流程人员及设备进场技术安全交底检查漏点钻孔布嘴浆液配制注浆封孔检查漏点清理基层渗透型防水材料施工养护质量检查验收三、 施工方法 注浆施工 钻孔：在裂缝相应位置处，按照10cm或15cm间距用风钻打孔，孔的分布视裂缝情况而定，直径以注浆管外径为准。打孔时风钻杆与基层面的角度以90度为宜。打完用清水清洗干净。 布嘴：注浆嘴距离应根据裂缝大小，结构形状而定。若裂缝纵横交错，在交叉处应设立灌浆嘴。 封闭：布嘴后，在裂缝处和注浆管根处使用速凝堵漏灵进行封闭，规定抹平赶光。 密封灌浆嘴：目的是防止浆液外漏，提高灌浆压力，使浆液能压入裂缝深部，以保证灌浆质量。密封材料应根据其干湿限度选用快速堵漏材料“堵漏灵”密封。 浆液凝结时间可通过改变组成材料用量加以调整。为此需先进行试配，以拟定组成材料用量。每次配浆量不易过多，要做到随配随用。 压水实验，封闭后，用水进行实验，观测封闭有没有漏水的现象，如没有就可以进行下道工序的施工 注浆：按配方配置浆液（注意配好后避免与水接触）。用与压水实验相同的方法灌入裂缝，控制压力一般为0.8MPa，灌浆时要从一侧依次到另一端。假如渗漏水部位渗漏水量不大，应采用双泵注浆，一泵注水，一泵注浆，二泵通过三通接头汇集至一根注浆管后进入裂缝。由于浆液进入裂缝，只能在有水的情况下才干产生反映固结阻止渗水流出。假如只用单浆注浆，在渗水量很小的情况下，浆液无法在短时间内与大量水进行化学反映生成固结体，所以施工时一定要采用双泵注浆。 封孔：待浆液完全固结后，观测没有渗漏水的现象后，将注浆部位用堵漏灵封平。注意事项1.注浆前应对注浆系统进行全面的检查，注浆阀、管、及压力表等器件的接头部位一定要牢固，阀头一定要拧紧，不能引起爆管或串浆事故。2.注浆时应密切注意压力表、流量、时间等参数，力求一次成功，对注浆量大的部位可采用间歇注浆方法。3.注浆时在裂缝处也许会出现漏浆、冒浆现象，这种现象属于封闭不严所致，应停止注浆，封闭严密后再继续。4.注浆时有时压力忽然上升，这种压力是假压力，是由于局部管路或部位暂时堵塞所致，随着更高压力的进入堵塞物会被冲开，压力会下降，这属于正常现象。5.注浆时一定要注意保持通风良好，施工现场应远离火源，严禁吸烟，防止火灾发生。四、检查验收注浆堵漏施工完毕后，屋面各部位加强平常巡视检查，特别是连续多天大雨后，如有新出现的漏点，及时标记，进行因素分析后堵漏，保证屋面结构无渗漏。第五节、施工安全保证措施(一)、安全措施：1、建立健全各种岗位责任制，严格执行现场交接制度。2、注浆泵及高压管路必须验试运转，确认机械性能和各种阀门管路，压力表完好后，方准施工。3、每次注浆前，要认真检查安全阀、压力表的灵敏度，并调整到规定注浆压力位置。4、安装高压管路和注浆针头各部件时，各丝扣的联接必须拧紧，保证联接完好。 5、注浆时不得随意停水停电，必要时要事先告知，待注浆完毕并冲洗后方可停水停电。6、注浆施工期间，必须有专门机电修理工，以便出现机械和电器故障时能及时解决。7、注浆现场操作人员必须配制安全帽、防护眼镜、口罩和手套等劳保用品，方可进行注浆施工。第六节、 劳动力计划为保证工程进度需要，同时根据本工程专业的施工特性和堵漏的工程量，拟定本工程堵漏作业按下表配制人力资源，操作工人均由上岗作业证书。序 号现 场 分 工人 数 1布孔1人2钻机就位1人3钻孔1人4配浆1人5注浆2人6封孔2人7后勤管理2人
