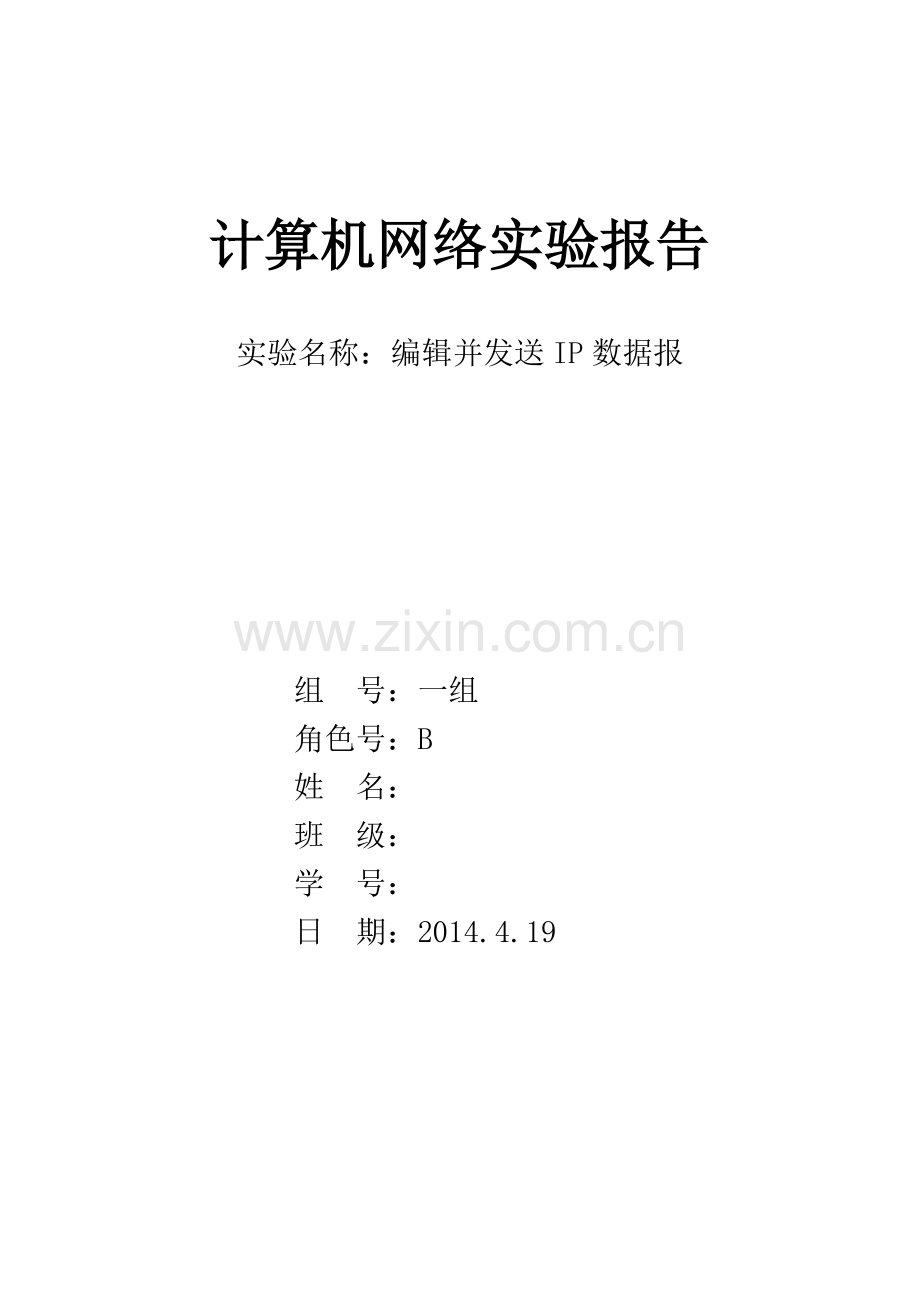

计算机网络实验报告

实验名称：编辑并发送IP数据报

组 号：一组
角色号：B
姓 名：
班 级：
学 号：
日 期：2014.4.19

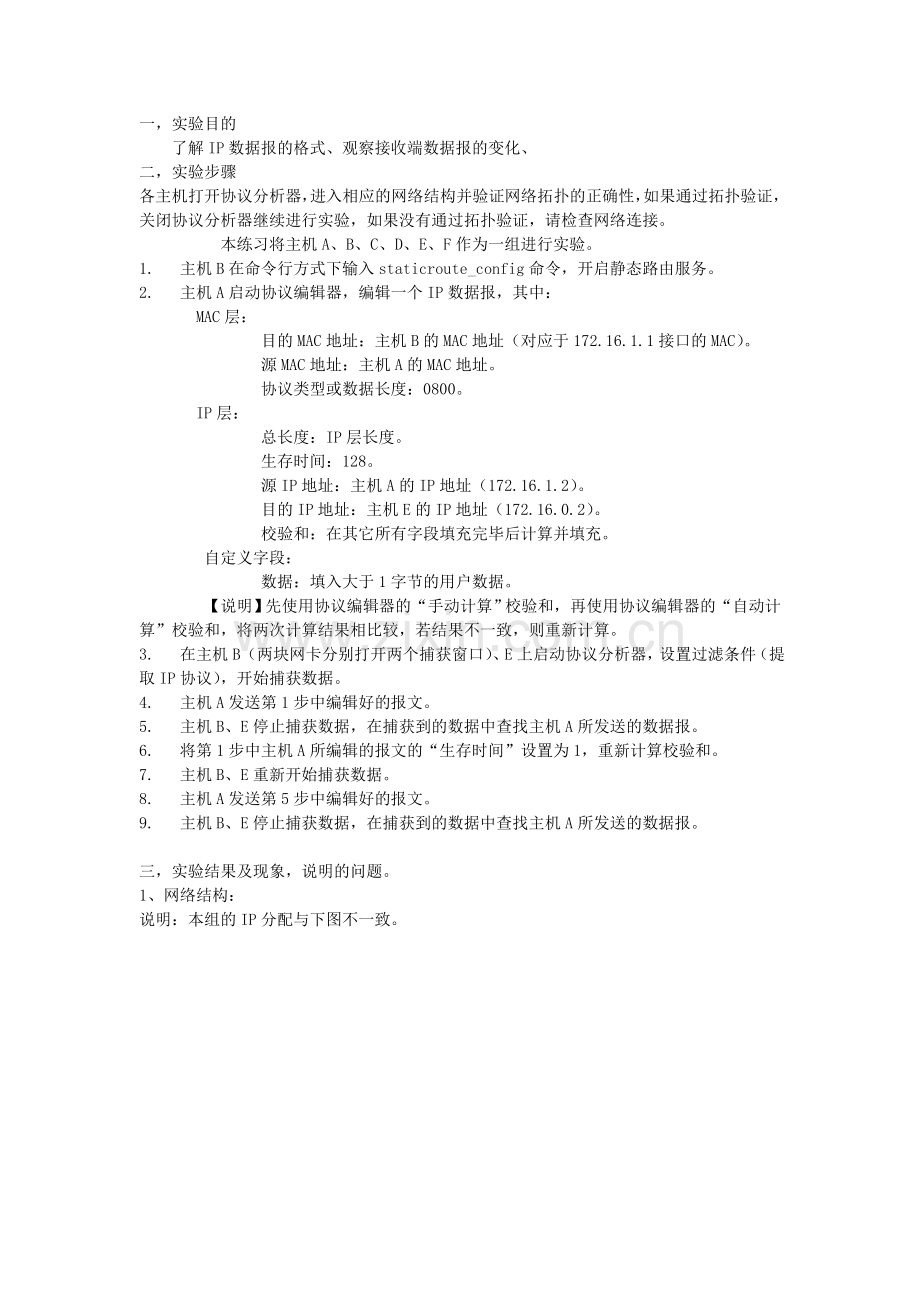

一，实验目的
了解IP数据报的格式、观察接收端数据报的变化、
二，实验步骤
各主机打开协议分析器，进入相应的网络结构并验证网络拓扑的正确性，如果通过拓扑验证，关闭协议分析器继续进行实验，如果没有通过拓扑验证，请检查网络连接。
    本练习将主机A、B、C、D、E、F作为一组进行实验。
1.  主机B在命令行方式下输入staticroute_config命令，开启静态路由服务。
2.  主机A启动协议编辑器，编辑一个IP数据报，其中：
    MAC层：
        目的MAC地址：主机B的MAC地址（对应于172.16.1.1接口的MAC）。
        源MAC地址：主机A的MAC地址。
        协议类型或数据长度：0800。
    IP层：
        总长度：IP层长度。
        生存时间：128。
        源IP地址：主机A的IP地址（172.16.1.2）。
        目的IP地址：主机E的IP地址（172.16.0.2）。
        校验和：在其它所有字段填充完毕后计算并填充。
    自定义字段：
        数据：填入大于1字节的用户数据。
    【说明】先使用协议编辑器的“手动计算”校验和，再使用协议编辑器的“自动计算”校验和，将两次计算结果相比较，若结果不一致，则重新计算。
3.  在主机B（两块网卡分别打开两个捕获窗口）、E上启动协议分析器，设置过滤条件（提取IP协议），开始捕获数据。
4.  主机A发送第1步中编辑好的报文。
5.  主机B、E停止捕获数据，在捕获到的数据中查找主机A所发送的数据报。
6.  将第1步中主机A所编辑的报文的“生存时间”设置为1，重新计算校验和。
7.  主机B、E重新开始捕获数据。
8.  主机A发送第5步中编辑好的报文。
9.  主机B、E停止捕获数据，在捕获到的数据中查找主机A所发送的数据报。

三，实验结果及现象，说明的问题。
1、网络结构：
说明：本组的IP分配与下图不一致。

IP实际分配情况：
A：172.16.0.15
E：172.16.0.12
C：172.16.0.13
B：路由一 172.16.0.11 路由二 172.16.1.11

D:172.16.1.14
F:172.16.1.20

2、同一子网内的实验（未要求）：

主机B暂不参与

3、不同子网的实验：
同一子网发送数据：
目的MAC地址：00B0C4-017D49 （主机B）
目的IP地址：172.16.0.13 （主机C）
源MAC地址：6C626D-6DF743 （主机D）
源IP地址：172.16.1.14 （主机D）
发送内容：hello,word
不同子网发送端：

同一子网发送数据：
目的MAC地址：6C626D-6E1AA1 （主机C）
目的IP地址：172.16.0.13 （主机C）
源MAC地址：6C626D-6E1A10 （主机B）
源IP地址：172.16.1.14 （主机D）
接受到的内容：hello,word
不同子网接收端：

不同子网发送信息的现象：
发送过程中经过路由B。
传递的消息中，源IP地址和目的IP地址不变。
不同子网由路由连接，故而，发送端发送的MAC地址是路由的地址，接收端的MAC地址也为路由MAC地址。
发送内容没有丢包。
四，思考问题
1、  说明IP地址与硬件地址的区别，为什么要使用这两种不同的地址？

答：
IP地址用于网络层的路由选择，使得将来自源地址的数据通过路由而传送到目的地址变为可能；
硬件地址又称为MAC地址，用于在网络或子网内部寻找一个单独的主机，由网络设备制造商生产时写在硬件内部，MAC地址与网络无关，也即无论将带有这个地址的硬件（如网卡、集线器、路由器等）接入到网络的何处，它都有唯一不变的MAC地址，MAC地址一般不可改变，不能由用户自己设定。

使用两种地址的原因：
（1）IP地址的分配是根据网络的拓朴结构，而不是根据谁制造了网络设置。若将高效的路由选择方案建立在设备制造商的基础上而不是网络所处的拓朴位置基础上，这种方案是不可行的。
（2）当存在一个附加层的地址寻址时，设备更易于移动和维修。例如，如果一个以太网卡坏了，可以被更换，而无须取得一个新的IP地址。如果一个IP主机从一个网络移到另一个网络，可以给它一个新的IP地址，而无须换一个新的网卡。
（3）无论是局域网，还是广域网中的计算机之间的通信，最终都表现为将数据包从某种形式的链路上的初始节点出发，从一个节点传递到另一个节点，最终传送到目的节点。数据包在这些节点之间的移动都是由ARP负责将IP地址映射到MAC地址上来完成的。（通过ARP协议目的MAC地址一直在不停地改变，而源IP地址、目的IP地址和源MAC地址不变，直至找到目的IP地址所对应的主机）

五，在实验中遇到的问题，最终是如何解决的。还有什么遗留问题有待解决？

实验中的问题：拓扑结构故障
解决方法：构建与实验要求不同的拓扑结构
