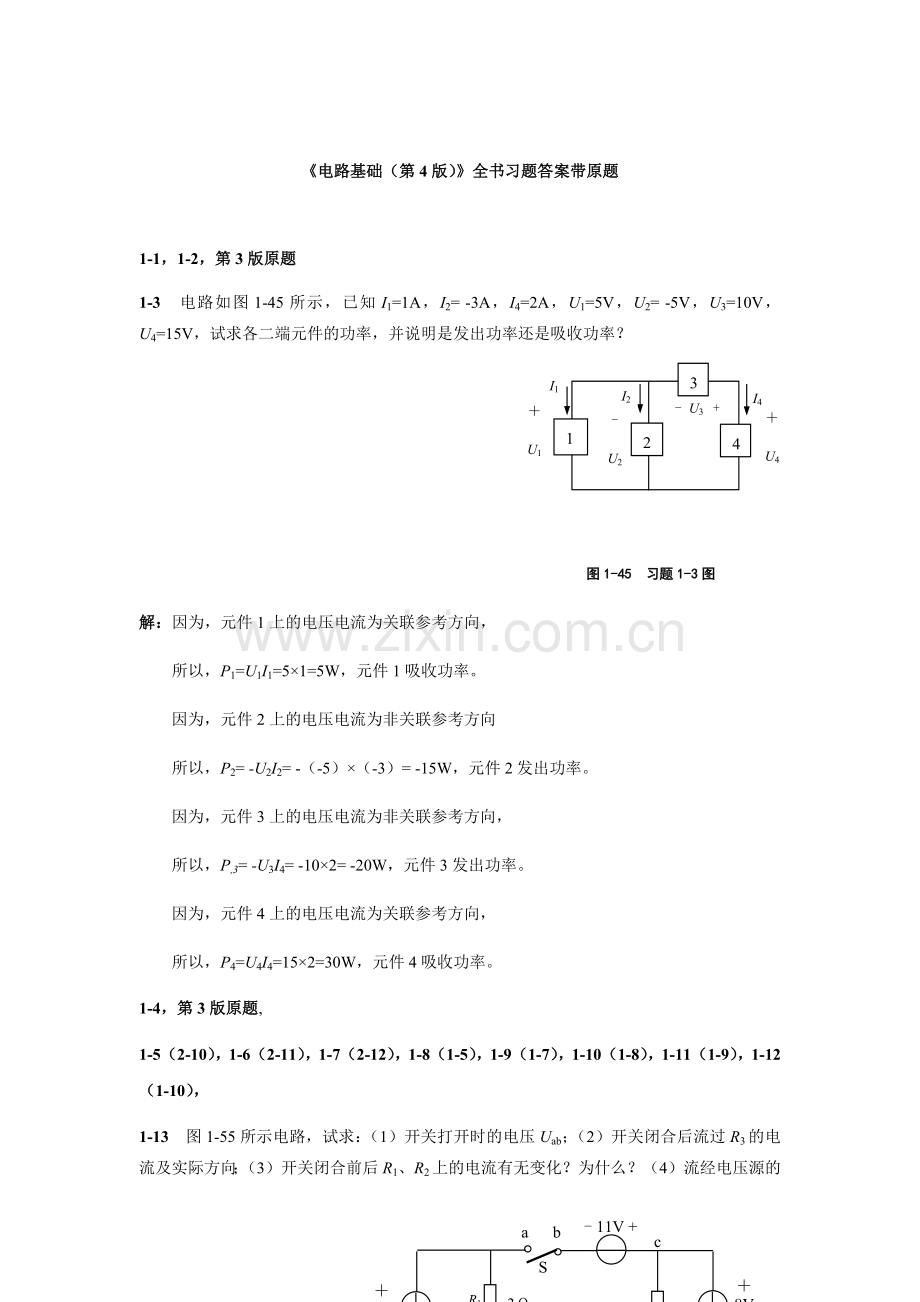

《电路基础(第4版)》全书习题答案带原题 1-1,1-2,第3版原题 1-3 电路如图1-45所示,已知I1=1A,I2= -3A,I4=2A,U1=5V,U2= -5V,U3=10V,U4=15V,试求各二端元件的功率,并说明是发出功率还是吸收功率? + U4 - + U1 - - U3 + 2 I1 I4 I2 - U2 + 4 3 1 图1-45 习题1-3图 解:因为,元件1上的电压电流为关联参考方向, 所以,P1=U1I1=5×1=5W,元件1吸收功率。 因为,元件2上的电压电流为非关联参考方向 所以,P2= -U2I2= -(-5)×(-3)= -15W,元件2发出功率。 因为,元件3上的电压电流为非关联参考方向, 所以,P,3= -U3I4= -10×2= -20W,元件3发出功率。 因为,元件4上的电压电流为关联参考方向, 所以,P4=U4I4=15×2=30W,元件4吸收功率。 1-4,第3版原题, 1-5(2-10),1-6(2-11),1-7(2-12),1-8(1-5),1-9(1-7),1-10(1-8),1-11(1-9),1-12(1-10), d R3 R1 R2 9Ω 3Ω S e c +8V- a b - 11V + 2Ω +6V- 1-13 图1-55所示电路,试求:(1)开关打开时的电压Uab;(2)开关闭合后流过R3的电流及实际方向;(3)开关闭合前后R1、R2上的电流有无变化?为什么?(4)流经电压源的电流有无变化?为什么? 图1-55 习题1-13图 解:(1)开关打开时,Uab=6-8+11=9V (2)开关闭合时,R3两端的电压 Ude= -8+11+6=9V R3上的电流由d流向e,其值为 (3)开关闭合前后,R1与R2上的电压无变化,,均无变化; (4)有变化。 开关打开时,I6V=2A,电流方向从6V电源的“-”指向“ +”; ,电流方向从8V电源的“-”指向“ +”; 11V电源上没电流。 开关闭合后,6V电源上的电流是3A,8V电源上的电流是3A,11V电源上的电流是1A,从11V电源的“-”指向“ +”。 1-14(1-12),1-15(1-13),1-16(1-14),1-17(1-15)。 a b 2-1,2-2,2-3第3版原题 2-4 电路如图2-37所示,试求a、b之间的等效电阻Rab。 解:将a、D间的短路线缩成a结点,此时 RaC=20//20=10Ω, RCb= R3 =20Ω, Rab= R5 // R1 //( RaC +RCb)= 20//60//(10+20)Ω=10Ω 图2-37 习题2-4图 2-5 电路如图2-38所示,试求a、b之间的等效电阻Rab。 图2-38 习题2-5图 解:(a)图,Rab= 90+15 //(10+30//60)= 100Ω (b)图,将右侧短路线缩为一个结点,则 Rab= 40//40+20//20= 30Ω (c)图,c、d间的8Ω电阻被短接掉了,所以 Rab= 8//8//6+3= 5.4Ω (d)图,Rdc= 16//(4+12)= 8Ω,R,bc= 30//( 7+ Rdc )=30//15=10Ω, Rab= 50//(25+15+ R,bc )= 50//(25+15+10)=25Ω 2-6 电路如图2-39所示,试求电路中标出的电压U、电流I。 图2-39 习题2-6图 解:(a)图,应用分流公式,有 (b)图,U= -6×3//6= -12V (c)图, (d)图,应用分压公式,有 2-7(2-5),2-8(2-6),2-9(2-7),2-10(2-8),2-11(2-9),2-12(2-13),2-13(2-14),2-14(2-15),2-15 (2-17),2-16(2-18),2-17(2-19),2-18(3-1),2-19(3-2),2-20(3-3),2-21(3-4),2-22(3-7),2-23(3-8),2-24(3-9),2-25(3-10),2-26(3-11), 2-27 电路如图2-58所示,试求RL为何值时,负载可获得最大功率,并求此功率Pmax。 30Ω 30Ω +30V- RL 60Ω 图2-58 习题2-26图 解:ab左侧的等效电压源为Uoc串R0,其中 , 所以,RL=R0=50Ω时,负载可获得最大功率,且 2-28(3-13),2-29(3-14)。 3-1~3-20(4-1~4-20) 4-1~4-13(5-1~5-13) 5-1~5-7(6-1~6-7),5-8(6-9) 6-1~6-18(7-1~7-18) 8-1(9-1),8-2(9-2),8-3(9-7) 8-4(9-4图)电路如图8-25所示,求换路后的时间常数τ。 9W 6W S L=10H 15W IS 9W 6W S L=10H 15W 图8-25 习题8-4图 解:开关闭合后,求RL电路的时间常数,需先求从电感望进去的等效电阻R,其等效电路如右上图 由图可求知s 8-5 电阻R=2kΩ和电容C=500μF串联,与US=100V的直流电源接通,求(1)时间常数;(2)最大充电电流;(3)接通后0.1s时的电流和电容上的电压。 解:(1)RC 串联电路时间常数,而R=2kΩ,C=500μF, 所以=2×103×500×10-6=1s (2)最大充电电流 (3)本题是零状态响应, 电容电压, 电路电流, 所以, 8-6 某电感线圈的电流iL=6A,t=0时将电感线圈接向R=2Ω的电阻,而L= 8H,求电路的电流iL表达式? 解:根据已知条件可判知该电路是RL电路零输入响应,, iL(0+)= iL(0-)=6A,iL(∞)= 0,所以,iL(t)= 6=6A 8-7(9-11), 8-8 电路如图8-27所示,开关S闭合前,电容有储能,此时uC(0-)=U,在t = 0时S闭合,求t ³ 0时的电容电压uC和电流iC,并做出它们的曲线图 。 + uC - S R C iC 解:根据已知条件可判知该电路是RC电路零输入响应,其响应式为 uC(t)= UV (t≥0) iC(t)= A (t≥0) iC(t) 0 iC(t) t U uC(t) 0 t uC(t) 图8-27 习题8-8图 响应曲线 L + US - S R iL 8-9 电路如图8-28所示,开关S闭合前,电路原已稳定,在t = 0时S闭合,求t ³ 0时的电感电流iL和电压uL,并做出它们的曲线图 。 图8-28 习题8-9图 解:开关闭合前电感无储能,该电路是零状态响应,iL(0-)=0, t=0+ 时开关闭合,根据换路定律iL(0+)= iL(0-)=0,uL(0+)= US 开关闭合很久,t=∞时,iL(∞)= ,uL(∞)=0 时间常数,所以,iL(t)=(1-)A, uL(t)=USV 0 iL(t) t US uL(t) 0 t uL(t) 响应曲线 8-10(9-14), 8-11 RC串联电路中,已知R=500Ω,C=2μF,外加电压U=40V,开关合上前,电容已充电到10V,求开关合上后iC,uC的表达式 解:RC串联电路,已知R=500Ω,C=2μF, 所以,时间常数=500×2×10-6=1×10-3 S=1ms, 根据题意知,电容已充电到10V,t=0+ 时,接通电压U=40V,等效电路如图求初始值。 iC(0+) R大。 + 40 - + uC(0+) - C 根据换路定理,uC(0+)= uC(0-)= 10V, iC(0+)==0.06A=60mA t=∞时,稳态值为,iC(∞)=0 ,uC(∞)=40V 应用三要素公式:=+[-] (t ³0+ ),得 (mA), V, 8-12(9-15),8-13(9-26) 9-1~9-14(10-1~10-14)
