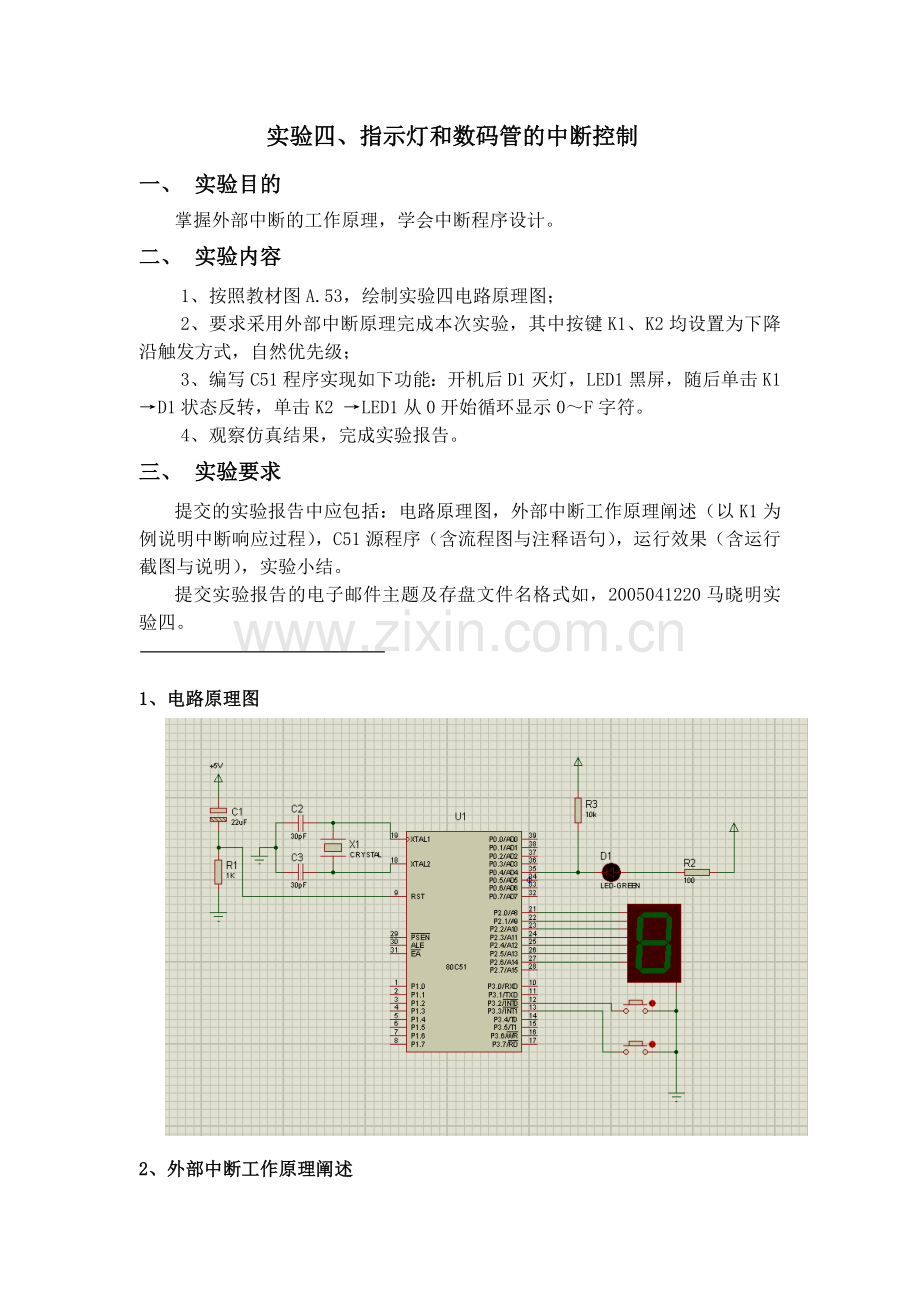

实验四、指示灯和数码管的中断控制
一、 实验目的
掌握外部中断的工作原理,学会中断程序设计。
二、 实验内容
1、按照教材图A.53,绘制实验四电路原理图;
2、要求采用外部中断原理完成本次实验,其中按键K1、K2均设置为下降沿触发方式,自然优先级;
3、编写C51程序实现如下功能:开机后D1灭灯,LED1黑屏,随后单击K1→D1状态反转,单击K2 →LED1从0开始循环显示0~F字符。
4、观察仿真结果,完成实验报告。
三、 实验要求
提交的实验报告中应包括:电路原理图,外部中断工作原理阐述(以K1为例说明中断响应过程),C51源程序(含流程图与注释语句),运行效果(含运行截图与说明),实验小结。
提交实验报告的电子邮件主题及存盘文件名格式如,2005041220马晓明实验四。
1、电路原理图
2、外部中断工作原理阐述

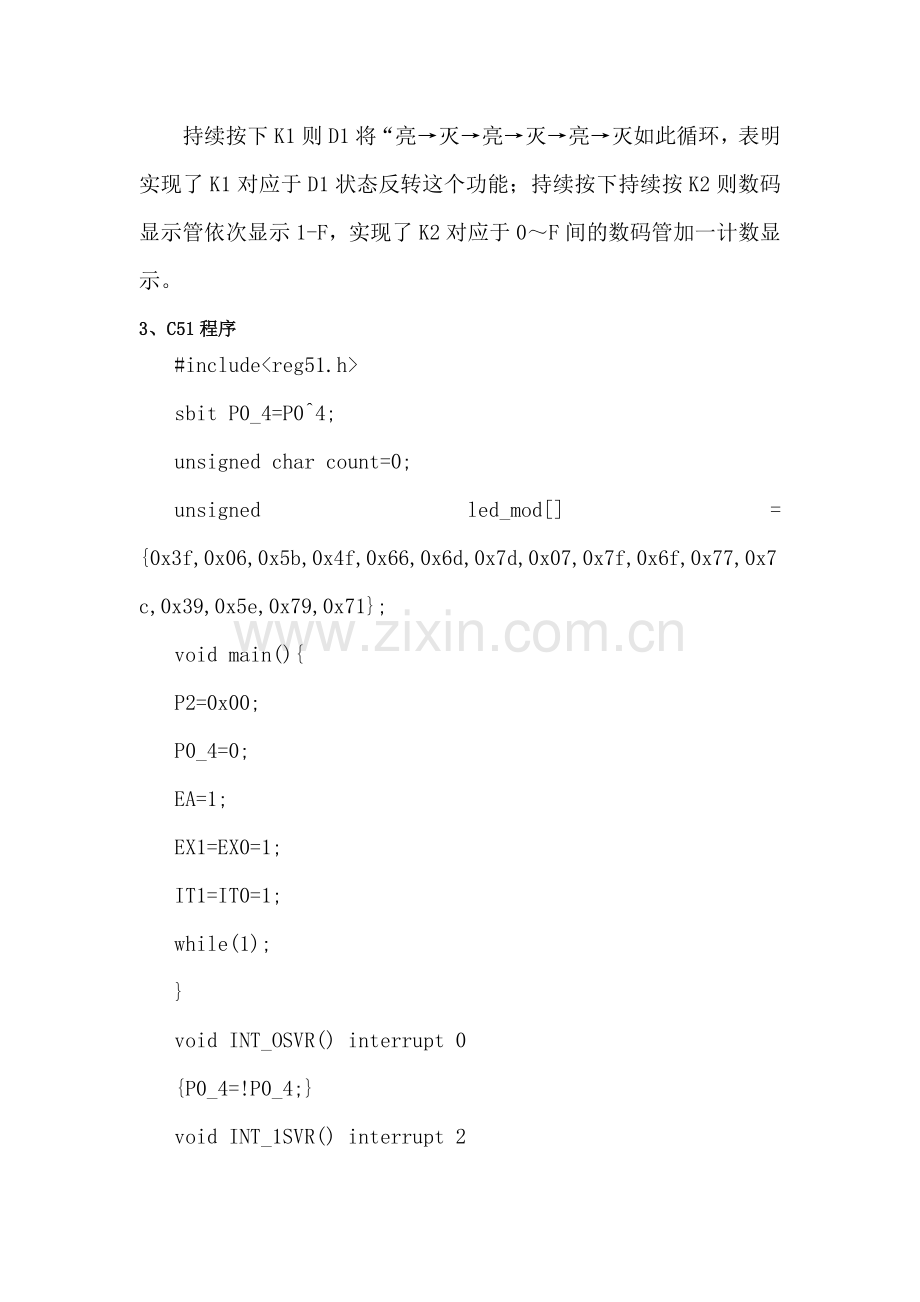

持续按下K1则D1将“亮→灭→亮→灭→亮→灭如此循环,表明实现了K1对应于D1状态反转这个功能;持续按下持续按K2则数码显示管依次显示1-F,实现了K2对应于0~F间的数码管加一计数显示。
3、C51程序
#include<reg51.h>
sbit P0_4=P0^4;
unsigned char count=0;
unsigned led_mod[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
void main(){
P2=0x00;
P0_4=0;
EA=1;
EX1=EX0=1;
IT1=IT0=1;
while(1);
}
void INT_OSVR() interrupt 0
{P0_4=!P0_4;}
void INT_1SVR() interrupt 2
{count++;
if(count==16)
count=1;
P2=led_mod[count];
}
4、 仿真运行效果
5、实验小结
通过本次实验对Protues有了更多的了解,同时了解到中断系统在实际中的更好应用。经过编程操作起来更加熟练,能很快的完成绘图,编程时也更得心应手,能熟练的运用软件找出自己所编程序中的语法问题及其他问题,并予以改正。相信在今后的学习与试验中能取得更大的进步。
