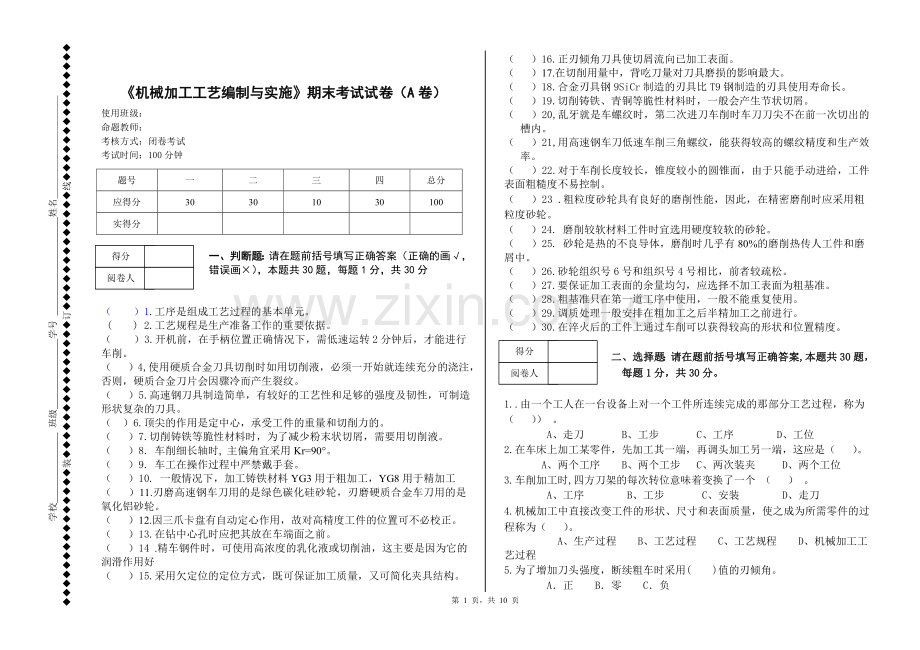

《机械加工工艺编制与实施》期末考试试卷（A卷）
使用班级：
命题教师：
考核方式：闭卷考试
考试时间：100分钟
题号
一
二
三
四
总分
应得分
30
30
10
30
100
实得分

得分
阅卷人

一、判断题：请在题前括号填写正确答案（正确的画√，错误画×），本题共30题，每题1分，共30分

（ ）1.工序是组成工艺过程的基本单元。
( ) 2.工艺规程是生产准备工作的重要依据。
（ ）3.开机前，在手柄位置正确情况下，需低速运转2分钟后，才能进行车削。
（ ）4,使用硬质合金刀具切削时如用切削液，必须一开始就连续充分的浇注，否则，硬质合金刀片会因骤冷而产生裂纹。
（ ）5.高速钢刀具制造简单，有较好的工艺性和足够的强度及韧性，可制造形状复杂的刀具。
（ ）6.顶尖的作用是定中心，承受工件的重量和切削力的。
（ ）7.切削铸铁等脆性材料时，为了减少粉末状切屑，需要用切削液。
（ ）8. 车削细长轴时, 主偏角宜采用Kr=90°。
（ ）9. 车工在操作过程中严禁戴手套。
（ ）10. 一般情况下，加工铸铁材料YG3用于粗加工，YG8用于精加工
（ ）11.刃磨高速钢车刀用的是绿色碳化硅砂轮，刃磨硬质合金车刀用的是氧化铝砂轮。
（ ）12.因三爪卡盘有自动定心作用，故对高精度工件的位置可不必校正。
（ ）13.在钻中心孔时应把其放在车端面之前。
（ ）14 .精车钢件时，可使用高浓度的乳化液或切削油，这主要是因为它的润滑作用好
（ ）15.采用欠定位的定位方式，既可保证加工质量，又可简化夹具结构。
（ ）16.正刃倾角刀具使切屑流向已加工表面。
（ ）17.在切削用量中，背吃刀量对刀具磨损的影响最大。
（ ）18.合金刃具钢9SiCr制造的刃具比T9钢制造的刃具使用寿命长。
（ ）19.切削铸铁、青铜等脆性材料时，一般会产生节状切屑。
（ ）20,乱牙就是车螺纹时，第二次进刀车削时车刀刀尖不在前一次切出的槽内。
（ ）21,用高速钢车刀低速车削三角螺纹，能获得较高的螺纹精度和生产效率。
（ ）22.对于车削长度较长，锥度较小的圆锥面，由于只能手动进给，工件表面粗糙度不易控制。
（ ）23 .粗粒度砂轮具有良好的磨削性能，因此，在精密磨削时应采用粗粒度砂轮。
（ ）24. 磨削较软材料工件时宜选用硬度较软的砂轮。
（ ）25. 砂轮是热的不良导体，磨削时几乎有80%的磨削热传人工件和磨屑中。
（ ）26.砂轮组织号6号和组织号4号相比，前者较疏松。
（ ）27.要保证加工表面的余量均匀，应选择不加工表面为粗基准。
（ ）28.粗基准只在第一道工序中使用，一般不能重复使用。
（ ）29.调质处理一般安排在粗加工之后半精加工之前进行。
（ ）30.在淬火后的工件上通过车削可以获得较高的形状和位置精度。
得分
阅卷人

二、选择题：请在题前括号填写正确答案,本题共30题，每题1分，共30分。

1..由一个工人在一台设备上对一个工件所连续完成的那部分工艺过程，称为 （ ）） 。
A、走刀 B、工步 C、工序 D、工位
2.在车床上加工某零件，先加工其一端，再调头加工另一端，这应是（ ）。
A、两个工序 B、两个工步 C、两次装夹 D、两个工位
3.车削加工时,四方刀架的每次转位意味着变换了一个 （ ） 。
A、工序 B、工步 C、安装 D、走刀
4.机械加工中直接改变工件的形状、尺寸和表面质量，使之成为所需零件的过程称为（ ）。
A、生产过程 B、工艺过程 C、工艺规程 D、机械加工工艺过程
5.为了增加刀头强度，断续粗车时采用( )值的刃倾角。
A．正 B．零 C．负

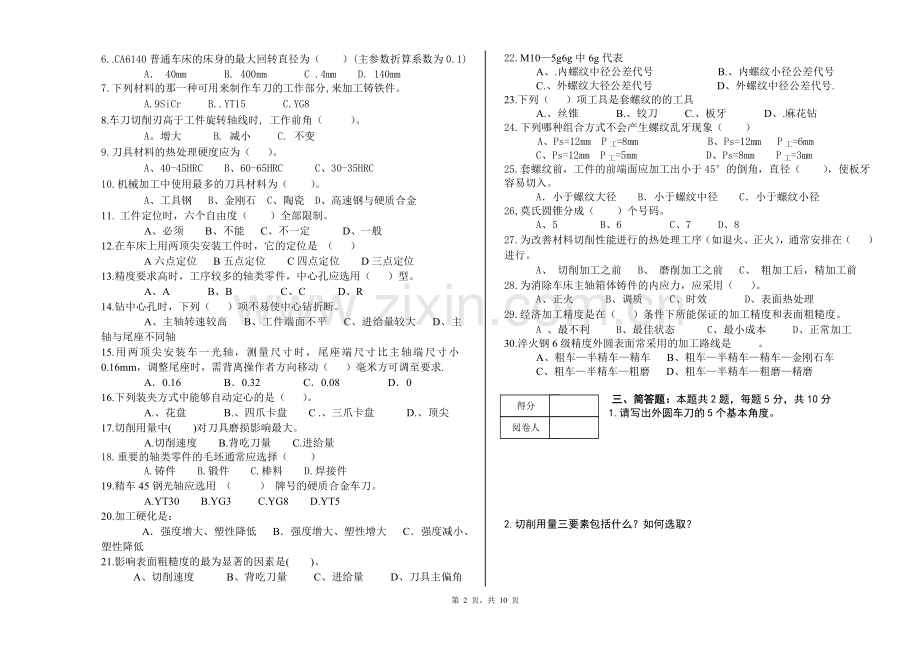

6..CA6140普通车床的床身的最大回转直径为（ ）(主参数折算系数为0.1)
A． 40mm B. 400mm C .4mm D. 140mm
7.下列材料的那一种可用来制作车刀的工作部分,来加工铸铁件。
A.9SiCr B..YT15 C.YG8
8.车刀切削刃高于工件旋转轴线时, 工作前角（ ）。
A。增大 B. 减小 C. 不变
9.刀具材料的热处理硬度应为（ ）。
A、40-45HRC B、60-65HRC C、30-35HRC
10. 机械加工中使用最多的刀具材料为（ ）。
A、工具钢 B、金刚石 C、陶瓷 D、高速钢与硬质合金
11. 工件定位时，六个自由度（ ）全部限制。
A、必须 B、不能 C、不一定 D、一般
12.在车床上用两顶尖安装工件时，它的定位是 （ ）
A六点定位 B五点定位 C四点定位 D三点定位
13.精度要求高时，工序较多的轴类零件，中心孔应选用（ ）型。
A、A B、B C、C D、R
14.钻中心孔时，下列（ ）项不易使中心钻折断。
A、主轴转速较高 B、工件端面不平 C、进给量较大 D、主轴与尾座不同轴
15.用两顶尖安装车一光轴，测量尺寸时，尾座端尺寸比主轴端尺寸小0.16mm，调整尾座时，需背离操作者方向移动（ ）毫米方可调至要求.
A．0.16 B．0.32 C．0.08 D．0
16.下列装夹方式中能够自动定心的是（ ）。
A.、花盘 B.、四爪卡盘 C .、三爪卡盘 D.、顶尖
17.切削用量中( )对刀具磨损影响最大。
A.切削速度 B.背吃刀量 C.进给量
18.重要的轴类零件的毛坯通常应选择（ ）
A.铸件 B.锻件 C.棒料 D.焊接件
19.精车45钢光轴应选用 （ ） 牌号的硬质合金车刀。
A.YT30 B.YG3 C.YG8 D.YT5
20.加工硬化是：
A．强度增大、塑性降低 B．强度增大、塑性增大 C．强度减小、塑性降低
21.影响表面粗糙度的最为显著的因素是( )。
A、切削速度 B、背吃刀量 C、进给量 D、刀具主偏角
22.M10—5g6g中6g代表
A、.内螺纹中径公差代号 B.、内螺纹小径公差代号
C.、外螺纹大径公差代号 D、外螺纹中径公差代号.
23.下列（ ）项工具是套螺纹的的工具
A.、丝锥 B.、铰刀 C.、板牙 D、.麻花钻
24.下列哪种组合方式不会产生螺纹乱牙现象（ ）
A、Ps=12mm P工=8mm B、Ps=12mm P工=6mm
C、Ps=12mm P工=5mm D、Ps=8mm P工=3mm
25.套螺纹前，工件的前端面应加工出小于45°的倒角，直径（ ），使板牙容易切入。
A．小于螺纹大径 B．小于螺纹中径 C．小于螺纹小径
26,莫氏圆锥分成（ ）个号码。
A、5 B、6 C、7 D、8
27.为改善材料切削性能进行的热处理工序（如退火、正火），通常安排在（ ）进行。
A、 切削加工之前 B、 磨削加工之前 C、 粗加工后，精加工前
28.为消除车床主轴箱体铸件的内应力，应采用（ ）。
A、正火 B、调质 C、时效 D、表面热处理
29.经济加工精度是在（ ）条件下所能保证的加工精度和表面粗糙度。
A 、最不利 B、最佳状态 C、最小成本 D、正常加工
30.淬火钢6级精度外圆表面常采用的加工路线是 。
A、粗车—半精车—精车 B、粗车—半精车—精车—金刚石车
C、粗车—半精车—粗磨 D、粗车—半精车—粗磨—精磨

得分
阅卷人

三、简答题：本题共2题，每题5分，共10分
1.请写出外圆车刀的5个基本角度。

2.切削用量三要素包括什么？如何选取？

得分
阅卷人

四．编制如图所示传动轴的机械加工工艺规程，材料为
45号钢，中批量生产，调质处理220-250HBS,支承轴径处高频淬火40-45HRC,请填写其机械加工工艺过程卡片。（30分）

机械加工工艺过程卡片
零(部)件图号

共 页
零(部)件名称

第 页
工序号
工序名称
工序内容
车间
设备
工艺装备

工序号
工序名称
工序名称
车间
设备
工艺装备

第 3 页，共 10 页

《机械加工工艺编制与实施》期末考试试卷（A卷）答案

一、判断题：请在题前括号填写正确答案（正确的画√，错误画×），本题共30题，每题1分，共30分。
1.（ √ ） 2.（ √ ） 3.（ √ ） 4.（ √ ） 5.（√ ） 6.（ √ ） 7.（ × ） 8.（ √ ）9.（ √ ） 10.（ × ） 11（ × ） 12（ × ） 13.（ × ） 14.（ √ ） 15.（ × ） 16 （ × ） 17（×）） 18 （√ ） 19（ ×） 20（√ ） 21（ × ）22（ × ） 23（ × ） 24（ × ） 25（√ ） 26（ √ ） 27（ √ ） 28（√ ） 29 （√ ） 30（ × ）
二、选择题：请在题前括号填写正确答案,本题共30题，每题1分，共30分。
1.（ C ） 2.（ C ） 3.（ B ） 4.（ D ） 5.（ C ） 6.（ B ） 7.（ C ） 8.（A） 9.（B） 10.（ D ） 11（ C ） 12.（ B ） 13.（ B ） 14.（ A ） 15.（ C ） 16.（ C ）
17.（ A ） 18（ B ） 19.（A ） 20.（ A ） 21.（ C ) 22.（ C ） 23.（ C ） 24.（ B ） 25.（ C ） 26.（ C ） 27.（ A ） 28.（ C ）29.（ D ） 30.（ D ）
三、简答题：本题共2题，每题5分，共10分
1.如图所示外圆车刀，请写出刀具5个基本角度
前角、后角、主偏角、副偏角、刃倾角

2.切削用量三要素包括什么？怎么选取？
切削速度、进给量、背吃刀量
粗加工：保证较高的金属切除率和必要的刀具寿命，优先选择大的ap，其次选择较大f ，根据刀具寿命，确定合适的v 。
精加工：保证工件的加工的加工质量，选择较小的ap f ，选用较高v。

11. 编制如图所示传动轴的机械加工工艺规程，填写其机械加工工艺过程卡片。（30分）
12.

机械加工工艺过程卡片
产品型号

零(部)件图号

共 页
产品名称

零(部)件名称
传动轴
第 页
材料牌号
45
毛坯种类
棒料
毛坯外型尺寸

每毛坯件数

每台件数

备注

工序号
工序
名称
工序内容
车间
工段
设备
工艺装备
工时
准终
单件
10
下料
下料Φ55×245

20
车
夹持Φ55外圆：车端面见平，钻中心孔Φ2.5；用尾座顶尖顶住工件：粗车外圆52×202；
粗车Φ45、Φ40、Φ30各外圆；直径留量2mm，长度留量1mm
金工

车床
三爪自定心卡盘、
顶尖；中心钻、
45°外圆车刀，90°外圆车刀，

车
夹持Φ47外圆：车另一端面，保证总长240；钻中心孔Φ2.5；粗车Φ35外圆，直径留量2mm，长度留量1mm
金工

车床
三爪自定心卡盘、
顶尖；中心钻、
45°外圆车刀，90°外圆车刀，

30
热处理
调质220~250HBS
热处理

钳子

40
钳
修研中心孔

车床
四棱顶尖、三爪自定心卡盘

50
车
用卡箍卡B端：精车Φ50外圆至尺寸；精车Φ35外圆至尺寸；切槽，保长度40；倒角
金工

90°外圆车刀、切槽刀、双顶尖

车
用卡箍卡A端：精车Φ45外圆至尺寸；精车M40大径为外圆至尺寸；精车Φ30外圆至尺寸；切槽三个，分别保长度190、80和40；倒角三个；
车螺纹M40×1.5
金工

车床
90°外圆车刀，、切槽刀、螺纹车刀；双顶尖

60
热
淬火45—48HRC

70
钳
修研中心孔

中心孔修研机
硬质合金刮研刀

80
磨
粗磨Φ30、Φ45外圆，留精磨余量0.05，粗磨另一端外圆Φ35
金工

磨床
砂轮，双顶尖、鸡心夹头

90
磨
精磨Φ30、Φ45外圆到精度要求。

磨床
砂轮，双顶尖、鸡心夹头

9
检验
按图纸各项要求检验

千分尺，游标卡尺、螺纹环规、百分表、粗糙度样板

设计
（日期）
审核
（日期）
标准化
（日期）
会签
（日期）

标记
处数

签字
日期
标记
处数

签字
日期

学校 班级 学号 姓名______________________
uuuuuuuuuuuuuuu装uuuuuuuuuuuuuuu订uuuuuuuuuuuuu线uuuuuuuuuuuuuuu

《机械加工工艺编制与实施》期末考试试卷（B卷）
使用班级：
命题教师：
考核方式：闭卷考试
考试时间：100分钟
题号
一
二
三
四
总分
应得分
30
30
10
30
100
实得分

得分
阅卷人

一、判断题：请在题前括号填写正确答案（正确的画√，错误画×），本题共30 题，每题1分，共30分。

（ ）1、为避免产生振动，要求车刀伸出长度要尽量短，一般不应超过刀杆厚度的1—1.5倍。
（ ）2、直进法车螺纹易产生“扎刀”现象，而斜进法可以防止“扎刀”现象。
（ ）3、.三角形螺纹中，外螺纹牙顶和内螺纹牙底均在2/8H处削平。
（ ）4、导程就是相邻两牙在中径上对应两点间的轴向距离。
（ ）5、为保证不加工表面与加工表面之间的相对位置要求，一般应选择加工表面的毛坯面为粗基准。
（ ）6、四爪卡盘在装夹时不需要找正。 （
（ ）7、不准用千分尺测量毛坯面等粗糙面。
（ ）8、车螺纹时，当工件旋转4转，车床丝杠转过1转时，是不会产生乱扣的。
（ ）9、切削铸铁等脆性材料时，为了减少粉末状切屑，需要用切削液。
（ ）10、光杠是用来车削螺纹的。
（ ）11、在车削加工中，变速时必须停车，变换进给箱手柄位置要在低速时进行。

（ ）12、装卡较重的工件时，应该用木板保护床面，
（ ）13、头架与尾座中心连线对工作台运动方向不平行时，工件外圆将被磨成细腰形。
（ ）14、在四爪单动卡盘上校正较长的外圆时，只要对工件前端外圆校正就可以
（ ）15、钻中心孔时不宜选择较高的机床转速。
（ ）16、刃磨车刀时要用力，但车刀不需要移动。
（ ）17、刃磨硬质合金车刀时，车刀发热可以直接放入水中冷却，高速钢车刀不能放入水中冷却。( )

（ ）18、高速钢刀具制造简单，有较好的工艺性和足够的强度及韧性，可制造形状复杂的刀具。
（ ）19、车端面时，车刀刀尖应稍低于工件中心，否则会使工件端面中心处留有凸头。
（ ）20、为避免产生振动，要求车刀伸出长度要尽量短，一般不应超过刀杆厚度的1—1.5倍。
（ ）21、要保证加工表面的余量均匀，应选择不加工表面为粗基准。
（ ）22 粗基准只在第一道工序中使用，一般不能重复使用。
（ ）23调质处理一般安排在粗加工之后半精加工之前进行。
（ ）24在淬火后的工件上通过车削可以获得较高的形状和位置精度。
（ ）25为保证不加工表面与加工表面之间的相对位置要求，一般应选择加工表面的毛坯面为粗基准。
（ ）26、乱牙就是车螺纹时，第二次进刀车削时车刀刀尖不在前一次切出的槽内。
（ ）27、直进法车螺纹易产生“扎刀”现象，而斜进法可以防止“扎刀”现象。
（ ）28、高速车螺纹使用硬质合金刀具车削时只能用直进法。
（ ）29、车螺纹时，当工件旋转4转，车床丝杠转过1转时，是不会产生乱扣的。
（ ）30、工件上滚花是为了增加摩擦力和使工件表面美观。

得分
阅卷人

二、选择题：请在题前括号填写正确答案,本题共35题，每题1分，共30分。

（ ）1、CA6140车床表示经第（ ）次重大改进。
A．一 B.二 C.三 D.没有标出
（ ）2、车削的台阶轴长度其尺寸不可以用（ ）测量。
A、游标卡尺 B.、深度游标卡尺 C.、钢板尺 D.、外径千分尺
（ ）3、用一夹一顶装夹工件时若后顶尖与车床轴线不重合时会产生（ ）
A.、振动 B.、锥度 C.、圆度 D.、表面粗糙度达不到要求
（ ）4、下列哪一项不属于轴类零件的技术要求（ ）
A. 尺寸精度 B. 位置精度 C. 表面粗糙度 D. 废品率
（ ）5、下列哪一项工具是攻螺纹的的工具( )
A.、丝锥 B.、铰刀 C.、板牙 D、.麻花钻
（ ）6、在标注内螺纹需要标注公差的直径是( )
A.、顶径 B.、中径 C.、顶径和中径 D.、大径和小径
（ ）7、套类工件的车削要比车削轴类难，主要原因之一是（ ）
A 套类工件装夹时容易产生变形 B 车削位置精确度高 C 其切削用量比轴类高
（ ）8、英制螺纹的螺距是用每（ ）长度内的螺纹牙数n换算出来的。
A、20mm B、25.4mm C、30mm
（ ）9、为了确保安全，在车床上挫削工件时应（ ）
A 左手 B右手 C 双手
（ ）10、下列哪种组合方式不会产生螺纹乱牙现象（ ）
A、Ps=12mm Pi=8mm B、Ps=12mm Pi=6mm
C、.Ps=12mm Pi=5mm D、Ps=8mm Pi=6mm
（ ）11、偏刀指主偏角（ ）90度的车刀。
A、大于 B.、小于 C.、等于 D、.小于或等于
（ ）12、小锥度心轴的锥度一般为
A、1:4~1:5 B、1:20 C、1:1000~1:5000 D、1:16
（ ）13、在车床上加工轴，用三爪卡盘安装工件，相对夹持较长，它的定位是（ ）
A六点定位 B五点定位 C四点定位 D三点定位
（ ）14、实体件上，孔粗加工，批量生产，请选择合适的加工方法。
A、钻削 B.、车削 C、刨削 D、铣削
（ ）15、用丝锥攻M16X1.5的内螺纹钢件，选用底孔钻头直径为：
A、∮16 B、∮14 C、∮14.5 D、∮15
（ ）16、为了增加刀头强度，断续粗车时采用( )值的刃倾角。
A．正 B．零 C．负
（ ）17、由外圆向中心处横向进给车端面时，切削速度是( )。
A．不变 B．由高到低 C．由低到高
（ ）18、车外圆时，切削速度计算式中的直径D是指( )直径。
A．待加工表面 B．加工表面 C．已加工表面
（ ）19、切削用量中( )对刀具磨损影响最大。
A．切削速度 B．背吃刀量 C．进给量
（ ）20、粗车时为了提高生产率，选用切削用量时，应首先取较大的 ( )。
A．切削速度 B．背吃刀量 C．进给量
（ ）21、车刀切削刃高于工件旋转轴线时, 工作前角( ).
A. 增大 B. 减小 C. 不变
（ ）22、用硬质合金车刀精车时，为减小工件表面粗糙度值，应尽量提高( )。
A．切削速度 B．进给量 C．背吃刀量
（ ）23、铜合金 7 级精度外圆表面加工通常采用 （ ）的加工路线。
A 粗车 B 粗车-半精车 C 粗车-半精车-精车 D 粗车-半精车-精磨
（ ）24.轴类零件定位用的顶尖孔是属于 。
A、精基准 B、粗基准 C、辅助基准 D、自为基准
（ ）25调质处理一般安排在：
A、毛坯制造之后 B、粗加工后 C、半精加工之后 D、精加工之后
（ ）26.大批大量生产中广泛采用
A、通用夹具 B、专用夹具 C、成组夹具 D、组合夹具
（ ）27.基准重合原则是指使用被加工表面的（ ）基准作为精基准。
A、设计 B、工序 C、测量 D、装配
（ ）28、车削加工时,四方刀架的每次转位意味着变换了一个( ) 。
A工序 B工步 C 安装 D走刀
（ ）29、游标万能角度尺的读数方法与( )相似。
A．外径千分尺 B．深度千分 c．游标卡尺
（ ）30、在车床上锉削时，推挫速度要( )。
A．快 B．慢 C．缓慢且均匀

得分
阅卷人

三、简答题：本题共2题，每题5分，共10分
1.如图所示外圆车刀，请画出该刀具的5个基本角度。

2、外圆车刀的组成，各有何作用？

得分
阅卷人

四、编制如图所示阶梯轴的机械加工工艺规程（注：材料：
45钢， 生产类型为单件小批量生产，调质处理），填写其
机械加工工艺过程卡片。（30分）

机械加工工艺过程卡片
零(部)件图号

共 页
零(部)件名称

第 页
工序号
工序名称
工序内容
车间
设备
工艺装备

工序号
工序名称
工序名称
车间
设备
工艺装备

第 8 页，共 10 页

《机械加工工艺编制与实施》期末考试试卷（卷B）答案

一、判断题：请在题前括号填写正确答案（正确的画√，错误画×），本题共30题，每题1分，共30分。
1.（ √ ） 2.（ √ ） 3.（ √ ） 4.（ × ） 5.（× ） 6.（ × ） 7.（ √ ） 8.（ √ ）9.（ × ） 10.（ × ） 11（ √ ） 12（ √ ） 13.（ × ） 14.（ × ） 15.（ × ） 16 （ × ） 17（×）） 18 （√ ） 19（ √） 20（√ ） 21（ √ ）22（ √ ） 23（ √ ） 24（ × ） 25（× ） 26（ √ ） 27（ √ ） 28（√ ） 29 （√ ） 30（ √ ）
二、选择题：请在题前括号填写正确答案,本题共30题，每题1分，共30分。
1.（ D ） 2.（ D ） 3.（ B ） 4.（ D ） 5.（ A ） 6.（ C ） 7.（ A ） 8.（B） 9.（C） 10.（ B ） 11（ C ） 12.（ C ） 13.（ C ） 14.（ A ） 15.（ B ） 16.（ C ）
17.（ B ） 18（ A ） 19.（A ） 20.（ C ） 21.（ B ) 22.（ A ） 23.（ C ） 24.（ C） 25.（ B ） 26.（ B ） 27.（ A ） 28.（ B ）29.（ C ） 30.（ C ）
三、简答题：本题共2题，每题5分，共10分
1.如图所示外圆车刀，请画出刀具5个基本角度

2、外圆车刀的组成，各有何作用？
车刀由刀杆和刀头组成。刀头由三面两刃一尖组成，三面：前面、主后面、副后面；两刃：主切削刃、副切削刃；一尖：刀尖。
刀杆的作用是夹持、传递扭矩作用。
刀头起切削作用。

四、编制如图所示阶梯轴的机械加工工艺规程（注：材料： 45钢， 生产类型为单件小批量生产，调质处理），填写其机械加工工艺过程卡片。（30分）

机械加工工艺过程卡片
产品型号

零(部)件图号

共 页
产品名称

零(部)件名称
阶梯轴
第 页
材料牌号
45
毛坯种类
棒料
毛坯外型尺寸

每毛坯件数

每台件数

备注

工序号
工序
名称
工序内容
车间
工段
设备
工艺装备
工时
准终
单件
10
下料
Φ42×155
金工

锯床

20
热
调质处理

30
车
1.夹持Φ43外圆：车端面见平，钻中心孔Φ2；粗车Φ40、Φ35、Φ25各外圆，直径留量2mm，长度留量1mm；精车Φ40、Φ35、Φ25各外圆，直径留量0.5mm；切退刀槽；倒角2处
金工

车床
三爪自定心卡盘；中心钻、右偏刀、外圆车刀、切槽刀；游标卡尺；铜皮

2.调头，夹持Φ45外圆：车端面，总长150，钻中心孔Φ2；粗车Φ40、Φ32、Φ20各外圆，直径留量2mm，长度留量1mm；精车Φ40、Φ32、Φ20各外圆，直径留量0.5mm；切退刀槽；倒角2处

40
铣键槽
铣键槽，保证长40
金工

铣床
万能分度头；键槽铣刀；游标卡尺

50
磨
1.磨Φ35、Φ25各外圆至尺寸
金工

磨床
双顶尖，卡箍；千分尺；砂轮

2.调头，磨Φ20外圆至尺寸

6-
去毛刺

金工

锉刀、毛刷等

70
检验

设计
（日期）
审核
（日期）
标准化
（日期）
会签
（日期）

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
