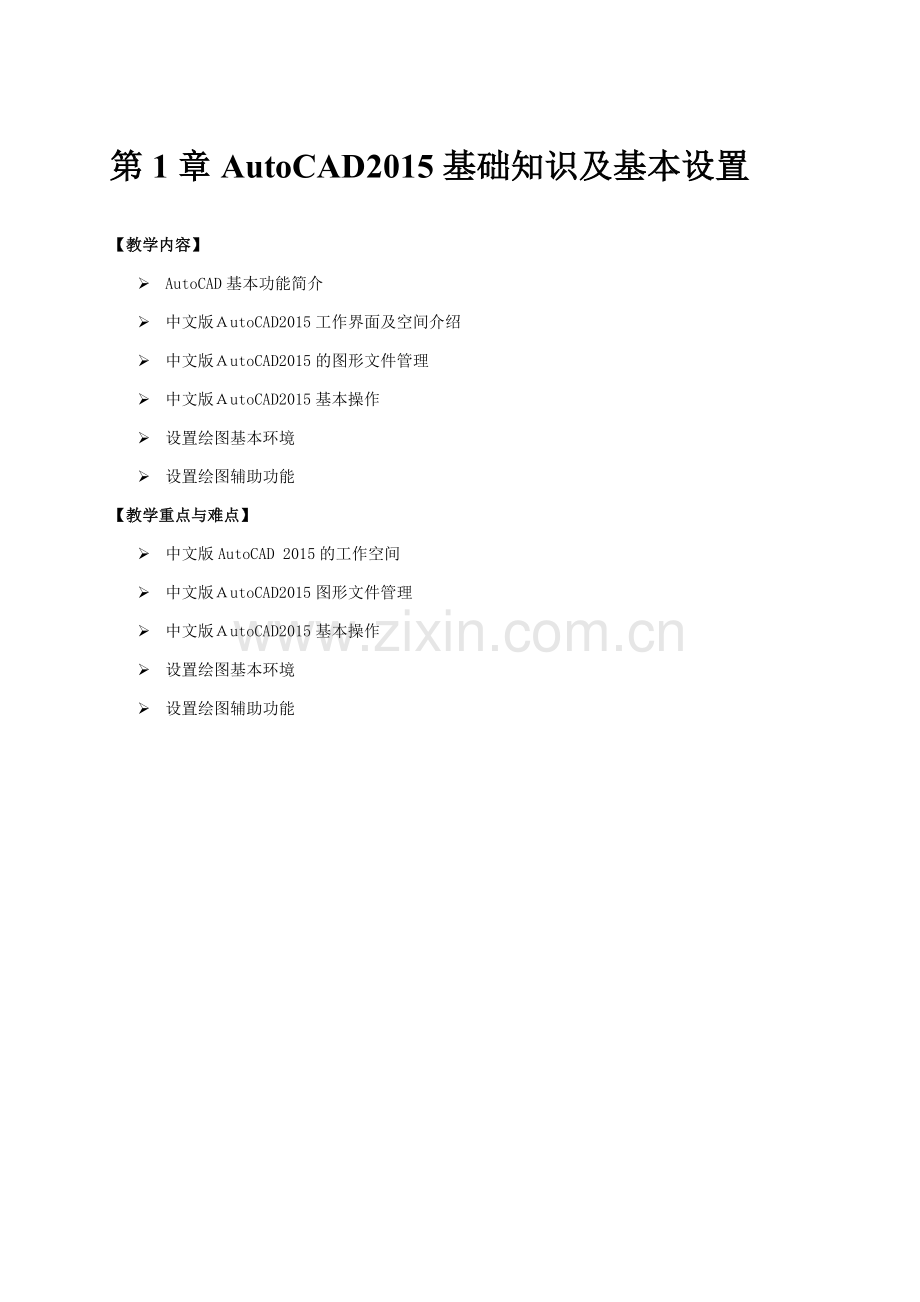

第1章AutoCAD2015基础知识及基本设置
【教学内容】
Ø AutoCAD基本功能简介
Ø 中文版ＡutoCAD2015工作界面及空间介绍
Ø 中文版ＡutoCAD2015的图形文件管理
Ø 中文版ＡutoCAD2015基本操作
Ø 设置绘图基本环境
Ø 设置绘图辅助功能
【教学重点与难点】
Ø 中文版AutoCAD 2015的工作空间
Ø 中文版ＡutoCAD2015图形文件管理
Ø 中文版ＡutoCAD2015基本操作
Ø 设置绘图基本环境
Ø 设置绘图辅助功能

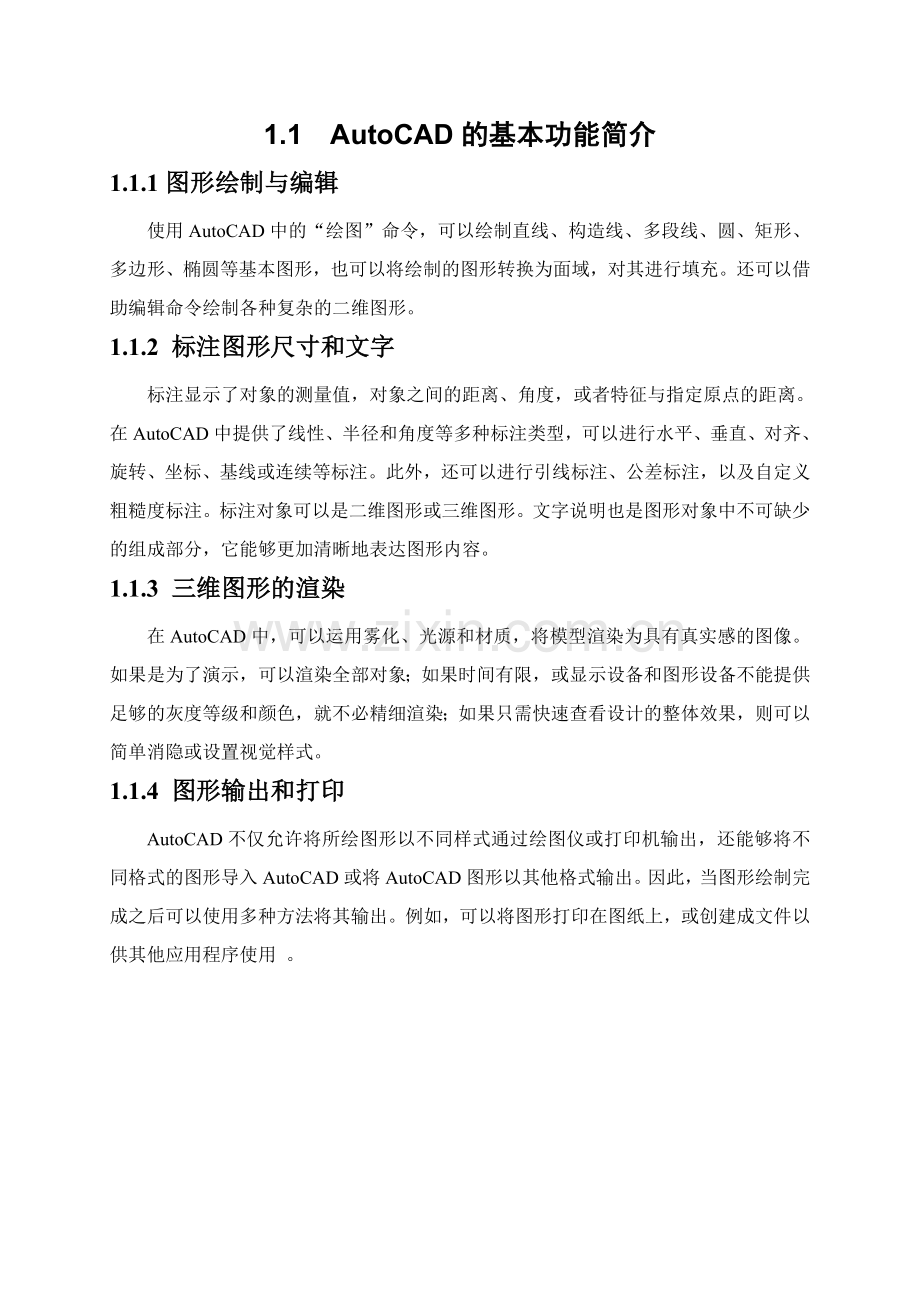

1.1 AutoCAD的基本功能简介
1.1.1图形绘制与编辑
使用AutoCAD中的“绘图”命令，可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形，也可以将绘制的图形转换为面域，对其进行填充。还可以借助编辑命令绘制各种复杂的二维图形。
1.1.2 标注图形尺寸和文字
标注显示了对象的测量值，对象之间的距离、角度，或者特征与指定原点的距离。在AutoCAD中提供了线性、半径和角度等多种标注类型，可以进行水平、垂直、对齐、旋转、坐标、基线或连续等标注。此外，还可以进行引线标注、公差标注，以及自定义粗糙度标注。标注对象可以是二维图形或三维图形。文字说明也是图形对象中不可缺少的组成部分，它能够更加清晰地表达图形内容。
1.1.3 三维图形的渲染
在AutoCAD中，可以运用雾化、光源和材质，将模型渲染为具有真实感的图像。如果是为了演示，可以渲染全部对象；如果时间有限，或显示设备和图形设备不能提供足够的灰度等级和颜色，就不必精细渲染；如果只需快速查看设计的整体效果，则可以简单消隐或设置视觉样式。
1.1.4 图形输出和打印
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。因此，当图形绘制完成之后可以使用多种方法将其输出。例如，可以将图形打印在图纸上，或创建成文件以供其他应用程序使用 。

1.2中文版ＡutoCAD 2015启动、工作空间、
工作界面及退出
1.2.1启动ＡutoCAD 2015
常用“启动ＡutoCAD 2015”方式如下：
（1）双击桌面快捷图标
（2）依次选择“开始”菜单→“所有程序”→“Autodesk” →“ＡutoCAD 2015”
（3）双击ＡutoCAD图形文件（扩展名为“.DWG”的文件）
1.2.2 ＡutoCAD 2015的工作空间
AutoCAD 2015提供了“草图与注释”、“三维基础”和“三维建模”三种工作空间模式 。用户也可以自定义工作空间。
三种工作空间模式可以相互转换，转换方式如下：
（1）选择 “工具”菜单→“工具栏”→ＡutoCAD→ “工作空间”，即可调出“工作空间”工具栏。
（2）在状态栏中单击“切换工作空间”按钮，在弹出的菜单中选择相应的命令即可
（3） 打开“快速访问”工具栏中的“工作空间”，选择需要的工作空间即可。
1.2.3ＡutoCAD 2015的工作界面
ＡutoCAD 2015工作界面主要由“应用程序”按钮、“功能区”选项板、快速访问工具栏、文本窗口与命令行、状态栏等元素组成。

图 ＡutoCAD 2015工作界面
1.应用程序按钮
“应用程序”按钮位于操作界面的左上角。单击“应用程序”按钮右边的小三角按钮，可以新建、打开、保存、发布和输出图形文件。通过菜单中“最近使用的文档”，可以快速预览之前打开的图形文件。
2.快速访问工具栏
“快速访问”工具栏包含“新建”、“打开”、 “保存”、“另存为”、“打印”、“放弃”和 “重做”七个按钮。用鼠标单击“快速访问”工具栏右侧小三角按钮时，可以打开 “自定义快速访问工具栏”下拉菜单，可以把下拉菜单中的相应命令拖到快速访问工具栏上。
注：在打开的 “自定义快速访问工具栏”下拉菜单中点击“显示菜单栏”按钮，即可调出菜单栏。
3.标题栏
“标题栏”位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是数字)。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。
4.功能区选项板
“功能区”选项板将ＡutoCAD常用的命令进行分类，集成了“默认”、“插入”、“注释”、“参数化”、“视图”、“管理”和“输出”等选项卡，每个选项卡又包括若干个面板，面板中有相应的工具按钮，在这些选项卡的面板中单击按钮即可执行相应的绘制或编辑操作。
5.文件标签栏
“文件标签”栏位于功能区选项板的左下方，用于显示当前已经打开图形文件的名称，单击文件标签即可切换至相应的图形文件窗口。
6.绘图区
在AutoCAD中，绘图区是用户绘图的工作区域，所有的绘图结果都反映在这个窗口中。在绘图窗口中除了显示当前的绘图结果外，还显示了当前使用的坐标系类型以及X轴、Y轴、Z轴的方向和十字光标等。默认情况下，坐标系为世界坐标系（WCS），在绘图区域的右上角设置坐标系类型。十字光标用于定位点、选择和绘制对象，当移动定点设备时，十字光标的位置会作相应的移动，就像手工绘图中的笔一样方便。
7.命令窗口
“命令行”窗口位于绘图窗口的底部，用于接收用户输入的命令，并显示AutoCAD提示信息。
位于“命令行窗口”上面的是“命令历史”窗口，它是记录AutoCAD命令的窗口，是放大的“命令行”窗口，它记录了已执行的命令。
此外，还可以拖动“命令历史”窗口上边框改变命令行大小（如图1-14所示），或者按F2键打开AutoCAD文本窗口显示更多已执行过的命令。
8.状态栏
“状态栏”在AutoCAD界面的最底部，提供关于打开和关闭图形工具的有用信息和按钮。包括模型与布局标签、光标的三维坐标值、辅助绘图工具、注释、工作空间等工具。可以从“状态栏”中最右侧的自定义菜单中选择要在状态栏中显示哪些工具。
9.模型/布局标签
点击“模型/布局”标签可在模型空间和图纸空间中转换所绘制图形。在绘图时，通常在模型空间创建图形，然后转换到图纸空间创建布局，打印所绘制的图形。
注：在模型空间中对图形进行修改，当转换到图纸空间时，修改可见；但在图纸空间中修改图形后，再转换到模型空间时，其中修改的部分在模型空间中无法体现。因此，如果需要对图形做出修改，则建议在模型空间中修改，然后再转换到图纸空间进行打印。
1.2.3退出ＡutoCAD 2015
常用“退出ＡutoCAD 2015”方式如下：
（1）命令行：“EXIT”或“QUIT” ↙（↙表示Enter回车键,下同）
（2）“应用程序”按钮→“关闭”
（3）下拉菜单：“文件（F）”→“退出”
（4）单击界面左上角“关闭”按钮
（5) 快捷键：“CTRL+Q”
例1-1 在ＡutoCAD 2015中自定义 “ＡutoCAD经典”工作空间。
操作步骤如下：（具体参考书）

1.3中文版ＡutoCAD 2015的图形文件管理
图形文件管理包括新建图形文件、打开已有文件、保存图形文件、图形文件加密保护、输出图形文件等。
1.3.1新建图形文件
常用“新建图形文件”命令方式如下：
（1）命令行：NEW或QNEW↙
（2）下拉菜单：“文件”→“新建”
（3）快捷键：Ctrl+N
（4）“快速访问”工具栏→“新建”按钮
（5) “应用程序按钮”→“新建”
执行命令后，将打开“选择样板”对话框从中选择样板，然后单击“打开”按钮即可新建图形文件。
1.3.2打开图形文件
1.常用“打开图形文件”命令方式如下：
（1）命令行：OPEN↙
（2）下拉菜单：“文件”→“打开”
（3）快捷键：Ctrl+O
（4）“快速访问”工具栏→“打开”按钮
（5)“应用程序按钮”→“打开”
执行命令后，将打开“选择文件”对话框，选择需要打开的文件，点击“打开”即可。
2.图形文件的局部打开
使用局部打开，可以只打开自己所需要的内容，加快文件的加载速度，而且也减少绘图窗口中显示的图形数量。
操作方法：“快速访问”工具栏→“打开” →“选择文件”对话框→单击“打开”按钮右侧的三角形按钮→“局部打开”→勾选需要打开的图层→“打开”按钮。此时打开“局部打开”对话框，点选图层，即可打开该图层的图形文件，
1.3.3保存图形文件
常用“保存图形文件”命令方式如下：
（1）命令行：SAVE↙
（2）下拉菜单：“文件”→“保存”
（3）快捷键：Ctrl+S
（4）“快速访问”工具栏→“保存”按钮
（5)“应用程序按钮”→“打开”
在第一次保存创建的图形时，系统将打开“图形另存为”对话框。默认情况下，文件以“AutoCAD 2013图形(*.dwg)”格式保存，也可以在“文件类型”下拉列表框中选择其他格式 。
注：由于高版本的文件在低版本中打不开，建议用户在保存文件时选择较低版本的格式保存，例如选择“AutoCAD 2004/LT2004图形(*.dwg)”
除了以上操作外，AutoCAD有文件自动存储功能，并且自动存储的时间和路径均可以修改，操作如下：
自动保存时间的修改：“应用程序按钮” →“选项”→“打开和保存”选项卡 →“文件安全措施” →“自动保存”，如图1-31所示。
自动保存路径的修改：“应用程序按钮” →“选项”→“文件”选项卡→“自动保存文件位置”→“浏览”，重新指定自动保存文件路径，然后点击“应用”和“确定”按钮即可，按照给定的路径即可找到自动保存的图形文件。
注:自动保存文件名为“.sv$”,后缀需改为“.dwg”方可打开自动保存的AutoCAD图形文件。
1.3.4加密保护图形文件
在AutoCAD 2015中，保存文件时可以使用密码保护功能，对文件进行加密保存。
常用“加密保护图形文件”命令方式如下：
1.执行“保存”或“另存为”命令→“图形另存为”对话框→“工具”按钮→“安全选项”→“安全选项”对话框→“密码”选项卡→“用于打开此图形的密码或短语”文本框中输入密码→“确定”→“确认密码”对话框→“再次输入用于打开此图形的密码”文本框中输入确认密码。
2.“应用程序按钮” →“选项”→“打开和保存”选项卡 →“安全选项”按钮 →打开“安全选项”对话框。
1.3.5输出图形文件
常用“输出图形文件”命令方式如下：
（1）命令行：EXPORT↙
（2）下拉菜单：“文件”→“输出”
（3)“应用程序按钮”→“输出”
执行命令后输入保存的文件名称，选择需要保存的文件类型和位置即可输出文件。

1.4 中文版ＡutoCAD 2015的基本操作
1.4.1 基本输入操作
1.命令的执行方式
常用执行命令方式如下：
（1) 使用命令行直接输入命令
（2) 使用下拉菜单。
（3) 使用工具栏，单击“工具”下拉菜单→“工具栏”→“AutoCAD”子菜单，即可点选需要调出的工具栏。
（4) 使用“屏幕菜单”，鼠标右键单击绘图区，可显示“屏幕菜单”。
（5) 使用“功能区”选项板。
2. 命令的重复、撤销与重做
（1）重复命令
作用：快速的启动已经使用过的命令。
常用“重复”命令方式如下：
①空格键或回车键Enter（此操作仅重新执行上一个命令）
②绘图区域单击鼠标右键→“重复”命令
③“命令行”或“文本窗口”单击鼠标右键→“最近使用的命令”，
（2）命令的撤销
作用：取消前面执行过的命令
常用“撤销”命令方式如下：
①命令行：UNDO或U↙
②下拉菜单：“编辑”→“放弃”
③“快速访问”工具栏→“放弃”
（3）重做
作用：恢复”U”命令撤销的操作
常用“重做”命令方式如下：
①命令行：REDO↙
②下拉菜单：“编辑”→“重做”
③“快速访问”工具栏→“重做”
注：REDO命令恢复最后一次执行U或UNDO命令撤销的操作。
1.4.2 坐标系及点坐标的输入
1. 坐标系
坐标(x,y)是表示点的最基本方法。在AutoCAD中，坐标系分为世界坐标系(WCS)和用户坐标系(UCS)。两种坐标系下都可以通过坐标(x,y)来精确定位点。
默认情况下，当前坐标系为世界坐标系即WCS，它包括X轴和Y轴(如果在三维空间工作，还有一个Z轴)。WCS坐标轴的交汇处显示“口”形标记，坐标原点位于图形窗口的左下角，所有的位移都是相对于原点计算的，并且沿X轴正向及Y轴正向的位移规定为正方向。
在AutoCAD中，为了能够更好地辅助绘图，经常需要修改坐标系的原点和方向，这时世界坐标系将变为用户坐标系即UCS。UCS的原点以及X轴、Y轴、Z轴方向都可以移动及旋转，甚至可以依赖于图形中某个特定的对象。尽管用户坐标系中3个轴之间仍然互相垂直，但是在方向及位置上却都更灵活。另外，UCS没有“口”形标记。
常用“用户坐标系的建立”方式如下：
（1）命令行：UCS↙
（2） “工具”下拉菜单→“新建UCS”
2. 点坐标的输入
在AutoCAD2015中，点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐标和相对极坐标4种方法表示。
（1）点坐标的表示方法
绝对直角坐标：是从点(0,0)或(0,0,0)出发的位移，可以使用分数、小数或科学记
数等形式表示点的X、Y、Z坐标值，坐标间用逗号隔开。例如点(100,50)，表示此点的X坐标值为100，Y坐标值为50。
绝对极坐标：是从点(0,0)或(0,0,0)出发的位移，但给定的是距离和角度，其中距
离和角度用“<”分开，且规定X轴正向为0°，Y轴正向为90°。例如点(120<60)，表示此点距离原点的长度为120，点与原点的连线与X轴正方向夹角为60°。
相对直角坐标和相对极坐标：相对坐标是指相对于某一点的X轴和Y轴位移，或距离和角度。它的表示方法是在绝对坐标表达方式前加上“@”号，如(@-200,100)和(@300<30)。其中，相对极坐标中的角度是新点和上一点连线与X轴的夹角。
注：在AutoCAD中角度默认以Ｘ轴正向为度量基准，逆时针为正，顺时针为负。
例1-2 用“点坐标的输入”方法，绘制下图所示的折线ABCD。

操作步骤：
命令: L↙
LINE 指定第一点: 0,0↙
指定下一点或 [放弃(U)]: 20,10↙
指定下一点或 [放弃(U)]: @5,30↙
指定下一点或 [闭合(C)/放弃(U)]: @25<30↙
指定下一点或 [闭合(C)/放弃(U)]: // “ESC”退出命令
（2）坐标显示的控制
在绘图窗口中移动光标的十字指针时，状态栏上将动态地显示当前指针的坐标。在AutoCAD 2015中，常用“坐标显示”方式如下：
①按下F6键
②Ctrl + D组合键
③单击状态栏的坐标显示区域
1.4.3 对象的选择
作用：选择要编辑的对象
常用“选择对象”的方式如下：
（1）直接点选法：鼠标左键直接点击需要编辑的图形对象，鼠标点击一次增加一个选择的对象。
（2）框选法（W）
在命令行显示“选择对象”时，输入“W”即可启动框选法，框选分为左框选和右框选。框选命令启动一次之后只能使用一次，可以批量选择需要编辑的图形对象。
（3）圈围选择法（WP）：在命令行显示“选择对象”时，输入“WP”即可启动圈围选择法，圈围选择法是通过拉出的实线多边形图形来选择需要编辑的图形对象，完全落在多边形图形内的对象被选择。
（4）圈交选择法（CP）：在命令行显示“选择对象”时，输入“CP”即可启动圈交选择法，圈交选择法是通过拉出的虚线多边形图形来选择需要编辑的图形对象，完全落在多边形内以及与多边形相交的对象被选择。
（5）栏选法（FENCE或F）：在命令行显示“选择对象”时，输入“FENCE或F”即可启动栏选法,通过多次拉出一条折现，与折线相交对象被选中。
（6）选择最后的图形对象（LAST或L）：在命令行显示“选择对象”时,输入“LAST或L”即可选择最后一个绘制的图形对象。
（7）全选（ALL）：在命令行显示“选择对象”时,输入“ALL”，可选定除冻结和锁定图层以外的所有对象，关闭图层上的对象即使不可见也可被选中。
（8）REMOVE或R：撤销选择集中的某一个或几个对象。
（9）PREVIOUS或P：再次选择前一个选择集。
1.4.4 透明命令
在AutoCAD中，透明命令指在执行其他命令的过程中可以执行的命令。常用的透明命令包括“视图缩放”和“视图平移”。
1.视图缩放
作用：对图形的显示大小进行缩放，便于用户观察、绘制图形。
（1）常用“视图缩放”命令启动方式如下：
①命令行：ZOOM或Z↙
②下拉菜单：“视图”→“缩放（Z）”
③“缩放”工具栏中的工具按钮
④屏幕快捷菜单：没有选定对象时，在绘图区域单击鼠标右键并选择“缩放（Z）”
注：执行“视图缩放”命令时，所绘制图形本身尺寸不改变。
（2）选项说明
①全部（A）：在当前视窗中显示整张图形，显示图形界限与图形范围中较大尺寸的一个。
②范围（E）：显示图纸的范围, 与“全部”不同之处是显示边界只是图形范围。
③动态（D）：动态缩放图形, 视图框中所圈图形全屏显示。
④ 比例（S）：以指定的比例因子缩放图形显示，
nX：根据当前视图指定比例。例如输入0.5X,使屏幕上的每个对象显示为原大小的1/2.
nXP：根据当前视图指定比例。例如输入0.5XP，则以图纸空间单位的1/2显示模型空间。创建每个视口以不同的比例显示对象的布局。
⑤窗口（W）：缩放用矩形框选取的指定区域。
⑥对象（O）：显示选定的对象并使其位于绘图区域的中心。
⑦中心（C）：以新建立的中心点和高度缩放图形。
⑧上一个（P）：缩放显示上一个视图，最多可恢复此前的10个视图，若当前视图中删除了某些实体，使用“p”方式返回后，该视图中不再有这些图形实体。
2. 视图平移
作用：在不改变屏幕缩放比例及绘图极限的条件下，移动窗口，从而使图样中的特定部分位于屏幕指定位置，便于观察。
（1）常用“视图平移”命令启动方式如下：
①命令行：PAN或P↙
②下拉菜单： “视图”→“平移（P）”
③屏幕快捷菜单：没有选定对象时，在绘图区域单击鼠标右键并选择“平移”
（2）选项说明
①“实时”平移：光标指针变成一只小手，按住鼠标左键拖动，窗口内的图形就可按光标移动的方向移动。释放鼠标，可返回到平移等待状态。按Esc键或Enter键退出实时平移模式。
②“点”平移：通过指定基点和位移值来平移图形。
③“左”、“右”、“上”、“下”：表示图形移动方向分别是向左、向右、向上、向下。
此外，视图的缩放和平移也可通过鼠标操作实现：
滚轮：向前—放大；
向后—缩小，同“实时缩放”
双击—图形最大限度显示,同“范围E”
按住滚轮：“实时”平移
1.4.5 重画
在绘图和编辑中，屏幕上经常会出现由于拾取与删除图形对象而留下小十字形的标识点，选用重画命令可以清除屏幕上的这些标记以及杂乱的显示内容，并且将当前屏幕图形进行重新绘制、刷新显示。
1.常用“重画”命令启动方式如下：
（1）命令行：REDRAW或R↙
（2）下拉菜单：“视图”→“重画”
2.操作说明
执行REDRAW命令后回车，当前屏幕图形立即被刷新。
1.4.6 重生成
重生成命令用来重新生成当前视图内全部图形并在屏幕上显示出来，而全部重生成命令将还用来重新生成所有视图内的图形。自动重生成命令可以自动重生成整个图形，确保屏幕上的显示能够反映图形的实际状态，从而保持视觉的真实，该命令可以对所有的视图窗口进行操作。
1.常用“重生成”命令启动方式如下：
（1）命令行：REGEN或RE↙
（2）下拉菜单：“视图”→“重生成”
2.操作说明
执行REGEN命令后回车，AutoCAD2015系统重新计算图形组成部分的屏幕坐标，并重新在屏幕上显示图形的过程。比如圆形放大显示时，轮廓不光滑，刷新当前视图后，圆形轮廓就会变
1.5 设置绘图基本环境
1.5.1 设置系统参数
一般情况下，AutoCAD安装完成后就可以在其默认状态下绘制图形了，但有时为了提高制图效率，在绘图时可以通过“选项”命令设置一些与绘图命令相关的系统参数，如绘图窗口的颜色、光标的大小等。
1.常用“选项”命令启动方式如下：
（1) 命令行：OPTIONS 或OP↙
（2）下拉菜单：“工具”→“选项（N）”
（3) “应用程序按钮” →“选项”
（4）屏幕快捷菜单：在绘图区域单击鼠标右键并选择“选项（O）”
2.选项说明
该对话框包括“文件”、“显示”、“打开和保存”、“打印和发布”、“系统”、“用户系统配置”、“绘图”、“三维建模”、“选择集”、“配置”和“联机”11个选项卡，由于篇幅有限，只对其中一些常用的设置进行简单介绍。
（1）“文件”选项卡
列出程序在其中搜索支持文件、驱动程序文件和其他文件的文件夹以及文件自动保存路径的设置等。
（2）“显示”选项卡
“显示”选项卡用于设置AutoCAD 2015的显示。
（3）“打开和保存”选项卡
此选项卡用于控制AutoCAD 2015中与打开和保存文件相关的选项。
（4）“用户系统配置”选项卡
此选项卡用于控制优化工作方式的各个选项。
（5）“绘图”选项卡
此选项卡用于设置各种基本编辑选项。
（6）“三维建模”选项卡
  此选项卡用于三维建模相关的设置。
（7）“选择集”选项卡
此选项卡用于设置选择对象时相关的选项。
此滑块用来设置夹点操作时的夹点方框的大小。
1.5.2 设置图形单位
用AutoCAD创建的所有对象都是根据图形单位进行测量的。在开始绘图前，必须基于要绘制的图形确定一个图形单位代表的实际大小。例如一个图形单位的距离通常表示实际单位的1毫米、1厘米或1英寸。
1.常用“图形单位”命令启动方式如下：
（1）命令行： DDUNITS或UNITS↙
（2）下拉菜单：“格式”→“单位（U）”
执行“单位”命令后将弹出“图形单位”对话框。
2.选项说明
在该对话框中可设置制图时使用的长度单位、角度单位以及单位的显示格式和精度等参数。
（1）“长度”选项组
“类型”下拉列表框用于设置长度单位的格式类型；“精度”下拉列表框用于设置长度单位的显示精度。
（2）“角度”选项组
“类型”下拉列表框用于设置角度单位的格式类型；“精度”下拉列表框用于设置角度单位的显示精度。选中“顺时针”复选框，表明角度测量方向是顺时针方向，未选中则表示角度测量方向为逆时针方向。
（3）“插入时的缩放单位” 选项组
“用于缩放插入内容的单位”下拉列表控制插入到当前图形中的块和图形的测量单位。如果块或图形创建时使用的单位与该选项指定的单位不同，则在插入这些块或图形时，将对其按比例缩放。插入比例是源块或图形使用的单位与目标图形使用的单位之比。如果插入时不按指定单位缩放，选择“无单位”。
（4）方向
单击“方向”按钮可打开“方向控制”对话框，如图1-43所示。在此对话框中可定义角度0并指定测量角度的方向。默认情况下，角度0°方向指向右即正东的方向，逆时针方向为角度增加的方向。
注：建筑制图中，图形单位的设置一般为：长度类型为“小数”，精度为0；角度类型为“十进制度数”，精度为0；单位为“mm”。
1.5.3 设置绘图界限
图形界限就是绘图区域，也称为图限。默认情况下，AutoCAD对绘图范围没有限制，可以将绘图区看作是一幅无穷大的图纸，但通常用于打印的图纸都有一定的规格尺寸，如A3（297mm×420mm），为了将绘制的图行方便地打印输出，在绘图前应设置好图形界限。
1.常用设置“图形界限”命令启动方式如下：
（1）命令行：LIMITS↙
（2）下拉菜单：“格式”→“图形界限”
命令启动后，命令行提示：
重新设置模型空间界限:
指定左下角点或[开（ON）/关（OFF）]<0.0000,0.0000>: // 输入图形边界左下角的坐标后回车
指定右上角点 <420.0000,297.0000>: // 输入图形边界右上角的坐标后回车
注：命令行提示中的“开（ON）”表示打开绘图界限检查，如果所绘图形超出图限，则系统不绘制此图形，并在命令行给出提示信息，“关（OFF）”表示绘图边界无效，用户可以在绘图边界以外拾取点或实体。
例1-3以A2图纸大小为例，设置图纸的绘图界限。
操作步骤：
按上述方式启动“图形界限”，命令行提示如下：
重新设置模型空间界限:
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>: 0,0//输入左下角点坐标
指定右上角点 <420.0000,297.0000>: 59400,42000//输入右上角点坐标
图形界限设置完成后，在命令行输入“SE（草图设置）”命令，在弹出的“草图设置”对话框中选择“捕捉和栅格”选项卡，取消右下角“捕捉行为”选项组中 “显示超出界限的栅格”复选框的勾选，单击“确定”按钮。打开图形界限，按“F7”键打开栅格显示，执行“视图”→“缩放”→“全部”命令，即可观察到设置结果。
注：由于本书中建筑平面、立面和剖面图都是采用1：1的比例绘图，1:100的比例打印出图，所以A2图纸设置的绘图界限就为59400×42000。
1.5.4 设置图层
图层是AutoCAD用来组织、管理图形对象的一种有效工具，在工程图样的绘制工作中发挥着重要的作用。用户可以把图层理解成没有厚度、透明的图纸，一个完整的工程图样由若干个图层完全对齐、重叠在一起形成的。例如，绘制建筑平面图时，可以把轴线、墙体、门窗、文字与尺寸标注分别画在不同的图层上，如果要修改墙体的线宽，只要修改墙体所在图层的线宽即可，而不必逐一地修改每一道墙体。同时，还可以关闭、解冻或锁定某一图层，使该图层不显示或不能对其进行修改。
1．建立新图层
开始绘制新图形时，AutoCAD将自动创建一个名为“0”的特殊图层。默认情况下，图层“0”将被指定使用7号颜色、Continuous线型、“默认”线宽，用户不能删除或重命名该“0”图层。在绘图过程中，如果用户要使用更多的图层来组织图形，就需要先创建新图层。
常用“建立新图层”命令启动方式如下：
（1）命令行：LAYER或 LA↙
（2）下拉菜单：“格式”→“图层（L）”
（3）图层工具栏：图标
（4）功能区：“默认”选项卡→“图层”面板→“图层特性”
执行“建立新图层”命令后将弹出“图层特性管理器”对话框，在“图层特性管理器”对话框中单击“新建图层”按钮，可以创建一个名称为“图层1"的新图层。默认情况下，新建图层与当前图层的颜色、线型、线宽等设置相同，用户可以根据需要对图层的名称、图层的线条颜色、线型、线宽等重新进行设置。
2．设置当前图层
所有AutoCAD绘图工作只能在当前图层进行，设置当前图层的方法如下：
（1）在“图层特性管理器”对话框的图层列表中，选择需置为当前的图层后，单击“置为当前”按钮，即可将该图层设置为当前层。
（2）在“图层特性管理器”对话框的图层列表中，选择需置为当前的图层后，单击鼠标右键，在弹出的快捷菜单中选择“置为当前”命令，即可将该图层设置为当前层。
（3）在“图层特性管理器”对话框的列表图区双击需要置为当前的图层。
（4）通过“图层”工具栏来实现图层切换，这时只需选择要将其设置为当前层的图层名称即可，如图1-45所示。
（5）通过“图层”面板实现图层切换，如图1-46所示。
3．设置图层颜色、线型和线宽
（1）设置图层颜色
在工程制图中，整个图形包含多种不同功能的图形对象，为了便于直观地区分它们，可以对不同的图形对象使用不同的颜色绘制。
需要改变图层颜色时，可在“图层特性管理器”对话框中单击图层的“颜色”图标，打开“选择颜色”对话框。它是一个标准的颜色设置对话框，可以使用“索引颜色”、“真彩色”和“配色系统”3个选项来选择颜色。
（2）设置图层线型
线型是指图形基本元素中线条的组成和显示方式，如虚线和实线等。在AutoCAD
中既有简单线型，也有由一些特殊符号组成的复杂线型，以满足不同国家或行业标准的要求。在绘制图形时要使用线型来区分图形元素，这就需要对线型进行设置。
（3）设置图层线宽
线宽设置就是改变线条的宽度。在AutoCAD中，使用不同宽度的线条表现对象的
大小或类型，可以提高图形的表达能力和可读性。
4. 管理图层
在AutoCAD中，使用“图层特性管理器”对话框不仅可以创建图层，删除图层、图层切换、设置图层的颜色、线型和线宽，还可以对图层进行更多的设置与管理，如图层的显示控制等。
（1）图层的打开和关闭
在“图层特性管理器”对话框图层显示列表或在图层工具栏图层显示列表中，通过单击图层开关按钮，可以控制图层的“开”与“关”。当图层被打开时，图层上的图形对象是可见的，并且可以被编辑和打印输出；当图层被关闭时，此图层上的图形对象不可见，并且不能被编辑和打印输出。
（2）图层的冻结和解冻
在“图层特性管理器”对话框图层显示列表或在图层工具栏图层显示列表中，通过单击图层冻结与解冻按钮，可以控制图层的“冻结”与“解冻”。当图层被冻结时，此图层上的图形对象不可见，不参与重生成，并且不能被打印输出；当图层未被冻结时，图层上的图形对象是可见的，参与重生成，也可以被打印输出。
冻结图层有利于减少系统重生成图形的时间，如果用户绘制的图形较大且需要重生成图形时，即可使用图层的冻结功能将不需要重生成的图层进行冻结。完成重生成后，可使用解冻功能将其解冻，恢复为原来的状态。
（3）图层的锁定和解锁
在“图层特性管理器”对话框图层显示列表或在图层工具栏图层显示列表中，通过单击图层锁定与解锁按钮，可以控制图层的“锁定”与“解锁”。当图层被锁定时，此图层上的图形对象可见，但不能被编辑；当锁定的图层被解锁，图层上的图形对象可见，且可以被选择、编辑。锁定图层有利于对较复杂的图形进行编辑。

1.6 设置绘图辅助功能
为了快捷准确地绘制图形，AutoCAD提供了多种必要的辅助绘图工具，利用这些工具，可以方便、迅速、准确地实现图形的绘制和编辑，不仅可以提高工作效率，而且能更好地保证图形的质量。这些工具主要集中在状态栏上。
1.6.1栅格
功能：给用户一个直观的相对尺寸的概念，如同传统纸面制图中的坐标纸一样。
常用控制“栅格”打开和关闭命令方式如下：
（1）命令行：GRID↙
（2）左键单击状态栏中的“显示图形栅格”按钮，即可打开或关闭“栅格”
（3）功能键：F7
注：栅格打开后，组成栅格的点在屏幕上可见，但不是图形文件的组成部分，不能被打印输出。
1.6.2捕捉模式
功能：将光标锁定或捕捉到栅格线的交叉点上，使用户能够精确地捕捉和选择这个栅格上的点。
1.常用控制“捕捉模式”打开或关闭命令方式如下：
（1）命令行：SNAP↙
（2）左键单击状态栏中的“捕捉模式”按钮，即可打开或关闭“捕捉”功能
（3）功能键：F9
（2）捕捉与栅格设置
2.常用“绘图设置”命令启动方式如下：
（1）命令行：DSETTINGS或SE↙
（2）下拉菜单：“工具”→“绘图设置”
（3）单击状态栏上“捕捉模式”小箭头，选择“捕捉设置”
执行命令后，即可打开“草图设置”对话框，如图所示。该对话框的“捕捉和栅格”选项卡中可分别设置X,Y两个方向上的捕捉及栅格间距，一般情况下取相同的间距。
1.6.3正交模式
功能：限制光标只能沿水平方向或垂直方向移动，从而快速绘制出水平或垂直直线。
常用控制“正交模式”打开或关闭命令方式如下：
（1）命令行：ORTHO↙
（2）左键单击状态栏中的“正交限制光标”按钮，即可打开或关闭“正交”模式
（3）功能键：F8
注：正交模式打开后，当要绘制一定长度的线段时，直接输入线段长度即可，不需要输入完整的相对坐标值。
1.6.4对象捕捉
功能：十字光标可以精确定位到现有图形对象的特定点或特定位置上，例如直线的中点、圆的圆心等。
1.常用控制“对象捕捉”打开或关闭命令方式如下：
（1）左键单击状态栏中的“对象捕捉”按钮 ，即可打开或关闭“对象捕捉”
（2）功能键：F3
2.设置对象捕捉
利用捕捉与栅格设置中的方法打开“草图设置”对话框，选择“对象捕捉”选项卡，即可选择“对象捕捉”的特征点。
3.对象捕捉类型说明
（1）端点：直线或曲线端头的点；
（2）中点：直线或圆弧的中间点；
（3）节点：包括对象、文字的起点或尺寸标注定义点；
（4）象限点：圆、圆弧、椭圆等与当前用户坐标相关的0°、90°、180°、270°处的点；
（5）交点：图形对象相交的点；
（6）延长线：封闭或者非封闭对象的线段或圆弧延长线的点；
（7）插入点：图块、标注对象或外部参照的插入点；
（8）最近点：距离光标最近的特征点；
（9）外观交点（重影点）：二维空间看似相交，实际在三维空间并不相交的点；
（10）平行线：用来创建从一点出发与指定直线段平行的辅助线。
单击右侧的“全部选择”或“全部清除”按钮可以快速选择或取消选择所有的对象捕捉类型。
1.6.5自动追踪
功能：“自动追踪”可按照指定角度绘制对象，或者绘制与其他对象有特定关系的对象。自动追踪功能分为“极轴追踪”和“对象捕捉追踪”两种。
“极轴追踪”是按照给定的角度增量来追踪特征点；而“对象捕捉追踪”则按照与对象的某种特定关系来追踪。也就是说，如果已经确定要追踪的方向(角度)，则使用“极轴追踪”；如果不能确定具体的追踪方向(角度)，但知道与其他对象的某种关系(如相交)，则用“对象捕捉追踪”。极轴追踪和对象捕捉追踪可以同时使用。
1.极轴追踪
（1）常用控制“极轴追踪”打开或关闭命令方式如下：
①在“草图设置”对话框中勾选“启用极轴追踪”。
②左键单击状态栏中的“极轴追踪”按钮，即可打开或关闭“极轴追踪”
③功能键：F10
（2）“极轴追踪”操作步骤如下：
①选择增量角度(实际追踪可以为增量角的倍数)，当需要的增量角度在下拉箭头下未找到，或者需要设置多个增量角时，可以勾选图1-54中的“附加角”复选框，然后单击“新建”按钮手动添加需要的增量角度；
②启用极轴追踪功能；
③移动光标，寻找“追踪辅助线”；
④输人距离值即可确定所需点位置。
2.对象捕捉追踪
常用控制“对象捕捉追踪”打开或关闭命令方式如下：
（1）在“草图设置”对话框中“对象捕捉”选项卡下勾选“启用对象捕捉追踪”
（2）左键单击状态栏中的“对象追踪”按钮，即可打开或关闭“对象捕捉追踪”
（3）功能键：F11
注：在使用极轴追踪及对象捕捉追踪功能时，对象捕捉功能应同时被启用。
例1-4绘制一条线段，使该线段的一个端点与另一条已知线段的端点在同一条水平线上。
操作步骤：
（1）同时打开状态栏上的“对象捕捉”和“对象捕捉追踪”按钮，启动对象捕捉追踪功能；
（2）绘制一条线段；
（3）绘制第二条线段。命令行提示与操作如下：
命令：lINE↙
指定第一点：// 指定点1，如图 （a）所示
指定下一点或[放弃（U）]：//将鼠标移动到点2处，系统自动捕捉到第一条直线的端点2，如图 （b）所示。系统显示一条虚线为追踪线，移动鼠标，
