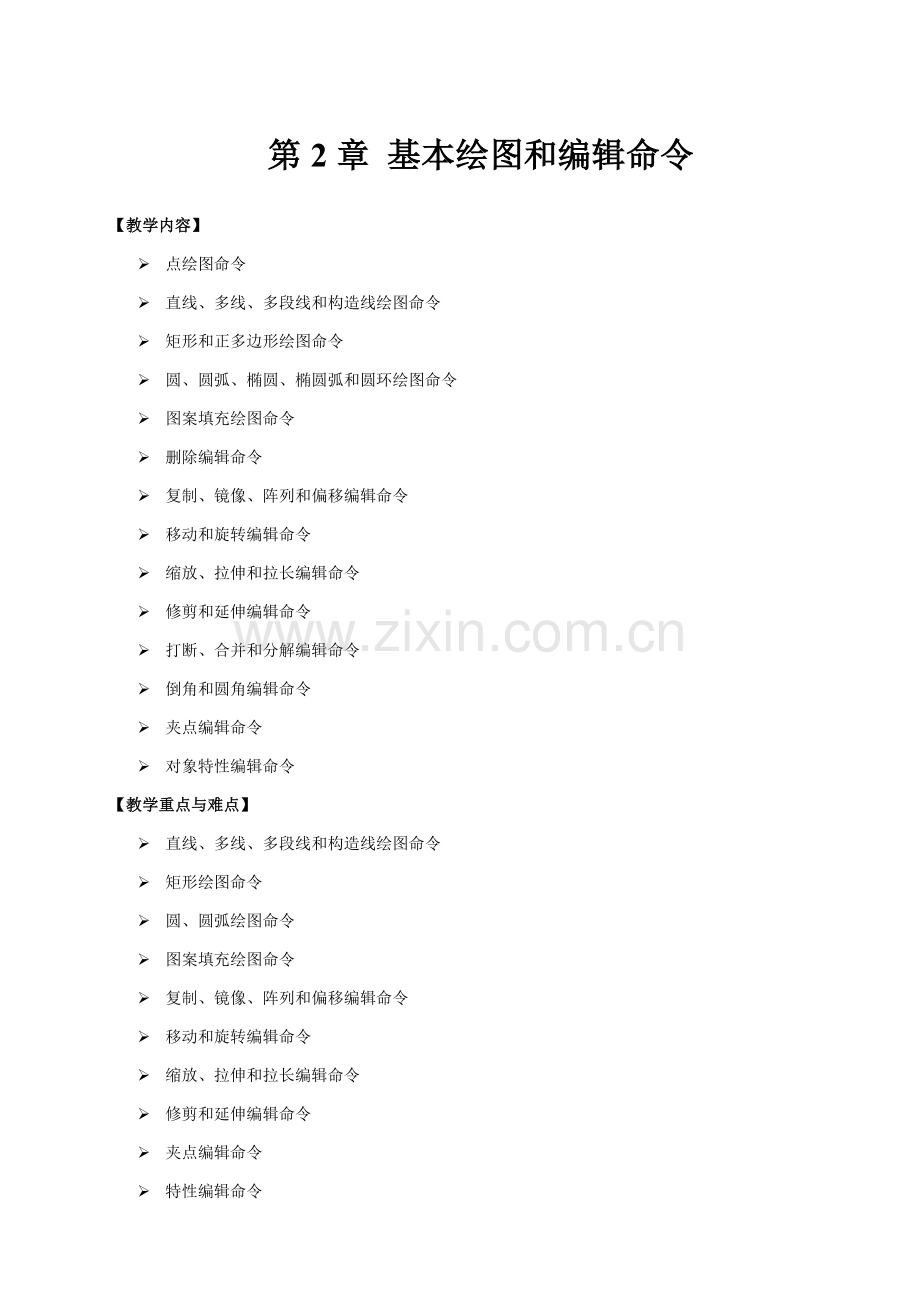

第2章 基本绘图和编辑命令
【教学内容】
Ø 点绘图命令
Ø 直线、多线、多段线和构造线绘图命令
Ø 矩形和正多边形绘图命令
Ø 圆、圆弧、椭圆、椭圆弧和圆环绘图命令
Ø 图案填充绘图命令
Ø 删除编辑命令
Ø 复制、镜像、阵列和偏移编辑命令
Ø 移动和旋转编辑命令
Ø 缩放、拉伸和拉长编辑命令
Ø 修剪和延伸编辑命令
Ø 打断、合并和分解编辑命令
Ø 倒角和圆角编辑命令
Ø 夹点编辑命令
Ø 对象特性编辑命令
【教学重点与难点】
Ø 直线、多线、多段线和构造线绘图命令
Ø 矩形绘图命令
Ø 圆、圆弧绘图命令
Ø 图案填充绘图命令
Ø 复制、镜像、阵列和偏移编辑命令
Ø 移动和旋转编辑命令
Ø 缩放、拉伸和拉长编辑命令
Ø 修剪和延伸编辑命令
Ø 夹点编辑命令
Ø 特性编辑命令

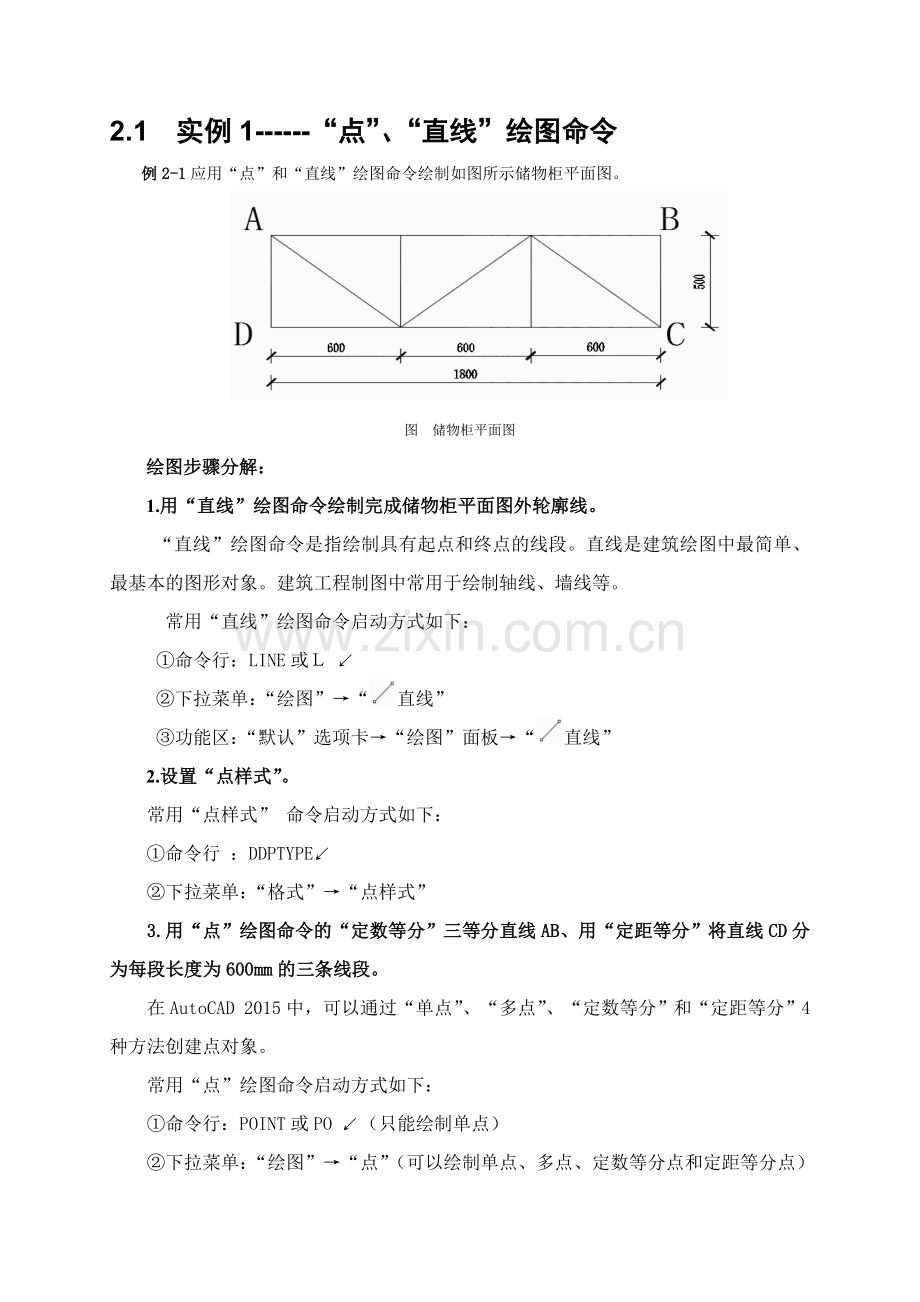

2.1 实例1------“点”、“直线”绘图命令
例2-1应用“点”和“直线”绘图命令绘制如图所示储物柜平面图。

图 储物柜平面图
绘图步骤分解：
1.用“直线”绘图命令绘制完成储物柜平面图外轮廓线。
“直线”绘图命令是指绘制具有起点和终点的线段。直线是建筑绘图中最简单、最基本的图形对象。建筑工程制图中常用于绘制轴线、墙线等。
常用“直线”绘图命令启动方式如下：
①命令行：LINE或Ｌ ↙
　 ②下拉菜单：“绘图”→“直线”
③功能区：“默认”选项卡→“绘图”面板→“直线”
2.设置“点样式”。
常用“点样式” 命令启动方式如下：
①命令行 ：DDPTYPE↙
　 ②下拉菜单：“格式”→“点样式”
3.用“点”绘图命令的“定数等分”三等分直线AB、用“定距等分”将直线CD分为每段长度为600mm的三条线段。
在AutoCAD 2015中，可以通过“单点”、“多点”、“定数等分”和“定距等分”4种方法创建点对象。
常用“点”绘图命令启动方式如下：
①命令行：POINT或PO ↙（只能绘制单点）
　 ②下拉菜单：“绘图”→“点”（可以绘制单点、多点、定数等分点和定距等分点）
③功能区：“默认”选项卡→“绘图”面板→“多点”或“定数等分”或“定距等分”
（1）“定数等分”三等分直线AB操作步骤如下：
命令: _divide
选择要定数等分的对象: //点选直线AB
输入线段数目或 [块(B)]: 3 //输入数字3↙，如图2-6所示

图2-6“定数等分”直线AB 图2-7“定距等分”直线CD
（2）“定距等分”等分直线CD操作步骤如下：
命令: _measure
选择要定距等分的对象: //点选直线CD（此操作点选的是直线CD左端）
指定线段长度或 [块(B)]: 600 //输入数字600↙，如图2-7所示
4.用“直线”绘图命令连接对应点后，删除图形中的点即可绘制完成储物柜平面图。

2.2实例2------“构造线”绘图命令
例2-2应用“构造线”绘图命令绘制如图所示轴网图。

图 轴网图
“构造线”绘图命令是指绘制两端可以无限延伸的直线，建筑工程制图中常用于辅助绘图和轴线的绘制。
（1）常用“构造线”绘图命令启动方式如下：
①命令行：XLINE或XL ↙
　 ②下拉菜单：“绘图”→“构造线”
③功能区：“默认”选项卡→“绘图”面板→“构造线”
（2）初步绘制轴线操作步骤如下：
命令：XL ↙
命令: xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: h↙
指定通过点: //在绘图区域点击确定一点，绘制轴线A
命令: XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: v↙
指定通过点: //在绘图区域点击确定一点，绘制轴线1
命令: XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: o↙
指定偏移距离或 [通过(T)] <6000.0000>: 3000↙
选择直线对象: //点选轴线A
指定向哪侧偏移: //在轴线A上方点击，即可确定出轴线B
选择直线对象: //点选轴线B
指定向哪侧偏移: //在轴线B上方点击，即可确定出轴线C
选择直线对象: //按“Esc”键退出命令
命令: XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: o↙
指定偏移距离或 [通过(T)] <3000.0000>: 6000↙
选择直线对象: //点选轴线1
指定向哪侧偏移: //在轴线1右边点击，即可确定出轴线2
选择直线对象: //点选轴线2
指定向哪侧偏移: //在轴线2右边点击，即可确定出轴线3
选择直线对象: //按“Esc”键退出命令，如图所示

注：如若要将轴线改为点画线，可在“特性”面板处选择“线型”中的“其他”，然后在弹出的“线型管理器”对话框中加载点画线，点击“显示细节”按钮，改变“全局比例因子”为50，将所绘轴线线型改为已加载的点画线即可显示如图所示轴网图。
全局比例因子=1/(图形输出比例*2)，例如图形输出比例为1:100，则全局比例因子=50。

2.3 实例3------“矩形”绘图命令、“删除”编辑命令
例2-3应用“矩形”绘图命令和“删除”编辑命令绘制如图2-15所示窗户立面图。

图2-15窗户立面图
绘图步骤分解：
1.用“矩形”绘图命令绘制完成窗户外框线。
“矩形”绘图命令是指通过指定两个角点的方式绘制矩形，或绘制带有倒角和圆角的矩形，执行该命令时，可改变线的宽度。建筑工程制图中常用于绘制图框、标题栏、窗户等。
（1）常用“直线”绘图命令启动方式如下：
①命令行：RECTANG或REC ↙
　 ②下拉菜单：“绘图”→“矩形”
③功能区：“默认”选项卡→“绘图”面板→“矩形”
（2）窗户外框线操作步骤如下：
命令: rec↙
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //在绘图区域单击确定第一个角点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @1000,1500↙
2.应用“构造线”作辅助线，如下图所示。
操作步骤如下：
命令: xl↙
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: o↙
指定偏移距离或 [通过(T)] <通过>: 70↙
选定窗外框线及中心线，应用构造线偏移完成辅助线的绘制，详细操作过程略。

“构造线”作为辅助线绘制窗户
3.应用“矩形”绘图命令，捕捉辅助线交点完成内部窗格的绘制。
4.应用“删除”编辑命令删除辅助线，完成窗户立面图绘制。
“删除”编辑命令指删除选中的图形对象，相当于手工绘图中的橡皮擦图。
（1）常用“删除”编辑命令启动方式如下：
①命令行：ERASE或E ↙
　 ②下拉菜单：“修改”→“删除”
③功能区：“默认”选项卡→“修改”面板→“删除”
④键盘输入：Delete
（2）删除辅助线操作步骤如下：
用“右框选”法选中需要删除的辅助线，然后执行“删除”命令，回车即可删除辅助线；也可先启动“删除”命令，然后“右框选”选中需要删除的辅助线，回车删除辅助线。

2.4实例4------“修剪”编辑命令
例2-4应用 “修剪”编辑命令修剪完成下图轴网图。
绘图步骤分解：
1.用“矩形”绘图命令绘制“修剪边界”。如图。

“矩形”绘图命令绘制“修剪边界”
2.用“修剪”编辑命令修剪边界外的构造线。
“修剪”编辑命令指将超出修剪边界的多余部分修剪删除掉。
（1）常用“修剪”编辑命令启动方式如下：
①命令行：TRIM或TR ↙
　 ②下拉菜单：“修改”→“修剪”
③功能区：“默认”选项卡→“修改”面板→“修剪”
注：
①“修剪”命令执行时首先必须选择修剪边界，按“回车”键后再选择被修剪的对象。
②执行“修剪”命令时，当提示选择要修剪的对象时，如果按住shift键，选择对象就转换成
执行延伸功能。剪切边暂时起延伸边界作用。
（2）操作步骤如下：
命令: TRIM↙
当前设置:投影=UCS，边=无 //提示当前设置
选择剪切边... //提示选择剪切边界
选择对象或 <全部选择>: 找到 1 个 //点击选择图中的矩形框
选择对象: ↙
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: // 用“右框选”法连续选择矩形外面的构造线
选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或
[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: *取消* //按“Esc”键退出命令，如图2-19所示

修剪轴网图
3.用“删除”编辑命令删除矩形框，如图所示。

轴网图

2.5 实例5------“圆”绘图命令、“复制”编辑命令
例2-5应用 “圆”绘图命令在图2-20上绘制完成图例2-4所示的轴线圆。
绘图步骤分解：
1.用“圆”绘图命令绘制第一个轴线圆。
“圆”绘图命令在建筑工程制图中常用于绘制轴线圆、指北针、圆形建筑物或构筑物等。
（1）常用“圆”绘图命令启动方式如下：
①命令行：CIRCLE或C ↙
　 ②下拉菜单：“绘图”→“圆”
③功能区：“默认”选项卡→“绘图”面板→“圆”
（2）绘制轴线圆操作步骤如下：
命令: _circle↙
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: 2p↙ //用两点法绘制圆
指定圆直径的第一个端点: //捕捉A轴线的右端点
指定圆直径的第二个端点: <正交 开> 800 ↙ //打开“正交”模式，光标沿着水平方向向右移动，输入值为800。如图2-22所示。

图2-22绘制轴线A的轴线圆
2.用“复制”编辑命令绘制完成其他轴线圆。
（1）常用“复制”编辑命令启动方式如下：
①命令行：COPY或CP或CO ↙
　 ②下拉菜单：“修改”→“复制”
③功能区：“默认”选项卡→“修改”面板→“复制”
（2）操作步骤如下：
命令: CO↙
选择对象: 找到 1 个 //点选已绘制完成的轴线圆
选择对象: ↙ //结束选择被复制的对象
当前设置: 复制模式 = 多个 //提示复制模式为连续多个复制
指定基点或 [位移(D)/模式(O)] <位移>: //点击选择已绘制轴线圆左侧的象限点
指定第二个点或 [阵列(A)] <使用第一个点作为位移>: //点击B轴线的右端点
指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>: //点击C轴线的右端点
指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>: *取消* //按“Esc”键退出命令,如图所示

图 绘制完成右侧轴线圆
用类似的方法完成上方轴线圆的绘制，不同之处在于：
①“指定基点”时点击选择已绘制轴线圆下方的象限点；
②“指定第二个点”时点击选择1、2、3轴线上方的端点。
绘制完成的轴线圆图形如图所示。

2.6 实例6------“多线”绘图命令
例2-6应用“多线”绘图命令绘制如图所示墙体图，外墙厚度为370mm，内墙厚度为240mm。

图2-25墙体图
“多线”绘图命令是指绘制多条（1-16条）相互平行的直线，且各条直线可以设置不同颜色和线型。建筑工程制图中常用于绘制墙体、多路平行排列的不同管线或平开窗平面图等。
多线应用步骤：（1）MLSTYLE设置多线样式；
（2）ML绘制多线；
（3）MLEDIT编辑修整多线的交叉点。
绘图步骤分解：
1.设置墙体的多线样式。
（1）常用设置“多线样式” 命令启动方式如下：
①命令行：MLSTYLE ↙
　 ②下拉菜单：“格式”→“多线样式 ”
（2）设置370墙和240墙的多线样式如下：
外墙设置样式名称为“37”，偏移量分别为“250，-120”；内墙设置样式名称为“24”，偏移量可以采用默认值“0.5，-0.5”。
2.应用“多线”绘图命令绘制墙体。
（1）常用绘制“多线”绘图命令启动方式如下：
①命令行：MLINE或ML ↙
　 ②下拉菜单：“绘图”→“多线”
（3）操作步骤如下：
①绘制外墙（370）
命令: ml↙
当前设置: 对正 = 无，比例 = 1.00，样式 = STANDARD
指定起点或 [对正(J)/比例(S)/样式(ST)]: st↙
输入多线样式名或 [?]: 37↙
当前设置: 对正 = 无，比例 = 1.00，样式 = 37
指定起点或 [对正(J)/比例(S)/样式(ST)]: j↙
输入对正类型 [上(T)/无(Z)/下(B)] <无>: z↙
当前设置: 对正 = 无，比例 = 1.00，样式 = 37
指定起点或 [对正(J)/比例(S)/样式(ST)]: s↙
输入多线比例 <1.00>: 1↙
当前设置: 对正 = 无，比例 = 1.00，样式 = 37
指定起点或 [对正(J)/比例(S)/样式(ST)]: //捕捉“1”轴线与“C”轴线交点
指定下一点: //捕捉“3”轴线与“C”轴线交点
指定下一点或 [放弃(U)]: //捕捉“3”轴线与“A”轴线交点
指定下一点或 [闭合(C)/放弃(U)]: //捕捉“1”轴线与“A”轴线交点
指定下一点或 [闭合(C)/放弃(U)]: //捕捉“1”轴线与“C”轴线交点(此处也可以用闭合（C）)
指定下一点或 [闭合(C)/放弃(U)]: //“Esc”退出命令
②绘制内墙（240）
命令: ml↙
当前设置: 对正 = 无，比例 = 1.00，样式 = 37
指定起点或 [对正(J)/比例(S)/样式(ST)]: st↙
输入多线样式名或 [?]: 24↙
当前设置: 对正 = 无，比例 = 1.00，样式 = 24
指定起点或 [对正(J)/比例(S)/样式(ST)]: s↙
输入多线比例 <1.00>: 240↙
当前设置: 对正 = 无，比例 = 240.00，样式 = 24
指定起点或 [对正(J)/比例(S)/样式(ST)]: //捕捉“2”轴线与“C”轴线交点
指定下一点: //捕捉“2”轴线与“A”轴线交点
指定下一点或 [放弃(U)]: //“Esc”退出命令
命令: MLINE↙
当前设置: 对正 = 无，比例 = 240.00，样式 = 24
指定起点或 [对正(J)/比例(S)/样式(ST)]: //捕捉“1”轴线与“B”轴线交点
指定下一点: //捕捉“3”轴线与“B”轴线交点
指定下一点或 [放弃(U)]: //“Esc”退出命令
完成如图所示图形。

“未编辑多线”的墙体图
3.应用“多线编辑”命令完成墙体。
（1）常用“多线编辑”命令启动方式如下：
①命令行：MLEDIT ↙
　 ②下拉菜单：“修改”→“对象”→“多线”
③双击已绘制的多线
启动“多线编辑”命令后，出现“多线编辑工具”对话框，如图所示。

（2）操作步骤如下：
启动“多线编辑工具”后，“1”轴线和“c”轴线交点处选用“角点结合”进行编辑；
“2”轴线与“c”轴线交点、“2”轴线与“A”轴线交点、“3”轴线与“B”轴线交点、“1”轴线与“B”轴线交点处选用“T形闭合”进行编辑；
“2”轴线与“B”轴线交点处选用“十字闭合”进行编辑。

2.7 实例7------“多段线”绘图命令
例2-7应用“多段线”绘图命令绘制如图所示钢筋弯钩图（水平段长度自定尺寸，d为钢筋直径值）。

图2-39 180°弯钩钢筋
“多段线”绘图命令是指绘制由若干直线和圆弧连接而成的不同宽度的曲线或折线，且是一个实体。建筑工程制图中常用于绘制钢筋、箭头、指北针等。
（1）常用绘制“多段线”绘图命令启动方式如下：
①命令行：PLINE或PL ↙
　 ②下拉菜单：“绘图”→“多段线”
③功能区：“默认”选项卡→“绘图”面板→“多段线”
（2）操作步骤如下：
命令: _PLINE
指定起点: //在绘图区域单击确定起点
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: w ↙
指定起点宽度 <2191.7624>: 10↙ //钢筋取10
指定端点宽度 <10.0000>:10↙
指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: //在绘图区单击确定第二点
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: A↙
指定圆弧的端点(按住 Ctrl 键以切换方向)或
[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: A↙
指定夹角: 180↙
指定圆弧的端点(按住 Ctrl 键以切换方向)或 [圆心(CE)/半径(R)]: R↙
指定圆弧的半径: 17.25↙ //此处半径为22.5-5=17.5
指定圆弧的弦方向(按住 Ctrl 键以切换方向) <0>: 90↙
指定圆弧的端点(按住 Ctrl 键以切换方向)或
[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]: L↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 30↙
指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: *取消* //“Esc”退出命令
注：具有线宽的多段线在绘制圆弧段时，半径值指的是圆心到多段线中心线的长度，但钢筋弯钩设置时，2.25d指的是圆心到钢筋外皮的距离。

2.8 实例8------“圆弧”绘图命令
例2-8应用“圆弧”绘图命令绘制如图所示所示90°方向开启的门，门的宽度为900mm，厚度为50mm。

图2-43 90°方向开启的门
绘图步骤分解：
1.用“直线”绘图命令绘制门。
操作步骤如下：
命令: _line
指定第一个点: <正交 开> //打开“正交”模式，在绘图区域点击确定第一点
指定下一点或 [放弃(U)]: 900↙ //光标移至第一点上方
指定下一点或 [放弃(U)]: 50↙ //光标移至第二点右方
指定下一点或 [闭合(C)/放弃(U)]: 900↙ //光标移至第三点下方
指定下一点或 [闭合(C)/放弃(U)]: //“Esc”退出命令

“直线”绘图命令绘制门
2.用“圆弧”绘图命令绘制门的开启方向。
在AutoCAD 2015中，圆弧的绘制方法有11种。在建筑工程制图中常用于绘制门，圆弧形的建筑物等。
（1）常用“圆弧”绘图命令启动方式如下：
①命令行：ARC或A ↙
　 ②下拉菜单：“绘图”→“圆弧”
③功能区：“默认”选项卡→“绘图”面板→“圆弧”
（2）操作步骤如下：
应用圆弧命令中的“ 起点、圆心、角度”的方式绘制表示门开启方向的圆弧。
命令: _arc
指定圆弧的起点或 [圆心(C)]: //捕捉图中的1点
指定圆弧的第二个点或 [圆心(C)/端点(E)]: _c
指定圆弧的圆心: //捕捉图中的2点
指定圆弧的端点(按住 Ctrl 键以切换方向)或 [角度(A)/弦长(L)]: _a↙
指定夹角(按住 Ctrl 键以切换方向): 90↙

7“圆弧”绘图命令绘制门的开启方向

2.9 实例9------“多边形”绘图命令
例2-9应用“多边形”绘图命令绘制 ①边长为10mm的正六边形；
②正六边形的内切圆半径为10mm的正六边形；
③正六边形的外接圆半径为10mm的正六边形。
“多边形”绘图命令可以绘制边数为3~1024的正多边形。
（1）常用“多边形”绘图命令启动方式如下：
①命令行：POLYGON或POL ↙
　 ②下拉菜单：“绘图”→“多边形”
③功能区：“默认”选项卡→“绘图”面板→“矩形”后面“”→“多边形”
（2）选项说明
①边(E)：通过指定多边形的边长绘制多边形。
②内接于圆(I)：指多边形内接于圆中，通过指定多边形外接圆的半径绘制多边形。
③外切于圆(C)：指多边形外切于圆，通过指定多边形内切圆的半径绘制多边形。
（3）操作步骤如下：
①边长为10mm的正六边形
命令: _polygon 输入侧面数 <4>: 6↙
指定正多边形的中心点或 [边(E)]: e↙
指定边的第一个端点: 指定边的第二个端点: <正交 开> 10↙
如图2-48（a）所示。
②正六边形的内切圆半径为10mm的正六边形
命令: _polygon 输入侧面数 <6>:6↙
指定正多边形的中心点或 [边(E)]: //在绘图区点击任意点
输入选项 [内接于圆(I)/外切于圆(C)] <I>: c↙
指定圆的半径: 10↙
如图2-48（b）所示。
③正六边形的外接圆半径为10mm的正六边形
命令: _polygon 输入侧面数 <6>: 6↙
指定正多边形的中心点或 [边(E)]: //在绘图区点击任意点
输入选项 [内接于圆(I)/外切于圆(C)] <C>: i↙
指定圆的半径: 10↙
如图2-48（c）所示。
图2-48（b）（c）中的圆在绘制完多边形后并不在图中显示，为了区分不同参数设置的绘图效果，作者加绘上去的，并给绘制完成的多边形加注了尺寸。

图2-48不同参数设置绘制的正多边形

2.10 实例10------“椭圆”绘图命令
例2-10应用“椭圆”绘图命令的两种方法绘制如图所示长轴为150mm，短轴长为100mm的椭圆。

图 椭圆
（1）常用“椭圆”绘图命令启动方式如下：
①命令行：ELLIPSE或EL ↙
　 ②下拉菜单：“绘图”→“椭圆”
③功能区：“默认”选项卡→“绘图”面板→“椭圆”
（2）绘制椭圆操作步骤如下：
①通过确定一条轴长和一条半轴长绘制椭圆，如图 所示。
操作步骤如下：
命令: _ellipse
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: //在绘图区点击任意点，确定1点
指定轴的另一个端点: <正交 开> 150↙ //光标移至1点右侧，确定2点
指定另一条半轴长度或 [旋转(R)]: 50↙

图2-50通过确定一条轴长和一条半轴长绘制椭圆
②通过椭圆的中心、一条轴线端点、另一轴线的半轴长度绘制椭圆，如图所示。
操作步骤如下：
命令: _ellipse
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: _c
指定椭圆的中心点: //点击确定中心点C
指定轴的端点: <正交 开> 75↙ //光标移至C点右侧，确定1点
指定另一条半轴长度或 [旋转(R)]: 50↙

图2-51通过确定中心点和一条半轴长绘制椭圆
补充知识：
圆旋转后的投影生成椭圆,如图2-52所示。
操作步骤：（1）用以上两种方法生成椭圆一条轴线；
（2）输入参数R,即以此轴作为长轴并绕其旋转指定角度。

图2-52圆旋转后的投影生成椭圆

2.11 实例11------“椭圆弧”绘图命令
例2-11应用“椭圆弧”绘图命令绘制如图所示的椭圆弧，虚线所示椭圆尺寸、方向自行确定。

（1）常用“椭圆弧”绘图命令启动方式如下：
①命令行：ELLIPSE或EL ↙
　 ②下拉菜单：“绘图”→“椭圆”→“圆弧”
③功能区：“默认”选项卡→“绘图”面板→“椭圆”→“椭圆弧”
注：椭圆弧前半段与椭圆绘制完全相同；绘制出完整的椭圆后，还需要继续确定椭圆弧的起始与终止位置。全椭圆中心点与长轴第一点的连线方向为0o起始方向，逆时针为正；如果先定义短轴，0o方向为短轴的第一端点逆时针旋转90o后的方向。
（2）操作步骤如下：
命令: EL
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: a↙
指定椭圆弧的轴端点或 [中心点(C)]: //点击确定椭圆弧长轴端点1
指定轴的另一个端点: //点击确定椭圆弧长轴另一端点
指定另一条半轴长度或 [旋转(R)]: //点击确定椭圆弧短轴端点2
指定起点角度或 [参数(P)]: 30↙ //输入确定椭圆弧的起始位置
指定端点角度或 [参数(P)/夹角(I)]: i↙
指定圆弧的夹角 <180>: 150 //输入确定椭圆弧的夹角
如下图所示。

绘制完成椭圆弧

2.12 实例12------“圆环”绘图命令
例2-12应用“圆环”绘图命令绘制如图所示圆环。

（1）常用“圆环”绘图命令启动方式如下：
①命令行：DONUT或DO ↙
　 ②下拉菜单：“绘图”→“圆环”
③功能区：“默认”选项卡→“绘图”面板→“圆环”
（2）操作步骤如下：
命令: DO↙
指定圆环的内径 <0.5000>: 20↙
指定圆环的外径 <1.0000>: 30↙
指定圆环的中心点或 <退出>:
指定圆环的中心点或 <退出>: *取消*

2.13 实例13------“偏移”编辑命令
例2-13应用“直线”绘图命令和“偏移”编辑命令绘制如图所示的平开窗平面图。

平开窗平面图
绘图步骤分解：
1.用“直线”绘图命令绘制窗外围。
操作步骤如下：
命令: _line
指定第一个点: //在绘图区域确定点1
指定下一点或 [放弃(U)]: <正交 开> 370↙ //打开“正交”模式，确定点2
指定下一点或 [放弃(U)]: 3600↙ //确定点3
指定下一点或 [闭合(C)/放弃(U)]: 370↙ //确定点4
指定下一点或 [闭合(C)/放弃(U)]: c↙
如图2-56所示。

图2-56平开窗外围图
2.用“偏移”编辑命令完成平开窗平面图。
“偏移”编辑命令与构造线“XL”的参数“O”相似，开放型图形（例如直线）产生平行线；封闭型图形则是源对象的放大或缩小（例如圆偏移后将生成同心圆）。建筑工程制图中常用于绘制轴网、墙体、窗户、台阶、道路等。
（1）常用“偏移”编辑命令启动方式如下：
①命令行：OFFSET或O ↙
　 ②下拉菜单：“修改”→“偏移”
③功能区：“默认”选项卡→“修改”面板→“偏移”
（2）选项说明
各个选项意义同“XL”命令中的“偏移（O）”。
（3）操作步骤如下：
命令: O↙
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 150↙
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择2、3直线
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //点击2、3直线下方位置任意点
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择1、4直线
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //点击1、4直线上方位置任意点
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: *取消* //如图2-55所示

2.14 实例14------“移动”和“镜像”编辑命令
例2-14应用 “移动”和“镜像”编辑命令绘制完成如图所示的窗户。

完成窗户绘制平面图
绘图步骤分解：
1.应用“偏移”编辑命令绘制辅助线，确定窗位置。
操作步骤如下：
命令: O↙
当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>: 1200↙
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择1轴线
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>://点击1轴线右方
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择2轴
指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>://点击2轴左方
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //“Esc”退出命令
如下图所示。

确定窗位置
2.应用“移动”编辑命令把绘制的的窗户平面图移动到图上图中，完成中C1窗户的绘制。
“移动”编辑命令是指将对象移动到新的位置。
（1）常用“移动”编辑命令启动方式如下：
①命令行：MOVE或M ↙
　 ②下拉菜单：“修改”→“移动”
③功能区：“默认”选项卡→“修改”面板→“移动”
执行命令后，提示选择“将要移动的对象”，指定移动的基点或键入移动的距离，即可将对象移动到新的指定位置。
注：“移动”命令将在指定方向上按指定距离移动对象，图形对象的坐标值发生变化；而“平移”命令只是视窗的整体移动，图形对象的坐标值不发生变化。
（2）操作步骤如下：
命令: M↙
选择对象: 指定对角点: 找到 6 个 //选择图2-55的窗平面图
选择对象: ↙
指定基点或 [位移(D)] <位移>: //点选图2-55的窗平面图左下角点1
指定第二个点或 <使用第一个点作为位移>: //点选图2-59交点A，插入C1
如图2-59所示。

图2-59插入C1
3.应用“镜像”编辑命令完成其他窗户的绘制。
“镜像”编辑命令用于复制具有对称性或部分具有对称性的图样，将指定的对象按给定的镜像线镜像处理(镜像线可以是任意角度的直线)。建筑工程制图中常用于绘制双开门，对称的建筑平面图等。
（1）常用“镜像”编辑命令启动方式如下：
①命令行：MIRROR或MI ↙
　 ②下拉菜单：“修改”→“镜像”
③功能区：“默认”选项卡→“修改”面板→“镜像”
（2）操作步骤如下：
①绘制C2
命令: MI ↙
选择对象:找到 6 个 //选择窗C1
选择对象: ↙
指定镜像线的第一点: 指定镜像线的第二点: //分别点击2、C轴线的交点和2、A轴线的交点
要删除源对象吗？[是(Y)/否(N)] <N>:N↙ //绘制完成窗C2
②绘制C3、C4
命令: MI ↙
选择对象:找到 12 个 //选择窗C1、C2
选择对象: ↙
指定镜像线的第一点: 指定镜像线的第二点: //分别点击B、1轴线的交点和B、3轴线的交点
要删除源对象吗？[是(Y)/否(N)] <N>:N↙ //绘制完成窗C3、C4
2.15 实例15------“图案填充”绘图命令
例2-15应用 “图案填充”绘图命令绘制完成下图所示的地面装饰图。

“图案填充”绘图命令在建筑工程制图中常用于填充剖面图被剖切的面和装饰装修效果图等。
（1）常用“图案填充”绘图命令启动方式如下：
①命令行：HATCH或BH或H ↙
　 ②下拉菜单：“绘图”→“图案填充”
③功能区：“默认”选项卡→“绘图”面板→“图案填充”
（2）操作步骤如下：
①左上角房
