建筑施工组织设计则测期末考试卷2套及答案2.doc

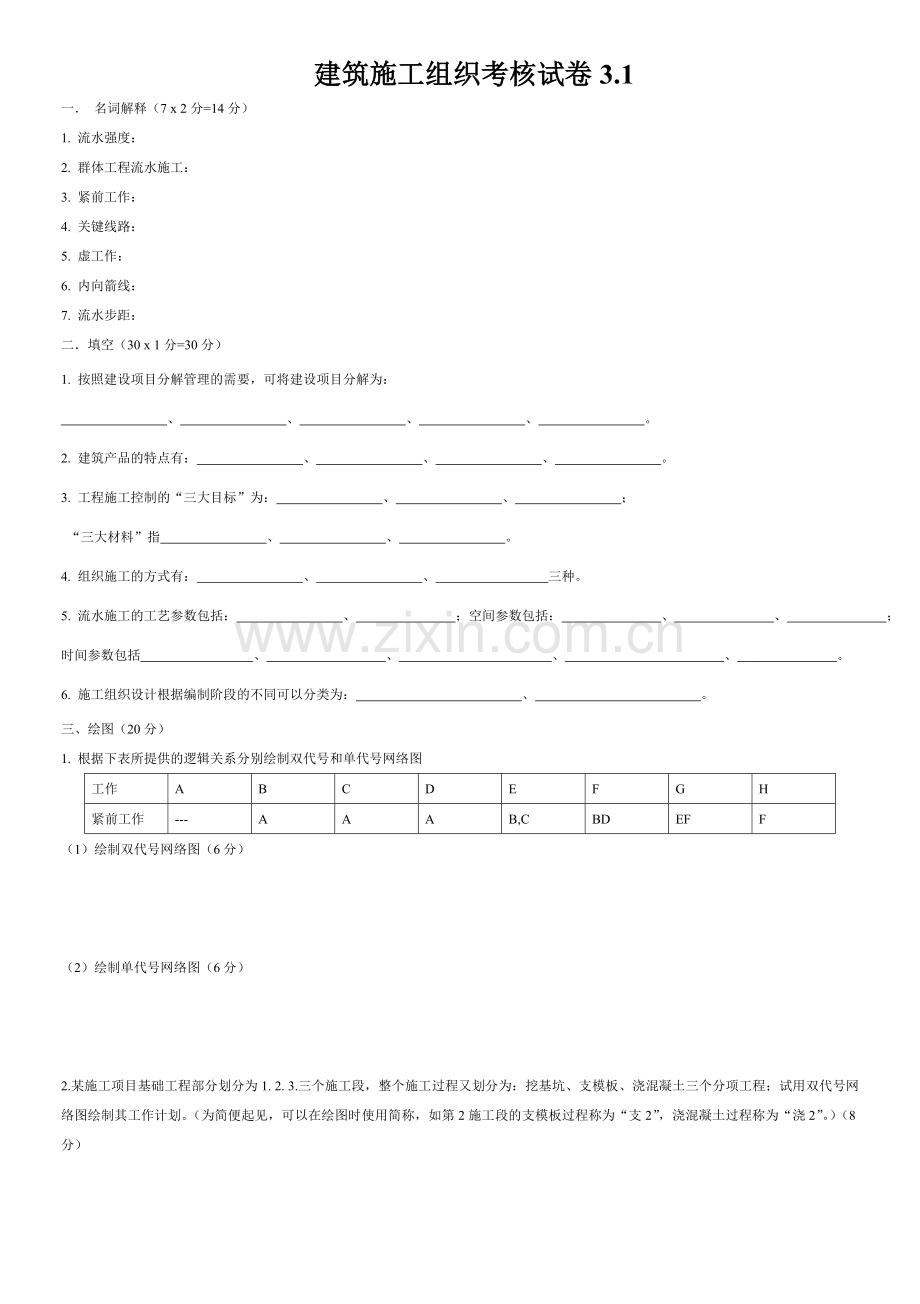

建筑施工组织考核试卷3.1
一． 名词解释（7 x 2分=14分）
1. 流水强度：
2. 群体工程流水施工：
3. 紧前工作：
4. 关键线路：
5. 虚工作：
6. 内向箭线：
7. 流水步距：
二．填空（30 x 1分=30分）
1. 按照建设项目分解管理的需要，可将建设项目分解为：
、 、 、 、 。
2. 建筑产品的特点有： 、 、 、 。
3. 工程施工控制的“三大目标”为： 、 、 ；
“三大材料”指 、 、 。
4. 组织施工的方式有： 、 、 三种。
5. 流水施工的工艺参数包括： 、 ；空间参数包括： 、 、 ；时间参数包括 、 、 、 、 。
6. 施工组织设计根据编制阶段的不同可以分类为： 、 。
三、绘图（20分）
1. 根据下表所提供的逻辑关系分别绘制双代号和单代号网络图
工作
A
B
C
D
E
F
G
H
紧前工作
---
A
A
A
B,C
BD
EF
F
（1）绘制双代号网络图（6分）

（2）绘制单代号网络图（6分）

2.某施工项目基础工程部分划分为1. 2. 3.三个施工段，整个施工过程又划分为：挖基坑、支模板、浇混凝土三个分项工程；试用双代号网络图绘制其工作计划。（为简便起见，可以在绘图时使用简称，如第2施工段的支模板过程称为“支2”，浇混凝土过程称为“浇2”。）（8分）

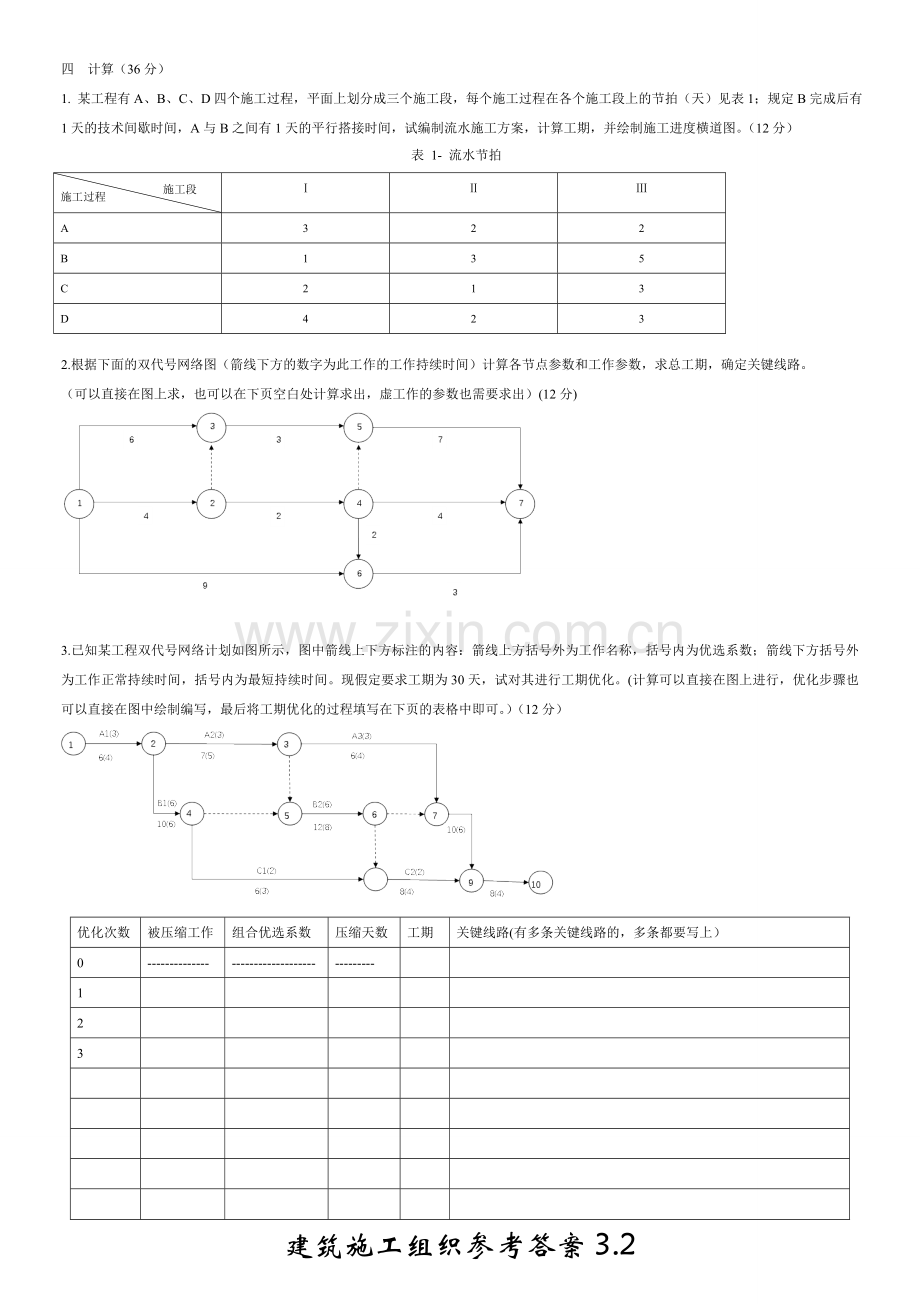

四 计算（36分）
表 1- 流水节拍
1. 某工程有A、B、C、D四个施工过程，平面上划分成三个施工段，每个施工过程在各个施工段上的节拍（天）见表1；规定B完成后有1天的技术间歇时间，A与B之间有1天的平行搭接时间，试编制流水施工方案，计算工期，并绘制施工进度横道图。（12分）

施工过程 施工段
Ⅰ
Ⅱ
Ⅲ
A
3
2
2
B
1
3
5
C
2
1
3
D
4
2
3

2.根据下面的双代号网络图（箭线下方的数字为此工作的工作持续时间）计算各节点参数和工作参数，求总工期，确定关键线路。
（可以直接在图上求，也可以在下页空白处计算求出，虚工作的参数也需要求出）(12分)

3.已知某工程双代号网络计划如图所示，图中箭线上下方标注的内容：箭线上方括号外为工作名称，括号内为优选系数；箭线下方括号外为工作正常持续时间，括号内为最短持续时间。现假定要求工期为30天，试对其进行工期优化。(计算可以直接在图上进行，优化步骤也可以直接在图中绘制编写，最后将工期优化的过程填写在下页的表格中即可。）（12分）

优化次数
被压缩工作
组合优选系数
压缩天数
工期
关键线路(有多条关键线路的，多条都要写上）
0
--------------
-------------------
---------

1

2

3

建筑施工组织参考答案3.2

一(每题2分）
1. 流水强度：施工过程中，单位时间内完成的工程量。
2. 群体工程流水：又称大流水，是在一个个单位工程质检组织起来的流水施工。
3. 紧前工作：紧排在本工作之前的工作。
4. 关键线路：线路上的总的工作持续时间最长的线路称为关键线路。
5. 虚工作：在双代号网络图中，指标是前后相邻工作之间的逻辑关系，既不占用时间，也不好用资源的虚拟工作称为虚工作。
6. 内线箭线：指向本节点的箭线，称为此节点的内向箭线。
7. 流水步距：两个相邻的两个施工班组进入同一施工段进行施工的最小间隔时间。
二（每空1分）
1. 单项工程、单位工程、分部工程、分项工程、检验批
2. 固定性、多样性、体形庞大、综合性
3. 质量、成本、进度； 钢材、木材、水泥
4. 依次施工、平行施工、流水施工
5. 施工过程数、流水强度； 工作面、施工段数、施工层数； 流水节拍、流水步距、搭接时间、间歇时间、工期
6. 标前施工组织设计、标后施工组织设计

三（绘图题，6分，6分，8分，酌情扣分)
1.

2.

3.

五 1. (流水步距确定正确4分，总工期正确3分，绘图正确5分）
根据所提共的流水节拍，本工程可设计为无节奏流水.
（1） 求流水节拍的累加数列：
A: 3 5 7； B: 1 4 9； C: 2 3 6； D: 4 7 10
（2） 确定流水步距
KA,B: 3 5 7
- 1 4 9
3 4 3 -9 所以KA,B =4
KB,C: 1 4 9
- 2 3 6
1 2 6 -6 所以KB,C=6
KC,D: 2 3 6
- 4 6 9
2 -1 0 -9 所以 KC,D=2
（3） 工期：
= （4+6+2）+（4+2+3）+1-1=21

施 工 进 度 (天)
1

3

5

7

9

11

13

15

17

19

21
A

B

C

D

2.（节点及工作参数每算错一个扣1分，总工期算错扣3分，关键线路确定错误扣3分，扣完为止)

总工期为16d，关键线路为1-3-5-7.节点和工作参数见下图：

3.题（每部2分，共12分，扣完为止）
优化次数
被压缩工作
组合优选系数
压缩天数
工期
关键线路
0
------------------
-------------------
--------------
46
1.2.3.5.6.8.9.10
1
9-10
2
4
42
1.2.3.5.6.8.9.10
2
1-2
3
2
40
1.2.3.5.6.8.9.10
3
2-3
6
3
37
1.2.3.5.6.8.9.10 / 2.4.5.
4
5-6
6
4
33
1.2.3.5.6.8.9.10 / 2.4.5.
5
8-9
6
2
31
1.2.3.5.6.8.9.10 / 2.4.5 ./ 6.7.9
6
8-9 / 7-9
8
1
30
1.2.3.5.6.8.9.10 / 2.4.5 ./ 6.7.9

建筑施工组织考核试题4.1
一． 名词解释（10分）
1. 工作面：
2. 大流水施工：
3. 前锋线：
4. 流水节拍：
5. 流水步距：
二．填空（21分）
1. 我国建设项目的建设程序可以概括成三个步骤，为： 、 、 。
2. 建筑产品的特点有： 、 、 、 。
3. 流水施工的基本参数包括： 、 、 三种。
4. 组织施工的方式有： 、 、 三种。
5. 施工准备工作按范围不同可分类为为： 、 、 。
6. 施工进度控制采取的主要措施有：
、 、 、 、 。
三．简答（17分）
1. 施工进度计划的调整方法主要有哪些？（7分）

2. 单位工程施工组织设计的主要内容有哪些，并简要回答他们各自具体包含哪些内容？（10分）
四．绘图（16分）
（1）指出下面双代号单目标网络图中的错误（8分）。(在图中标出错误位置标出后，对错误进行编号，然后在右边空白处进行说明)

1
1
2
1
6
1
4
1
5
1
7
1
A
1
3
F
1
3
E
1
3
C
1
3
H
1
3
I
1
3
G
1
3
3
1
D
1
3
B

（2）按照给定的逻辑关系绘制双代号网络图（8分）
工作
A
B
C
D
E
G
H
紧前工作
--
--
--
--
A,B
B,C,D
C,D

五 计算（36分）
1. 某工程有A、B、C、三个施工过程，分成六个施工段，流水节拍分别为tA=6天、tB=4天、tC=2试组织等步距异节拍流水施工，计算工期，并绘制施工进度横道图。（12分）

2. 对下面的时标网络图进行判读，确定参数：（1）关键线路；（2）工作3-5的自由时差；（3）工作2-3的最早和最迟完成时间（12分）
1
1
3
5
7
9
11
13
15
4
2
3
5
6
时间（天）

3. 根据下面的双代号网络图（箭线旁边的数字为此工作的工作持续时间）计算各节点参数和工作参数，指出关键线路，求总工期。
（参数可以直接在图上求，也可以在下方空白处计算求出）(12分)

1
1
3
2
4
6
6
6
6
3
4
3
3
5
5
15
3

建筑施工组织参考答案4.2

一（每题2分）
1.工作面：某专业工种的工人在从事建筑产品施工生产过程中，所必须具备的活动空间。
2.大流水：也称群体工程流水，是在一个个单位工程之间组织起来的流水施工。
3.前锋线：指在原时标网络图计划图上，从检查时刻的时标点出发，用点划线依次将各项工作实际进展位置点连接而成的折线。
4.流水节拍：从事某一施工过程的施工队组在施工段上完成施工任务所需的时间。
5.流水步距：两个相邻的施工过程相继进入同一个施工段开始施工的最小间隔时间。
二（每空1分)
1. 项目决策、建设准备、工程实施
2. 固定性、多样性、体形庞大、综合性
3. 工艺参数、空间参数、时间参数
4. 流水施工、平行施工、依次施工
5. 施工总准备（全场性准备）、单项（单位）工程施工条件准备、分部（分项）工程作业条件准备
6. 组织措施、技术措施、合同措施、经济措施、信息管理措施
三
1.(每条1分）
（1）增加资源投入；（2）改变某些工作的逻辑关系；（3）资源供应的调整；（4）增减工作范围；（5）提高劳动生产率；（6）将部分任务转移；（7）将一些工作合并。
2. （主要内容大纲每个1分，具体意义每个1分）
（1）工程概况及施工特点分析：包括建设概况、设计概况、施工特点分析、施工条件等；（2）施工方案：主要包括各分部分项工程的施工顺序、施工方法、施工机械等；（3）单位工程施工进度计划表：包括工程量、劳动量、机械台班量、劳动力、材料等需求计划、进度横道图或网络图；（4）单位工程施工平面图：垂直运输机械、搅拌站、临时设施等场地布置；（5）主要技术经济指标：工期指标，工程质量指标，安全指标，降低成本指标。
四
二． （每个错误1分，说明1分）
(1. 编号（2）（3）错误：箭尾端节点编号应小于箭头节点编号。
(2. （3）到（6）错误：或造成循环。
(3 C到（4）箭线错误：从箭线中间引出。
(4 （6）（7）为双目标，应是（6）到（7）。
三． 如下图：（每划错1条箭线扣2分，扣完为止）
H
1
3
2
6
5
4
1
D
C
B
G
F
A

五
1.（流水步距3分，施工队组3分，总工期3分，绘图3分）
（1）确定流水步距 ： K = Kb = 2天
（2）确定施工队组数：；同样，bB=2个； bC=1个
（3）天
进度如下图：
施工过程
工作队
施 工 进 度 （天）

2

4

6

8

10

12

14

16

18

20

22
A
Ia

Ib

Ic

B
IIa

IIb

C
III

2. （关键线路3分，自有时差3分，总是差3分，最迟完成时间3分）
（1）① ② ⑤ ⑥
（2）FF3,5= 2
（3）TF2,3=min(TF3,4；TF3,5）+FF2，3
= 2
② ③工作最迟完成时间为7d
8. （关键线路3分，总工期3分，参数每算错一个扣1分，扣完为止）
关键线路为1-15，总工期为15d，节点及工作参数见下图：

ES LS TF
EF LS FF
0 0 0
15 15 0

6 7

9 11 2
13 15 2
9 11
6 8 2
9 11 0
0 1 1
6 7 0

6
4
5
3
2
1
11 12 1
14 15 1
9 12 3
9 12 2
6 7 1
6 7 0
6 7 1
11 12 0
0 4 4
3 7 3
15 15
6 7
6 7
0 0
