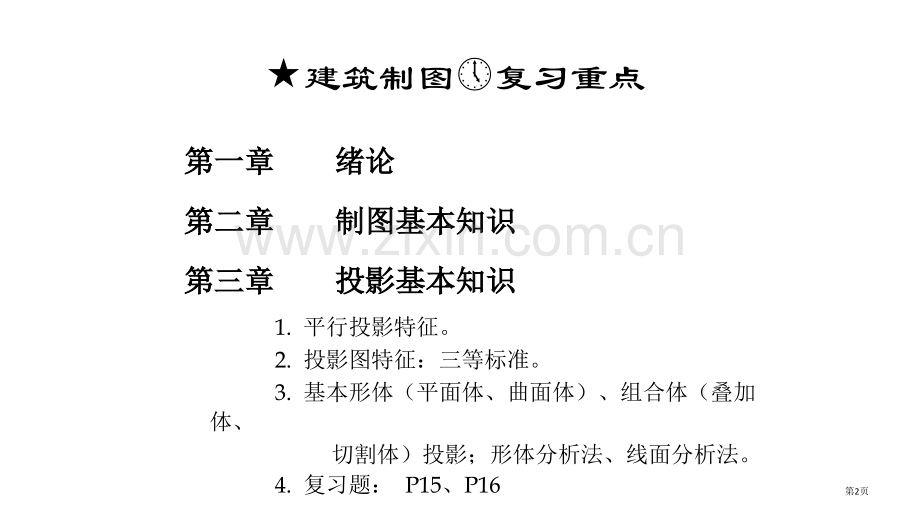

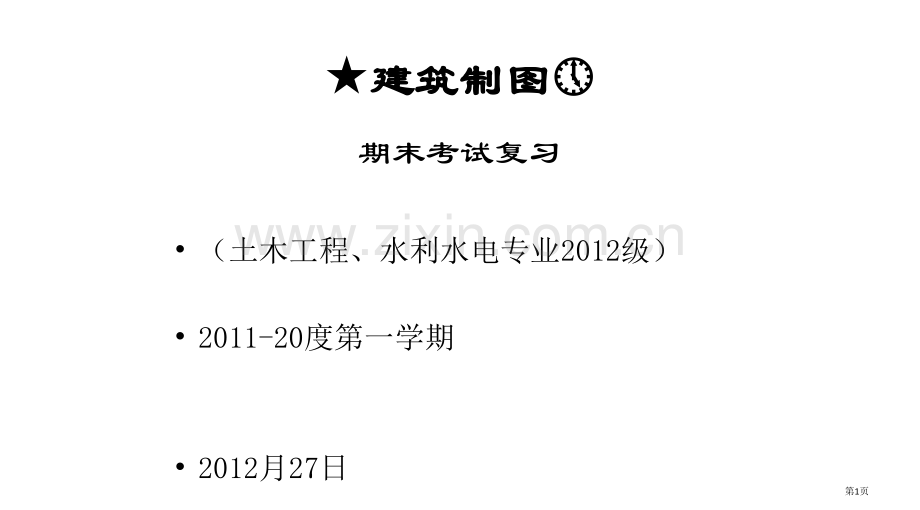

建筑制图建筑制图期末考试复习（土木工程、水利水电专业2012级）2011-20度第一学期2012月27日第1页建筑制图复习重点第一章第一章 绪论绪论第二章第二章 制图基本知识制图基本知识第三章第三章 投影基本知识投影基本知识 1.平行投影特征。2.投影图特征：三等标准。3.基本形体（平面体、曲面体）、组合体（叠加体、切割体）投影；形体分析法、线面分析法。4.复习题：P15、P16第2页建筑制图复习重点第四章第四章 点、直线、平面投影点、直线、平面投影 1.点、直线、平面投影。2.直线、平面相对于投影面位置：普通、平行（正平、水 平、侧平）、垂直（正垂、铅垂、侧垂），含迹线平面 （特殊位置）。3.直线、平面实长、实形：直角三角形法、换面法。4.直线、平面之间相对位置：相交（特殊：垂直相交）、平行、交叉（特殊：垂直交叉）几何条件、判别方法 （注意特殊情况）及作图方法。5.复习题：P24：11、12，P33：13，P34：16、17第3页建筑制图复习重点第五章第五章 投影变换投影变换 1.换面法：一次换面、二次换面；求实长（实距）、实 形、直角等应用；注意新旧投影体系之间坐标关 系。2.复习题：P47：1、2、4，P49：7、8 第六章第六章 曲线与曲面曲线与曲面 回转面：圆柱、圆锥、球投影特点及其表面取点（素线 法、纬圆法）。第4页建筑制图复习重点第七章第七章 截交线和相贯线截交线和相贯线 1.平面体截交线：平面多边形。2.曲面体截交线：平面曲线（圆、椭圆、抛物线、双 曲线）、平面多边形、直线与曲线组成平面图形。3.截交线求解：特殊点（轮廓线、转向轮廓线与截平 面交点.）、普通点（特殊点之间插补点）、连线（判别可见性）。4.平面体与平面体相贯：相贯线由若干段截交线（如直 线）组成。5.平面体与曲面体相贯：相贯线由若干段截交线（直线 或曲线）组成。6.曲面体相贯：相贯线普通为空间曲线。第5页建筑制图复习重点 7.曲面体相贯特殊情况：同轴回转体、两回转体公切 于一球面。8.相贯线求解：表面取点法、辅助平面法，特殊点、普通点、连线（判别可见性）。9.复习题：P58：3，P59：7，P60：3、4，P61：6，P71：1，P67：5第九章第九章 轴测投影轴测投影 1.组合体正等测图画法：轴测轴、参考点设定，只 画可见轮廓线。2.组合体正面斜二测图画法：轴测轴、参考点设定 只画可见轮廓线。3.复习题：P92：2，P93：5第6页考 试 须 知1.考试时间：十九周星期二2.考试课室：A？（土木3,4）、A？（水工）、3.考试工具：三角板、绘图仪器、铅笔等4.答题要求：闭卷，铅笔答题，线型按作业要求（保留适 当作图线）5.答疑时间：十九周星期一 早晨？下午？6.答疑地点：A3四楼教师休息室7.其它要求：遵照学校相关考试要求，请备学生卡（或学 生证、身份证等）8.成绩评定：卷面成绩70%+平时成绩30%第7页第8页
