食用菌棚及菌菇房生产环境监测与控制系统解决方案.doc

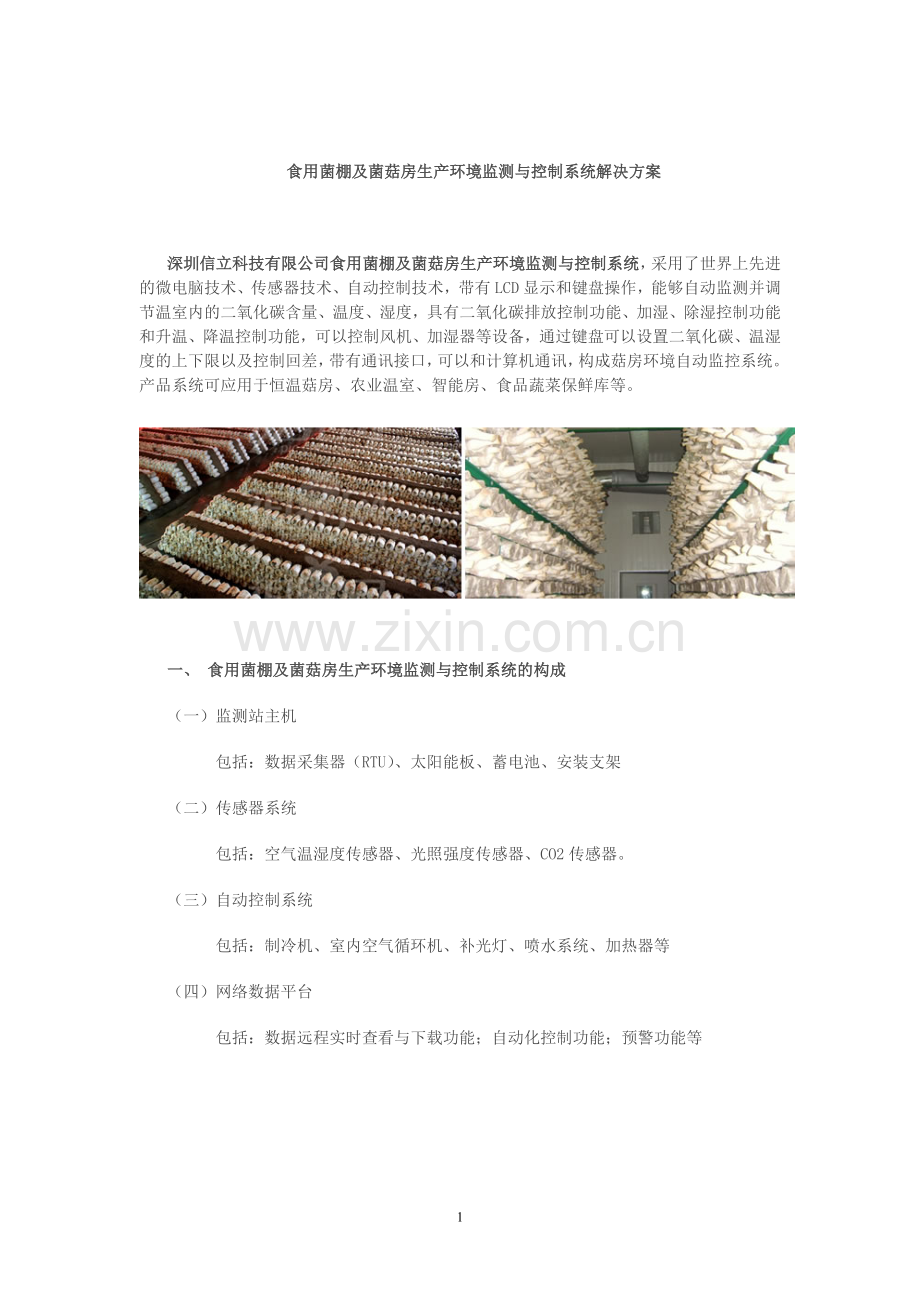

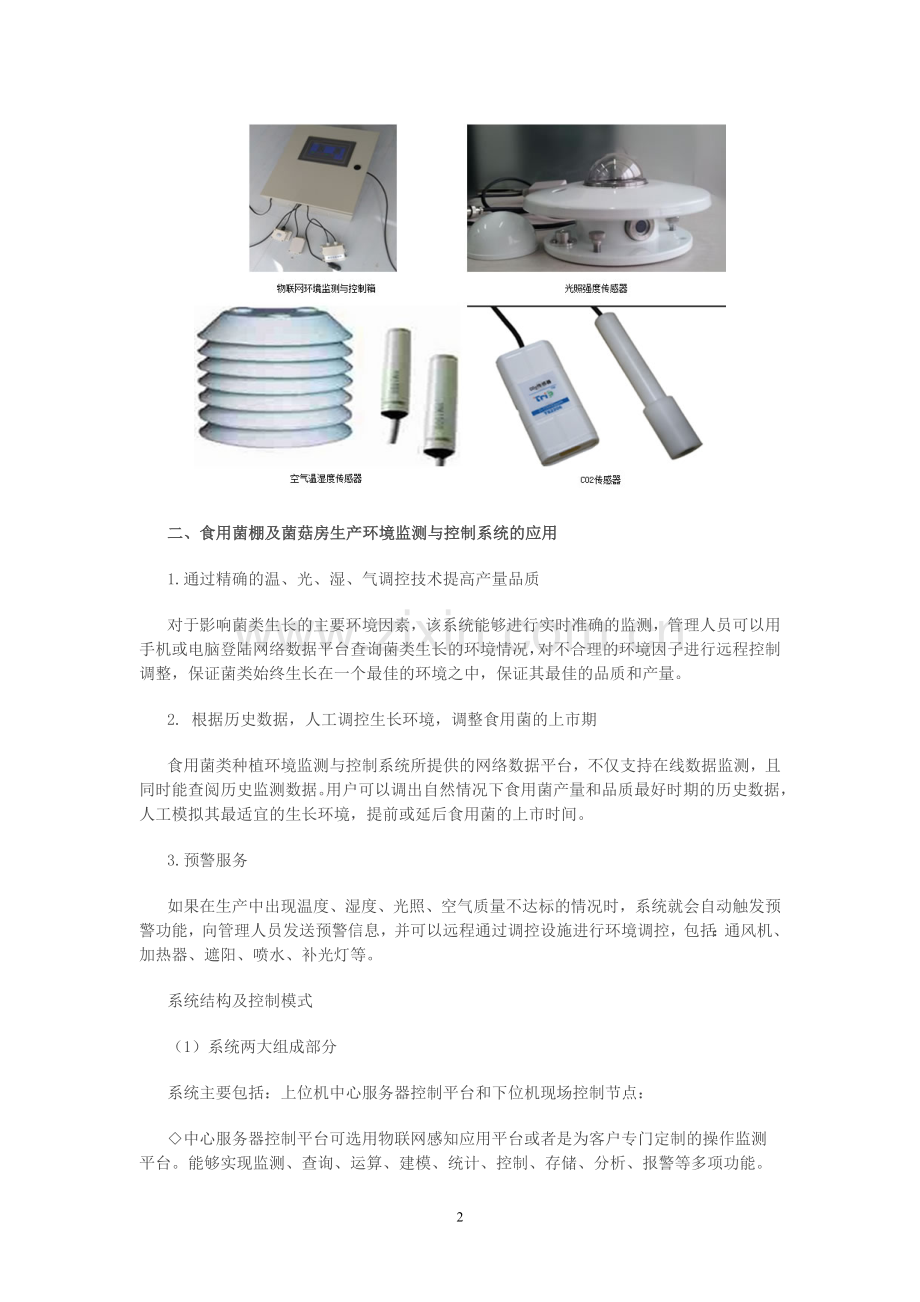

食用菌棚及菌菇房生产环境监测与控制系统解决方案深圳信立科技有限公司食用菌棚及菌菇房生产环境监测与控制系统，采用了世界上先进的微电脑技术、传感器技术、自动控制技术，带有LCD显示和键盘操作，能够自动监测并调节温室内的二氧化碳含量、温度、湿度，具有二氧化碳排放控制功能、加湿、除湿控制功能和升温、降温控制功能，可以控制风机、加湿器等设备，通过键盘可以设置二氧化碳、温湿度的上下限以及控制回差，带有通讯接口，可以和计算机通讯，构成菇房环境自动监控系统。产品系统可应用于恒温菇房、农业温室、智能房、食品蔬菜保鲜库等。一、 食用菌棚及菌菇房生产环境监测与控制系统的构成（一）监测站主机 包括：数据采集器（RTU）、太阳能板、蓄电池、安装支架（二）传感器系统 包括：空气温湿度传感器、光照强度传感器、CO2传感器。（三）自动控制系统 包括：制冷机、室内空气循环机、补光灯、喷水系统、加热器等（四）网络数据平台 包括：数据远程实时查看与下载功能；自动化控制功能；预警功能等二、食用菌棚及菌菇房生产环境监测与控制系统的应用1.通过精确的温、光、湿、气调控技术提高产量品质对于影响菌类生长的主要环境因素，该系统能够进行实时准确的监测，管理人员可以用手机或电脑登陆网络数据平台查询菌类生长的环境情况，对不合理的环境因子进行远程控制调整，保证菌类始终生长在一个最佳的环境之中，保证其最佳的品质和产量。2. 根据历史数据，人工调控生长环境，调整食用菌的上市期食用菌类种植环境监测与控制系统所提供的网络数据平台，不仅支持在线数据监测，且同时能查阅历史监测数据。用户可以调出自然情况下食用菌产量和品质最好时期的历史数据，人工模拟其最适宜的生长环境，提前或延后食用菌的上市时间。3.预警服务如果在生产中出现温度、湿度、光照、空气质量不达标的情况时，系统就会自动触发预警功能，向管理人员发送预警信息，并可以远程通过调控设施进行环境调控，包括：通风机、加热器、遮阳、喷水、补光灯等。系统结构及控制模式（1）系统两大组成部分系统主要包括：上位机中心服务器控制平台和下位机现场控制节点：中心服务器控制平台可选用物联网感知应用平台或者是为客户专门定制的操作监测平台。能够实现监测、查询、运算、建模、统计、控制、存储、分析、报警等多项功能。现场控制节点由测控模块、电磁阀、配电控制柜及安装附件组成，与中心服务器平台可通过有线、无线、3G/2G方式连接到一起。根据菌菇房内温度、湿度、光照强度及二氧化碳浓度等参数，对环境调节设备进行控制。（2）控制方式包括：自动控制-根据设定的参数，智能控制箱按照预先编制的程序自动运行。手动控制-根据需要，可以选择现场手动控制方式，任意启动各种模式。集中监控-通过一根通讯线缆将每间菇房的控制箱串联起来，然后传送至监控中心的监控电脑，构成菇房环境集中监控系统。该监控系统能够实时显示并自动记录每间菇房的监测数据（湿度、温度、二氧化碳含量）以及外围设备的工作状态，远程设定对每台控制箱的工作参数，自动报警提示并记录报警发生的时间及报警原因。3G互联网监控-通过安装配套的物联网监控软件，使得用户在家或者出差，都可以通过英特网实时了解菌菇房的各种温度、湿度、二氧化碳含量、设备的运行状态等信息，让菌菇的生产尽在我们的掌控之中。三、现场数据采集与控制功能（1）温湿度监测通过温湿度传感器监测菌菇房室外空气环境温湿度、室内空气环境温湿度、地表温湿度、土壤温湿度等，并能对数据进行采集、分析运算、控制、存储、发送等。（2）光照度监测通过光感和光敏传感器监测记录菌菇房内光线的强度，可以直接与相关的补光系统、遮阳系统等设备相连，必要时自动打开相关设备。通过无线传输技术将相关数据传送到用户监控终端。（3）CO2浓度监测在菌菇房内部署二氧化碳浓度传感器，实时监测房中二氧化碳的含量，当浓度超过系统设定的阙值范围时，通过有线或无线传输技术将相关数据传送到用户监控终端，由相关工作人员做出相应调整。（4）二氧化碳排放控制当菌菇房内的二氧化碳含量高于所设二氧化碳上限时，控制器自动打开排风机和换气扇，进行通风换气；当二氧化碳降到正常时，控制器自动关闭排风机和换气扇。（5）加湿控制功能当菌菇房内的湿度低于所设湿度下限时，控制器自动打开加湿器，进行加湿；当湿度升到正常时，控制器自动关闭加湿器。（6）循环风控制根据用户所设定的循环风启动周期，自动启动循环风机，使菇房内的温湿度分布均匀。（7）报警控制用户可设定某些参数指标的上限和下限。比如菌菇房内温度应在30-15摄氏度之间，高于或低于这个温度范围都会产生报警信息，并在上位机中控平台和现场控制节点显示出来。4
