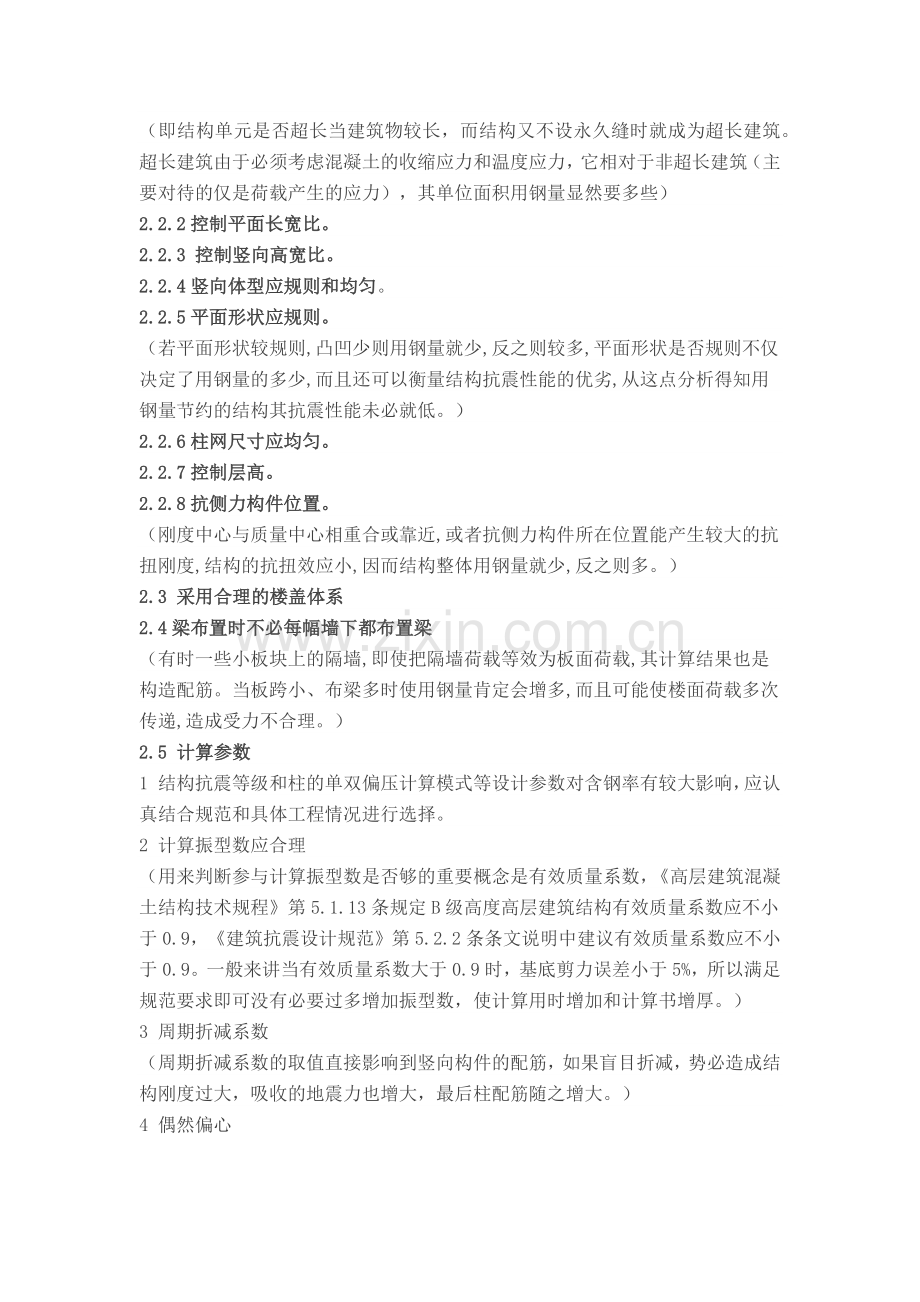

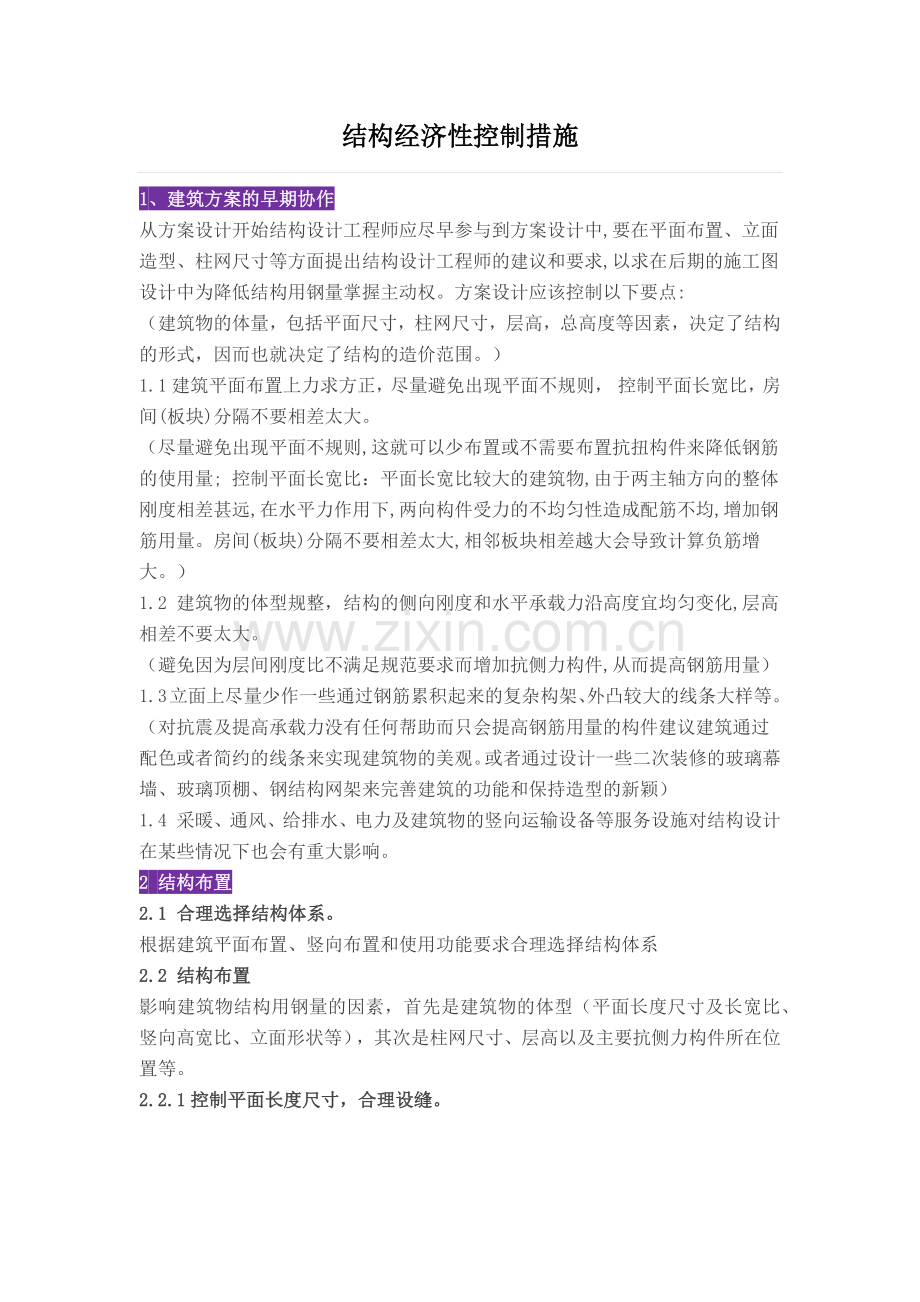

结构经济性控制措施1、建筑方案的早期协作从方案设计开始结构设计工程师应尽早参与到方案设计中,要在平面布置、立面造型、柱网尺寸等方面提出结构设计工程师的建议和要求,以求在后期的施工图设计中为降低结构用钢量掌握主动权。方案设计应该控制以下要点: （建筑物的体量，包括平面尺寸，柱网尺寸，层高，总高度等因素，决定了结构的形式，因而也就决定了结构的造价范围。）1.1 建筑平面布置上力求方正，尽量避免出现平面不规则， 控制平面长宽比，房间(板块)分隔不要相差太大。（尽量避免出现平面不规则,这就可以少布置或不需要布置抗扭构件来降低钢筋的使用量; 控制平面长宽比：平面长宽比较大的建筑物,由于两主轴方向的整体刚度相差甚远,在水平力作用下,两向构件受力的不均匀性造成配筋不均,增加钢筋用量。房间(板块)分隔不要相差太大,相邻板块相差越大会导致计算负筋增大。）1.2 建筑物的体型规整，结构的侧向刚度和水平承载力沿高度宜均匀变化,层高相差不要太大。（避免因为层间刚度比不满足规范要求而增加抗侧力构件,从而提高钢筋用量）1.3立面上尽量少作一些通过钢筋累积起来的复杂构架、外凸较大的线条大样等。（对抗震及提高承载力没有任何帮助而只会提高钢筋用量的构件建议建筑通过配色或者简约的线条来实现建筑物的美观。或者通过设计一些二次装修的玻璃幕墙、玻璃顶棚、钢结构网架来完善建筑的功能和保持造型的新颖）1.4 采暖、通风、给排水、电力及建筑物的竖向运输设备等服务设施对结构设计在某些情况下也会有重大影响。2 结构布置2.1 合理选择结构体系。根据建筑平面布置、竖向布置和使用功能要求合理选择结构体系2.2 结构布置影响建筑物结构用钢量的因素，首先是建筑物的体型（平面长度尺寸及长宽比、竖向高宽比、立面形状等），其次是柱网尺寸、层高以及主要抗侧力构件所在位置等。2.2.1控制平面长度尺寸，合理设缝。（即结构单元是否超长当建筑物较长，而结构又不设永久缝时就成为超长建筑。超长建筑由于必须考虑混凝土的收缩应力和温度应力，它相对于非超长建筑（主要对待的仅是荷载产生的应力），其单位面积用钢量显然要多些）2.2.2控制平面长宽比。2.2.3 控制竖向高宽比。2.2.4竖向体型应规则和均匀。2.2.5平面形状应规则。（若平面形状较规则,凸凹少则用钢量就少,反之则较多,平面形状是否规则不仅决定了用钢量的多少,而且还可以衡量结构抗震性能的优劣,从这点分析得知用钢量节约的结构其抗震性能未必就低。）2.2.6柱网尺寸应均匀。2.2.7控制层高。2.2.8抗侧力构件位置。（刚度中心与质量中心相重合或靠近,或者抗侧力构件所在位置能产生较大的抗扭刚度,结构的抗扭效应小,因而结构整体用钢量就少,反之则多。）2.3 采用合理的楼盖体系2.4梁布置时不必每幅墙下都布置梁（有时一些小板块上的隔墙,即使把隔墙荷载等效为板面荷载,其计算结果也是构造配筋。当板跨小、布梁多时使用钢量肯定会增多,而且可能使楼面荷载多次传递,造成受力不合理。）2.5 计算参数1 结构抗震等级和柱的单双偏压计算模式等设计参数对含钢率有较大影响，应认真结合规范和具体工程情况进行选择。2 计算振型数应合理（用来判断参与计算振型数是否够的重要概念是有效质量系数，高层建筑混凝土结构技术规程第5.1.13条规定B级高度高层建筑结构有效质量系数应不小于0.9，建筑抗震设计规范第5.2.2条条文说明中建议有效质量系数应不小于0.9。一般来讲当有效质量系数大于0.9时，基底剪力误差小于5%，所以满足规范要求即可没有必要过多增加振型数，使计算用时增加和计算书增厚。）3 周期折减系数（周期折减系数的取值直接影响到竖向构件的配筋，如果盲目折减，势必造成结构刚度过大，吸收的地震力也增大，最后柱配筋随之增大。）4 偶然偏心（高规规定，高层建筑在计算位移比时应考虑偶然偏心的影响、计算单项地震作用时应考虑偶然偏心的影响。根据规范要求高层结构在计算时均应考虑偶然偏心的影响，考虑偶然偏心后结构墙及梁用钢量将增加3%左右。）5双向地震扭转效应（高规规定质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响。在实际工程中要求在刚性楼板假定及偶然偏心荷载作用下位移比不小于1.2时应考虑双向地震作用。考虑双向地震作用后结构配筋一般增加5%8%，单构件最大可能增加1倍左右，可见双向地震作用对结构用钢量影响较大。控制高层结构位移比不超标是是否考虑双向地震作用的关键，也是控制钢筋用量的关键环节。）6 斜交抗侧力构件方向的附加地震作用（抗震规范第5.1.1.2条规定，有斜交抗侧力构件的结构，当相交角度大于15o时应分别计算各抗侧力构件方向的水平地震作用。考虑多方向地震对构件配筋有明显的影响，配筋平均增加5%左右。）3 荷载取值3.1活载应根据建筑功能严格按建筑结构荷载规范GB50009和全国民用建筑工程设计技术措施取值，不要擅自放大，对于一些特殊功能的建筑（规范未做规定的），应会同甲方共同测算活荷载的取值或按建筑结构荷载规范条文说明4.1.1条酌情取值。对于建筑结构荷载规范第4.1.2条可折减的项目，应严格按所列系数折减，尤其是消防车活载。对工业建筑，原则上应按工艺设计中设备的位置确定活载取值，活载不折减。如果按GB500092001附录C取值，活载也不折减，但应分别对板、次梁及墙柱基础取不同值进行分步计算，取相应的计算结果对各构件配筋。动力荷载应成乘以相应的动力放大系数。3.2恒载可以由构件和装修的尺寸和材料的重量直接计算,材料的自重可采用建筑结构荷载规范。恒荷载计算应当准确。3.3建筑结构的水平荷载主要是风荷载和地震作用(工业建筑中还有吊车荷载、动力荷载等),计算依据是建筑结构荷载规范和建筑结构抗震设计规范。3.4 在建筑结构计算时要合理的考虑使用荷载组合,使得使用荷载合理有效,结构在设计合理使用年限内处于安全状态。3.5 墙体材料：应采用轻质材料，以减轻建筑自重。4 构件设计4.1 板4.1.1 板钢筋应采用高强度钢筋（高延性冷轧带肋CRB600级钢筋或三级钢），合理选择楼板的混凝土强度等级。4.1.2合理控制现浇板的跨度，应使板的配筋由内力控制而非按构造配筋。（楼板的配筋与板跨、梁的平面布置形式和荷载等因素密切相关，针对具体的需要，设计合理的梁平面布置，使得楼板厚度和配筋处于一个合理的范围是设计应做的。一般住宅类剪力墙结构，板跨的划分多由房间布置决定，结构可调整的余地不大。）（现浇混凝土板的厚度通常在100mm以上，在此条件下宜将板跨增大,使其配筋由内力控制而非构造配筋。对于公共建筑的楼层，如结构单元两向主轴尺寸相近，则以两向井字次梁布置；如两向主轴尺寸相差甚大，则区分主、次框架。以典型的楼盖布置，其中板跨控制在约3米左右，板厚取100mm。对于住宅建筑，在34.5米正常开间情况下，楼板厚度为100120mm应尽量增大板跨。）4.1.3 现浇板宜做成双向板。4.1.4对于大跨度双向板,由于板底不同位置的内力存在差异,设计中不宜以最大内力处的配筋贯通整跨和整宽,为了节省钢筋,应该分板带配筋。4.1.5 当板面需要采用贯通面筋时,贯通筋的配筋通常不需要超过规定的最小配筋率,支座不足时再配以短筋。4.2 梁4.2.1 梁应采用高强度钢筋（三级钢），合理选取混凝土强度。4.2.2 梁计算参数的取值上弯矩放大系数及配筋放大系数取1.0。在后期施工图设计时再针对薄弱的部分比如悬挑梁等进行适当的放大,提高其安全储备。4.2.3 梁的归并系数要取小。严格按照计算配筋，配筋误差超筋值宜控制在5%以内。4.2.4 依据高层建筑混凝土结构技术规程5.3.4条计算时考虑梁柱节点刚域作用,可以降低梁的配筋12%。4.2.5 依据建筑抗震设计规范6.3.3.3条规定,尽量避免梁端纵向受拉钢筋配筋率2%,从而造成箍筋用量增加。4.2.6 合理设计梁截面。尽量避免梁宽350,否则箍筋按构造须采用4肢箍,造成箍筋用量增加。增加梁高可以降低梁面及梁底的配筋量,但箍筋量也有所增加。4.2.7 对截面宽度较小的梁,当配筋量较大时往往需要放23排钢筋,无疑将减小梁的有效高度,因此当不影响使用或建筑空间观感时,梁宽宜略为放大,尽量布置成单排主筋,尤其是梁截面高度不太大时,以达到节省钢筋的目的。4.2.8除非由内力控制计算梁的截面要求比较高，否则不要轻易取大于600mm梁高，这样避免配置一些腰筋。对于粱宽不大于250mm的梁，如果腰筋间距取200，腰筋直径宜取10。（按规范计算，先确定间距，再确定面积）4.2.9 梁配筋除了框架梁、连梁外，其余均不设通长负筋（4米跨内短梁除外）。长跨梁可考虑设置为架立筋+支座负筋的形式。直径大于14的架立筋要求与支座负筋按照受拉搭接。框架梁的通长筋尽可能只有2根，尽可能采用小直径通长筋。该条设计前与甲方沟通是否较影响施工。根据混凝土结构设计规范的第10.2.15条，可在非框架梁内采用直径为812mm的架立钢筋;根据第11.3.7条，可在框架梁上部采用直径为1214mm的通长钢筋，通长钢筋与梁支座上部负筋的连接做法按平法及规范要求施工。）4.2.10梁合理的配筋率应是在1.0%至1.5%，应该尽量减少接近最大配筋率的梁。4.3 柱4.3.1、柱宜采用高强混凝土，钢筋宜采用三级钢。4.3.2、柱截面尺寸太小应合理，轴压比不宜太接近限值，应使大部分柱配筋由构造配筋而非内力配筋控制。（这不仅可减少配筋，而且还能较易实现强柱弱梁的要求。此时柱主筋就可以按规定的最小配筋率或比其略高的配筋率选择主筋规格，纵筋配置也应有适当余量，角筋可选择较大直径，其他纵筋根据计算要求设计即可。在构造配筋的情况下柱截面不宜太大，否则会增加构造上的用钢量）4.3.3. 对于高层建筑的柱箍筋主张采用HRB400 ,尽量避免采用HPB300。（至于柱箍筋的体积配筋率,由公式vvfc/fyv中可以看出,采用高强度钢筋比低强度钢筋更可节省用钢量。）4.3.4.尽量使梁对柱中布置,减少柱子的偏心。（也就减少了柱子的纵筋量）4.4 剪力墙4.4.1柱宜采用高强混凝土，边缘钢筋宜采用三级钢，分布钢筋可根据情况采用一级钢或三级钢。（需要指出的是,抗震墙约束边缘构件中的箍筋配筋量也与钢筋的抗拉强度有关,因此为使其配箍直径不过大、箍筋肢距不过密,使其配箍量不太高,宜采用HRB400钢筋。抗震墙中的墙段竖向分布筋通常都不是由内力控制,其作用主要是固定水平分布筋,防止墙面出现水平收缩裂缝,故其间距通常取200 mm,最小直径8 mm,仅需满足最小配筋率,不必随意提高其配筋量）4.4.2应合理布置剪力墙、截面取值应合理,使其配筋由构造配筋而不是内力控制配筋,这样其节点区主筋、箍筋以及墙段的水平分布筋的配筋率都按规范规定的最小配筋率配置。4.4.3结构设计中应严格区分抗震墙的加强部位和非加强部位。4.4.4剪力墙的竖向分布钢筋一般情况下均为构造钢筋，在设计时只需满足规范要求的最小配筋率即可，不必随意放大配筋。（竖向分布钢筋主要作用为固定水平分布钢筋，防止墙体出现水平裂缝，通常间距取200mm，最小直径取8mm） 5.5 基础4.5.1基础方案应“因地制宜”，必须根据工程场地的地质条件，施工条件以及经济性的高低来决定。一般情况下，如果天然地基的承载力能够满足上部荷载要求，优先选用天然地基上的基础。4.5.2 灌注桩配筋：桩基规范规定：桩径为0.32m时，正截面配筋可取0.65%0.2。以考虑施工的便利。可按如下人工挖孔桩配筋表选用。4.5.3 基桩的配筋长度，应遵循一般规定和遇到特殊地质条件的特殊要求(如：纵筋须穿越可液化和软弱土层等)。4.5.4桩基规范明确规定：除了两桩承台和条形承台梁的纵筋须按照混凝土规范2中表9.5.1执行最小配筋率的规定外，其它情况均可按照0.15%控制。对联合承台或桩筏基础的筏板应按照整体受力分析的结果，采用“通长筋+附加筋”的方式予以设计。对承台侧面的分布钢筋，采用12300的构造钢筋。 （为满足承台受剪受冲切，设计中应从加大承台厚度或提高承台混凝土强度等级着手，而不宜采用增加配筋来满足其抗剪或抗冲切要求，否则将使用钢量大增。由承台混凝土来满足抗剪抗冲切后，承台的配筋就可采用低配筋率而不应也没必要提高配筋率）4.5.5地下室底板常规的做法为“独立基础(或桩基承台)+防水板”或筏板(桩筏)。也可采用“无梁楼盖+柱帽”的方案。底板的最小配筋率按0.15控制。（其主要理由为后者可适应于不规则柱网，基础刚度大，受力均匀，且与梁板式方案，其结构所占高度较小，故可减少基坑开挖深度，相应节约部分降水和基坑支护的费用。在某些情况下，底板采用倒无梁楼盖与倒梁板式方案比较，含钢量具有一定优势。对筒体等受力较大的区域可通过局部加大板厚和配筋的方式予以解决；无梁楼盖+柱帽的形式也比较符合实际受力机理，故对地下室底板设计时，该方案可建议作为优选方案之一。另外，底板的最小配筋率有别于上部结构，可依据混凝土规范第9.5.2条的规定，均可归为“卧置于底板地基上的混凝土板”）4.5.5 柱下独立基础，当基础尺寸大于2.5m是，主筋应缩短0.1b交错放置。5 构造措施：结构的构造措施对保证结构的安全性起到了重要的作用，也是结构概念设计的充分体现，规范对结构各构件的构造有详细规定，设计中必须严格执行，但擅自提高标准也是完全没有必要的。6 与其他专业统一性：结构图纸设计完成后应与其他专业认真核对，避免错碰漏，尤其是应该将建筑结构图纸粘到一起对图，保证梁柱等不影响建筑的使用效果，不影响建筑的门洞、玻璃幕等构件的实现。为保证建筑关键部位（如大堂、餐客厅等）的效果，结构布置可以适当调整（如做异形板等措施）。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
