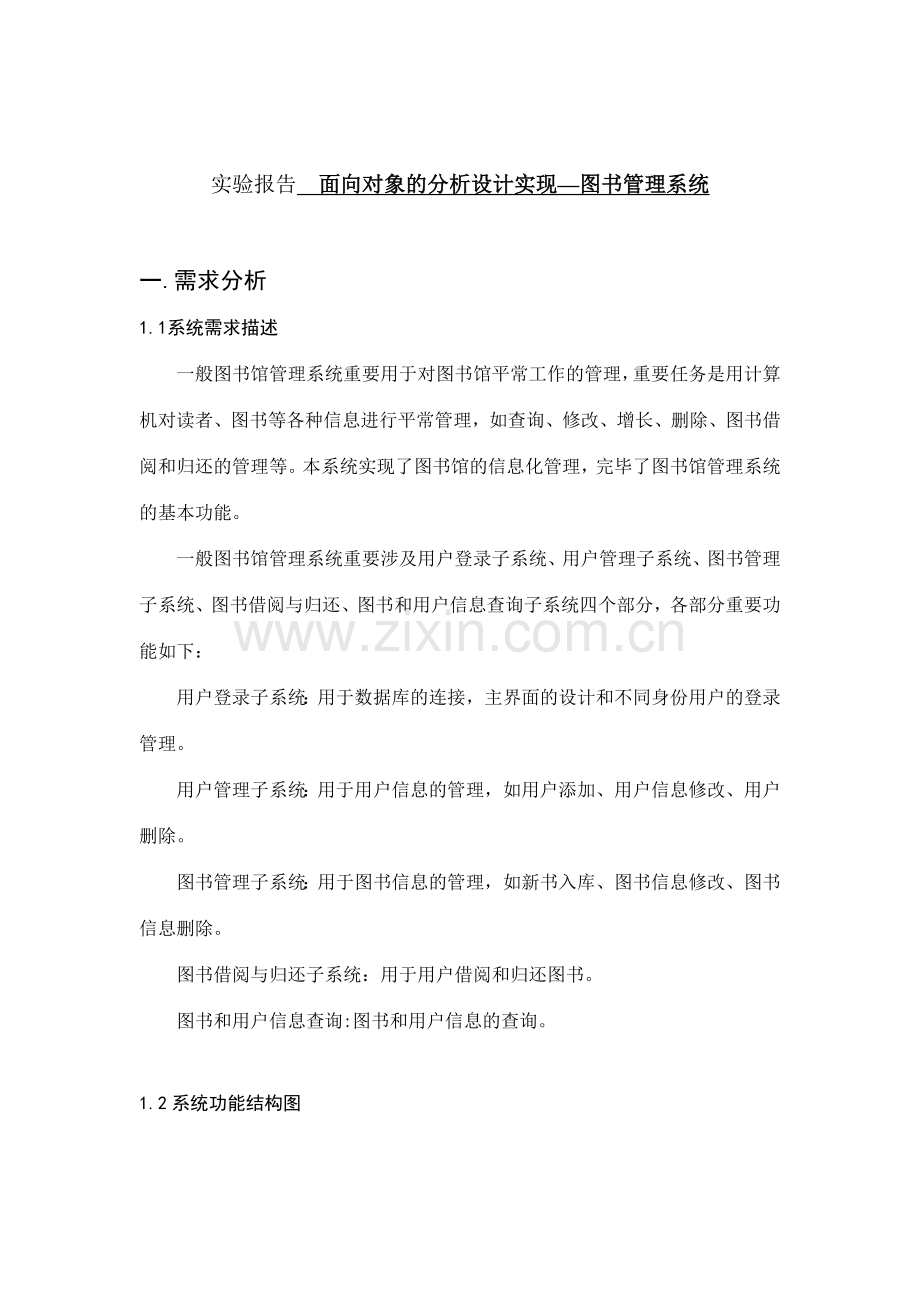

实验报告 面向对象的分析设计实现—图书管理系统

一.需求分析
1.1系统需求描述
一般图书馆管理系统重要用于对图书馆平常工作的管理，重要任务是用计算机对读者、图书等各种信息进行平常管理，如查询、修改、增长、删除、图书借阅和归还的管理等。本系统实现了图书馆的信息化管理，完毕了图书馆管理系统的基本功能。
一般图书馆管理系统重要涉及用户登录子系统、用户管理子系统、图书管理子系统、图书借阅与归还、图书和用户信息查询子系统四个部分，各部分重要功能如下：
用户登录子系统：用于数据库的连接，主界面的设计和不同身份用户的登录管理。
用户管理子系统：用于用户信息的管理，如用户添加、用户信息修改、用户删除。
图书管理子系统：用于图书信息的管理，如新书入库、图书信息修改、图书信息删除。
图书借阅与归还子系统：用于用户借阅和归还图书。
图书和用户信息查询:图书和用户信息的查询。

1.2系统功能结构图
图书管理系统
用户登录
用户信息管理
图书信息管理

借阅信息管理
管理员登录
工作人员登录
用户登录
用户信息增长
用户信息删除

用户信息查询

用户信息修改
图书信息增长
图书信息删除

图书信息修改

图书信息查询

用户借书
归还图书
用户续借
借阅信息查询

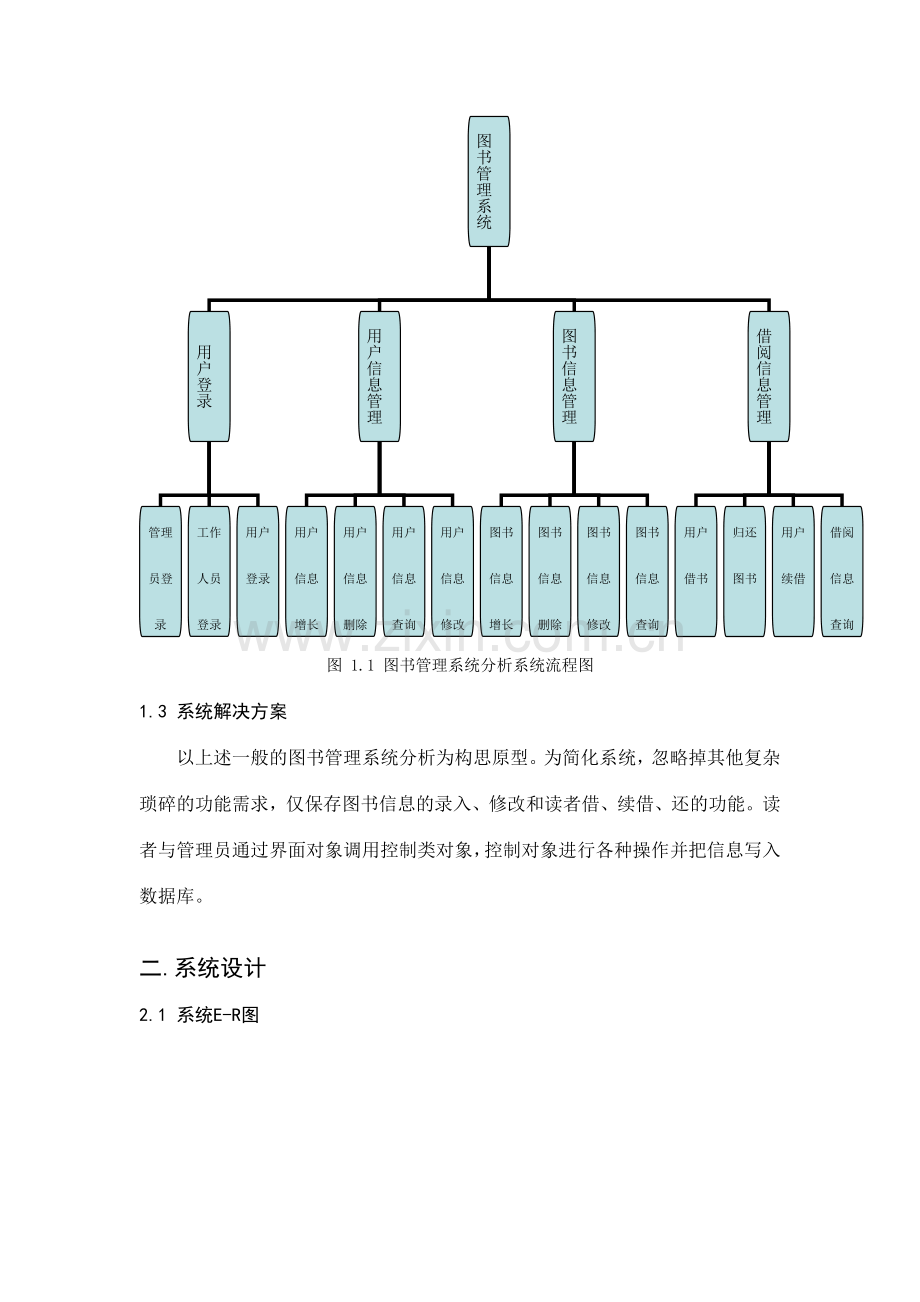

图 1.1 图书管理系统分析系统流程图
1.3 系统解决方案
以上述一般的图书管理系统分析为构思原型。为简化系统，忽略掉其他复杂琐碎的功能需求，仅保存图书信息的录入、修改和读者借、续借、还的功能。读者与管理员通过界面对象调用控制类对象，控制对象进行各种操作并把信息写入数据库。

二.系统设计
2.1 系统E-R图
用户
用户ID
权限
用户名
已借书数量
密码
借书上限

图 1.2 用户实体图
备注
图书剩余数量
作者
图书ID
图书
出版社
图书总数量
价格
出版日期
书籍名称

图1.3 书籍实体图
1毕业设计选题系统

N
用户
借阅
还书日期
借书日期
图书

图 1.4 实体属性图

2.2数据库表结构
表2.1 图书信息表
字段名称
字段类型
长度
是否为空
备注
图书id
数字
4
否
主键
图书名称
数字
4

出版社
文本
50

作者
文本
50

出版日期
时间
4

价格
文本
50

图书总数量
数字
4
否

图书剩余量
数字
4
否

备注
文本
50

表2.2 用户借阅表
字段名称
数据类型
长度
是否为空
备注
用户id
数字
4
否
主键
图书id
数字
4
否
主键
借书日期
时间
8
否

还书日期
时间
8

备注
文本
50

是否归还
文本
50
否

表2.3用户信息表
字段名称
字段类型
长度
是否为空
备注
用户id
数字
4
否
主键
用户名
文本
50
否

用户密码
文本
50
否

权限
数字
4
否

已借书数
数字
4
否

借书上限数
数字
4
否

2.3用例文档
本系统共设立四个活动者。分别是TT_People、TT_Registrar、TT_Reader和TT_Database。其中TT_People泛指与系统发生关系的人；TT_Registrar为系统管理员，负责添加、修改图书信息；TT_Reader为所有读者，读者也许发生借书、续借、还书的行为；TT_Database为存储各种信息的数据库对象。另：考虑到现实图书馆中还存在“图书馆管理员”这一角色，但其所起的作用仅为代替读者完毕各种系统操作，故没有设立此活动者。
系统中共有五个用例。TT_Addinfo、TT_Modifyinfo、TT_Borrow、TT_Renew和TT_Return。TT_Addinfo表达管理员添加图书信息；TT_Modifyinfo表达修改图书信息；TT_Borrow表达读者借阅图书；TT_Renew表达读者续借图书；TT_Return表达读者归还图书。

图 2.1 整体用例图

2.4 静态模型

图 2.2 静态模型图

2.5动态模型
事件流
TT_Addinfo
添加图书事件流：
1.管理员选择进入管理界面，用例开始
2.系统提醒输入管理员密码
3.管理员输入密码
4.系统验证密码
  A1：密码错误
5.进入管理界面，系统显示目前所有图书信息
6.管理员选择添加信息
7.系统提醒输入信息
8.管理员输入信息
9.系统验证信息
  A2：信息错误
10.系统添加新图书信息，提醒添加成功
11.系统重新进入管理主界面，显示所有信息
12.用例结束
A1：密码错误
1.系统提醒输入错误
2.用户确认
3.进入添加图书事件流第2步
A2：信息错误
1.系统提醒修改错误信息
2.管理员修改输入信息
3.进入添加图书事件流第9步
TT_Modifyinfo
修改图书事件流：
1.管理员选择进入管理界面，用例开始
2.系统提醒输入管理员密码
3.管理员输入密码
4.系统验证密码
  A1：密码错误
5.进入管理界面，系统显示目前所有图书信息
6.管理员选择要修改的图书信息
7.系统显示原有信息
8.管理员修改信息
9.系统验证信息
  A2：信息错误
10.系统添加新图书信息，提醒添加成功
11.系统重新进入管理主界面，显示所有信息
12.用例结束
A1：密码错误
1.系统提醒输入错误
2.用户确认
3.进入添加图书事件流第2步
A2：信息错误
1.系统提醒修改错误信息
2.管理员修改输入信息
3.进入添加图书事件流第9步
TT_Borrow
借书事件流：
1.进入读者主界面，用例开始
2.读者输入借书证号、书号，选择借书
3.系统验证借书证号、书号
  A1：借书证号不存在
  A2：已达成借书数量上限
  A3：书号不存在
  A4：图书流通状态冲突
4.借书成功
5.系统显示读者借书信息
6.读者确认
7.系统重新进入读者主界面
8.用例结束
A1：借书证号不存在
1.系统提醒再次输入
2.读者确认
3.进入借书事件流第2步
A2：已达成借书数量上限
1.系统提醒已达成借书数量上限
2.读者确认
3.进入借书事件流第5步
A3：书号不存在
1.系统提醒再次输入
2.读者确认
3.进入借书事件流第2步
A4：图书流通状态冲突
1.系统提醒图书流通状态冲突
2.读者确认
3.进入借书事件流第2步
TT_Return
还书事件流：
1.进入读者主界面，用例开始
2.读者输入书号，选择还书
3.系统验证书号
  A1：书号不存在
  A2：图书流通状态冲突
  A3：借阅过期
4.还书成功
5.系统重新进入读者主界面
6.用例结束
A1：书号不存在
1.系统提醒再次输入
2.读者确认
3.进入借书事件流第2步
A2：图书流通状态冲突
1.系统提醒图书流通状态冲突
2.读者确认
3.进入借书事件流第2步
A3：借阅过期
1.系统提醒借阅过期，提醒缴纳罚金
  A4：读者拒交罚金
2.读者确认并缴纳罚金
3.进入还书事件流第4步
A4：读者拒交罚金
1.进入借书事件流第5步
TT_Renew
续借事件流：
1.进入读者主界面，用例开始
2.读者输入书号，选择续借
3.系统验证书号
  A1：书号不存在
  A2：图书流通状态冲突
4.续借成功
5.系统重新进入读者主界面
6.用例结束
A1：书号不存在
1.系统提醒再次输入
2.读者确认
3.进入借书事件流第2步
A2：图书流通状态冲突
1.系统提醒图书流通状态冲突
2.读者确认
3.进入借书事件流第2步

图 2.3 TT_Addinfo序列图

图 2.4 TT_Modifyinfo序列图

图 2.5 TT_Borrow序列图

图 2.6 TT_Return序列图

图 2.7 TT_Renew序列图

图 2.8 TT_Book对象状态图

图 2.9 TT_Addinfo活动图

图 2.10 TT_Modifyinfo活动图

图 2.11 TT_Borrow活动图

图 2.12 TT_Return活动图

图 2.13 TT_Renew活动图

三.数据解决
3.1 重要代码实现
//Source file: F:\\我的文档\\uml\\s\\FormObject.java
public class FormObject
{
   public TT_ControlObject theTT_ControlObject;
   public TT_Book theTT_Book[];
   public FormObject()
   {}
   public void DisplayBookInfo()
   {}
   public void DisplayBookList()
   {}
   public void ShowSuccessInfo()
   {}
   public void SelectCommand()
   {}
   public void GetBookInfo()
   {}
   public void GetReaserInfo()
   {}
   public void GetBookReaderInfo()
   {}
   public void GetRegistrarInfo()
   {}
   public void ShowBookInfo()
   {}
}
//Source file: F:\\我的文档\\uml\\s\\TT_Book.java
public class TT_Book
{
   private Date Data;
   private String Id;
   private String Name;
   private String State;
   private int Type;
   public TT_ControlObject theTT_ControlObject;
   public TT_Book()
   {}
   public void CreatBook()
   {}
   public void DestoryBook()
   {}
   public void GetBook()
   {}
   public void GetId()
   {}
   public void SetId()
   {}   /**@return Date**/
   public Date GetDate()
   {return null;}
   public void SetDate()
   {}   /**@return java.lang.String * /
   public String GetState()
   {return null;}
   public void SetState()
   {}
}
//Source file: F:\\我的文档\\uml\\s\\TT_ControlObject.java
public class TT_ControlObject
{
   public FormObject theFormObject;
   public TT_Book theBook[];
   public TT_Database theTT_Database;
   public TT_ControlObject()
   {}
   public void CanAdd()
   {}
   public void CanModify()
   {}
   public void CheckBook()
   {}
   public void CheckOverTime()
   {}
   public void CheckReader()
   {}
   public void CheckPassword()
   {}
   public void VerifyBook()
   {}
   public void VerifyReader()
   {}
   public void VerifyBookReader()
   {}
   public void VerifyRegistrar()
   {}
}
//Source file: F:\\我的文档\\uml\\s\\TT_Database.java
public class TT_Database
{
   private String DBPath;
   public TT_Database()
   {}
   public void AddBookInfo()
   {}
   public void ModifyBookInfo()
   {}
   public void ModifyReaderInfo()
   {}
   public void QueryBook()
   {}
   public void QueryReader()
   {}
   public void QueryPassword()
   {}
   public void GetDBPath()
   {}
   public void SetDBPath()
   {}
   public void OpenDB()
   {}
}
//Source file: F:\\我的文档\\uml\\s\\TT_People.java
public class TT_People
{
   public String Id;
   public String Name;
   public TT_People()
   {}
   public void GetId()
   {}
   public void SetId()
   {}
   public void GetName()
   {}
   public void SetName()
   {}
}
//Source file: F:\\我的文档\\uml\\s\\TT_Reader.java
public class TT_Reader extends TT_People
{
   private Integer Qua;
   private Integer MaxQua;
   public FormObject theFormObject[];

   public TT_Reader()
   {}
   public void GetMaxQua()
   {}
   public void SetMaxQua()
   {}
   public void GetQua()
   {}
   public void SetQua()
   {}
}
//Source file: F:\\我的文档\\uml\\s\\TT_Registrar.java
public class TT_Registrar extends TT_People
{
   private String Password;
   public FormObject theFormObject;
   public TT_Registrar()
   {}
   public void GetPassword()
   {}
   public void SetPassword()
   {}
}
3.2 系统运营测试

图 3.1 主界面

图 3.2 管理员登陆

图 3.3 添加图书

图 3.4 删除图书

图 3.5 修改图书

图 3.6 删除用户

图 3.7 修改用户

图 3.8 添加用户

图 3.9 借书窗口

图 3.10 借书成功窗口

图 3.11 还书窗口

图 3.12 还书成功窗口

图 3.13 借书列表

图 3.14 书籍列表

图 3.15 用户列表

3.3 报告小结
以面向对象的分析系统需求，建立模型和设计实现，系统基本实现了图书信息的录入和修改和读者借、续借、还的功能。读者与管理员通过界面对象调用控制类对象，控制对象进行各种操作并把信息写入数据库。
在实验上机过程中，得到了老师和同学们的解答和帮助，顺利完毕这次实验报告。
局限性之处：系统只是简朴基本实现了图书信息录入修改和读者借、续借、还等功能，在应用中还需要不断修改和完善。
