深圳市建筑施工安全防护实体标准化指南图集2010年.pdf

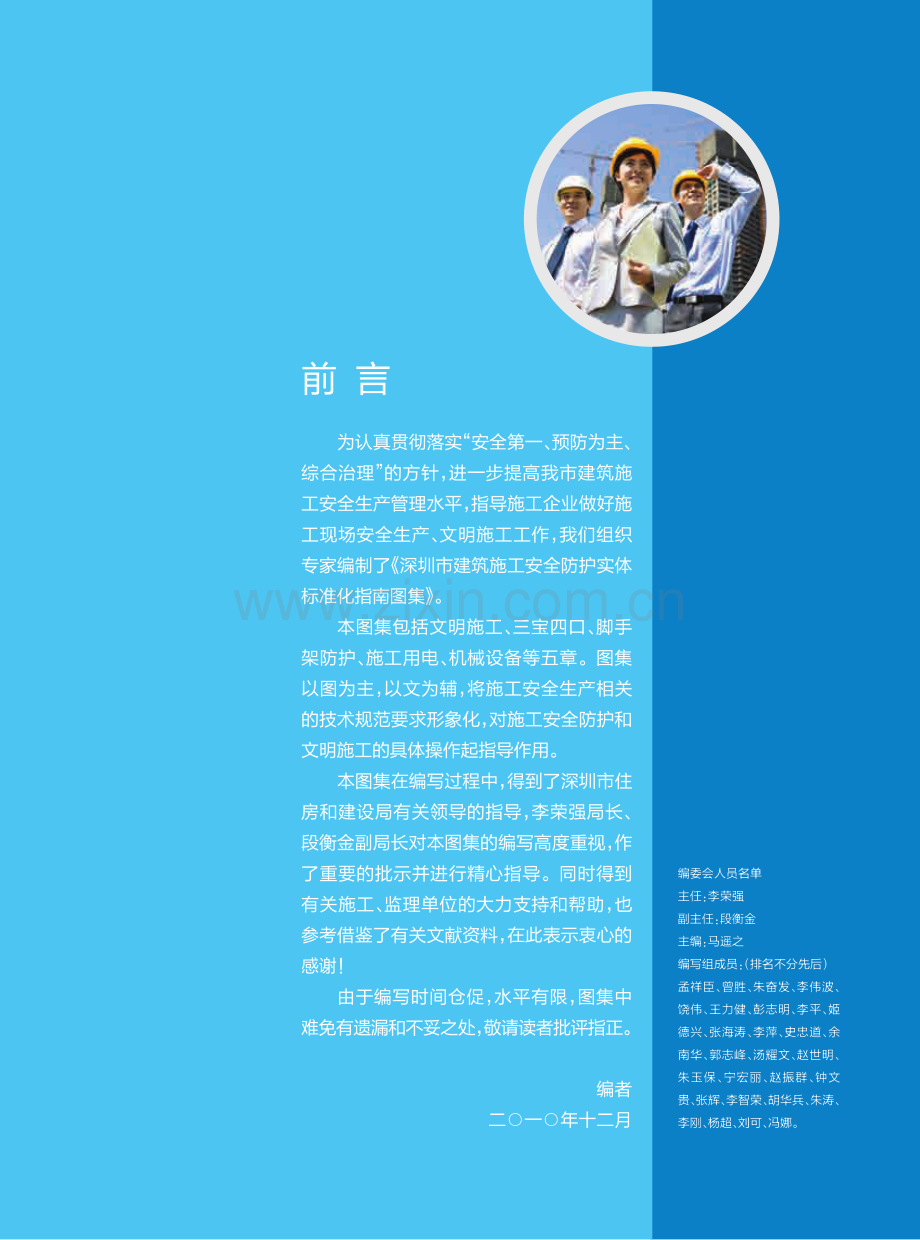

前 言为认真贯彻落实“安全第一、预防为主、综合治理”的方针，进一步提高我市建筑施工安全生产管理水平，指导施工企业做好施工现场安全生产、文明施工工作，我们组织专家编制了 深圳市建筑施工安全防护实体标准化指南图集。本图集包括文明施工、三宝四口、脚手架防护、施工用电、机械设备等五章。图集以图为主，以文为辅，将施工安全生产相关的技术规范要求形象化，对施工安全防护和文明施工的具体操作起指导作用。本图集在编写过程中，得到了深圳市住房和建设局有关领导的指导，李荣强局长、段衡金副局长对本图集的编写高度重视，作了重要的批示并进行精心指导。同时得到有关施工、监理单位的大力支持和帮助，也参考借鉴了有关文献资料，在此表示衷心的感谢！由于编写时间仓促，水平有限，图集中难免有遗漏和不妥之处，敬请读者批评指正。编者二一年十二月编委会人员名单主任：李荣强副主任：段衡金主编：马遥之编写组成员：（排名不分先后）孟祥臣、曾胜、朱奋发、李伟波、饶伟、王力健、彭志明、李平、姬德兴、张海涛、李萍、史忠道、余南华、郭志峰、汤耀文、赵世明、朱玉保、宁宏丽、赵振群、钟文贵、张辉、李智荣、胡华兵、朱涛、李刚、杨超、刘可、冯娜。01.文明施工A.现场围挡.P004B.封闭管理.P007C.材料堆放.P019D.生活设施.P026E.安全警示牌及安全标语.P035F.现场消防.P03702.三宝四口五临边A.“三宝”使用要求.P042B.“四口”安全防护.P049C.“五临边”安全防护.P058D.人工挖孔桩施工安全防护.P063E.悬挑防护棚搭设.P065F.钢结构施工安全防护.P06703.脚手架及卸料平台A.落地式扣件钢管脚手架.P074B.悬挑式扣件钢管脚手架.P095C.卸料平台.P102总目录 Contentsw w w.b z f x w.c o m04.施工用电A.外电防护.P108B.接地、接零保护系统.P111C.配电箱、开关箱.P113D.电器装置.P115E.现场照明.P120F.配电线路.P121G.变配电装置.P123H.用电管理.P124I.施工机具.P126J.常用警示标志.P13505.建筑起重机械A.塔吊.P136B.施工电梯.P151C.起重吊装.P160w w w.b z f x w.c o m01.文明施工01.文明施工02w w w.b z f x w.c o mA.现场围挡.P004B.封闭管理1.大门.P0072.“五牌一图”.P0093.宣传栏、评比栏、曝光栏.P0124.门卫室.P0135.洗车槽.P0146.硬地化.P0157.排水设施.P0178.场地绿化.P018C.材料堆放1.施工总平面布置.P0202.大模板存放.P0213.定型模板存放.P0224.木枋（板条）存放.P0225.定型钢模板存放.P0236.钢筋存放.P0237.易燃易爆瓶体存放.P0248.工完场清.P025D.生活设施1.生活区和员工宿舍.P0262.食堂.P0283.淋浴室.P0294.洗手间.P0305.娱乐室.P0316.医务室.P0327.阅览室.P034E.安全警示牌及安全标语.P035F.现场消防.P037目 录03w w w.b z f x w.c o m01.文明施工施工现场围挡（一）在市区主要路段的工地周围设置高于2.5m的围挡；一般路段的工地周围设置高于1.8m的围挡；市内主城区工程的施工围挡高度不低于2.5m。围挡材料要求坚固、稳定、整洁、美观，安全强度及抗风、抗撞等方面符合国家及省市相关规定。围墙采用轻质材料制作而成，宜采用可多次周转的活动围挡。A.现场围挡A-现场围挡04w w w.b z f x w.c o m活动围挡立柱细部做法施工现场围挡（二）05w w w.b z f x w.c o m01.文明施工施工现场围挡（三）A-现场围挡06w w w.b z f x w.c o m1.大门施工工地应有固定的出入口。出入口应设置大门便于管理。出入口大门的形式，各企业各地区可按自己的特点进行设计。大门（一）B.封闭管理07w w w.b z f x w.c o m01.文明施工无门楼式大门（三）B-封闭管理有门楼式大门（二）08w w w.b z f x w.c o m2.“五牌一图”施工现场进口处应有整齐明显的“五牌一图”标示。即工程概况牌、管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌和施工现场平面图，其内容要齐全、完整、规范。现场要有安全标语或宣传栏、黑板报等。在大门口及有重大危险源作业点还应设置重大危险源公示牌。图牌（一）09w w w.b z f x w.c o m01.文明施工图牌（二）B-封闭管理10w w w.b z f x w.c o m图牌（四）图牌（三）11w w w.b z f x w.c o m01.文明施工3.宣传栏、评比栏、曝光栏图片（一）B-封闭管理B-封闭管理图片（二）12w w w.b z f x w.c o m4.门卫室出入口处应有专职门卫人员及门卫管理制度，切实起到门卫作用。13w w w.b z f x w.c o m01.文明施工5.洗车槽施工现场应设冲洗车辆的洗车设施，确保出场车辆不污染市政路面。污水经过滤后排出洗车池（槽）B-封闭管理14w w w.b z f x w.c o m6.硬地化工地的地面，应采用混凝土地面或其他硬化地面的措施，使现场地面平整坚实。有积水可能（如搅拌机作业）的作业区域内，应作水泥地面和有良好的排水措施，现场道路应保持畅通。硬地化（一）15w w w.b z f x w.c o m01.文明施工硬地化（二）硬地化（三）B-封闭管理16w w w.b z f x w.c o m7.排水设施施工场地应有良好的排水设施，保持排水畅通。工程施工的废水、泥浆应经流水槽或管道流到工地集水池统一沉淀处理，不得随意排放和污染施工区域以外的河道、路面。排水（二）排水（一）17w w w.b z f x w.c o m01.文明施工8.场区绿化工地应尽量做到绿化，尤其在市区主要路段的工地应该首先做到，彰显“绿色施工”的理念。绿化（二）绿化（一）B-封闭管理18C.材料堆放a.施工现场工具、构件、材料的堆放必须按照总平面图规定的位置放置。b.各种材料、构件堆放必须按品种、分规格堆放，并设置明显标志。c.各种物料堆放必须整齐，砖成丁，砂、石等材料成方，大型工具应一头见齐，钢筋、构件、钢模板应堆放整齐用木枋垫起。d.易燃易爆物品不能混放。除现场集中存放处外，班组使用的零散的各种易燃易爆物品，必须按有关规定存放。e.作业区及建筑物楼层内，应随完工随清理。除去现浇筑混凝土的施工层外，下部各楼层凡达到强度的随拆模要及时清理运走，不能马上运走的必须码放整齐。f.各楼层内清理的垃圾不得长期堆放在楼层内，应及时运走，施工现场的垃圾也应分类型集中堆放。1901.文明施工1.施工总平面布置施工现场工具、构件、材料的堆放必须按照总平面图规定的位置放置。施工总平面布置图C-材料堆放202.大模板存放大模板存放必须确保安全。堆放形式、堆放高度等需严格按照国家有关规范、标准执行，以防发生坍塌事故。1.2m防护栏杆大模板存放面对面堆放7080自稳角2101.文明施工3.定型模板存放4.木枋（板条）存放定型模板存放高度1.5m木枋存放C-材料堆放225.定型钢模板存放6.钢筋存放定型钢模板存放钢筋存放钢筋堆放加工区2301.文明施工7.易燃易爆瓶体存放所用氧气瓶、乙炔瓶等易燃易爆物品必须单独存放，并做好标识，张挂责任人及相关安全使用须知。氧气瓶存放乙炔瓶存放C-材料堆放248.工完场清图片（三）图片（一）图片（二）2501.文明施工D.生活设施生活区与施工作业区必须严格分开，不能混用。1.生活区和员工宿舍员工宿舍生活区D-生活设施26现场应有除“四害”措施（定期消杀）宿舍内部2701.文明施工2.食堂工地食堂规模应与工程建设规模及用餐人数相适应；工地食堂必须办理卫生许可证，食堂工作人员必须持有卫生防疫部门颁发的体检合格证并统一穿白色工作服；生熟食应分别存放；落实防蝇、污水排放等措施；完善食品采购、食物留样等卫生管理制度。食堂内部食堂D-生活设施283.淋浴室生活区应设专门的淋浴室，并按作业人员的数量设置足够的淋浴设施（500人以下不少于20个淋浴头，500人及500人以上不少于30个淋浴头），淋浴室在寒冷季节应供应热水。单管淋浴室双管淋浴室2901.文明施工4.洗手间施工现场和生活区均应设厕所，并保持干净，定期消毒，有专人管理和清扫等。D-生活设施305.娱乐室生活区内应设置专门的娱乐场所（娱乐场所面积：500人以下不少于30，500人及500人以上不少于50，食堂的餐厅空间可以兼用），并配备电视机、VCD播放机或棋盘、台球桌、乒乓球台等其他体育、娱乐设施。娱乐室应制定管理制度并由专人负责管理。娱乐室3101.文明施工6.医务室配备专职医务人员（500人以下不少于1名，500人及500人以上不少于2名）；购置常用药品和氧气瓶、担架等常用应急医疗器械等。医务室D-生活设施32医疗急救设施（一）医疗急救设施（二）3301.文明施工7.阅览室生活区内应设置专门的阅读或学习场所（阅览室面积：500人以下不少于20，500人及500人以上不少于30），并配备书刊杂志及报刊设施等。D-生活设施34E.安全警示牌及安全标语安全警示牌3501.文明施工楼面安全标语（一）楼面安全标语（二）E-安全警示牌及安全标语36F.现场消防施工现场应根据施工作业条件制定消防制度或消防措施，合理配备灭火器材，施工现场应建立动火审批制度。消防制度和消防器材3701.文明施工建筑施工高度超过30m时，要求配备足够的消防水源和自救的用水量F-现场防火38消防演练施工现场应设置吸烟处与茶水间3902.三宝四口五临边aj_02(P40-P71)(copy)第1页 共32页aj_02(P40-P71)(copy)第1页 共32页CMYK65:04:1171-10-110265:04:1171-10-1102A.“三宝”使用要求1.安全帽佩戴要求.P0422.安全网使用要求.P0453.安全带使用要求.P047B.“四口”安全防护1.楼梯口安全防护.P0492.电梯井口安全防护.P0503.预留洞口安全防护.P0514.通道口安全防护.P055C.“五临边”安全防护.P058D.人工挖孔桩施工安全防护.P063E.悬挑防护棚搭设.P065F.钢结构施工安全防护.P067目 录41aj_02(P40-P71)(copy)第2页 共32页aj_02(P40-P71)(copy)第2页 共32页CMYK00:14:1171-10-110200:14:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边说明1.安 全 帽 必 须 有 出 厂 检 验 合 格 证，并 符 合安 全 帽（GB2811-2007）的要求。2.应正确使用安全帽并扣好帽带，不准使用缺衬、缺带及破损的安全帽。A.“三宝”使用要求1.安全帽佩戴要求A-“三宝”使用要求管理人员佩戴红色安全帽作业人员佩戴黄色安全帽安全管理人员佩戴白色安全帽特种作业人员佩戴蓝色安全帽42aj_02(P40-P71)(copy)第3页 共32页aj_02(P40-P71)(copy)第3页 共32页CMYK40:14:1171-10-110240:14:1171-10-1102管理人员佩戴红色安全帽安全管理人员佩戴白色安全帽作业人员佩戴黄色安全帽特种作业人员佩戴蓝色安全帽43aj_02(P40-P71)(copy)第4页 共32页aj_02(P40-P71)(copy)第4页 共32页CMYK11:14:1171-10-110211:14:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边A-“三宝”使用要求施工人员着装规范提示牌安全帽佩戴示意图44aj_02(P40-P71)(copy)第5页 共32页aj_02(P40-P71)(copy)第5页 共32页CMYK91:14:1171-10-110291:14:1171-10-11022.安全网使用要求(1)密目式安全立网说明1.安 全 网 使 用 应 符 合安 全 网（GB5725-2009）及密目式安全立网（GB16909）的相关规定。必须有出厂检验合格证，所使用的密目式安全网网目密度不低于2000目/100cm2的要求，并应具有抗冲击、耐贯穿、阻燃性能。2.安全网张挂必须严密，四周必须紧绷绑定。悬挑外架安全立网张挂高层建筑安全立网张挂45aj_02(P40-P71)(copy)第6页 共32页aj_02(P40-P71)(copy)第6页 共32页CMYK62:14:1171-10-110262:14:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边（2）安全平网说明1.安全平网上的每根系绳都应与支架系结，四周边绳（边缘）应与支架贴紧。系结应符合打结方便，既连接牢固又容易解开，且工作中受力后不会散脱。2.内挂式安全平网网面应水平，并与墙体及网体最大间隙不超过10cm。A-“三宝”使用要求洞口安全平网张挂46aj_02(P40-P71)(copy)第7页 共32页aj_02(P40-P71)(copy)第7页 共32页CMYK13:14:1171-10-110213:14:1171-10-11023.安全带使用要求说明1.安 全 带 必 须 有 出 厂 检 验 合 格 证，并 符 合安 全 带（GB6095-2009）的规定要求。安全带种类有：总双腰带式、双腹带式、悬挂双腰带式、悬挂单腰带式等，应当按规定选用。2.高处作业必须佩戴安全带，安全带应高挂低用，不准将绳打结使用，使用3m以上长绳应加缓冲器（自锁钩用吊绳除外）。架子工着装标准47aj_02(P40-P71)(copy)第8页 共32页aj_02(P40-P71)(copy)第8页 共32页CMYK43:14:1171-10-110243:14:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边安全带使用（三）安全带使用（二）安全带使用（一）A-“三宝”使用要求安全带使用（四）48aj_02(P40-P71)(copy)第9页 共32页aj_02(P40-P71)(copy)第9页 共32页CMYK54:14:1171-10-110254:14:1171-10-1102B.“四口”安全防护“四口”是指楼梯口、电梯井口、预留洞口（包括施工现场桩孔、人孔、坑槽、竖向孔洞等）、通道口。四口的安全防护必须满足 建筑施工高处作业安全技术规范（JGJ80-91）的要求。1.楼梯口安全防护楼梯走道防护说明1.分层施工的楼梯口必须安装临时护栏，顶层楼梯口应随工程结构进度安装正式防护栏杆。2.防护栏杆上杆离地高度为 1.01.2m，下杆离地高度为0.50.6m。49aj_02(P40-P71)(copy)第10页 共32页aj_02(P40-P71)(copy)第10页 共32页CMYK80:24:1171-10-110280:24:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边2.电梯井口安全防护说明1.电梯井口必须设防护栏杆或固定栅门；电梯井内应每隔两层并最多隔10m设一道安全网。2.固定栅门式防护底部应设不低于18cm高的挡脚板。B.“四口”安全防护全封闭式电梯井口防护固定栅门式电梯井口防护50aj_02(P40-P71)(copy)第11页 共32页aj_02(P40-P71)(copy)第11页 共32页CMYK33:24:1171-10-110233:24:1171-10-11023.预留洞口、坑、井安全防护序号123456789洞口类型楼板、屋面和平台等面上短边尺寸小于25cm但大于2.5cm的孔口楼板面等处边长为2550cm的洞口、安装预制构件时的洞口以及缺件临时形成的洞口边长为50150cm的洞口边长在150cm以上的洞口垃圾井道和烟道位于车辆行驶道旁的洞口，深沟与管道坑、槽墙面等处的竖向洞口下边沿至楼板或底面低于80cm的窗台等竖向洞口对邻近的人或物有坠落危险性的其它竖向的孔、洞口防护措施必须用坚实的盖板盖严，并有固定其位置的措施可用竹、木等作盖板，盖住洞口，盖板须能保持四周搁置均衡，并有固定其位置的措施必须设置以扣件扣接钢管而形成的网格，并在其上满铺竹笆或脚手板。也可以采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于20cm四周设防护栏杆，洞口下张设安全平网应随楼层的砌筑或安装而消除洞口，或参照预留洞口作防护加设盖板应能承受不小于当地额定卡车后轮有效承载力2倍的荷载凡落地的洞口应加装开关式、工具式或固定式的防护门，门栅网格的间距不应大于15cm，也可以采用防护栏杆，下设挡脚板（笆）侧面落差大于2m时，应加设1.2m高的临时护栏均应予以盖严或加以防护，并有固定其位置的措施51aj_02(P40-P71)(copy)第12页 共32页aj_02(P40-P71)(copy)第12页 共32页CMYK63:24:1171-10-110263:24:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边说明楼板、屋面和平台等面上短边尺寸小于25cm但大于2.5cm的预留洞口，必须用坚实的盖板盖严，盖板应防止挪动移位。说明楼板面等处边长为2550cm的洞口、安装预制构件时的洞口以及缺件临时形成的洞口，可用竹、木等作盖板、盖住洞口。盖板须能保持四周搁置均衡，并有固定其位置的措施。B.“四口”安全防护52aj_02(P40-P71)(copy)第13页 共32页aj_02(P40-P71)(copy)第13页 共32页CMYK65:24:1171-10-110265:24:1171-10-1102说明1.边长在150cm以上的洞口，四周设1.01.2m高标准防护栏杆，洞口下张设安全平网。2.防护栏杆的上杆必须能够经受任何方向1000N外力。说明边长为50150cm的洞口，必须设置以扣件扣接钢管而成的网格，并在其上满铺脚手板，脚手板刷红白警示标识。也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于20cm。53aj_02(P40-P71)(copy)第14页 共32页aj_02(P40-P71)(copy)第14页 共32页CMYK10:34:1171-10-110210:34:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边说明1.边长在150cm以上的洞口，四周设1.01.2m标准防护栏杆，四周张挂密目式安全网。2.防护栏杆的上杆必须能够经受任何方向1000N外力。3.洞口下张设安全平网。说明1.预 留 洞 口 四 周 设1.01.2m标准防护栏杆，洞口满封。2.防护栏杆的上杆必须能够经受任何方向1000N外力。B.“四口”安全防护边长在150cm以上的洞口的防护预留洞口防护54aj_02(P40-P71)(copy)第15页 共32页aj_02(P40-P71)(copy)第15页 共32页CMYK80:34:1171-10-110280:34:1171-10-1102过道防护4.通道口安全防护说明1.下层作业的位置，必须处于依上层高度确定的可能坠落范围半径之外。不符合以上条件时，必须搭设安全防护棚。2.主体结构施工自二层起，凡人员出入的通道口，均应搭设安全防护棚。高度超过24m以上的交叉作业，应设双层防护。3.由于上方施工可能坠落物件或处于起重机把杆回转范围之内的通道，在其受影响范围内，必须搭设顶部能防止穿透的双层防护廊。55aj_02(P40-P71)(copy)第16页 共32页aj_02(P40-P71)(copy)第16页 共32页CMYK21:34:1171-10-110221:34:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边型钢制作的安全通道防护B.“四口”安全防护56aj_02(P40-P71)(copy)第17页 共32页aj_02(P40-P71)(copy)第17页 共32页CMYK91:34:1171-10-110291:34:1171-10-1102钢管搭设的安全通道防护施工机械进出口防护57aj_02(P40-P71)(copy)第18页 共32页aj_02(P40-P71)(copy)第18页 共32页CMYK72:34:1171-10-110272:34:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边C.“五临边”安全防护“五临边”是指：基坑周边；尚未安装栏杆或栏板的阳台、料台、挑平台周边；雨篷与挑檐边、分层施工的楼梯口和梯段边；无脚手架的屋面与楼层周边、水箱与水塔周边；井架、施工电梯和脚手架等与建筑物通道的两侧边。临边的防护必须满足 建筑施工高处作业安全技术规范（JGJ80-91）的规定要求。序号12345临边类型基坑周边，尚未安装栏杆或栏板的阳台、料台与挑平台周边，雨蓬与挑檐边，无外脚手架的屋面与楼层周边及水箱与水塔周边头层墙高度超过3.2m的二层楼面周边，以及无外脚手架的高度超过3.2m的楼层周边分层施工的楼梯口和梯段边井架与施工电梯和脚手架等与建筑物通道的两侧边各种垂直运输接料平台防护措施必须设置防护栏杆必须在外围架设安全平网一道必须安装临时护栏，顶层楼梯口应随工程结构进度安装正式防护栏杆必须设防护栏杆；地面通道上部应设安全防护棚。双笼井架通道中间，应予封隔封闭除两侧设防护栏杆外，平台口还应设置安全门或活动防护栏杆C.“五临边”安全防护58aj_02(P40-P71)(copy)第19页 共32页aj_02(P40-P71)(copy)第19页 共32页CMYK03:34:1171-10-110203:34:1171-10-1102说明1.基坑周边防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为1.01.2m，下杆离地高度为0.50.6m；栏杆柱采用钢管并打入地面5070cm深，钢管离边口的距离不应小于50cm。2.防护栏杆的上杆必须能够经受任何方向1000N外力。防护栏杆示意图（一）59aj_02(P40-P71)(copy)第20页 共32页aj_02(P40-P71)(copy)第20页 共32页CMYK63:34:1171-10-110263:34:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边说明1.屋面和楼层临边设1.01.2m高定型化、工具化、标准化防护栏杆。栏杆柱的间距一般不应大于2m。2.防护栏杆的上杆必须能够经受任何方向1000N外力。3.坡度大于12.2的屋面，防护栏杆应高1.5m，并加挂安全立网。C.“五临边”安全防护防护栏杆示意图（二）60aj_02(P40-P71)(copy)第21页 共32页aj_02(P40-P71)(copy)第21页 共32页CMYK24:34:1171-10-110224:34:1171-10-1102说明1.分层施工的楼梯梯段边必须安装临时护栏，设 1.01.2m 高定型化、工具化、标准化防护栏杆。2.防护栏杆的上杆必须能够经受任何方向1000N外力。说明1.楼层内临边必须安 装 临 时 护 栏，设1.01.2m高定型化、工具化、标准化防护栏杆。2.防护栏杆的上杆必须能够经受任何方向1000N外力。楼梯边防护楼层内临边防护61aj_02(P40-P71)(copy)第22页 共32页aj_02(P40-P71)(copy)第22页 共32页CMYK64:34:1171-10-110264:34:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边说明1.楼层临边必须安 装 临 时 护 栏，设1.01.2m高定型化、工具化、标准化防护栏杆。2.防护栏杆的上杆必须能够经受任何方向1000N外力。说明1.井架、施工用电梯与建筑物连接通道的两侧边，必须设防护栏杆。2.防护栏杆的上杆必须能够经受任何方向1000N外力。楼层内临边防护垂直运输设备层门及通道防护C.“五临边”安全防护62aj_02(P40-P71)(copy)第23页 共32页aj_02(P40-P71)(copy)第23页 共32页CMYK25:34:1171-10-110225:34:1171-10-1102D.人工挖孔桩施工安全防护人工挖孔桩作业必须符合 广东省建设厅关于限制使用人工挖孔灌注桩的通知（粤建管字200349号）、广东省 人工挖孔灌注桩施工及安全规定 等相关文件的要求。井下作业人员的防护措施说明1.井孔周边须设防护围栏，围栏高度不低于 1.2m，围栏强度应满足安全要求。2.第一护壁应高出地面25cm。3.成孔后或停止作业时井孔应设盖板。人工挖孔桩井口防护说明1.半圆型防护板应设在井下作业人员站立时的头顶以上位置。2.吊渣筒起吊后，井下作业人员应在半圆型防护板下躲避。63aj_02(P40-P71)(copy)第24页 共32页aj_02(P40-P71)(copy)第24页 共32页CMYK85:34:1171-10-110285:34:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边说明1.必须为井下人员设置救生绳、软爬梯。2.救生绳应和井下作业人员的安全带紧固连接；遇险时，由地面人员及时将人员救至地面。3.人工挖孔桩深度超过5m时，每天开工前应进行有毒气体的检测。发现有害气体含量超过允许值时，应将有害气体清除至化学毒物最低允许浓度的卫生标准，并采用足够的安全卫生防范措施，如设置专门设备向孔内通风换气（通风量不少于25L/s）等措施，以防止急性中毒事故的发生。4.孔内作业人员必须头戴安全帽、身系安全带，特殊情况下还应戴上防毒面罩。防毒面罩应根据毒气种类进行合理选用。救生绳应与安全带可靠连接并引至孔口固定，以备应急使用。井口作业人员防护鼓风机和救生绳毒气检测和防毒面具使用D.人工挖孔桩施工安全防护64aj_02(P40-P71)(copy)第25页 共32页aj_02(P40-P71)(copy)第25页 共32页CMYK80:44:1171-10-110280:44:1171-10-1102E.悬挑防护棚搭设主体结构固定措施抵抗水平力说明1.防护棚悬挑材料及斜拉钢管严禁与脚手架相连。2.钢丝绳张拉及连接必须按照相关规范执行。悬挑防护棚搭设示意图65aj_02(P40-P71)(copy)第26页 共32页aj_02(P40-P71)(copy)第26页 共32页CMYK21:44:1171-10-110221:44:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边悬挑防护棚E.悬挑防护棚搭设66aj_02(P40-P71)(copy)第27页 共32页aj_02(P40-P71)(copy)第27页 共32页CMYK02:44:1171-10-110202:44:1171-10-1102F.钢结构施工安全防护1.水平安全网防护钢结构中安全平网的铺设67aj_02(P40-P71)(copy)第28页 共32页aj_02(P40-P71)(copy)第28页 共32页CMYK03:44:1171-10-110203:44:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边2.外挑网防护外挑网防护外挑网防护（俯视图）外挑网防护（仰视图）F.钢结构施工安全防护68aj_02(P40-P71)(copy)第29页 共32页aj_02(P40-P71)(copy)第29页 共32页CMYK83:44:1171-10-110283:44:1171-10-11023.作业平台防护钢结构平台防护69aj_02(P40-P71)(copy)第30页 共32页aj_02(P40-P71)(copy)第30页 共32页CMYK25:44:1171-10-110225:44:1171-10-110202.安全标准化图集（三宝四口五临边）02.三宝四口五临边02.三宝四口五临边4.施工通道防护F.钢结构施工安全防护钢结构作业通道防护70aj_02(P40-P71)(copy)第31页 共32页aj_02(P40-P71)(copy)第31页 共32页CMYK00:54:1171-10-110200:54:1171-10-1102钢结构作业通道防护（效果图）钢结构作业通道防护71aj_02(P40-P71)(copy)第32页 共32页aj_02(P40-P71)(copy)第32页 共32页CMYK40:54:1171-10-110240:54:1171-10-110203.脚手架及卸料平台aj_03(P72-P94)(copy)第1页 共24页aj_03(P72-P94)(copy)第1页 共24页CMYK31:01:1171-10-110231:01:1171-10-1102目 录A.落地式扣件钢管脚手架1.基本要求.P0742.基础.P0753.连墙件设置.P0774.杆件设置.P0815.剪刀撑设置.P0876.落地式脚手架立面.P0897.架体防护.P0928.人行通道.P093B.悬挑式扣件钢管脚手架1.基本要求.P0952.悬挑梁.P0963.拉结.P0984.连墙件设置.P1005.悬挑层封闭防护.P1016.杆件设置.P1017.剪刀撑设置.P1018.架体防护.P101C.卸料平台1.悬挑式钢卸料平台.P1022.落地式钢管卸料平台.P10573aj_03(P72-P94)(copy)第2页 共24页aj_03(P72-P94)(copy)第2页 共24页CMYK72:01:1171-10-110272:01:1171-10-110203.脚手架及卸料平台03.脚手架及卸料平台A-落地式扣件钢管脚手架1.基本要求1.落地式扣件钢管脚手架应符合 建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）的相关规定要求。2.搭设高度24m及以上的落地式钢管脚手架工程属于危险性较大的分部分项工程，须单独编制专项方案。搭设高度50m及以上的落地式钢管脚手架工程属于超过一定规模的危险性较大的分部分项工程，还须组织专家进行论证。专项方案主要内容应包括：基础处理、搭设要求、杆件间距、连墙件拉结点设置、设计计算书、施工详图及大样图安全措施等。专项方案由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核。经审核合格的，由施工单位技术负责人签字。3.钢管脚手架应选用外径48mm，壁厚3.5mm的钢管。钢管上严禁打孔，扣件、钢管应采用有质量合格证和质量检验报告的产品。扣件使用前须进行质量检查，有裂纹、变形的严禁使用，出现螺栓滑丝的必须更换。扣件在螺栓拧紧扭力矩达到65N m时，不得发生破坏。4.脚手架外侧防护必须使用合格的密目式安全网进行全封闭。5.脚手架搭设人员必须持有省级建设主管部门颁发的建筑架子工特种作业操作资格证书，上岗人员应经安全技术交底后方可上岗，并定期进行体检。A-落地式扣件钢管脚手架74aj_03(P72-P94)(copy)第3页 共24页aj_03(P72-P94)(copy)第3页 共24页CMYK64:01:1171-10-110264:01:1171-10-11022.基础说明：落地式钢管脚手架地基应按方案要求平整夯实，并设置排水沟。24m以下落地式外脚手架必须沿脚手架长度方向铺设木枋；24m以上落地式外脚手架必须沿脚手架长度方向铺设5cm厚度木垫板。每根立杆下设置底座和垫板。脚手架基础底座垫木木垫板地基垫平夯实大横杆小横杆剪刀撑7503.脚手架及卸料平台03.脚手架及卸料平台排水沟A-落地式扣件钢管脚手架脚手架基础示意图76aj_03(P72-P94)(copy)第5页 共24页aj_03(P72-P94)(copy)第5页 共24页CMYK12:11:1171-10-110212:11:1171-10-11023.连墙件设置说明：连墙件布置最大间距脚手架高度双排单排50m50m24m竖向间距（h）3h2h3h水平间距（la）3la3la3la每根连墙件覆盖面积（m2）402740 连墙件的布置应符合下列规定：（1）宜靠近主节点设置，偏离主节点的距离不应大于30cm；（2）应从底层第一步纵向水平杆处开始设置；设置有困难时，应采用其它可靠措施固定；（3）宜优先采用菱形布置，也可采用方形、矩形布置；（4）一字形、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（两步）。对高度在24m以下的单、双排脚手架，宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。严禁使用仅有拉筋的柔性连墙件。对高度24m以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在45o60o之间；连接点中心至主节点的距离不应大于30cm。抛撑应在连墙件搭设后方可拆除。注：h步距la纵距77aj_03(P72-P94)(copy)第6页 共24页aj_03(P72-P94)(copy)第6页 共24页CMYK43:11:1171-10-110243:11:1171-10-110203.脚手架及卸料平台03.脚手架及卸料平台A-落地式扣件钢管脚手架常见连墙件的布置方式示意图（一）常见连墙件的布置方式示意图（二）常见连墙件的布置方式示意图（三）常见连墙件的布置方式示意图（四）78aj_03(P72-P94)(copy)第7页 共24页aj_03(P72-P94)(copy)第7页 共24页CMYK75:11:1171-10-110275:11:1171-10-1102常见连墙件的布置方式示意图（五）常见连墙件的布置方式示意图（六）常见连墙件的布置方式示意图（七）常见连墙件的布置方式示意图（八）79aj_03(P72-P94)(copy)第8页 共24页aj_03(P72-P94)(copy)第8页 共24页CMYK81:21:1171-10-110281:21:1171-10-110203.脚手架及卸料平台03.脚手架及卸料平台连墙件A-落地式扣件钢管脚手架80aj_03(P72-P94)(copy)第9页 共24页aj_03(P72-P94)(copy)第9页 共24页CMYK73:21:1171-10-110273:21:1171-10-11024.杆件设置说明：1.每根立杆底部应设置底座或垫板。2.脚手架必须设置纵、横向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不大于20cm的立杆上；横向扫地杆亦应使用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于50cm。3.脚手架底层步距不应大于2m。4.立杆必须用连墙件与建筑物可靠连接。5.立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。6.立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。7.双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。8.立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于50cm；各接头中心至主节点的距离不宜大于步距的1/3。81aj_03(P72-P94)(copy)第10页 共24页aj_03(P72-P94)(co
