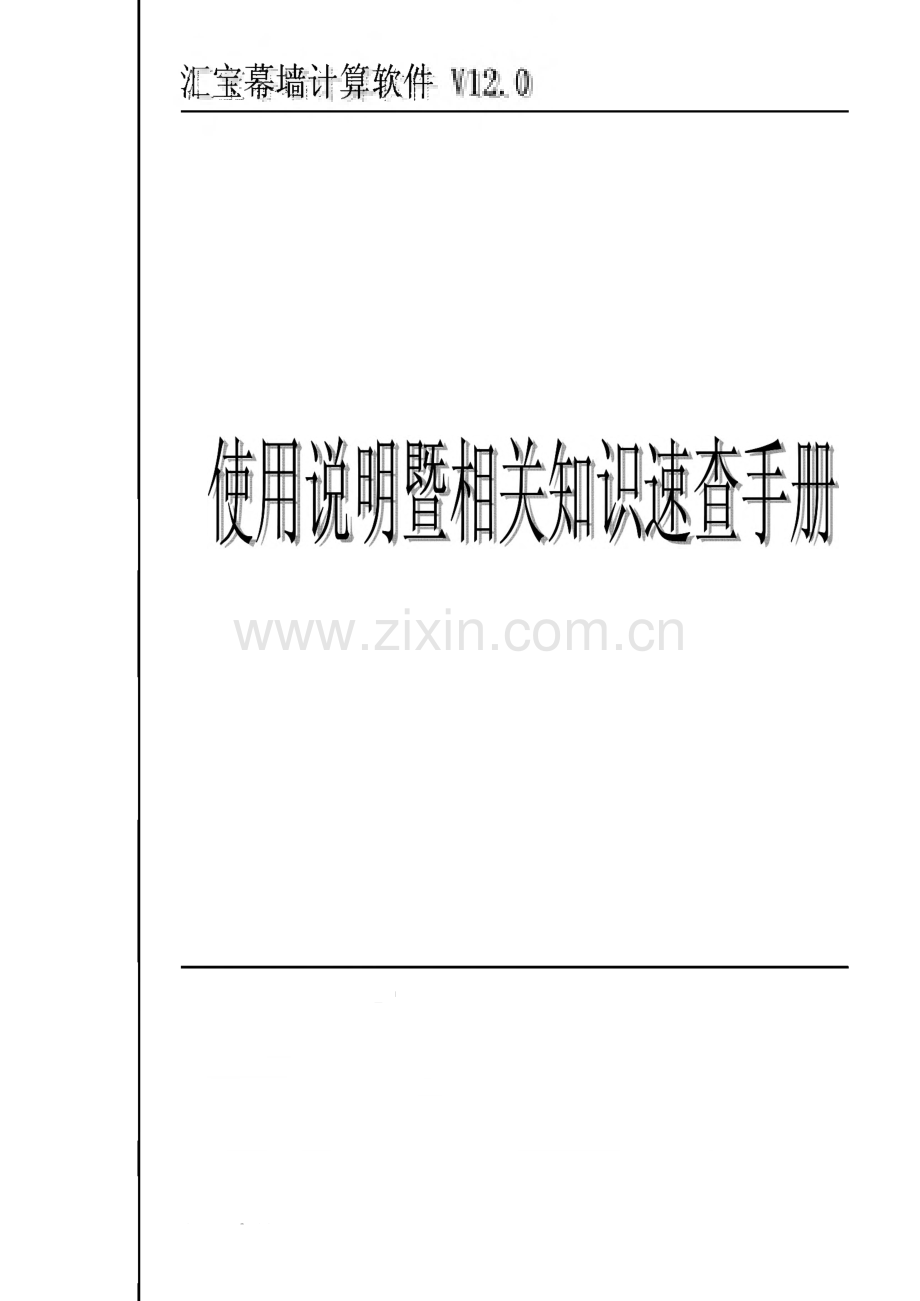

汇宝幕墙计算软件使用说明暨相关知识速查手册.pdf

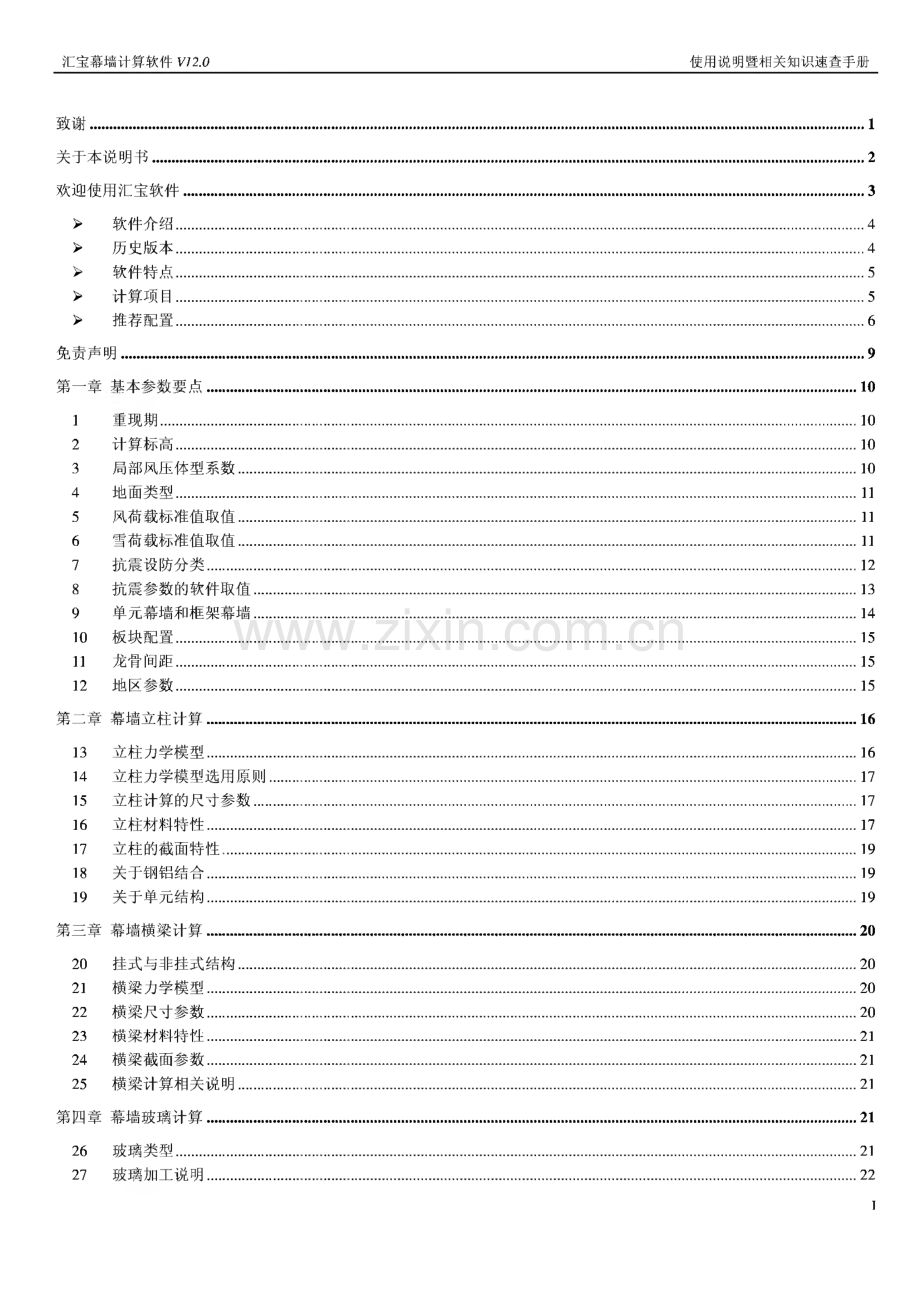

注询墙计算软件：汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册致谢.1关于本说明书.2欢迎使用汇宝软件.3 软件介绍.4 历史版本.4 软件特点.5 计算项目.5 推荐配置.6免责声明.9第一章基本参数要点.101 重现期.102 计算标高.103 局部风压体型系数.104 地面类型.115 风荷载标准值取值.116 雪荷载标准值取值.117 抗震设防分类.128 抗震参数的软件取值.139 单元幕墙和框架幕墙.1410 板块配置.1511 龙骨间距.1512 地区参数.15第二章 幕墙立柱计算.1613 立柱力学模型.1614 立柱力学模型选用原则.1715 立柱计算的尺寸参数.1716 立柱材料特性.1717 立柱的截面特性.1918 关于钢铝结合.1919 关于单元结构.19第三章 幕墙横梁计算.2020 挂式与非挂式结构.2021 横梁力学模型.2022 横梁尺寸参数.2023 横梁材料特性.2124 横梁截面参数.2125 横梁计算相关说明.21第四章幕墙玻璃计算.2126 玻璃类型.2127 玻璃加工说明.22I汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册第五章幕墙金属板计算.2228 尺寸参数.2229 金属板材料.2230 常用金属板材物理性能.2331 关于肋的说明.25第六章幕墙石板、瓷砖和其它类石材板材计算.2532 软件支持的材料.2533 石材强度设计值取值.2534 其它说明.2635 新材料的应用.2636 背栓性能.27第七章幕墙连接计算.2937 连接强度设计值.2938 螺栓和焊接连接.3139 其它事项.31第八章 幕墙焊缝与埋件计算.3240 偏心矩参数.3241 埋件种类.3242 土建预埋.3243 槽式埋件.3244 后补埋件.3245 关于埋件厚度及尺寸.3346 焊接.34第九章幕墙胶类、伸缩及紧固计算.3447 建筑结构类型.3448 几个选项的说明.3549 全隐框结构胶的计算.3650 半隐框结构胶的计算.3651 明框相关的计算.3752 其它相关规定.37第十章全玻璃幕墙计算.3753 关于全玻璃幕墙的规定.3754 玻璃的强度设计值.3755 常用硅洞结构胶变位承受能力表.3756 全玻璃幕墙玻璃肋的选择.3857 全玻璃幕墙设计中的特殊说明.3958 玻璃加工说明.39第H-一章U型玻璃幕墙.4059 U型玻璃计算说明.40II汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册60 U型玻璃相关介绍.40第十二章 点式（无）肋玻璃幕墙.4161 计算模型的选择.4162 玻璃肋的选择.4163 尺寸参数.4264 玻璃强度设计值.4265 常用硅胴结构胶变位承受能力表.4266 玻璃加工说明.4367 驳接爪和孔位应力.4368 点式幕墙设计中的特殊说明.43第十三章点式拉索、拉杆幕墙计算.4469 关于点式拉索、拉杆幕墙的特殊说明.44第十四章点式钢管结构幕墙.4470 点式钢管结构做法.4471 点式钢管结构的规范要求.4572 受力模型的选择.4573 玻璃强度设计值.4574 构件自重.4675 尺寸参数.4676 材料参数.4677 驳接爪和孔位应力.4678 玻璃加工说明.46第十五章 采光顶计算.4779 采光顶和幕墙.4780 软件支持的采光顶类型和龙骨的计算项目.4781 关于采光顶面板.4782 玻璃强度设计值.4783 雪荷载.4884 屋面活荷载取值.4885 屋面恒荷载取值.4886 体型系数取值.4887 尺寸参数.4888 截面参数.4889 立柱材料特性.4990 关于采光顶的几点说明.4991 玻璃加工说明.49第十六章门窗技术.5092 门窗和幕墙的区别.5093 门窗的体型系数.5094 玻璃参数.50III汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册95 风荷载标准值的要求.5096 关于钢铝结合.5197 参数库参数计算导入.5198 型材物理性能.5199 玻璃加工说明.52100 如何分析受力图.52101 规范中关于玻璃门的规定.52第十七章雨篷计算.53102软件支持的雨篷模式.53103 参数输入.53104 玻璃选择.53105 型材物理性能.54106玻璃加工说明.54107 截面参数.54108 关于构件自重.54109埋件种类.54110 土建预埋.55111 槽式埋件.55112 后补埋件.55113关于埋件厚度及尺寸.56114 驳接爪和孔位应力.57115 焊缝参数.57第十八章栏杆计算.57116软件支持的栏杆模式.57117 栏杆荷载取值.57118 截面和尺寸参数.57119 玻璃选择.57120 玻璃加工说明.58第十九章吊顶计算.58121软件支持的吊顶类型.58122力学模型.58123 尺寸参数.59124 材料特性.59125 选材截面特性.60126 金属板尺寸.60127 金属板选择.61128 金属板材物理性能.62129关于肋的说明：.63第二十章节能计算.64130 节能计算概述.64131 节能计算原则.64IV汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册132透明幕墙部分软件参数输入方法.65133非透明幕墙部分软件参数输入方法.66134公共建筑节能设计标准的部分规定.66135居住建筑节能设计标准审批稿的部分规定.69136居住建筑节能设计标准审批稿主要城市的气候区属、气象参数、耗热量指标.73137 常用玻璃厂家玻璃膜面参数.83第二十一章隔声性能部分技术要点.92138 隔声计算原理.92139 隔声计算方法.93140 隔声计算参数.93第二十二章门窗或幕墙其它物理性能.93141 其它幕墙物理性能.93142 其它门窗物理性能.97第二十三章截面计算.100143 截面计算部分.100144 Cad常规截面计算原理.102145断热型材截面计算原理.105第二十四章单独的埋件计算.107146 基本力学参数：.107147 埋件种类.107148 土建预埋.107149 槽式埋件.107150 后补埋件.107151关于埋件厚度及尺寸.108第二十五章方程求解.109152 方程求解.109第二十六章常用静力计算.109153常用静力计算.109第二十七章 计算器和万年历.109154计算器.110155 万年历.110第二十八章自重参数设置.110156自重参数设置.110第二十九章文件规范引用设置.110157 文件规范引用.110158幕墙行业部分规范汇总.110第三十章其它设置.121V汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册159 其它设置.121第三十一章现行规范关于荷载和抗震的具体规定.121160现行建筑结构荷载规范对风荷载体型系数的规定.121161现行建筑结构荷载规范提供的全国主要城市的基本雪压和风压.136162现行建筑结构荷载规范关于屋面积雪分布系数的规定.152163 建筑抗震设计规范2008版提供的全国城市抗震参数.158164 建筑抗震设计规范2008局部修订说明：.168165建筑工程抗震设防分类标准关于抗震设计设防类别的详细规定.175第二十二章材料相关.179166 材料的安全系数：.179167 不锈钢相关.179168 常用的作为立柱材料的钢材.182169常用的作为横梁材料的钢材.185第三十三章 规范相关.188170关于规范中提到的计算结构胶胶缝厚度时，主体结构的楼层弹性位移角限值乘3的问题.188171关于玻璃热应力的计算.188172我国法律、行政法规、自治条例和单行条例、规章之间关系如何调节.188173我国国家标准、行业标准、地方标准之间是什么关系.189174关于强制性标准和推荐性标准.189175 关于地方标准.189176 关于JGJ133-2001 和JGJ102-2003 等规范冲突.190177 关于JGJ113-2009 和JGJ102-2003 的适用范围.190178汇宝软件计算中规范采用原则.190附录.191 数据库问题.191 病毒和异常处理.191 版权问题及加密说明.191 软件价格及升级.193 注册步骤.193 汇款相关.196 联系我们.198VI汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册致谢幕墙行业的基础研究在我国还很不足，很多规范也很明显地具有从国外规范搬抄的痕迹。规范中的一些条文以 及一些行业专家的观点也不见得就都正确，有时候甚至为了体现一些企业的利益而自相矛盾。汇宝在计算的时候参 考了不少专家的见解，但是并非完全的搬用他们的全部观点，我们也从来没有主动联系过任何级别的专家。我们现 在同时启用了 7个QQ号码，好友已经超过3000人，虽然其中很多并未注册过汇宝，但是技术问题每天都会互相探 讨。与幕墙、门窗行业其它软件比较，我们的用户量可能相差很多，但是可以说我们收到的技术信息反馈以及与用 户之间关于真正技术问题的交流绝对不会比其它软件差。汇宝软件的技术观点、升级内容等融合了行业内一些知名 专家观点以及广大朋友的意见，这是汇宝软件一直以来的原则。很多朋友经常会给我们提出建议、指出软件缺陷、错误、探讨技术问题，这些人中大部分的真实身份和姓名我 们根本不知道。大家的讨论过程也就是我们的学习过程，也就是软件发展的潜在动力。对所有这些支持和关注汇宝 软件的朋友，我们都表示真挚的感谢，也希望继续得到大家的支持。1汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册关于本说明书汇宝软件从2004年发布以来历经多个版本，各个版本虽然有帮助文件，但是一直没有写出一个说明书。软件使 用实在是简单，也不知道需要说明什么。但是由于系统日渐庞大，内容越来越多，所以从12.0版本开始，我们提供了这个说明书暨幕墙计算设计相关速 查手册，供汇宝的注册用户、试用用户、以及幕墙初学的朋友做参考。本说明书本着方便查询的原则，按软件计算项目进行划分，因此有些介绍和内容是重复的。本说明书所引规范资料均经过详尽核对，但是因为并非全部原文扫描，打字过程的纸漏难以完全排除，用户选 用时请以规范原文为准。由于时间和水平都很有限，所以说明书做的非常简陋，希望大家不要见笑。对说明书或软件有什么看法或建议 以及对文中描述内容持不同看法的，都欢迎随时联系我们，以便日后修订，在此先表示感谢！2汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册欢迎使用汇宝软件欢迎您选用汇宝幕墙计算软件V12.0版本！结构计算在维护结构设计、施工中占有较重比例，计算软件的作用是把繁杂的计算交给电脑去处理，节省设计 师大量宝贵的时间，提高工作效率。我们的宗旨则是使这套软件能适应不同地区广大幕墙设计师的要求，成为大家 工作中的好帮手，如果您在使用中有更好的建议或要对软件提出批评，请及时联系我们，大家的支持才是软件发展 的动力。V12.0版本是2010年5月推出的该软件最新版本，全面执行最新版本规范，欢迎广大幕墙设计及相关技术人员 使用。汇宝软件升级迅速，各版本功能增加很多，您可以随时与我们联系获得最新版本相关信息。即使您不注册，我们也希望与您成为朋友，工作中的问题也欢迎大家一起探讨。汇宝软件的价格定位是能让所有的幕墙技术从业人员都能够拥有属于自己的正版的幕墙计算软件，并且这个软 件还必须是完善、齐全、准确、方便、实用的，如果您感到我们的软件还没有实现这一点，请把想法告诉我们，如 果您认为我们的软件已经做到了这一点，欢迎您向朋友介绍这套软件。到目前为止，除了我们自己，汇宝软件没有任何销售、代理人员或机构，软件是靠用户之间的介绍以及互联网 络的传播，所有注册用户也都是和我们直接联系注册的，如有需要注册的朋友，请直接和我们联系，以免被骗。3汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册软件介绍本软件是一套功能齐全、计算准确、使用方便、价格实惠的幕墙计算系统。本软件含全隐框、半隐（显横、显竖）框、明框玻璃幕墙；各种连接形式的石材、天然石灰石、天然砂岩、微晶 玻璃、玻璃纤维增强水泥（GRC）、陶土板、无机预涂装饰板、瓷板、千丝板及各种金属板幕墙；全玻璃幕墙、U型 玻璃幕墙；各种形式四、六点驳接幕墙；各种形式玻璃、阳光板采光顶、门窗、雨蓬、热工、隔声、栏杆、金属板 吊顶等计算功能，可以计算各种复杂截面（含断热截面）的截面参数，并提供常用二、三元方程求解，常用静力结构 计算等实用功能。本软件计算准确，使用方便，完全按新规范、新技术编写，符合工程设计人员的习惯，欢迎使用，欢迎提建议。竖框力学模型包括单跨、双跨、连续梁、多跨校接静定、多跨校接一次超静定等模型。龙骨材质包括6061-T4、T6；6063-T5、T6；6063A-T5、T6；Q235；Q345等。并允许设计者自己定义型材。支持钢铝结合龙骨的计算（门窗 部分支持铝-钢、塑-钢结合龙骨）。计算内容包括龙骨计算、板块计算、连接计算、焊缝计算、埋件计算、胶类计算、伸缩计算、紧固计算、热工 计算等十余项。在幕墙工程的实际工作中，计算是必不可少的一项。简单、方便的幕墙计算软件可以简化工作，节省时间。但 业内同类软件种类较少，很少有从设计实际情况出发考虑的，输入输出上也不太符合设计师习惯，有的要想得到计 算结果、形成正式计算书颇费周折，对不是很熟悉计算的设计人员来说更是很难操作，有的准确度不是很高，有的 软件价格非常昂贵，功能庞大但不是都很实用，比较浪费。我们做的是一个纯计算版本，最初是在工程实践中为方 便自己的工作而设计的，非常适用于幕墙施工设计、方案设计、施工监理等相关专业人员使用。在本软件的开发人员中，即有从事幕墙工程实践经验多年的幕墙设计师，又有多年从事教学工作的高校教师，软件开发是从工程实际情况出发，严格按照国家相关规范编制，因此使用上非常贴近幕墙设计师的习惯，并且使用 相当简单，无须培训即可轻松上手。软件提供了丰富的帮助系统：在软件界面上对某个选项或参数不确定用法的时候，可将鼠标悬停在其上，软件 会马上给出对应提示；在软件主窗口下方工具条左侧的帮助图标上点击鼠标左键，软件会弹出窗口，对当前界面的 所有知识点进行详尽的提示；软件帮助菜单中，也提供了软件使用中可能出现的各种计算问题或幕墙设计中可能经 常遇到问题的详尽帮助；同时软件提供了单独的详尽的使用手册供行业内的朋友们参考。汇宝软件提供了免费的试用版本，试用版本具有和正式版本一模一样的操作界面、几乎一样的计算项目（不含 V12.0新增计算项目）、完全准确的计算结果，主要区别就是不能出计算书；此外，我们提供包括电话、邮箱、实时在线QQ等多种形式的技术支持，您如果有需要帮助的地方，尽管告诉我 们，我们会即时给予解答！历史版本 第一个版本推出在2004年11月，版本号是V2004；第二个版本推出在2004年12月，版本号是V2004.1,功能有所调整，内容有所增加；第三个版本推出在2005年3月，版本号是V2005,添加了大量的新内容，新的计算项目；第四个版本推出在2005年7月，版本号是V3000,内容大量增加，与V2005比较，增加了近一倍的内 容；第五个版本推出在2006年3月，版本号是V8,内容上添加了雨蓬、钢构驳接、热工、千丝板、中空 夹层玻璃等大量的新功能。在计算书的输出字体、计算过程中的参数选择、自定义参数等方面都有很 大的改进.4汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册 第六个版本推出在2007年2月发布，版本号是V9,增加了单元结构计算，U型玻璃，槽型埋件，阳光 板屋面，玻璃栏杆计算，幕墙物理性能计算，型材截面计算（含断热截面），计算书中做了重大调整,荷载按2006版本的GB50009做了修改。第七个版本发布在2007年9月，版本号是V9.5,内容和引用规范有部分调整。第八个版本发布在2008年5月，版本号是V10,加入了隔声计算、完善了门窗地震作用，单元单跨结 构，按新版本建筑幕墙GB/T21086-2007及铝合金结构设计规范GB50429-2007调整了全部计算，并对大量内容有所完善！第九个版本发布在2009年5月，版本号是VH,结合新的热工计算规程对计算书中热工计算部分进行 了全面调整，添加了四角嵌固玻璃计算，添加了玻璃爪件计算，另外对各计算细节都有调整，并添加 了很多实用小工具。本次推出的版本是V12.0,2010年5月发布，增加了新型石材和类石材板材的计算，增加了吊顶的计 算，全玻璃栏板的计算，增加了明框或半隐结构中横框受力模型为集中受力的选项，完善了软件的帮 助系统，另外还有大量细节的变化。下一个版本是V13,具体的升级内容还没有确定，欢迎您的建议软件特点 界面友好、简单，计算项目相当齐全，完全符合国家相关新规范、新标准。直接生成W ORD文档，文档中的字体大小、格式、以及相关的工程信息都自动产生，只须直接打印即可。数据参数输入如果有不合理，或不符合规范，能够立即得到准确提示。考虑到实际工程情况，如果计 算不满足要求，软件仍然能生成计算书，但是会对不满足的项目作出提示。每一个计算项目在输入数据，选择材料后均可预演计算结果，预演窗口内是否满足用不同颜色显著标 记，一目了然。软件提供了详尽的帮助功能。绝对的幕墙技术人员自己编制，完全从幕墙技术角度出发，避免了商业软件开发的缺点。在业内可以得到的幕墙计算软件中，本软件还有以下特点：1 未注册用户得到的权限比其它软件大的多，预演功能没有任何限制，显示结果准确、结果说明详 细！2 价格几乎是最低；3 功能相当齐全，范围相当广泛。4 软件升级来自用户需要，升级速度快。5 技术支持及时，软件编写人员即幕墙设计人员，所以关于软件或计算的一切问题都会即时解决，不会出现扯皮现象！计算项目 玻璃幕墙（全隐框、半隐显横、半隐显竖、明框）金属板幕墙（铝塑复合板、铝单板、蜂窝铝板、单体搪瓷板、复合搪瓷板、不锈钢板）石材（花岗岩、天然石灰石、天然砂岩、微晶玻璃、玻璃纤维增强水泥（GRC）、陶土板、无机预涂装 饰板）幕墙（钢销、托板、通长槽、周边金属框、背栓）、千丝板 干挂瓷板（插销式、扣槽式、托板、背栓）全玻璃幕墙（面板玻璃为单片、中空、夹胶，无肋或加肋）U型玻璃5汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册 单元结构幕墙 四角嵌固、四、六点驳接幕墙（面板玻璃为单片、中空、夹胶，无肋或加肋）点式拉索、拉杆结构 点式钢结构驳接 雨蓬（有、无拉杆）玻璃护栏金属板吊顶热工（透明部分、非透明部分）空气声隔声计算 门、窗系统采光顶结构 物理性能（抗风压、水密性等）截面计算（含断热截面）单独的埋件系统计算 常用二、三元方程求解 常用建筑结构静力计算 附常用的手机号码归属地、身份证号码、行政区划、邮编等查询工具推荐配置硬件要求：1 CPU主频700MHz以上2 512M以上内存3 显示分辨率在1024*600,16位或更高色彩，几乎所有台式机和笔记本电脑都能满足这种分辨率要求（不小 于10寸的上网本、mini本均可运行）软件要求：1 本系统可运行在W indows 2000/Xp/Vista/W in7等操作系统下；2 计算书功能需要OF F ICE 2000或以上版本（包含2000,2003,2007）的W ord模块；3 截面计算功能需要不低于AutoCa d R2000的全系列AutoCAD版本（包含R2000,R2004,R2005,R2006,R2007,R2008,2009,2010）；4 软件独立运行，无需网络支持；5 请使用Administra tor或其同组帐号登陆系统；关于使用Vista和W in7系统：在Vista和W in7系统下运行汇宝软件，如果能正常试用或完成注册，就没问题了；如果运行出现错误提示，请按下面步骤操作（以下说明仅限安装汇宝后无法正常运行软件的Vista或W in7系统情况）：1 如果你的电脑是比较新的,请安装随机器的VISTA/W IN7的原装驱动，然后进行如下设置：A.安装汇宝后在桌面的飞机图标上点鼠标右键,选“属性”；B.接着选中兼容性下面的“请以管理员身份运行该程序”，如果“请以管理员身份运行该程序”在软件中 是灰色无法设置，请先按下面方式打开UAC控制，然后进行设置，设置后可再关闭UAC控制；C.确定后再启动软件即可！2 极少数特别陈旧的电脑安装Vista/W in7后由于没有新的驱动程序而无法准确识别SATA接口硬盘，采用兼 容的驱动程序可能无法使用软件，建议更换为XP!3 在Vista下开启和关闭UAC的方法如下，W in7的设置方式和Vista类似，可参看：A.方法一：开始一设置一控制面板一用户帐户6汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册B.方法二：开始一 运行，输入msconfig然后确定，然后按下图方式启动UAC：软件安装、使用过程可能出现的问题：1 汇宝软件提供免费试用版本，用户注册前可先试用，能正常试用就能正常注册;7汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册2 软件安装后可能出现硬件不兼容的提示，请按下面说明处理：A.先用360安全卫士或瑞星卡卡助手等类似软件清理系统缓存，运行IE修复，清理恶评插件，然后重新 安装汇宝再试；B.如果机箱中有IDE硬盘，请设置硬盘在IDE0 口并且设置为Ma ster,不能是Sl a ve；C.如果你的电脑安装的是XP系统，请检查是否开启了 AHCI功能，如果已经开启请关闭或换W in7/Vista 系统；D.如果不是上述原因，请检查是否安装了主板原装驱动程序，如果未安装请安装；E.上面原因如果已经排除，则建议换装一个操作系统看看；F.如果用户需要注册，并且电脑中有多个物理硬盘（不是说分区），请注册前一定说明，以便帮您核对 软件识别的是哪个硬盘，一般的说如果有IDE硬盘则优先识别IDE,如果有多串口硬盘，则先识别SATA0 口；3 其它用户无法解决现象请与我们联系，软件出现问题都是有原因的，既然有原因一般也就都可以解决了。4 技术问题或软件安装问题与注册与否无关，即使您根本不准备注册，也一样可与我们联系获得帮助；5 对于注册用户，如果注册码丢失、中毒、无法确定哪个电脑注册过、因硬件更换或其它原因造成注册码失 效的，都可随时联系我重新补发注册码！6 对于注册用户，请一定把注册时填写的用户信息做好记录，如果其中信息有变化务必及时与我联系做记录 变更，否则时间久了，可能会因为信息失效、无法确认用户身份而丧失相关服务的机会。7 汇宝软件具有独立版权，软件自身并不存在任何危害用户电脑、系统、人身安全的代码，因此用户使用不 必有这方面的担心，但是由于软件自身加密特性，被一些杀毒软件错误识别为病毒的可能性无法彻底排除。遇到此类情况时，熟悉电脑的朋友会一笑了之，很简单的自行解决，不熟悉电脑的朋友也不必紧张，可在 杀毒软件中设置排除，或临时更换杀毒软件。卡巴和瑞星都有误杀汇宝的历史，但是随着杀毒软件软件自 身的更新，问题不久也就解决了。8汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册免责声明一、免责条款制定前提说明：软件是一种非常特殊的商品，因此按国际惯例各软件都有一个免责声明，随着汇宝软件的推广，越来越多的用 户在幕墙计算中使用汇宝软件，因此为了不必要的麻烦或争议，请大家阅读下面的免责声明，如果您对这些条文表 示难以理解或无法承受，请不要使用和注册汇宝软件（任何软件的免责条款都大同小异，汇宝的下面条款说明已经 非常简单明了，其内容和SAP2000的免责说明一样）。二、汇宝免责条款：汇宝软件的开发及文件编制投入了相当多的时间、努力及费用。程序已经经过彻底地测试及使用。然而，在程 序使用方面，使用者应接受并清楚知道开发者在程序的准确性或可靠度上没有做任何直接或暗示的担保。使用者必须明确了解程序的假定并必须独立地核查结果。三、汇宝软件的一些情况：作为一个行业软件，汇宝已经拥有广大忠实的客户群，大家的支持也是软件不断发展的动力，因此无论是从开 发者来说还是从用户角度出发大家都希望软件能做到十全十美，但是软件商品的特性就决定了任何软件都不可能做 到这一点。我们力争软件计算准确无误，但是无法提供直接或暗示的承诺，因此请大家在实际使用过程中注意独立 审核计算的准确性。如果有疑问或怀疑，可随时和我们联系，会帮你处理的。9汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册第一章基本参数要点1重现期重现期是指某一现象(对维护结构来说主要是风荷载以及雪荷载)平均多少年重复出现一次。比如重现期为N 年一遇，是指在很长的时间内，平均N年会出现一次，而不是说刚好在N年出现一次，事实上在N年内可能遇到好 几次，也可能一次也遇不到。基本风压和基本雪压的重现期和建筑使用年限并不是一回事，两者数字上非必须对等，并且也没有固定换算方 式。最新版本建筑结构荷载规范GB50009-2001的2006版本附录部分的7.1.2条文说明部分注释为：”对于围 护结构，其重要性与主体结构相比要低些，可仍取50年”，因此在实际工程中，幕墙、门窗等维护结构的计算重 现期按50年取即可，业主或建筑设计单位有明文要求、强制其它取值的除外；2计算标高计算标高即计算点离室外地面的垂直高度，以米为单位输入。现行JGJ102-2003中并无幕墙最高高度的限制，而JGJ133-2001中却有限制，有人认为大于100m的石材幕墙或 大于150m的金属板幕墙超规范要求，必须进行论证，这种观点是错误的。JGJ133中这条规定是非强制性条文，由 双方自愿采用，在合同中约定即可，不能强行规定必须论证。为什么说这种限制没有强制必要，其具体原因可参看JGJ102-2003的1.0.2条文说明部分，该说明对幕墙规范 并不需要高度限制的原因进行了详细的原理性说明。3局部风压体型系数风荷载体型系数是指风作用在建筑物表面上所引起的实际压力(或吸力)与来流风的速度压的比值，参看2006版 本的建筑结构荷载规范GB50009-2001第7.3.3条：验算围护构件及其连接的强度时，可按下列规定采用局部风压体型系数usl：一、外表面1正压区按表7.3.1采用2负压区一对墙面，取T.0;一对墙角边，取T.8；一对屋面局部部位(周边和屋面坡度大于10的屋脊部位)，取-2.2；一对檐口、雨篷、遮阳板等突出构件，取-2.0。注：对墙角边和屋面局部部位的作用宽度为房屋宽度的0.1或房屋平均高度的0.4,取其小者，但不小于 1.5m。二、内表面对封闭式建筑物，按外表面风压的正负情况取-0.2或0.2。注：上述的局部体型系数口-1)是适用于围护构件的从属面积A小于或等于Im?的情况，当围护构件的从 属面积大于或等于l orn?时，局部风压体型系数Ra(10)可乘以折减系数0.8,当构件的从属面积小于l oin?而大于Im?时，局部风压体型系数口 sl(A)可按面积的对数线性插值，即：u si(A)=u si(1)+Usi(10)Usi(1)l ogA10汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册在上述要求中有“从属面积”一词，从属面积是在计算梁柱构件时采用，它是指所计算构件负荷的楼面面 积，它应由楼板的剪力零线划分，在实际应用中可作适当简化，实际幕墙工程中部分人士认为维护结构面板也 要按其进行折减，汇宝就是采用这样的算法。另外在玻璃幕墙工程技术规范JGJ102-2003附录的5.3.2条文说明中，有如下解释：风荷载在建筑物表面分布是不均匀的，在檐口附近，边角部位比较大，根据风洞试验结果和国外的有关资 料，在上述区域风吸力系数可取-1.8,其余墙面可考虑-1.0,由于维护结构有开启的可能，所以还应考虑室内 压-0.2,所以幕墙荷载体型系数可分别按-2.0和T.2采用。对高度大于200m或体形、风荷载环境比较复杂的幕墙工程，风荷载取值宜更加准确，因此在没有可靠参 照依据时，宜采用风洞试验确定其风荷载取值。高度200m的要求与现行行业标准高层建筑混凝土结构技术规 程JGJ3-2002的要求一致。抛开从属面积概念，两本规范的要求是一样的，实际执行以2006版建筑结构荷载规范为准。关于此参数需要注意以下几个细节：1.大面和转角的区分：建筑结构荷载规范关于墙面区与墙角区有明确的区分方法：对墙角边和屋面局部 部位的作用宽度为房屋宽度的0.1或房屋平均高度的0.4,取其小者，但不小于1.5米。常规幕墙部分的 局部体型系数大面取1.0,转角取L8,室内部分的0.2在软件中会自动代入计算，软件界面输入中无须 考虑。2.雨篷体型系数的取值：雨篷构件负压为-2.0,在汇宝软件的计算过程中软件会自动带入，无需用户考虑。很多人认为雨篷是没有正压的，不过由于大部分雨篷处于复杂周边环境下，断言说无正压也有很多人不认 可，所以软件计算时设置了一个正压选项，由用户自主决定，如无特殊要求，按软件默认即可。3.栏杆体型系数的取值：软件按+1.3取值，用户可查建筑结构荷载规范自行输入；4.门窗和幕墙体型系数无区别；5.除采光顶部分外(采光顶部分的体型系数在采光顶界面输入，区分正负)，体型系数人工给定的时候，请 输入绝对值，不能带有符号！6.对无开启的结构，建筑结构荷载规范条文说明第7.3.3条指出“对封闭建筑物，考虑到建筑物内实际 存在的个别洞口和缝隙，以及机械通风等因素，室内可能存在正负不同的气压，参照国外规范，大多取土(0.20.25)的压力系数，现取0.2。即不论有无开启扇，均要考虑内表面的局部体型系数。4地面类型参看2006版本的建筑结构荷载规范6850009 2001的7.2.1,地面粗糙度可分为A、B、C、D四类：1.A类指近海海面和海岛、海岸、湖岸及沙漠地区；2.B类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；3.C类指有密集建筑群的城市市区；4.D类指有密集建筑群且房屋较高的城市市区。5风荷载标准值取值汇宝软件幕墙部分的风荷载标准值取值选项有3个，依次如下：1.按规范不小于IKPa：参看玻璃幕墙工程技术规范、口02-2003规范5.3.2,一般的情况下都应该按此 参数设置；2.按实际结果计算：对于特殊部分或特殊要求的幕墙，没有必要按IKPa的最低要求设计的，可选“按实际 计算结果”；3.人工给定：如果已经有风荷载标准值的要求了，可直接输入。6雪荷载标准值取值对于采光顶、雨篷结构，在计算中需要计算雪荷载的作用，雪荷载需要注意：11汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册1.关于屋面积雪分布系数软件会自行计算，其中雨篷计算中的屋面积雪分布系数为2.0；2.关于基本雪压，在建筑结构荷载规范中有明确的规定，可查询规范获得详细信息，也可查看本说明书 后面的附录作为参考；7抗震设防分类建筑工程抗震设防分类标准的规定：该标准最新版本是汶川地震后修订的GB 50223 2008,本标准属于基础标准，各类建筑的抗震设计规范、规程 中对于建筑工程抗震设防类别的划分，需以本标准为依据。其中1.0.3、3.0.2和3.0.3为强制性条文，内容如下（以 下部分到明文说明止是该规范原文）：1.0.3抗震设防区的所有建筑工程应确定其抗震设防类别。新建、改建、扩建的建筑工程，其抗震设防类别不应低于本标准的规定。3.0.2建筑工程应分为以下四个抗震设防类别：1特殊设防类：指使用上有特殊设施，涉及国家公共安全的重大建筑工程和地震时可能发生严重次生灾害 等特别重大灾害后果，需要进行特殊设防的建筑。简称甲类。2重点设防类：指地震时使用功能不能中断或需尽快恢复的生命线相关建筑，以及地震时可能导致大量人 员伤亡等重大灾害后果，需要提高设防标准的建筑。简称乙类。3标准设防类：指大量的除1、2、4款以外按标准要求进行设防的建筑。简称丙类。4适度设防类：指使用上人员稀少且震损不致产生次生灾害，允许在一定条件下适度降低要求的建筑。简 称丁类。3.0.3各抗震设防类别建筑的抗震设防标准，应符合下列要求：1标准设防类，应按本地区抗震设防烈度确定其抗震措施和地震作用，达到在遭遇高于当地抗震设防烈度 的预估罕遇地震影响时不致倒塌或发生危及生命安全的严重破坏的抗震设防目标。2重点设防类，应按高于本地区抗震设防烈度一度的要求加强其抗震措施；但抗震设防烈度为9度时应按 比9度更高的要求采取抗震措施；地基基础的抗震措施，应符合有关规定。同时，应按本地区抗震设防烈度确 定其地震作用。3特殊设防类，应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施；但抗震设防烈度为9度时 应按比9度更高的要求采取抗震措施。同时，应按批准的地震安全性评价的结果且高于本地区抗震设防烈度的 要求确定其地震作用。4适度设防类，允许比本地区抗震设防烈度的要求适当降低其抗震措施，但抗震设防烈度为6度时不应降 低。一般情况下，仍应按本地区抗震设防烈度确定其地震作用。注：对于划为重点设防类而规模很小的工业建筑，当改用抗震性能较好的材料且符合抗震设计规范对结构 体系的要求时，允许按标准设防类设防。本标准仅列出主要行业的抗震设防类别的建筑示例；使用功能、规模与示例类似或相近的建筑，可按该示 例划分其抗震设防类别。本标准未列出的建筑宜划为标准设防类。以上为规范原文规定。建筑工程抗震设防分类标准在维护结构设计计算中的应用：首先需要明确，建筑的抗震设防分类应由建筑设计单位提供。1.标准设防类，应按本地区抗震设防烈度确定其抗震措施和地震作用；2.重点设防类，应按高于本地区抗震设防烈度一度的要求加强其抗震措施；同时，应按本地区抗震设防烈度 确定其地震作用。3.特殊设防类，应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施；同时，应按批准的地震安全 性评价的结果且高于本地区抗震设防烈度的要求确定其地震作用。4.适度设防类，应按本地区抗震设防烈度确定其抗震措施和地震作用；以沈阳为例，举例说明不同设防分类标准下工程的计算参数取用情况：12汇宝幕墙计算软件V12.0使用说明暨相关知识速查手册按建筑抗震设计规范GB500n 2001（2008年版）例如附录A：沈阳的九个市辖区的抗震设防烈度为7度，设计基本地震加速度值为0.10g,贝小如果工程属沈阳市标准设防和适度设防类，按七度确定其抗震措施；计算中按设计基本地震加速度值为0.10g确定其地震作用，也就是：水平地震影响系数最大值取0.08；如果工程属沈阳市重点设防类，按高于本地区抗震设防烈度一度的要求加强其抗震措施，即按抗震设防烈 度8度的要求加强其抗震措施；计算中按设计基本地震加速度值为0.10g确定其地震作用，也就是：水平地 震影响系数最大值取0.08；如果工程属沈阳市特殊设防类，按高于本地区抗震设防烈度一度的要求加强其抗震措施，即按抗震设防烈 度8度的要求加强其抗震措施；计算中按设计基本地震加速度值为0.10g提高一级也就是0.15g的要求确定其 地震作用，也就是：水平地震影响系数最大值取0.12；8抗震参数的软件取值幕墙的地震作用算法的采用：建筑抗震设计规范第5.1.2条条文说明：不同的结构采用不同的分析方法在各 国抗震规范中均有体现，底部剪力法和振型分解反应谱法仍是基本方法，时程分析法作为补充计算方法，对特别不 规则、特别重要的和较高的高层建筑才要求采用；JGJ102-2003第534-5.3.5条文说明部分：常遇地震（大约50年）作用下，幕墙的地震作用采用简化的等效静力方法计算，应就是振型分解反应谱法（时程分析法是动态法）；对于幕 墙等维护结构来说，在计算抗震作用时按JGJ102规范采用的反应谱法即可；现行建筑抗震设计规范为GB50011-2001 2008版，软件中没有提供的城市或提供城市的抗震相关参数为0（参数为0并不表示真的是0,而是不常用到而软件没有填写）的城市可自行查询此规范后输入到软件中即可；经常会遇到有人要求按JGJ102-2003规范中的5.3.5或JGJ133-2001中的5.2.6条进行维护结构平行于幕墙平 面的集中水平地震作用的计算，关于这个问题从建筑抗震设计规范第5.1.1条指出：“8、9度地震时的大跨度 和长悬臂结构及9度时的高层建筑，应计算竖向地震作用。”从其5.3节也可以看出，竖向地震作用在常规外维护 结构中并不涉及，在JGJ102-2003的5.4节条文说明部分明确说明：因为本规范仅考虑竖向幕墙与水平面夹角大于 75度、小于90度的斜玻璃幕墙，且抗震
