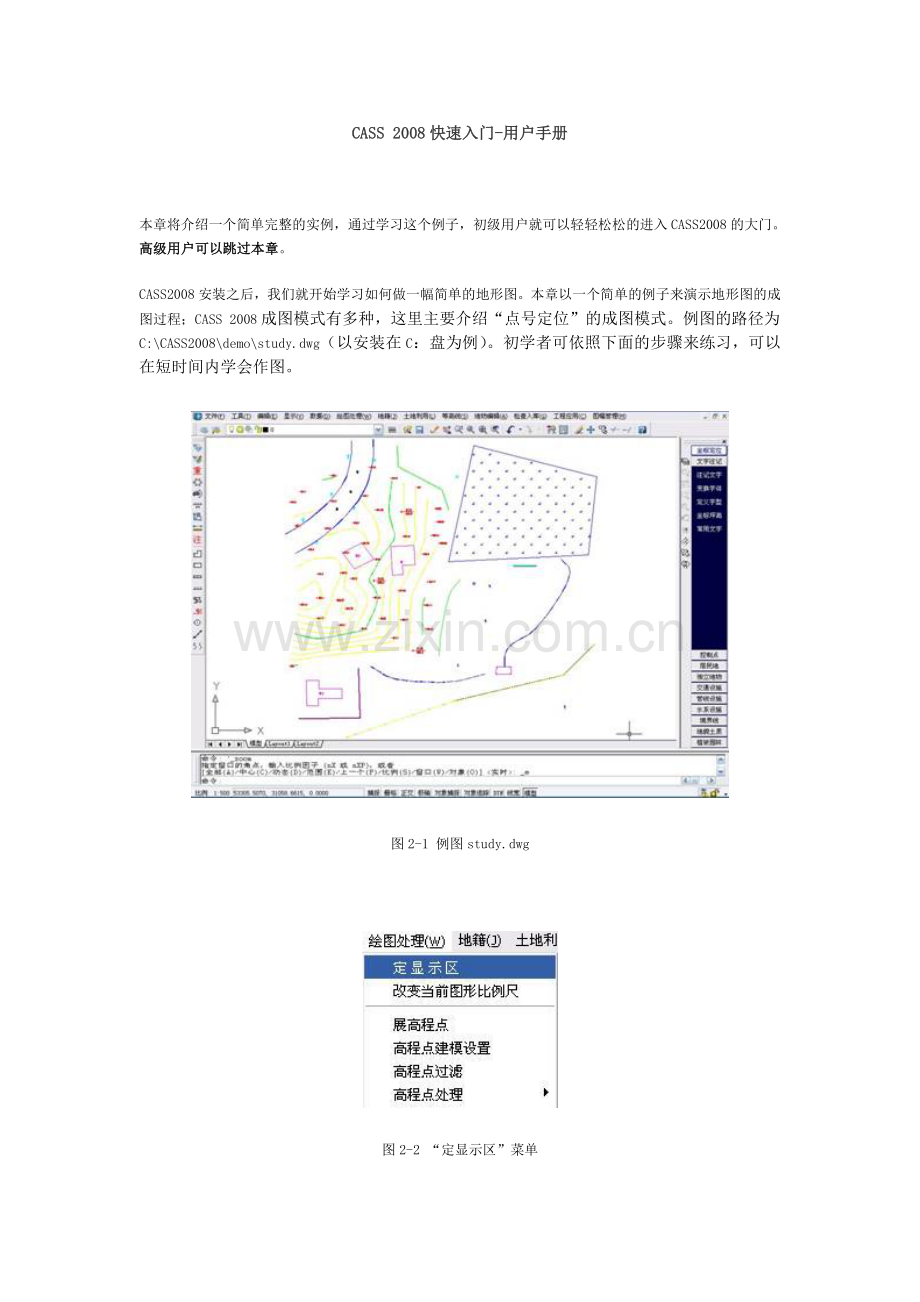

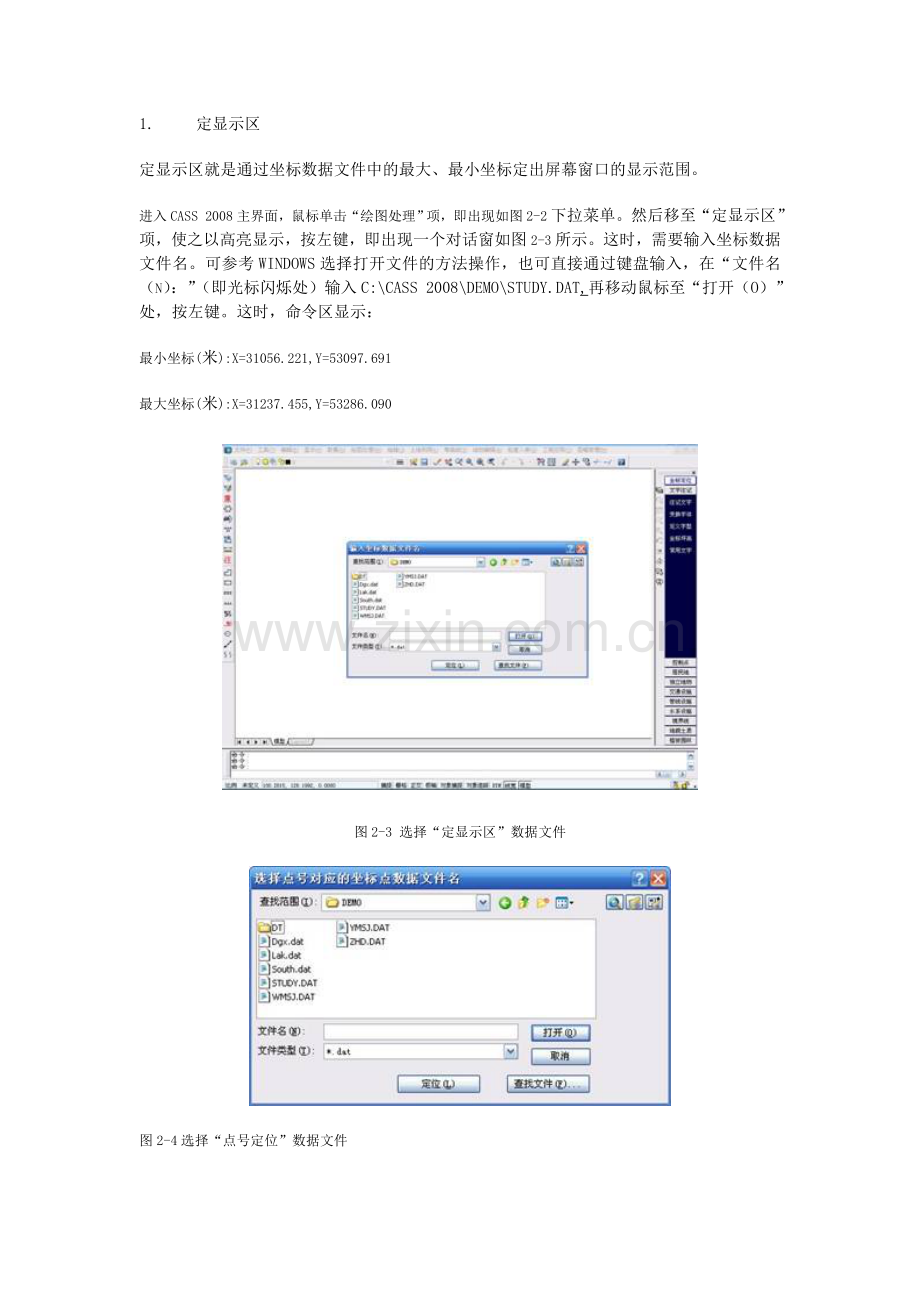

CASS 2008快速入门-用户手册本章将介绍一个简单完整的实例，通过学习这个例子，初级用户就可以轻轻松松的进入CASS2008的大门。高级用户可以跳过本章。CASS 2008安装之后，我们就开始学习如何做一幅简单的地形图。本章以一个简单的例子来演示地形图的成图过程；CASS 2008成图模式有多种，这里主要介绍“点号定位”的成图模式。例图的路径为C:CASS2008demostudy.dwg（以安装在C：盘为例）。初学者可依照下面的步骤来练习，可以在短时间内学会作图。图2-1 例图study.dwg图2-2 “定显示区”菜单1. 定显示区定显示区就是通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范围。进入CASS 2008主界面，鼠标单击“绘图处理”项，即出现如图2-2下拉菜单。然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。这时，需要输入坐标数据文件名。可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:CASS 2008DEMOSTUDY.DAT,再移动鼠标至“打开（O）”处，按左键。这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3 选择“定显示区”数据文件图2-4选择“点号定位”数据文件2. 选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。输入点号坐标数据文件名C:CASS 2008DEMOSTUDY.DAT后，命令区提示：读点完成! 共读入 106 个点3展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。图2-5 选择“展野外测点点号”图2-6 STUDY.DAT展点图输入对应的坐标数据文件名C:CASS 2008DEMOSTUDY.DAT后，便可在屏幕上展出野外测点的点号，如图2-6所示。4 绘平面图下面可以灵活使用工具栏中的缩放工具进行局部放大以方便编图（工具栏的使用方法详见参考手册第一章）。我们先把左上角放大，选择右侧屏幕菜单的“交通设施/公路”按钮，弹出如下图的界面。图2-7 选择屏幕菜单“交通设施/公路”找到“平行等外公路”并选中，再点击“OK”，命令区提示：绘图比例尺 1:输入500，回车。点P/输入92，回车。点P/输入45，回车。点P/输入46，回车。点P/输入13，回车。点P/输入47，回车。点P/输入48，回车。点P/回车拟合线?输入Y，回车。说明：输入Y，将该边拟合成光滑曲线；输入N（缺省为N），则不拟合该线。1.边点式/2.边宽式:回车（默认1）说明：选1（缺省为1），将要求输入公路对边上的一个测点；选2，要求输入公路宽度。对面一点点P/输入19，回车。这时平行等外公路就作好了。如图2-8。图2-8 作好一条平行等外公路下面作一个多点房屋。选择右侧屏幕菜单的“居民地/一般房屋”选项，弹出如图2-9界面。先用鼠标左键选择“多点砼房屋”，再点击“OK”按钮。命令区提示：第一点:点P/输入49，回车。指定点:点P/输入50，回车。闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入51，回车。闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入J，回车。点P/输入52，回车。闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入53，回车。图2-9 选择屏幕菜单“居民地/一般房屋”闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入C，回车。输入层数:回车（默认输1层）。说明：选择多点砼房屋后自动读取地物编码，用户不须逐个记忆。从第三点起弹出许多选项（具体操作见参考手册第一章关于屏幕菜单的介绍），这里以“隔一点”功能为例，输入J，输入一点后系统自动算出一点，使该点与前一点及输入点的连线构成直角。输入C时，表示闭合。再作一个多点砼房，熟悉一下操作过程。命令区提示：Command: dd输入地物编码:141111第一点:点P/输入60，回车。指定点:点P/输入61，回车。闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入62，回车。闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入a，回车。微导线 - 键盘输入角度(K)/用鼠标左键在62点上侧一定距离处点一下。距离:输入4.5，回车。闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入63，回车。闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入j，回车。点P/输入64，回车。闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入65，回车。闭合C/隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/输入C，回车。输入层数:输入2，回车。说明：“微导线”功能由用户输入当前点至下一点的左角（度）和距离（米），输入后软件将计算出该点并连线。要求输入角度时若输入K，则可直接输入左向转角，若直接用鼠标点击，只可确定垂直和平行方向。此功能特别适合知道角度和距离但看不到点的位置的情况，如房角点被树或路灯等障碍物遮挡时。两栋房子和平行等外公路“建”好后，效果如图2-10。图2-10 “建”好两栋房子和平行等外公路类似以上操作，分别利用右侧屏幕菜单绘制其它地物。在“居民地”菜单中，用3、39、16三点完成利用三点绘制2层砖结构的四点房；用68、67、66绘制不拟合的依比例围墙；用76、77、78绘制四点棚房。在“交通设施”菜单中，用86、87、88、89、90、91绘制拟合的小路；用103、104、105、106绘制拟合的不依比例乡村路。在“地貌土质”菜单中，用54、55、56、57绘制拟合的坎高为1米的陡坎；用93、94、95、96绘制制不拟合的坎高为1米的加固陡坎。在“独立地物”菜单中，用69、70、71、72、97、98分别绘制路灯；用73、74绘制宣传橱窗；用59绘制不依比例肥气池。在“水系设施”菜单中，用79绘制水井。在“管线设施”菜单中，用75、83、84、85绘制地面上输电线。在“植被园林”菜单中，用99、100、101、102分别绘制果树独立树；用58、80、81、82绘制菜地（第82号点之后仍要求输入点号时直接回车），要求边界不拟合，并且保留边界。在“控制点”菜单中，用1、2、4分别生成埋石图根点，在提问点名.等级:时分别输入D121、D123、D135。最后选取“编辑”菜单下的“删除”二级菜单下的“删除实体所在图层”，鼠标符号变成了一个小方框，用左键点取任何一个点号的数字注记，所展点的注记将被删除。平面图作好后效果如图2-11。图2-11 STUDY的平面图5 绘等高线。展高程点：用鼠标左键点取“绘图处理”菜单下的“展高程点”，将会弹出数据文件的对话框，找到C:CASS 2008DEMOSTUDY.DAT，选择“确定”，命令区提示：注记高程点的距离(米):直接回车，表示不对高程点注记进行取舍，全部展出来。建立DTM模型：用鼠标左键点取“等高线”菜单下“建立DTM”，弹出如图2-12所示对话框：图2-12 建立DTM对话框根据需要选择建立DTM的方式和坐标数据文件名，然后选择建模过程是否考虑陡坎和地性线，选择“确定”，生成如下图所示DTM模型。图2-13 建立DTM模型绘等高线：用鼠标左键点取“等高线/绘制等高线”，弹出如图2-14所示对话框：图2-14 绘制等高线对话框输入等高距后选择拟合方式后“确定”。则系统马上绘制出等高线。再选择“等高线”菜单下的“删三角网”，这时屏幕显示如图2-15。图2-15 绘制等高线等高线的修剪。利用“等高线”菜单下的“等高线修剪”二级菜单，如图2-16。图2-16“等高线修剪”菜单用鼠标左键点取“切除穿建筑物等高线”，软件将自动搜寻穿过建筑物的等高线并将其进行整饰。点取“切除指定二线间等高线”，依提示依次用鼠标左键选取左上角的道路两边，CASS 2008将自动切除等高线穿过道路的部分。点取“切除穿高程注记等高线”，CASS2008将自动搜寻，把等高线穿过注记的部分切除。6加注记。下面我们演示在平行等外公路上加“经纬路”三个字。用鼠标左键点取右侧屏幕菜单的“文字注记”项，弹出如图2-17的界面。图2-17 弹出文字注记对话框首先在需要添加文字注记的位置绘制一条拟合的多功能复合线，然后在注记内容中输入“经纬路”并选择注记排列和注记类型，输入文字大小确定后选择绘制的拟合的多功能复合线即可完成注记。经过以上各步，生成的图就如图2-1所示。7加图框。用鼠标左键点击“绘图处理”菜单下的“标准图幅（5040）”，弹出如图2-18的界面。图2-18 输入图幅信息在“图名”栏里，输入“建设新村”；在“测量员”、“绘图员”、“检查员”各栏里分别输入“张三”、“李四”、“王五”；在“左下角坐标”的“东”、“北”栏内分别输入“53073”、“31050”；在“删除图框外实体”栏前打勾，然后按确认。这样这幅图就作好了，如图2-19。图2-19加图框另外，可以将图框左下角的图幅信息更改成符合需要的字样，可以将图框和图章用户化，具体参见参考手册第六章。8绘图。用鼠标左键点取“文件”菜单下的“用绘图仪或打印机出图”，进行绘图。绘图仪或打印机的配置方法见参考手册第四章的介绍。图2-20 用绘图仪出图选好图纸尺寸、图纸方向之后，用鼠标左键点击“窗选”按钮，用鼠标圈定绘图范围。将“打印比例”一项选为“2：1”（表示满足1：500比例尺的打印要求），通过“部分预览”和“全部预览”可以查看出图效果，满意后就可单击“确定”按钮进行绘图了。当你一步一步地按着上面的提示操作，到现在就可以看到第一份成果了。在操作过程中要注意以下事项：千万别忘了存盘（其实在操作过程中也要不断地进行存盘，以防操作不慎导致丢失）。正式工作时，最好不要把数据文件或图形保存在CASS 2008或其子目录下，应该创建工作目录。比如在C盘根目录下创建DATA目录存放数据文件，在C盘根目录下创建DWG目录存放图形文件。在执行各项命令时，每一步都要注意看下面命令区的提示，当出现“命令：”提示时，要求输入新的命令，出现“选择对象:”提示时，要求选择对象，等等。当一个命令没执行完时最好不要执行另一个命令，若要强行终止，可按键盘左上角的“Esc”键或按“Ctrl”的同时按下“C”键，直到出现“命令：”提示为止。在作图的过程中，要常常用到一些编辑功能，例如删除、移动、复制、回退等，具体操作见参考手册第一章。有些命令有多种执行途径，可根据自己的喜好灵活选用快捷工具按钮、下拉菜单或在命令区输入命令。
