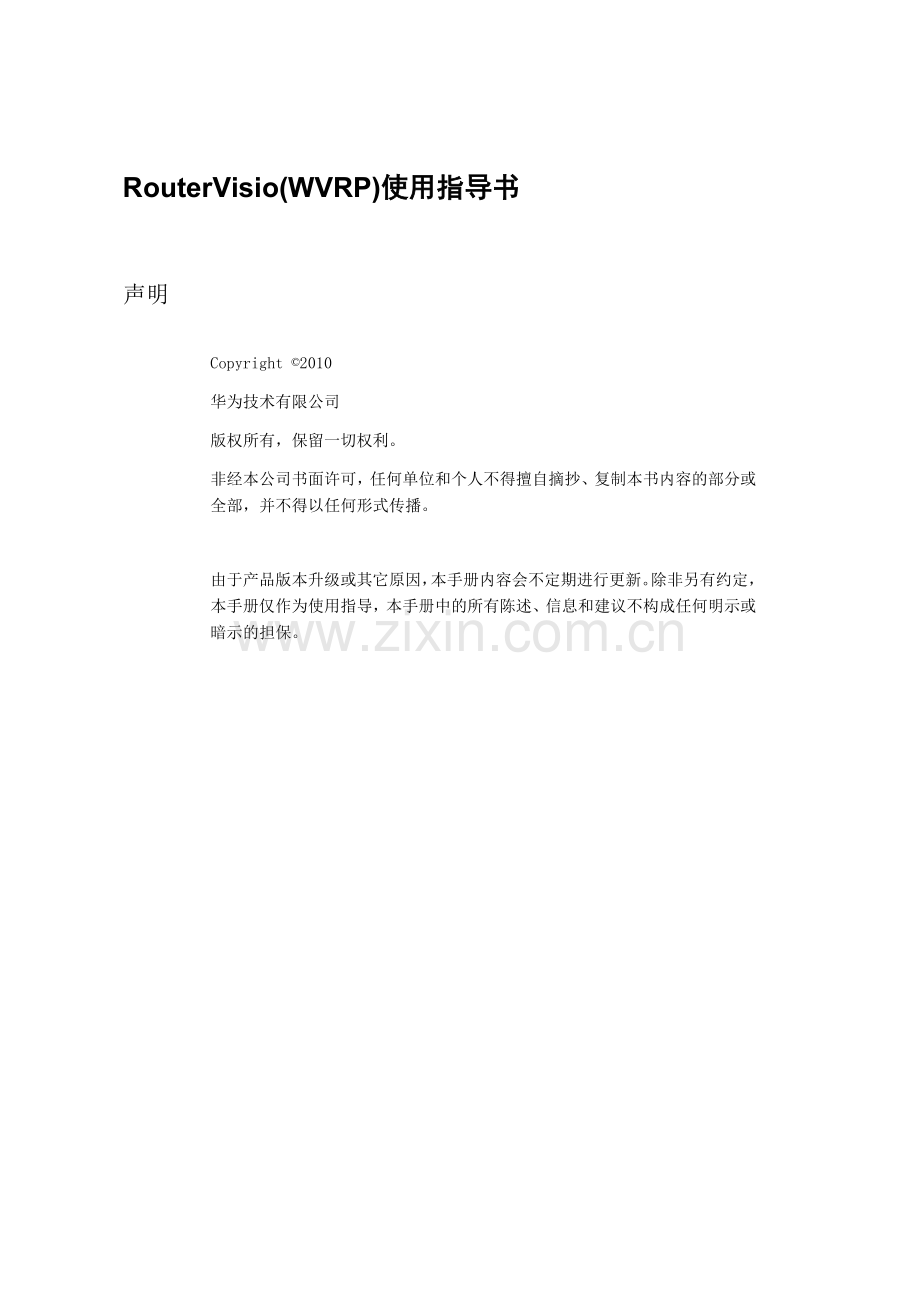

RouterVisio(WVRP)使用指导书
声明
Copyright ©2010
华为技术有限公司
版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。

由于产品版本升级或其它原因，本手册内容会不定期进行更新。除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

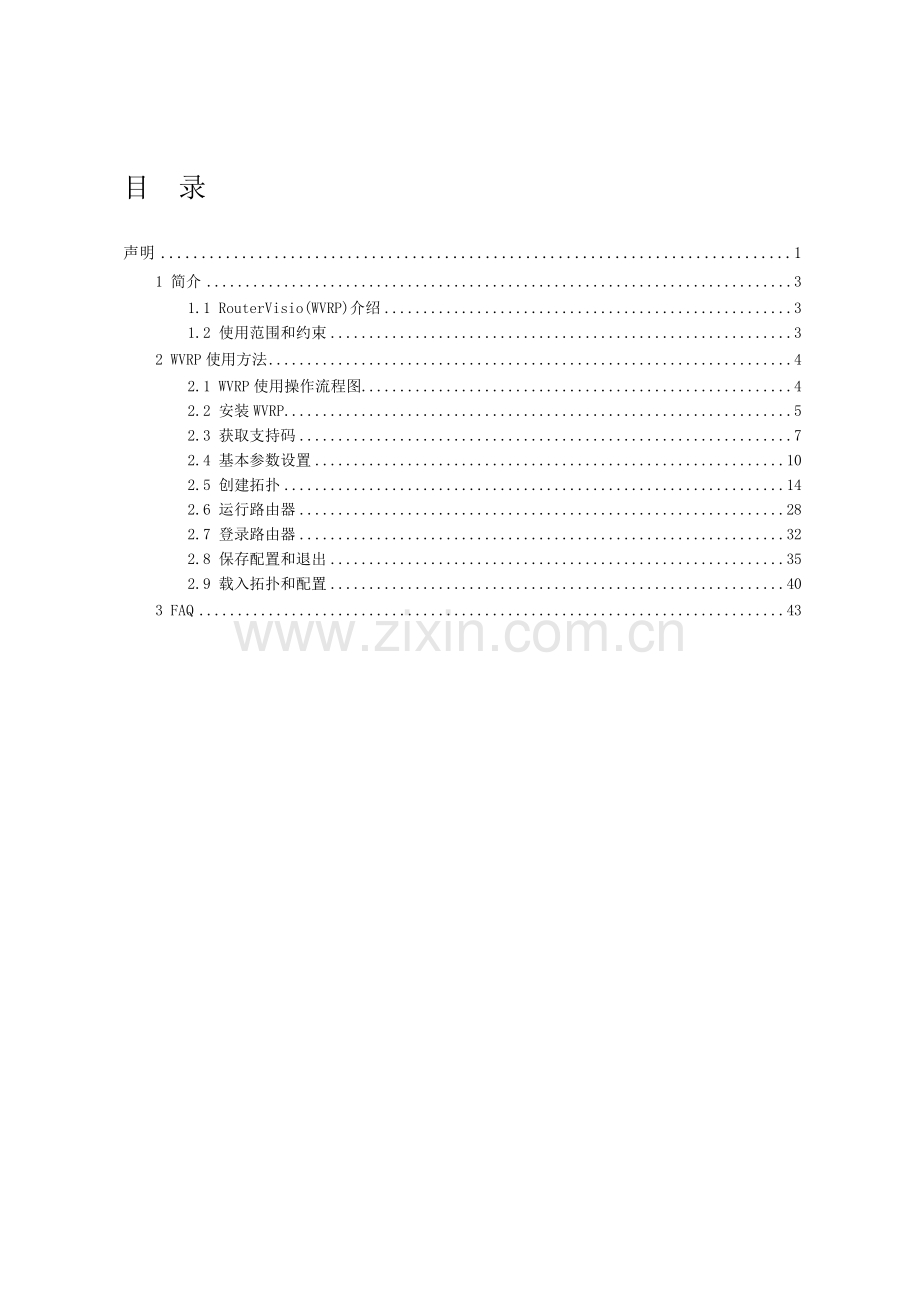

目 录
声明 1
1 简介 3
1.1 RouterVisio(WVRP)介绍 3
1.2 使用范围和约束 3
2 WVRP使用方法 4
2.1 WVRP使用操作流程图 4
2.2 安装WVRP 5
2.3 获取支持码 7
2.4 基本参数设置 10
2.5 创建拓扑 14
2.6 运行路由器 28
2.7 登录路由器 32
2.8 保存配置和退出 35
2.9 载入拓扑和配置 40
3 FAQ 43

单机版WVRP使用指导书
1 简介
1.1 RouterVisio(WVRP)介绍
§ RouterVisio是WVRP的图形化配置工具，可视化完成添加删除设备、设置槽位端口、管理拓扑、启动停止设备等操作，使得模拟复杂的网络环境也能轻松自如。
§ WVRP是运行在Windows上的VRP平台模拟软件，可以模拟多台设备组建复杂的网络，在没有足够的硬件设备情况下，对于个人学习和技能培训来说，是非常有价值的。
1.2 使用范围和约束
§ RouterVisio和WVRP是公司自主研发的软件，具有完全的知识产权，本软件仅授权华为内部员工个人学习和培训之用，严禁扩散给其他人员使用。如有违反上述原则，查实后将上报公司信息安全管理部门，对相关人员做严肃处理，主管负连带责任；

2 WVRP使用方法
2.1 WVRP使用操作流程图
安装WVRP
R
获取支持码
基本参数设置
创建拓扑
运行路由器
登录路由器
保存配置和退出
载入拓扑和配置

2.2 安装WVRP
1. 文件列表
文件名
描述
RouterVisioSetup V1.6.5-CN.exe
中文版RouterVisio
WVRP V5R5.rar
WVRP V5R5大包文件

2. 安装
§ 安装RouterVisio，安装步骤(略)。
§ 系统要求：
操作系统：windows xp、windows 2000、windows 2003
内存要求：1G以上，推荐2G；
3. 解压WVRP打包到安装目录
§ 解压缩v5r5.rar文件到RouterVisio的安装目录的Database目录下。例如：在C:\Program Files\RouterVisio\Database目录下，解压缩v5r5.rar文件到此目录，如图所示：

§ 在目录C:\Program Files\RouterVisio\Database\v5r5下可以看到四个文件。

4. 创建工作目录
§ 在RouterVisio的安装目录下的Database目录下，创建工作目录，如test1。例如：在C:\Program Files\RouterVisio\Database目录下，创建名为test1的目录。
2.3 获取支持码
1. 运行RouterVisio
§ 双击桌面图标 运行Routervisio。或选择开始－>所有程序－>RouterVisio－>RouterVisio。出现如图所示提示信息，点击确定。弹出获取支持码的对话框，跳到步骤3“域帐号自动申请”。

2. 打开获取支持码对话框
§ 点击获取支持码的快捷按钮或者选择“帮助”－>“获取支持码”菜单，如图所示，弹出获取支持码的对话框。

3. 域帐号自动申请
§ 输入域帐号和密码，点击“申请”。如图所示。

§ 如果申请成功，看到如图所示结果，可以看到获取的支持码和有效期及状态。

4. 邮件申请
§ 除了域帐号自动申请，也可以手动邮件申请。在获取本机特征码后，通过邮件发送给相关接口人，接收到支持码后输入，点击“设置”按钮，如果支持码正确即可生效。

2.4 基本参数设置
1. 打开参数设置对话框
§ 点击界面右边的“配置”按钮或者选择“编辑”－>“参数配置”菜单，弹出参数设置对话框。

2. 选择系统的大包程序
§ 点击如图所示按钮，设置大包程序所在目录。

§ 找到在安装时解压到安装目录的大包文件，如图所示。点击“保存按钮”

3. 设置工作目录
§ 点击如图所示按钮，设置工作目录，后续相关的配置和拓扑将保存在该目录。

§ 设置工作目录为安装目录下用户自定义的目录，如test1。点击“确定”按钮。

§ 点击“保存”确认配置，参数配置窗口将自动关闭；
或者
§ 点击“应用”配置生效，参数配置窗口不关闭，可以进行其他设置。

2.5 创建拓扑
1. 添加路由器
§ 点击添加路由器快捷按钮或者选择“编辑”－>“添加路由器”菜单。

出现如图所示的方框，选择合适的位置点击鼠标左键，添加一台路由器。

§ 在界面右边的“路由器配置”选项卡根据需要设置路由器名称，其它参数采用默认设置。

2. 添加插槽
§ 在界面右边的“路由器配置”选项卡中选中RT0，点击右键，在弹出菜单中选择“新建插槽”。

§ 设置插槽相关参数，点击“确定”保存配置。
ü 在界面右边的“插槽配置”选项卡根据需要设置插槽编号；
ü V5R5要求内存为150M，此处“内存”设置为150即可；
ü “控制端口”是登录该路由器时候的telnet应用的端口号，软件根据新建插槽的顺序自动从2000开始按照步长为1依次自动增加，无需手动设置；
如手动设置“控制端口”，请注意保证每台路由器的控制端口不相同，参数范围为2000－3000。
ü 选中“主槽标记”复选框。如果不选中，路由器会因为没有主控板无法运行。

3. 添加接口
§ 在界面右边的“插槽配置”选项卡中选中RT0的slot1，点击右键，在弹出菜单中选择“新建接口”。

§ 在 “接口配置”选项卡中设置对应参数，点击“确定”保存设置。“类型”表示接口类型。

4. 添加多台路由器
§ 重复步骤1至3，添加多台路由器。
5. 路由器互连
§ 以两台路由器RT0和RT1互连为例，点击鼠标左键选中RT0 slot1槽位的Ethernet0/0/0接口，点击右键在弹出菜单中选择“选择接口”。

§ 点击鼠标左键选中RT1 slot1槽位的Ethernet1/0/0接口，点击右键在弹出菜单中选择“与之链接”。

§ 两台路由器互连成功，如图所示。

6. 拓扑管理
§ 左键选中路由器，点击右键在弹出菜单中选择“移动”。

§ 选择合适的位置，点击左键，完成移动。

§ 另外一种移动设备的方法是：选择菜单“编辑”－“图标移动选择”或者图标移动标志按钮，如图所示。然后点击左键选中需要移动的设备，拖放到目标位置。完成移动后再次点击图标移动标志按钮关闭移动标记。

§ 双击设备可显示接口，并可对接口进行选择、连线、断开操作

§ 通过设备列表，选择“接口配置”选项卡，点击按钮“获取对端”，获取对端设备和接口信息

§ 选中设备，点击右键，选择“删除路由器”，可以删除设备

2.6 运行路由器
§ 选中设备，点击右键，在弹出菜单中选择“运行Wvrp”，启动设备。

§ 或者在设备列表区选中设备，点击右键，选择“运行Wvrp”

§ 启动设备的另外一种方法是选择“操作”－“运行所有WVRP”或者点击快捷按钮“运行WVRP”。这种方法将同时启动所有设备，可能导致电脑死机，因此不推荐使用，建议逐台启动路由器。

§ 在弹出的窗口中，等到出现“Press ENTER to get started.”时，说明启动成功。

2.7 登录路由器
§ 使用终端软件通过telnet方式可登录到模拟设备上，这里以WINDOW自带的超级终端为例，打开超级终端，创建新建连接。设置名称后点击“确定”。

§ 在下一步的对话框中选择“连接时使用”为“TCP/IP (Winsock)”

§ 设置主机地址为“127.0.0.1”，端口号设置为添加路由器时设置的控制端口号。点击“确定”即可登录到设备操作。

2.8 保存配置和退出
1. 保存配置脚本
§ 在用户视图下执行命令format flash:，完成后执行命令save保存配置。配置脚本将保存在用户设置的工作目录下。

2. 保存拓扑
§ 点击“保存配置”快捷按钮或者选择“操作”－>“保存当前拓扑”菜单。

§ 设置拓扑文件名，指定保存目录，点击“确定”。
3. 停止路由器
§ 选中设备，点击右键，在弹出菜单中选择“停止Wvrp”，停止设备。

§ 或者在设备列表区选中设备，点击右键，选择“停止Wvrp”

§ 停止设备的另外一种方法是选择“操作”－“关闭所有WVRP”。 或者点击快捷按钮“关闭所有Wvrp”。

4. 退出RouterVisio
§ 在弹出菜单中选择“程序”－“退出程序”

2.9 载入拓扑和配置
§ 在下次运行RouterVisio时，将自动根据当前工作目录下的设备文件自动载入拓扑，如果当前工作目录下保存了多个拓扑文件，将根据上次打开或者保存的拓扑文件配置恢复拓扑信息。
希望使用相同的拓扑信息进行配置不同的模拟实验，首先在“参数配置”中指定新的工作目录 。

§ 点击“载入拓扑文件”快捷按钮或者选择“操作”－“载入拓扑文件”菜单。

§ 找到保存拓扑文件的目录，选择拓扑文件，点击“打开”。
§ 可以看到已经导入了以前保存的拓扑。

3 FAQ
1. 打开RouterVisio时提示“请申请WVRP的支持码，否则WVRP无法运行！”?
a) 安装软件后首次使用提示此信息，请通过域帐号和密码申请支持码；
2. 成功获取支持码后，再次打开RouterVisio时又提示“请申请WVRP的支持码，否则WVRP无法运行！”，支持码状态显示“不能在本机使用”？
a) 电脑上存在多个网卡（如无线网卡、Microsoft Loopback网卡、Vmware虚拟网卡、VPN虚拟网卡等），申请的支持码所对应的网卡被禁用或者没有插网线，请激活网卡或者插上网线。
b) “获取支持码”－>“邮件申请”特征码显示“not available”，此问题原因为网卡被禁用，请激活网卡，
c) 如存在多个网络连接，请确保申请支持码的网卡连接在ipconfig输出中位于最上面，可通过禁用其他网卡来保证满足此项条件。
3. 添加路由器后运行WVRP，模拟设备无法启动？
a) 请确认已经勾选了“插槽配置”中的“主槽标记”复选框，并点击了确定按钮
b) 请确“参数设置”中指定的大包文件路径正确，大包文件存在
4. 单台服务器可以最多可以模拟多少台路由器？
a) 最多10台
5. 运行模拟设备时出现如下报错信息“SetWinSockOffset out of range！”？
a) 拓扑中添加的路由器超过了10台，单机模拟最多10台，请删除超出部分的路由器。
b) 当前工作目录中的RT*_slot1文件夹超过了10个，请删除当前目录中的RT*_slot1文件夹，或者更换指定新的工作目录。
6. 断开telnet连接后，无法重新登录路由器？
a) 断开telnet连接后，请重新启动相应的模拟路由器，才能重新telnet连接到设备上。
