Dell Compellent用户手册

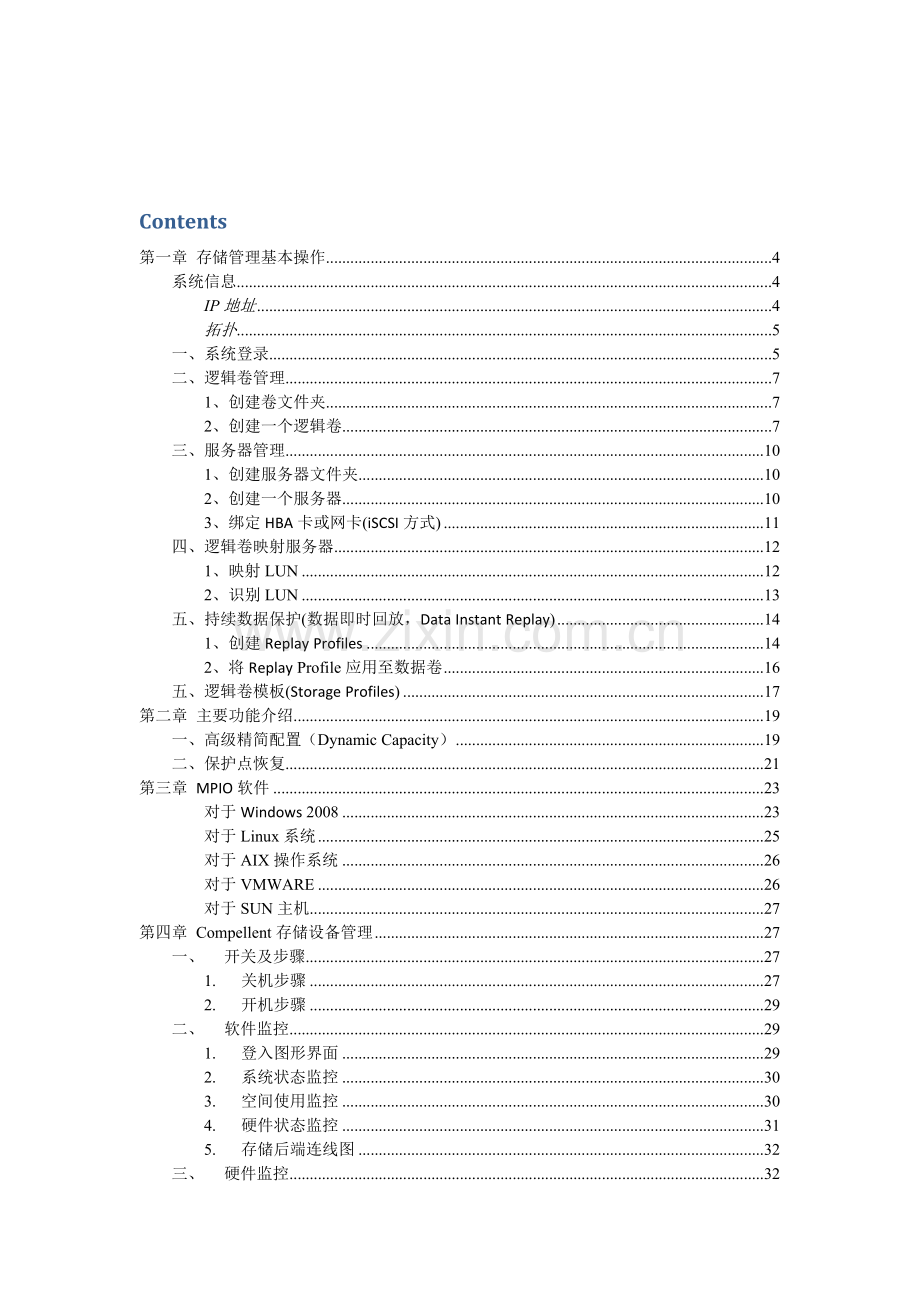

Contents
第一章 存储管理基本操作 4
系统信息 4
IP地址 4
拓扑 5
一、系统登录 5
二、逻辑卷管理 7
1、创建卷文件夹 7
2、创建一个逻辑卷 7
三、服务器管理 10
1、创建服务器文件夹 10
2、创建一个服务器 10
3、绑定HBA卡或网卡(iSCSI方式) 11
四、逻辑卷映射服务器 12
1、映射LUN 12
2、识别LUN 13
五、持续数据保护(数据即时回放，Data Instant Replay) 14
1、创建Replay Profiles 14
2、将Replay Profile应用至数据卷 16
五、逻辑卷模板(Storage Profiles) 17
第二章 主要功能介绍 19
一、高级精简配置（Dynamic Capacity） 19
二、保护点恢复 21
第三章 MPIO软件 23
对于Windows 2008 23
对于Linux系统 25
对于AIX操作系统 26
对于VMWARE 26
对于SUN主机 27
第四章 Compellent存储设备管理 27
一、 开关及步骤 27
1. 关机步骤 27
2. 开机步骤 29
二、 软件监控 29
1. 登入图形界面 29
2. 系统状态监控 30
3. 空间使用监控 30
4. 硬件状态监控 31
5. 存储后端连线图 32
三、 硬件监控 32
1. 系统状态指示灯 32
2. 控制器电源指示灯 32
3. SAS磁盘箱状态指示灯 32
4. SAS磁盘箱电源状态指示灯 33
5. SAS盘箱IO模块状态指示灯 33
第五章 测试 35
一、 存储IO测试 35
1. 测试对象 35
2. 测试方法 35
3. 测试结果 35
二、 存储冗余测试 35
1. 测试方法 35
2. 测试结果 36
三、 以太网冗余测试 36
1. 测试方法 36
2. 测试结果 36
第六章 技术支持 37

第一章 存储管理基本操作
系统信息
IP地址
Compellent磁盘阵列软件管理共有3个IP地址，分别是控制器A、控制器B和管理IP，在大多数日常工作中，使用最多的应是浮动管理IP地址192.168.0.100，登录帐号Admin/password；

St: 4QJS132
管理IP地址
子网掩码
网关
控制台ip地址
控制器1
192.168.0.101
255.255.255.0
192.168.0.1
192.168.0.102
控制器2
192.168.0.103
255.255.255.0
192.168.0.1
192.168.0.104
管理
192.168.0.100
255.255.255.0
192.168.0.1
Admin/password
EM主机
192.168.0.14
255.255.255.0
192.168.0.1
1qaz@WSX
EM管理

admin/admin
B300_N
192.168.0.105
255.255.255.0
192.168.0.1
admin/password
B300_S
192.168.0.106
255.255.255.0
192.168.0.1
admin/password

拓扑

一、系统登录
打开IE浏览器，输入管理IP地址，然后输入用户名及口令（默认： Admin/password）

用户名认证通过后将进入图形管理界面的主界面。

二、逻辑卷管理
1、创建卷文件夹
卷文件夹用来将逻辑卷分组，例如可以同一个部门所有应用相关的逻辑卷放置在同一个卷文件夹下面以便管理。操作如下：
右键单击Volume，单击”Create Volume Folder”，之后设定卷文件夹名。

2、创建一个逻辑卷
右键单击新创建好的卷文件夹，如果未创建卷文件夹则直接在“Volumes”下点击右键，选择”Create Volume”

输入Volume的容量，由于Compellent的Dynamic Capacity精简配置功能，Volume可以设置超过存储物理空间的大小并分配给服务器。但应考虑到不同类型的服务器能认到单个空间的最大值。

选择该卷的存储模板（Storage Profile），不同的Storage Profile定义了各个层级不同的RAID类型组合。Storage Profile的选择需要根根据现场情况确定。

选择该卷Replay的创建策略，如果不需要使用Replay功能则可以去掉Storage Profile的复选框。

确定Volume创建的各项参数后，点击“Create Now”

如下所示，建立完成一个名为MAM的逻辑卷，且属于名为mam的卷文件夹。

三、服务器管理
1、创建服务器文件夹
服务器文件夹用来将服务器分组，例如同一个部门所有应用相关的服务器放置在同一个服务器文件夹下面。操作如下：
右键单击Server，单击”Create Server Folder”，之后设定服务器文件夹名。

2、创建一个服务器
右键单击新创建好的服务器文件夹，单击”Create Server”

3、绑定HBA卡或网卡(iSCSI方式)
服务器与存储连接包括两种：直连或者通过交换机连接。无论哪种，如果有多台服务器通过HBA卡连接到存储上，最好先将服务器上的HBA卡的WWN记录下来，以示分别。
当连接(例如交换机的Zone)设置好后，单击”Create Server”后端界面中，将会显示HBA与存储控制器连接的列表。根据HBA卡的WWN进行选择，之后设定服务器名。

四、逻辑卷映射服务器
1、映射LUN
右键单击逻辑卷，如下图显示，选择”Map Volume to Server”

从服务器树上显示要映射到的服务器名，如下图显示，选择”MDC”

选择该映射经过的存储控制器端口。如果有两个端口，表示有两条路径连接着逻辑卷和服务器，需要在服务器安装MPIO(多路径管理)软件。Compellent提供免费的MPIO软件。

由于多路径实际指向的逻辑卷是相同的，所以该映射相关的LUN ID也相同，例如，下图中两个连接的LUN ID都为0。

2、识别LUN
进入到服务器所在操作系统的界面，如下图所示，进入Windows的计算机管理界面。在左边选择”设备管理器”，右边的树根(如此处的MDC)上单击右键，选择”扫描检测硬件改动”

之后可识别到新的盘，分配盘符，分区、格式化后，就可像服务器本地硬盘一样使用了。

五、持续数据保护(数据即时回放，Data Instant Replay)
Replay的创建有两种方式，一种是手动立即创建，另一种是通过Replay的模板来创建
1、创建Replay Profiles
右键单击Replay Profiles，选择Create Replay Profiles

出现下图所示，在Name处设定Replay模板的名称，单击”Add Rule”

出现下图所示，用户可以设置Schedule的类型，生成一次(Once)保护点，或是按天(Daily)、按周(Weekly)、按月(Monthly)

例如，下图生成一次保护点，可以设定某年某月某天的某个时刻生成保护点
再如，下图是按照每天生成若干个保护点。可以设定时间段，在这个时间段里每隔多长时间(可以是每隔几分钟，或者每隔几个小时)。下图是，早上6点到下午6点之间，每隔3小时生成一个保护点。

与此同时，用户还可以设定该保护点过期的时间，如下图1天过期，释放保护点所占据的空间

一个Replay模板可以添加多个规则，如下图所示，名为Test Replay Profile的有两个规则，1) 每天都晚上8点生成一个保护点，1小时后过期；2) 每周的周一、周二周三和周五晚8点创建一个保护点，一周后保护点过期

2、将Replay Profile应用至数据卷
右键单击Replay模板，选择”Apply to Volume(s)”

一个Replay模板可以同时施加到多个逻辑卷上

五、逻辑卷模板(Storage Profiles)
默认的逻辑卷模板为Recommended(All Tiers)，此种模板创建的逻辑卷能跨越所有层(不同转速的盘)，新的数据以及访问频繁的数据放置在Tier 1上，那些很少访问，甚至不被访问的历史数据沉淀到Tier 2，再放置到Tier 3上。系统自定义的Storage Profiles除了Recommended外，还有High Priority(Tier 1)，Medium Priority(Tier 2)，Low Priority(Tier 3)。用户可以自己创建新的Storage Profile。右键单击Storage Profile，选择Create Storage Profile。

Writable Data指的是生产卷新写入的数据，Replay Data指的是保护点更改的数据。如下图所示，用户可以自行定义Writable Data和Replay Data的层级和RAID类型。

例如，用户希望数据无论访问频繁与否，都需要有最快的响应，这样可以只将Tier Storage的Raid 10的复选框勾选上。

第二章 主要功能介绍
注：此处只列出三个重要功能，除了这些功能之外还有许多丰富强大的功能，例如企业级容灾(精简复制)、Copy/Mirror/Migrate、Virtual Ports、Server Instant Replay、用户角色管理等等，更多内容参见Storage Center XX.XX User Guide.PDF。
一、高级精简配置（Dynamic Capacity）
Compellent Storage Center的动态空间技术只在实际写入数据时才消耗空间，而且能够提供比实际物理空间大得多的逻辑卷空间，解决了传统SAN存储扩容需停机的问题，而且规划和管理及其简单。

如下图所示，选择逻辑卷MAM，在右边单击标签”General”，可以看到其Size大小为1.2TB。

单击标签”Statistics”后，可以发现实际占据的物理空间为0MB，如下图显示。这是因为，在映射到服务器并格式化之前，逻辑卷并没有写入实际数据，格式化后，实际占据的物理空间也不过一百多MB，这是因为写入了一些元数据信息。

拷入文件，也即实际写入数据后，实际占据的物理空间随之增长。如下图所示，经过一段时间后，2.5GB多的文件，因为采用的是RAID10，实际占据了5.12GB的物理空间。

二、保护点恢复
MAM逻辑卷，做为共享盘映射到其他服务器上，上面有userclips文件夹，现在为MAM逻辑卷施加了每个两分钟做保护点的Replay Profile。之后，删除整个userclips文件夹，如下图所示

如下图所示，文件夹已被彻底删除

选择逻辑卷MAM删除文件夹之前生成的保护点，单击右键，选择Local Recovery，这样便可生成一个可映射到服务器的保护卷。

设定Local Recover的名称后，选择与该保护卷映射到服务器，如下图显示的MDC服务器。

映射建立好之后，为保护卷对应的盘添加盘符，可查找到userclips文件夹下所有文件，将这些文件拷入原盘相应文件夹，便完成了恢复操作。也可采用另一种恢复方式，将保护卷替换源卷，操作方式如下：
1、 记录源卷的在服务器里的盘符，以及在存储管理界面里连接的LUN ID，将源卷与服务器的映射方式去除
2、 将保护卷映射到服务器，注意采用源卷的LUN ID
3、 为保护卷添加源卷的盘符

第三章 MPIO软件

Compellent提供免费的MPIO软件，也推荐使用操作系统内嵌的MPIO软件。

对于Windows 2008
其内嵌了MPIO功能，使用起来非常方便。

如果一个逻辑卷有多条路径映射到服务器，例如通过多控制器端口，或通过服务器的多个HBA卡端口，需要增加MPIO功能：
1. 打开服务器管理器：开始->程序->管理工具->服务器管理器
选择功能，单击“添加”功能，选择“多路径”，单击下一步后，会询问你是否确认安装多路径，并提醒在安装完成后，需要重新启动服务器。

2. 为Compellent增加多路径(MPIO)支持：开始->设置->控制面板->多路径，将显示多路径设备窗口

单击添加，将显示多路径支持的窗口，输入Compellent逻辑卷的设备名：
COMPELNTCompellent Vol(前面8个字符，后面14个字符)。注意：请严格按照这个格式输入，否则MPIO可能无法成功！

设置完成后，可能显示如下信息：

在Windows Server 2008上配置多路径
i. 选择开始->设置->控制面板->设备管理器，显示设备管理磁盘。展开磁盘驱动器结点。右键单击Compellent多路径，选择属性，选择多路径。单击编辑可修改配置。如下图：

对于Linux系统
需要编辑/etc/multipathd.conf文件

注释下面三行
#blacklist {
# devnode "*"
#}

添加
devices {
device {
vendor COMPELNT
product "Compellent Vol"
path_checker tur
polling_interval 10
no_path_retry queue
}
}

multipath {
alias CML_ORA_001
wwid "36000d3100081bb000000000000000003"
}
}

保存退出后，重启Multipathd进程。

自动挂载
编辑/etc/fstab
添加
/dev/mapper/CML_ORA_001 /u03 ext3 defaults 0 0
运行mount –a 挂载fstab里面定义过的的卷
对于AIX操作系统
原厂提供专用MPIO软件（Compellent_SC.1.2.0.1.bff），安装并重启主机后可以正常识别存储
installp -ac -d Compellent_SC.1.2.0.1.bff all
bosboot -a

对于VMWARE
可以使用操作系统自带的MPIO
正常识别逻辑卷后编辑卷属性

在manage path里面设置path selection为round robin 即可

对于SUN主机
存储映射给主机后
运行 cfgadm -c configure cN
扫描特定板卡连接的新硬件设备
编辑 /kernel/drv/scsi_vhci.conf
添加
device-type-scsi-options-list =
"COMPELNTCompellent Vol", "symmetric-option";
symmetric-option = 0x1000000;
运行stmsboot -e 并重启主机
然后用命令 mpathadm list lu 确认链路聚合情况

第四章 Compellent存储设备管理
一、 开关及步骤
1. 关机步骤
1) 关闭所有与Compellent存储相连的服务器
2) 使用远程桌面登陆至NAS网关的操作系统，从开始菜单中选择关闭计算机（如有）
3) 关闭Compellent存储
i) 单击 Storage Management -> System -> Shutdown/Restart
ii) 出现Shutdown/Restart对话框后，选择下拉列表中的Shutdown，单击OK

4) 关闭每个盘箱的电源(左右各有一个开关)
5) 关闭光纤交换机电源

2. 开机步骤
1) 接通光纤交换机电源
2) 打开每个盘箱的电源(左右各有一个开关)
3) 开启Compellent存储。
4) 等待Compellent启动完毕后，打开NAS网关的电源（如有）
5) 开启所有与Compellent存储相连的服务器

二、 软件监控
1. 登入图形界面
管理员可以通过以太网络登陆Compellent存储，先将网线接到控制器的管理端口上，管理端口的位置在控制器背面的管理网口，如下图：

打开IE浏览器，输入控制器的管理地址后回车（管理终端需先安装JAVA 1.7），会转至登陆界面，用户名Admin，默认密码calvin

登陆后可进入主管理界面：

2. 系统状态监控
界面右上角的“System Status”按钮上会显示当前系统状态，绿色指示灯为正常，橘黄色指示灯为有告警需要注意，红色指示灯为有较为严重的故障需要尽快处理。点击“System Status”可进入日志界面，会提供当前系统故障的详细信息。

3. 空间使用监控
点击管理界面左侧最顶层的图标（此例中为系统序列号的图标“8363-8364”），可以查看到当前存储系统总空间使用状况，请定时查看以防止出现空间不足的情况。

4. 硬件状态监控
点击左侧的“Controllers”或“Enclosures”导航键，展开后依次点击各硬件部件的图标（如FAN、Power Supplies等），可以在右侧看到每个部件的工作状态是否正常，如风扇转速、温度传感器的测温、电压等等。

5. 存储后端连线图
点击左上角的“View”，然后选择“Enclosure Connectivity”，即可获取详细的后端连线图，包括控制器的哪个端口和盘箱的哪个端口连接着。保存下来，万一连线丢失，以后可按图索骥。

三、 硬件监控
1. 系统状态指示灯
Compellent存储控制器前面板左上方指示灯亮起琥珀色时，应先登陆图形管理界面查看是否有硬件报错。

2. 控制器电源指示灯
Compellent控制器的电源在背面左侧，当正常工作时指示灯为绿色，当出现故障时为橙色。

3. SAS磁盘箱状态指示灯
橙色指示灯亮起时表示该磁盘柜有硬件故障需要检查，登陆图形管理界面以获得详细的信息。

4. SAS磁盘箱电源状态指示灯
SAS磁盘箱的电源分布在磁盘箱背面左右两侧，电源正常工作时右上角的绿色指示灯会亮起，当其他任何一个橙色指示灯亮起时都表示该电源模块存在故障，应登陆图形管理界面查看详细故障信息。

5. SAS盘箱IO模块状态指示灯
SAS磁盘箱IO模块在正常工作时绿色指示灯亮起，当出现故障时标记有“X”的橙色指示灯亮起，表示该IO模块存在故障，应登陆图形管理界面查看详细故障信息。

第五章 测试
一、 存储IO测试
1. 测试对象
一台M620 with ESXi/CentOS 一套SC4020 SSD+SAS
2. 测试方法
Vmware复制操作系统安装介质从一个Datastor到另一个Datastor
dd if=/dev/zero of=/vmfs/volume/cml_vol_3/test bs=1MB count=999
CentOS
dd if=/dev/zero of=/dev/mapper/mpathc bs=1MB count=9999
dd if=/dev/mapper/mpathc of=/dev/null bs=1MB count=9999

3. 测试结果

数据块大小
数据量
时间
带宽
ESXi 读写
/
3.13GB
41S
70MB/s
ESXi dd 写
1MB
9999MB
71S
167MB/S
Centos dd 读
1MB
9999MB
17S
625MB/S
Centos dd 写
1MB
9999MB
25S
410MB/S

二、 存储冗余测试
1. 测试方法
重启存储控制器检查控制器failover情况；
重启FC交换机检查链路failover情况；
2. 测试结果
一个控制器重启，另一个控制器可以正常接管所有任务，主机端没有报错；
一个FC交换机重启，存储卷可以正常访问，主机端报错部分链路丢失。

三、 以太网冗余测试
1. 测试方法
重启一个MXL交换机检查链路；
拔掉一根堆叠线缆检查链路；
拔掉一根上联线缆检查链路；
2. 测试结果
重启一个MXL交换机，主机上联基本不丢包；
拔掉一根堆叠线缆，堆叠状态正常，基本不丢包；
拔掉一根上联线缆，上联聚合端口正常，基本不丢包。

第六章 技术支持
Dell Compellent的Copilot护航服务的电话支持为7x24x365立即响应级别。所用用户在服务期内均享有技术支持服务。Compellent用户可以通过拨打7x24x365的电话支持或发送邮件获得远程支持和现场服务（根据用户签订的服务协议不同而获得不同的服务响应级别）。用户在联系技术支持中心时需要提供系统序列号及用户名称。
Copilot及Dell的技术支持热线如下：

Dell厦门技术支持电话：需要准备好存储控制器的服务编号

800-858-0613

400-886-8618

邮件支持：
Dell 中国 7x24 中文邮件支持：[e-mail]
