城南项目网络综合布线规划.docx

长春大学 课程设计纸

城南项目组

网络综合布线规划

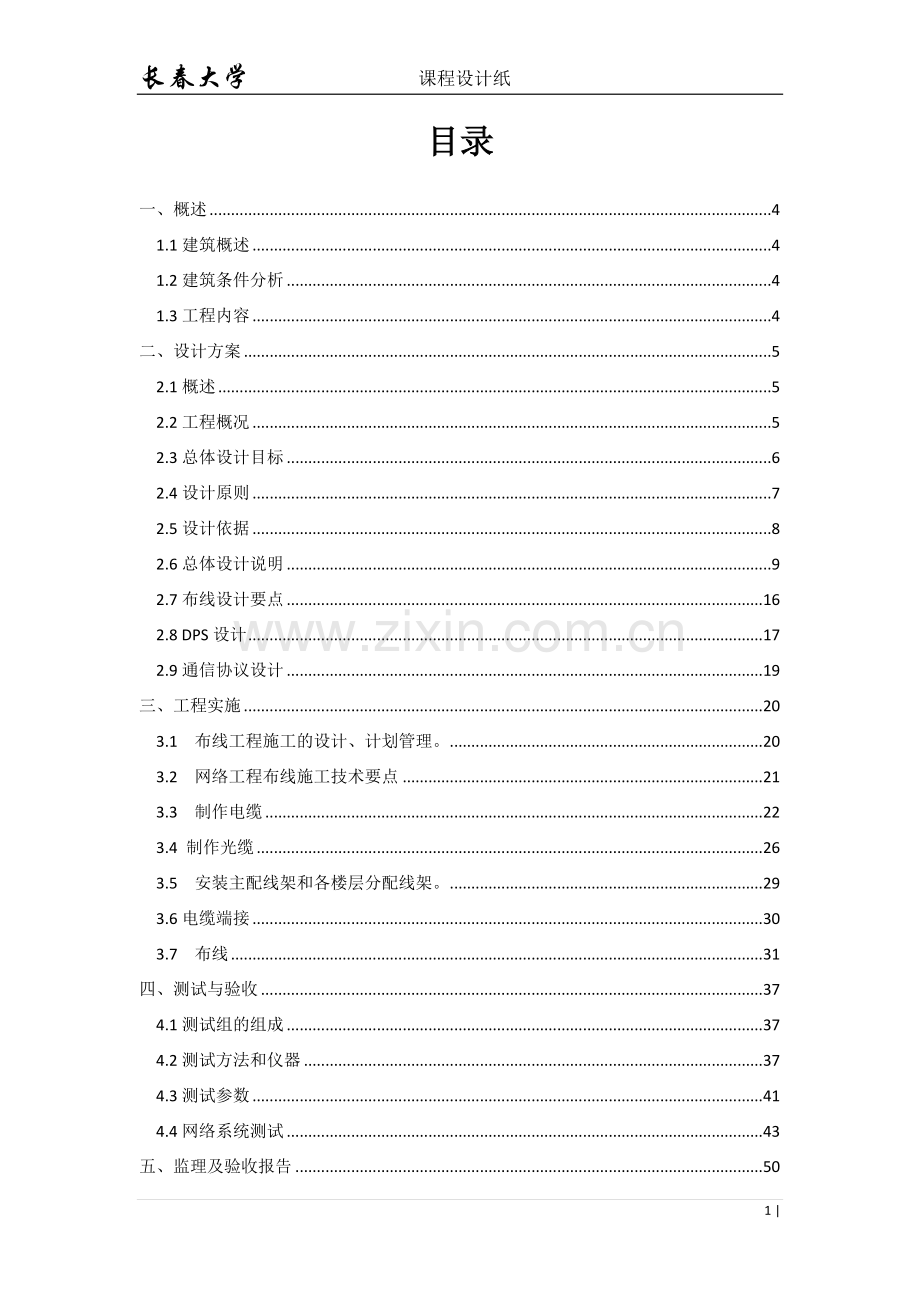

目录
一、概述 4
1.1建筑概述 4
1.2建筑条件分析 4
1.3工程内容 4
二、设计方案 5
2.1概述 5
2.2工程概况 5
2.3总体设计目标 6
2.4设计原则 7
2.5设计依据 8
2.6总体设计说明 9
2.7布线设计要点 16
2.8 DPS设计 17
2.9通信协议设计 19
三、工程实施 20
3.1 布线工程施工的设计、计划管理。 20
3.2 网络工程布线施工技术要点 21
3.3 制作电缆 22
3.4 制作光缆 26
3.5 安装主配线架和各楼层分配线架。 29
3.6电缆端接 30
3.7 布线 31
四、测试与验收 37
4.1测试组的组成 37
4.2测试方法和仪器 37
4.3测试参数 41
4.4网络系统测试 43
五、监理及验收报告 50
目录

5.1工程概况： 50
5.2工程项目内容： 50
5.3验收内容 50
5.4进场原材料报验单 59
5.5监理布线系统 60

一、概述
1.1建筑概述
长春大学综合楼D区701实验室位于长春市长春大学。建筑长7.57m，宽6.59m，有效面积为49.89m^2，建筑高3.14m。
长春大学综合楼D区701实验室含设备间、工作区、管理区、垂直干线子系统、水平干线子系统、建筑群子系统共6个子系统。
1.2建筑条件分析
我们面临的选择是采用集中式布线，还是分布式布线。前者全部布线集中于中心机房，可节省大量配线架、交换机、机柜，便于将来整个网络的升级，便于数据、语音之间的跳线配置，可方便地观察到交换机运行状态，易于管理、维护、排故，但双绞线用量较大，若双绞线出现故障，维护量较大。后者在各楼层或某几个楼层设备分配间，优缺点与前者相反。
在目前双绞线使用寿命超过20年的技术水平下，集中式布线显然具有明显的优势。但采用集中式布线的前提是前端面板距离中心机房的布线距离不大于90m。因此，集中式布线适合于中小型建筑物。
长春大学综合楼D区701实验室布点相对集中，且机房基本位于中心位置，为集中式布线提供了条件。
1.3工程内容
本次方案，我们依据长春大学综合楼D区701实验室招标文件要求，并依据长春大学综合楼D区701实验室必须用到的相关项目，提出了整体的技术方案，主要内容为：机房工程、综合布线。

二、设计方案
设计组组长XXX
2.1概述
综合布线是建筑物与建筑群之间的信息传输系统，它使话音和数据通信系统、信息管理系统及设备控制系统、安全保障系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连接、与工作区的话音和数据终端之间的所有电缆及相关联的布线部件。布线系统由不同的部件组成，包括传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设备和支持硬件。
所有技术的应用都涉及传输系统。但是各种设备的传输介质不同，接口方式不同，都给信息系统的布线带来了一系列的困难。为此，综合布线系统应运而生，它作为一个完整的布线系统，能连接电脑数据、电话语音和视频信号，并借助相配的连续装置和通信设备及其它各类管理信息相联系；同时具有与外界联络通信的能力，而且可以按实际需求随意更换网络的连接方式，真正达到了设施不同，而传输介质相同，且完全兼容的目的。
目前计算机技术、通信技术和网络技术正在以前所未有的速度飞速发展。这些高速发展的新技术，带动人类步入了计算机技术发展的新时代——网络时代。数据、话音、视讯、多媒体等信息量急剧膨胀。信息传输的高速、安全、可靠及各任意点之间的计算机网络通信，对信息传输介质及结构提出了更高的要求。如何适应当前及将来网络技术飞速发展对建筑物布线的挑战，是我们在一开始就要认真考虑的课题。因此，大厦采用的网络通信设施及布线系统一定要有先进性、超前性，力求高标准、高起点，并且有很强的适应性、扩展性、可靠性和长远效益，以满足未来的需要。
2.2工程概况
长春大学综合楼D区701实验室位于长春市长春大学。建筑长7.57m，宽6.59m，有效面积为49.89m^2，建筑高3.14m。
长春大学综合楼D区701实验室含设备间、工作区、管理区、垂直干线子系统、水平干线子系统、建筑群子系统共6个子系统。
2.3总体设计目标
2.3.1设计目标
此次设计方案的对象是长春大学综合楼D区701实验室采用5类布线系统，部分点位采用光缆到桌，作为信息传输基础的综合布线系统，其设计的重点是以设备间作为核心，将各个建筑物子系统的配线架用光缆核对大多数电缆与设备间构成一个有机的整体。使系统具有稳定可靠，高速率，标准开放，灵活，使用，可扩展的性能特点，从而满足心实验楼不同形式的应用要求。
本项工程实施方案可划分以下几个阶段：系统调试与需求分析、工程设计方案、布线施工、布线系统测试与验收、网络系统设备的安装与调试、网络服务软件的安装与测试、网络系统验收、用户培训。
2.3.2用户需求
系统调研与需求分析是具体包括:
（1）各楼平面图、立体图了解大楼建筑物布局。
（2）确定信息点需求，包括信息点类型、数量、分布和具体位置。
（3）确定网络对外接入条件及约束条件。
（4）现场调查机房，网络间包括位置、面积、与竖井的距离、电源、地板
天花板照明等情况。
（5）水平干线路由有无障碍、墙壁和地板是否需要打洞。
（6）电磁干扰源的分布情况，包括电梯、配电室、电源干线等。
（7）综合布线器材的存放地点。
（8）网络工程项目实施完成后能够保证全网互通。
（9）能够使内网中的用户访问外网。
（10）有无线接入点确保网络中的移动设备安全上网。
2.3.3技术要求
在网络的总体办公室区域设计上，干线网采用百兆以太网技术，网路结构采用星型拓扑结构，10/100M 到桌面，用户共有一层办公室区域，直接与sw2的24个百兆口相连。若大于23个用户，加一台二级交换机扩充24 个10/100M用户。整个网络要求具有完善的网络管理，备份冗余办法，以及多级安全认证措施。
1. 硬件要求
（1）交换机应满足以下要求：
l 支持多种协议；
l 支持ATM接口；
l 支持虚拟网组网；
l 支持第三层交换；
l 支持多种连接扩展能力（VSAT、ADSL、SDH等），并具有较高的连接速率；
l 具有支持远程访问用户同时接入的扩展能力。
（2）网络操作系统应采用Windows XP。
（3）传输介质：用户桌面与配线间之间采用超5类双绞线相连。
（4）安全性：系统通过WWW提供服务保证互联网和局域网之间的安全性；虚拟网络划分，整个网络要求可在任意两个信息点间跨交换机进行虚拟网络划分，并可在特定的连接线上指定VLAN。
（5）可靠性:系统主要设备在正常工作的环境下平均无故障的工作时间应大于10年。
2.系统软件要求
软件系统除需要满足各种功能要求外，还应满足以下技术要求：
（1） 应具有支持多平台操作系统的能力。
（2） 系统采用浏览器/服务器方式，支持多媒体和Web发布的工具。
2.4设计原则
2.4．1建网原则
我城南项目组集多年的系统集成经验，形成了自己的一整套网络建设原则，其中集中体现了我们对用户网络技术和服务上的全面支持。这些原则以用户为中心，具体如下所示：
（1）模块化：布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都应是模块化的标准，以方便管理、调整和使用。
（2）先进性与成熟性：按照生命周期的原则，系统设计的基本思想符合技术发展的基本潮流，有一定的超前性，不但能满足当前的要求，而且要能满足将来进一步发展的要求。选择合理的网络拓扑结构，网络工程所用的设备、器材、材料及软件平台应选择与网络技术发展潮流相吻合的、先进的、有技术保障的、得到广大用户认可的成熟的厂家的产品。
（3）适用性：能够在现在和未来适应技术的发展，满足办公、会议的管理和使用功能要求。
（4）灵活性：布线系统能够满足灵活应用的要求，即任意信息点能够连接不同类型的设备，如计算机、打印机、多媒体终端。
（5）扩充性：布线系统应该是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去。
（6）标准化及规范化：采用开放的标准网络通信协议，选择符合工业标准的网络设备、通信介质、网络布线连接件及其相关器件器材。工程实施遵照国家电信工程实施标准进行。
（7）安全性和可靠性：为了保证整个网络系统安全、可靠地运行，首先必须在总体设计中从整体考虑系统的安全性和可靠性。在网络设计阶段以及在工程实施的各个阶段都必须考虑到所有影响系统安全、可靠性的各种因素。工程实施完成后，必须按照标准进行严格的测试。
（8）经济性：在满足系统性能、功能以及考虑到在可预见期间内仍不失其先进性的前提下，达到较高的性能价格比。
（9）可管理性以可维护性：计算机网络是一个比较复杂的系统，在设计、组建一个网络时，除了要保证连网设备便于管理与维护外，网络布线系统必须做到走线规范、标记清楚、文档齐全，以便提高对整个系统的可管理性与可维护性。
2.4.2硬件选择原则
系统硬件应选择技术成熟、系统功能和性能先进、扩充性能好的知名硬件厂商的产品，交换机、服务器及布线均要采用各种名牌产品。
2.4.3软件选择和设计原则
软件系统的选择和设计要综合考虑产品的先进、成熟性和发展潜力，以及该产品公司所能提供的技术支持与服务，同时还要考虑系统的开放性和兼容性，另外也要考虑软件功能的集成性和扩展性。
2.4.4选型原则
根据长春大学综合楼D区701实验室的网络的实际情况，并参考ISO 11801标准及国内最新布线标准的要求，确定其主要性能指标如下：
l 水平双绞线系统；
l 水平线缆全部使用超5类双绞线；
l 所有端口可根据需要随时调整成电话用或计算机用；
l 具有很好的可扩展性；
l 可靠性高，其线缆及配线架全部可以获得妥善的保护；
l 造型美观。
2.5设计依据
（1）DBJ 13-23-2000《建筑智能化系统设计标准》
（2）GB50311-2007《综合布线系统工程设计规范》
（3）GBT50312-2007《综合布线系统工程验收规范》
（4）邮电部颁发的YDrr 1741-2008《中华人民共和国通信行业标准》
（5）EN 50173（欧洲布线标准）
（6）ISO/IEC11801第（国际布线标准）
（7）EIA/TIA-568-C.0（美国布线标准）
（8）长春大学综合楼D区701实验室平面图及文件要求
（9）商用建筑布线标准EIA/TIA 568B
（10）商用建筑通信管理标准EIA/TIA 606
（11）民用建筑电器设计规范JGJ/T 110-92
2.6总体设计说明
从功能上看，综合布线系统由6个子系统构成，如图2-6-1所示。

图2-1综合布线系统构成图

图2-2综合布线系统构成图（1）

图2-3 综合布线系统构成图（2）
1.工作区子系统
本实验室工作区子系统由终端设备到信息插座的连线和信息插座组成，包括各个不同的工作区域。在相应的办公区域的地面上安装信息插座，通过这些插座可以连接数据终端等。
在工作区的每一个信息插座都是标准的8芯，RJ-45模块化超5类插座，支持近100Mbit/s以上的带宽。不同的计算机和终端等通过RJ-45跳线可方便的连接到通信信息插座上。
2.水平干线子系统
水平干线子系统是指从信息模块到管理区子系统间铺设的线缆。目的是将垂直干线子系统延伸到用户工作区。由于越来越复杂的电磁干扰环境，当需要更宽带宽应用时，亦可采用光缆。水平线缆有5类线及光纤。
（1）水平线缆的计算方法：
确定离配线间最远的距离I/O(L)=15m.
确定离配线间最近的距离I/O(S)=6m.
平均电缆长度=(L+S)/2=11m
总平均电缆长度=平均电缆长度+备用部分（平均电缆长度的10%）+端接容差6米=18m
（2）确定RJ-45水晶头与信息模块的数量：m=2n+2*n*15%=39
m:水晶头的总需求量，n:信息点的总量，n*15%*2:留有的富余量
信息模块的需求量一般为:k=n+n*3%=3
k:信息模块的总需求量,n : 信息点的总量,n *3%:富余
3.垂直干线子系统
垂直干线子系统是由连接设备间至三层交换机配线架之间的线缆构成。常用光缆或铜缆以提供实验室与外界通信的通道。使整个布线系统组成一个有机的整体。垂直干线子系统主要由多模光纤及大多数双绞线组成。
4.管理间子系统
管理间子系统由各层分设的配线间及主机房的主配线间构成，主要负责楼层及整个实验室信息通道的统一管理，它由配线间中的配线架、跳线、光纤配线架、光纤跳线组成。
5.设备间子系统
设备间子系统由主配线机柜中的电缆，连接模块和相关支撑硬件组成。它把中心机房中的公共设备与各管理间子系统的设备互连，从而为用户提供相应的服务。设备间子系统对不同传输介质的传输线缆提供转接和支持，主要指各种类型的适配器、转接器等。
6.建筑群子系统
建筑群子系统从三层交换机的配线间到路由器的配线间。通常是指将一个建筑物的电缆延伸到另外一些建筑物中的通信设备和装置上，是结构化布线得一部分，支持提供各个建筑物之间的通信所需的硬件。
2.6.1综合布线系统网络拓扑图及设备选型
网络拓扑是决定网络性能的主要技术之一，与网络布线系统有着密切的关系。本方案采用星型网络拓扑结构，因其具有以下特点：
l 网络结构简单、明了，易于管理、维护；
l 系统容易扩展，可实现带电接入与拆除；
l 容易通过增加主干设备端口连接数，实现扩展主干线的带宽；
l 适用于星型结构的设备技术成熟，种类多，选择余地大。
1. 网络拓扑图如图2-4所示

图2-4网络拓扑图
2.设备选型
序号
名称
说明
1
超5类模块
优势:体积小巧，可轻松安装与面板和插座上;
端接时保证开绞长度≤6mm;免工具安装，可反复端接;
专为90度和180度电缆走线设计，线缆承受最小的机械压力，并保证线缆弯曲半径。
2
插座面板
通过金针、端子、印刷电路的连续阻抗分析，实现最佳阻抗匹配关系；金针镀金，防止表面氧化，提高接触性能，保证性能及使用寿命；采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别；支持主流端接方式，保证了连接方式的通用性和连接的可靠性；精巧的外形结构设计，保证了底盒中线缆更宽松的容纳空间。
3
24口配线架
是管理集成子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。适用于跳线连接的配线装置器。它使布线系统的移动和改变更加便利。由方便管理的成对连接器构成的交叉连接系统。
机械性能:
插拔次数：≥800次、端接寿命：≥200次
温度范围: -40℃到70℃（储存时）
-10℃到60℃（安装时）、-10℃到60℃（工作时）
4
理线器
理线架分为两个部分:理线板和盖板(扣板）
作用：固定线类，将所使用的各种线类固定收集于内。将梳理完毕的线类扣盖于理线板之内，外表上看不到理线架内部穿插的线缆，外观整洁有序。
5
H3C S3610二层交换机
是基于全新软硬件平台开发的支持IPv4/IPv6双栈的盒式交换机系列。系统支持IPv4/IPv6双栈及硬件转发，是理想的大型园区网、网络实验室的汇聚、接入交换机以及中小企业、分支机构的核心交换机。
6
锐捷RG-S3550-24三层交换机
接口介质：10/100/1000BASE-T,10/100M
传输速率：10Mbps/100Mbps/1000Mbps
VLAN：支持、MAC地址表：16k
交换方式：存储-转发
其它特点：SNMPv1/v2c/v3、Web(JAVA)、CLI(Telnet /Console)、RMON(1,2,3,9)、集群、SSH、基于HTTPS的Web管理、Syslog
7
H3CMSR 30-20路由器
基本参数：路由器类型VPN路由器
网络协议IP服务，IP应用，DAR，IP路由，IPv6
传输速率10/100/1000Mbps、端口结构非模块化、广域网接口1个
、局域网接口4个、其它端口1个USB2.0接口、1个CON/AUX口
8
锐捷STAR-S1926G+
路由器
传输速率10Mbps/100Mbps/1000Mbps、交换方式存储-转发
端口参数：端口数量24扩展模块，接口介质10/100Base-TX，100/1000Base-FX，传输模式全双工/半双工自适应
功能特性：VLAN支持、防火墙内置防火墙、Qos支持支持、VPN支持支持、网络安全端口安全、AAA防火墙、数据安全及其它安全技术，网络管理网络管理、本地管理、网络质量保证（NQA）、用户接入管理
9
鑫奥顺xos系列机柜
采用冷轧钢板框架，静载承重达500Kg；主体选用SPCC优质冷轧钢板，厚度：方孔条2mm，其它1.5mm；表面处理：脱脂，酸洗，防锈磷化，静电喷涂
10
AMP光纤转接盒
是光纤以太转换器，入端是光口，出端是以太口，一种将短距离的双绞线电信号和长距离的光信号进行转换的以太网传输媒体单元。
11
TL-WR885N无线路由器
最高传输速率： 450Mbps、网络接口：1个10/100Mbps WAN口、4个10/100Mbps LAN口、天线数量：3根、WDS功能：支持WDS无线桥接
12
ST220B安全智能查线仪
1．电话机功能：同普通电话机一样，接于电话线上，具有拨号、通话、收铃功能。
2．障碍测试功能：将测试线接于无源待测用户线上，可进行绝缘测试、地气测试和断线测试。
3．呼叫用户和对讲：将测试线接于无源待测用户线上，即可振铃用户电话机，据此核实线路的修复情况。
4．对线对讲功能：用ST220B（称甲方）和任意查线机（称乙方）可通过对讲完成对线工作。
5．直流高压保护及高压验电功能。
13
光纤熔接机
1.对准：目前的熔接机都是两根光纤的纤芯对准，通CCD镜头找到光纤的纤芯
2.放电：两根电极棒释放瞬间高压，达到击穿空气的效果，击穿空气后会产生一个瞬间的电弧，电弧会产生高温，将已经对准的两条光纤的前端融化，由于光纤是二氧化硅材质，也就是通常说的玻璃，很容易达到熔融状态的，然后两条光纤稍微向前推进，于是两条光纤就粘在一起了。
14
FC-6S18光纤冷接工具箱套装
是解决FTTH光纤到户快速接续施工中的皮线开剥、光纤切割、清洁和测试等工序的简单便捷的集成，是施工操作人员的必备工具。
一、标准件：（11件）
1． FC-6S光纤切割刀1套 切割光纤纤芯
2 .手持式光功率计1套 测量光纤功率损耗
3.笔式红光源1-5KM1支 检测光纤断点，对纤使用
4 .皮线光缆开剥器1把 开剥皮线光缆外护套
5 .CFS-2光纤剥线钳1把 剥离光纤涂覆层/紧包层
6. 罗宾汉纤维剪刀1把 剪切光纤纤维丝用
7. 斜口钳1把 剪线断线用
8 .酒精瓶1个 盛放酒精，清洁光纤用
9. 收纳盒1个 盛放光纤连接头等小物件
10. 定长开剥器（含导轨）1套 制作冷接子及连接器用
11 .电信FTTH工具箱1个 装放上述工具
15
光纤连接跳线
光纤跳线用来做从设备到光纤布线链路的跳接线。有较厚的保护层，一般用在光端机和终端盒之间的连接。
16
光纤终端盒
光纤终端盒是安装在墙上的用户光缆终端盒，它的功能是提供光纤与光纤的熔接、光纤与尾纤的熔接以及光连接器的交接。并对光纤及其元件提供机械保护和环境保护，并允许进行适当的检查，使其保持最高标准的光纤管理。
1.提供光缆与配线尾纤的保护性连接
2.使光缆金属构件与光缆端壳体绝缘，并能方便地引出接地
3.提供光缆终端的安放和余端光纤存储的空间，方便安装操作
4.具有足够的抗冲击强度的盒体固定，方便不同使用场合的安装

3.设备收费的主要内容

2.6.2综合布线系统的特点
1.兼容性
综合布线系统是一套全开放式的布线系统，它具有一套全系列的适配器，可以将不同厂家设备的不同传输介质全部转换成相同的非屏蔽双绞线，通过双绞线可传输话音、数据、图像、视频信号；采用光纤可远程高速传输数据，高清晰度图像信号，可支持目前所有数据及话音设备厂商的系统。
2.灵活性
由于所有信息系统采用相同的传输介质，因此所有的信息通道是通用的，信息通道可支持电话、传真、多用户终端、ATM、10/100Base工作站及令牌环站。所有设备的开通及更改均不需要改变系统布线，只需做必要的跳线管理即可；系统组网也可灵活多样，可部门即可独立组网又可方便的互联，为合理组织信息流提供了必要条件。
3.可靠性
系统采用高品质的材料，以组合压接的方式构成一套高标准信息通道，每条信息通道都要采用专用仪器测试以保证其电气性能，系统布线全部采用物理星型拓扑，点到点端接，任何一条线路故障均不影响其它线路的运行，同时为线路的运行维护提供了极大的方便，从而保证了系统可靠运行。
4.先进性
PDS采用极富弹性的布线概念，采用光纤与双绞线混布方式，极为合理的构成一套完整的布线系统。所有布线均采用世界最新通信标准，所有信息通道均按标准，采用8芯配置，通过非屏蔽双绞线传输数据，速率可达100Mbit/s。
5.模块化
适应于不同规模的综合布线环境，可随用户的需要而增减（跳线、模块等）。
2.7布线设计要点
2.7.1实验室概况及布线要求
1.建筑情况
长春大学综合楼D区701实验室包括用户工作区和中心机房，共8信息点。
2.布线需求分析
网络中心设置在用户工作区隔壁，大约20m^2，采用集中式布线方式。
2.7.1实验室概况及布线要求
1.设计原则
（1）标准
严格按照以下标准进行系统设计
l IEEE 802标准；
l EIA/TIA 568《工业标准及国际商务建筑布线标准》；
l EIA/TIA 569《国际商务建筑布线管理标准》；
l AT&T Netconnect Open Cabling System设计总则；
l ANSI/EIA/TIA 569（CSA T530）《楼宇路径和空间结构标准》；
l ANSI/EIA/TIA 607（CSA T527）《楼宇接地线和耦合线标准》；
l ANSI/EIA/TIA 568-A（CSA T529-95）《楼宇通信布线标准》；
l ANSI/EIA/TIA 606（CSA T528）《楼宇通信布线结构管理标准》；
l ISO/IEC 11801《无屏蔽双绞线UTP端到端系统功能检测》；
（2）安装与设计规范
严格按照以下安装与设计规范进行设计
l 建筑与建筑群综合布线系统工程设计规范；
l 工业企业通信设计规范；
l AT&T Netconnect Open Cabling System设计总则；
l 中国工程建筑标准化协会标准；
l 中国建筑电气设计规范；
（3）性能要求
A. 实用性：实施后的通信布线系统，将能够在现在和将来适应技术的发展，并实现数据通信、语音通信、图像通信。
B. 灵活性：布线系统能够满足灵活应用的要求，即任一信息点能够连接不同类型的设备。
C. 模块化：布线系统中除去敷设在建筑内的线缆外，其余所有的接插件都应是积木式的标准件，以方便管理和使用。
D. 扩充性：布线系统是可扩充的，以便将来有更大的发展时，很容易将设备扩充进去。
E. 经济性：在满足应用要求的基础上，尽可能降低造价。
2.采用国际标准的结构化布线系统的优势
A. 将各个系统统一布线，提高全系统的性能价格比。
B. 具有开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何移动，布线系统只需跳线，不需其他任何改变。
C. 设计思路简洁，施工简单，施工费用降低。
D. 充分适应通信和计算机网络的发展，为今后业务扩充打下了坚实的线路基础。
E. 大大减少维护管理人员的数量及费用。
F. 可根据最终用户的不同需求进行随时的改变和调整。
2.8 DPS设计
长春大学综合楼D区701实验室综合布线系统由工作区子系统、水平干线子系统、垂直干线子系统、管理间子系统、设备间子系统、建筑群子系统构成，以下按各个子系统分别进行说明。本方案在设计中充分考虑了布线系统的高度可靠性、高速率传输特性、及可扩充性。
2.8.1工作区子系统的设计
工作区子系统由终端设备连接到信息插座的连线组成。长春大学综合楼D区701实验室布线工作区子系统由各个终端设备构成。
对于实验室而言，信息插座安装在墙上。该方法在造价性、方便性、整洁度、安装和维护上都具有优越性。
信息插座安装于墙上的示意图如图2-5所示

图2-5信息插座安装示意图

2.8.2水平干线子系统的设计
水平干线子系统将干线子系统线路延伸到用户工作区。该系统是从子配线间出发连向工作区的信息插座。
水平布线设计从信息点引至配线间。每个信息插座对于一个UTP 5类双绞线，用于数据或话音的传输。
1.水平布线产品选择
网络水平子系统由配线间至工作区之间的线缆构成，采用超5类双绞线，其具备很高的备用冗余，使系统具有极高的可靠性及灵活性。
2.水平子系统连接配线间和信息出口。水平布线距离应不超过90m，信息孔到终端设备连线不超过10m。
2.8.3垂直干线子系统的设计
垂直干线子系统该设计方案中的垂直线走线采用天花板向下引线到信息插座。房间内从天花板线槽引出塑料管，以隐蔽方式由墙壁而下到各个信息点。如图2-6所示。

图2-6天花板向下引线到信息插座示意图
1.垂直线路路由设计
网络垂直系统总体采用天花板向下引线到信息插座。天花板安装塑料管。
2.8.4管理间子系统的设计
实验室在工作区旁边，设置了一个配线间，负责管理实验室的水平布线。
在配线架上使用标签来区分干线电缆、水平线电缆和连接在主配线架上的设备的端接点。
管理区子系统是整个配线系统的中心单元，它的存放、选型及环境条件的考虑是否得当都直接影响到将来信息系统的正常运行及维护和使用的灵活。室内照明不低于150lx。室内应提供电源插座，以保障网络设备运行及维护的供电。
每个电源插座的容量不小于300W。
管理间子系统的环境条件如下：
A. 室温为18℃~27℃。
B. 相对湿度为30%~55%。
C. 室内无尘或少尘，通风良好。
2.8.5设备间子系统的设计
在实验室小屋内设置设备间统一管理。设备间子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。
按照标准的设计要求，设备间尤其是要集中放设备的，应尽量满足下面的要求。
D. 室温为18℃~27℃。
E. 相对湿度为30%~55%。
F. 室内无尘或少尘，通风良好，亮度至少达30英尺烛光。
标准的设备间，其可以走进人的最小安全尺寸是120cm*150cm，标准的天花
板高度为2.4m，门的大小至少为2.1m*1m，向外开。在设备间应装有通风口，用于设备通风。
2.9通信协议设计
1.网络通信协议
为了对操作平台和应用软件有最大量的支持，得到最优的性价比，为了和Internet实现连接，我们选择了以TCP/IP为中心的、开放的、标准的网络通信协议。
2.底层传输协议
底层传输协议采用IEEE802.3标准，该标准与很多标准都是兼容的，能够实现真正的无缝连接。它是局域网中使用最多的物理层、数据链路层的以太网标准
3.连网技术
（1）双绞线到桌面
采用交换式100M以太网连接技术。网络中心节点通过100M交互技术进行连接，保证了主干线的100M带宽。
（2）局域网内连接技术
采用快速以太网，通过超5类双绞线按照星型拓扑结构进行连接，保证了用户的100M交换到桌面的要求。
（3）与外网连接技术
通过DDN专线技术通过路由器实现与Internet的连接。确保与外网用户同时访问该系统所需要的带宽。
三、工程实施
施工组组长：XX
3.1 布线工程施工的设计、计划管理
布线标准的几个关键问题
· 在250mhz时5类通道必须提供正的（+ve）PSACR值（0.1db）。
· 6类通道包括2、3或者4个接头连接链路。
· 6类通道所定义的公式频率值而非现场频率值是250mhz。宽带提升至250mhz是应IEEE802委员会定义新布线标准中满足零值ACR值而提升频率25%的要求来制定的。
· 电缆和元器件的性能参数需从通道系统中返回计算。
· 6类元器件应具备相互兼容性——允许不同厂商产品混合使用。
· 6类元器件应具备向下兼容5类和增强型5类的特性。
· 上述最后两点将给插件厂带来更多竞争。然而，6类系统的回路损耗问题尚未解决，电缆和接插件的性能指标需要得到更多改进。回路损耗是一个非常严重的系统性能参数，EIA/TIA子委员会在568A中提议采用更为严格的接插件的电缆回路损耗级别，以确保达到系统所限定的级别要求。
3.2 网络工程布线施工技术要点
1. 布线工程开工前的准备工作
网络工程经过调研，确定方案之后，下一步就是工程的实施。而工程实施的第一步就是开工前的准备工作，要求做到以下几点；
· 设计综合布线的实际施工图。确定布线的走向位置，供施工人员、监督人员和主管人员使用。
· 备料。网络工程施工过程需要许多施工材料，这些材料 有的必须在开工前就准备好料。
Ø 电缆、双绞线、插座、信息模块、服务器、稳压电源、集线器等落实购货厂家，并确定提货日期；
Ø 不同规格的塑料槽板、PVC防火管、蛇皮管、自攻螺丝等布线用料就位；
Ø 如果集线器是集中供电，则准备好导线、铁管和制定好电气设备安全措施；
Ø 制定施工进度表。
· 向工程单位提交开工报告。
2. 施工过程中的注意事项
（1）施工现场督导人员要认真负责，及时处理施工进程中出现的各种情况，协调处理各方意见。
（2）如果现场施工碰到不可预见的问题，应及时向工程单位汇报，并提出解决办法给工程单位单场研究解决，以免影响工程进度。
（3）对工程单位计划不周的问题，要及时妥善处理。
（4）对工程单位新增加的点要及时在施工图中反应出来。
（5）对部分场地或工段要及时进行阶段检查验收，确保工程质量。
（6）制定工程进度表。
3. 工程结束时的注意事项
Ø 清理现场，保持现场清洁、美观。
Ø 对墙洞、竖井等交接处要进行修补。
Ø 各种剩余材料汇总，把剩余材料集中放置在一起，登记其可以使用的数量。
Ø 编写总结材料。
4. 总结材料主要有：
Ø 开工报告；
Ø 布线工程图；
Ø 施工过程报告；
Ø 测试报告；
Ø 试用报告；
Ø 工程验收所需要的验收报告。
5. 安装工艺要求
· 设备间
设备间的设计应符合以下要求：
Ø 设备间应处于干线综合体的最佳网络中间位置；
Ø 设备间应尽可能靠近建筑物电缆引入区和网络接口。电缆引入区和网络接口的相互间隔宜小于等于15m；
Ø 设备间的位置应便于接地装置的安装；
Ø 设备间室温应保持在10摄氏度到27摄氏度之间，相对温度应保持60%至80%。
Ø 设备间应安装符合法规要求的消防系统，应使用防火防盗门，至少能耐火1小时的防火墙；
Ø 设备间内所有设备应有足够的安装空间，其中包括：程控数字用户电话交换机，计算机主机，整个建筑物用的简化设备等。
Ø 设备间的室内装修、空调设备系统和电气照明等安装应在随机前进行
Ø 设备间应防止有害气体的侵入，并应有良好的防尘措施。
Ø 至少应为设备间提供离地板2.55m的高度，门的高度应大于2.1m，宽度应大于90cm，凡是安装综合布线硬件的地方，都应该图阻燃漆。
Ø 设备间的一般照明，最低标准应为150lx，规定照度的被照面，水平面照度指距地面0.8m处的规定，垂直面照度指距地面1.4米处的规定。
· 交换间
（1）确定干线通道和交换间的数目，应从所服务的可用楼层间来考虑。
（2）干线交接间兼做设备间时，其面积不能小于10平方米。
工作区个数（个）
交换间数量和面积（个、平方米）
二级交换间数量和大小（个、平方米）
小于等于200
1大于等于1.2*1.5
0
201至400
1大于等于1.2*2.1
1大于等于1.2*1.5
401至600
1大于等于1.2*2.7
1大于等于1.2*2.5
大于600
交换间数量大于等于交换间面积

3.3 制作电缆
3.3.1 组成电缆的元件
1. RJ45连接器
RJ-45是计算机网络标准8位模块化接口。每条双绞线两头通过安装RJ-45连接器（如图3-1）与网卡，集线器，交换机的接口上进行网络通信。
图3-2 RJ45连接器俗称水晶头
2. 5类超5类4对屏蔽双绞线
线芯有23号、24号的裸铜导体，以氟化乙烯作为绝缘材料，内有一24AWGTPG漏电线，铝箔屏蔽。传输频率达100MHz，导线色彩组成如图3-2所示。

图3-3 5类超5类4对屏蔽双绞线线芯
3.3.2 5类双绞线的安装
1. 注意事项：
1) 不要在安装前先将线从线轴上放下来。
2) 线缆应该从线轴上拉出来直接放在线槽中。
3) 在施工中，线缆端点应该封上。
4) 不能在线缆上施以足以使线缆表面或在导线上留下永久痕迹的力量。
5) 施工过程中不能对线缆使用热崔风机或气焊枪等加热方法。
6) 在线览端接时应该使双绞线保持离端接模块尽可能近。
7) 线槽拐弯时应该保证足够大的转弯半径。
8) 在穿墙时，在墙面开孔处，应该消除墙面上的棱角，以免损伤线缆外皮，同时在施工中，尽可能保持足够的弯曲半径。
2. 施工参数
l 最小弯曲半径：（8~10）x线缆半径。
l 最大暴露双绞线长度：4~5cm。
l 最大分绞长度：13cm。
l 最大线间距：4cm。
l 线上不得负载重物。
l 如果线缆必须穿越电源线，应该垂直穿越。
l 最大拉力：1x4Pair 100N；2 x4Pair150N；3 x4Pair200N
l 最大拉力不超过400N
3. 与电源线及其他干扰源的分离
1) 布线系统所安装的线缆应该与其他电器的电源分开。
2) 在荧光灯，氩灯或交感设备旁边的线缆，应该距这些设备至少127mm；
3) 配电箱与布线系统配线架距离至少1m；
4) 为了消除电磁场的干扰，线缆与周围电磁场发射源的距离应大于1m。
5) 应该考虑的电磁场包括无线电发射设备（如天线、传输机、发射机），雷达设备和其他工业设备（如电磁感应炉、交频电弧焊机机、绝缘检测仪）。
4.电缆施工
· 配线子系统电缆在地板下的安装，应根据环境条件选用地板下桥架布线法、蜂窝状地板布线法、高架地板布线法、地板下管道布线法等四种安装方式。
· 配线子系统电缆宜穿钢管或沿金属电缆桥架敷设，并应选择最短的路径。
· 干线子系统垂直通道有电缆孔、管道、电缆竖井三种方式可选择；
· 建筑物内暗配线一般可采用塑料管或金属管配线材料。

3.3.3 工作区用户信息跳线

图3-4 RJ45跳线
1. 双绞线与RJ-45头的连接技术。
RJ-45的连接也分为568A与568B两种方式，无论采用哪种方式必须与信息模块采用的方式相同。对于RJ-45插头与双绞线的连接需要了解以下事宜，以568A为例讲解。
a) 首先将双绞线电缆套管，自端头剥去双绞线塑料外皮剥去2~3厘米，露出4对线。
