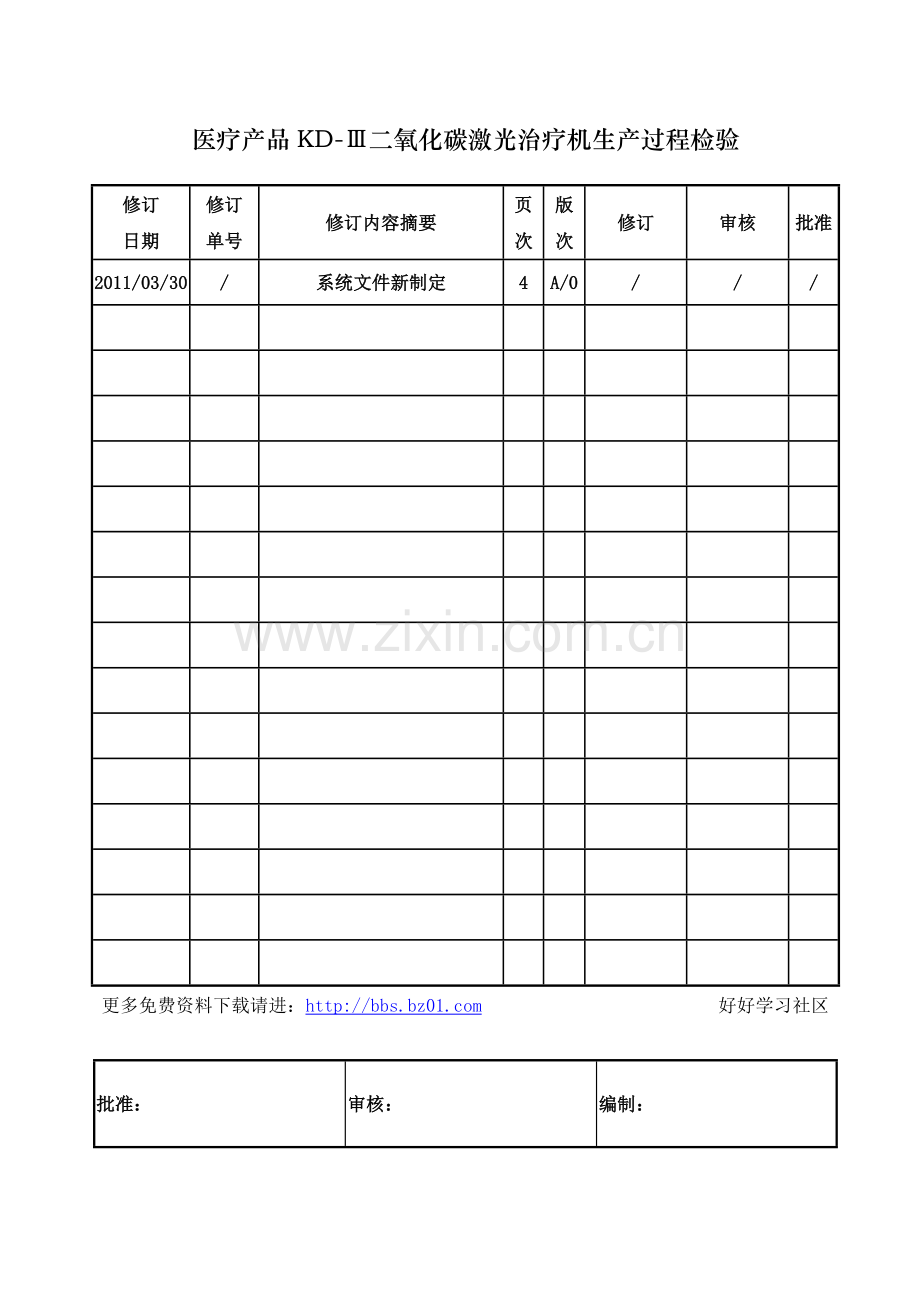

医疗产品KD-Ⅲ二氧化碳激光治疗机生产过程检验

修订
日期
修订
单号
修订内容摘要
页次
版次
修订
审核
批准
2011/03/30
/
系统文件新制定
4
A/0
/
/
/

更多免费资料下载请进： 好好学习社区

批准：
审核：
编制：

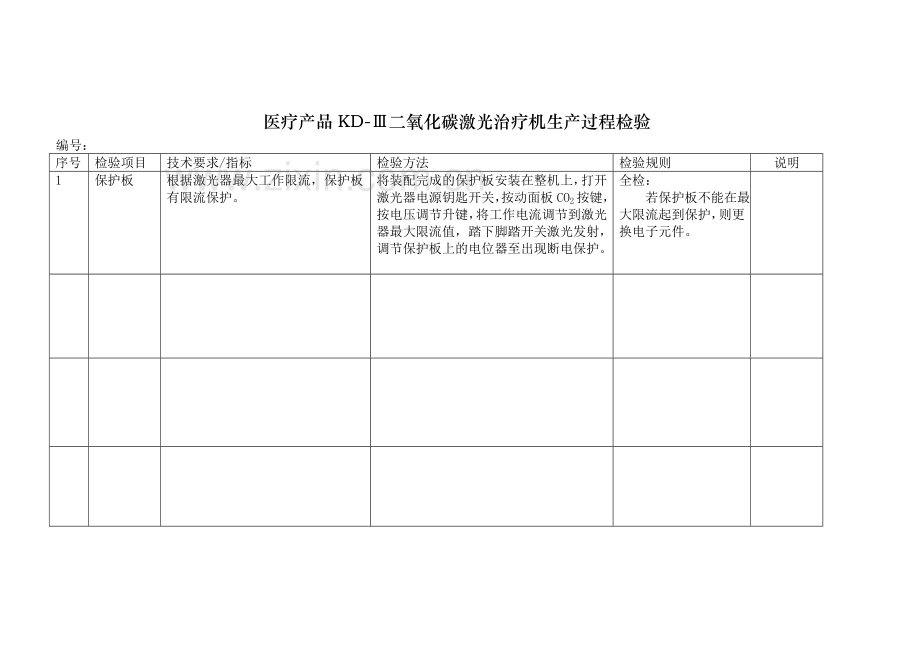

医疗产品KD-Ⅲ二氧化碳激光治疗机生产过程检验
编号：
序号
检验项目
技术要求/指标
检验方法
检验规则
说明
1
保护板
根据激光器最大工作限流，保护板有限流保护。
将装配完成的保护板安装在整机上，打开激光器电源钥匙开关，按动面板CO2按键，按电压调节升键，将工作电流调节到激光器最大限流值，踏下脚踏开关激光发射，调节保护板上的电位器至出现断电保护。

全检：
若保护板不能在最大限流起到保护，则更换电子元件。

2
控制板
1、 打开电源钥匙开关，电源开关灯亮。
2、 按面板上CO2“开”按键，L2灯亮，激光准备灯亮，工作电压表针指向相应电压值。
3、 按电压调节键“升”或“降”，工作电压表针升高或降低。
4、 触发激光发射开关，工作电流表针指向工作电流值，激光发射灯亮，激光有输出。

将装配完成的控制板插装在整机上的22脚插件上，打开激光器电源钥匙开关，L1灯亮。按动控制面板上的CO2“开”按键，L2灯亮，L3（激光准备）灯亮，工作电压表针指向相应电压值。按动电压调节“升”或“降”按键，工作电压表针升高或降低。踏下脚踏开关，工作电流表针指向工作电流值，L4（激光发射）灯亮。松开脚踏开关，工作电流表针回“0”，L4（激光发射）灯灭。按控制面板上的CO2“关”按键，L2灯灭，L3（激光准备）灯灭，工作电压表针回“0”。关闭钥匙开关，L1灯灭。
全检：按要求逐项检验，不合格的由技术人员调试，直至合格。
