RAID级别描述.doc

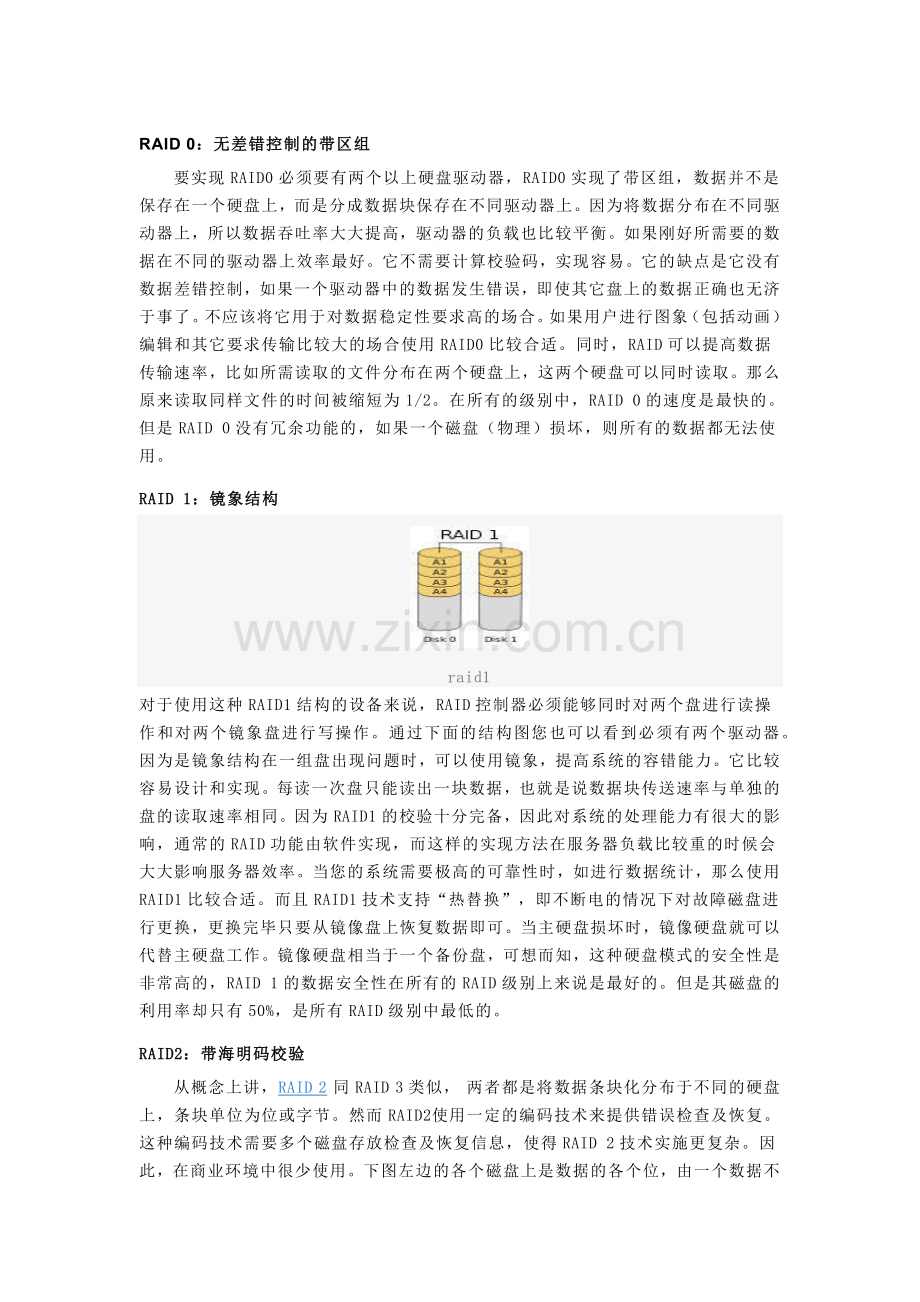

RAID 0：无差错控制的带区组要实现RAID0必须要有两个以上硬盘驱动器，RAID0实现了带区组，数据并不是保存在一个硬盘上，而是分成数据块保存在不同驱动器上。因为将数据分布在不同驱动器上，所以数据吞吐率大大提高，驱动器的负载也比较平衡。如果刚好所需要的数据在不同的驱动器上效率最好。它不需要计算校验码，实现容易。它的缺点是它没有数据差错控制，如果一个驱动器中的数据发生错误，即使其它盘上的数据正确也无济于事了。不应该将它用于对数据稳定性要求高的场合。如果用户进行图象（包括动画）编辑和其它要求传输比较大的场合使用RAID0比较合适。同时，RAID可以提高数据传输速率，比如所需读取的文件分布在两个硬盘上，这两个硬盘可以同时读取。那么原来读取同样文件的时间被缩短为1/2。在所有的级别中，RAID 0的速度是最快的。但是RAID 0没有冗余功能的，如果一个磁盘（物理）损坏，则所有的数据都无法使用。 RAID 1：镜象结构 raid1对于使用这种RAID1结构的设备来说，RAID控制器必须能够同时对两个盘进行读操作和对两个镜象盘进行写操作。通过下面的结构图您也可以看到必须有两个驱动器。因为是镜象结构在一组盘出现问题时，可以使用镜象，提高系统的容错能力。它比较容易设计和实现。每读一次盘只能读出一块数据，也就是说数据块传送速率与单独的盘的读取速率相同。因为RAID1的校验十分完备，因此对系统的处理能力有很大的影响，通常的RAID功能由软件实现，而这样的实现方法在服务器负载比较重的时候会大大影响服务器效率。当您的系统需要极高的可靠性时，如进行数据统计，那么使用RAID1比较合适。而且RAID1技术支持“热替换”，即不断电的情况下对故障磁盘进行更换，更换完毕只要从镜像盘上恢复数据即可。当主硬盘损坏时，镜像硬盘就可以代替主硬盘工作。镜像硬盘相当于一个备份盘，可想而知，这种硬盘模式的安全性是非常高的，RAID 1的数据安全性在所有的RAID级别上来说是最好的。但是其磁盘的利用率却只有50%，是所有RAID级别中最低的。 RAID2：带海明码校验从概念上讲，RAID 2 同RAID 3类似， 两者都是将数据条块化分布于不同的硬盘上， 条块单位为位或字节。然而RAID 2 使用一定的编码技术来提供错误检查及恢复。这种编码技术需要多个磁盘存放检查及恢复信息，使得RAID 2技术实施更复杂。因此，在商业环境中很少使用。下图左边的各个磁盘上是数据的各个位，由一个数据不同的位运算得到的海明校验码可以保存另一组磁盘上，具体情况请见下图。由于海明码的特点，它可以在数据发生错误的情况下将错误校正，以保证输出的正确。它的数据传送速率相当高，如果希望达到比较理想的速度，那最好提高保存校验码ECC码的硬盘，对于控制器的设计来说，它又比RAID3，4或5要简单。没有免费的午餐，这里也一样，要利用海明码，必须要付出数据冗余的代价。输出数据的速率与驱动器组中速度最慢的相等。 RAID3：带奇偶校验码的并行传送 raid3这种校验码与RAID2不同，只能查错不能纠错。它访问数据时一次处理一个带区，这样可以提高读取和写入速度,它像RAID 0一样以并行的方式来存放数据，但速度没有RAID 0快。校验码在写入数据时产生并保存在另一个磁盘上。需要实现时用户必须要有三个以上的驱动器，写入速率与读出速率都很高，因为校验位比较少，因此计算时间相对而言比较少。用软件实现RAID控制将是十分困难的，控制器的实现也不是很容易。它主要用于图形（包括动画）等要求吞吐率比较高的场合。不同于RAID 2，RAID 3使用单块磁盘存放奇偶校验信息。如果一块磁盘失效，奇偶盘及其他数据盘可以重新产生数据。 如果奇偶盘失效，则不影响数据使用。RAID 3对于大量的连续数据可提供很好的传输率，但对于随机数据，奇偶盘会成为写操作的瓶颈。 利用单独的校验盘来保护数据虽然没有镜像的安全性高，但是硬盘利用率得到了很大的提高，为n-1。 RAID4：带奇偶校验码的独立磁盘结构 raid4RAID4和RAID3很象，不同的是，它对数据的访问是按数据块进行的，也就是按磁盘进行的，每次是一个盘。在图上可以这么看，RAID3是一次一横条，而RAID4一次一竖条。它的特点的RAID3也挺象，不过在失败恢复时，它的难度可要比RAID3大得多了，控制器的设计难度也要大许多，而且访问数据的效率不怎么好。 RAID5：分布式奇偶校验的独立磁盘结构 RAID5清晰图片从它的示意图上可以看到，它的奇偶校验码存在于所有磁盘上，其中的p0代表第0带区的奇偶校验值，其它的意思也相同。RAID5的读出效率很高，写入效率一般，块式的集体访问效率不错。因为奇偶校验码在不同的磁盘上，所以提高了可靠性，允许单个磁盘出错。RAID 5也是以数据的校验位来保证数据的安全，但它不是以单独硬盘来存放数据的校验位，而是将数据段的校验位交互存放于各个硬盘上。这样，任何一个硬盘损坏，都可以根据其它硬盘上的校验位来重建损坏的数据。硬盘的利用率为n-1。 但是它对数据传输的并行性解决不好，而且控制器的设计也相当困难。RAID 3 与RAID 5相比，重要的区别在于RAID 3每进行一次数据传输，需涉及到所有的阵列盘。而对于RAID 5来说，大部分数据传输只对一块磁盘操作，可进行并行操作。在RAID 5中有“写损失”，即每一次写操作，将产生四个实际的读/写操作，其中两次读旧的数据及奇偶信息，两次写新的数据及奇偶信息。 RAID-5的话，优点是提供了冗余性（支持一块盘掉线后仍然正常运行），磁盘空间利用率较高（N-1/N），读写速度较快（N-1倍）。RAID5最大的好处是在一块盘掉线的情况下，RAID照常工作，相对于RAID0必须每一块盘都正常才可以正常工作的状况容错性能好多了。因此RAID5是RAID级别中最常见的一个类型。RAID5校验位即P位是通过其它条带数据做异或(xor)求得的。计算公式为P=D0xorD1xorD2xorDn，其中p代表校验块，Dn代表相应的数据块，xor是数学运算符号异或。 RAID5校验位算法详解 P=D1 xor D2 xor D3 xor Dn （D1,D2,D3 Dn为数据块，P为校验，xor为异或运算） XOR(Exclusive OR)的校验原理如下表： A值B值Xor结果000101011110这里的A与B值就代表了两个位，从中可以发现，A与B一样时，XOR(非或又称非异或)结果为0，A与B不一样时，XOR结果就是1，如果知道XOR结果，A和B中的任何两个数值，就可以反推出剩下的一个数值。比如A为1，XOR结果为1，那么B肯定为0，如果XOR结果为0，那么B肯定为1。这就是XOR编码与校验的基本原理。 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
