初二上册科学第四章电路探秘练习题.doc

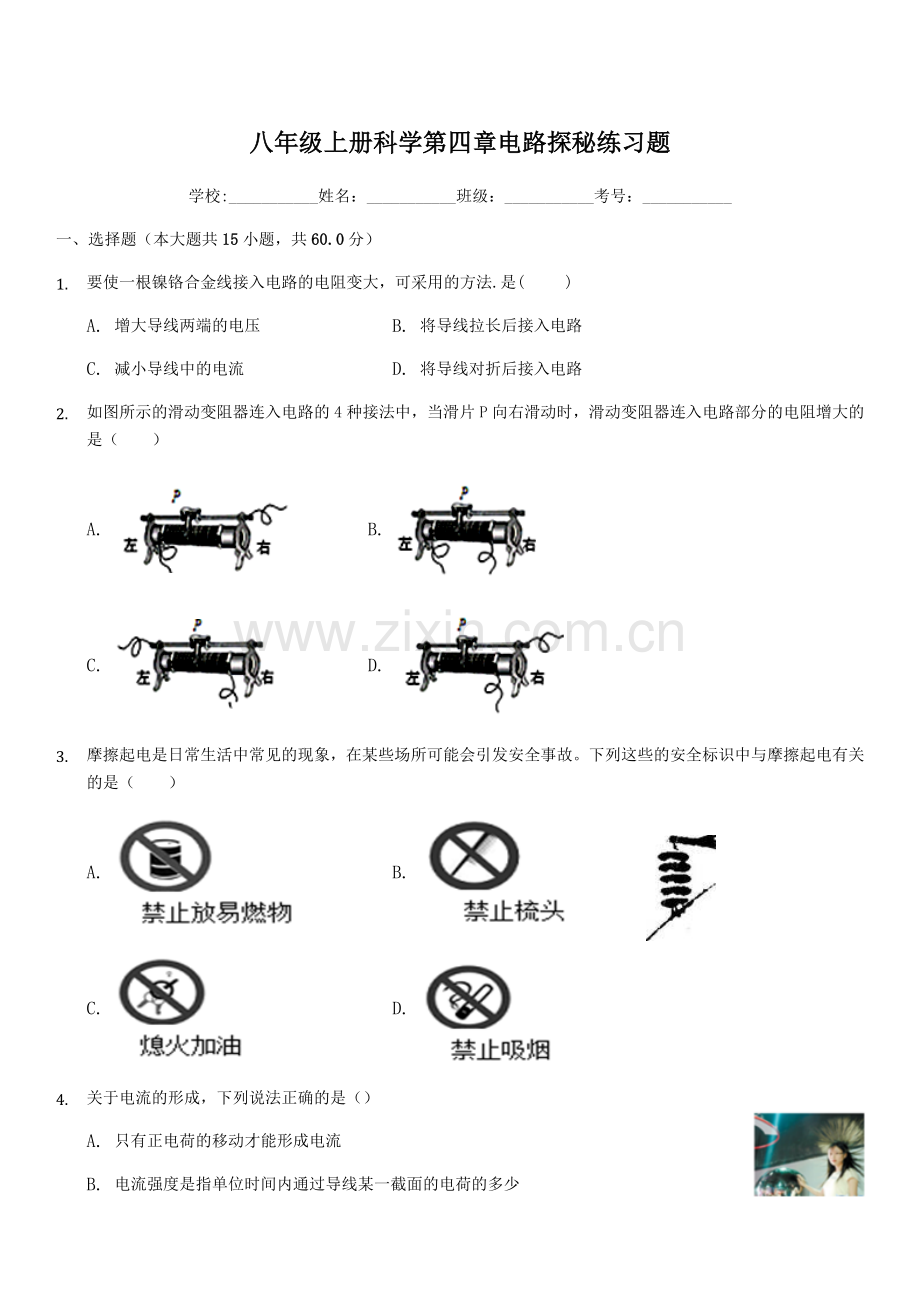

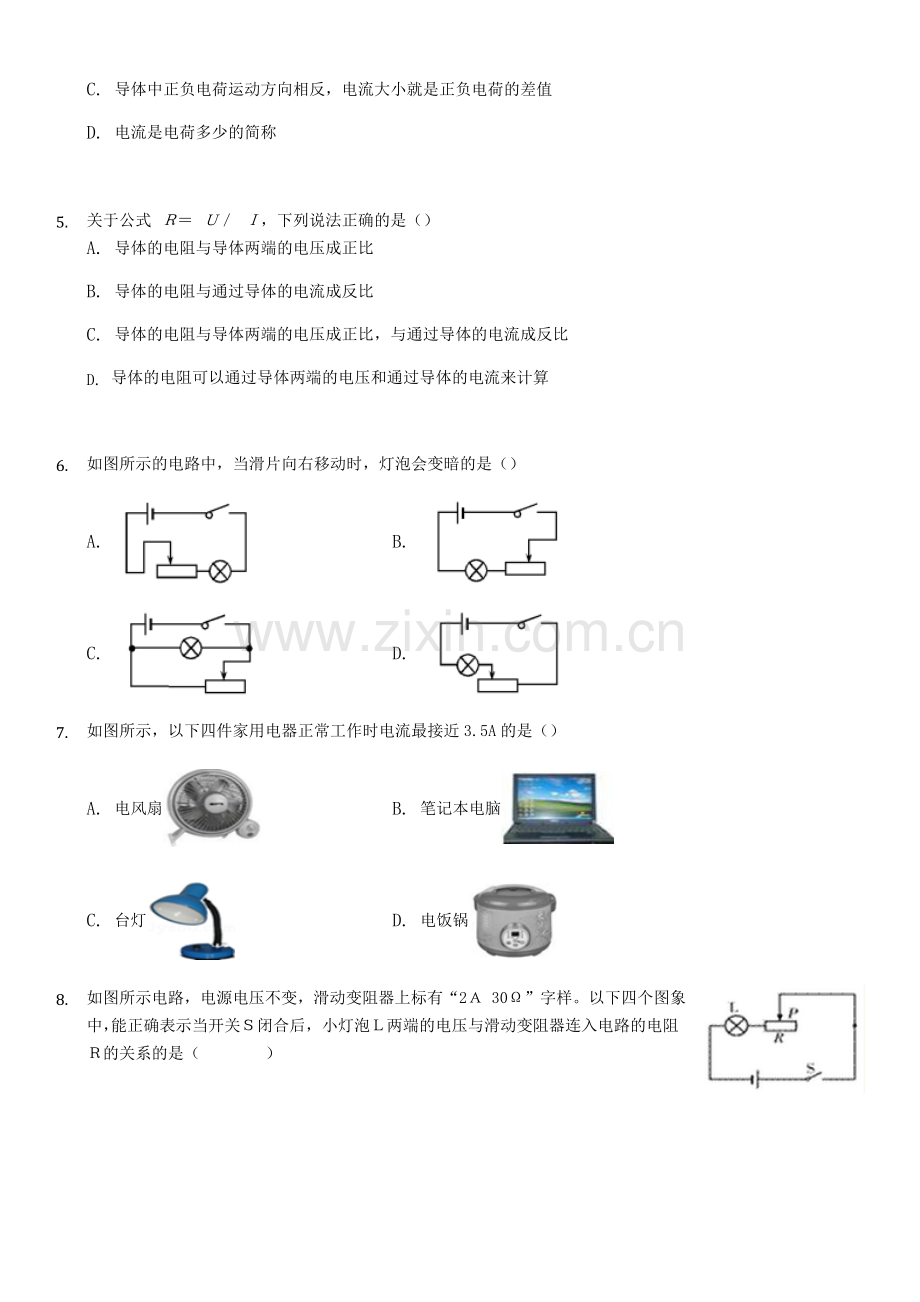

八年级上册科学第四章电路探秘练习题学校:_姓名：_班级：_考号：_一、选择题（本大题共15小题，共60.0分）1. 要使一根镍铬合金线接入电路的电阻变大，可采用的方法.是( )A. 增大导线两端的电压B. 将导线拉长后接入电路C. 减小导线中的电流D. 将导线对折后接入电路2. 如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A. B. C. D. 3. 摩擦起电是日常生活中常见的现象，在某些场所可能会引发安全事故。下列这些的安全标识中与摩擦起电有关的是（）A. B. C. D. 4. 关于电流的形成，下列说法正确的是（）A. 只有正电荷的移动才能形成电流B. 电流强度是指单位时间内通过导线某一截面的电荷的多少C. 导体中正负电荷运动方向相反，电流大小就是正负电荷的差值D. 电流是电荷多少的简称5. 关于公式 ，下列说法正确的是（）A. 导体的电阻与导体两端的电压成正比B. 导体的电阻与通过导体的电流成反比C. 导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D. 导体的电阻可以通过导体两端的电压和通过导体的电流来计算6. 如图所示的电路中，当滑片向右移动时，灯泡会变暗的是（）A. B. C. D. 7. 如图所示，以下四件家用电器正常工作时电流最接近3.5A的是（）A. 电风扇B. 笔记本电脑C. 台灯D. 电饭锅8. 如图所示电路，电源电压不变，滑动变阻器上标有“2 30”字样。以下四个图象中，能正确表示当开关闭合后，小灯泡两端的电压与滑动变阻器连入电路的电阻的关系的是（ ） A. B. C. D. 9. 如图甲所示电路，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为 A. 6伏 1.5伏B. 7.5伏 1.5伏C. 1.5伏 7.5伏D. 1.5伏 6伏10、电位器是电器设备中常用的电路元件，实物与结构示意图如图所示，在音响设备中电位器必须与扬声器_（填“串”或“并”）联。已知流过扬声器线圈中的电流越大，音量越强，若要实现沿顺时针方向旋转调节旋纽时，提高音量，必须将_（填相应的字母）两个接线柱接入电路。11、连接在电路中的滑动变阻器，能够起很多作用。 （1）若利用图甲研究欧姆定律，则在该实验中：“探究导体中的电流与导体两端的电压的关系”时，滑动变阻器的作用是改变导体两端的电压；“探究导体中的电流与导体的电阻的关系”时，滑动变阻器的作用是。（2）若图乙是伏安法“测小灯泡电阻”的实验，则在该实验中，滑动变阻器的作用是为了进行，从而可以发现电压的大小对小灯泡灯丝电阻有影响；（3）不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是。12、科学是一门来源于生活的学科，仔细观察，生活处处皆科学，有一天，天气干燥小明发现妈妈用塑料木梳梳头发，头发随梳子飘起来，而且头发越梳越蓬松。他仔细思考后发现，这和我们刚刚所学的知识有关，那么具体是什么那？（请用文字解释） 13、如图所示，是小柯设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表示数_，电压表示数_。 14、 学习小组在“探究一定电压下，电流与电阻关系”的实验中，选用的实验器材为：电源电压恒为4.5V，三个定值电阻（10、15、20），两只滑动变阻器（分别为“202A”、“501A”）等。 （1） 如图甲是某同学设计的实验电路图，请你用笔画线将图乙的实物图连接完整。（2）某同学实验时，先在ab间接入10的定值电阻，闭合开关，移动变阻器滑片P，使电压表的示数为1.5V，并记下相应的电流值是_A；再改接l5的定值电阻，此时图乙中滑片P应向_（选填“C”或“D”）端移动，该同学移动变阻器滑片P的目的是_。15、在学习欧姆定律之后，老师请同学们设计一个测未知电阻 Rx的电路。小明同学因缺少某一实验器材设计了如图甲所示的电路， R0为已知阻值的电阻。 （1）小明缺少的这一实验器材是 。（2）另一同学设计了一种不同的测量电路，如图乙所示。请你将图丙中的器材按图乙电路连接完整，要求滑动变阻器的滑片P处于最 端。（3）比较两个电路图，请你说一说图乙电路的优点 。四、分析计算题（本大题共6小题，共55分）10. 如图所示电路中，当开关 S闭合时，滑动变阻器移到最右端时，电流表示数为0.2A，当滑动变阻器移动到中间时，电流表示数为0.3A求： （1） 电源电压；（2）R的阻值11. 如图所示，R1=10，R2=20，R3=30，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3A,求： 电源电压多大？当S1和S2都断开时，电流表的读数多大？当S1和S2都闭合时，电流表的读数多大？12. 图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片P固定在一起(P与R1间的摩擦不计)。电压表量程为03V，a、b是一根长为6cm的均匀电阻丝，阻值R1=30，电源电压U=6V。 （1）要保证电压表能正常工作，电路中RO至少应为 。 （2）当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为_ V。 （3）已知该弹簧伸长的长度L与所受拉力F间的关系如图乙所示，若R0=45，通过计算说明,开关S闭合后，当电压表指针指在0.8V处，作用在拉环上水平向右的拉力为多大?此拉力器的量程为多少？13. 如图所示电路中，R1=30，S断开时，电流表的读数是02A，S闭合后电流表的读数是05A。 求：（1）电源电压（2）R2的阻值14. 某公司新研发了一种压敏电阻，用来制作压力传感器其采用如图所示方式对新产品进行内部测试已知电源电压U=24V，电流表量程为00.6A。闭合开关S，不断改变样品的质量，发现压力传感器的电阻R随压力F变化的关系如表所示。（g取10N/kg）求： 压力F/N050100150200250300压敏电阻R/50383124201715（1） 当压力传感器上没有放置样品时，电流表示数为0.4A，则定值电阻R1阻值为多大？ （2）当压力传感器上样品的质量为20kg时，电路中电流表的示数为多少？ （3）请指出电路中设计的不足之处，并提出改进意见。15. 如图1的电路中，电源电压恒为12V，滑动变阻器铭牌上标有“100 0.5A”的字样，图2为R1的IU图像，求： R1的阻值？当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值为多少？为了不损坏滑动变阻器，接入电路的电阻取值范围为多少？八年级上册科学第四章电路探秘练习题【答案】1. B2. A3. B4. B5. A6. D7. B8. B9. D10. D11. A12. A13. C14. D15. D16. 并联 灯L1不亮17. 正电带负电或不带电18. （1）0.24 （2）变大19. 并联 开关20. 滑动变阻器；越小21. 串 A、B22. （1）20 （2）不变23. （1） （2）0.2（3）2024. （1）保持导体两端电压不变 （2）多次测量（3）保护电路25. 摩擦起电，同种电荷相互排斥26. （1）变小 （2）温度 变大27. （1）小 （2）大28. （1）如图所示： ；（2）0.15；D；保持ab间定值电阻两端的电压不变。29. （1）电压表 （2） 右（3）有滑动变阻器，可以多次测量，取平均值，减小实验误差30. （1）并联 （2）开关（3）开路31. 解：（1）由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流； 由可得，R1两端的电压：U1=IR1=0.2A10=2V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U1+U2=2V+4V=6V；（2）R2的阻值：；答：（1）电源电压为6V；（2）R2的阻值为20。32. 解：（1）开关S1闭合，S2断开时R2接入电路：U=I2R2=0.3A20=6V； （2）当S1和S2都断开时，R1与R2串联接入电路：；（3）当S1和S2都闭合时，R2与R3并联接入电路；电流表示数为R2的支路电流，电流表的读数为。答：（1）电源电压6V；（2）当S1和S2都断开时，电流表的读数0.2A；（3）当S1和S2都闭合时，电流表的读数是0.3A。33. （1）30 （2）0 （3）解：当R0=45时，电路中的电流为aP间的电阻为：aP间长度：由，得Lap=2cm；由图乙可得出此时拉力F=200N；串联电路分电压，当aP间的长度为2cm时，拉力为200N，则当aP间的长度为6cm时，拉力为600N，所以拉力器的量程为0-600N。答：当电压表指针指在0.8V处，作用在拉环上水平向右的拉力为200N，此拉力器的量程为0600N。34. 解：（1）断开时，电路为R1的简单电路，电流表测电路中的电流， 由可得，电源的电压： U=I1R1=0.2A30=6V； （2）S闭合后，两电阻并联，电流表测干路电流， 因并联电路中各支路独立工作、互不影响， 所以，S闭合前后通过R1的电流不变， 因并联电路中干路电流等于各支路电流之和， 所以，通过R2的电流： I2=I-I1=0.5A-0.2A=0.3A， 因并联电路中各支路两端的电压相等， 则； 答：（1）电源电压为6V； （2）R2的阻值为20。35. 解：（ 1）由图知，压力传感电阻R与R1串联，电流表测电路中电流，由表格知，当F=0N时，压力传感器的电阻R=50， 电路中的总电阻为， 所以定值电阻R1=R总-R=60-50=10； （2）已知样品的质量20kg， 样品对压力传感器的压力F=G=mg=20kg10N/kg=200N， 由表格数据可知，此时压敏电阻R=20， 由串联电路特点和欧姆定律可得，电路中的电流： ； （3）由题知电流表量程0-0.6A，电路中最小电阻， 所以压敏电阻连入电路阻值最小值：R最小=R总最小-R1=40-10=30， 由表格数据知，压敏电阻随压力增大而减小，所以压力达到一定程度时，电流就会超过电流表量程，所以不足之处：电流表量程太小，可能会烧毁电流表； 改进意见：换一个大量程电流表。 答：（1）当压力传感器上没有放置样品时，电流表示数为0.4A，则定值电阻R1阻值为10； （2）当压力传感器上样品的质量为20kg时，电路中电流表的示数为0.8A； （3）不足之处：电流表量程太小，可能会烧毁电流表；改进意见：换一个大量程电流表。36. 解：（1）由图2可知，当U1=6V时，I1=0.3A， 由可知，R1的阻值：；（2）当电路中电流为0.2A时，由可知，电路中的总电阻：，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻：R2=R-R1=60-20=40；（3）由滑动变阻器的铭牌可知，电路中允许通过的最大电流Imax=0.5A，此时滑动变阻器接入电路中的电阻最小，由可知，电路中的最小总电阻：，滑动变阻器接入电路中的最小阻值：R2min=R-R1=24-20=4；当滑动变阻器阻值越大时，电路中的电流越小，不会损坏滑动变阻器，所以滑动变阻器接入电路的电阻取值范围为4100。答：（1）R1的阻值是20；（2）当电路中的电流为0.2A时，滑动变阻器R2接入电路的阻值是40；（3）为了不损坏滑动器，R2接入电路的阻值应不小于4。【解析】1. 【分析】 本题考查了学生对影响电阻大小的因素的了解与掌握，理解导体的电阻是导体的阻碍电流的性质是本题的关键。影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越长、横截面积越小电阻越大。【解答】 AC.导体的电阻是导体阻碍电流的性质，与导体两端的电压和通过的电流无关；故AC错误； B.将这根导线拉长，长度变长、横截面积变小，电阻变大，可以使连入电路的导线电阻变大，故B正确； D.将导线对折后接入电路，长度变小、横截面积变大，导体的电阻变小，故D错误。 故选B。2. 略3. 略4. 【分析】 电流等于单位时间内通过横截面电荷量的大小，方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反。解决本题的关键知道电流强度的定义式，知道电流强度等于单位时间内通过截面的电荷量。【解答】A.电流的定向移动形成电流，规定正电荷定向移动的方向为电流方向，与负电荷定向移动的方向相反，故A错误；BCD.电流是电流强度的简称，电流强度的定义式为，即电流强度是指单位时间内通过导线某一截面的电荷的多少，而不是导体中正负电荷的差值，故B正确，CD错误。故选B。5. 【分析】 本题考查的是电荷的相互作用。掌握电荷的相互作用是解题的关键。【解答】在自然界中只有两种电荷，即正电荷和负电荷，且电荷间存在着相互作用规律，即同种电荷相互排斥，异种电荷相互吸引，当人在触摸静电球时，人身体就会带上电荷，即人的头发上会带上同种电荷，由于同种电荷相互排斥，故此时人的头发会飘起来，可见A符合题意。故选A。6. 略7. 略8. 【分析】 本题考查电路知识的应用。电路的连接方式分为串联和并联。从题中可知，白天光控开关断开，灯不亮；晚上光控开关闭合，有声音时，声控开关闭合，灯亮，没有声音时，声控开关断开，灯不亮。【解答】从分析可知，光控开关和声控开关必须都闭合时，灯泡才亮，有一个不闭合，灯就不亮。故这两个开关串联控制灯泡。A.同时闭合，灯不亮，不符合题意；B.同时闭合，灯才亮，符合题意；C.只要一个开关闭合，灯就亮，不符合题意；D.同时闭合，灯不亮，不符合题意；故选B。9. 【分析】 本题考查的是家用电器的电流，难度不大，解答本题的关键是熟悉常见的家用电器的电流大小。根据常见的家用电器的电流大小进行分析。【解答】A.电风扇的电流接近0.1-0.3A，故A不符合题意；B.笔记本电脑的电流约是0.4A，故B不符合题意；C.台灯的功率一般是40W，电流大约是0.18A，故C不符合题意；D.电饭锅的功率约是3.1-4.0A，故D符合题意。故选D。10. 【分析】 欧姆定律是电学中的基本定律和核心内容，是贯穿整个电学的主线，下面我们从以下几个方面进行深入分析通过导体的电流与导体两端的电压成正比，与导体的电阻成反比【解答】此电路为串联电路，通过小灯泡的电流和通过滑动变阻器的电流相等，根据欧姆定律，电流和电阻成反比，所以可排除A、B选项，当滑动变阻器的阻值最大为30时，电路中的电流最小，但不可能为0所以可排除C选项，所以D选项正确故选D11. 如图甲所示电路，当闭合开关后，两只电压表的指针偏转均如图乙所示，计算电阻R1和R2两端的电压。 由图a可知，电阻R1与R2串联，电压表V2测两电阻串联电压，即电源电压，电压表V1测电阻R2两端电压，根据串联电路特点确定电压表量程与分度值，读出电压表示数，然后由串联电路特点求出两电阻两端的电压。解：（1）由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，则电压表V2量程是015V，分度值是0.5V，电压表示数UV1=7.5V；电压表V1量程是03V，分度值是0.1V，电压表示数UV2=1.5V； （2）电阻R2的电压U2=UV1=1.5V，电阻R1的电压U1=UV2-U2=7.5V-1.5V=6V； 故选A。本题考查了求出电阻两端的电压，分析清楚电路结构、掌握电压表的读数方法是正确解题的关键，本题的难点是确定两个电压表的量程。12. 略13. 略14. 【分析】 明确电路的连接特点和电压表、电流表的测量对象，再结合滑动变阻器的滑动，运用欧姆定律进行分析，可做出解答。正确判断出这是一个串联电路，并明确电流表和电压表的测量范围，再根据欧姆定律进行判断，是解答此题的关键。【解答】读图可知，两电阻串联，电压表测量定值电阻R1两端的电压，电流表测串联电路的电流。闭合开关S，当滑动变阻器的滑片P向右移动时，变阻器接入电路的电阻变大，电路的总电阻变大，所以电路电流变小，电流表示数变小；由U=IR得，电流变小，电阻R1不变，所以电阻R1两端的电压变小，电压表示数变小。故选D。15. 【分析】 当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；该电路为串联电路，电压表测量L1两端的电压，根据用电器工作情况以及电压表示数确定电路的具体故障。注意当电路发生断路时，用电器不工作，且电路中电流为零；当电路发生短路时，用电器可能工作，并且电路中有电流；用电压表判断故障，并且电路为断路时，若电压表有读数（电源除外），则为断路之处。【解答】由电路图知，两灯泡串联，电压表与L1并联，测量L1两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L2被短路。故选D。16. 【分析】 本题考查了判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结构即可正确解题。（ 1）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响； （2）并联电路中有多条电流路径，各支路上的元件互不影响；在并联电路中，干路开关控制所有用电器，支路开关只控制本支路用电器。【解答】根据实物图可知，闭合开关 S后，电流从电源正极开始分支，分别经过两个灯泡回到电源负极，因此两灯泡并联连接； 断开开关S后，L1支路处于断开状态，电路为L2的基本电路，即灯泡L2亮，L1不亮。 故答案为：并联 灯L1不亮。17. 【分析】 带电体吸引不带电体，排斥带同种电荷，吸引可能带异种电荷，其中之一带电，注意带电体具有吸引轻小物体的性质的情况。（1）同种电荷相互排斥，异种电荷相互吸引；（2）排斥的带有同种电荷，吸引的可能带有异种电荷，也可能带电体吸引不带电体。【解答】甲、乙相互排斥，说明甲、乙一定带同种电荷，甲带正电，则乙一定也带正电；丙、乙相互吸引，说明丙带负电或不带电。故答案为：带正电 带负电或不带电。18. 【分析】 由电路图可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；根据滑片的移动确定接入电路电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知电压表示数的变化。【解答】（1）从右图可以读出此时电流表的读数是0.24安。（2）由电路图可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当滑动变阻器的滑片向右移动时，接入电路的电阻变大，电路的总电阻变大。根据U=IR可知，定值电阻两端的电压变小，根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电压表的示数变大。19. 【分析】 串并联电路的特点：串联电路，电流只有一条通路，开关控制整个电路；并联电路电流有多条通路，各支路互不影响。本题主要考查了串并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作。【解答】汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但转向灯可以单独工作，所以它们是并联的；司机拨动的这根横杆，转向灯才会工作，所以这根杆子起到了开关的作用。故填：并联；开关。20. 本题的解题关键是知道滑动变阻器的使用原理，知道电阻的大小在材料和横截面积相同的条件下与导体的长度成正比。 实验中，金属夹可起到开关的作用，而铅笔芯、金属夹等组成的装置相当于滑动变阻器，向左移动金属夹，小灯泡的亮度将变亮，说明电路电流变大，所以接入的电阻越小。21. 【分析】 滑动变阻器的原理是靠改变连入电路中电阻线的长度。当电路中电阻改变时，滑动变阻器应与被控制元件串联，根据欧姆定律可判断电路中电流的变化。本题主要考查滑动变阻器在实际生活中的应用的了解和掌握，关键是掌握滑动变阻器的原理和使用方法，是一道基础题。【解答】收音机上用以调节音量的一种电位器，实质就是一个滑动变阻器，转动旋钮改变了接入电路的电阻，从而改变了电路中是电流，达到调节收音机音量的目的，所以电位器应与扬声器串联；顺时针方向旋转调节旋纽时，提高音量，即使扬声器电流变大，电阻变小，由图应A和B接入电路。故填：串；A、B。22. 【分析】 此题主要考查学生对于动态电路的理解和掌握，看清分度值和量程读数，利用欧姆定律公式解题，根据电功率公式分析是关键。（1）看清电压表的量程和分度值，读出示数，利用求出电阻；（2）由于串联，滑动变阻器的阻值全部接入电路，无论滑片如何移动，电路中的电阻不变，电路中的电流不变，小灯泡两端的电压不变，其功率不变，故亮度不变。【解答】（1）电压表量程为015V，分度值为0.5V，此时示数为7V，由电路图可知电压表测量滑动变阻器两端电压，则滑动变阻器的电阻为；（2）由电路图分析可知，滑动变阻器的阻值全部接入电路中，无论如何移动滑片，电路中的电阻不变，电流不变，小灯泡两端的电压不变，由P=UI可知灯的电功率不变，故其亮度不变。故答案为：（1）20；（2）不变。23. 【分析】 本题考查了电流方向的判断、电流表的读数方法、欧姆定律的简单应用，关键是根据图象读出电流和电压的对应值。（ 1）电路外部电流的方向是从电源的正极流向负极（2）根据电流表的量程和分度值读出示数；（ 3）由U-I图象找出图线所对应的电压与电流值，根据欧姆定律求出电阻R的阻值。【解答】（1）导线中的电流方向是从电源的正极流向电源的负极，所以，闭合开关S后，导线AB中的电流方向如图所示：；（2）由图乙可知，电流表的量程为00.6A，分度值为0.02A，示数为0.2A；（3）由U-I图象知，当U=4V时，通过R的电流I=0.2A，由可得，电阻R的阻值：。故答案为：（1）；（2）0.2；（3）20。24. 【分析】本题考查了滑动变阻器在不同实验中的作用，关键是能否知道相关实验的目的和探究方法是解决本题的关键。在解题时应尽量回忆与每一个实验相关的内容，然后再进行区分比较，找出滑动变阻器在此各个实验中的作用就是改变电路中的电流，调节部分电路两端的电压。【解答】（1）图甲是研究欧姆定律的实验，在该实验中：探究导体中的电流与导体两端的电压的关系时，滑动变阻器的作用是改变电路中的电流和电阻两端的电压；探究导体中的电流与导体的电阻的关系时，滑动变阻器的作用是保持电阻两端的电压不变；（2）图乙是伏安法测小灯泡电阻的实验电路图，在该实验中滑动变阻器的作用是为了多次测量，从而发现电压的大小对小灯泡灯丝电阻的影响；图乙也是伏安法测小灯泡额定电功率的实验电路图，在该实验中滑动变阻器的作用是为了使小灯泡两端的电压达到额定电压，同时也有保护电路的作用，从而使小灯泡正常发光；（3）通过上面分析不难看出，不论甲、乙两个电路研究目的是什么，滑动变阻器对两个电路起的共同作用是保护电路。故答案为：（1）保持导体两端电压不变；（2）多次测量；（3）保护电路。25. 【分析】 用摩擦的方法使物体带电，叫做摩擦起电。电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引。此题不仅考查了摩擦起电现象，并且考查了电荷间的相互作用规律，利用所学知识来解释日常生活中的现象。 【解答】 在干燥的天气里，用塑料梳子梳干燥的头发时，头发与梳子摩擦而起电；由于头发带有同种电荷，同种电荷相互排斥，所以越梳越蓬松。 故填：摩擦起电，同种电荷相互排斥。26. 【分析】 电阻是导体本身的属性，导体的电阻大小与导体的长度、横截面积、材料和温度有关，与电流以及电压的大小无关。导体的电阻跟导体的材料、长度、横截面积、温度有关；在一般情况下，金属导体的温度越高，其阻值越大，其温度越低，其阻值越小。【解答】（1）金属导体的电阻随温度的升高而增大用酒精灯对灯丝进行加热，灯丝的温度升高，电阻变大，据公式可知，在电压一定时，电路中的电流会变小，灯泡变暗，（2）实验结论：金属导体的电阻与温度有关，温度升高，电阻变大故答案为：（1）变小；（2）温度；变大。27. 【分析】 由电路图可知，电阻R1与滑动变阻器R2串联，电压表测量滑动变阻器两端的电压，电流表测电路电流，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，根据串联电路特点判断电压表示数如何变化，根据欧姆定律判断示数如何变化。【解答】（1）由电路图可知，压力F增大时，滑动变阻器接入电路的电阻变大，滑动变阻器的分压变大，电压表示数变大；（2）滑动变阻器接入电路阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数变小；故答案为（1）小；（ 2）大 。28. 使用电流表的注意事项：电流表串联在电路中，电流从电流表的正接线柱流进，负接线柱流出，不能超电流表的量程，不能让电流表的正负接线柱直接接到电源的两极上。 （1）电路中的最大电流：，则电流表的量程为00.6A，故将电流表“0.6A”的接线柱与开关的右接线柱相连，“-”接线柱与电阻丝的b接线柱相连，如图所示：（2）电压表的示数为1.5V，此时的电流：将10的电阻换成了15的电阻时，串联电路的总电阻变大，根据欧姆定律可知电路中电流变小，滑动变阻器分得的电压变小，电阻分得的电压变大；要探究电流和电阻之间关系，必须保持电阻两端的电压不变，即与电阻并联的电压表示数不变，所以应调节滑片向D移动，增大滑动变阻器接入电路的电阻，使电压表的示数达到1.5V。因此该同学移动变阻器滑片P的目的保持定值电阻两端电压为1.5V不变。故答案为：（1）如上图所示；（2）0.15；D；保持ab间定值电阻两端的电压不变。本题考查探究电流大小与电阻关系实验。注意用控制变量法，难度中等。29. 【分析】 本题主要考查对伏安法测电阻的理解与应用，难度适中，掌握伏安法测电阻的要点和欧姆定律的应用，即可快速准确解答此类型题目。【解答】（1）根据欧姆定律，测未知电阻Rx的阻值，需要用电压表测出Rx两端的电压，用电流表测出通过Rx的电流，即可求出Rx的阻值，由图甲可知，小明缺少的这一实验器材是电压表；（2）根据题意可知，把各元件组成一个串联电路，电压表并联在Rx两端，如图所示：，为了保护电路，应把滑动变阻器的阻值调到最大，由图可知，应该把滑动变阻器的滑片P处于最右端；（3）在“伏安法”测电阻时，滑动变阻器的作用是通过改变滑动变阻器接入电路的电阻的大小，从而改变电路中的各种物理量(包括电流和电压)，来达到多次测量取“平均值”的效果，而多次测量取“平均值”是为了减小测量误差，让实验结果更准确，故答案为：有滑动变阻器，可以多次测量，取平均值，减小实验误差。30. 【分析】 本题考查的是电路的串联与并联、电器元件名称的知识，解答本题的关键是熟悉串联电路与并联电路的特点、电器元件的名称、电路的状态。（1）两台自动扶梯，互不影响工作，从这方面进行分析解答；（2）感应器自动感应重量，从而控制扶梯的运行，与开关的功能一样；（3）停运时电路中没有电流，说明电路为开路。【解答】（1）两台自动扶梯，互不影响工作，说明两台扶梯之间电路是并联的，相互独立，所以本题答案为：并联；（2）自动扶梯的感应器，若无人时，扶梯停止运行，有人后再次开启，说明感应器相当于开关，所以本题答案为：开关；（3）电梯局部负载过大时，自动停运，此时电路中没有电流，此时，电路状态为开路，所以本题答案为：开路。31. 【分析】 由电路图可知， R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。 （1）根据欧姆定律求出R1两端的电压，利用串联电路的电压特点求出电源电压； （2）根据欧姆定律求出R2的阻值。 本题考查了串联电路的特点和欧姆定律的应用，解题时要注意方法的灵活性。 【解答】 （ 1）由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流； 由可得，R1两端的电压： U1=IR1=0.2A10=2V， 因串联电路中总电压等于各分电压之和， 所以，电源的电压： U=U1+U2=2V+4V=6V； （2）R2的阻值： ； 答：（1）电源电压为6V； （2）R2的阻值为20。 32. 【分析】 （1）首先分析开关S1闭合，S2断开时电路的连接情况为R2一个电阻单独接入电路，可以用U=IR计算电源电压；（2）然后分析当S1和S2都断开时电路连接情况为R1与R2的串联电路，A的示数可用电源电压除以串联总电阻求得；（3）最后分析当S1和S2都闭合时为R2与R3的并联电路，A为R2的支路电流，电源电压除以R2就可求得。电路中开关的断开与闭合就可以改变电路的不同连接，要分析电路的连接要擅于画等效电路。【解答】（1）开关S1闭合，S2断开时R2接入电路：U=I2R2=0.3A20=6V；（2）当S1和S2都断开时，R1与R2串联接入电路：；（3）当S1和S2都闭合时，R2与R3并联接入电路；电流表示数为R2的支路电流，电流表的读数为。答：（1）电源电压6V；（2）当S1和S2都断开时，电流表的读数0.2A；（3）当S1和S2都闭合时，电流表的读数是0.3A。33. 【分析】 （1）根据串联电路特点与欧姆定律求出电阻阻值；（2）根据电路图分析答题；（3）由串联电路特点与欧姆定律求出与电压表并联的电阻阻值，然后求出弹簧的伸长量，再求出拉力大小；最后由图象求出拉力器的量程。本题考查了求电阻、电压、拉力与拉力器量程问题，分析清楚电路结构、应用串联电路特点与欧姆定律即可正确解题，解题时要注意分析图乙所示图象。【解答】（1）电压表示数为3V时，电路电流：，此时电阻R0的阻值：；故填：30；（2）由图示可知，滑片在a端时，与电压表并联的电阻为0 或电压表被短路，故电压表的示数为零；故填： 0；（3）当R0=45时，电路中的电流为aP间的电阻为：变阻器是利用了改变电阻线的长度来改变电阻的，电阻大小与导体的长度成正比。根据电阻线的长度和电阻，可以求出aP间长度：，Lap=2cm。根据电阻线的长度与电阻拉力的关系可以得出此时拉力为200。串联电路分电压，当aP间的长度为2cm时，拉力为200N，则当aP间的长度为6cm时，拉力为600N，拉力器的量程为0-600N。答：当电压表指针指在0.8V处，作用在拉环上水平向右的拉力为200N，此拉力器的量程为0600N。34. 【分析】 （ 1）断开时，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压； （2）S闭合后，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知S闭合前后通过R1的电流不变，根据并联电路的电流特点求出通过R2的电流，根据并联电路的电压特点和欧姆定律求出R2的阻值； （3）知道电路中的总电流和总电压，根据欧姆定律求出S闭合时电路中的总电阻。本题考查了并联电路的特点和欧姆定律的应用，关键是知道 S闭合前后通过R1的电流不变。【解答】（ 1）断开时，电路为R1的简单电路，电流表测电路中的电流， 由可得，电源的电压： U=I1R1=0.2A30=6V； （2）S闭合后，两电阻并联，电流表测干路电流， 因并联电路中各支路独立工作、互不影响， 所以，S闭合前后通过R1的电流不变， 因并联电路中干路电流等于各支路电流之和， 所以，通过R2的电流： I2=I-I1=0.5A-0.2A=0.3A， 因并联电路中各支路两端的电压相等， 则； 答：（1）电源电压为6V； （2）R2的阻值为20。35. 【分析】 （ 1）由图知，压力传感电阻R与R1串联，电流表测电路中电流，由压力为0时知R连入阻值的大小，由串联电路特点和欧姆定律计算R1阻值； （2）由G=mg可得物体重力，压力等于重力，由表格数据可知此时压力传感器连入电路的阻值，由串联电路特点和欧姆定律计算电路电流； （3）由表格数据知压敏电阻随电压变化特点，根据电流表量程分析电路的不足。本题考查串联电路特点和欧姆定律的应用，能从表格中获取有用数据是关键。 【解答】 （ 1）由图知，压力传感电阻R与R1串联，电流表测电路中电流， 由表格知，当F=0N时，压力传感器的电阻R=50， 电路中的总电阻为， 所以定值电阻R1=R总-R=60-50=10； （2）已知样品的质量20kg， 样品对压力传感器的压力F=G=mg=20kg10N/kg=200N， 由表格数据可知，此时压敏电阻R=20， 由串联电路特点和欧姆定律可得，电路中的电流： ； （3）由题知电流表量程0-0.6A，电路中最小电阻， 所以压敏电阻连入电路阻值最小值：R最小=R总最小-R1=40-10=30， 由表格数据知，压敏电阻随压力增大而减小，所以压力达到一定程度时，电流就会超过电流表量程，所以不足之处：电流表量程太小，可能会烧毁电流表； 改进意见：换一个大量程电流表。 答：（1）当压力传感器上没有放置样品时，电流表示数为0.4A，则定值电阻R1阻值为10； （2）当压力传感器上样品的质量为20kg时，电路中电流表的示数为0.8A； （3）不足之处：电流表量程太小，可能会烧毁电流表；改
