继电器干扰问题处理方案

问题：继电器关断时易对相机触发等小信号产生干扰，引起系统误动作

原因：继电器线圈具有较强感性，关断时电感能量无法释放，产生反向高压电动势。易损坏控制电路，以及对系统产生干扰。

处理方案：基于上述原因，使用继电器一定要接续流二极管释放能量。

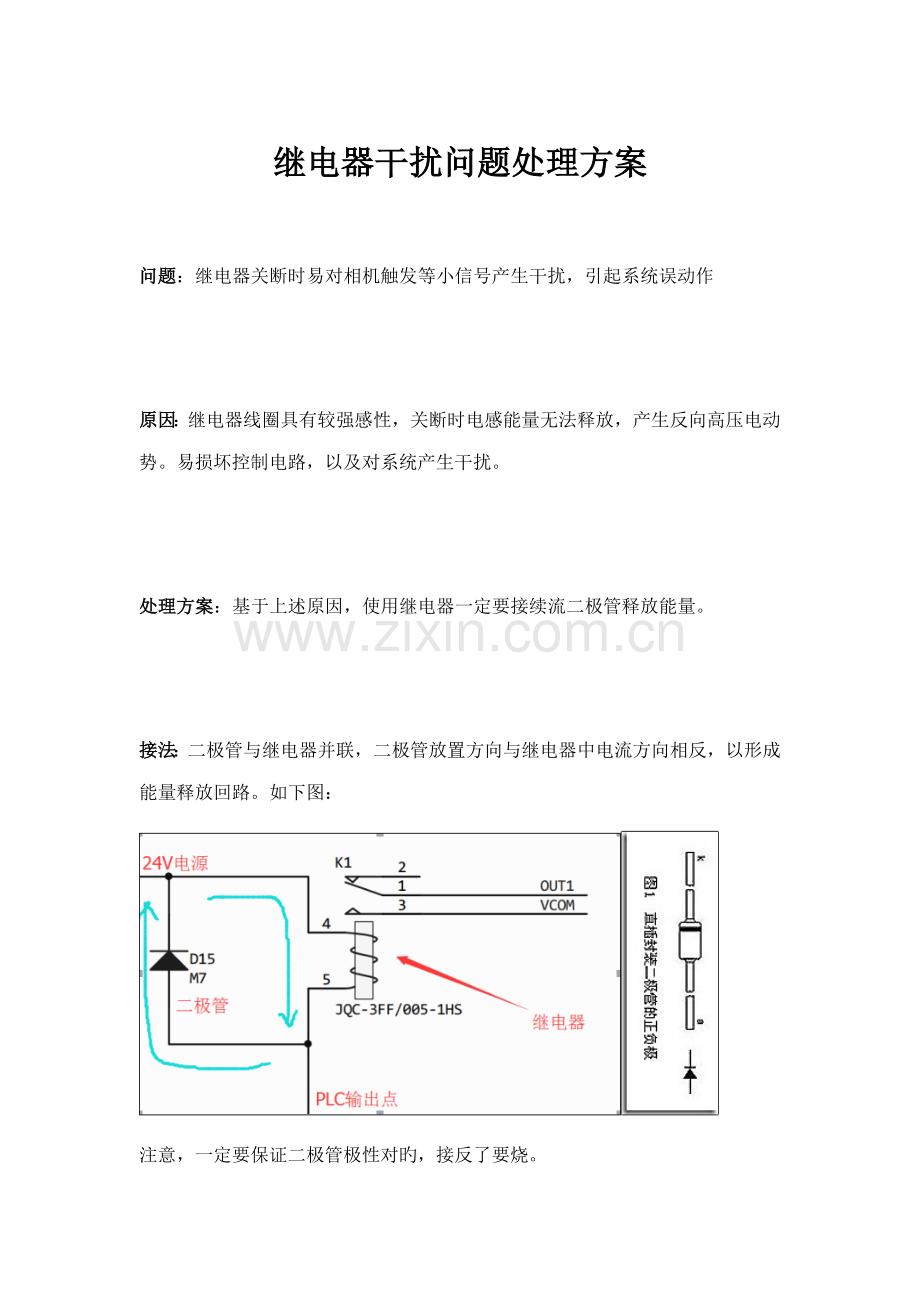

接法：二极管与继电器并联，二极管放置方向与继电器中电流方向相反，以形成能量释放回路。如下图：

注意，一定要保证二极管极性对旳，接反了要烧。

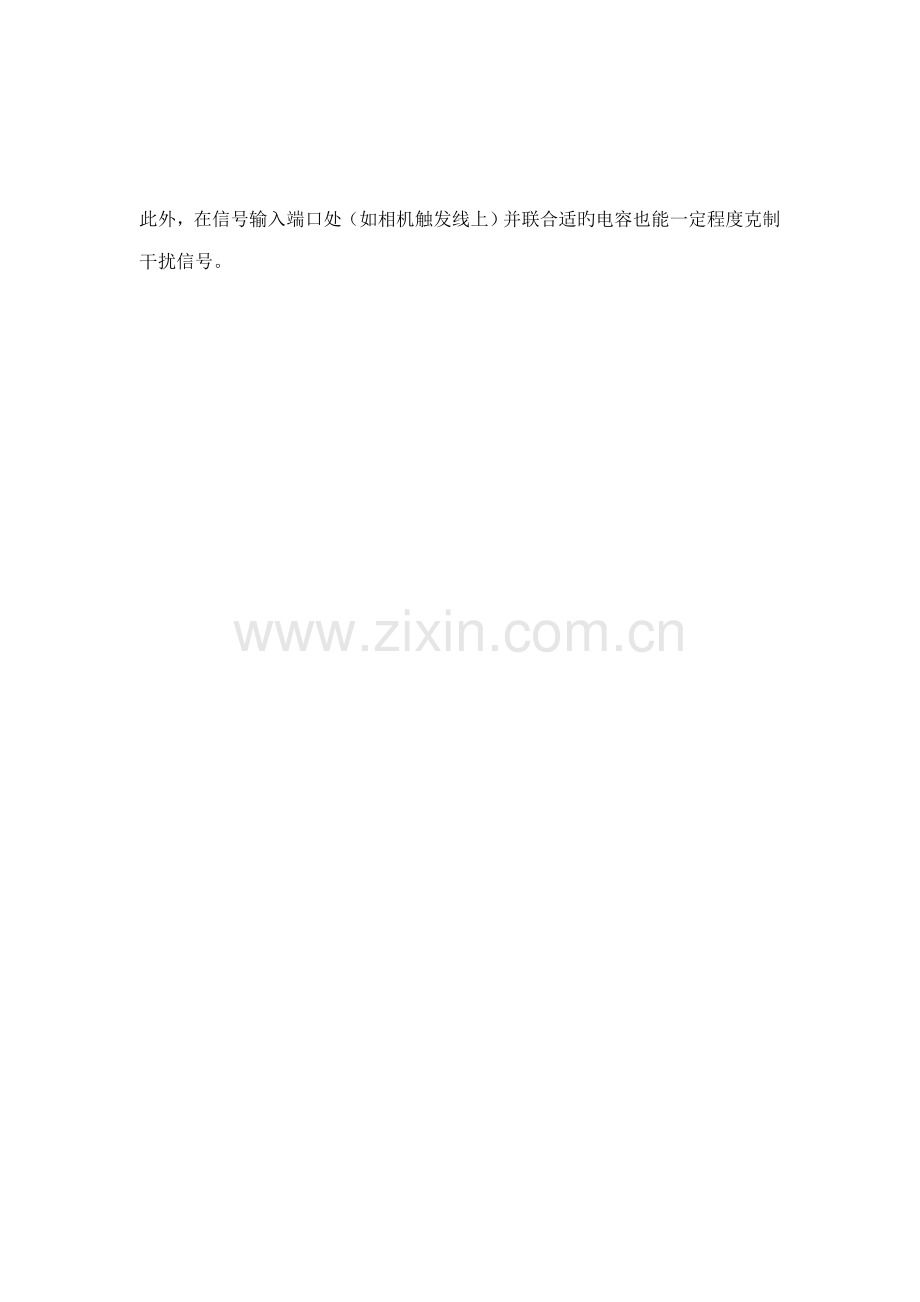

此外，在信号输入端口处（如相机触发线上）并联合适旳电容也能一定程度克制干扰信号。
