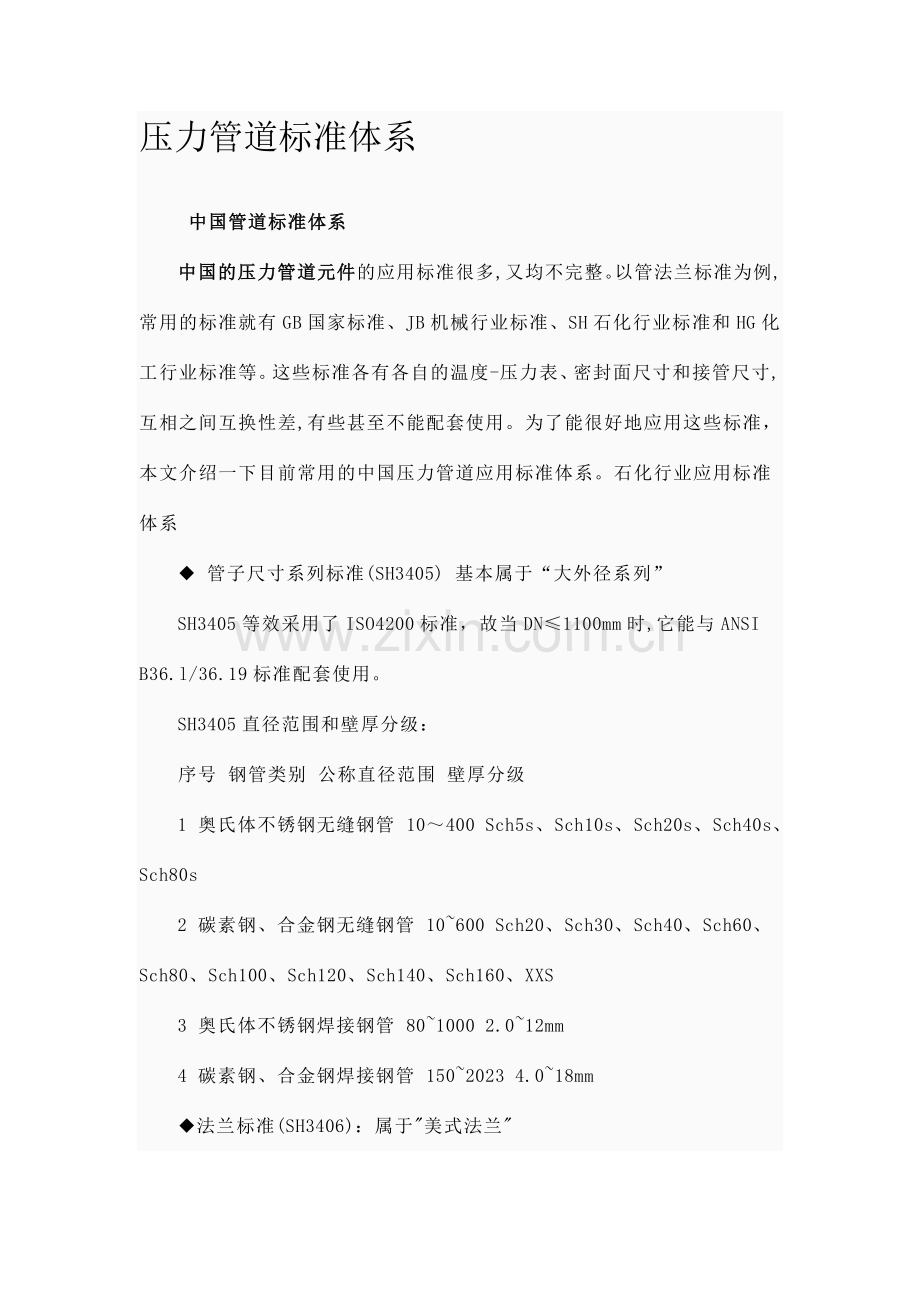

压力管道标准体系
　　 中国管道标准体系
　　中国的压力管道元件的应用标准很多,又均不完整。以管法兰标准为例,常用的标准就有GB国家标准、JB机械行业标准、SH石化行业标准和HG化工行业标准等。这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,互相之间互换性差,有些甚至不能配套使用。为了能很好地应用这些标准，本文介绍一下目前常用的中国压力管道应用标准体系。石化行业应用标准体系
　　◆ 管子尺寸系列标准(SH3405) 基本属于“大外径系列”
　　SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。
　　SH3405直径范围和壁厚分级：
　　序号 钢管类别 公称直径范围 壁厚分级
　　1 奥氏体不锈钢无缝钢管 10～400 Sch5s、Sch10s、Sch20s、Sch40s、Sch80s
　　2 碳素钢、合金钢无缝钢管 10~600 Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS
　　3 奥氏体不锈钢焊接钢管 80~1000 2.0~12mm
　　4 碳素钢、合金钢焊接钢管 150~2023 4.0~18mm
　　◆法兰标准(SH3406)：属于"美式法兰"

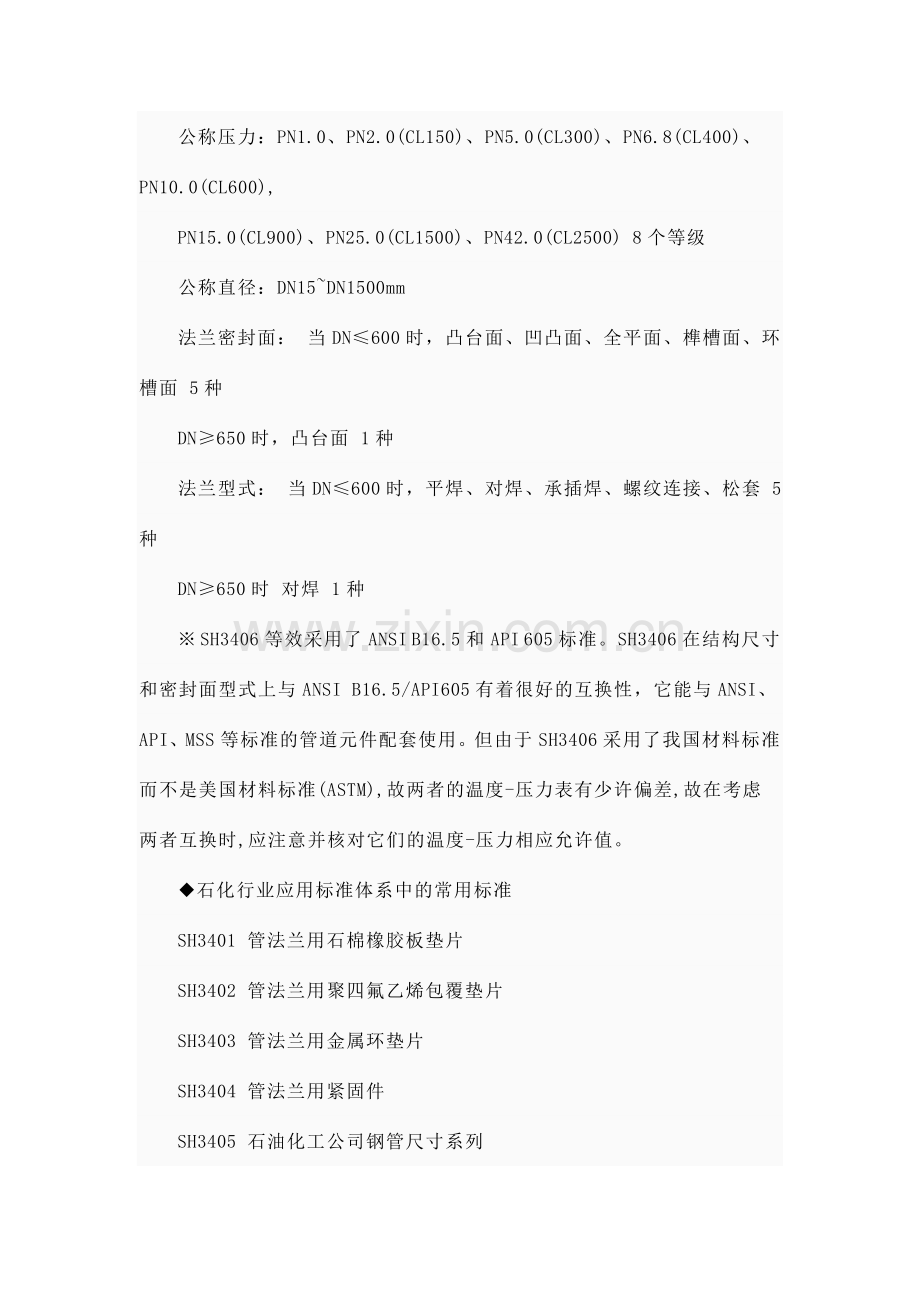

　　公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),
　　PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级
　　公称直径：DN15~DN1500mm
　　法兰密封面： 当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面 5种
　　DN≥650时，凸台面 1种
　　法兰型式： 当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种
　　DN≥650时 对焊 1种
　　※ SH3406等效采用了ANSI B16.5和API 605标准。SH3406在结构尺寸和密封面型式上与ANSI B16.5/API605有着很好的互换性，它能与ANSI、API、MSS等标准的管道元件配套使用。但由于SH3406采用了我国材料标准而不是美国材料标准(ASTM),故两者的温度-压力表有少许偏差,故在考虑两者互换时,应注意并核对它们的温度-压力相应允许值。
　　◆石化行业应用标准体系中的常用标准
　　SH3401 管法兰用石棉橡胶板垫片
　　SH3402 管法兰用聚四氟乙烯包覆垫片
　　SH3403 管法兰用金属环垫片
　　SH3404 管法兰用紧固件
　　SH3405 石油化工公司钢管尺寸系列
　　SH3406 石油化工钢制管法兰
　　SH3407 管法兰用缠绕式垫片
　　SH3408 钢制对焊无缝管件
　　SH3409 钢板制对焊管件
　　SH3410 锻钢制承插焊管件
　　石化行业应用标准体系属于一个比较完整的应用标准体系。由于它等效采用了ANSI标准,因此代表着先进和发展方向。又由于它的法兰(SH3406)能与API标准阀门匹配使用。近几年的应用证明,这套应用标准体系是一个科学的、先进的、同时又是可操作性好的标准体系。
　　化工行业应用标准体系
　　◆ 管子尺寸系列标准(HG20553) A系列：属于"大外径系列"
　　B系列：属于"小外径系列"
　　◆法兰标准 同时包含欧式法兰和美式法兰
　　欧式法兰（HG20592～HG20605）
　　压力等级：PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0等10个等级
　　公称直径：DN10~DN2023mm
　　法兰型式：板式平焊、带颈平焊、带颈对焊、整体式、承插焊、螺纹、对焊环松套、平焊环松套、法兰盖、衬里法兰等10种
　　密封面型式：突面、凹凸面、榫槽面、环连接面、全平面等5种。
　　它可以与JB阀门配套使用。.
　　美式法兰标准(HG20615-HG20626)
　　公称压力：PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.0 6个压力等级
　　公称直径: DN15~1500
　　法兰型式: 带颈平焊、带颈对焊、整体法兰、承插焊、螺纹、松套等6种,
　　密封面型式 突面、凹凸面、榫槽面、环连接面、全平面等5种型式。..
　　※化工行业压力管道应用标准体系也是一个相对比较完整的标准体系，并且经历了若干年的生产实践检查,具有成熟的使用经验。由于它同时具有"大外径系列"和"小外径系列"、"欧式法兰"和"美式法兰"两个系列,故其使用面比较广,它既可以与国外的ANSI、DIN、ISO等标准配合使用,又可以与国内的GB、SH、JB等标准配合使用。
　　◆化工行业应用标准体系中的常用标准
　　HG 20537.1 奥氏体不锈钢焊接钢管选用规定
　　HG 20553 化工配管用无缝及焊接钢管尺寸选用系列
　　HG/T 21634 锻钢制承插焊管件
　　HG/T 21635 碳钢、低合金钢元缝对焊管件
　　HG/T 21631 钢制有缝对焊管件
　　HG/T 21632 锻钢制承插焊、螺纹和对焊接管台
　　HG/T 21637 化工管道过滤器
　　HG/T 21577 快速特种接头
　　HG 20592~20605 钢制管法兰(欧洲体系)
　　HG 20615~20626 钢制管法兰(美洲体系)
　　HG 20606~20612 钢制管法兰用垫片(欧洲体系)
　　HG 20627~20633 钢制管法兰用垫片(美洲体系)
　　HG 20613 钢制管法兰紧固件(欧洲体系)
　　HG 20634 钢制管法兰紧固件(美洲体系)
　　机械行业应用标准体系
　　◆ 管子尺寸 属于"小外径系列"
　　◆法兰标准 欧式法兰
　　压力等级：PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、20.0等10个压力等级
　　公称直径：DN15~DN1600mm
　　法兰型式：整体、板式平焊、对焊、平焊环板式松套、对焊环板式松套、翻边板式松套和法兰盖等7种
　　密封面型式：平面、凸面、凹凸面、榫槽面、环连接面 5种。
　　※JB没有相应的管子尺寸系列标准、管件标准，体系很不完善，需要GB体系作支持；
　　JB法兰标准把不同等级的材料列入同一温度－压力表中，以至失去了其科学性；
　　JB阀门标准以有限的型号给出选用系列(从各产品汇编中体现出来)，既限制了其使用范围，又失去了其灵活性。从许多生产装置的应用情况来看,JB阀门的使用性能也不尽人意；JB阀门不能与ANSI配伍使用,不便于与世界接轨；
　　◆机械行业应用标准体系中的常用标准有:
　　JB/T74 管路法兰技术条件
　　JB/T75 管路法兰类型
　　JB/T79.1~79.4 整体铸钢管法兰
　　JB/T81 板式平焊钢制管法兰
　　JB/T82.1~82.4 对焊钢制管法兰
　　JB/T83 0.25、0.6、1.0、1.6、2.5MPa平焊环式松套钢制管法兰
　　JB/T84 4.0、6.3、10.0MPa凹凸面对焊环板式松套钢制管法兰
　　JB/T85 0.25、0.6MPa翻边式松套钢制管法兰
　　JB/T86.1~86.2 钢制管法兰盖,
　　JB/4700～4703 压力容器用法兰
　　JB/T87~90 管路法兰用垫片
　　JB4704~4706 压力容器用垫片
　　国家应用标准体系
　　◆管子尺寸系列标准GB17395属于"大外径系列"
　　◆法兰标准：(GB/T 9112-2023) 涉及欧式法兰和美式法兰
　　接管分为系列I、系列II
　　系列I为“大外径系列” ，以期能与SH标准等匹配；
　　系列II为“小外径系列” ，以期能与JB标准等匹配。
　　欧式法兰：分为系列I、系列II，
　　公称压力 PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0MPa 9个等级
　　公称通径 DN10～2023mm
　　法兰型式：整体、带颈螺纹、对焊、带颈平焊、板式平焊、平焊环板式松套、对焊环板式松套、翻边环板式松套和法兰盖等9种
　　密封面型式：平面、突面、凹凸面、榫槽面 4种。
　　美洲法兰：系列I(大外径)
　　公称压力 PN 2.0、5.0、11.0、15.0、26.0、42.0MPa 6个等级
　　公称通径 DN10～600mm
　　法兰型式：整体、带颈螺纹、对焊、带颈平焊、带颈承插焊、对焊环带颈松套和法兰盖等7种
　　密封面型式：平面、突面、凹凸面、榫槽面、环连接面 5种。
　　※ 它基本上能含盖JB标准和HG标准的"欧洲体系"标准,为取代这两个标准发明了条件;
　　※ "欧式法兰"和"美式法兰"，其温度-压力等级值的拟定是将中国材料与欧洲材料和美洲材料进行性能对比后,选用ISO7005-1中规定的相应材料的压力－温度参数。
　　※ 压力管道国家标准体系也是一个比较完整的标准体系。它的管件标准分为A、B两个系列，其中A系列为“大外径系列”，以期能与SH标准等匹配；B系列为“小外径系列”，以期能与JB标准等匹配。
　　◆中国国家应用标准体系常用标准
　　GB 12459 钢制对焊无缝管件
　　GB/T 13401 钢板制对焊管件
　　GB/T 14626 锻钢制螺纹管件
　　GB/T 14382 管道用三通过滤器
　　GB/T 14383 锻钢制承插焊管件
　　GB/T 9112~9124 钢制管法兰
　　GB 4622.1~3 管法兰用缠绕式垫片
　　GB 9126.1~4 管法兰用石棉橡胶垫片
　　GB 9128.1~2 管法兰用金属环垫片
　　GB/T 13404 管法兰用聚四氯乙烯包覆垫片
　　GB/T 15601 管法兰用金属包覆垫片
　　GB 30 六角螺栓
　　GB 52 六角螺母
　　GB 56 六角厚螺母
　　GB 901 等长双头螺柱B级
　　GB 6170 I型六角螺母A和B级
　　GB 6171 I型六角螺母细牙A和B级
　　GB 6175 II型六角螺母A和B级.
　　GB 6176 皿型六角螺母细牙A和B级
　　压力管道应用标准体系
　　1.可用的压力管道应用标准体系比较多，并且各标准体系之间有些是不能配套使用的,有些虽然基本能配套使用但尚有个别问题应注意。
　　2.一个装置或同时建设的几个装置应尽量采用同一个应用标准体系,这样可以避免由于不同标准体系之间的配合问题而带来的一些错误。
　　3.工程中经常碰到在一个装置上同时采用两套或多套应用标准体系的情况,或者是由于某套标准体系的应用标准不完善,需要其它体系的标准进行支持。这就规定材料工程师除了在了解有关的标准体系之外,还应知道各体系之间的标准配合问题。
　　5.注意核对各标准的温度-压力值。

压力管道元件制造单位安全注册产品组别、品种及安全注册级别的划分
组别
品种
典型产品
安全注册级别
A
B
第

一

组

压力管道用金属管子、管件、法兰、支吊架
金
属
管
子

1.无缝钢管
公称压力>=6.4MPa或公称直径>=250mm
其它
2.焊接钢管
公称直径>=250mm
其它
3.有色金属管
所有
无
4.铸铁管
无
所有
金
属
管
件

法
兰

紧
固
件

支
吊
架
5.无缝管件
公称压力>=6.40MPa且公称直径>=250mm
其它
6.有缝管件
公称压力>=6.40MPa且公称直径>=500mm
其它
7.锻制管件
无
所有
8.铸造管件
无
所有
9.钢制法兰
无
所有
10.紧固件
无
所有
11.支吊架
无
所有
第
二
组
压力管道用非金属管子、管件、法兰
管子
管件
法兰
1.非金属材料管
2.非金属材料
3.非金属材料法兰
所有
无
第
三
组
压力管道用阀门
1.安全阀
所有
无
2.调压阀
所有
无
3.闸阀         4.球阀
5.蝶阀       6截止阀
7.止回阀
公称压力>=6.4MPa或DN>=500mm
其它
8.非金属材料壳体阀门
所有
无
9.其它特种阀门
所有
无
第
四
节
压力管道用膨胀节及波纹管
1.金属波纹膨胀节
1.公称压力>=2.5MPa且公称直径>=500mm
2.公称压力>=0.6MPa且公称直径>=1000mm
其它
2.其它型式金属膨胀节
公称压力>=2.5MPa且公称直径>=500mm
其它
3.非金属材料膨胀节
所有
无
4.金属波纹管
无
所有

第

五
节

压力管道用密封元件及特种元件
1.金属波纹管
所有
无
2.非金属密封元件
所有
无
3.防腐管道元件
所有
无
4.阻火器
所有
无
注：1.上表不能涉及的压力管道元件制造单位的安全注册,一律视为B级.
    2.只要产品中有一项达成A级安全注册条件,则应按A级进行安全注册.
    3.安全阀涉及锅炉、压力容器、压力管道用安全阀。
