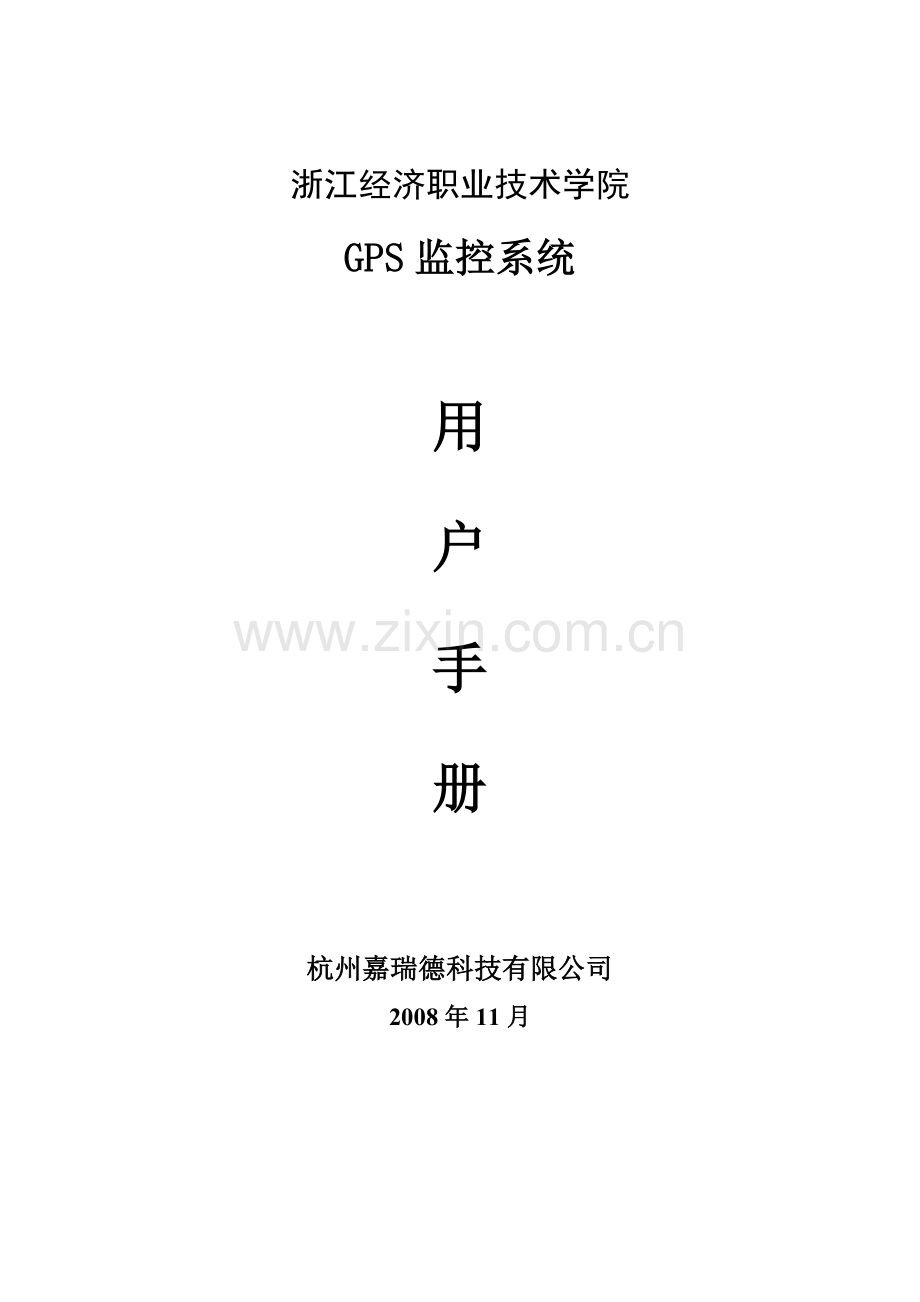

浙江经济职业技术学院GPS监控系统

浙江经济职业技术学院
GPS监控系统

用

户

手

册

杭州嘉瑞德科技有限公司
2008年11月
目 录

一、用户登陆 2
二、主界面 2
三、菜单和快捷方式 3
四、选择地图 8
五、操作管理 10
5.1 车辆当前位置 10
5.2 图象采集 11
5.3 断油断电/恢复 11
5.4 修改超速值 12
5.5 选择车辆 13
5.6 地点快速查询定位 16
5.7 下发监控命令 17
5.8 故障车辆查询 18
5.9 速度曲线报表 19
5.10 里程统计 20
5.11 轨迹回放 21
5.12 图象回放 24
5.13 油量及油耗数据查询 24

一、用户登陆
程序运行后，显示如下的登陆框，输入用户名和密码后点击确认或者按回车确认

当用户名或者密码错误的时候，会出现如下提示：

当正确输入用户名和密码后，可以成功进入系统。
二、主界面
程序刚运行时主界面如下：

整个界面由八部分组成：
1、菜单栏：在整个界面的最上方，提供地图的导入功能和对车辆的消息管理
2、工具栏：在地图上方，工具栏下方，主要包括对地图的某些操作
3、地图部分：显示您想要的地图信息，您所做的操作都会在地图部分有所显示
4、导航图：显示出地图的总体框架，您也可以在这里进行局部和整体选择操作
5、车辆定位控制：定位至组合框中的车辆位置
6、地点定位：定位至文本框中地点
7、信息显示：在界面的下方，包括重要信息、监控信息、定位信息、异常车辆、
电子铅封报警和电子铅封数据。显示车辆定位列表中所包含的车辆位置信息，包
括时间、车牌号、速度等。
8、状态栏：显示地图中鼠标所在处的经纬度信息、通信状态和当前用户
三、菜单和快捷方式

主界面的菜单主要分为三组：系统、操作、帮助，快捷方式分为全图，默认、区域，放大，缩小，测距、显示车牌、全屏、清除及显示方式等。
下面简要地介绍每组的子菜单、快捷方式以及对应的功能。

1、系统：密码修改、重新连接、重新登录、导入地图、全屏、关闭。

2、操作：选择车辆、消息发送、消息记录、里程统计、图像回放、故障车辆查询、速度曲线和报表、油量及油耗数据查询。

3、帮助：为用户提供在线帮助信息。
4、全图：需要显示整幅地图，则可以点击该按钮显示全图，如下图：

5、区域快捷方式：对地图的某一局部进行地图的放大操作，点区域后在想详细观看地方的左上角按住鼠标左键，拖动鼠标，在目的地右下角松开鼠标，则鼠标所选部分将被放大，如下：

下图是松开鼠标后的地图效果：

6、放大，缩小快捷方式则对当前地图进行放大，缩小操作，效果同前。
7、测距快捷方式：对地图上的两个地点测量距离。比如，要测图中两点的距离，可以先按放大按钮找到两个待测目标，然后单击一下测距按钮，在第一个目标处单击鼠标左键，依次在道路转角处单击鼠标，会有一条表明测量路径的黑色线条显示。如下图：

然后，依次点击需要转弯的地方，最后鼠标点击另一个目标，双击鼠标，系统弹出对话框显示两点的直线距离。在双击鼠标之前，仍然可以继续点击地图的其它地方测量多个距离：

8、车牌快捷方式：在右边点击“全选”按扭，再选中“显示车牌”可在地图上显示所有车辆的车牌号码，也可按需要显示个别车牌号码：

另外，在主界面的底端，系统提供定位信息、监控信息、重要消息、异常车辆、电子铅封报警和电子铅封数据，以供调度员参考。

四、选择地图
本系统提供各地方地图以供车辆监控使用。点击“文件”中的导入地图，或者按ALT +X再按Y就可以进入弹出“选择地图”界面。界面的中间空白地方显示的是现在系统中已经存在的地图，选择想要查找的地图按确定按钮，则系统在后面电子地图背景上打开刚刚选种的地图。点击退出或按右上角的退出按钮则可退出地图选择界面

选择相应的地区，点击“确定”进入相应的地图界面。以杭州市地区为例，地图如下：

地图导入后，可以通过“全图”快捷方式来选择地图的全图，“区域”则可以对地图进行局部放大，它有别于快捷方式中的“放大”“缩小”，后者只是针对全图进行操作。“车牌”则对地图上的车辆是否直接显示其车牌号码，否则每辆车只显示为地图上的一个点。

五、操作管理
本系统的操作主要有：车辆当前位置定位显示、地点定位、修改超速值、图象采集、断油断电/恢复、下发监控命令、选择车辆、消息发送、消息记录、速度曲线和报表、里程统计、图像回放、油量及油耗数据查询等。

5.1 车辆当前位置
车辆当前位置，可在右边的车辆列表中，鼠标右键单击，在弹出的功能菜单中，选择“当前位置”：

地图窗口中便会显示操作车辆的当前位置，并显示该车辆的一些基本信息以及当前的位置及状态。

5.2 图象采集
图象采集，可在右边的车辆列表中，鼠标右键单击，在弹出的功能菜单中，选择“图象采集”：

就会跳出相应的图象采集窗口：获取一幅图象时点击确定就可以，获取多幅图象时下面可以相对应的选择获取图象数量和获取图象间隔然后点击确定就可以。

5.3 断油断电/恢复
断油断电/恢复，可在右边的车辆列表中，鼠标右键单击，在弹出的功能菜单中，选择“断油断电/恢复”：

就会跳出相应的断油断电/恢复窗口：选择相应的车辆，点击断油该车辆就会断油断电，点恢复就会恢复该车辆。

5.4 修改超速值
修改超速值功能，可在右边的车辆列表中，鼠标右键单击，在弹出的功能菜单中，选择“修改超速值”：

由于不同的车辆行驶的路线不同，超速限制值也有不同，用户可根据监控车辆的具体情况，对特定车辆进行超速值设置，如果设置该车的超速值为某值时，当该车的速度值超过这个值时，监控主界面下方的实时信息栏中该车的信息会显示为黄色，并且超速条数+1。

5.5 选择车辆
点击“操作”->“选择车辆”后，可按鼠标左键在地图显示区域中拖曳选择一个区域，车辆列表栏中便会只显示当前该区域中的车辆。

如果，当用户点击了“选择车辆”后，可点击“操作”->“取消选择”来中止选择车辆的操作。

选择车辆也可以通过查“车牌号”、“公司名称”模糊查找的方式进行选择。如在“车牌号”查找栏中输入一个“2”，则车牌号中含有“2”的车辆便会显示在车辆列表中，如不输任何字符（为空的状态）时，则查找出所有车辆显示在车辆列表中。按“公司名称”模糊查找选择车辆的方法同上。

在车辆列表中，可根据需要，勾选车辆显示，只有勾选的车辆，地图显示区域中才会显示该车的定位。用户可利用“全选”、“反选”、“清除”、“全显”等按钮进行批量选择显示车辆。

5.6 地点快速查询定位
在“查找操作栏”的“地点”选项页中，查找栏中输入一个“杭州市”，则地图中含有“杭州市”的地点便会显示在下方的地点列表中，鼠标左键双击该地点，则该地图显示区域切换显示该地点在区域的中心位置。

5.7 下发监控命令
当用户想监控某一车辆或某一批车辆时，可在车辆列表中选择需要监控的车辆，鼠标左键单击“监控命令”按钮，下发监控命令，令车辆及时汇报当前的行驶位置，监控信息窗口也会显示监控车辆的最新监控信息。

鼠标左键双击该条监控信息，地图显示区域将切换该车辆的当前位置于地图显示区域的中心位置。
5.8 故障车辆查询
点击‘操作’—>‘故障车辆查询’可以查看故障车辆的具体信息，包括车牌号、SIM卡号、经度、纬度、速度、区块、公司及最近汇报时间等信息。
列表下方统计了故障车的数量，按“导出”按钮可导出保存为EXCEL文件。
5.9 速度曲线报表
点击‘操作’—>‘速度曲线报表’进入车辆速度曲线界面：

在车牌号码列表中选择车辆，然后点‘添加’按钮将车添加到右边车辆框中并选择合适的日期，点击‘读取’，系统即会自动从数据库中取车辆数据，数据取完弹出‘读取数据成功’后，用户点击‘绘图’按钮即可把车辆数据绘制成曲线报表形式。并可打印出来。在速度曲线下面，用户也可以查询车辆数据的具体数值，并可进行数据导出和限速导出：

5.10 里程统计
点击‘操作’—>‘里程统计’进入里程计算界面：

在车牌号码列表中选择车辆，并选择合适的日期，点击‘读取’，系统即会自动从数据库中取里程数据，数据取完弹出‘数据获取成功’后，用户就可以查看具体数值，并可进行数据导出：

5.11 轨迹回放
车辆当前位置，可在右边的车辆列表中，鼠标右键单击，在弹出的功能菜单中，选择“轨迹回放”后，便会弹出“历史数据回放窗口”：

选择回放的“开始时间”和“结束时间”后，单击“开始”按钮获取该车的历史数据。获取历史数据完成后，会弹出如下窗口，询问用户是否现在就查看历史轨迹。

在弹出的对话框中选择“是”后，便开始该车这段时间里的历史数据回放，用户可根据自己的需要，拉动“回放速度”的速度条，进行回放速度的快慢调节，也可以选择“轨迹线”复选框，确定是否显示轨迹线，轨迹回放界面的最下方是该车的速度曲线。

当鼠标右键单击历史轨迹回放右边栏的轨迹记录点时，系统会立即将该轨迹点置于地图显示区域中心点位置，并显示该车行驶至该点位置的状态等信息。

如要返回监控系统主界面，可按窗口右上角的“关闭”按钮。
5.12 图象回放
点击‘操作’—>‘图象回放’进入图象历史数据界面：

选择回放车辆，点击查找列表，如果有数据在右边的图象列表会显示，然后点击获取图片就可以查看图象历史数据。
5.13 油量及油耗数据查询
点击‘操作’—>‘油量及油耗数据查询’进入油量及油耗数据查询界面：

在车牌号码列表中选择车辆，并选择合适的日期，点击‘读取’，系统即会自动从数据库中取油量及油耗数据，数据取完弹出‘数据获取成功’后，用户就可以查看具体数值，并可进行数据导出。
