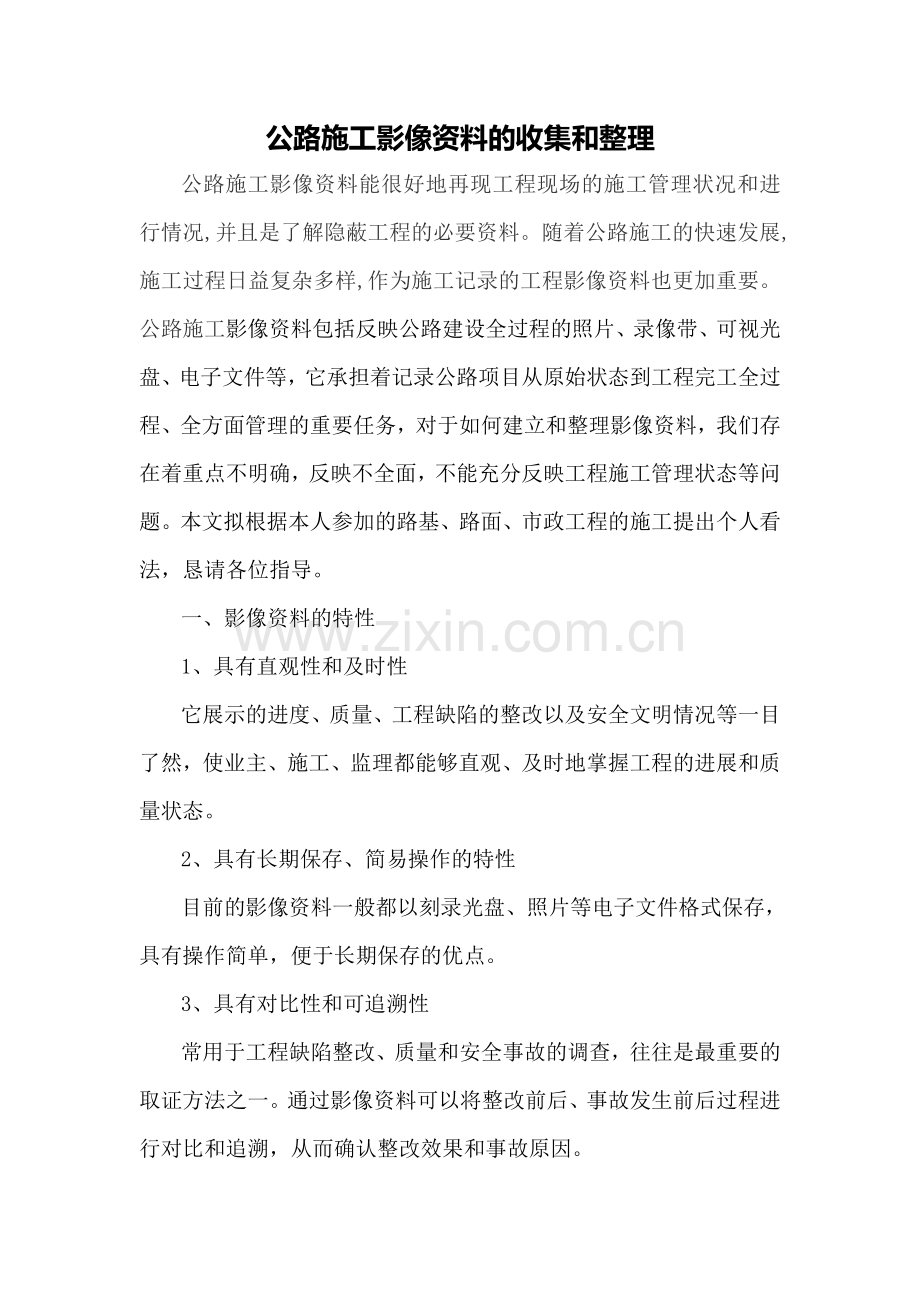

公路施工影像资料的收集和整理
公路施工影像资料能很好地再现工程现场的施工管理状况和进行情况,并且是了解隐蔽工程的必要资料。随着公路施工的快速发展,施工过程日益复杂多样,作为施工记录的工程影像资料也更加重要。公路施工影像资料包括反映公路建设全过程的照片、录像带、可视光盘、电子文件等，它承担着记录公路项目从原始状态到工程完工全过程、全方面管理的重要任务，对于如何建立和整理影像资料，我们存在着重点不明确，反映不全面，不能充分反映工程施工管理状态等问题。本文拟根据本人参加的路基、路面、市政工程的施工提出个人看法，恳请各位指导。
一、影像资料的特性
1、具有直观性和及时性
它展示的进度、质量、工程缺陷的整改以及安全文明情况等一目了然，使业主、施工、监理都能够直观、及时地掌握工程的进展和质量状态。
2、具有长期保存、简易操作的特性
目前的影像资料一般都以刻录光盘、照片等电子文件格式保存，具有操作简单，便于长期保存的优点。
3、具有对比性和可追溯性
常用于工程缺陷整改、质量和安全事故的调查，往往是最重要的取证方法之一。通过影像资料可以将整改前后、事故发生前后过程进行对比和追溯，从而确认整改效果和事故原因。
4、是项目管理工作的一种重要手段
比如在上报的变更、索赔或者监理的指令、巡查记录等如能对所述事项进行详细描述并附有影像资料或照片，其反映的内容更具有真实性、权威性。当我们与业主发生有关索赔、反索赔争议时，影像资料就成为了最有力的证据。
二、影像资料的分类
1、原始状态：主要反映原始地形地貌；原有建筑、障碍的位置、形状；沿线河塘位置、走向、河面河底标高和护坡类型；地上地下管线布置、走向；原有周边道路状况等。
2、隐蔽工程：只要反映基坑开挖至设计标高时地基土质情况，以及地基处理前后的状况。
3、材料和机械设备：主要反映砂石料、混凝土、钢材等原材料；混凝土、基层混合料、面层混合料等拌合后的粒径、配比情况；装载机、平地机、挖机、拌和机、摊铺机、压路机等设备的型号、数量。
4、施工过程：主要反映工程施工各环节（隐蔽工程）、关键工序；主要施工方法；特殊情况的处理方案等，尤其要重视影响工程造价、进度、质量、安全隐患的因素。
5、施工质量、安全控制：主要反映质量和安全问题整改前后的情况，重点是关键部位、关键工序和隐蔽工程的质量控制情况以及安全隐患的控制情况。
6、企业文化展示宣传：主要是企业文化理念、企业行为文化、企业视觉文化。包括质量理念、成本理念、品牌理念、创新理念、人本理念、企业精神、企业宗旨、职业道德、企业的规章制度和员工行为规范、产品形象、企业标识、文明环境、资源管理（设备物资管理）、员工风貌、内刊、宣传栏、口号、企业文化传播网络以及各种有益活动等。
三、影像资料的建立
1、针对项目的特点，分类建立影像资料。比如项目部驻地建设、施工现场、质量巡查、安全检查、企业文化宣传等。
2、明确拍摄目的和反映的内容。比如拍摄地基和基础工程的影像资料的目的是为标识基坑开挖方法、基底土质情况、基础结构施工方法和质量情况，内容应包括基坑开挖使用设备、基坑边坡坡度、基坑降排水情况、地基土质情况、基础施工过程质量控制、基础结构的外观、基坑回填施工前后情况等。
3、取景方法：全景拍摄适合描述整体概况，原始状态、模板支架支撑、管道铺设后的全景、竣工时全貌等；局部拍摄适合描述细部或个体情况，比如基坑开挖尺寸、节点钢筋布置、预埋构件、或者突出反应个体情况等；加设卷尺（塔尺）拍摄主要用于为正确表示被拍摄对象的形状、尺寸时，采用卷尺附加拍摄，比如管径、钢筋直径、钢筋网间距、路基路面摊铺厚度、宽度、管道回填厚度，结构平面尺寸等。
四、影像资料的整理
影像资料拍摄后，档案室设专人及时进行整理、保存。整理时可利用软件对照片、电子文件进行标注、排序、附加说明，如日期、部位、尺寸、情况说明、施工状况等，对于质量整改，将处理前、整改后的照片集中、比对，说明处理结果或整改效果。
工程影像资料作为记录施工过程的重要媒体，既为施工、监理、建设单位提供反映工作状况和工程质量的重要资料，也为在工程签认、计量和变更时提供重要依据，其重要性不言而喻。

参考文献：
1、贾兆光《影像资料在工程施工过程中记录的作用和内容》
